TDA2822超重低音耳机放大器
国产TDA2822 (中文资料)
概述与特点
的 绝对优势： 2822 是一款完全兼容 TDA2822 的双声道音频功率放大电路，它相对于传统 的双声道音频功率放大电路，它相对于传统的 ，外围可以节省 2 个电阻以及 2 个电容 ，为客户节省节省将近 0.1 元的成本 （具体见电 TDA2822 TDA2822， 个电容， 元的成本（ ） 路图 路图） 。
mA
输出功率 Po （每一声道）
f=1kHz
mW
失真度
THD
RL=16Ω，PO=75mW RL=8Ω，PO=150mW
%
闭环增益 通道平稳度 输入阻抗 纹波抑制比
GV ΔGV Zi RR
f=1kHz
dB dB kΩ dB
网站：
联系电话：0755-29790719
传 真：0755-29790840
应用电路
（与传统的 TDA2822 进行对比）
* 关于 2822 的特别说明
1、外围元器件减少，节约 2 个电阻，两个电容； 2、电源电压范围宽，可以做到 1.5V-6.0V； 3、客户无需改动原有 PCB 板布局，2822 直接焊在原来位置即可； 4、外围省掉的 2 个电阻、2 电容一定要去掉。
适用于在袖珍式盒式放音机（WALKMAN） 、收录机和多媒体音箱中作 音频放大器。 � 电源电压范围宽（1.8～6.0V），电源电压可低至 1.8V 仍能工作， 因此，该电路适合在低电源电压下工作； � � � 静态电流小,交越失真也小； 适用于单声道桥式（BTL ）或立体声线路两种工作状态； 封装形式为 SOP-8 以及 DIP-8。
网站：
联系电话：0755-29790719
传 真：0755-29790840
TDA2822功率放大器原理
TDA2822功率放大器原理TDA2822功放电路1 功率放大器的基本组成功率放大器由前置放大器和功率放大器两部分组成，如下图所示。
激励级用来提供足够的电压增益或功率增益，以便能激励功放输出级;输出级用来产生足够的不失真输出功率;保护电路用来保护输出级的功率管和扬声器，以防过载损坏。
2 功率放大器的基本性能要求) 输出功率要大 (1输出功率越大，扬声器发出的声音也就越大。
(2) 效率要高扬声器获得的功率与电源提供的功率之比称为功率放大器的效率。
功率放大器的效率越高越好。
(3) 非线性失真要小由于功率放大器中信号的动态范围很大，功放管工作在接近截止和饱和状态，超出了特性曲线的线性范围，必须设法减小非线性失真。
(4) 频响要宽频响是指保持输入信号幅度不变，输出信号幅度随输入信号频率变化而变化的曲线。
频响愈宽，声音愈好听3 功放种类(1)按输出级与扬声器的连接方式分类有:变压器耦合、OTL 电路、OCL电路、BTL电路等; (2)按功放管的工作状态分类有:甲类、乙类、甲乙类、超甲类、新甲类等;(3)按所用的有源器件分类有:晶体管功率放大器、场效应管功率放大器、集成电路功率放大器等。
4 TDA2822功放电路TDA2822 是双声道音频功率放大电路，适用于在袖珍式盒式放音机(WALKMAN)、收录机和多媒体音箱中作音频放大器。
(1)TDA2822集成块的内电路方框图及引脚功能(2) TDA2822典型应用电路图中，R1，R2是输入偏置电阻，C1，C2是负反馈端的接地电容，C6，C7是输出耦合电容，R3，C4和R4，C5是高次谐波抑制电路，用于防止电路振荡。
TDA2822制作的立体声迷你小功放
用TDA2822制作的立体声迷你小功放TDA2822是ＳＧＳ公司生产的低电压小功率功放集成功放电路，由于价格极为低廉（几毛一块），线路简单，因此在低档收录机以及小音箱中广泛应用。
TDA2822采用双声道设计，其最大供电电压为１５Ｖ，最大电流１．５Ａ，最小输入电阻１００ＫΩ，当输入电压为９Ｖ，输出为４Ω时，频率为１ＫＨＺ时，输出功率为１．７Ｗ／声道。
TDA2822可以当MP3，随身式的VCD（DVD），收音机，单放机的功率放大器。
本文将TDA2822做成单声道的和立体声的电路图分别介绍如下：TDA2822单声道功放TDA2822双声道功放7W音频功率放大器(LF356)如图所示为7W输出的低频功率放大电路。
该电路中采用了场效应管输入型集成运放LF356作为电压放大。
该级作为三极管组成的功放电路的激励级。
图示电路引入了大环路负反馈，其反馈电阻R2为100kΩ，输入端由C1(1μF)和R1(10kΩ)组成耦合电路．将输入信号的交流成分加到运放的反相输入端(引脚2)，由此可知，电路的电压放大倍数为：Av=-R2／R1=-100／10=-10。
后级功放电路由三极管组成互补对称电路，三极管接成复合管形式，三极管VT1和VT2可采用2SC1815，VT5和VT4可选用2SA105，VT3选用2SD525，VT6采用2SB595，后级功放附设有过流保护电路，如果功放管VT3(或VT6)的输出电流过大，则其发射极0.5Ω的电阻R7(或R8)将产生较大的电压降，其极性为“上正下负”。
该电压将加到VT1(或VT4)的基极与发射极之间，使VT1(或VT4)正偏而导通(当外部负载短路时，将饱和导通)，VT1的导通对VT2起分流作用，使VT2(或VT5)的基极电流下降，从而限制了VT3(或VT6)的输出电流，防止其因电流过大而损坏。
由于VT3和VT6功耗较大，需要安装相应的散热器。
运算放大器--TDA2822D
GV ∆GV Ri eN SVR Cs
Closed Loop Voltage Gain Channel Balance Input Resistance Total Input Noise Supply Voltage Rejection Channel Separation
41 ±1
f = 1KHz R s = 10kΩ B = Curve A R s = 10kΩ B = 22Hz to 22KHz f = 100Hz C1 = C2 = 100µF f = 1KHz
d GV Ri eN SVR B
Distortion Closed Loop Voltage Gain Input Resistance Total Input Noise Supply Voltage Rejection Power Bandwidth (-3dB)
VS = 9V VS = 6V R L = 32Ω VS = 4.5V VS = 3V VS = 2V R L = 16Ω VS = 6V RL = 16W VS = 3V R L = 8Ω VS = 4.5V RL = 8W VS = 3V R L = 4Ω VS = 3V RL = 4W VS = 2V R L = 8Ω PO = 0.5W f = 1KHz f = 1KHz f = 1KHz R s = 10kΩ B = Curve A R s = 10kΩ B = 22Hz to 22KHz f = 100Hz R L = 8Ω PO = 1W
BRIDGE (Test circuit of fig.2)
VS Id Vos Ib PO Supply Voltage Total Quiescent Drain Current Output Offset Voltage (between the outputs) Input Bias Current Output Power (f = 1KHz, d = 10%) 1.8 RL = ∞ R L = 8Ω 100 1000 400 200 65 8 800 120 700 220 350 80 0.2 39 2.5 3 40 120 15 15 ± 80 V mA mV nA

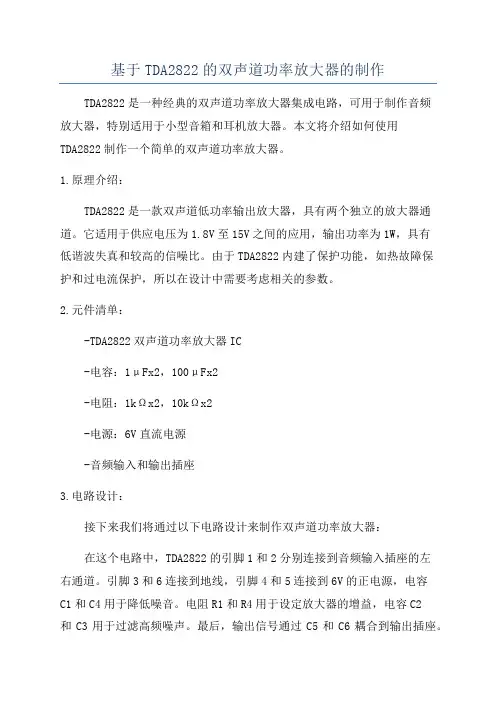

基于TDA2822的双声道功率放大器的制作
基于TDA2822的双声道功率放大器的制作TDA2822是一种经典的双声道功率放大器集成电路，可用于制作音频放大器，特别适用于小型音箱和耳机放大器。
本文将介绍如何使用TDA2822制作一个简单的双声道功率放大器。
1.原理介绍：TDA2822是一款双声道低功率输出放大器，具有两个独立的放大器通道。
它适用于供应电压为1.8V至15V之间的应用，输出功率为1W，具有低谐波失真和较高的信噪比。
由于TDA2822内建了保护功能，如热故障保护和过电流保护，所以在设计中需要考虑相关的参数。
2.元件清单：-TDA2822双声道功率放大器IC-电容：1μFx2，100μFx2-电阻：1kΩx2，10kΩx2-电源：6V直流电源-音频输入和输出插座3.电路设计：接下来我们将通过以下电路设计来制作双声道功率放大器：在这个电路中，TDA2822的引脚1和2分别连接到音频输入插座的左右通道。
引脚3和6连接到地线，引脚4和5连接到6V的正电源，电容C1和C4用于降低噪音。
电阻R1和R4用于设定放大器的增益，电容C2和C3用于过滤高频噪声。
最后，输出信号通过C5和C6耦合到输出插座。
4.焊接和安装：按照以上电路设计，将元件焊接到通孔板上，注意焊接时不要短路。
安装完成后，连接电源并接入音频输入源和耳机或音箱，即可使用你制作的双声道功率放大器了。
5.测试和调试：连接音频输入源和输出设备后，打开电源进行测试。
如果一切正常，应该能够听到音乐或声音。
如果有噪音或变形，可以通过调整电容和电阻的数值来进行调试，以获得更好的音质。
总结：使用TDA2822制作双声道功率放大器是一个简单而有趣的DIY项目，可以为你的音乐设备增加一些额外的功能。
通过合理设计电路和选用合适的元器件，你可以制作出高质量的音频放大器。
希望这篇文章能够帮助你完成这个项目，祝你制作愉快！。
基于TDA2822的音频放大电路设计
基于TDA2822的音频放大电路设计一、引言TDA2822是一款双声道低功耗立体声音频功放集成电路。
它采用了18引脚双内部电路结构，每个内部电路包含一个全差动输入和单端输出。
TDA2822在音乐放大和收听设备中得到了广泛应用，如收音机、音响系统、小型喇叭等。
本文将详细介绍基于TDA2822的音频放大电路设计。
二、TDA2822的特性和性能1.供电电压范围：3-15V2.最大输出功率：1W3.低静态电流消耗：仅2mA4.最大电源电流：9.0mA5.超低失真率：0.2%(1kHz,0.5W)6.功率输出级别可调：选择电流限制电阻，实现高音量输出7.输入阻抗：50kΩ8.输出阻抗：32Ω1.电源电路设计TDA2822的工作电压范围是3-15V。
在实际应用中，一般选用6-9V的电源电压，以保证其能够提供足够的输出功率。
电源电路应使用电容滤波，以减小电源噪声对音频放大电路的干扰。
2.输入电路设计TDA2822的输入电路为差模输入，具有高输入阻抗。
为了适应不同的音频信号输入源，可以使用两个电位器来调节左右声道的输入电平。
3.偏置电路设计为了稳定TDA2822的工作点，需要设计一个偏置电路来为芯片提供稳定的工作电流。
偏置电路通常由电阻、电容和二极管组成。
4.输出电路设计TDA2822的输出电路为单端输出，输出阻抗为32Ω。
为了输出开路电压和电流稳定，可以使用电容和电阻来滤波。
5.防护电路设计为了防止静电、过电流等意外情况对芯片造成损害，可以在电路中设计适当的防护电路。
四、性能优化1.降低失真率失真是音频系统中一项重要的性能指标。
为了降低失真率，可以合理选择电容和电阻的数值，并使用高品质的电源和音频线缆。
2.增加放大功率为了提高输出功率，可以根据需要选择合适的电源电压，并使用适当的功率输出级别。
3.增加保护功能为了保护TDA2822免受静电、电源波动等因素的损害，可以设计适当的防护电路，如过压保护、过流保护等。
tda2822工作原理
tda2822工作原理TDA2822是一款双声道立体声音频功率放大器芯片，工作于6V至15V 的电源电压下。
TDA2822采用了晶体管级联的形式，并且采用了差动输入方式进行放大。
其主要结构包括输入级、差动级、电流源和输出级。
首先，输入级由两个P型晶体管和两个N型晶体管组成，两个P型晶体管分别与两个N型晶体管级联连接，形成差动对。
差动输入方式是为了减小输入电路对于共模信号的响应，从而提高系统的抗干扰能力。
其次，差动级由两个驱动晶体管组成，用于增加电流放大倍数。
差动级连接到电流源电路，以保证输出级正常工作时需要的偏置电流，同时还能提高放大器的线性度。
然后，输出级由两个推挽形式的集电极跟随器组成，它们分别驱动左右声道。
输出级的电流源为输出级提供电流，以保证其正常工作。
TDA2822芯片在工作时，输入信号经过输入级进行差分放大，然后经过差动级和电流源的处理，最终驱动输出级。
输出级将经过处理的信号经过放大并推动负载，从而实现声音的放大。
TDA2822的工作原理可以概括为以下几个步骤：1.输入信号经过输入级的放大，输入级将输入信号进行差分放大，同时减小对于共模信号（即干扰信号）的响应。
2.差动信号经过差动级和电流源的处理，差动信号通过差动级进行放大，并通过电流源提供所需的偏置电流，以保证输出级正常工作。
3.输出级将经过处理的信号进行放大，并驱动左右声道的负载。
输出级由两个集电极跟随器组成，它们将输入信号放大并推动负载，从而实现声音的放大。
4.最终，左右声道通过负载输出声音信号。
左声道和右声道通过各自的输出级驱动，同时输出信号进行负载驱动。
总之，TDA2822采用了差动输入形式和晶体管级联方式进行放大，通过输入级、差动级、电流源和输出级的协同工作，实现对输入信号的放大，并驱动左右声道输出声音信号。
这样，TDA2822在音频放大器等应用中表现出较好的性能和音质。
基于TDA2822的小型有源双声道音箱的设计与制作
基于TDA2822的小型有源双声道音箱的设计与制作在设计小型有源双声道音箱时，TDA2822是一个非常受欢迎的集成运放芯片。
它具有双声道功率放大器和内置电容耦合的前置放大器，可直接驱动8欧姆或16欧姆扬声器。
TDA2822的工作电压为3V至15V，输出功率可达1W，适用于小型音箱和移动音响设备的设计。
在制作小型有源双声道音箱时，首先需要准备以下材料和工具：1.TDA2822集成运放芯片2.电容：0.1μF、10μF、100μF3.陶瓷电容：0.1μF4.电阻：330欧姆、1K欧姆、10K欧姆5.扬声器：8欧姆、1W6.音箱壳体7.电源（3V至15V）8.PCB板9.电烙铁、锡线、焊锡膏等工具接下来，按照以下步骤设计和制作小型有源双声道音箱：1.根据TDA2822的电路图设计电路布局，包括前置放大器、功率放大器、电容和电阻的连接方式。
2.制作PCB板，将电路图转移到PCB板上，使用电烙铁和焊锡膏焊接集成电路和电子元件。
3.连接扬声器和电源，将功率放大器的输出端连接到扬声器，将电源连接到TDA2822的电源引脚。
4.调试电路，检查连接是否正确，并根据需要调整电容和电阻的数值以实现最佳音质。
5.安装音箱壳体，将完成的电路装入音箱壳体中，固定好扬声器和PCB板。
6.进行音质测试，调节音量和音质均衡器以获得最佳效果。
通过以上步骤，您可以设计和制作自己的小型有源双声道音箱，使用TDA2822集成运放芯片实现功率放大和前置放大功能。
这样的音箱适用于家庭、办公室和移动音响设备，提供清晰、稳定的声音输出效果。
希望以上信息对您有所帮助，祝您成功制作小型有源双声道音箱！。
基于TDA2822的双声道功率放大器的制作
基于TDA2822的双声道功率放大器的制作引言：TDA2822是一种可用于组装立体声或双声道放大器的集成电路。
它被广泛应用于便携式音频设备，如收音机、MP3播放器等。
本文将介绍基于TDA2822的双声道功率放大器的制作过程，让您可以在家中自己制作一个小型但功率强大的音频放大器。
材料准备：1.TDA2822芯片：这是制作该功率放大器的核心部件。
您可以在电子零件市场或网上购买到。
2.4个8欧姆扬声器：选用适合您需求的合适型号。
3.2个0.1uF陶瓷电容：用于在电路中滤除杂散噪声。
4.4个10uF电解电容：用于耦合和直流解耦。
5.1个1000uF电解电容：作为电源滤波电容。
6.2个2.2uF电解电容：用于消除输入信号的直流分量。
7.1个100nF陶瓷电容：放在芯片的电源引脚上，起到滤波作用。
8.2个标准立式电池盒：提供电源。
步骤一：准备工作1.将TDA2822芯片插入一个合适的插座中，确保引脚安装正确。
2.将8欧姆扬声器各连接到芯片的两个音频输出引脚上。
一个扬声器连接到TDA2822芯片的1脚和2脚上，另一个连接到3脚和4脚上。
步骤二：音频输入部分1.将输入音频信号的引脚连接到芯片的5脚和6脚上。
2.在5脚和6脚之间插入一个2.2uF电解电容，以消除直流信号的偏移。
步骤三：电源部分1.将两个标准立式电池盒连接到芯片的7脚和8脚上，提供电源。
确保正极连接到芯片的7脚，负极连接到芯片的8脚。
2.将100nF陶瓷电容连接到芯片的7脚和8脚上，用于电源滤波。
3.将1000uF电解电容连接到芯片的电源引脚上，以提供稳定的电源。
步骤四：音频输出部分1.在扬声器连接到的引脚上并联连接一个10uF电解电容，并将另一端连接到地。
2.在扬声器连接到的引脚上并联连接一个0.1uF陶瓷电容，并将另一端连接到地。
这用于消除可能存在的高频噪声。
3.重复以上两个步骤，为另一个扬声器连接电解电容和陶瓷电容。
步骤五：完成装配1.将所有电子元件焊接到一块通孔印刷电路板上，并确保引脚正确连接。
基于TDA2822的音频放大电路设计
基于TDA2822的音频放大电路设计TDA2822是一种双声道低功耗音频功率放大器集成电路。
它具有很好的音频性能，适用于电源电压低至3V的电池供电应用。
在本文中，我将介绍基于TDA2822的音频放大电路设计，以及一些注意事项。
首先，我们需要了解TDA2822的引脚功能。
它具有8个引脚，其中1、8引脚是电源引脚（VCC和VEE），2、7引脚是输出引脚（OUT1和OUT2），3、6引脚是输入引脚（IN1和IN2），4引脚是地引脚（GND），5引脚是差分输入引脚（IN-）。
这些引脚的功能可以根据具体需要进行连接。
为了设计一个稳定和高质量的音频放大电路，以下是我们应该考虑的几个要素：1.供电电源：TDA2822对供电电压的要求在3V到12V之间。
供电电源应该是稳定和纹波较低的，以避免输出声音的失真。
此外，在设计电源输入电容时应注意安全距离和过压保护。
2.输入信号：TDA2822是一个差分输入放大器，需要两个输入信号。
输入电容和电阻可用于对输入信号进行滤波和调整增益。
滤波电容可以选择降低低频干扰和噪声。
3.反馈电路：为了提高音频放大的线性度和稳定性，可以使用反馈电路。
在TDA2822中，可以通过接地引脚4和5之间的串联电阻和电容来实现反馈。
4.输出负载：TDA2822可以驱动8欧姆或32欧姆的扬声器。
为了获得最佳音频效果，应根据实际输出负载进行合理匹配。
输出端可以使用输出耦合电容来保护扬声器。
5.电源稳定电路：在一些特殊应用中，电源扰动可能导致音频放大器的性能下降。
在设计电源稳定电路时，可以使用电容、电感和稳压电路等元件进行滤波和稳定化。
在实际设计过程中，可以遵循以下步骤：1.根据所需的放大器功率和输入电平确定输入信号电路。
2.计算电源电流和电源电压，确定电源电容的容值，并设计电源稳定电路。
3.根据输出负载和应用需求，选择输出电阻和输出耦合电容。
4.根据输入电阻和应用需求，选择输入电阻和电容。
5.根据反馈要求，设计反馈电路。
TDA2822M双声道音频放大实用电路制作功放
TDA2822M双声道音频放大实用电路制作功放2010-01-05 09:00:50| 分类：技术支持( | 标签：|字号大中小订阅TDA2822M双声道音频放大实用电路制作功放19:29:35 UTC+0800 TDA2822/M/D是一款价廉物美的音频功放芯片（市场上比较常见的是TDA2822D和TDA2822M为DIP-8或者SOP-8封装的，而TDA2822较少见）其内部含有两个放大通道，可以接成BTL推挽放大方式和双声道的小功放。
比较常用的TDA2822M/D的典型电路如下图所示但是似乎大家用得更多的是BTL推挽单声道放大方式或者用两片TDA2822/M/D用做双声道的功放了。
可能因为BTL推挽单声道放大方式效果较好失真少而且工作稳定。
而很少采用一片TDA2822/M/D 用做双声道的功放多数是因为如果布线不好和电路设计、选材不当极其容易地使功放芯片自激（发热温度过高烧毁）或者音质很次（两个声道互相干扰）。
该电路应该注意的事项：1.输入RC滤波，去除噪声2.输入滤波电容减小高频噪声以及转换速率失真3.输入隔直电容4.一点接地，输入输出分开，以防自激，这点是最为关键的了5.电源滤波电容.过滤电源中的杂波6.输出隔直电容7.反向端确定响应低频下限,设置要恰当8.输出滤波，防止自激，提高音质该双声道功放更本用不着散热的（自激其实是个能量传输堵塞的情况，只要能量能够顺利地传输、疏导，那么由能量传输堵塞引起的发热就不存在了）该电路已经应用在我做的红外发射的USB麦克风之中了，一直都还比较稳定的，音质也并不比BTL推挽单声道放大方式效果差。
在制作时尽量能采用电路板制板制作(可以参考附件中官方给出的PCB布线），全手工用万用板焊接效果要差些，并且尽量不要在调试时用手触摸TDA2822M/D的输入端（手的电感电容效应有可能会引起强烈的自激，可以触摸其外壳如果感觉到有点热了就赶紧断电以免之后的温升发热烧坏功放芯片），如果制作为MP3的双声道功放一定要考虑MP3的输出阻抗和TDA2822M/D的输入阻抗的匹配（可以考虑在两者之间接入分压电阻之类的来解决）。
TDA2822无线耳机电路图电路图
TDA2822无线耳机电路图电路图
TDA2822无线耳机电路图
作者：疯狂的三极管时间：2009-11-29 11:11:14 点击：841
用TDA２８２２制作音频感应无线耳机有多人制作过，发现对TDA２８２２均没能合理利用!此芯片为双声道音频放大器，而许多制作均只利用了其中一个声道，另一声道闲置；或者做成BTL形式!以上方法虽可行，但从应用上讲没达到最佳效果!此类耳机音源为一多圈磁心线圈，其频响特性类似于录音机磁头，所以应按照ｒｉａａ（美国录音工业协会）均衡网络进行频率校正，使其频率响应尽可能平坦!改进后得电路如下图!感应信号首先进入一个声道放大，输出端经过一个衰减网络进行频率校正，最后经电位器馈入另一声道进行功率放大!经此改进后听音，首先市灵敏度增加，有益于掩盖功放得本底噪声；同时声音变得柔和耐听!这对学校进行语言教学非常有利，过高得高频会使人声中唇齿音太明显而影响听音效果!
笔者安装过多台播放系统，现简介如下：１．对于校内教室全面安装可利用５０ｗ广播用扩音机，用截面为１平方毫米左右得单股铜（或铝）绝缘电线围着教室转几个大圈，如果市教学楼按每层绕一圈布置，测量直流电阻６ω以上即可!注意线圈两头只能接扩音机８ω输出端!２．单个教室安装：用较细漆包线在教室顶棚上绕几圈，直流电阻４ω以上!然后在黑板侧边钉两个接线柱或装一插座!教师上课时用输出功率５ｗ以上得收录机做音源，把扬声器输出线接至接线柱即可!这样学生用耳机听音就不会干扰其他班级上课!应注意一点市相邻教室或上下楼层不能同时使用，否则会互相串音干扰!学校可适当调整课表解决!。
TDA2822-的音频放大电路设计精品
模拟电子技术课程实训报告课题名称基于TDA2822的音频放大电路设计一、实训任务与要求1、实训任务选择采用TDA2822双联电位器、音频接插件及电阻电容等设计一个简单的音频功放，实现音频放大及音量、音调（高低音）调节功能。
2、实训要求（1）、综合运用电子技术课程中所学的理论知识完成课程设计。
（2）、通过查阅手册和上网查看文献资料，提高独立分析和解决实际问题的能力（3）、熟悉常用电子器件的类型和特征，并掌握合理选用的原则。
（4）、学会电子电路的设计、焊接与调试技能。
3、实训目的选择变压器、整流二级、滤波电容、合成变压器来设计直流稳压电源为音频放大器提供电源，选择芯片、耦合电容、耦合电阻等组成放大器，完成全电路理论设计。
、方案设计与论证根据技术指标和已知条件，选择合适的选择合适的，如：OCL OTL或BTL电路。
完成对高保真音频功率放大器的设计、装配与调试方案一：采用UA741运算放大器设计电路，UA741通用高增益运算通用放大器，早些年最常用的运放之一，应用非常广泛，为双列直插8脚或圆筒8脚封装。
工作电压土22V,差分电压土30V,输入电压土18V,允许功耗500mW方案二：采用D2822双声道音频功率放大器，功率不是很大但以可以满足您的听觉要求了，且有电路简单、音质好、电压范围宽等特点。
方案选取：UA741是通用放大器，性能不是很好，满足一般需求，而d2822是一块低电压、是一块低电压，所以选择d2822o三、单元电路设计1 •音量调节电路调音单元电路如图3.1所示图3.1该电路调试方便、信噪比高，目前大多数的普及型功放都采用这种电路。
图中C1、C2的容量大于C3,对于低音信号C1与C2可视为开路，而对于高音信号C3可视为短路。
低音调节时，当W1滑臂到左端时，C1被短路，C2对低音信号容抗很大，可视为开路；低音信号经过R1、R3直接送入运放，输入量最大；而低音输出则经过R2、W1、R3负反馈送入运放，负反馈量最小，因而低音提升最大；当W1滑臂到右端时，则刚好与上述情形相反，因而低音衰减最大。
功放电路
End
Quit
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
电路原理： 利用二极管的正向压降约为0.7V，将五 个三极管的基极电位拉开，输入电压越 高，三极管的导通个数越多，二极管发 光个数就越多。当音量升高时，二极管 就会跟随音量发生变化。
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
Home Back Next End Quit
TDA2822
TDA2822是一块低电压、低功耗的立体声功 放IC。工作电压宽，从3-12V皆可以正常工 作，输出功率有1W*2，可以满足一般个人 小音箱的需要！其电路简单易成，外围零件 少，成本低。电路按正确的接线方法接好线 后即可以工作，较为需要注意的一点是：虽 然 TDA2822的工作电压最高可以达15V，但 建议不要超过12V，否则容易烧毁芯片，最 低工作电压可到2.5V，但不宜太低，否则会 影响音质！一般取6~9V为佳！
Home
Back
Next
End
Quit
Home
Back
Next
End
Quit
Home
BackNext源自EndQuitHome
Back
Next
End
Quit
引脚功能：
tda2822工作原理
tda2822工作原理TDA2822是一款双通道音频功放芯片，常用于低功率音频放大电路中，包括收音机、电视机、小功放、蓝牙音箱等。
其工作原理基于BTL（平衡差动输出）的架构，可以提供较好的音频放大效果。
TDA2822芯片包含4个主要功能单元：输入级、差动放大级、驱动级和输出级。
接下来将详细介绍每个单元的工作原理。
首先是输入级，该级别主要负责信号的接收和预处理。
它包括了输入电容和音量调节电阻。
输入信号通过C1电容器去除直流偏置，并通过R1电阻进行音量调节。
C1电容器还会过滤高频噪声，以保证音频信号的质量。
接下来是差动放大级，这是整个芯片的核心部分。
差分放大电路由两组NPN型晶体管组成，分别为T1、T2和T3、T4、输入信号经过输入级后，进入差分放大级。
T1、T2晶体管的基极负载电阻为R2，而T3、T4的基极负载电阻为R3、这两对晶体管起到了放大和差分放大的作用。
当音频信号的正半周输入时，T1、T4开启，T2、T3关闭；当音频信号负半周输入时，T1、T4关闭，T2、T3开启。
这样的差动放大设计使得TDA2822可以有效地消除一些共模干扰信号，提高了音频质量。
驱动级是用来驱动输出级的，它采用了晶体管级联为负载的方式。
驱动级由两个NPN型晶体管组成，分别为T5、T6、驱动级通过输出级的基极和负极来提供开关信号，进而将差分放大级的信号传递到输出级。
输出级是整个芯片的最后一个级别，它由两个PNP型晶体管组成，分别为T7、T8、输出级电流放大倍数由两个输出级共同决定，这样可以提高输出功率。
输出级的工作原理是当驱动级输出高电平信号时，T5关闭，T7开启；而驱动级输出低电平信号时，T6关闭，T8开启。
这样，通过输出级的P型晶体管，差动放大级的信号可以得到放大和输出。
除了上述功能单元，TDA2822还有一些外围电路，如供电电路和静音电路。
供电电路主要是提供芯片所需的直流电源，一般为9V至15V；静音电路通过控制输入级电流来使芯片进入静音状态。
集成电路TDA2822的应用
集成电路TDA2822的应用下面介绍的放大器使用TDA2822电路，采用BTL连接方式，构成常见的喊话器和功放电路。
喊话器、功率接续器（有源音箱）两用机电原理图如图5-12所示，本电路即可作小型扩音喊话使用，也可适用于袖珍立体收放机、收音机，作为音频功率放大器用扬声器放音。
整个电路采用3节5号电池（4.5）供电，其静态电流为6mA ~9mA，输出功率可达1W左右。
本电路将TDA2822集成内部的两个功放级接成桥式电路，称BTL电路。
BTL电路的优点是：制作容易，携带使用方便，可减少失真，改善音质，增加输出功率，并使电路大为简化。
【电路原理】本机工作原理如下：合上开关S，当对面话筒MIC讲话时，音频话音就经C1、RP从集成电路TDA2822的⑦脚输入，经过内部BTL功放电路放大后，由扬声器BL发生时，发音清晰明亮，并可由电位器RP调节音量的大小。
【制作方法】先按电路图清点并选择下列元件：（1）集成电路TDA2822：1只；（2）8脚插座：1只；（3）电解电容器：C4 220μF/10V 1只；C2、C3 10μF/6.3V 2只；C1 4.7μF/6.3V 1只；（4）电位器RP：10kΩ 1只；（5）电阻器R：3kΩ 1只；（6）电源开关S：（1 X 1）拨动开关 1只；（7）驻极体电容话筒：1只；（8）2英寸扬声器：1只；（9）透明塑料机壳：1只；（10）印制电路板：2cm X 8cm 1块； 5.5cm X 5.2cm 1块；（11）立体声三芯插头：Φ3mm 1只；（12）金属屏蔽线：1根。
按图5-12将上述各元件焊接在印刷电路板上，如图5-13所示。
制作时先将开关S、话筒MIC、集成电路TDA2822、扬声器BL固定后焊接在印刷板上，然后对照图5-12电路将R1、C1 ~ C4连接线焊在印刷板上。
对照电路、焊接元件无误后，开始接上电源，进行调试、检查。
因电路外围元件少，本机无须调试就能成功。
电子技术课程设计---TDA2822立体音频放大器
TDA2822立体音频放大器课题名称:TDA2822立体音频放大器专业班级:姓名:学号:指导老师:摘要集成功率放大器是由集成运算放大器发展而来的，它的内部电路一般也由前置级、中间级、输出级、及偏置电路等组成，不过集成功率放大器的输出级输率大、效率高。
另外，为了保证器件在大功率状态下安全可靠工作，集成功率放大器中还常设有过流、过压以及过热保护电路等。
集成功率放大器由集成功放块和一些外部阻容元件构成。
它具有线路简单，性能优越，工作可靠，调试方便等优点，已经成为在音频领域中应用十分广泛的功率放大器。
在电子设备和自动控制系统中，放大电路的末级或末前级一般是功率放大级，以便将前置电压放大级送来的电压信号进行功率放大，使电路能够给出足够大的功率，驱动执行机构工作。
例如，使扬声器发声，使电动机转动，使继电器动作，是指针偏转等等。
电压放大电路和功率放大电路都利用三极管的放大作用将直流电能转换成交流电能输出，从而将信号放大。
所不同的是电压放大电路输入的是小信号，输出的是足够大的电压；而功率放大电路输入的是大的电压信号，输出的信号具有足够大的功率，即信号的电压和电流都要足够大。
传统的功率放大电路常采用变压器耦合方式，其优点是可实现阻抗匹配，缺点是体积大、笨重，且高、低频率特性均较差，已较少使用。
目前功率放大电路多采用无输出变压器的功率放大电路（OTL电路）及无输出电容的功率放大电路（OCL电路），在集成运放中多采用OCL电路。
关键字：集成功率放大器 TDA2822 音频放大器目录一、概述 (4)1.1 设计概述 (4)1.2 设计目标及要求 (4)1.3 技术指标 (4)二、TDA2822立体音频放大器的总体设计方案 (4)2.1 设计方案原理 (4)2.2 设计方案框图和电路图 (5)三、实际测试及结果分析 (7)3.1 直流测试 (7)3.2 交流测试 (7)四、所需元器件介绍 (7)五、芯片TDA2822介绍 (8)5.1、芯片概述 (8)5.2、芯片特点 (8)5.3、TDA2822功能框图 (9)5.4、TDA2822的引脚功能配置 (9)六、设计时遇到的问题 (10)七、设计心得体会 (10)八、参考文献 (11)一、概述1.1设计概述本文所介绍的TDA2822立体音频放大器，具有操作方便，音质效果好，使用一只扬声器就可输出左右音频的特点。
基于TDA2822M的便携式扩音器的制作
基于TDA2822M的便携式扩音器的制作作者：马薪显来源：《科技资讯》 2015年第7期马薪显（辽宁建筑职业学院辽宁辽阳 111000）摘要：扩音器实际上是一种低频功率放大器，将声音进行放大，传播的更远，该文利用TDA2822M制作了一款扩音器，电路简单，制作容易，调试后效果良好。
关键词：TDA2822M 放大扩音器中图分类号：TN79文献标识码：A文章编号：1672-3791（2015）03（a）-0076-01①作者简介：马薪显（1987，11—），男，辽宁辽阳人，本科，职称：助教，研究方向：电气自动化技术。
扩音器主要用于教学、导游、户外活动。
于1950年由雷威发明。
最初的扩音器，使用电子管，体积庞大，重量不轻。
随着电子元件不断微型化、集成化，便携式扩音器也运行而生，体积虽小，声音一点也不逊色。
便携式扩音器是指便于携带比较方便的，大都具备体积较小、操作简单明了的一种扩音装置。
该文制作的扩音器是采用TDA2822M功放集成电路及其外围元件组成，它与市场上普通的腰带式扩音机好很多，声音很有浑厚力。
1 TDA2822M小功率集成功放电路介绍TDA2822M是意法半导体（ST）早期专门为便携式录放音设备开发的双通道单片功率放大集成电路，具有低交越失真（low crossover distorsion）和低静态电流的特点，适用于立体声线路（stereo）和单声道桥式放大（BTL）方式。
TDA2822M还有一个独特之处就是工作电压范围很宽，在1.8～15V范围内都可以正常工作，不过除非是用于耳机放大器，最好还是让TDA2822M工作于3V以上电压。
TDA2822M是采用双列直插8脚封装（DIP8）和贴片式（SOP8）封装。
TDA2822M的管脚功能及图，见图1。
（1）脚是正相输出端。
（2）电源。
（3）脚是正相输出端。
（4）地。
（5）脚是反向输入端。
（6）脚是正相输入端。
（7）脚是正相输入端。
（8）脚是反向输入端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
这不是一款普通的耳机放大器，我在它前级加入低音提升电路后，可以让你使用耳机听到高保真的音响效果，特别是重低音效果，逼真感很强以至于用它听的时间长了会让人感到头晕，使用它必须得注意：你的耳机要能经得住低音的考验！
电路原理图（点击放大）
该电路中，前级采用无源衰减式音调控制电路，后级是用小功放芯片TDA2822M做的功率放大器，以便更强劲地驱动耳机。
电路元件除了C5-C8这四个电容使用电解电容外，其它小电容全部使用涤纶电容。
按照如上的电路，高低音均提升近10DB。
为了增大低音成分的比例，建议大家把R3和R4短路掉，以减小高音提升量，这时从耳机中出来的声音也更加柔和。
如果还要增大低音提升量，可以减少C3和C4的取值。
使用这个超重低音耳机放大器大家必须了解一些问题：
1、耳机的素质，喜欢听低音的朋友，一定不能只在电路上下功夫，耳机的作用更大，一个好的耳机能将电路产生的音频信号淋漓尽致地发挥，听感也更加自然。
而有些耳机本不具备很宽的频率响应，再怎么提升音源的低音成分都听不到很明显的效果，这种耳机不要使用。
再者，有些国产耳机在低音增强时明显失真了，此时如果长时间在很强低音的情形下，势必会损伤耳机。
2、不要过分追求低音效果，毕竟是耳机不是音响，不能采取像重低音放大器那样的分频放大法，电路能有10DB的提升量就足矣。
3、不要使用大音量，对听力是相当有害的。
作品实物图：
原创作品如转载，请注明：转载自萬用電路板 [ / ]。
