中国石油大学《电工电子学》实验报告
《电工电子学》实验报告三相交流电路实验报告
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：任永胜学号：1995738000111年级专业层次：年级：1903 层次：高起专专业：机电一体化技术学习中心：府谷奥鹏学习中心提交时间：2019年11月1日二、实验原理答： 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1 星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则测量项目工作状态测量项目工作状态。
“三相交流电路”实验报告总结
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而 线、相电压满足： （2）三角形连接的负载如图 2 所示：
其特点是相电压等于线电压： 线电流和相电流之间的关系如下：
根据表 3-2，可得：星形联结情况下，接对称负载时，线电压不变，仍为表 3-1 中的数据；而相电压在有中线都为 124V，在无中线时分别为 125V、125V、 123V，因此可认为它们是相同的。由此，得到的结论与上文相同，即：有中线时，
219/124=1.7661 ≈ 3 ， 线 电 压 为 相 电 压 的 3 倍 ； 无 中 线 时 ，
图 3-4 两瓦特表法测功率
测线电流(A)
量值Biblioteka 负 载IUIV
IW
情
况
对
称 0.60 0.59 0.59
负0
3
8
载
不
对 称 负
0.42 8
0.31 3
0.50 8
载
相电流(A)
IUV
IVW
IWU
0.34 0.34 0.35
8
5
2
0.12 0.23 0.35
4
4
5
表 3-3
负载电压(V)
UUV UVW UWU
中线的作用：由左图可知，在不 对称负载星形联结(有中线)电路中， 中线电流不为 0，因而如若去掉中线 必会改变电路中电流的流向，导致各 相负载电压不同(即表 3-2 中不对称 且无中线的情况)，这时部分负载可能 会由于电流过大而烧毁。因此中线起 到了电路中作为各相电流的回路的作 用，能够保证各相负载两端的电压相 同(据表 3-2 也可看出)，就能够保证 负载正常运行，不致损坏。因此中线 3.根据表 3-3 的电压、电流数据计算对在称星、形不联对结称中负是载至三关角重形要联的结，时因的而三在相 总功率，并与两瓦特表法的测量数据进行通比常较的。生产生活中的星形联结三相电 根据本实验电路，可知负载电路均为电路阻都性是，有不中对线电的流。相位产生影响，因此 功率因素为 1，由此，可得：P= IUV×UUV＋IVW×UVW＋IWU×UWU 因而据表 3-3 得：

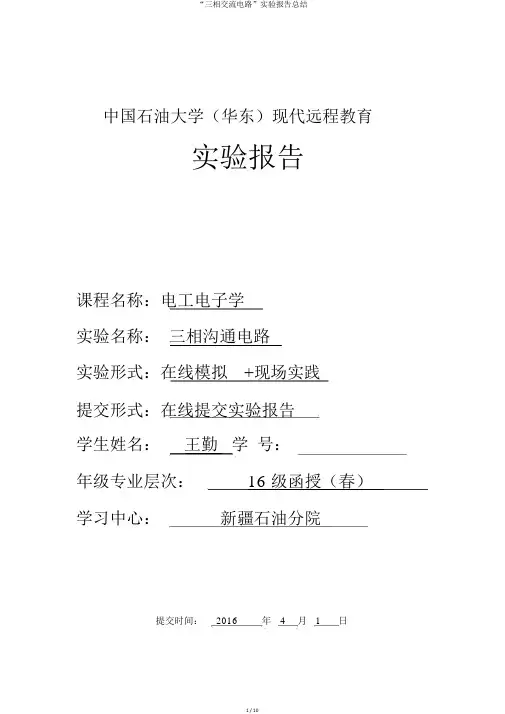

“三相交流电路”实验报告总结
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相沟通电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王勤学号：年级专业层次：16 级函授（春）学习中心：新疆石油分院提交时间：2016年4月1日一、实验目的1.学习三相沟通电路中三相负载的连结。
2.认识三相四线制中线的作用。
3.掌握三相电路功率的丈量方法。
二、实验原理1.对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连结分为星形连结和三角形连结两种。
一般以为电源供给的是对称三相电压。
（1）星形连结的负载如图 1 所示：图 1 星形连结的三相电路A、B、C 表示电源端， N为电源的中性点（简称中点），N' 为负载的中性点。
不管是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标 I 表示线的变量，下标p 表示相的变量）在四线制状况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有以下关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压知足：（ 2）三角形连结的负载如图 2 所示：其特色是相电压等于线电压：线电流和相电流之间的关系以下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流知足：2.不对称三相电路在三相三线制星形连结的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连结的电路中，假如中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，进而可看出中线在负载不对称时起到了很重要的作用。
但因为负载不对称，所以电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连结的电路中，假如负载不对称，负载的线、相电压仍旧对称，但线、相电流不再对称。
假如三相电路其中一相或两相开路也属于不对称状况。

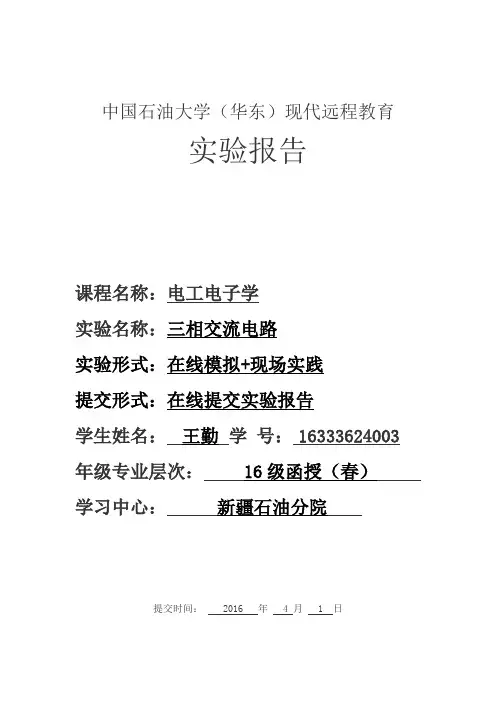

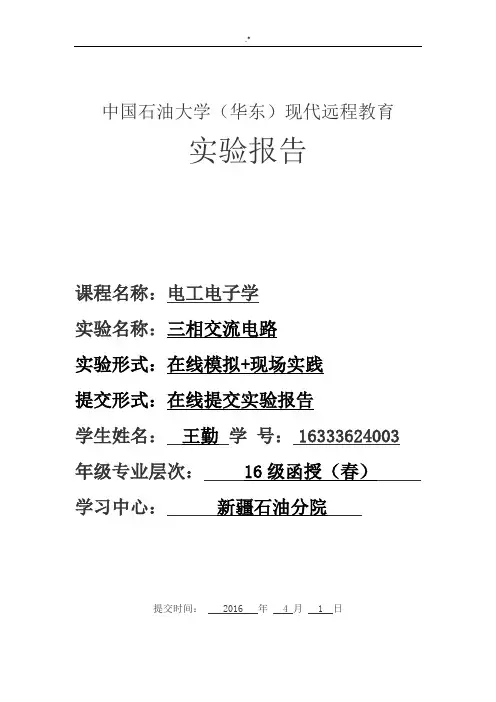

“三相交流电路”实验报告学习总结
由于此次实验内容比较多，接线等操作也较为复杂，因此实验过程中要十分 仔细。在严格按照实验册上所给电路连好线后，一定要再检查一遍电路再开电源， 以免连接出错损坏仪器。由于本次实验采用上百伏的电压，因此实验过程中务必 要注意安全，必须待电路检查无误后再开电源，一旦发生问题要先关闭电源再动 手更改连线。另外，由于本次实验用到了较多灯泡，在拿取灯泡时需小心，以免 跌碎。
.*
中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名： 王勤 学 号： 16333624003
年级专业层次： 16 级函授（春）
学习中心：
新疆石油分院
提交时间： 2016 年 4 月 1 日
.*
一、实验目的 1.学习三相交流电路中三相负载的连接。 2.了解三相四线制中线的作用。 3.掌握三相电路功率的测量方法。
二、实验原理 1. 对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连
接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。 （1）星形连接的负载如图 1 所示：
图 1 星形连接的三相电路 A、B、C 表示电源端，N 为电源的中性点（简称中点），N' 为负载的中性点。 无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线 电流：

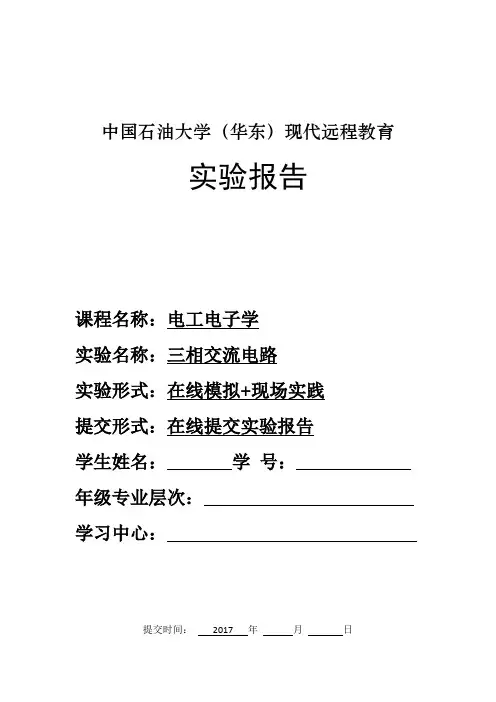

中石油华东《电工电子学》2017年秋学期在线作业(三)—实验报告参考答案(可直接上传)
中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名：学号：
年级专业层次：
学习中心：
提交时间：2017 年月日
一、实验目的
⑴做三相交流电路中负载的星形接法练习。
⑵对三相四线制中线的作用进行了解。
二、实验原理
⑴对称三相电路中线、相电压和线、相电流的关系。
在三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
①星形连接的负载如图1所示：
图1 星形连接的三相电路
A、B、C分别表示电源端，N为电源的中性点（简称中点），N'为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：
（下标I表示线的变量，下标p表示相的变量）
在四线制情况下，中线电流等于三个线电流的相量之和，即
端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：
当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电。
中国石油大学(华东)2015年春《电工电子学》——三相交流电路实验报告
0
0
不对称
负载
有中线
229
230
229
134
133
131
0.085
0.167
0.250
0.143
0
无中线
229
230
229
178
151
84
0.098
0.178
0.205
0
52
从表中可看出：
对于负载对称星形连接有无中线对电路无影响，此时中线可以去掉。无中线时，对于负载对称连接与有中线情况相同。所以负载对称连接可用三相三线制连接。对于负载不对称星形连接，有中线时，三只灯泡亮度一样，此时线电压相电压均与负载对称星形连接相同；对于负载不对称星形连接，无中线时，负载为单盏灯的一相灯最亮，而负载为三盏灯的一相灯最暗。此时中线两端电压极大，在这种情况下工作是非正常工作。所以对负载不对称连接，必须是三相四线制连接。
中国石油大学（华东）现代远程教育
实验报告
课程名称：电工电子学
实验名称：三相交流电路
实验形式：在线模拟+现场实践
提交形式：在线提交实验报告
学生姓名：学号：
年级专业层次：
学习中心：
提交时间：2015年6月5日
一、实验目的
答：1. 练习三相交流电路中负载的星形接法。
2. 了解三相四线制中线的作用。
二、实验原理
图1 Y接电路
3．星形不对称有中线：各相灯数分别为1、2、3盏。重复步骤2，观察灯泡亮度有无变化。
4．星形对称无中线：除去中线，每相开3盏灯，测各线电压、各相电压（每相负载上的电压）、各相电流、UOO'，记于表1中。
5．星形不对称无中线：各相灯数分别为1、2、3盏，重复步骤4，观察灯泡亮度有无变化，有何规律。
电工电子学及实验报告
一、实验目的本次实验旨在通过实践操作，加深对电工电子学基本原理的理解，掌握基本实验技能，并提高分析和解决问题的能力。
通过实验，培养学生动手能力、团队协作精神以及严谨的科学态度。
二、实验内容及器材1. 实验内容：- 常用电子元器件识别与测试- 基本电路搭建与调试- 直流稳压电源设计与测试- 单管交流放大器设计与测试- 波形产生器设计与测试- 数字电路基础实验2. 实验器材：- 电工电子实验箱- 万用表- 信号发生器- 示波器- 电烙铁- 焊锡丝- 常用电子元器件（电阻、电容、电感、二极管、三极管等）- 实验线路板三、实验过程及数据记录1. 常用电子元器件识别与测试：- 通过观察元器件的外观、颜色、形状等特征，识别常用电子元器件。
- 使用万用表测量电阻、电容、电感等元器件的参数，并与理论值进行对比。
2. 基本电路搭建与调试：- 根据实验指导书，搭建简单的直流电路、交流电路和数字电路。
- 使用示波器观察电路的输入、输出波形，分析电路的工作原理。
3. 直流稳压电源设计与测试：- 设计并搭建直流稳压电源电路，包括整流、滤波、稳压等环节。
- 使用万用表测量输出电压、电流等参数，验证电路的性能。
4. 单管交流放大器设计与测试：- 设计并搭建单管交流放大器电路，包括输入、输出、反馈等环节。
- 使用示波器观察输入、输出波形，分析电路的放大倍数、频率响应等特性。
5. 波形产生器设计与测试：- 设计并搭建正弦波、方波、三角波等波形产生器电路。
- 使用示波器观察输出波形，分析电路的工作原理。
6. 数字电路基础实验：- 设计并搭建逻辑门电路、计数器、译码器等数字电路。
- 使用示波器观察输入、输出信号，验证电路的功能。
四、实验结果与分析1. 常用电子元器件识别与测试：- 成功识别了常用电子元器件，并掌握了测量参数的方法。
- 实验结果与理论值基本吻合，表明实验操作正确。
2. 基本电路搭建与调试：- 成功搭建了直流电路、交流电路和数字电路，并进行了调试。
《电工电子学》实验报告答案
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：林彦东学学习中心：辽宁渤海教育学习中心提交时间：2019 年10 月14 日一、实验目的1. 练习三相交流电路中负载的星形接法。
2. 了解三相四线制中线的作用。
二、实验原理（1）星形连接的负载如图1所示：A、B、C表示电源端，N为电源的中性点（简称中点），N' 为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
三、实验设备1．灯箱一个(灯泡，220V，25W)(DG04-S)2．交流电压表一个(300V，600V)(DG053)3．交流电流表一个(5A、10A)(DG053)四、实验内容及步骤1．本实验采用线电压为220V的三相交流电源。
《电工电子学》的实验报告模板总结模板计划模板2018年0315.doc
中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王育林学号：年级专业层次：网络17 秋环境工程技术高起专学习中心：青岛直属中心提交时间：2018年3月25日一、实验目的1.练习三相交流电路中负载的星形接法。
2.了解三相四线制中线的作用。
二、实验原理1.对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图 1 所示：图 1 星形连接的三相电路A、B、C 表示电源端， N为电源的中性点（简称中点），N'为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标 I 表示线的变量，下标p 表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图 2 所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
《电工电子学》实验报告-
《电工电子学》实验报告-中国石油大学（华东）现代远程教育实验报告课程名称：电工电子学实验名称：三相交流电路实验形式：在线模拟+现场实践提交形式：在线提交实验报告学生姓名：王武明学号：16457730003年级专业层次：络网络16秋机电一体化专业高起专学习中心：安徽宣城教学服务站提交时间：2017年5月6日一、实验目的1.练习三相交流电路中负载的星形接法。
2.了解三相四线制中线的作用。
二、实验原理1.对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。
一般认为电源提供的是对称三相电压。
（1）星形连接的负载如图1所示：图1星形连接的三相电路A、B、C表示电源端，N为电源的中性点（简称中点），N"为负载的中性点。
无论是三线制或四线制，流过每一相负载的相电流恒等于与之相连的端线中的线电流：（下标I表示线的变量，下标p表示相的变量）在四线制情况下，中线电流等于三个线电流的相量之和，即端线之间的电位差（即线电压）和每一相负载的相电压之间有下列关系：当三相电路对称时，线、相电压和线、相电流都对称，中线电流等于零，而线、相电压满足：（2）三角形连接的负载如图2所示：其特点是相电压等于线电压：线电流和相电流之间的关系如下：当三相电路对称时，线、相电压和线、相电流都对称，此时线、相电流满足：2.不对称三相电路在三相三线制星形连接的电路中，若负载不对称，电源中点和负载中点的电位不再相等，称为中点位移，此时负载端各相电压将不对称，电流和线电压也不对称。
在三相四线制星形连接的电路中，如果中线的阻抗足够小，那么负载端各相电压基本对称，线电压也基本对称，从而可看出中线在负载不对称时起到了很重要的作用。
但由于负载不对称，因此电流是不对称的三相电流，这时的中线电流将不再为零。
在三角形连接的电路中，如果负载不对称，负载的线、相电压仍然对称，但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
中国石油大学《电工电子学》实验报告
中国石油大学(华东)现代远程教育实验报告课程名称:电工电子学实验名称:三相交流电路实验形式:在线模拟+现场实践提交形式:在线提交实验报告学生姓名:学号:年级专业层次:网络17春专升本学习中心:山东济南明仁学习中心提交时间: 2018 年 5 月20 日图1 星形连接的三相电路A、B、C表示电源端,N为电源的中性点(简称中点),N' 为负载的中性点。
无论就是三线制或四线制,流过每一相负载的相电流恒等于与之相连的端线中的线电流:(下标I表示线的变量,下标p表示相的变量)在四线制情况下,中线电流等于三个线电流的相量之与,即端线之间的电位差(即线电压)与每一相负载的相电压之间有下列关系:当三相电路对称时,线、相电压与线、相电流都对称,中线电流等于零,而线、相电压满足:(2)三角形连接的负载如图2所示:其特点就是相电压等于线电压:线电流与相电流之间的关系如下:当三相电路对称时,线、相电压与线、相电流都对称,此时线、相电流满足:2、不对称三相电路在三相三线制星形连接的电路中,若负载不对称,电源中点与负载中点的电位不再相等,称为中点位移,此时负载端各相电压将不对称,电流与线电压也不对称。
在三相四线制星形连接的电路中,如果中线的阻抗足够小,那么负载端各相电压基本对称,线电压也基本对称,从而可瞧出中线在负载不对称时起到了很重要的作用。
但由于负载不对称,因此电流就是不对称的三相电流,这时的中线电流将不再为零。
在三角形连接的电路中,如果负载不对称,负载的线、相电压仍然对称,但线、相电流不再对称。
如果三相电路其中一相或两相开路也属于不对称情况。
3、三相负载接线原则连接后加在每相负载上的电压应等于其额定值。
三、实验设备1.灯箱一个(灯泡,220V,25W)(DG04-S)2.交流电压表一个(300V,600V)(DG053)3.交流电流表一个(5A、10A)(DG053)四、实验内容及步骤1.本实验采用线电压为220V的三相交流电源。
组合逻辑电路的设计实验报告
中国石油大学现代远程教育电工电子学课程实验报告所属教学站：青岛直属学习中心姓名：杜广志学号：年级专业层次：网络16秋专升本学期：实验时间：2016-11-05实验名称：组合逻辑电路的设计小组合作：是○否●小组成员：杜广志1、实验目的：学习用门电路实现组合逻辑电路的设计和调试方法。
2、实验设备及材料：仪器：实验箱元件：74LS00 74LS103、实验原理：1．概述组合逻辑电路又称组合电路，组合电路的输出只决定于当时的外部输入情况，与电路过去状态无关。
因此，组合电路的特点是无“记忆性”。
在组成上组合电路的特点是由各种门电路连接而成，而且连接中没有反馈线存在。
所以各种功能的门电路就是简单的组合逻辑电路。
组合逻辑电路的输入信号和输出信号往往不止一个，其功能描述方法通常有函数表达式、真值表、卡诺图和逻辑图等几种。
组合逻辑电路的分析与设计方法，是立足于小规模集成电路分析和设计的基本方法之一。
2．组合逻辑电路的分析方法分析的任务是：对给定的电路求解其逻辑功能，即求出该电路的输出与输入之间的逻辑关系，通常是用逻辑式或真值表来描述，有时也加上必须的文字说明。
分析的步骤：（1）逐级写出逻辑表达式，最后得到输出逻辑变量与输入逻辑变量之间的逻辑函数式。
（2）化简。
（3）列出真值表。
（4）文字说明上述四个步骤不是一成不变的。
除第一步外，其它三步根据实际情况的要求而采用。
3．组合逻辑电路的设计方法设计的任务是：由给定的功能要求，设计出相应的逻辑电路。
设计的步骤；（1）通过对给定问题的分析，获得真值表。
在分析中要特别注意实际问题如何抽象为几个输入变量和几个输出变量之间的逻辑关系问题，其输出变量之间是否存在约束关系，从而获得真值表或简化真值表。
（2）通过化简得出最简与或式。
（3）必要时进行逻辑式的变更，最后画出逻辑图。
在步骤（1）中，通过对实际问题的分析，往往可以直接获得具有一定简化程序的逻辑函数表达式，后面的步骤不变。
4、实验内容及数据：1、用与非门74LS00实现以下逻辑：化简： F＝ABC F=输入输出F=A B C F＝ABC0 0 0 0 10 0 1 0 10 1 0 0 10 1 1 0 11 0 0 0 11 0 1 0 11 1 0 0 11 1 1 1 0对于F＝ABC F=我们可以通过一个电路来实现，其原理图如下输入输出A B C F1 F20 0 0 灭亮0 0 1 灭亮0 1 0 灭亮0 1 1 灭亮1 0 0 灭亮1 0 1 灭亮1 1 0 灭亮1 1 1 亮灭从试验记录看出，试验结果满足F1＝ABC；F2=。
“三相交流电路”实验报告总结
中线的作用：由左图可知，在不 对称负载星形联结(有中线)电路中， 中线电流不为 0，因而如若去掉中线 必会改变电路中电流的流向，导致各 相负载电压不同(即表 3-2 中不对称 且无中线的情况)，这时部分负载可能 会由于电流过大而烧毁。因此中线起 到了电路中作为各相电流的回路的作 用，能够保证各相负载两端的电压相 同(据表 3-2 也可看出)，就能够保证 负载正常运行，不致损坏。因此中线 3.根据表 3-3 的电压、电流数据计算对在称星、形不联对结称中负是载至三关角重形要联的结，时因的而三在相 总功率，并与两瓦特表法的测量数据进行通比常较的。生产生活中的星形联结三相电 根据本实验电路，可知负载电路均为电路阻都性是，有不中对线电的流。相位产生影响，因此 功率因素为 1，由此，可得：P= IUV×UUV＋IVW×UVW＋IWU×UWU 因而据表 3-3 得：
