机械原理:曲柄滑块机构
机械原理:曲柄滑块机构

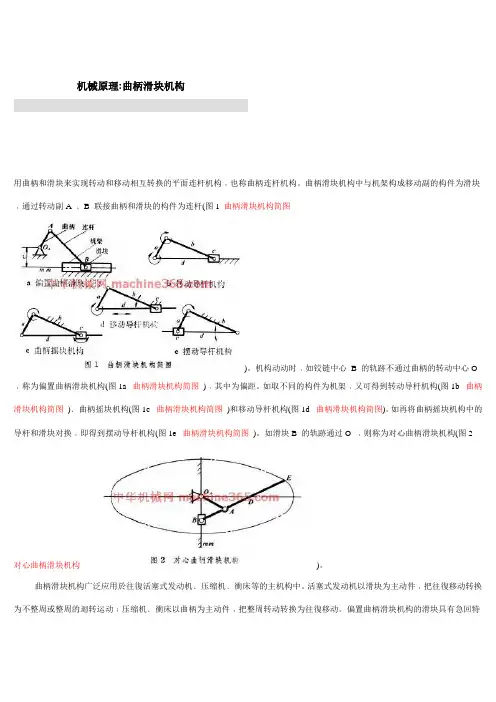

用曲柄和滑块来实现转动和移动相互转换的平面连杆机构﹐也称曲柄连杆机构。
曲柄滑块机构中与机架构成移动副的构件为滑块﹐通过转动副A ﹑B 联接曲柄和滑块的构件为连杆(图1曲柄滑块机构简图
)。
机构动动时﹐如铰链中心B 的轨跡不通过曲柄的转动中心O ﹐称为偏置曲柄滑块机构(图1a 曲柄滑块机构简图)﹐其中为偏距。
如取不同的构件为机架﹐又可得到转动导杆机构(图1b 曲柄滑块机构简图)﹑曲柄摇块机构(图1c 曲柄滑块机构简图)和移动导杆机构(图1d 曲柄滑块机构简图)。
如再将曲柄摇块机构中的导杆和滑块对换﹐即得到摆动导杆机构(图1e 曲柄滑块机构简图)。
如滑块B 的轨跡通过O ﹐则称为对心曲柄滑块机构(图2
对心曲柄滑块机构)。
曲柄滑块机构广泛应用於往復活塞式发动机﹑压缩机﹑衝床等的主机构中。
活塞式发动机以滑块为主动件﹐把往復移动转换为不整周或整周的迴转运动﹔压缩机﹑衝床以曲柄为主动件﹐把整周转动转换为往復移动。
偏置曲柄滑块机构的滑块具有急回特
性﹐锯床就是利用这一特性来达到锯条的慢进和空程急回的目的。
对心曲柄滑块机构中(图2 对心曲柄滑块机构)﹐当O A =AB 时﹐除D 点(AD =AB )的运动轨跡为直线外﹐连杆上其他点都沿椭圆轨跡运动﹐这种机构也称为椭圆仪。
曲柄滑块的运动特性常
用曲柄转角与滑块行程的关係曲线(图3 曲柄滑块机构简图运动特性)来表示。
曲柄滑块机构工作原理
曲柄滑块机构工作原理这种机构的工作原理可以用以下几个步骤来概括:1.曲柄旋转:曲柄是一个刚性的旋转轴,可以固定在机构的一端或者通过其他轴连接到外部动力源。
当曲柄开始旋转时,它将带动整个机构运动。
2.滑块往复:滑块是一个与曲柄配合的零件,它通常是一个平面状的零件,可以沿着一条直线轨道移动。
当曲柄旋转时,曲柄的运动将通过连接杆件传递给滑块,使得滑块产生往复运动。
3.连接杆件传递运动:连接杆件是用于连接曲柄和滑块的零件,通常由一个或多个杆件组成。
当曲柄旋转时,连接杆件将收到曲柄的转动动力,并将其传递给滑块。
连接杆件的长度和形状会影响滑块的运动规律。
4.滑块运动:滑块通过与曲柄和连接杆件的配合,实现直线往复运动。
在曲柄旋转的过程中,滑块先向远离曲柄的方向移动,然后再向曲柄靠近的方向移动,形成往复运动。
曲柄滑块机构的工作原理可以通过物理原理来解释。
当曲柄旋转时,滑块所受到的力会在滑块上产生一个正向或反向的加速度,使得滑块产生往复运动。
曲柄旋转的角度变化与滑块的位移关系可以通过几何学和三角学方法来分析。
曲柄滑块机构是一种简单而有效的机械传动装置,广泛应用于各种机械系统中。
例如,在内燃机中,曲柄滑块机构被用于将活塞的往复运动转换为旋转运动,以驱动曲轴的旋转。
在斜槽传送带中,曲柄滑块机构被用于将连续运动转换为间歇运动,以实现物料的传送。
总之,曲柄滑块机构通过曲柄的旋转运动带动滑块实现直线往复运动。
它的工作原理是通过曲柄和连接杆件之间的配合,将旋转运动转换为直线运动。
曲柄滑块机构在机械传动和运动控制中具有广泛的应用。

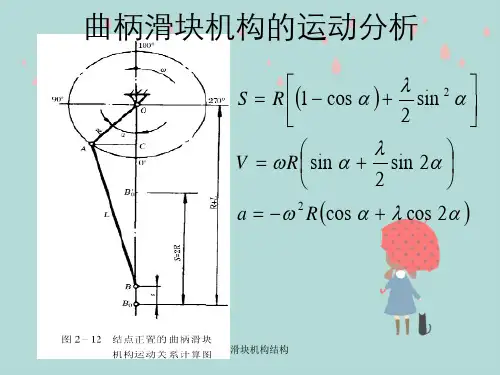

曲柄滑块机构运动规律
12
r sin 2 r 3 sin 2 sin 2 r sin 3 2 l 4 l
(8.16)
从(8.16)出发,又可得近似加速度
3 2 2 r cos 2 r (sin 2 2 sin cos 2) 2 a2 r cos 3 l 4 l 对摆角 可以利用幂级数展开的Maclaurin公式(8.17)
arcsin , 1 (8.18) 6 r arcsin sin (8.7) l 得到摆角的近似模型。 r 粗略一些,可以取 1 sin (8.19)
3
而必要时,可以取
r r3 2 sin 3 sin 3 l 6l
x r cos l 2 r 2 sin2
将位移的表达式(8.1)改写为
(8.1)
1 2
r2 2 x r cos l 1 l 2 sin
a
(1 ) 1 a , 1
(8.12)
10
滑块位移的近似模型为2 r 2 x1 r cos l sin (8.13) 2l 从而有相应的近似速度 dx1 dx1 d r2 1 r sin sin 2 dt d dt 2 l r r sin sin 2 (8.14) 2l 和近似加速度 d1 r 2 a1 r cos cos 2 (8.15) dt l 这里速度和加速度是直接对近似位移模型求导得来, 而不是对v和a的精确表达式(8.4)和(8.5)的近似。 11
4 5 从表上看出:零点在 、 12 12
利用(8.6), l sin r sin r cos 不难由上两式导出 d
齿轮曲柄滑块机构运动原理
齿轮曲柄滑块机构运动原理一、概述齿轮曲柄滑块机构是一种常见的机械传动装置,广泛应用于各种机械设备中。
它由齿轮、曲柄和滑块组成,通过齿轮的转动,使曲柄带动滑块做往复运动。
本文将详细探讨齿轮曲柄滑块机构的运动原理及相关知识。
二、齿轮的工作原理齿轮是齿轮曲柄滑块机构的核心部件,它的工作原理可以总结为以下几点: 1. 齿轮是一种用于传递运动和功的装置,它通过齿与齿的咬合,实现两个轴的传递运动。
2. 齿轮的咬合方式分为外啮合和内啮合两种,外啮合是指两个齿轮的齿向外咬合,内啮合是指两个齿轮的齿向内咬合。
3. 齿轮的传动比是指齿轮的转速之比,可以根据齿轮的齿数计算得到。
4. 齿轮的模数、齿轮的齿距等参数会影响齿轮的传动效果,需要根据具体情况进行选择。
三、曲柄的工作原理曲柄是齿轮曲柄滑块机构的关键部件,它的工作原理主要包括以下几个方面: 1. 曲柄是一种将旋转运动转变为往复运动的装置,通过曲柄的转动,使滑块沿直线往复运动。
2. 曲柄通过连接杆与滑块相连,当曲柄旋转时,通过连接杆传递力量给滑块,使滑块做往复直线运动。
3. 曲柄的转角大小会影响滑块的往复运动速度和加速度,需要根据具体需求对曲柄长度进行选择。
四、滑块的工作原理滑块是齿轮曲柄滑块机构的运动部件,它的工作原理主要有以下几个方面: 1. 滑块通常由可动块和固定块组成,可动块通过曲柄的转动带动滑块做往复运动。
2. 滑块的往复运动可以通过滑块上的导向机构来控制,例如导向轨道、导向柱等。
3. 滑块的往复运动速度和加速度可以通过曲柄转角的大小、曲柄长度、滑块与连接杆的长度等参数进行调节。
五、齿轮曲柄滑块机构的运动原理齿轮曲柄滑块机构的运动原理可以概括为以下几点: 1. 齿轮通过齿与齿的咬合,实现两个轴的传递运动。
2. 曲柄通过旋转运动转变为滑块的往复运动。
3. 滑块的往复运动速度和加速度可以通过调节曲柄转角的大小、曲柄长度、滑块与连接杆的长度等参数进行控制。
曲柄滑块机构结构
曲柄滑块机构结构
• 不同形式的机身承载能力有差异,工艺用 途也不一样。
• 双柱可倾式机身便于从机身背部卸料,有 利于冲压工作的机械化与自动化。但随着 压力机速度的提高和气动顶推装置的普及, 可倾式机身的作用将逐渐变小。
• 升降台式机身可以在较大范围内改变压力 机的装模高度,运用工艺范围较广,但其 承载能力较小。
• 除了增大导向长度来保证滑块的运动精度外, 导轨的形式也是影响滑块运动精度的一个重要 因素。导轨的形式有多种。在开式压力机上, 目前绝大多数采用成双对称布置的90°V形 导轨。
曲柄滑块机构结构
如下图所示的矩形导轨是开式压力机上较理 想的形式,其导向精度高,而摩擦损失小, 只是间隙调整比V形导轨难些。目前,国内 外高性能压力机均采用这一形式。
曲柄滑块机构结构
• 压力机的工作台、垫板及滑块,在负荷状态下, 如果出现如下图所示那样的挠度,平面度就会被 严重破坏,尤其在双动或双点压力机中,这一点 特别明显。
• 这种变形会造成模具的安装面和垫板上平面以及 滑块下平面接触不紧密,引起模具变形。
• 对于冲裁工艺,在冲裁终了时,压力机各受力部 件突然卸载,机身变形恢复,会使凸模以很高的 速度冲入凹模刃口内较大的深度,结果加速了模 具的磨损,降低了模具寿命和冲裁件质量,并且 产生较大的振动和噪声。
曲柄滑块机构的受力分析
曲柄滑块机构结构
曲柄滑块机构结构
曲柄滑块机构的结构
驱动形式: 主要为曲轴式、曲拐式和偏心齿轮式。 a、曲轴式:
曲柄半径是固定的,曲柄行程不可调。 b、曲拐式:
行程可调,但悬臂结构使受力情况较差。 c、偏心齿轮式:
受力状况较好,刚度较大,适用于大、中型压 力机。
曲柄滑块机构结构
曲柄滑块机构运动分析的简便图解法
曲柄滑块机构运动分析的简便图解法曲柄滑块机构是利用多轴关节间通过曲柄滑块机构建立位置联系,实现传动的一类机构。
它包括曲柄轴、滑块和接头、从而实现曲线运动、往复运动、轮廓曲线运动等。
本文主要介绍一种简便的图解法,可用于分析曲柄滑块机构的运动规律。
首先是基本要素的分析,曲柄滑块机构的基本要素有曲柄轴、滑块、接头。
曲柄轴是一种用于变换位置信息的轴,它能够把位置信息传递到滑块上,使滑块形成对应的位置。
滑块能够和曲柄轴之间建立有限的接触,从而使曲柄轴把位置信息传送给接头,形成所需的运动。
其次是图解法的原理及步骤。
曲柄滑块机构的根本是控制曲柄轴运动,它的运动规律是由曲柄轴的运动控制的,而曲柄轴的运动规律是由曲柄滑块机构的特征决定的。
采用图解法可以较容易地描述出曲柄滑块机构的运动规律,从而更好地分析机构的运动特性。
图解法的基本步骤是:第一步,先确定曲柄滑块机构的结构形式,并在平面图中绘制出一个曲柄滑块机构;第二步,在机构结构图中标注它各铰接节点的位置(如轴中心点、滑块中心点等);第三步,当曲柄轴的角度发生变化时,按照基于运动的结构的原理,推算出曲柄滑块机构各连接节点的运动情况,用椭圆形表示滑块的运动轨迹;第四步,根据所得的滑块的运动轨迹的轮廓,进行有关的计算分析,可以得出某些变量与角度的规律,用于描述曲柄滑块机构的运动规律。
综上所述,图解法不仅可以帮助人们更好地理解曲柄滑块机构的运动规律,而且可以有效地解决机构设计问题。
通过图解法可以快速、准确地推导出机构的各种运动要求,从而为曲柄滑块机构的设计提供可靠的理论依据。
结论:图解法是一种利用机构特性计算分析曲柄滑块机构运动规律的简便方法,它既可以提供有效的分析手段,又可以帮助机构设计人员更好地理解机构的运动。
图解法不仅复杂性较小且易于实施,而且其结果可以用于机构的设计和调试。
实验数学八:曲柄滑块机构的运动规律
目录
CONTENTS
• 曲柄滑块机构简介 • 曲柄滑块机构的运动特性 • 曲柄滑块机构的建模与仿真 • 曲柄滑块机构的设计优化 • 曲柄滑块机构的实验研究
01 曲柄滑块机构简介
曲柄滑块机构的基本概念
曲柄滑块机构是一种常见的机械机构 ,由曲柄、滑块和机架组成。曲柄通 常固定在机架上,滑块通过导轨或轴 承与曲柄相连,实现往复运动。
1 2 3
曲柄滑块机构的基本运动规律
曲柄滑块机构是由曲柄、滑块和机架组成的平面 连杆机构,其运动规律包括曲柄的旋转运动和滑 块的往复直线运动。
曲柄滑块机构的运动周期
曲柄滑块机构的运动周期是指完成一个完整的往 复直线运动所需的时间,通常由曲柄的长度和转 速决定。
曲柄滑块机构的运动轨迹
滑块的往复直线运动轨迹取决于曲柄的长度和转 速,可以通过调整曲柄长度和转速来改变轨迹。
曲柄滑块机构可以通过改变曲柄的长 度、角度或滑块的行程等参数,实现 不同的运动规律和功能。
曲柄滑块机构的应用领域
01
曲柄滑块机构广泛应用于各种机 械系统中,如冲压机、压铸机、 剪切机等。
02
在汽车制造领域,曲柄滑块机构 常被用于发动机的配气机构和曲 轴连杆机构中,实现气门的开闭 和活塞的往复运动。
设计一个用于实现大范围运动的曲柄 滑块机构,通过经验法和实验法进行 机构设计和优化。
实例二
设计一个用于实现高速传动的曲柄滑 块机构,通过仿真法模拟机构的运动 过程和特性,并进行实验验证。
05 曲柄滑块机构的实验研究
曲柄滑块机构的实验设备
实验台
用于固定和安装曲柄滑块机构 ,确保机构在实验过程中稳定
02
比较不同参数的影 响
曲柄滑块机构的运动规律共24页
•
6、黄金时代是在我们的前面,而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
ห้องสมุดไป่ตู้
8、你可以很有个性,但某些时候请收 敛。
•
9、只为成功找方法,不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧,便几乎 能克服 任何恐 惧。因 为,请 记住, 除了在 脑海中 ,恐惧 无处藏 身。-- 戴尔. 卡耐基 。
Thank you
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂,怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
曲柄滑块的运动规律

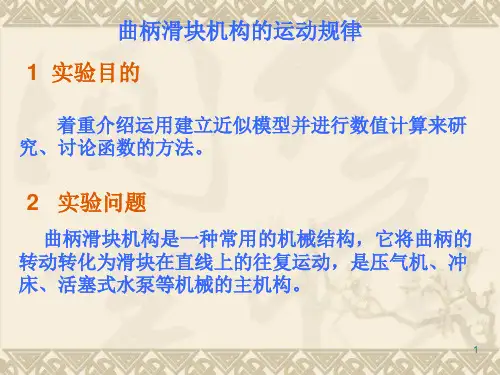

学生实验报告实验课程名称:数学实验实验内容:曲柄滑块机构的运动规律学生姓名侯耀伟学号 1312211105 提交时间: 2015 年 3 月 27 日评分标准:目录1.实验目的-------------------------------------------------------------------22.实验问----------------------------------------------------------------------23.建立数学模型------------------------------------------------------------34.数学近似模型------------------------------------------------------------35.问题的解法与讨论-----------------------------------------------------66.程序设计-----------------------------------------------------------------107.总结------------------------------------------------------------------------111实验目的本实验主要涉及微积分中对函数特性的研究。
