工艺标准库(线路工程)
5.OPGW引下线安装铁塔光缆引下线安装

****工程标准工艺作业指导书(线路部分)工艺名称:OPGW引下线安装/铁塔光缆引下线安装工艺编号:020*******编制:时间:编制:年月日审核:年月日批准:年月日目录1、编制依据 (3)2、标准工艺概述 (3)3、作业前准备工作和条件 (3)3.1 人员准备 (3)3.2机械准备 (4)3.3材料准备 (4)3.4 作业方法和程序交底 (5)3.5 环境条件 (5)4、作业工序和方法 (5)4.1标准工艺工序之间的关系 (5)4.2每道工序的具体实施步骤和操作方法 (6)5、控制、补缺和纠偏重点措施 (8)6、质量验收标准 (9)附表:《国家电网公司输变电优质工程评选办法》的通知(国家电网基建〔2011〕148号)光缆引下线工艺要求 01、编制依据1.1 《电力光纤通信工程验收规范》(DL/5344-2006)1.2 《110-500kV架空电力线路施工及验收规范》(GB50233-2005)1.3 《110kV-500kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)1.4 《国家电网公司输变电工程工艺标准库》(2011版)1.5 《国家电网公司输变电工程施工工艺示范手册》(中国电力出版社出版)1.6 《电力建设安全工作规程第2部分:架空电力线路》(DL5009.2-20)2、标准工艺概述2.1、拟应用的标准工艺名称、作业地点和作业范围本作业指导书工艺编号020*******,工艺名称是OPGW引下线安装/铁塔光缆引下线安装;本施工适用于各种电压等级输电线路新建OPGW工程及OPGW改建工程。
2.2 工艺特点2.2.1 采用规范施工工艺,使其工艺更加合理,提高了适用性,减少质量通病;严格工艺流程,保证工艺美观。
2.2.2 OPGW引下线固定,接头盒和余缆架的安装方式、安装位置,应严格按照设计要求。
特别是OPGW引下线应与塔材保持足够的距离,不得产生风吹摆动现象,以保证OPGW 不碰触摩擦塔材,造成OPGW损伤。
电缆线路工程标准工艺图库(电气部分)

工艺编号项目/工艺名称工艺标准施工要点图片示例0302000000 0302010000 03020101000302010101直埋电缆沟槽开挖(1)通过收资,了解电缆所经地区的管线或障碍物的情况,并在适当位置进行样沟的开挖,开挖深度应大于电缆埋设深度。
(2)按电缆路径开挖沟槽,应满足以下要求:1)自地面至电缆上面外皮的距离,不小于0.7m,35kv及以上为1m。
2)穿越道路和农村时分别为1m和1.2m。
3)穿越城市交通道路和铁路路轨时,应满足设计规范要求并采取保护措施。
4)在寒冷地区施工,开挖深度还应满足电缆敷设于冻土层之下,或采取穿管等特殊措施。
(1)沟槽开挖前应进行围护工作。
(2)电缆敷设工程必须根据批准的设计文件,在敷设前要挖掘足够数量的样洞,查清沿线地下管线和土质情况,以确定电缆的正确走向。
(3)样沟深度应大于电缆敷设深度。
(4)开挖路面时,应将路面铺设材料和泥土分别堆置,堆置处和沟边应保持不小于300mm通道。
堆土高度不宜高于0.7m。
(5)对开挖出的泥土应采取防止扬尘的措施。
(6)在山坡地带直埋电缆,应挖成蛇形曲线,曲线振幅为1.5m,以减缓电缆的敷设坡度,使其最高点受拉力较小,且不易被洪水冲断。
0302010102直埋电缆敷设(1)直埋于地下的电缆上下应铺以不小于100mm厚的软土或沙层,并加盖板两层电缆保护板,第二层保护板必要时用预制钢筋混凝土板加以保护,其覆盖宽度应超过电缆两侧各50mm,然后用预制钢筋混凝土板加以保护。
也可把电缆放入预制钢筋混凝土槽盒内后填满砂或细土,然后盖上槽盒盖。
为识别电缆走向,宜沿电缆敷设路径设置电缆标示。
(2)电缆穿越城市交通道路和铁路路轨时应采取保护措施。
(3)电缆排列整齐,弯度一致,电缆同路径顺行敷设时电缆在转弯处不应出现交叉。
(4)电缆在敷设过程中无机械损伤。
直埋电缆接头盒外应有防止机械损伤的保护盒(环氧树脂接头盒除外)。
(5)电缆穿波纹管敷设时,应沿波纹管顶全长加盖保护板或浇筑厚度不小于100mm的素混凝土,宽度不应小于管外两侧各50mm。
国家电网公司输变电工程工艺标准库(输电线路工程部分)试题

《国家电网公司输变电工程工艺标准库》(送电线路工程部分)填空题:1. 基础施工时水泥,宜采用通用硅酸盐水泥,强度等级≥42.52.基础施工细骨料宜采用中粗砂,当混凝土强度≥C30时,含泥量≤3% .3. 基础施工当细骨料采用碎石或卵石,当混凝土强度≥C30时,含泥量≤1% 。
4. 基础施工外加剂、掺和料;其品种及掺量应根据需要,通过试验确定。
5. 混凝土密实、表面平整、光滑,棱角分明,一次成型。
6. 基础施工允许偏差, 基础根开及对角线:一般塔±1.6‰,高塔±0.6‰.7. 基础施工允许偏差, 整基基础中心位移:顺线路方向 24mm ,横线路方向24mm.8. 基础施工允许偏差, 地脚螺栓露出混凝土面高度: 10mm , -5mm.9. 基础施工同组地脚螺栓对立柱中心偏移,允许偏差 8mm 。
10.岩石锚杆基础施工,成孔尺寸不应小于设计值,且底部应保证设计锥度和高度。
12. 岩石锚杆基础施工,护面浇筑必须与基础浇筑同步实施。
如有护面,厚度不得小于100mm13.冻土地质装配式基础施工,施工中保持冻土稳定免受扰动。
14.浇筑混凝土的模板表面应平整且接缝严密,混凝土浇筑前模板表面应涂脱模剂。
15.钢筋焊接应符合要求,钢筋绑扎牢固、均匀,在同一截面的焊接头错开布置,同截面焊接头数量不得超过50%。
16.混凝土下料高度超过2m时,应采取防止离析措施。
17.基础混凝土应根据季节和气候采取相应的养护措施。
冬期施工应采取防冻措施。
18. 钻孔灌注桩基础施工,孔底沉渣端承桩不大于50mm,摩擦桩不大于 100mm 。
19.岩石锚杆基础施工,对锚孔内的混凝土或砂浆应采取措施减少收缩量。
20.基础施工振捣时,振捣棒与水平面倾斜角30°左右,棒头朝前进方向,插棒间距以300mm~500mm 为宜,防止漏振。
21.基坑回填土应留有 300mm~500mm 的防沉层,防沉层的上部边宽不得小于坑口边宽。
国网标准工艺库变电工程电气部分

国网公司输变电工程标准工艺变电工程(电气部分)编码名称考核标准工艺标准施工要点图例1 02 0 1 0 1 0 1主变压器、油浸式电抗器安装(1)防松件齐全完好;本体牢固稳定且与基础吻合。
每项2分,抽查2处,最多扣6分;(2)附件齐全,安装正确,功能正常,无渗漏油现象,套管无损伤、裂纹。
安装穿芯螺栓应保证两侧螺栓露出长度一致。
每项2分,抽查3处,最多扣10分;(3)本体两侧与接地网两处可靠连接。
外壳、机构箱及本体的接地牢固,且导通良好。
每项2分,抽查3处,最多扣6分;(5)电缆排列整齐、美观固定与防护措施可靠。
每项2分,抽查2处,最多扣4分;(6)均压环安装牢固、平整、无变形;均压环宜在最低处打泄水孔。
每项2分,抽查2处,最多扣4分;(7)气体继电器宜有防雨罩(厂家提供)每项2分,抽查2处,最多扣4分;(8)变压器套管与硬母线连接时应采取伸缩节等防止套管端子受力的措施。
每项2分,抽查2处,最多扣6分;(1)防松件齐全完好,引线支架固定牢固、无损伤;本体牢固稳定地与基础配合。
(2)附件齐全,安装正确,功能正常,无渗漏油。
(3)引出线绝缘层无损伤、裂纹,裸导体外观无毛刺尖角,相间及对地距离符合GBJ149—1990规定。
(4)外壳及本体的接地牢固,且导通良好。
(5)电缆排列整齐、美观,固定与防护措施可靠,有条件时采用封闭桥架,本体上消防感应线排列美观1)变压器运输无异常,冲击记录仪数值符合要求。
(2)基础(预埋件)水平误差<5mm。
(3)本体就位、附件吊装应满足产品说明书的要求,接口阀门密封、开启位置应预先检查。
(4)附件安装前应经过检查或试验合格。
新到绝缘油应按规范抽检,并符合相关标准。
(5)现场安装涉及的密封面清洁、密封圈处理、螺栓紧固力矩应符合产品说明书和相关规范的要求。
安装未涉及的密封面应检查复紧螺栓,确保密封性。
(6)抽真空处理和真空注油:1)真空残压要求:220~330kV≤133Pa,500kV≤133Pa(目标值13Pa),750kV≤13Pa;2)维持真空残压的抽真空时间:220~330kV不得少于8h,500kV不得少于24h,750kV不得少于48h;3)真空注油速率控制在6000L∕h以下,一般为3000~5000L/h,真空注油过程维持规定残压;4)500kV及以上变压器应按产品技术文件要求进行热油循环;5)密封试验:密封试验施加压力为油箱盖上能承受0.03MPa,24h无渗漏。
国家电网公司输变电工程工艺标准库陈伟

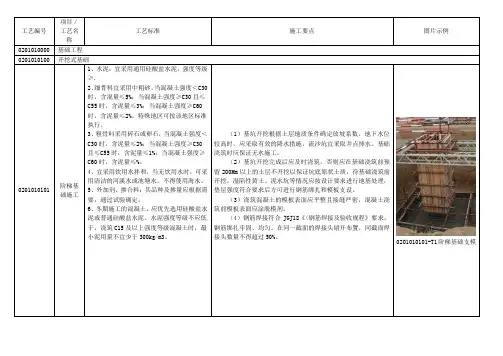

工艺编号项目/工艺名称工艺标准施工要点图片示例020******* 基础工程020******* 开挖式基础020******* 阶梯基础施工1、水泥:宜采用通用硅酸盐水泥,强度等级≥.2、细骨料宜采用中粗砂,当混凝土强度<C30时,含混量≤5%;当混凝土强度≥C30且≤C55时,含泥量≤3%;当混凝土强度≥C60时,含泥量≤2%。
特殊地区可按该地区标准执行。
3、粗骨料采用碎石或卵石,当混凝土强度<C30时,含泥量≤2%;当混凝土强度≥C30且≤C55时,含泥量≤1%;当混凝土强度≥C60时,含泥量≤%。
4、宜采用饮用水拌和,当无饮用水时,可采用清洁的河溪水或池塘水。
不得使用海水。
5、外加剂、掺合料;其品种及掺量应根据需要,通过试验确定。
6、冬期施工的混凝土,应优先选用硅酸盐水泥或普通硅酸盐水泥。
水泥强度等级不应低于,浇筑C15及以上强度等级混凝土时,最小泥用量不宜少于300kg/m3。
(1)基坑开挖根据土层地质条件确定放坡系数。
地下水位较高时,应采取有效的降水措施,流沙坑宜采取井点排水。
基础浇筑时应保证无水施工。
(2)基坑开挖完成后应及时浇筑,否则应在基础浇筑前预留200Mm以上的土层不开挖以保证坑底原状土质,待基础浇筑前开挖。
湿陷性黄土、泥水坑等情况应按设计要求进行地基处理,垫层强度符合要求后方可进行钢筋绑扎和模板支设。
(3)浇筑混凝土的模板表面应平整且接缝严密,混凝土浇筑前模板表面应涂脱模剂。
(4)钢筋焊接符合JGJ18《〈钢筋焊接及验收规程》要求,钢筋绑扎牢固、均匀。
在同一截面的焊接头错开布置,同截面焊接头数量不得超过50%。
020*******-T1阶梯基础支模020******* 阶梯基础施工7.地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。
8.混凝土密实,表面平整、光滑,棱角分明,一次成型。
9.允许偏差:1)基础埋深:100Mm,0Mm。
2)立柱及各底座座断面尺寸:%3)钢筋保护层厚度:-5Mm。
工艺标准库线路工程样本

工艺标准库 (线路工程)专业工艺编码项目/工艺名称工艺标准施工要点实施效果线路阶梯基础施工1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。
2、混凝土密实、表面平整、光滑, 棱角分明, 一次成型。
3、允许偏差。
1) 基础埋深: +80mm, 0mm;2) 立柱及各底座断面尺寸: -0.8%;3) 钢筋保护层厚度: -5mm;4) 基础根开及对角线: ±1.6‰;5) 基础顶面高差: 5mm;6) 同组地脚螺栓对立柱中心偏移: 8mm;7) 地脚螺栓露出混凝土面高度: +10mm, -5mm( 1) 基坑开挖根据土层地质条件确定放坡系数。
地下水位较高时, 应采取有效的降水措施,流沙坑宜采取井点排水。
基础浇筑时应保证无水施工。
( 2) 基坑开挖完成后应及时浇制, 否则应留200mm 以上的土层不开挖以保证坑底原状土质, 基础浇筑前开挖。
湿陷性黄土、泥水坑等情况应按设计要求进行垫层处理, 垫层强度符合要求后方可进行钢筋绑扎和模板支设。
( 3) 浇筑混凝土的模板表面应平整且接缝严密, 混凝土浇筑前模板表面应涂脱模剂。
( 4) 钢筋焊接符合JGJ18 要求, 钢筋绑扎牢固、均匀, 在同一截面的焊接头错开布置, 同截面焊接头数量不得超过50% 。
( 5) 钢筋保护层厚度控制符合设计要求。
( 6) 混凝土浇筑前钢筋、地脚螺栓表面应清理干净。
( 7) 现场浇筑混疑土应采用机械搅拌, 并应采用机械捣固。
( 8) 混凝土下料高度超过2m 时, 应采取防止离析措施。
( 9) 基础混凝土应根据季节和气候采取相应的养护措施。
工艺标准库

工艺标准库 (线路工程)专业工艺编码项目/工艺名称工艺标准施工要点实施效果线路1阶梯基础施工1、地脚螺栓及钢筋规格、数量应符合设计要求且制作工艺良好。
2、混凝土密实、表面平整、光滑,棱角分明,一次成型。
3、允许偏差。
1)基础埋深:+80mm,0mm;2)立柱及各底座断面尺寸:%;3)钢筋保护层厚度:-5mm;4)基础根开及对角线:±‰;5)基础顶面高差:5mm;6)同组地脚螺栓对立柱中心偏移:8mm;7)地脚螺栓露出混凝土面高度:+10mm,-5mm(1)基坑开挖根据土层地质条件确定放坡系数。
地下水位较高时,应采取有效的降水措施,流沙坑宜采取井点排水。
基础浇筑时应保证无水施工。
(2)基坑开挖完成后应及时浇制,否则应留200mm 以上的土层不开挖以保证坑底原状土质,基础浇筑前开挖。
湿陷性黄土、泥水坑等情况应按设计要求进行垫层处理,垫层强度符合要求后方可进行钢筋绑扎和模板支设。
(3)浇筑混凝土的模板表面应平整且接缝严密,混凝土浇筑前模板表面应涂脱模剂。
(4)钢筋焊接符合JGJ18 要求,钢筋绑扎牢固、均匀,在同一截面的焊接头错开布置,同截面焊接头数量不得超过50% 。
(5)钢筋保护层厚度控制符合设计要求。
(6)混凝土浇筑前钢筋、地脚螺栓表面应清理干净。
(7)现场浇筑混疑土应采用机械搅拌,并应采用机械捣固。
(8)混凝土下料高度超过2m 时,应采取防止离析措施。
(9)基础混凝土应根据季节和气候采取相应的养护措施。
线路2接头盒安装1、OPGW接头盒安装在铁塔主材内侧,安装高度宜8~10m,全线安装位置要统一。
2、接头盒进出线要顺畅、圆滑,弯曲半径不得小于设计及制造厂家的规定。
(1)安装位置应符合要求,固定螺栓要紧固。
(2)进出线应顺畅自然,弯曲半径符合要求线路1余缆架安装1、余缆紧密缠绕在余缆架上。
2、余缆架用专用夹具固定在铁塔内侧的适当位置。
(1)余缆要按线的自然弯盘入余缆架,将余缆固定在余缆架上,固定点不少于4处,余缆长度总量放至地面后应有不少于5m 的裕度。
线路工程施工工艺标准国标

线路工程施工工艺标准国标一、前言随着我国电力行业的快速发展,线路工程作为电力系统的重要组成部分,其施工质量直接影响到电力系统的稳定运行和供电可靠性。
为了规范线路工程施工过程,提高施工质量,确保施工安全,制定本标准。
本标准依据国家相关法律法规、行业规范和工程技术标准,结合我国线路工程实际施工情况,对线路工程施工工艺进行规定。
本标准适用于交流500kV及以上、直流±800kV及以上输电线路工程的施工。
二、施工准备1. 施工方案:根据设计文件、施工图纸和技术规范,编制施工方案,明确施工工艺、施工顺序、施工方法、质量要求和安全措施。
2. 施工人员:施工人员应具备相应的专业技术水平、操作技能和安全意识。
施工前应进行技术培训和安全教育。
3. 施工材料:施工材料应符合国家相关标准和设计要求。
材料进货时应进行检验,不合格的材料不得使用。
4. 施工设备:施工设备应满足工程需要,并进行检查、维修和保养,确保设备完好率。
三、施工工艺1. 施工测量:根据设计图纸和施工要求,进行施工测量,包括杆塔位置、线路走向、高程等。
测量结果应符合设计要求。
2. 基础工程:按照设计要求进行基础施工,包括开挖、浇筑、养护等。
基础施工应满足承载力、稳定性和沉降要求。
3. 杆塔工程:根据设计要求,进行杆塔组立。
杆塔组立应满足垂直度、直线度和稳定性要求。
组立后进行接地和防雷装置的安装。
4. 架线工程:架线施工应按照设计要求进行,包括导线、地线和绝缘子的安装。
导线和地线的展放、连接和固定应符合规范要求。
绝缘子安装应保证绝缘性能和机械强度。
5. 防护工程:根据设计要求,进行线路防护设施的施工,包括防振锤、金具串、跳线等。
防护设施应满足抗风、抗冰、抗腐蚀等要求。
6. 调试与验收:施工完成后进行设备调试和工程验收。
调试应保证设备性能达到设计要求,验收应符合国家相关标准和规范。
四、施工质量控制1. 施工过程中,应严格执行施工方案和工艺标准,确保施工质量。
国家电网公司输变电工程标准工艺库(变电土建)项目划分表

03
屋外场地工程
01
围墙
01
0101030101
清水砖墙
02
0101030102
砂浆饰面砌体墙
03
0101030103
围墙预制压顶
04
0101030104
围墙变形缝
05
0101030105
预制板墙
06
0101030106
格栅式围墙
02
标志墙
01
0101030201
标志墙
03
大门
01
0101030301
05
0101020105
保护帽(地面以上部分)
06
0101020106
独立避雷针
02
设备支架及基础
01
0101020201
设备支架
02
0101020202
现浇清水混凝土设备基础(电抗器、GIS等大体积砼)
03
0101020203
现浇清水混凝土设备基础(其它设备)
03
设备基础预埋件
01
0101020301
冷凝水
04
0101011504
室内外机连接及电气部分
16
建筑给水
01
0101011601
给水管道预留和预埋
02
0101011602
室内给水管道
03
0101011603
给水设备
17
建筑排水
01
0101011701
室内排水管道布置
02
0101011702
雨水管道明排
03
0101011703
雨水管道暗敷
04
国家电网公司输变电工程标准工艺库(变电土建)项目划分表
输变电工程建设标准工艺相关问题

输变电工程建设标准工艺相关问题一、执行“工艺标准库”应注意的主要问题1、P43建筑物雨蓬(有组织排水)在“工艺标准(5)雨蓬上雨水采取有组织排水,就近接入主水落管或单独设臵水落管(并距离地面900mm处设臵检修口),且排水畅通,外观工艺美观,固定牢固,具体做法依照图纸施工。
”目前,我们基本没有按照标准工艺做。
2、P47“建筑室内配电箱、开关及插座”中“工艺标准”的“(4)开关距地面1.3m,距离门框边缘200mm,开关位臵与灯具位臵相对应。
同一室内采用相同型号开关,并列安装且安装高度一致,并列安装的接线开关的相邻间距≥20mm。
”;“施工要点”的“(5)…….插座安装时距地300mm,淋浴间插座距地1.8m,同一室内并列安装的插座安装高度一致,在有爆炸、火灾危险的场所,应选用防爆型开关。
管路敷设时,应尽量减少弯曲。
要求在土建施工时,将管路埋入墙体和楼板内,不允许刻槽。
”在上述两个方面,我们大多数工程没有按照标准工艺组织施工和验收。
3、P49“建筑物屋面避雷带”在“工艺标准”的“⑶引下线应暗敷。
断线卡距离室外地面高度统一(1.5~1.8m),离建筑物边或转角处距离统一,应避开窗户、空调和落水管等,并便于检测。
⑷断接卡保护措施应采取暗敷断线盒。
断线盒尺寸为300mm(高)×210mm(宽)×120mm(厚)。
”目前,很多工程项目没有按照标准工艺,同时也是工程建设标准强制性条文规定执行。
4、P54“空调冷凝水”中“施工要点”的“⑵当冷凝水管较长时可采用悬挂方式,支架间距为1~1.2mm,并确保排水坡度。
⑶应在空调室外挂机基础内设臵冷凝水泄水孔,并增加有组织排水。
”很多工程项目,设计和施工都没有考虑,比较随意设臵。
5、P61“雨水管道敷设”中“施工要点”的“⑸雨水管道的安装不得与生活污水管道连接,室内暗装的雨水管道必须做灌水试验,灌水高度必须到每根立管上部的雨水斗。
灌水试验持续1h,不渗不漏,雨水斗边屋面连接处严密不漏。
电线穿管和敷线工艺标准

电线穿管和敷线工艺标准1 适用范围本工艺标准适用于照明配线工程的管内穿线安装工程。
2 施工准备2.1 材料要求:2.1.1 绝缘导线:导线的规格、型号必须符合设计要求,并有出厂合格证。
2.1.2 镀锌铁丝或钢丝:应顺直无背扣、扭接等现象,并具有相应的机械拉力。
2.1.3 护口:应根据管径的大小选择相应规格的护口。
2.1.4 螺旋接线钮:应根据导线截面和导线的根数选择相应型号的加强型绝缘钢壳螺旋接线钮。
2.1.5 尼龙压接线帽:适用于2.5mm2以下铜导线的压接,其规格有大号、中号、小号三种,可根据导线截面和根数选择使用。
2.1.6 套管:有铜套管、铝套管,铜铝过渡过套管三种,选用时应采用与导线材质规格相适应的套管。
2.1.7 接线端子:应根据导线的总根数和总截面选择相应规格的接线端子。
2.1.8 焊锡: 由锡、铅和锑等元素组合的低熔点(185~260°C)合金。
焊锡制成条状或丝状。
2.1.9 焊剂:能清除污物和抑制工件表面氧化物。
一般焊接应采用松香液,将天然松香溶解在酒精中制成乳状液体,适用于铜及铜合金焊件。
2.1.10辅助材料: 橡胶(或粘塑料)绝缘带、黑胶布、滑石粉、布条等。
2.2 主要机具:克丝钳、尖嘴钳、剥线钳、压接钳、放线架、放线车;电炉、锡锅、锡斗、锡勺、电烙铁;一字批、十字批、电工刀、高凳、万用表、兆欧表。
2.3 作业条件:2.3.1 配管工程或线槽安装工程配合土建结构施工完毕。
2.3.2 高层建筑中的强电竖井、弱电竖井、综合布线竖井内,配管及线槽安装完毕。
2.3.3 配合土建工程顶棚施工配管或线槽安装完毕。
3 操作工艺3.1 工艺流程:选择导线→扫管→穿带线→放线及断线→导线与带线的绑扎→管口带护口→导线连接→线路检查绝缘摇测。
3.2 选择导线:3.2.1 应根据设计图要求选择导线,进(出)户的导线宜使用橡胶绝缘导线。
3.2.2 相线、中性线及保护地线的颜色应加以区分,用淡蓝颜色的导线为中性线,用黄绿颜色相间的导线为保护地线。
国家电网公司输变电工程标准工艺管理规定

规章制度编码:国网(基建/3)186-2015国家电网公司输变电工程标准工艺管理办法第一章总则第一条为全面深化应用标准工艺,持续提升输变电工程质量和工艺水平,全面创建优质工程,依据《国家电网公司基建质量管理规定》等制度,制定本办法。
第二条本办法所称标准工艺,是对公司输变电工程质量管理、工艺设计、施工工艺和施工技术等方面成熟经验、有效措施的总结与提炼而形成的系列成果,由输变电工程“工艺标准库”、“典型施工方法”、“标准工艺设计图集”等组成,经公司统一发布、推广应用。
标准工艺具有技术先进、安全可靠、经济适用、便于推广等特点,是工程项目开展施工图工艺设计、施工方案制定、施工工艺选择等相关工作的重要依据。
第三条公司依据“统一研究、集中发布、全面推广、严格考核”的原则进行标准工艺全过程管理。
第四条本规定适用于公司建设管理的35千伏及以上输变电工程(含新建变电站同期配套10千伏出线工程)的标准工艺管理,其他工程参照执行。
第二章职责分工第五条国网基建部管理职责(一)负责公司系统输变电工程标准工艺的归口管理。
(二)负责组织开展标准工艺的深化研究、成果发布。
(三)指导标准工艺应用与实施工作。
对省公司级单位标准工艺的应用管理情况进行检查、评价、考核。
(四)负责组织标准工艺应用培训,组织召开标准工艺研究与应用现场交流会,总结、推广工作经验。
第六条省公司级单位(包括省(直辖市、自治区)电力公司和公司直属建设公司,以下同)基建管理部门管理职责(一)负责所辖区域标准工艺应用管理工作。
(二)在年度质量管理策划方案中编制标准工艺应用专篇,明确标准工艺管理目标及措施。
(三)负责对建设管理单位(负责具体工程项目建设管理的省公司级单位、地市供电企业、县供电企业,以下同)标准工艺实施管理的督导、检查、考核工作,负责组织在本单位投资或建设管理的输变电工程中全面应用标准工艺。
(四)负责组织标准工艺应用培训,组织召开标准工艺研究与应用现场交流会,总结、推广工作经验。
架空线路的导线架设施工工艺标准

架空线路的导线架设施工工艺标准XDQB2007—D—011 范围本工艺标准适用于10kV及以下架空配电线路的导线架设安装工程。
2 施工准备2.1 材料要求:2.1.1 所采用的器材、材料应符合国家现行技术标准的规定,并应有产品合格证。
2.1.2 导线:2.1.2.1 导线不应有松股、交叉、折叠、断裂及破损等缺陷,裸铝绞线不应有严重腐蚀现象。
2.1.2.2 不应有严重腐蚀现象。
2.1.2.3 绝缘导线表面应平整,光滑、色泽均匀,绝缘层厚度应符合规定。
绝缘层应挤包紧密,且易剥离、绝缘线端部应有密封措施。
2.1.2.4 导线最小截面应符合表3-76所示数值。
导线最小截面(m㎡)表3-762.1.3 悬式绝缘子、蝶式绝缘子2.1.3.1 瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。
2.1.3.2 瓷釉光滑,无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。
2.1.3.3 弹簧销、垫的弹力适宜。
2.1.3.4 高压绝缘子的交流耐压试验结果必须符合施工规范的规定。
2.1.4 绑线:裸导线的绑线应选用与导线同金属的单股线,直径不应小于2.0mm,绝缘导线应选用绝缘绑线。
2.1.5 耐张线夹、并沟线夹、钳压管、铝带2.1.5.1 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.2 线夹转动灵活,与导线接触面符合要求。
2.1.5.3 碗头挂板、平行挂板、直角挂板、U型挂环、球头挂环、拉板、曲型垫等。
2.1.5.4 表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。
2.1.5.5 应热镀锌,镀锌良好,镀锌层无录音落,锈蚀现象。
2.1.6 螺栓:2.1.6.1 螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
2.1.6.2 螺杆与螺母的配合应良好,加大尺寸的内螺纹与有镀层的外螺纹配合,其公差应符合现行国家标准《普通螺纹直径1~300mm公差》的粗牙三级标准。
2.1.6.3 螺栓宜有防松装置,防松装置弹力应适宜,厚度应符合规定。
2016年版工艺标准库

(工艺标准库2016)架空线路电气工程子库一览表00 架线工程00 导地线展放01 导地线展放施工00 导地线压接01 导线耐张管压接02 大截面导线耐张管压接03 导线接续管压接04 大截面导线接续管压接05 导线补修06 地线耐张管压接07 地线接续管压接08 铝包钢绞线耐张管压接09 铝包钢绞线接续管压接00 导地线弧垂01 导线弧垂控制02 地线弧垂控制00 导线悬垂绝缘子串安装01 导线Ⅰ型悬垂绝缘子串安装02 导线Ⅴ型悬垂绝缘子串安装00 导线耐张绝缘子串安装01 单联导线耐张绝缘子串安装02 多联导线耐张绝缘子串安装00 均压环、屏蔽环安装01 均压环、屏蔽环安装施工00 地线悬垂金具安装01 绝缘型地线悬垂金具安装02 接地型地线悬垂金具安装00 地线耐张金具安装01 绝缘型地线耐张金具安装02 接地型地线耐张金具安装00 引流线制作01 软引流线制作02 “扁担式”硬引流线制作03 笼式硬引流线制作04 铝管式硬引流线制作00 防振锤安装01 导线防振锤安装02 地线防振锤安装03 预绞式防振锤安装00 阻尼线安装01 阻尼线安装00 间隔棒安装01 线夹式间隔棒安装02 预绞式间隔棒安装03 相间间隔棒安装00 OPGW弧垂01 OPGW弧垂控制00 OPGW悬垂串安装01 OPGW悬垂串安装00 OPGW耐张串安装01 OPGW接头型耐张串安装02 OPGW直通型耐张串安装03 OPGW架构型耐张串安装00 OPGW防振锤安装01 OPGW防振锤安装施工00 OPGW引下线安装01 铁塔OPGW引下线安装02 架构OPGW引下线安装00 OPGW接头盒01 光纤熔接与布线02 接头盒安装00 OPGW余缆安装01 余缆架安装00 全介质自承式光缆(ADSS)01 ADSS弧垂控制02 ADSS悬垂串安装03 ADSS接头型耐张串安装04 ADSS直通型耐张串安装05 ADSS防振鞭安装00 接地工程接地安装接地引下线安装接地体制作3 接地模块安装线路防护塔位牌塔位牌安装相位标识相位标识牌安装警示牌警示牌安装高塔航空标识架线工程导地线展放导地线压接导地线弧垂。
国家电网公司输变电工程工艺标准库(线路基础施工部分)

艺名称020******* 基础工程020******* 开挖式基础020******* 阶梯基础施工(1)水泥。
宜采用通用硅酸盐水泥,强度等级≥42.5。
(2)细骨料宜采用中砂,当混凝土强度≤C25时,含泥量≤5%(对有抗冻、抗渗或其他特殊要求的,含泥量≤30%),泥块含量≤2.0%(对有抗冻、抗渗或其他特殊要求的,泥块含量≤1.0%);当混凝土强度≥C30且≤C55时,含泥量≤3%,泥块含量≤1.09%;当混凝土强度≥C60时,含泥量≤2%,泥块含量≤0.5%。
(3)粗骨料采用碎石或卵石,当混凝土强度≤C25时,含泥量≤2% (对有抗冻、抗渗或其他特殊要求的,含泥量≤1.0%)、泥块含量≤0.7%(对有抗冻、抗渗或其他特殊要求的,泥块含量≤0.5%);当混凝土强度≥C30且≤C55时,含泥量≤1%,泥块含量≤0.5%;当混凝土强度≥C60时,含泥量≤0.5泥块含量≤0.2%。
(4)宜采用饮用水或经检测合格的地表水、地下水、再生水拌和及养护,不得使用海水(5)外加剂、掺合料。
其品种及掺量应根据需要,通过试验确定。
(1)基坑开挖前应做好对塔位中心桩的保护措施,对于施工中不便于保留的中心桩,应在基础外围设置辅助桩,保留原始记录,基础浇筑完成后,应及时恢复中心桩(2)基坑开挖根据土层地质条件确定放坡系数,根据地形、地质条件,优选挖掘机进行机械开挖。
地下水位较高时,应采取有效的降水措施,流沙坑宜采取井点排水。
基础浇筑时应保证无水施工。
3)基坑开挖完成后应及时浇筑。
湿陷性黄土、泥水坑等情况应按设计要求进行地基处理垫层强度符合要求后方可进行钢筋绑扎和模板支设。
(4)浇筑混凝土的模板表面应平整且接缝严密,混凝土浇筑前模板表面应涂脱模剂(5)钢筋加工符合GB50204《混凝土结构工程施工质量验收规范》要求,钢筋箍筋、拉筋的末端应按设计要求做弯钩,弯钩的弯折角度、弯折后平直段长度应符合标准规定。
钢筋连接符合JGJ18《钢筋焊接及验收规程》和JGJ107《钢筋机械连接技术规程》要求,在同一连接区段内的接头错开布置,接头数量不得超过50%。
线路施工工艺标准

线路施工工艺标准第一条管道施工(一)管道施工规范管道路由(位置)合理,距离最短,小区内管道一般为1孔,小区接入管道可规划2孔,管道建筑形式宜采用塑料管道。
管道深度(管顶至路面):绿化带、草坪≥50cm;一般路面≥70cm。
管道宽度:便于放管施工操作。
材料质量:指定厂家或甲供材,质量符合标准(管材无变形及其他明显缺陷)。
1.管道施工注意事项1.在绿化上开挖应把草皮放置阴凉处,沟槽开挖不宜过宽、建筑垃圾不得乱堆乱放,应做到及时开挖及时恢复,绿化要及时浇水保养。
2.水泥路面开挖时必须先用切割机切开缝再破路面且不宜过宽。
管道敷设后及时夯实、修复、现场清理干净。
车行道一定要注意混凝土标号达到要求。
3.共用管道要注意走线位置,及时回复原状。
尤其是槽式管道。
4.遇到障碍造成管道埋深不够时,可采取水泥包封、钢管敷设等特殊处理措施。
5.现场材料尽量堆放在较为隐蔽、不妨碍交通、通行的地方。
材料堆放有序、整齐。
2.小区及商住楼建筑地下通信管道建设要求1.地下通信管道应纳入住宅小区及商住楼整体地下设施管线的规划,应与住宅小区及商住楼道路同步建设,并应符合下列规定:(1)地下通信管道在穿越道路、小桥等地段时,应采用预埋敷设方式。
(2)地下通信管道应与信息提供商主干管道、交接箱引上管相衔接。
(3)地下通信管道的路由宜以通信业务接入点为中心向外辐射,应选择在人行道、人行道旁绿化带及车行道下。
(4)地下通信管道应与高压电力管、热力管、燃气管保持安全的距离,并宜靠近通信业务量较大的道路一侧。
(5)通信管道不应选在易受到强烈振动的地段。
2.地下通信管道的管孔数应按远期光缆条数、规格和管群组合类型及备用孔数确定。
管孔总数量应满足信息提供商的需要,并应包括住宅小区及商住楼的内部计算机网络及弱电系统需求的管孔,并应符合下列规定:(1)通信管道可按不同直径的通信光缆与其他电缆敷设要求采用不同管径的管材进行组合。
(2)通信管道的管孔内径不应小于线缆外径的1.25倍。
