MapInfo使用指导书

MapInfo网规网优使用指导书一、M apInfo简介MapInfo 是一个地理信息数据处理软件简单的说就是一个电子地图处理软件它提供定位生成简单的电子地图数据/信息的地理化标注等功能。

我们主要利用它来进行网络规划、地理化显示、路测分析等。

在MapInfo中有两个重要概念表（tab）和工作空间（workspace）。

表(tab)：表是MapInfo 能够中打开的基本单位,表中包含了我们所需要的相关信息可以通过EXCEL 文件文本文件DBF文件等在MapInfo 中生成表格。

工作空间(workspace)：工作空间是在MapInfo中同时打开的多个表格的集合。

此处的集合不是指多个表格的物理集合而是指的是当前打开表格的路径的集合. 如果出于某个特殊目的需要多次同时打开多个表格那么就可以在第一次打开完所有的表格。

以后保存当前工作空间,下次直接打开工作空间而不用一个一个表格的打开。

二、基本功能介绍1、地图标注功能MapInfo提供了数据的地理化标注功能, 我们可以选择表格中存在的原始数据或者是对特殊处理过的数据进行标注,比如同时标注基站名称、BaseID 等，如下图：25,377我们可以通过增加new Table的方式，对地理显示信息进行画图和加入标注。

操作步骤如下：1、File菜单下New Table，建立新的表格；2、Map菜单下Layer Control 里，在原有的工作空间里将新建的图层选上，并设置为可编辑；3、选用画图工具菜单，即可对菜单进行编辑，以下是某区域密集城区LAC区分界示意图：2、查询功能使用这个功能,可以帮助按照我们的要求迅速的找到我们需要信息,并且在MapInfo 的主窗口中进行定位.MapInfo提供了简单查找和使用SQL 进行高级查找的功能如下图如使用MapInfo 的FIND 功能,查找某个小区完成相关设置后,点击OK 弹出窗口3、输出MapInfo 当前窗口为图片当我们在MapInfo 完成了相关处理后,有时需要把结果作为图片输出,一般都是用拷贝屏幕,然后粘贴到画图中,其实MapInfo 也提供了这样的功能新建Layout 窗口具体见下图或者使用【EDIT】菜单下的【copy map window】来拷贝当前窗口。

网优新手学习资料整理之cellmaker小工具制作mapinfo图层扇区图

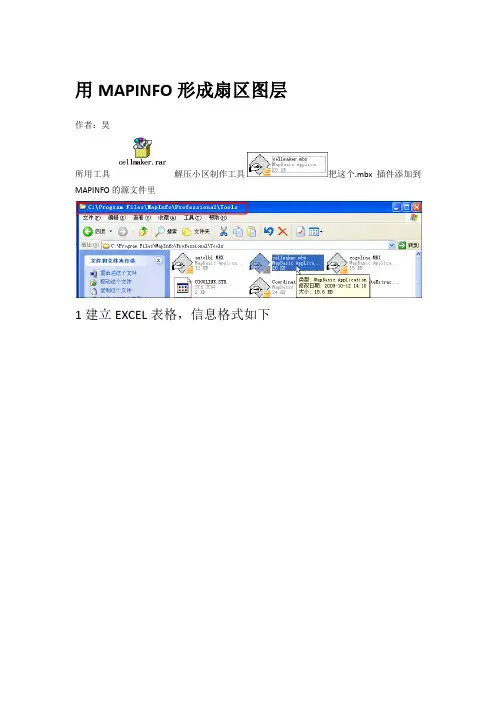

用MAPINFO形成扇区图层
作者：昊
所用工具解压小区制作工具把这个.mbx插件添加到MAPINFO的源文件里
1建立EXCEL表格，信息格式如下
半功率角，这里为了美观，我把900MHz的设为60，1800MHz的设为30。

2把EXCEL表格文件另存为”文本文件（制表符分隔）”.txt格式，一路点是，然后关闭EXCEL表格
3打开MAPINFO软件
点击工具管理器
你的MAPINFO里就会出现cellmaker的工具栏，证明你已经添加成功。

4文件打开，选择.txt文件类型。

选择没有字符集转换，确定。

确定后如下图：
这样就生成了一个.TAB文件，打开生成的文件。

选择小区（也就是分ABC），点击确定。

选择对应的选项，继续
Continue之后，你期待的小区图层就出来了。

如果不好找到，就点击显示标注选项。

然后放大到你看着方便的地步。

最后打开你的地图图层，一个完整美观的图层就展现在你面前了。

以下是效果图，可以自行修改一些细节，适合自己使用：
注：本文由本人自己学习整理，也在于巩固所学作个简单的记录，纰漏之处请多见谅。

Mapinfo图层制作-新版网优图层工具V3.0

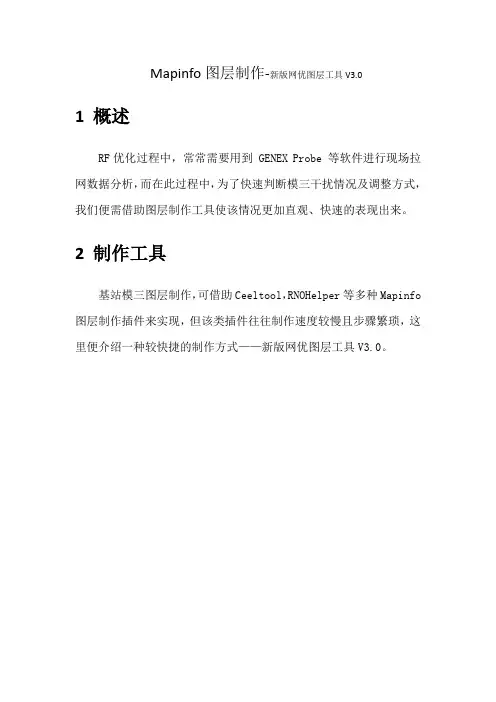

Mapinfo图层制作-新版网优图层工具V3.0
1概述
RF优化过程中，常常需要用到 GENEX Probe 等软件进行现场拉网数据分析，而在此过程中，为了快速判断模三干扰情况及调整方式，我们便需借助图层制作工具使该情况更加直观、快速的表现出来。

2制作工具
基站模三图层制作，可借助Ceeltool，RNOHelper等多种Mapinfo 图层制作插件来实现，但该类插件往往制作速度较慢且步骤繁琐，这里便介绍一种较快捷的制作方式——新版网优图层工具V3.0。

3步骤3.1打开工具
3.2导入工参
注意：不选Height，否则无法制作。

3.4导入mapinfo
前后数据情况：
3.6导入Tab文件及地图
3.7修改站点显示名称1、右键选择图层属性
2、修改显示属性
3.8制作完成
4总结
相对于Ceeltool，RNOHelper等多种Mapinfo图层制作插件，该工具制作的图层在完整性上稍逊一筹，但得益于它的制作快速、步骤简洁等特点，该工具仍不失为一种方便的RF优化图层制作途径，在一些特定的情景中，一样也能为我们的日常工作提供不可或缺的帮助。

新版网优图层工具使用说明书

新版网优图层工具使用帮助（v4.0.0）一：基站扇区制作1、点击打开指定目录excel文件（包含工参表格）2、匹配4个必须的字段：基站名、经度、纬度、方位角a、先点击左边字段列表框的字段，再点击字段匹配文本框，就能把excel工参表字段匹配到相应位置（必须匹配4个：基站名、经度、纬度、方位角，可选匹配：类型，MOD_PCI）。

b、类型：如果未勾选，则基站图层按当前界面设置生成，如果勾选，则点击打开详细分类设置，生成更为细致的分类图层。

3、LTE—mod勾选：基站扇区颜色按PCI的MOD3,MOD6除余显示，颜色可点击设置。

4、边框粗细：基站扇区边框线条的粗细（颜色可选，默认蓝色）5、扇区半径：以半径来确定所生成基站的大小。

（填充颜色可选，如果勾选MOD，默认为蓝色，则按MOD颜色优先显示）。

6、标注大小：显示基站名称字体的大小，（颜色可选，默认淡黄色）7、半功率角：每个扇区边框夹角，决定扇区的胖瘦（后面数字为绘制扇区时的栅格点，越大，扇区绘制点越少）8：海拔高度：GE显示中，3D显示时候，扇区的海拔高度（绝对高度）。

9、不透明度：GE显示中，填充颜色的透明度，值越小，填充颜色越透明。

10、Name_LOD/Cell_LOD：站名LOD/扇区_LOD,勾选后决定是否增加分级显示，（ps:lod分级显示：设置视野及分级像素，使得每个扇区/站名拥有一个显示区域，当在GE当前窗口中，包含设置的区域，分级像素达到设定值，才会显示基站，这样在屏幕区域外的点就不会全部导入GE,不至于GE一次性导入太多数据导致卡顿的问题，缺点：因为要为每个点设置视野区域和分级像素，所以生成的图层文件大小将变得更大，这时候，可以生成压缩kmz格式来解决），数据量大的时候考虑勾选使用，否则GE容易出现卡顿现象。

11、保存设置：允许用户把当前各中设定的值保存为模版文件（模版名称自定），当要导入模版时候，只要双击保存设置列表框对应的模版名称，即可快速导入模版设定值，在多种类型生成中，节省大量设置时间。

MAPINFO插件SEESITE在C网中的应用

SeeSite主要功能介绍：（1）
• 优化的基站扇形半径大小。根据基站站距大小来决定所画基站扇形的大小，避免基站扇形过大交叠显示（城区）或过小（基站分布较少的乡下）；同时，支持对重叠小区进行移位显示，方便分析。（目前多数MAPINFO工具没有这个功能，很多郊区基站太小，城区基站重叠严重）支持任意字段定位查询。本工具支持CI或 SITEID或模糊基站名查询，使定位到目的小区的方法更多，更快速。（不用对表结构操作，使用简单）支持扇区正反邻区查询（反向邻区查询可以帮助我们有效的检查邻区互配问题）
SeeSite主要功能介绍：（3）
• 支持直接生成GOOGLE EARTH的KML文件。 • 常用查询工具包括：ElangB表查询、天线覆盖距离计算、驻波比损耗计算。 • 地图上即时增加站点，修改PN、CI等参数，并支持导出工参信息。节约大量工参修改时间。 • 根据小区话务量自动生成话务量专题地图，便于分析网络负荷，合理调整覆盖。
SeeSite使用--导入Excel文件创建点
• 将含有X，Y或Lon，Lat或 Longitude，Latidude字段的Excel文件导入，并选择创建点的样式，将在当前窗口中创建点图层。
SeeSite使用--导入话务或Region到表RFcon
• 导入的文件格式如下：
• CELLID字段可以为ci或CELL_ID， TCH，Traffic，Region字段可以任选一，导入时会提示那个字段更新成功！在菜单选择“导入话务或Region到表RFcon”，再选择将要导入的 Excel文件，SeeSite即将导入文件的TCH和Traffic字段或Region字段到RFcon表中。
SeeSite使用--工具栏按钮说明

19.mapinfo使用技巧

网优常用辅助软件的使用（mapinfo篇）目录1. 我如何根据工参制作一幅基站拓扑图？ (3)2.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？ (7)3. 我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？ (8)4. 如何制作专题制图？ (9)5. 我想做一幅区域划分图，怎么做？ (13)6. 我想要获取一幅地图图元的经纬度，怎么做？ (15)7. 如何在地图上获取一块区域的面积？ (20)8. 如何在地图上查询特定的图元？ (22)9. 我在下面地市办公，可是暂时还没有买到电子地图，可工作又需要一定的地图进行辅助，怎么办？ (27)我如何根据工参制作一幅基站拓扑图？所需：Mapinfo、sitesee插件、工参表（包含经纬度）⑴首先打开Mapinfo选择Tools—Run MapBasic Program，找到sitesee.mbx所在位置，点击打开后。

在Table 菜单下增加了WFI Sitesee子菜单。

⑵打开工参表（示例）由于Mapinfo打开xls文件时较为复杂，我们通常是将xls转换为txt后再导入Mapinfo中。

打开工参表后，点击“文件—另存为”注意选择保存类型为“文本文件（制表符分隔）（*.txt）”。

而后在Mapinfo中，点击“文件—打开”注意打开文件类型选择，点击打开后，注意如下对话框中红色部分的选择字体的设置设置为不用转换，并采用第一行作为列标题。

点击OK后即成功导入表。

⑶点击Table—WFI SiteSee—Create Site Boundaries将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。

⑷点击File—Open打开生成的Tab文件如图1.我不想生成扇区图，我只想生成点状的基站分布图，怎么做？⑴按照生成基站拓扑图的所讲的方法将工参数据转换成txt格式文件并用Mapinfo打开⑵点击Table—Create Points注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度作为x轴，纬度作为y 轴。

Mapinfo使用大全(基础易懂)

前言MapInfo使用是网络规划优化中一个重要的软件,熟练的使用,可以有效清晰的提高我们工作的效率.下文是我在学习工作中积累总结的各种MapInfo使用,希望对大家有所帮助.1 使用MapInfo插件sitesee制作基站扇区图和站点图1.1测试小区信息（工参）一般系统侧人整理一个全网工参表,制作图可以有两种操作方法.1、现用工参表,先把工参表中的Sector信息转化成TXT格式的.2、打开MapInfo软件,将TXT的工参表导入MapInfo软件中.3、选择如下图：4、注意打勾,点击OK5、出现如下图6、制作站点图：点击table菜单中Greate points选项,如下图点击上图圆圈,选择站点的形状、大小、颜色,选择圆圈的经纬度,点OK,站点图制作完成.站点图制作有利于区分新建站和原站7、使用sitesee插件制作基站扇区图,打开sitesee插件,点击圆圈8、选择如下图,纬度、经度、扇区的大小（一般选择0.1或者0.2）波瓣角（一般选择65、45、30）,在选择“方位角”点OK9、扇区图制作完成,显示基站名选择上图的站名就可以同时显示站名和PN的方法,选择“Expression”,出现对画框,选择“站名+PN”点OK另外一种方法：标准EXCELL表格,EXCELL里面的项需要从总工参表里取.下图是标准EXCELL表格,可以借用E:\软件使用说明\MapInfo使用\扇区图形（1）用MapInfo打开标准EXCELL表格,如图（2）选择“other”出现右边对话框,将A1该为A2,点OK,左图圆圈打勾,出现下面对话框,点OK（3）出现如下的图（4）与上面制作站点图和扇区图操作一样2. MapInfo中TAB格式制作和MIF格式文件的转化1、新建一个TAB文件这样一个新的TAB文件就建立成功2、新TAB文件,是为了画测试路线、BSC分组区域、话务载频区域,还有测试分组图画测试路线,双击线条,出现对话框,可以在TAB上输出字体3、TAB文件转化成mif文件格式,鼎立6.3支持mif格式的测试路线图点击table菜单中Import选项mif格式文件完成3.创建主题地图1、首先打开全网扇区图或者站点图,点击table菜单中Greate Thematic Map 选项2、点击Nest根据不同的条件设置区分地图,可以BSC、话务载频、割接开通批次等3、根据如下话务载频情况设置不同的颜色4、点OK,得到如下图我们画BSC区域、话务载频区域都是依照上面的不同颜色区分而画.4.利用Mapper插件检查邻区是否合理1、将全网工参表制作成“site_info无锡”的形式,格式如下图C:\Documents andSettings\Administrat2、将添加的邻区关系制作成“邻区关系”的形式,格式如下C:\Documents andSettings\Administrat3、将两个EXCELL表格转化为TXT格式的4、打开MapInfo软件,同时打开“Mapper插件”5、点击“Import or Conver Cell Sectors”将至做好的全网工参导入,出现如下对话框如图6、点击MapInfo中“File”菜单“open”, 然后将“邻区关系”导入,,在“文件类型”选项框中选择“带界定符的ASCII(*.txt)”的选项如图7、点击“打开”如下对话框,选择最后一个上图勾一定要打上8、点OK,会出现如下图所示的对话框,MapInfo软件将会在存放NBR 的文件里自动生成1个NBR.TAB文件9、点击MapInfo中“File”菜单“Close Table”选项10、出现对话框,删除“邻区”表格11、点击MapInfo工具栏里的“Mapper”→“Neighbors”→“Load Per Cell Pair Table”,出现下图所示画面,将刚才做的“邻区”文件打开12、选中并打开MapInfo自动生成的邻区.TAB文件,弹出如下图所示窗口13、显示SN号,点击MapInfo工具栏里的“Mapper”→“Lobel Per Cell”→“Cell Abbreviations”,如下图所示：14、将“邻区关系”打开,点击MapInfo工具栏里的“Mapper”→“Neighbors ”→“Intra Switch On”如下图所示：15、由于基站较多,所以要用到快速查找功能,点击MapInfo工具栏里的“Mapper”→“Find”→“Cell Abbreviation”,在“NAME_ABBREVI”中输入基站名称,比如WUXI2002点击确定,如下图所示：16、MapInfo会自动找到的WUXI2002基站,如图所示17.然后点击地图右侧的绘图工具栏里的选择键,如下图红圈圈起来的图标所示：18 最后点击“WUXI2002基站”任意一个扇区,便可以显示出它所有添加的邻区关系,如下图,检查是否邻区关系合理.6.其它一些用法1、MapInfo指示经纬度、添加基站如图可以显示任何地方的经纬度如图添加基站,右击图下面,选择cosmetic layor, 点击右面,得到基站,点击上图,对话框中的“把经纬度复制上去,选择图的大小、颜色、形状2、MapInfo中快速查询基站按“Ctrl +F”得到如下对话框,选择要查询的项,给要查询的基站标识一个形状,可以快速查询全网的基站.3、将MapInfo中的基站信息转化EXCLL表格里点击上图,将需要的基站圈起来,双击,按“Ctrl +C”,可以复制到EXCLL里,包括基站的所有信息.撰稿人：牛晓昆。

mapInfo的基本使用——重叠覆盖渲染图及问题小区标注

mapInfo的基本使用——重叠覆盖渲染图制作及问题小区标注通过学习本次操作，我们可以mapinfo上制作重叠覆盖渲染图，方便快速定位重叠覆盖区域，标注重叠覆盖小区，方便宏观把握问题，有错之处恳请大神指点，希望对还不知道的兄弟有所帮助。

一、我们为了宏观把控，可以在mapinfo里面把问题小区标注出来，比如重叠覆盖问题小区。

1、首先我们先把工参表里添加重叠覆盖小区的覆盖度和是否是否是重叠覆盖小区，然后再制作工参图层，制作工参图层前面已经说过，这次就不在重复。

如下图所示：2、制作好工参图层后我们也是在地图里面的创建专属地图里面制作选择个人的选项，在选择重叠覆盖，如下图红框所示：3、选中之后双击，制作专属地图，（注意：字段里面必须的选择是否是重叠覆盖小区）如下图所示4、选择之后点击下一步，再选择式样，可对问题小区进行编辑，如下图：5、之后我们就可以对问题小区进行颜色编辑，之后点击确定，如下图所示：6、所有都做好之后就可以选确定，就可以把问题小区标注出来，如下图所示：二、在地图上制作重叠覆盖渲染图，我们可以快速定位重叠覆盖区域1、步骤一都一样，制作工参图层，为了方便，我们只做城区的渲染图，把区域导进mapinfo里面去，如下图所示：2、之后就可以制作专属地图，首先选择模板，如下红框所示，然后选择下一步，如下图所示：3、选择下一步之后，我们选择制作渲染图的来源，及范围选择和保存路径，再单击下一步，如下图所示：4、选择下一步之后我们先设置小区的大小及覆盖半径，如下图：4.1注意，在设置小区大小是只能设置最小，设置好之后点击OK，如下图所示：5、之后再选择式样，其中方法里面要选择自定义取值范围，然后在选择重叠覆盖度对应的数字就可以，之后选择确定，如下图所示：6、之后再点击确定，就可以用制作重叠覆盖渲染图，如下所示：更多mapinfo相关操作可微信搜索公众号网优随笔，或下面二维码添加关注查看。

MapInfo指标栅格化

MapInfo指标栅格化--- 林镇先在日常工作中，往往需要把带有地理化信息的指标进行栅格化，并在地图上呈现。

例如我们手头上有一份LTE-MR采集到的带有经纬度的用户电平数据采样点，如何在地图上进行栅格化呈现呢，以下将结合MapInfo操作进行说明。

1、在地图上创建指定大小的空白栅格栅格大小一般取50*50m，100*100m的正方形格子，通常可由研发人员通过mapbasic编程来创建。

但网优人员多数不懂编程，此时可借助Mapinfo 自带的插件Grid Maker进行绘制，操作步骤如下：1）Mapinfo中添加Grid Maker工具在Mapinfo中Tools--Tool Manager中添加Grid Maker，打钩，如下图所示：2）设置好参数，绘制空白栅格打开GridMaker工具，设置Extents中的经纬度范围，参照下图，东南西北不要写反了，否则生成不了栅格。

然后再修改Spacing between lines，即正方形栅格的边长，这里我设置50米，并根据需要选择保持位置和文件名，我这里默认保存为Grid.tab，其他参数默认，如下图所示：点击ok，等待一会之后（视你设置的区域大小），就会生成以下栅格。

注意需要通过添加图层才会在地图窗口中显示，生成的栅格图层效果如下：放大后会发现每个格子有唯一的标注，如下图所示：到这一步，空白栅格创建已经完成了，接下来就需要将空白栅格关联上数据指标。

2、创建专题地图1）首先创建点手头上拿到的指标表格如下：文件-打开，打开表格，选择对应的文件格式，如excel，csv表等，打开表并创建点，操作如下图所示：设置好创建点的参数，选择表格，经纬度字段，注意x为经度，Y为纬度，其他默认，如下图：创建点完成之后，点击添加图层，将点图层显示到地图窗口。

2）创建专题地图点击主菜单：地图-创建专题地图，弹出以下窗口，选择要创建专题地图的类型，因为我们的对象是栅格，这里需要选择Ranges（区域）-Region Ranges Default（或者可以选择自己之前已经设置好的图例，例如我这里之前已设置好RSRP的图例），如下图：选好要专题地图的类型之后，选择Next，弹出以下对话框，这一步非常关键，如下图：选择第一步创建的栅格图层选择Join，进行外连接查询点击Join之后，会弹出一个对话框：选择数据来源图层计算方式要进行栅格呈现指标上图的3个选项框说明如下：Get value from table：指定数据来源于哪张表，这里我们选择刚刚创建的“平均电平”图层。

网优中经常遇到的几种Mapinfo功能讲解学习

网优中经常遇到的几种Mapinfo功能一、基站查找功能MAPINFO是网优普遍使用的软件，但是因为无法进行定位基站，使查找基站时只能按照经纬度在地图上拖动，相当麻烦，其实Mapyifo中可以有自动定位功能，具体打开方法如下：1、打开Mapyifo工具软件，然后导入基站数据，按以下步骤操作。

2、在表结构中选择使用的基站图层（即需查找内容所在表）3、在需要定位的索引中打勾，如站名或者小区标识，点确定4、确认搜索表、查找对象所在列，便可以直接使用Ctrl + F 实现查找功能。

查找到的地点会用标注符号做出标记，默认为空五角星，可以更换样式及颜色，见下图。

5、找到查找站点，并标注（如果查找站点不在当前所视窗口内，查找后便自动将查找站点居中）二、如何导入.excel数据Mapyifo支持2种格式文件的导入.excel和.txt 2种格式导入方法略有不同，下面将对如何导入.excel和.txt做简要的说明及图解。

（注意表格是否存在公式的数据，经纬度的小数点应为实心，而不是句号）2.1 如何导入.excel数据1、通过打开找到需要导入的表格（注意所选格式及首选视图）2、打开所选表格，命名范围选择其他，并在（以选中范围的上以行作为列标题）前打勾。

在其他范围内，将A1改为A2.然后点击确定。

3、确定后，基站数据就被导入，然后选中表----创建点。

此步操作就是对导入数据以点的形式在Mapinfo中表现出来。

4、需修改内容包括：为哪个表创建点，使用符号，经度，纬度。

确认无误后，点确定，此时将会在导入表格同目录下生成与表格同名的.TAB .ID .MAP文件，5、生成3个图层文件后，就可以关闭浏览窗口，重新打开，就可以看到TAB文件了，直接打开即可。

6、直接打开后，就可以看到很多的黑色实心点，每个点代表一个基站，通过右键图层控制，可以对标注内容，标注字体的大小，锚点等进行修改7、可以通过插件将实心点，根据具体的方位角把基站以扇区形式显示出来，（也可以通过插件直接将表格导入，但是还有创建点的过程，根据个人习惯操作方法也略有不同）8、生成后效果如下图所示：2.2 如何导入.txt数据1、打开Mapinfo，导入.txt文件，（往往因为表格的格式或者是经纬度的问题，导致无法导入.excel文件，但是可以转换为.txt文件，一般均可以正常导入）2、注意文件字符集的选择，并在以第一行作为标题前打勾3、打开.txt文件后，同样会提示创建点，其余的步骤也导入.excel文件一样，故后续步骤略。

电子地图Mapinfo软件使用简介

广东省电信工程有限公司东莞分公司无线工程部
Mapinfo地图的文件格式
• 一般来讲，只要是用mapinfo打开过的数据文件， mapinfo就会为这些数据文件建表，至少包括2个文件。
– *.tab文件：该文件较小，用来描述组织文件的格式及表的结构
– *.dat文件：这种情况下还可能是*.xls、*.dbf等，分别对应 EXCEL文件和数据库文件
广东省电信工程有限公司东莞分公司无线工程部
电子地图组成
• 移动通信用数字地图包含以下内容： – 数字高程模型（DEM数据）： • 是按规定分辨率等间隔表示的地面高程数据，采用栅格数据结构； – 地面覆盖模型（DOM数据）： • 是按规定分辨率等间隔表示的地面覆盖类型，采用栅格数据结构； – 线状地物模型（LDM数据）： • 是以弧段坐标表示的线状地物平面位置，采用矢量数据结构； – 建筑群空间分布模型（BDM数据）： • 描述建筑物的平面位置和高度数据，采用栅格数据结构或矢量数据结构。
提纲
概述地图常用术语解析
地图拍摄与扫描地球学概念地理坐标地图投影
Mapinfo地理信息化软件的使用
广东省电信工程有限公司东莞分公司无线工程部
地理坐标 • 大地坐标系
– 1954坐标系、1980坐标系
• 地心坐标系
– WGS-84坐标系、
广东省电信工程有限公司东莞分公司无线工程部
广东省电信工程有限公司东莞分公司无线工程部
Tab格式和mif格式文件的转换
• 打开tab格式的地图，选择菜单中，“表”－ >“转出”，将tab格式文件选择转换成mif格式文件，完成。
广东省电信工程有限公司东莞分公司无线工程部
栅格图像处理
• 栅格地图经过转换，才能具备经纬度地理信息

MapInfo软件在网络优化及工程设计中的应用

MapInfo软件在网络优化及工程设计中的应用张惠岳军（中国移动通信集团设计院有限公司北京100080）摘　要　Ma pInfo软件是在我们日常网络优化和设计工作中的一款常用软件，该软件因其能方便直观的展现数据和地理信息的关系而得到了广泛的应用，本文详细介绍了Ma pInf o软件在无线网络优化和设计中的一些基础应用以及工程师在日常工作中开发出来一些插件的应用技巧与场景。

关键词　Ma pInfo Google Ear th路测1引言Map In fo软件作为一款能将图形和文字信息完善结合的软件工具，将所需要的信息资料形象、直观地与地理图形紧密地联结起来，能提供大量常用的分析、查询功能，并将结果以图形或表格的方式显示出来，是在我们日常网络优化和设计工作中的一款常用软件，本文详细介绍了Map In fo软件在无线网络优化和设计中的一些基础应用以及工程师们在日常工作中开发出来一些插件的应用技巧与场景,从而使我们能够更好的利用Map In fo软件，提高工作效率。

2M apInfo的基本概念Map In fo软件是美国MapInfo公司推出的一系列桌面地理信息系统软件，该软件具备强大的图形表达及处理功能、实用的关系型数据库功能、灵活的数据查询分析功能、多样化的数据可视表达方式、并且提供功能强大的系统开发工具、方便灵活的图形输入输出功能、能够支持多种硬件操作平台，在很多领域有着广泛的应用。

在我们日常无线网络工程设计及优化中应用较多的是Map In fo Pr ofessional系列，该系列是一套基于Win d ows平台的地图化信息解决方案，可以方便、直观的展现数据和地理信息的关系，通过周密而详细的数据分析，帮助我们从地理的角度更好地理解数据信息，使得我们做出更客观的分析和决策。

Map In fo的含义是“Map pi ng+In form at ion（地图+信息）”即：地图对象+属性数据。

MapIn fo电子地图一个很重要的概念就是图层和图元，其以MapIn fo 表的形式组织所有潜在信息，每个表都是一组用来在地图中创建图层的Map In fo文件，通常包含以下几个文件：<文件名>.t ab:描述Map In fo表的结构。

mapinfo软件操作方法

Mapinfo软件常用操作以MAPINFO11.0中文版为例进行说明。

一、新建图层操作无效覆盖区域、物理网格、逻辑网格分别建立图层。

顶端菜单：“文件->新建表”：图1新建表步骤1图示出现“新建表窗口”如下：图2新建表步骤2图示在“新建表窗口”中选择Open New Mapper，如果已经打开了一个地图窗口，也可以选择Add to Current Mapper。

选择Create New 创建一个新的表结构。

点击“Create…”按钮，出现“新建表结构”的窗口如下：图3新建表步骤3图示在“新建表结构窗口”的下部输入Name、Type、Width用于定义字段的名字、类型和长度。

每输入完一个字段Name、Type和Width，点击窗口右上部的Add Field 按钮进入下一个字段的定义。

各图层字段要求见附件二。

所有字段定义完成后，点击“新建表结构窗口”下部的Create…按钮，出现如下保存窗口，选择合适的路径，输入文件名后保存tab文件，保存类型选择默认的tab文件。

图4新建表步骤4图示经过以上操作，空白的网格图层就新建并定义好了。

二、网格划分及去除重叠区域方法1)网格划分方法步骤一、使用顶端菜单：“文件->打开”或工具栏上的“打开”按钮，打开各参考图层（如各种场景地理图层、市场营销网格、网优网格、综合接入区、业务量、用户数、集团客户及大客户等，使用较高版本的Mapinfo打开航空图）；步骤二、与步骤一同样的方法打开前一节建立的空白网格图层，并设置网格图层可编辑，如下图：图11网格划分示意图1步骤三、网格图层设置为可编辑后，使用“多边形”绘图工具开始绘制物理网格，如下图：图12网格划分示意图2步骤四、从独立的校园、景区、乡镇镇区、交通枢纽、CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域开始，参考各图层的边界，绘制物理网格，相同性质的区域可适度连片。

如下图红色线条为物理网格，圈定了广州中医药大学和广东药学院，并进行了周围相同性质建筑的适当连片，参考了23类场景边界、营销网格边界、网优网格边界、综合接入区边界、航空图的街道和建筑物、业务量图层、用户数图层、室分建筑物库等；图13网格划分示意图3步骤五、检查并设置网格图层处于可选择状态，如下图：图14网格划分示意图4步骤六、使用“信息”工具，并点击刚画好的网格，对网格的“序号”、“网格编号”、“网格名称”、“业务区”四个字段进行编辑填写，其他字段后续再进行批量处理（每画好一个网格可进行字段编辑并保存图层）。

mapinfo使用说明

3.2.6 网格划分流程修正
对网格进行分级分析后，部分网格的边界调整会根据需要进一步的修正调整。完整的网格划分流程图示如下：
图 3.2.1 网格划分完整流程示意图
网格编号、图层字段要求、线型要求详见附件。
4. 网格分级方法 4.1 网格分级思路
物理网格与逻辑网格分别建立分级体系，物理网格从业务量、用户分布及行为（包括终端分布的分析）、市场重要性、用户投诉等纬度进行叠加分析，逻辑网格从交通干线属性和客流量等角度进行分析，物理、逻辑网格各自分为三类：一类精品网格、二类赶超网格、三类潜力网格。
需要注意的是，在无效面积区域内也可能有交通干线分布，所以逻辑网格可以在有效面积、无效面积分布，而物理网格只能在有效面积内划分。
1.3.3 小结
有效面积、无效面积、物理网格、逻辑网格关系如下图所示：
图 1.3.4 各名词概念逻辑关系图注：本地网面积 =本地网有效面积 +本地网无效面积本地网有效面积 =本地网所有物理网格面积之和无效面积与有效面积无重叠区域物理网格之间无重叠区域逻辑网格与物理网格、无效面积可重叠
3.2 网格划分步骤 3.2.1 专题网格及重要区域划分
打开各参考图层，新建物理网格图层文件，逐个圈画独立的校园、景区、交通枢纽、 CBD、党政机关、大型聚集场馆、地标性建筑区域、产业园区、高层住宅区等区域。需要关注的内容为： 1) 校园、景区边界原则上与现有 KML 文件保持一致，相同性质的区域可适度连片。 2) 每画一个网格需要及时添加网格编号及名称信息，便于后续信息化处理，其他网格划分也需及时添加信息。
4.2 物理网格
根据业务量数据对网格进行初步分级，然后再叠加用户分布、市场重要性、用户投诉数据对网格分级结果进行调整，具体流程如下图所示：

电子地图、Mapinfo软件使用简介(V1.0)

Mapinfo地图的文件格式
一般来讲，只要是用mapinfo打开过的数据文件，mapinfo就会为这些数据文件建表，至少包括2个文件。 *.tab文件：该文件较小，用来描述组织文件的格式及表的结构 *.dat文件：这种情况下还可能是*.xls、*.dbf等，分别对应EXCEL文件和数据库文件其它mapinfo文件还有： *.id：连接数据和对象的文件 *.map：描述图形对象，其文件结构类似于*.id文件 *.aid：应用于微软ACCESS表 *.ind：索引文件，用于对象数据查找 *.mif：不能直接被mapinfo识别，需要转成tab文件，参见后面介绍
名称标注
Water
水系
包括河流、湖泊、水库、海岸线、渠道、运河
主要水系的名称标注
Landmark
绿地
包括农田、草地、公园、高尔夫球场
主要绿地的名称标注
Public
标志性建筑物
包括市区内所有的主要、高大的建筑物
名称的标注
Town
城镇
地市级驻地、县级市驻地、乡镇级驻地
名称的标注
Area
行政区划界限
包括地级市、县驻地
地图扫描与栅格图像矢量化
地图扫描：利用扫描仪对纸质地图进行扫描，获得电子地图；扫描分辨率和灰度等级与所获得的图像质量在密切关系，扫描分辨率愈高、灰度级数目愈多，则图像的质量愈好，但过高会影响扫描速度和占用太多的存贮空间；栅格图像矢量化：数字地图有栅格和矢量两种形式，可相互转换的。栅格图象矢量化是指利用一定的算法，将栅格图象中包含的信息提取出来，以矢量的方式来描述空间地理的特性。常采用的转换流程是二值化、细化、跟踪。
地球学概念
地球学概念
参考椭球体凡与局部地区（一个或几个国家）的大地水准面符合得最好的旋转椭球，称之为“参考椭球”。如GRS 80、Krassovsky、WGS84等

MapInfo操作指导

比较常用的一些地理信息系统软件，具体包括三家美国 GIS 开发商 ESRI， Intergraph 和 MapInfo 的软件产品，以及三个国产软件：MapGIS，GeoStar 和 Citystar。其中 MapInfo 是在无线通信网络规划中比较常使用的一款软件，本章主要对此软件的功能及使用方法进行一个介绍，着重于无线网络规划优化中的应用。
i
3.7.1 生成扇区图层.........................................................................................................................41 3.7.2 创建和渲染.............................................................................................................................41 附录 A 参考文献 .........................................................................................................................................45
ii
第1章概述
地理信息系统 GIS 是以采集、存储、管理、描述和分析与地球表面及空间地理分布有关的数据的信息系统。它是以地理空间数据库为基础，在计算机硬件、软件环境支持下，对空间相关数据进行采集、管理、操作、分析、模拟和显示，并采用地理模型分析方法，实时提供多种空间和动态的地理信息，为地理研究、综合评价、管理、定量分析和决策服务而建立的一类计算机应用系统。
