煤炭矿井矿图绘制基本要求

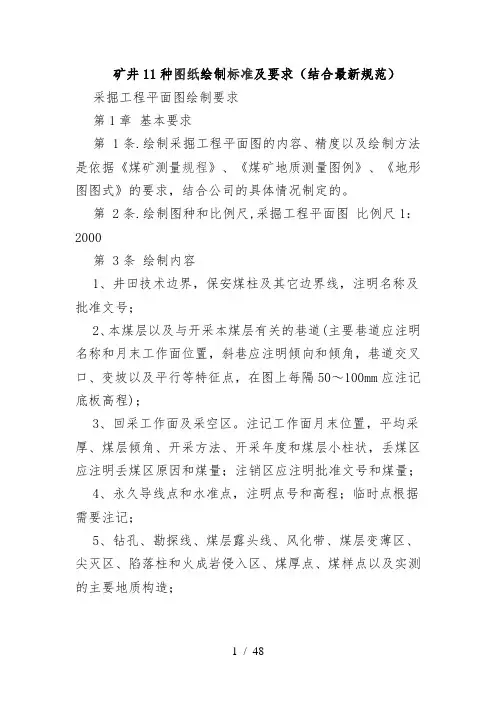

四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编二0 一五年十一月3.1 基本要求3.1.1矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸内容布置适当，根据实际变化及时填绘和标注。

3.1.2图纸中必须有图框线、图签、图例等主要要素；图签栏内容须齐全，必须有业主或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

3.1.3矿图按准确、及时、完整、美观的原则进行绘制。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，内容齐全、完整、几何关系正确。

计算机制图过程中图中不同要素应采用不同色彩进行区分。

3.1.4 井上下对照图及水文地质图比例要求原则为1:2000或1:5000 ,采掘工程平面图比例要求原则为1:2000。

图纸资料至少能反映矿井及周边100m范围内的真实情况，首、计曲线及高程等注记必须与图纸比例相适应。

井上下对照图及采掘工程平面图图中标示的采、掘工程必须能反映矿井正常生产期间至少3个月内的工程进展真实情况，如实填绘井巷位置及采掘进度。

图纸中必须标注指北针。

3.1.5高程精度要求：巷道底板高程和地面控制点高程精度取0.001m;井口、井底、钻孔孔口、采高、见煤高程及煤厚精度取0.01m，断层落差、煤仓高程精度取0.1m。

3.1.6 名称标注线：引线倾角45 °，引线线宽0.1mm,标注线线宽0.3mm=3.1.7字体要求：除工作面编号及剖面线编号应采用黑体外，所有汉字、字母、数字均应采用仿宋体。

3.1.8 字体大小要求：原则上井筒名称字高 3.5mm；巷道名称、工作面编号、边界、露头、断层等字高3mm工作面回采日期、钻孔编号注记字高 2.5mm；煤厚、断层产状要素等字高为2mm测点高程字高1.5mm；剖面线（勘探线）字高为6mm实际制图中字高亦可根据图纸美观、协调程度进行相应调整。

3.1.9图例及说明文字字高一般为 3.0mm,图例应反映全图中所有元素，图例比例与图纸内各要素比例应一致，图例及说明文字具体字号及位置应根据图纸美观、协调程度进行调整。

图中说明文字主要补充图纸难以表述清楚的内容及图中需强调的重要要素。

3.5矿井通风系统图绘制基本要求3.5.1根据采掘工程平（立）面图绘制。

3.5.2示意图图幅宜采用A1或A2标准图纸绘制，图中除测风站需标注完整通风参数外，其余用风地点需在巷道上方标注风量Q=_m 3/min，风速V= m/s。

风量、风速单位在说明文字中进行描述，标注时可省略。

3.5.3示意图所有井巷用双线（或一粗一细）绘制，巷道两线条之间宽度 3.0mm粗线线宽0.6mm,细线线宽0.15mm。

3.5.4 通风网路图一般绘制于通风系统图上，根据简易程度，可按A4或A3图幅绘制，但不绘制图框。

节点编号与通风系统图一致，根据实际情况应尽量合理简化节点，减少绕线线路；网络图中不交汇的巷道交叉时用直径3mm的半圆形绕线绘制，网络图整体形状应为椭圆形。

3.5.5图中应标注风流方向及各类通风设施（含密闭、风门、风桥等）、局部通风机、风筒、避难硐室/避难所的具体位置。

3.5.6 主要通风机型号及功能参数标注应以表格形式反映于风井附近，局部通风机型号及功能参数标注应以表格形式反映于局部通风机附近。

3.6井下避灾路线图绘制基本要求3.6.1井下避灾路线图可采用采掘工程平面图或通风系统图绘制。

3.6.2图中使用不同符号标示采掘工作面发生火灾、瓦斯/煤尘爆炸、水灾事故后的避灾路线。

3.6.3图上应标注的主要内容有：各类通风设施（含密闭、风门、风桥、防爆门等）、风流方向、局部通风机、风筒、避难硐室/避难所、通讯电话等。

3.6.4 图中应说明避难硐室设计额定人数，未设置避难硐室的需说明不设置的批准文件及文号；需说明各类灾害避险原则。

3.8井下传感器布置及安全监测监控系统图绘制基本要求3.8.1图中标明监测监控系统的型号、中心站安装位置、中心站设备配置、分站安装位置、分站编号、分站型号、传感器安装位置、声光报警器安装位置、断电器安装位置。

3.8.2图中标明避难硐室的分站安装位置、分站编号、分站型号、传感器安装位置、传感器类型及传感器数量。

3.8.3图中说明矿井瓦斯等级、煤层自然发火等级、煤尘爆炸危险倾向性，各地点甲烷传感器报警、断电、复电浓度值。

3.10矿井人员定位系统图绘制基本要求3.10.1采用采掘工程平面图或通风系统图绘制，通信电缆线宽0.6mm,其它装置及设施线宽0.2mmo3.10.2图中标明人员定位系统的型号、分站型号、读卡器型号及安装位置。

3.10.3图中标明避难硐室的人员定位系统分站型号、读卡器型号及安装位置。

3.11矿井安全监控系统断电控制图制基本要求3.11.1图中标明安全监测监控系统的型号、甲烷传感器安装位置、传输电缆型号、馈电传感器的安装位置及型号。

3.11.2图中标明断电器的分站编号、型号、安装位置。

3.11.3图中说明甲烷传感器的报警、断电、复电浓度值。

3.15压风自救系统图绘制基本要求3.15.1采用采掘工程平面图或通风系统图绘制，图中除供气管道外的其它装置及设施采用0.20mm的细线绘制，主管线宽0.7mm支管线宽0.4mm。

3.15.2图中标明空气压缩机型号、额定排气量及额定排气压力、配置电动机型号、功率及工作电压。

3.15.3图中标明储气罐的型号、储气量及工作压力。

3.15.4 图中标明各种阀门的型号、公称直径和工作压力。

3.15.5图中标明压风自救装置的位置、型号和数量。

3.15.6图中标明每组自救装置或急救袋数量。

3.15.7图中标明压风自救系统管路的管材、规格和长度。

3.15.8图中标明避难硐室内自救系统装置的数量或每组的急救袋数量。

3.15.9图中应说明空气压缩站设置地点、标高；储气罐出口管路上设置释压阀，释压阀的口径和释放压力等主要要素。

3.17井下消防洒水及供水施救系统图绘制基本要求3.17.1采用采掘工程平面图或通风系统图绘制。

3.17.2图中除供水管路外的其它装置及设施采用0.2mm的细线绘制。

3.17.3井下供水施救系统管道与井下消防洒水系统管道采用不同管道分别供水时，应分系统绘制。

3.17.4图中标明井下消防洒水及供水施救系统的三通与阀门、消火栓的设置位置和间隔距离。

3.17.5图中标明井下消防洒水及供水施救系统的空气净化水幕和隔爆装置的设置位置。

3.17.6图中标明管道型号和长度。

3.17.7在绘制井下消防洒水及供水施救系统图时应在图中的适当位置（一般在主要进水井口附近）绘制出高位贮水池以及水池主要配管及阀门示意图，并在示意图附近注明采用水池的个数、有效容积及设置标高（池底标高）等参数。

3.17.8如井下消防洒水及供水施救系统采用动压供水装置，则应在图中相应位置标注出动压供水装置的示意图（如加压水泵、水箱或水仓的示意图），以及动压供水装置之间的接管和安装阀门示意图，并在示意图旁标注相应的技术参数（设备型号、流量和动压供水压力等）。

4主要图例及表格4.3矿井通凤系统图主要图例新鲜凤流红色，图例长12m 叫 覽3血 回凤凤流——5■蓝邑，囲例股口mm, ®3uim通凤图巷道巷谴宽3n 叫新鲜凤流红色，回凤凤流葢色，上细下 粗，细践践宽0.15mm ・粗颔钱宽（kbumi4.2采掘工程平面图主要图例说明红色，卒圆直径按巷道实际寛度绘制，设族超 出巷道边界伽叫 间距4nini 红色，设施超出巷逍边界1. 5mm,宽帥叫间距斗血 红色，设施寛Mm4.4井下避灾路线图主要图例水靈讎农賂线® ^ 側Ji 径3皿叭 箭头字体2.弘叫绿:色 火究魁舆雖线 ©——- 圆直径3mm,箭头^15mm 5字体2. %啊红色 瓦斯讎灾路线 ®—* 圖直径3na 叫箭头长15mn],字体2. 5皿叫童色 粉尘蹬寅路线® ■圆克径亦叫 箭头-fclStnm,字体2.创叫黒色 避寅合并賂蝮圆问距3mm风门------------------------ ■iL. ----------------------<|> D P T 1r调节风门临时密闭风桥 栅栏 防火门 防爆门 红色，设施超出巷道边界5叫设施寛2俪 红甌 读話宣线菽长厦1加叫谨施超出乘逋边尿0. 5m红色’图闵寬度饷叫商度6负 测凤站 主餐通凤机 周部逋风桩 凤便 红色，图例宽度加帕 离度6価红色.学圆超出巷逋1呗设廳超出比逋边界\m,箭头长l （kmr红色，设施直线段长1師魚枣義段），场何总良乃叭 单侧髙度按卷遒宽度1空绘制（号曲大圆直经伽叫 小圆直经亦恥 帝头长门间叫 字体3m 叫 前为轴逾式，后为离心式，风机参数标注详见比】8节 圆直径血動圆内填功率，功率字高2mm 深红色*每酋去3imn.世1伽，间隔lmni平面节点号 ®""ST"辍红色，圆直轻3何叫 编号字高2狮 网络节点号 深红色，圆直轻曲叫编号字商4血 推进方向深红色*图例高度帥忸箭头长度Mmm4,5抽放瓦斯管路系统图主要图例4托矿井安全监测装备布置图主要图例4.7矿井通信联络系统图主要图例4.0矿井人员定位系统图主要图例4.9井下运输系统图主要图例4.10压凤自救系统图主要图例4J1矿井排水系统示意图主要图例4.12井下消防洒水及供水施救系统图主要图例4.13图例表格、图签、图框说明：R蔻格绘制于图纸左下角，距图框内捌3血肌菇表内文字采用4号仿宋休.3、双下划线，间距】・Omni,上倾粗Q+ 5mm,下线＜Q. 2m4, 表名称文字采用4号黑也图签图框4.16图幅、矿区范围拐点坐标表2523「2102 L_矿区范围拐点坐标表（80西安坐标杲）'1Q —25 25点号X坐标Y坐标点号X坐标Y坐标9 16666666. 0088888888. 0026666666. 0088888888. 001开采深度：开采煤层；说明：L表格绘制于雪纸左下第，距图框内M3fl（nm D2*表内文孚采用*号仿采体=3、双下划线,间距1,0am,上线粗力轴叫下线粗0・血4、嶽■喀称文字采用4号黑体.4. 1 7密闭f风门工总表密闭汇总表说明：】、相同规搭及构筑日期相同的可将绸号合并为一行.2、永久设就在数字前力m,临时设就在数字前加匚3、必须先标连永久设施再标法临时设施.茲表格及内容颜色为绿色，表内文字采用3号仿宋体.5、双下划践，间距1. Onirn,上线粗0. 5mm,下线.粗0. 2mm 乩表名称文字采用4号黒体.风门汇总表说明：】、每组通凤设.施用十个编号.2、相同规格及构筑日期相同的可将绸号合并为一行.3、永久设趣在数字前加竹临时设海在数字前加J4•必须先标注永久设施再标注临时设施a5、表格及内容颇色为躱色，表内文字采用3号仿宋体.6. 双下划线，间距L 0mm,上线粗0*仙下线粗厲2mm1、表培称文宇采用4号黑体.4.18主要通冈机*局部通凤机、测凤站、工作面参数表主要通风机参数表 局部通风机参数表2510L■XXXX 回风井=主要通风型号电机型号额定功率转速凤压范围凤量范围叶片安装角说明：X 绘制于局部通凤机旁匚2*表格及内容颜色为绿色, 文字采用2号伪宋体.测风站参数表说明：I,绘制于主要通凤机旁*2、表格及内容颜色为绿色， 表头文字采用4号仿宋体, 其余文字采用｛号仿宋体.说明：k 绘制于测凤站旁. 2.表格及内容颜色字休同上表.工作面参数图例说明：I 、采空区本年度按£标记’，年内按年廈标记，获余统一注明为老空区.2、不匡时间区城采空区充填网格角度应有明显区别，电子图中用不时色彩线条表示.（巷迫标注方式〕工作面运输巷。
