锅炉种类
锅炉分类

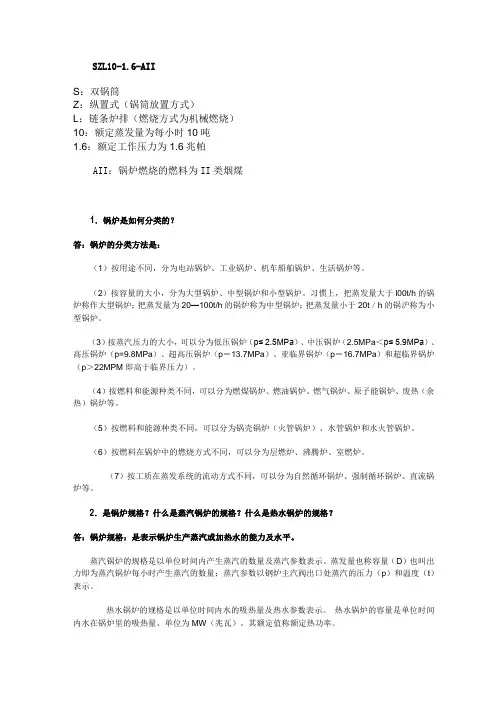

SZL10-1.6-AIIS：双锅筒Z：纵置式（锅筒放置方式）L：链条炉排（燃烧方式为机械燃烧）10：额定蒸发量为每小时10吨1.6：额定工作压力为1.6兆帕AII：锅炉燃烧的燃料为II类烟煤1．锅炉是如何分类的？答：锅炉的分类方法是：（1）按用途不同，分为电站锅炉、工业锅炉、机车船舶锅炉、生活锅炉等。
（2）按容量的大小，分为大型锅炉、中型锅炉和小型锅炉。
习惯上，把蒸发量大于l00t/h的锅炉称作大型锅炉；把蒸发量为20—100t/h的锅炉称为中型锅炉；把蒸发量小于20t／h的锅沪称为小型锅炉。
（3）按蒸汽压力的大小，可以分为低压锅炉（p≤ 2.5MPa）、中压锅炉（2.5MPa＜p≤ 5.9MPa）、高压锅炉（p=9.8MPa）、超高压锅炉（p＝13.7MPa）、亚临界锅炉（p＝16.7MPa）和超临界锅炉（p＞22MPM即高于临界压力）。
（4）按燃料和能源种类不同，可以分为燃煤锅炉、燃油锅炉、燃气锅炉、原子能锅炉、废热（余热）锅炉等。
（5）按燃料和能源种类不同，可以分为锅壳锅炉（火管锅炉）、水管锅炉和水火管锅炉。
（6）按燃料在锅炉中的燃烧方式不同，可以分为层燃炉、沸腾炉、室燃炉。
（7）按工质在蒸发系统的流动方式不同，可以分为自然循环锅炉、强制循环锅炉、直流锅炉等。
2．是锅炉规格？什么是蒸汽锅炉的规格？什么是热水锅炉的规格？答：锅炉规格：是表示锅炉生产蒸汽或加热水的能力及水平。
蒸汽锅炉的规格是以单位时间内产生蒸汽的数量及蒸汽参数表示。
蒸发量也称容量（D）也叫出力即为蒸汽锅炉每小时产生蒸汽的数量；蒸汽参数以钢炉主汽阀出口处蒸汽的压力（p）和温度（t）表示。
热水锅炉的规格是以单位时间内水的吸热量及热水参数表示。
热水锅炉的容量是单位时间内水在锅炉里的吸热量、单位为MW（兆瓦）。
其额定值称额定热功率。
3．压力容器是如何分类的？答：压力容器的形式很多，根据不同的要求。
分类方法如下：（1）按容器的壁厚分为薄壁容器和厚壁容器；按承压方式分为内压容器和外压容器；（2）按工作壁温分为高温容器450度，常温容器-20度到450度和低温容器-20度以下；（3）按壳体的几何形状分为球形容器、圆筒形容器、圆锥形容器和轮胎形容器等；（4）按制造方法分为焊接容器、锻造容器、铸造容器和铆接容器；（5）按制造材料分为钢制容器、铸铁容器、有色金属容器和非金属容器。
不同种类锅炉的介绍和对比
不同种类锅炉的介绍和对比锅炉是一种将液体加热为蒸汽或热水的设备。
根据工作原理和用途的不同，可以分为多种不同类型的锅炉。
本文将介绍几种常见的锅炉类型，并对它们进行对比。
1.水管锅炉水管锅炉是一种常见的锅炉类型，它的主要特点是烟气和水通过多根管子相互流动，实现传热。
水管锅炉可以分为水管式锅炉和火管式锅炉。
水管式锅炉烟气在水管外侧流动，而水在管子内侧流动，因此传热效率高。
火管式锅炉的烟气在内部的火管中流动，水在外侧流动，相对于水管式锅炉，火管式的结构相对简单，但传热效率较低。
2.燃气锅炉燃气锅炉是一种使用天然气或液化石油气等燃料进行加热的锅炉。
它的特点是燃料燃烧产生的热量通过燃烧室和燃气通道传递给水，将水加热生成蒸汽或热水。
燃气锅炉具有热效率高、清洁环保等优点，适用于家庭和商业用途。
3.电锅炉电锅炉是一种使用电能进行加热的锅炉。
它具有结构简单、操作方便、无污染等特点。
电锅炉可以产生高质量的蒸汽或热水，并且在补充水和控制温度方面具有较高的自动化程度。
但由于电能的成本较高，电锅炉的运行成本较高。
4.生物质锅炉生物质锅炉是一种使用可再生生物质燃料如木片、秸秆等进行加热的锅炉。
生物质锅炉的优点是燃烧过程中几乎不产生二氧化碳和硫化物等有害气体，是一种环保的燃烧方式。
生物质锅炉还可以利用废弃物进行热能回收，具有较高的能源利用效率。
5.蒸汽锅炉蒸汽锅炉是一种产生蒸汽的锅炉。
它可以分为火焰管蒸汽锅炉和水管蒸汽锅炉两种。
火焰管蒸汽锅炉是利用燃烧产生的高温烟气来加热水，从而产生蒸汽。
水管蒸汽锅炉是将水通过管子加热为蒸汽。
蒸汽锅炉广泛应用于发电厂、化工厂、纺织厂等工业领域。
-传热效率：水管锅炉的传热效率通常比火管式锅炉高，电锅炉由于无需燃烧过程，传热效率较高。
-燃料类型：燃气锅炉适用于天然气、液化石油气等燃气燃料，电锅炉适用于电能，生物质锅炉适用于可再生生物质燃料。
-环境影响：燃气锅炉和电锅炉无烟气排放，对环境污染影响较小，生物质锅炉同样具备环保优势。
电采暖锅炉种类及工作原理
电采暖锅炉种类及工作原理电采暖锅炉是一种利用电能作为能源，通过加热水或蒸汽来供暖的设备。
它是一种环保、高效的采暖方式，被广泛应用于家庭、办公楼、工厂等场所。
本文将介绍电采暖锅炉的种类和工作原理。
一、电采暖锅炉的种类电采暖锅炉根据不同的工作原理和结构特点，可以分为以下几种类型：1. 电加热型电采暖锅炉：该类型的电采暖锅炉通过电加热元件将电能转化为热能，加热水或蒸汽来供暖。
它具有体积小、安装方便、响应速度快的特点，适合小型采暖场所使用。
2. 电热泵型电采暖锅炉：电热泵型电采暖锅炉利用电能驱动热泵系统工作，通过吸热和压缩的过程将低温热能转化为高温热能，然后用于供暖。
该类型的电采暖锅炉具有高效节能、环保无污染的特点，适用于大型采暖场所。
3. 电蓄热型电采暖锅炉：电蓄热型电采暖锅炉通过电加热元件加热蓄热体，将电能转化为热能后储存起来。
在供暖时，通过蓄热体释放储存的热能来加热水或蒸汽。
该类型的电采暖锅炉具有热效率高、供热稳定的特点，适用于长时间连续供暖的场所。
二、电采暖锅炉的工作原理电采暖锅炉的工作原理可以简单概括为以下几个步骤：1. 电能转化为热能：电采暖锅炉通过电加热元件将输入的电能转化为热能。
电加热元件通常由电阻丝或电热管组成，当电流通过电阻丝或电热管时，电能会转化为热能，使加热元件发热。
2. 热能传递给供暖介质：加热元件产生的热能通过传热方式传递给供暖介质，一般为水或蒸汽。
电采暖锅炉内部有专门的热交换器，它可以将加热元件产生的热量传递给供暖介质，使其温度升高。
3. 供暖介质传递热能：供暖介质在接触到加热元件释放的热能后，温度升高，然后通过管道输送到需要供暖的区域。
在供暖区域，供暖介质释放出热能，使室内温度升高，实现采暖的目的。
4. 控制系统调节供暖温度：电采暖锅炉内部配备有控制系统，可以根据室内温度的变化来调节供暖介质的温度。
当室内温度低于设定值时，控制系统会启动电加热元件加热供暖介质，直到室内温度达到设定值为止。
工业锅炉的种类和结构简介知识应用
骄阳书苑
3
水管锅炉
骄阳书苑
4
快装锅炉
所谓快装锅炉也称整装锅炉。锅炉在制造厂全部装好， 整机运往运行部门，保证锅炉的制造安装质量。
最大容量：燃煤锅炉以4~6吨为限。
骄阳书苑
骄阳书苑
25
小型煤粉炉： 优点： ➢ 效率可达75%~80%； ➢ 可燃用较次的烟煤。 缺点： ➢ 低负荷运行时燃烧不稳定，不适于间歇生产的情况； ➢ 不宜烧无烟煤（挥发分小于10%）； ➢ 耗电量大； ➢ 飞灰量大； ➢ 钢耗量大； ➢ 运行操作水平要求高。
骄阳书苑
26
骄阳书苑
20
链条炉排： 优点： ➢ 锅炉效率可达70%~80%； ➢ 运行稳定，容易掌握； ➢ 运行得好时，基本不冒黑烟，对消烟除尘设备要求不高。 ➢ 这种机械化燃烧方式适合于我国产烟煤的大部分地区。 缺点： ➢ 不适用于单烧无烟煤，也不适于结焦性强的煤和发热量较低的劣
质煤。 ➢ 炉排制造复杂，检修较困难(特别是链带式炉排) ➢ 比起其他机械化层燃方式炉排的金属耗量大。
5
热水锅炉
热水锅炉是供给热水（相应于锅炉出口 压力的不饱和水）的锅炉。
整台锅炉相当于蒸汽锅炉的非沸腾式省 煤器一样，所不同的是热水锅炉有一半 左右采用辐射式省煤器，而蒸汽锅炉大 都采用对流式省煤器。
骄阳书苑
6
余热锅炉（废热锅炉）
充分利用废气、废渣等的余热设备称余 热锅炉。
余热锅炉结构上的显著特点是没有燃烧 室和燃烧装置，整台锅炉只有高温和低 温对流受热面。可利用的余热来自烟气、 炉渣及高温产品、可燃废气、化学反应、 废水等。
锅炉的定义、组成及分类
锅炉的定义、组成及分类1.锅炉的定义及组成1.1 锅炉的定义：利用燃料（固体燃料、液体燃料和气体燃料）燃烧释放的化学能转换成热能，且向外输出热水或蒸汽的换热设备。
1.2 锅炉的组成：锅炉由“锅”和“炉”两大部分组成。
“锅”是指汽水流动系统，包括锅筒、集箱、水冷壁以及对流受热面等，是换热设备的吸热部分；“炉”是指燃料燃烧空间及烟风流动系统，包括炉膛、对流烟道以及烟囱等，是换热设备的放热部分。
2.锅炉的分类锅炉有多种分类方法，主要的分类方法有：2.1 按用途分类：发电锅炉：是指用于火力发电的锅炉。
火力发电机组由蒸汽锅炉、汽轮机、发电机三大动力设备构成。
锅炉产生的高温、高压蒸汽经过汽轮机做功，使蒸汽的热能转换机械能，汽轮机带动发电机高速旋转发电，此时机械能转换成电能；工业锅炉：是指锅炉产生的高温热载体（蒸汽、高温水以及有机热载体）供工业生产过程中应用，如酿酒、造纸、纺织、木材、食品、化工等；生活锅炉：是指锅炉产生的热水、蒸汽供人们生活之用，如取暖、洗浴、消毒等。
2.2 按压力参数分类：低压锅炉：是指出口额定蒸汽压力不超过2.5MPa的锅炉；中压锅炉：是指出口额定蒸汽压力为3.0~5.0MPa的锅炉；高压锅炉：是指出口额定蒸汽压力为8.0~11.0MPa的锅炉；超高压锅炉：是指出口额定蒸汽压力为12.0~15.0MPa的锅炉；亚临界压力锅炉：是指出口额定蒸汽压力为16.0~20.0MPa的锅炉；超临界压力锅炉：是指出口额定蒸汽压力超过临界压力（22.1MPa）的锅炉。
注：临界压力1MPa=10.2kgf/cm2 进行换算，其余压力均按1MPa=10.0kgf/cm2换算。
2.3 按介质形态分类：蒸汽锅炉：是指输出热载体的形态是蒸汽的锅炉；热水锅炉：是指输出热载体的形态是热水的锅炉。
2.4 按介质循环方式分类：自然循环锅炉：在水循环回路中，介质流动的动力来自水与汽水混合物的密度差；强制循环锅炉：在水循环回路中介质流动的动力除水和汽水密度差外，主要依靠锅水循环泵的压头；直流锅炉：给水依靠给水泵压头在受热面一次通过产生蒸汽的锅炉，因此，直流锅炉也属于强制循环锅炉。
锅炉原理与分类
90/65 额定供/回水温度 ℃
Y 燃料种类：柴油
锅炉型号说明四
蒸汽锅炉型号:WNS10-1.0-Q
WN 锅炉整体形式-卧式内燃
S
燃烧方式-室燃
10 锅炉出力：蒸汽产量为10吨/小时。 1.0 Q 额定工作压力 MPa 燃料种类：气体燃料（天然气、城市煤气、液化 石油气等）
锅炉原理与分类
锅炉基本概念
锅炉是一种把煤炭、石油或天然气 等能源所储备的化学能安全、高效地传 递给水、蒸汽或其他工质的重要设备。 热水、蒸汽或其他工质可以直接应用在 生活和生产中，也可以再转换成其他形 式的能，如电能(汽轮机发电）、机械能（ 第一代蒸汽机车,轮船,航母舰载机弹射等）。
锅炉分类
锅炉的分类： 按用途划分：电站锅炉、工业锅炉、船用锅炉、机车 锅炉、注汽锅炉； 按介质划分：蒸汽锅炉、热水锅炉、有机热载体锅炉 等； 按锅炉形式划分：立式锅炉、卧式锅炉； 按锅炉结构划分：水管锅炉、火管锅炉，水火管锅炉 按燃料划分：燃煤锅炉、燃油锅炉、燃气锅炉、余热 锅炉、垃圾焚烧炉等；
锅炉热效率
影响锅炉热效率的因素： • 排烟热损失（燃气锅炉排烟温度170℃
时，排烟热损失可达7-8%）；
• • • •
气体未完全燃烧损失； 固体未完全燃烧损失； 散热损失； 灰渣物理热损失（燃煤锅炉）。
锅炉热效率
• 天然气主要成分是甲烷，燃烧产物主要是二 氧化碳CO2和水蒸汽H2O。 • 天然气的热值分为高位热值和低位热值： • 高位热值包含水蒸气凝结产生的热量； • 低位热值不包含水蒸气凝结产生的热量； • 水蒸气凝结产生的热量约占总热量的10%； • 例:某天然气低位热值8600大卡/标立方 高位热值9500大卡/标立方
锅炉的分类和锅炉产品怎么编号
二、产品型号编制方法
（一）工业锅炉
第二部分：表示介质参数。
蒸汽锅炉分两段，中间用斜线分开，第一段用阿拉伯数字表 示介质出口压力，单位为MPa；第二段用阿拉伯数字表示过 热蒸汽温度，单位为℃，生产饱和蒸汽的锅炉没有这段数字。 热水锅炉分三段，第一段表示介质出口压力，单位为MPa， 第二段为出水温度，第三段为回水温度，单位为℃。 示例：SZ L 20 - 1.6/350 - AII QX X 14 - 1.6/130/70 -H、P
一、锅炉分类
（三）按出口工质分类
出口工质为蒸汽的称为蒸汽锅炉，出口工质为热 水的称为热水锅炉。我公司PDM（清软 英泰数据 管理系统）是按这个分类来运行的。
一、锅炉分类
（四）按出口工质压力分类
1. 低压锅炉（工业）：一般压力小于等于2.5MPa 2. 中压锅炉： 一般压力为3.8MPa 3.次高压锅炉： 一般压力为5.3MPa 4. 高压锅炉： 一般压力为9.8MPa 5. 超高压锅炉： 一般压力为13.7MPa 6. 亚临界压力锅炉： 一般压力为16.7MPa 7. 超临界压力锅炉： 一般压力为22.1MPa
锅炉产品分类 及 产品编号方法
郑锅股份有限公司
目录
CONTENT分类
1、工业锅炉：P≤2.5MPa，用于工业生产和采暖，大多数 为低压、低温、小容量锅炉，热效率较低。
2、电站锅炉：P≥3.82MPa，用于发电，大多为大容量、高 参数锅炉，效率高，出口工质为过热蒸汽。
单击此处添加文字标题
锅炉产品
• 秸秆锅炉： /product/biomass/ji eganguolu.html • 锅炉产品新闻： /news/news1/
锅炉的种类及应用
锅炉的种类及应用将其它热能转变成其它工质热能，生产规定参数和品质的工质的设备称为锅炉。
燃烧设备以提供良好的燃烧条件，以求能把燃料的化学能最大限度地释放出来并其转化为热能，把水加热成为热水或蒸汽的机械设备。
锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。
一、锅炉的工作锅炉参数是表示锅炉性能的主要指标，包括锅炉容量、蒸汽压力、蒸汽温度、给水温度等。
锅炉容量可用额定蒸发量或最大连续蒸发量来表示。
额定蒸发量是在规定的出口压力、温度和效率下，单位时间内连续生产的蒸汽量。
最大连续蒸发量是在规定的出口压力、温度下，单位时间内能最大连续生产的蒸汽量。
蒸汽参数包括锅炉的蒸汽压力和温度，通常是指过热器、再热器出口处的过热蒸汽压力和温度如没有过热器和再热器，即指锅炉出口处的饱和蒸汽压力和温度。
给水温度是指省煤器的进水温度，无省煤器时即指锅筒进水温度。
锅炉可按照不同的方法进行分类。
锅炉按用途可分为工业锅炉、电站锅炉、船用锅炉和机车锅炉等；按锅炉出口压力可分为低压、中压、高压、超高压、亚临界压力、超临界压力等锅炉；锅炉按水和烟气的流动路径可分为火筒锅炉、火管锅炉和水管锅炉，其中火筒锅炉和火管锅炉又合称为锅壳锅炉；按循环方式可分为自然循环锅炉、辅助循环锅炉(即强制循环锅炉)、直流锅炉和复合循环锅炉；按燃烧方式，锅炉分为室燃炉、层燃炉和沸腾炉等。
在水汽系统方面，给水在加热器中加热到一定温度后，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。
水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。
锅炉种类有哪些
锅炉种类有哪些工业锅炉根据用途，介质，燃料等的不同，其种类可分为多种多样，下面，小编简单介绍锅炉种类。
锅炉型号种类锅炉型号一、燃煤、燃油、燃气、生物持锅炉型号工业燃气锅炉生物质锅炉（一）锅壳锅炉总体型式立式锅炉立式火管代号 LS(立水) LH(立火) 锅壳锅炉总体型式代号锅壳锅炉总体型式卧式外燃卧式内燃代号 WW(卧外) WN(卧内) 注：卧式水火管快装锅炉总体型式代号为 DN, 表 1.2-2 水管锅炉总体型式代号水管锅炉总体型代号水管锅炉总体型式式单锅筒立式 DL(单式) 双管锅炉横式单锅筒纵置式 DZ(单式) 纵横锅筒式单锅筒横置式 DH(单横) 强制循环式双锅筒纵置式 SZ(双纵) 代号 SH(双横) ZH(纵横) QX(强制) 表 1.2-3 燃烧设备固定炉排固定双层炉排活动手摇炉排链条炉排往复炉排代号G(固) C(层) H(活) L(链) W(往) 燃烧设备代号燃烧设备抛煤机振动炉排下饲炉排沸腾炉室燃炉代号 P(抛) Z(振) A(下) F(沸) S(室) 注：煤粉炉和燃油燃气锅炉属室燃炉，烯烧设备代号为 S。
表 1.2-4 燃料品种Ⅰ类劣质煤Ⅱ类劣质煤Ⅰ类无烟煤Ⅱ类无烟煤Ⅲ类无烟煤重油天燃气代号 LⅠ LⅡ W Ⅰ WⅠ WⅡ YZ QT 燃料品种代号燃料品种型煤木材稻糠甘蔗渣柴油油母页岩其他燃料代号 X M D G YC YM T 燃料品种代号Ⅰ类烟煤 AⅠⅡ类烟煤 AⅡⅢ类烟煤 AⅢ褐煤 H 贫煤 P 焦炉煤气 QJ 液化石油气 QY注：①小型燃油燃气锅炉一般适用多种燃料，故燃料代号通常均写成Ｙ或Ｑ②在锅炉型号表示方法中，对常压热水锅炉，只须在型式代号之前加上常压代号Ｃ，并取消允许工作压力，其他表示方法不变。
（二）型号举例（见表 1.2-5）表1.2-5 型号型号举例 LSS0.2-0.04-Y(Q) WNS0.7-0.7/95/70-Y DZL2-1.25-A Ⅱ代表意义表示立式水管室燃炉，额定蒸发量为 0.2t/h,额定蒸汽压力为0.04MPa，饱和温度，主要燃料为油（也可为燃气）的蒸汽锅炉。
锅炉的种类
锅炉的种类
锅炉是利用燃料放出的热能或其它热量加热给水和蒸汽，以获得一定温度和压力介质的热能设备，根据供热对象的不同有多
种形式。
（1)工业锅炉主要用于工业生产和采暖的锅炉。
（2)热水锅炉用于产生热水的锅炉。
出水温度≤120℃的热
水锅炉称为低温热水锅炉；出水温度大于120℃的热水锅炉称为高温热水锅炉。
（3)快装锅炉在锅炉制造厂完成总装整台发运出厂的锅炉。
（4)散装锅炉安装工作主要在现场工地进行的锅炉。
（5)组装锅炉在锅炉制造厂内将锅炉分成几个大件，运到现
场工地再组装起来的锅炉。
（6)锅壳锅炉蒸发受热面主要布置在锅壳内的锅炉，又称烟
火管锅炉，有立式、卧式锅壳锅炉等。
（7)水管锅炉烟气在受热面管子处流动，水或汽水混合物在
管子内流动的锅炉。
包括：①横锅筒锅炉，锅筒安置轴线与锅炉前后轴线相垂直的水管锅炉；②纵锅筒锅炉，锅炉安置轴线与锅炉前后轴线相平行的水管锅炉；③D型锅炉，半部为炉膛，半部为对流烟道的双锅筒D型结构的水管锅炉。
常用锅炉种类及参数
河南远大锅炉有限公司（原西华锅炉厂）始建于1956年，是首批获得国家锅炉制造许可证的重点骨干企业之一。
拥有“B”级锅炉、“D”级压力容器制造资质、是“中国工业锅炉协会理事”、“中国焊接协会”会员单位，河南省“重合同、重信用”企业。
已通过ISO9001-2000国际质量体系认证。
公司长期与我国著名高校及科研单位紧密合作，拥有国际水平的专家支持体系和一批经验丰富的锅炉工程专业队伍、集五十年专业开发、制造、安装和运行经验的积累，目前已形成生产工业锅炉1500蒸吨，各类压力容器2000余吨的生产能力。
主要产品有：SHXF系列循环硫化床锅炉（4-35T）、WNS系列燃油（气）锅炉（0.3-20T/H、0.35-14MN）；SZL系列双锅筒水管锅炉（2-20T/H、1.4-14MW);DZL新型水火管锅炉（1-100 T/H、0.7-70MW）；SHS、LNB系列煤气一体化锅炉（0.3-10T）；YGL系列有机热载体锅炉（10-1200万大卡）；余热锅炉，各种蒸压釜，过热器，热交换器，反应塔，全自动恒压变频无塔供水系统等八大系列150多个品种。
产品销往全国三十多个省市和地区。
并出口东南亚、亚洲、非洲、俄罗斯等国家。
公司始终坚持“科技创新、质量第一”的方针，十分重视新技术的引进和新产品的开发，制定多项优惠政策，创造宽松的人才环境，广纳各方精英，出现了人才与企业共同成长的良好局面。
先后与西安交大、华南理工大学、郑州大学、北京之光锅炉研究所等高等院校和科研单位建立了长期的合作关系，拥有独立的CAD工作站，为公司新产品的研发和制造提供有力的保障。
公司坚持“做百年企业、服务社会”的发展目标，秉承“品质为本、诚信天下的企业理念，全力打造供热精品，把为客户创造最大价值、提供全过程、全方位、全天候的服务作为公司的崇高使命。
远大与你共铸辉煌！地址：河南省西华昆山路工业园区电话：6（驻郑办）刘经理传真：5（驻郑办）邮箱：网址：DZL系列新型水火管锅炉新VII型水火管蒸汽(VI热水)锅炉是我公司与我国著名锅炉专家、哈工大教授、北京之光锅炉研究所所长.李之光教授历经30年的潜心研究和试验，创新开发适应我国国情的一种新型环保节能产品。
锅炉介绍及不同种类锅炉的对比
燃煤锅炉是指燃料是煤，煤炭热量经转化后，产生蒸汽或者变成热水，但并不是所有的热量全部有效转化，有一部分无工消耗，这样就存在效率问题。
燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。
按燃烧方式可分为4种：①层燃炉：原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。
层燃炉优点是附属设备少，制造、安装简便，易于运行操作。
适用于中小容量锅炉。
这种锅炉的缺点为煤的燃烧不完全，炉渣和飞灰中可燃物含量多，锅炉效率一般为75～85％。
通常要烧较好的煤。
②室燃炉：又称煤粉炉。
原煤经筛选、破碎和研磨成大部分粒径小于0.1毫米的煤粉后，经燃烧器喷入炉膛作悬浮状燃烧。
煤粉喷入炉膛后能很快着火，烟气能达到1500℃左右的高温。
但煤粉和周围气体间的相对运动很微弱，煤粉在较大的炉膛内停留约2～3秒才能基本上烧完，故煤粉炉的炉膛容积常比同蒸发量的层燃炉炉膛约大一倍。
这种锅炉的优点为能燃烧各种煤且燃烧较完全，所以锅炉容量可做得很大，适用于大、中型及特大型锅炉。
锅炉效率一般可达90～92％。
其缺点为附属机械多，自动化水平要求高，锅炉给水须经过处理，基建投资大。
③旋风炉：将粒径小于10毫米的碎煤粒或粗煤粉先在前置式旋风筒内作旋风状燃烧，所产生的高温烟气再进入主炉膛（冷却室）内进行辐射换热。
旋风炉的优点为炉膛容积热强度高，炉子的尺寸小；过剩空气系数小（仅为1.05～1.10），可以降低排烟热的损失；燃用粗煤粉可简化制粉设备；排渣率高，飞灰浓度低，提高烟气速度加强对流受热面的传热。
其缺点是适用煤种受灰熔点和渣的粘滞性的限制；锅炉负荷变动范围较小；不能快速启停；由于炉内温度可达2000℃左右，有害气体NOx排放量大，对大气污染较严重。
④沸腾燃烧炉：即沸腾燃烧锅炉（即流化床燃烧锅炉）。
按除渣方式可分为2种：①固态除渣炉：炉膛中熔渣经炉底冷灰斗或凝渣箱凝固后排出。
适用于燃用灰熔点较高的煤。
锅炉分类
锅炉分类1、什么是锅炉将其它热能转变成其它工质热能，生产规定参数和品质的工质的设备称为锅炉。
锅炉设备中，吸热的部分称为锅，产生热量的部分称为炉。
例如水冷壁、过热器、省煤器等吸热的部分可以看成是锅；而炉膛、燃烧器、燃油泵，送、引风机可以看成是炉。
现代化的锅炉不像一般家庭用的锅和炉那样分得清楚。
例如空气预热器既是吸热的部分，又是产生热量的部分，既可以看成是锅的部分也可以看成是炉的部分。
2、锅炉如何分类锅炉可按不同的方式分类：①按锅炉燃用的燃料分类可分为：燃煤炉、燃油炉和燃气炉。
②按燃烧方式分类可分为：层燃炉、室燃炉和介于二者之间的沸腾（流化床）炉。
③按锅炉水循环方式分类可分为：自然循环锅炉、强制循环锅炉和复合循环锅炉。
④按有无汽包分类可分为：汽包锅炉和直流锅炉。
⑤按蒸汽压力分类可分为：低压锅炉、中压锅炉、次高压锅炉、高压锅炉、超高压锅炉、亚临界压力锅炉和超临界压力锅炉。
⑥按管内通过的是水还是烟气分类可分为：火管锅炉、水管锅炉和水火管组合式锅炉。
⑦按锅炉的用途分为：生活锅炉、工业锅炉、电站锅炉和热水锅炉。
3、什么是火管锅炉所谓火管锅炉就是燃料燃烧后产生的烟气在火筒或烟管中流过，对火筒或烟管外水、汽或汽水混合物加热。
4、什么是水管锅炉所谓水管锅炉，就是水、汽或汽水混合物在管内流动，而火焰或烟气在管外燃烧和流动的锅炉。
5、什么是循环流化床锅炉循环流化床锅炉是在流化床锅炉（又称鼓泡床或沸腾床锅炉）的基础上改进和发展起来的一种新型锅炉。
循环流化床锅炉保留了流化床锅炉的全部优点，而避免和消除了流化床锅炉存在的热效率低、埋管受热面磨损严重和脱硫剂石灰石利用不充分、消耗量大和难于大型化等缺点。
循环流化床锅炉床料处于流化状态与流化床锅炉是相同的，前者与后者的主要区别是前者的流化速度较高，炉膛出口烟气中物料的浓度很高，大量的物料被炉膛出口的物料分离器分离后返送回炉膛，即有大量物料在炉膛和物料分离器之间循环。
锅炉常用名词解释6、蒸汽锅炉蒸汽锅炉是用热能加热水（工质）产生蒸汽的设备。
锅炉种类
锅炉种类_锅炉分类_锅炉分类知识锅炉种类、分类知识：一、按用途分类：1. 电站锅炉：用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。
2. 工业锅炉：用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口，工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。
3. 船用锅炉：4. 机车锅炉：5. 注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为，高压湿蒸汽。
二、按结构分类：1. 火管锅炉：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。
2. 水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。
电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。
三、按循环方式分类1. 自然循环锅筒锅炉2. 多次强制循环锅筒锅炉3. 低倍率循环锅炉4. 直流锅炉5. 复合循环锅炉四、按锅炉出口工质压力分类1. 低压锅炉：一般压力小于1.275MPa2. 中压锅炉：一般压力为3.825MPa3. 高压锅炉：一般压力为9.8MPa4. 超高压锅炉：一般压力为13.73MPa5. 亚临界压力锅炉：一般压力为16.67MPa6. 超临界压力锅炉：一般压力为22.13MPa五、按燃烧方式分类1. 火床燃烧锅炉：主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。
2. 火室燃烧锅炉：主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉3. 沸腾炉：送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。
六、按所用燃料或能源分类1. 固体燃料锅炉：燃用煤等固体燃料；2. 液体燃料锅炉：燃用重油等液体燃料；3. 气体燃料锅炉：燃用天然气等气体燃料；七、按排渣方式分类1. 固态排渣锅炉2. 液态排渣锅炉八、按炉膛烟气压力1. 负压锅炉：炉膛压力保持负压，有送、引风机，是燃煤锅炉主要型式；2. 微正压锅炉：炉膛表压2—5KPa，不需引风机，易于低氧燃烧；九、锅筒布置分类1. 单锅筒2. 双锅筒十、余热锅炉：利用冶金、石油化工等工业的余热作热源；十一、原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发生器；十二、废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅炉；十三、其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或热水器。
锅炉的分类
锅炉的分类：1.按用途分：电站、工业、机车船舶、生活。
按蒸汽压力大小：低2.5、中2.5-5.9、高9.8、超高压13.7、亚临界16.7、超临界锅炉>22。
3燃料能源种类：燃煤油气原子能废热4结构：锅壳水管水火管5工质流动方式不同：自然循环强制循环直流压力容器分为固定式容器（用途：反应贮存换热分离）和移动式容器（气瓶气桶槽车）。
锅壳锅炉的结构特点:1锅和炉都包在一个壳体---锅壳中。
2炉膛矮小，水冷程度大（整个金属炉膛浸泡在水中）燃烧条件差，必须烧优质燃料。
3受热面少，蒸发量低，常装水管或烟火管以增加受热面。
4壳体直径较大，开孔多，形状不规则，内部受热部分与不受热部分连接在一起，温度不一致，热胀冷缩程度不同，对安全工作不利。
5系统比较简单，一般没有砌砖炉墙及尾部受热面，便于运输安装，运行管理及检查维修，对水质要求也比较低。
水管锅炉的特点：1炉膛至于同体之外，炉不受锅的限制，体积可大可小，可以满足燃烧及增加蒸发量的要求2以容纳水汽的管子置于炉膛、烟道中做受热面，锅筒一般不直接受热，传热性能及安全性能都显著改善3水的预热气化及蒸汽过程在不同的受热面中完成，这些受热面分别叫做省煤器，水冷壁与对流管束，过热器4水汽系统，燃烧系统及辅助系统比较复杂，但单个承压部件的结构比较简单5由于水的预热、汽化及蒸汽过热都是在馆内完成的，管子结构难于清除，因而对水质要求较高，对运行操作管理水平也要求较高。
水管锅炉主要部件：1锅筒2水冷壁3对流管束4省煤器5过热器6集箱7空气预热器煤的性能指标：1发热量2挥发分3灰熔点煤质分析：1元素分析（收到基分析、空气干燥基分析、干燥基分析、干燥无灰基分析）2工业分析煤燃烧过程：1预热干燥和干馏阶段2挥发分着火和燃烧3焦炭燃烧4燃尽阶段燃烧条件：1足够高的炉温2适量的空气3保证燃烧所需的时间和空间过量空气系数：实际空气量与理论空气量之比锅炉中燃料燃烧方式：层燃、室燃、沸腾燃烧手烧炉排：1燃料着火条件优越2风煤供应不协调，燃烧过程具有周期性。
第三章干熄焦锅炉(2)解读
第三章干熄焦锅炉第一节锅炉的种类锅炉是利用燃料燃烧所释放的热能或工业生产中的余热等热能加热水或其它工质，产生具有一定压力和温度的蒸汽、热水或其它工质的一种受压、受热设备。
一、锅炉的分类锅炉用途广泛，类型众多，分类方法也很多，主要有：（一）按用途分类1．电站锅炉用锅炉产生的蒸汽带动汽轮机发电的锅炉称电站锅炉，出口工质为过热蒸汽。
2．工业锅炉用于工业生产和采暖的锅炉称为工业锅炉，出口工质为蒸汽的称为蒸汽工业锅炉，出口工质为热水的称为热水锅炉。
3．船用锅炉用于船舶动力，大多燃烧油。
（二）按介质分类1．蒸汽锅炉锅炉出口介质为饱和蒸汽或过热蒸汽的锅炉称为蒸汽锅炉。
锅炉内的水发生物态的变化，由液态汽化成蒸汽。
2．热水锅炉锅炉出口介质为高温水或低温水的锅炉称为热水锅炉。
锅炉内的水未发生物态的变化，只是提高了水温。
3．汽水两用锅炉汽水两用锅炉是既产生蒸汽又可提供热水的锅炉。
（三）按结构型式分类1．火管锅炉烟气在火管内流动，一般为小容量、低参数锅炉。
这种锅炉热效率较低，但结构简单，水质要求低，运行维修方便。
2．水管锅炉是指水和蒸汽在锅筒和水管内部流动，烟气在管外流动并冲刷管壁的一种锅炉。
小容量、低参数锅炉和大容量、高参数锅炉都可采用，电站锅炉一般为水管锅炉，热效率较高，但对水质和运行水平的要求较高。
现代锅炉一般均采用水管锅炉。
（四）按出口工质压力分类1．低压锅炉锅炉出口工质压力一般小于1.275 Mpa2．中压锅炉锅炉出口工质压力一般为1.275～3.825 Mpa锅炉出口工质压力一般为3.825～9.8 Mpa4．超高压锅炉锅炉出口工质压力一般为9.8～13.73 Mpa5．亚临界压力锅炉锅炉出口工质压力一般为13.73～16.67 Mpa6．超临界压力锅炉锅炉出口工质压力一般大于22.13 Mpa（五）按蒸发量分类1．小型锅炉蒸发量小于20t/h的锅炉称小型锅炉。
2．中型锅炉蒸发量为20～75t/h的锅炉称中型锅炉。
锅炉的种类及应用
锅炉的种类及应用锅炉是一种能将水转化为蒸汽或热水的热能转换设备。
根据工作介质和工作压力的不同，锅炉可以分为多种不同的类型。
下面将详细介绍几种常见的锅炉种类及其应用。
1. 蒸汽锅炉蒸汽锅炉是一种将液体水转化为高温、高压蒸汽的锅炉。
根据燃烧方式的不同，蒸汽锅炉可以分为燃煤蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉和生物质蒸汽锅炉等。
蒸汽锅炉广泛应用于工业生产中的发电、化工、纺织、造纸等行业，也常用于供暖系统和集中供热。
2. 热水锅炉热水锅炉是一种将液体水加热至一定温度并供应给采暖系统或热水使用的热能转化设备。
根据燃烧方式的不同，热水锅炉也可以分为燃煤热水锅炉、燃油热水锅炉、燃气热水锅炉和生物质热水锅炉等。
热水锅炉广泛应用于住宅、商业建筑和工业厂房的采暖和热水供应中。
3. 循环流化床锅炉循环流化床锅炉是一种采用流化床技术的新型锅炉。
其特点是在锅炉炉膛内形成一层高速流动的颗粒床，并通过给床层送风从而使颗粒床保持流态。
循环流化床锅炉具有燃烧效率高、污染物排放少、适应燃料范围广等优点。
它常用于燃煤和生物质颗粒物的燃烧，广泛应用于发电、供热和工业生产。
4. 沸腾床锅炉沸腾床锅炉是一种利用颗粒物在高温下出现沸腾现象传递热量的锅炉。
它通过将燃料床与给燃料送风并加热至颗粒物沸腾的状态，使颗粒物与热介质之间进行高效的热交换。
沸腾床锅炉具有结构简单、容易控制和适应性强等优点。
它可用于高灰煤、石油焦、煤矸石等多种燃料的燃烧，并广泛应用于发电、供热和重化工等领域。
5. 拉链膨胀锅炉拉链膨胀锅炉是一种利用拉链式金属膨胀节来补偿热胀冷缩的锅炉。
它通过金属膨胀节的伸缩来补偿锅炉在运行过程中因温度变化引起的胀缩变形，从而避免锅炉炉膛和管道因热胀冷缩而产生过大的应力。
拉链膨胀锅炉广泛应用于石油化工、钢铁冶炼、造纸、医药等行业。
除了以上几种常见的锅炉种类，还有一些其他类型的锅炉如热风炉、热媒体锅炉、电锅炉等。
这些锅炉根据具体的使用环境和需求选择不同的工作介质和工作压力，以满足工业生产和生活的需求。
锅炉的种类及结构
锅炉的种类及结构第一节常用中小型锅炉一．立式锅壳锅炉立式锅壳锅炉主要有立式横水管锅炉和立式多横水管锅炉、立式直水管锅炉、立式弯水管锅炉和立式火管锅炉等，目前应用较多的是后三种。
由于立式锅炉的热效率低和机械化燃烧问题难以解决，并且炉膛水冷程度大，不宜燃用劣质煤，目前产量逐渐减少，只是局限在低压小容量及环保控制不严及供电不正常的地少量应用。
二．卧式锅壳锅炉卧式锅壳式锅炉是工业锅炉中数量最多的一种。
目前已由原来最大生产4t/h（少量的也有6t/h）发展到可以生产40t/h锅壳式锅炉。
1．卧式内燃锅壳式锅炉卧式内燃锅壳式锅炉以其高度和尺寸较小，适合组装化的需求，采用微正压燃烧时，密封问题容易解决，而炉膛的形状有利于燃油燃气，故在燃油（气）锅炉应用较多，燃煤锅炉应用较少。
2．卧式外燃锅壳式锅炉这是我国工业锅炉中使用的最多、最普遍的一种炉型，按现行的工业锅炉型号编制方法，应用代号WW，但目前国内锅炉行业均用水管锅炉的形式代号DZ来表示。
卧式外燃水火管锅炉与卧式内燃水火管锅炉的主要区别，在于卧式外燃水火管锅炉将燃烧装置从锅壳中移出来，加大了炉排面积和炉膛体积，并在锅壳两侧加装了水冷壁管，组成燃烧室，为煤的燃烧创造了良好条件，因此燃料适应性较广，热效率较高。
三．水管锅炉水管锅炉在锅筒外部设水管受热面，高温烟气在管外流动放热，水在管内吸热。
由于管内横断面比管外小，因此汽水流速大大增加，受热面上产生的蒸汽立即被冲走，这就提高了锅水吸热率。
与锅壳式锅炉相比水管锅炉锅筒直径小，工作压力高，锅水容量小，一旦发生事故，灾害较轻，锅炉水循环好，蒸发效率高，适应负荷变化的性能较好，热效率较高。
因此，压力较高，蒸发量较大的锅炉都为水管锅炉。
常见的水管锅炉有双锅筒横直式水管、双锅筒纵置式水管锅炉和单锅筒纵置式水管锅炉，四. 热水锅炉热水锅炉是指水在锅炉本体内不发生相变，即不发生蒸汽，回水被送入锅炉后通过受热面吸收了烟气的热量，未达到饱和温度便被输入热网中的一种热力设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉种类_锅炉分类_锅炉分类知识
锅炉种类、分类知识：
一、按用途分类：
1. 电站锅炉：
用于发电，大多为大容量、高参数锅炉，火室燃烧，效率高，出口工质为过热蒸汽。
2. 工业锅炉：
用于工业生产和采暖，大多数为低压、低温、小容量锅炉，火床燃烧居多，热效率较低，出口，工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。
3. 船用锅炉：
4. 机车锅炉：
5. 注汽锅炉：
用于油田对稠油的注汽热采，出口工质一般为，高压湿蒸汽。
二、按结构分类：
1. 火管锅炉：
烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。
2. 水管锅炉：
汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。
电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。
三、按循环方式分类
1. 自然循环锅筒锅炉
2. 多次强制循环锅筒锅炉
3. 低倍率循环锅炉
4. 直流锅炉
5. 复合循环锅炉
四、按锅炉出口工质压力分类
1. 低压锅炉：一般压力小于1.275MPa
2. 中压锅炉：一般压力为
3.825MPa
3. 高压锅炉：一般压力为9.8MPa
4. 超高压锅炉：一般压力为13.73MPa
5. 亚临界压力锅炉：一般压力为1
6.67MPa
6. 超临界压力锅炉：一般压力为22.13MPa
五、按燃烧方式分类
1. 火床燃烧锅炉：
主要用于工业锅炉，包括固定炉排炉、往复炉排炉等。
2. 火室燃烧锅炉：
主要用于电站锅炉，燃用液体燃料、气体燃料和煤粉的锅炉均为火室燃烧锅炉
3. 沸腾炉：
送入炉排空气流速较高，使大颗粒燃煤在炉排上面的沸腾床中翻腾燃烧，小颗粒燃煤随空气上升并燃烧。
六、按所用燃料或能源分类
1. 固体燃料锅炉：燃用煤等固体燃料；
2. 液体燃料锅炉：燃用重油等液体燃料；
3. 气体燃料锅炉：燃用天然气等气体燃料；
七、按排渣方式分类
1. 固态排渣锅炉
2. 液态排渣锅炉
八、按炉膛烟气压力
1. 负压锅炉：炉膛压力保持负压，有送、引风机，是燃煤锅
炉主要型式；
2. 微正压锅炉：炉膛表压2—5KPa，不需引风机，易于低氧
燃烧；
九、锅筒布置分类
1. 单锅筒
2. 双锅筒
十、余热锅炉：利用冶金、石油化工等工业的余热作热源；
十一、原子能锅炉：利用核反应堆所释放热能作为热源的蒸汽发
生器；
十二、废热锅炉：利用垃圾、树皮、废液等废料作为燃料的锅
炉；
十三、其它能源锅炉：利用地热、太阳能等能源的蒸汽发生器或
热水器。
十四、按级别分类
⌝A级锅炉：额定工作压力（表压，下同）P≥3.8MPa的锅炉，包括：
1.超超临界锅炉: P≥27.0MPa或额定出口温度≥590℃的锅炉；
2.超临界锅炉: 22.1MPa≤P＜27.0MPa；
3.亚临界锅炉: 16.7MPa≤P＜22.1MPa；
4.超高压锅炉: 13.7MPa≤P＜16.7MPa；
5.高压锅炉: 9.8MPa≤P＜13.7MPa；
6.次高压锅炉: 5.4MPa≤P＜9.8MPa；
7.中压锅炉: 3.8MPa≤P＜5.4MPa。
⌝B级锅炉；
1.蒸汽锅炉： 0.8MPa＜P＜3.8MPa或额定蒸发量＞1.0t/h；
2.热水锅炉：额定出水温度≥120℃或额定热功率＞4.2MW；
3.有机热载体锅炉：
(1)使用气相有机热载体的锅炉；
(2)液相有机热载体锅炉:额定热功率＞4.2MW；
C级锅炉，除D级锅炉外的下列锅炉：⌝
1.蒸汽锅炉: 额定工作压力≤0.8MPa且额定蒸发量≤1.0t/h的蒸汽锅炉；
2.热水锅炉: 额定出水温度＜120℃且额定热功率≤4.2MW；
3.液相有机热载体锅炉: 额定热功率≤
4.2MW。
D级锅炉：⌝
1.蒸汽锅炉：设计正常水位时水容积≤50L且额定工作压力＜0.8MPa；
2.汽水两用锅炉: 额定工作压力≤0.04MPa且额定蒸发量≤0.5t/h的锅炉；
E仅用自来水加压的热水锅炉，且出水温度≤95℃。
⌝
十五、自由名称分类：
燃煤锅炉热水锅炉燃油锅炉蒸汽锅炉电热锅炉环保锅炉特种锅炉燃气锅炉水管锅炉导热油锅炉专用锅炉双燃料锅炉余热锅炉常压锅炉电锅炉工业锅炉热风锅炉承压锅炉真空锅炉链条锅炉家用锅炉沼气锅炉取暖锅炉茶\浴锅炉电站锅炉秸杆气化炉焚烧炉水煤浆锅炉煤气发生炉有机热载
体锅炉循环流化床锅炉
注：我们的常说的锅炉是指工业锅炉，有蒸汽锅炉、热水锅炉和有机热载体锅炉。
