光纤跳线基础知识.doc

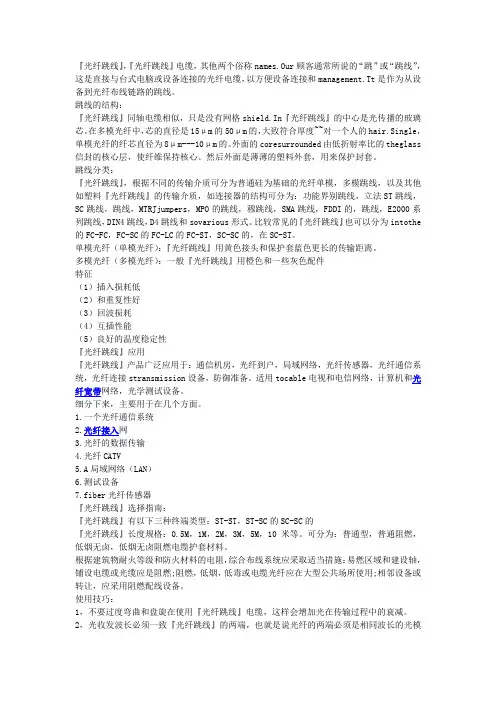

光纤跳线知识
『光纤跳线』，『光纤跳线』电缆，其他两个俗称names.Our顾客通常所说的“跳”或“跳线”，这是直接与台式电脑或设备连接的光纤电缆，以方便设备连接和management.Tt是作为从设备到光纤布线链路的跳线。
跳线的结构：『光纤跳线』同轴电缆相似，只是没有网格shield.In『光纤跳线』的中心是光传播的玻璃芯。
在多模光纤中，芯的直径是15μm的50μm的，大致符合厚度~~对一个人的hair.Single，单模光纤的纤芯直径为8μm---10μm的。
外面的coresurrounded由低折射率比的theglass 信封的核心层，使纤维保持核心。
然后外面是薄薄的塑料外套，用来保护封套。
跳线分类：『光纤跳线』，根据不同的传输介质可分为普通硅为基础的光纤单模，多模跳线，以及其他如塑料『光纤跳线』的传输介质，如连接器的结构可分为：功能界别跳线，立法ST跳线，SC跳线，跳线，MTRJjumpers，MPO的跳线，穆跳线，SMA跳线，FDDI的，跳线，E2000系列跳线，DIN4跳线，D4跳线和sovarious形式。
比较常见的『光纤跳线』也可以分为intothe 的FC-FC，FC-SC的FC-LC的FC-ST，SC-SC的，在SC-ST。
单模光纤（单模光纤）：『光纤跳线』用黄色接头和保护套蓝色更长的传输距离。
多模光纤（多模光纤）：一般『光纤跳线』用橙色和一些灰色配件特征（1）插入损耗低（2）和重复性好（3）回波损耗（4）互插性能（5）良好的温度稳定性『光纤跳线』应用『光纤跳线』产品广泛应用于：通信机房，光纤到户，局域网络，光纤传感器，光纤通信系统，光纤连接stransmission设备，防御准备。
适用tocable电视和电信网络，计算机和光纤宽带网络，光学测试设备。
细分下来，主要用于在几个方面。
1.一个光纤通信系统2.光纤接入网3.光纤的数据传输4.光纤CATV5.A局域网络（LAN）6.测试设备7.fiber光纤传感器『光纤跳线』选择指南：『光纤跳线』有以下三种终端类型：ST-ST，ST-SC的SC-SC的『光纤跳线』长度规格：0.5M，1M，2M，3M，5M，10米等。
E2000-E2000光纤跳线知识大讲解
光纤跳线(Fiber Optic Patch Cables),又称光纤连接器,是指在光缆两端都装上连接器插头，用来实现光路活动连接。
E2000-E2000光纤跳线的优点有很多，比如：低插入损耗、高回波损耗、互换性能强和重复插拔性好等。
E2000-E2000光纤跳线两端使用的是带弹簧阀门和带推拉锁紧装置的E2000连接器。
当你将连接器插进去时拉锁紧装置会完全锁紧，拔出来时弹簧阀门可以自动关闭。
这种连接器的特点是保护插针不受污染和磨损。
飞速光纤（）将带您认识一下E2000-E2000光纤跳线的相关知识，一起来了解一下吧！E2000/UPC-E2000/UPC 单工单模9/125OS2PVC/LSZH/OFNP光纤跳线电信级E2000-E2000光纤跳线知识大讲解飞速光纤（）提供的这款单模9/125光纤跳线符合RoHS标准，我们对所有线缆进行100%测试，通过对插入损耗进行光学测试来确保其高品质、高质量要求，是您网络布线的理想选择。
如何正确地选择PVC、LSZH和OFNP?PVC电缆:PVC电缆具有抗氧化和抗降解等众多优点，通常用于平地层之间的水平运行。
如果建筑物通过管道工程设有通风系统，也可以直接垂直使用。
注意：PVC电缆不宜在室内应用，但其机械性能较好，某些要求不高的场合也可适用，且价格较便宜。
LSZH电缆:LSZH电缆带有特殊的阻燃涂层，且具有低烟、低毒、低腐蚀的优异的防火安全性能。
它和PVC电缆一样，用于平底层之间的水平运行。
OFNP电缆:OFNP电缆是等级最高的电缆，在一捆电缆上使用风扇强制吹向火焰时，电缆将在火焰蔓延5米以内自行熄灭。
通常安装在通风管道或空气处理设备使用的空气回流增压系统中，符合NFPA消防安全规定。
它通常用于地面之间的垂直运行。
也是美国首选的电缆。
E2000-E2000光纤跳线参数信息表：下面，将分别为您介绍几款实践中热销的PVC、LSZH、OFNP外护套光纤跳线。
E2000/APC-E2000/APC单工单模9/125OS2弯曲不敏感光纤跳线- 2.0mm OFNP外护套上面这款E2000-E2000弯曲不敏感光纤跳线，坚固耐用，具有卓越的扭结能力和抗压能力。

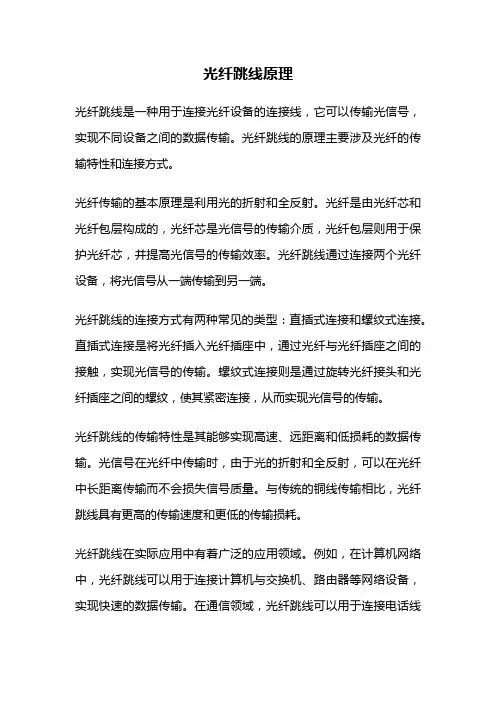

光纤跳线原理
光纤跳线原理光纤跳线是一种用于连接光纤设备的连接线，它可以传输光信号，实现不同设备之间的数据传输。
光纤跳线的原理主要涉及光纤的传输特性和连接方式。
光纤传输的基本原理是利用光的折射和全反射。
光纤是由光纤芯和光纤包层构成的，光纤芯是光信号的传输介质，光纤包层则用于保护光纤芯，并提高光信号的传输效率。
光纤跳线通过连接两个光纤设备，将光信号从一端传输到另一端。
光纤跳线的连接方式有两种常见的类型：直插式连接和螺纹式连接。
直插式连接是将光纤插入光纤插座中，通过光纤与光纤插座之间的接触，实现光信号的传输。
螺纹式连接则是通过旋转光纤接头和光纤插座之间的螺纹，使其紧密连接，从而实现光信号的传输。
光纤跳线的传输特性是其能够实现高速、远距离和低损耗的数据传输。
光信号在光纤中传输时，由于光的折射和全反射，可以在光纤中长距离传输而不会损失信号质量。
与传统的铜线传输相比，光纤跳线具有更高的传输速度和更低的传输损耗。
光纤跳线在实际应用中有着广泛的应用领域。
例如，在计算机网络中，光纤跳线可以用于连接计算机与交换机、路由器等网络设备，实现快速的数据传输。
在通信领域，光纤跳线可以用于连接电话线路、宽带网络等，实现高质量的语音和图像传输。
此外，光纤跳线还可以应用于电力系统、医疗设备等领域。
为了确保光纤跳线的正常工作，需要注意一些连接和维护方面的问题。
首先，光纤跳线的连接应该保持干净和稳定，避免灰尘和杂质的进入。
其次，光纤跳线的弯曲半径应符合规定，避免光纤被过度弯曲而导致信号损失。
此外，光纤跳线的存放和维护也需要注意，要避免过度受潮和受热。
总结起来，光纤跳线作为一种用于连接光纤设备的连接线，其原理涉及光纤的传输特性和连接方式。
光纤跳线能够实现高速、远距离和低损耗的数据传输，广泛应用于计算机网络、通信和其他领域。
在使用和维护光纤跳线时，需要注意连接和维护方面的问题，以确保其正常工作。
通过了解光纤跳线的原理和应用，我们可以更好地理解和使用这一技术。

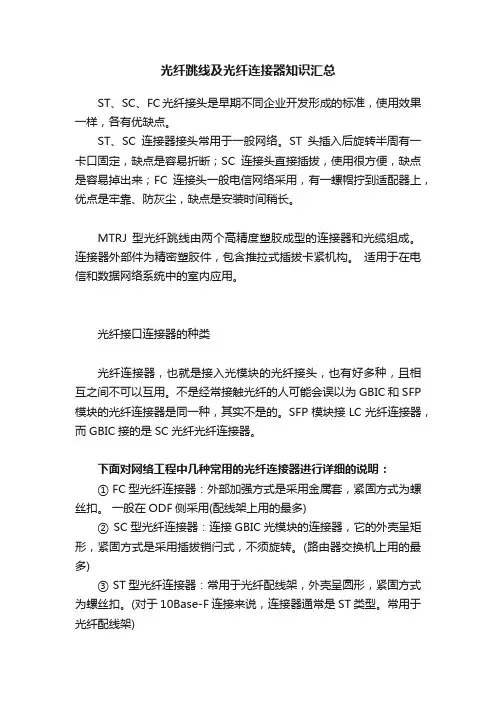

光纤跳线及光纤连接器知识汇总
光纤跳线及光纤连接器知识汇总ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。
ST、SC连接器接头常用于一般网络。
ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。
MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。
连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。
适用于在电信和数据网络系统中的室内应用。
光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
不是经常接触光纤的人可能会误以为GBIC和SFP 模块的光纤连接器是同一种，其实不是的。
SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。
下面对网络工程中几种常用的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)② SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④ LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤ MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
光纤跳线基础知识
光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。
光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。
光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。
光纤跳线的种类有很多，根据连接器形状可分为：FC、SC、ST、LC、MT-RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900μm、2mm、3mm等。
在根据连接器形状划分中，单模光纤可使用的连接器类型有FC，SC，ST，FDDI，SNA，LC，MT-RJ等，多模光纤可使用的连接器类型有FC，SC，ST，FDDI，SMA，LC，MT-RJ，MU 及VF45等。
单模跳线包括SC/PC，SC/APC，FC/PC，FC/APC，ST/PC，LC/PC，LC/APC，MU/PC、MU/APC、MT-RJ；多模跳线包括：SC/PC，FC/PC，ST/PC，LC/PC，MU/PC，MT- RJ。
光纤跳线所用光纤一般为G.652光纤，直径一般为Φ3mm，长度一般为5~100m，插入损耗一般小于0.1dB；反射损耗一般要大于45dB。
下面我们简单介绍根据光纤连接器形状常使用的FC，SC，ST，LC，MT-RJ和MU 6种光纤跳线。
注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC，就是一项连接ODF，另一端连接设备的光纤跳线。
1、FC-FC光纤跳线：FC (Ferrule Connector，意为金属连接件)光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。
此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。
光纤跳线技术参数
光纤跳线技术参数光纤跳线是一种用于连接光纤设备的连接器，它起到连接、传输光信号的作用。
光纤跳线的技术参数对于光纤通信的稳定性和传输效果起着至关重要的作用。
本文将从光纤跳线的长度、损耗、带宽、插入损耗、回损等几个方面来介绍光纤跳线的技术参数。
1.长度光纤跳线的长度是指光纤跳线的物理长度，一般用米（m）为单位。
根据实际需求，光纤跳线的长度可以有不同的规格，常见的有1米、2米、3米等。
长度过长可能会导致信号损耗增大，因此在选择光纤跳线时需要根据实际应用场景来确定合适的长度。
2.损耗光纤跳线的损耗是指在光信号传输过程中由于光纤跳线的存在而引起的信号损失。
损耗一般用分贝（dB）来表示，数值越小表示损耗越小。
常见的光纤跳线损耗要求为0.2dB以下，因为过大的损耗会影响光信号的传输质量。
3.带宽带宽是指光纤跳线所能传输的信号频率范围。
带宽一般用兆赫兹（MHz）来表示，数值越大表示带宽越宽。
不同类型的光纤跳线带宽有所差异，常见的有50/125μm和62.5/125μm两种，其中后者的带宽较小。
选择合适的带宽可以确保光信号的传输速度和稳定性。
4.插入损耗插入损耗是指在连接光纤设备时，光纤跳线所引起的信号损失。
插入损耗一般用分贝（dB）来表示，数值越小表示损耗越小。
常见的光纤跳线插入损耗要求为0.3dB以下，因为过大的插入损耗会影响光信号的传输质量。
5.回损回损是指光信号在光纤跳线中传输过程中的反射损耗。
回损一般用分贝（dB）来表示，数值越大表示回损越小。
回损过大会导致光信号的反射增加，从而影响信号的传输质量。
常见的光纤跳线回损要求为45dB以上，以确保光信号的正常传输。
光纤跳线的技术参数对于光纤通信的稳定性和传输效果至关重要。
在选择光纤跳线时，需要根据实际需求来确定合适的长度、损耗、带宽、插入损耗和回损等技术参数。
只有选择合适的光纤跳线，并严格控制其技术参数，才能确保光信号的传输质量和稳定性，从而满足各种光纤通信应用的需求。
介绍光纤跳线等光纤接入设备
介绍光纤跳线等光纤接入设备（图解）
介绍光纤跳线等光纤接入设备（图解），在网络时代的今天，大家经常会遇到光纤接入设备的安装问题，下面将介绍关于光纤接入设备的知识，包括如何连接DI-524M无线宽带路由器到您的网络等等。
光纤接入设备光纤跳线
光纤接入设备光纤跳线
跳线就是不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。
光纤跳线用于长途及本地光传输网络，数据传输及专用网络，各种测试及自控系统。
光纤接入设备光纤接头（盒）
光纤接入设备光纤接头（盒）
光纤接头（盒）主要用于光纤与光纤、光纤与设备之间的连接。
光纤接入设备单、多模光纤转换器
光纤接入设备单、多模光纤转换器
光纤接入设备单、多模光纤收发器用于光缆之间的数据通讯，支持用户利用单模或多模光纤扩展UTP网络的规模，广泛应用于以太网数据通讯扩展传输距离的地方，通过光纤链路实现网络的扩展和延伸。
光纤接入设备光纤收发器
光纤接入设备光纤收发器
10/100M自适应快速以太网光纤收发器。
它可以实现双绞线和光纤两种不同传输介质的转换，中继
10/100Base-Tx和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。
光纤跳线及光纤连接器基础知识
光纤跳线及光纤连接器基础知识现在监控传输、网络传输等越来越多的使用到光纤.但很多工程商对于光纤传输还是存在一定的顾虑,认为光纤传输很神秘很复杂.看过这篇文章后,一定会让你对光纤及其设备有一点了解...上图中为光连接器，常见的是FC（俗称圆头）、SC（俗称方头）和LC。
FC型又分为FC/FC和FC/PC(APC)型，前一个FC 是Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣；后面的FC 表明接头的对接方式为平面对接，PC 是Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构，APC和PC类似，但采用了特殊的研磨方式，PC是球面，APC 是斜8度球面，指标要比PC好些。
目前电信网常用的是FC/PC型，FC/APC多用于有线电视系统。
一般写成FC或PC均是指FC/PC光连接器。
SC型其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC 型相同，端面处理采用PC 或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转头。
常用于在数据工程中使用。
一般SC型均指SC/PC。
LC光纤连接器采用模块化插孔(RJ)机理制成。
其所采用的插针和套桶的尺寸是普通SC，FC等尺寸的一半。
LC常见于通信设备的高密度的光接口板上。
上图是各种光连接器与之对应的适配器，也称法兰盘，用在ODF 架上，供光纤连接。
该图为FC/PC型光纤跳纤（非正规叫法是双头尾纤），英文名为PATCH CORD即两头带光纤连接器的软光纤，用于设备至ODF架的连接以及ODF架之间的跳接。
光跳线颜色为黄色，表示单模跳纤。
该图为MTRJ-SC型光纤跳纤，光跳线颜色为橙色，表示多模跳纤。
另外，还有用于光缆成端的尾纤，英文名为PIGTAIL CORD，一端与光缆熔接，一端固定在ODF上。
在生产中，为了便于测试，均生产为跳纤，即两头均有光纤连接器，施工时，从中间剪断，一根跳纤即成了两根尾纤。
光纤跳线和光模块的知识介绍！
光纤跳线和光模块的知识介绍！一、模块分类1.按照速率分类：以太网应用的100base(百兆)，1000base(千兆)，10GE;SDH应用的155M，622M，2.5G，10G2.按照封装分类：1x9，SFF，SFP，GBIC，XENPAK，XFP1x9封装---焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装---焊接小封装光模块，一般速度不高于千兆，多采用LC 接口GBIC封装---热插拔千兆接口光模块，采用SC接口SFP封装---热插拔小封装模块，目前最高速率可达10G，多采用LC接口XENPAK封装---应用在万兆以太网，采用SC接口XFP封装---10G光模块，可用在万兆以太网，多采用LC接口3.按照激光类型分类：LED，VCSEL，FPLD，DFBLD4.按照发射波长分类：850nm，1310nm，1550nm等5.按照插拔方式分类：非热插拔1x9，SFF，可热插拔GBIC，SFP，XENPAK，XFP二、光纤连接器分类1.光纤连接器是在一段光纤的两头都安装上连接头，用作光配线。
2.按照光纤类型分类：单模光纤连接器，一般为G.642纤，内径9um，外径125um；多模光纤连接器，一种是G.651纤，内径50um，外径125um，另一种是内径62.5um，外径125um。
3.按照光纤连接器的连接头分类：FC，SC，ST，LC，MU，MTRJ等。
FC型(ferrule connector)---外部加强件采用金属套，紧固方式为螺丝扣。
俗称圆头。
SC型---外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形，插针由精密陶瓷制成，耦合套筒为金属开缝套管结构，紧固方式采用插拔式，不需要旋转。
俗称方头。
LC型---套管外径为1.25mm，通常采用FC-SC,ST套管外径2.5mm的一半，提高连接器的应用密度。
4.光纤连接器的性能主要有光学性能，互换性能，机械性能，环境性能和寿命。
其中最重要的是插入损耗和回波损耗这两个指标。
光纤跳线知识汇总
什么叫光纤跳线 光纤跳线用来做从设备到光纤布线链路的跳接线。
盒之间的连接。
光纤主要分为两类： 单模光纤 （Single-modeFiber ） ：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较 长。
多模光纤 （Multi-modeFiber ） ：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套 用米色或者黑色；传输距离较短。
光纤使用注意 光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模 块，简单的区分方法是光模块的颜色 要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤） 纤（黄色光纤） ，以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
光纤跳线简介 光纤通道协议一般在两种介质上传输——光缆和铜缆。
从内部可传导光波的不同， 光纤分为单模 （传导长波长的激光） 和多模（传导短波长的激光） 两类： 单模光纤 （Single-modeFiber ） ：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较 长。
单模光缆的连接距离可达 10 公里， 多模光纤 （Multi-modeFiber ） ：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套 用米色或者黑色；传输距离较短。
多模光缆的连接距离要短的多， 是 300米或 500 米（主要看激光的不同， 产生短波长激 光的光源一般有两种，一种是 62.5 的，一种是 50 的） 另外，光缆的接头部分也有两种，一种 SC 接口为 1GB 接口还有一种为 LC 接口为 2GB 接 口.光纤跳线的种类有很多，根据接头形状可分为： 分为： PC 、 UPC 、APC 等；根据光纤种 类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900卩m 、2mm 、 3mm 等。
光纤跳接线基本知识培训
光纤跳接线基本知识培训内容简介一：光纤连接器的介绍二：跳接线的可靠度测试介绍三：光纤的结构介绍四:陶瓷的规格介绍五：跳接线的生产流程介绍六：跳线连接器的光学特性介绍七：跳接线的使用及放置注意事项一:光纤连接器的介绍1.1定义：光纤连接器,俗称活接头,国际电信联盟(ITU)建议将其定义为：用以稳定地，但并不是永久地连接两根或多根光纤的无源器件。
1.2用途及作用：主要用在实现系统中设备间,设备与仪表间，设备与光纤间以及光纤与光纤间的非永久性固定连接；由于连接器的使用，使得光通道间的可折连接成为现实,从而为光纤提供测试入口，方便了光系统的调测与维护，使光系统的转接调度更加灵活.1.3基本构成：大多数的连接器是由三部分构成：两个插头和一个对准法兰1.4分类:按紧固方式来分的话最常用到有SC,FC,ST三种1.5特性:重量轻;高带宽(无限)；可以长距离传输;故障检测容易；安全.二：跳接线的可靠度测试介绍1.1插拔次数：它由元件的机械磨损情况决定，一般插拔寿命应在1000次以上，且损耗不超过0。
2dB.1.2重复性：一般来讲连接头的重复插拔的损耗不超过0.05dB1.3温度循环测试：建议低温：—40°C，高温:+70°C，循环次数为40个周期，实验后插入损耗与初始值相比不应大于0。
5 dB1.4湿热实验：建议温度为:+60°C，相对湿度：95%，持续时间504小时，实验后插入损耗与初始值相比不应大于0.5 dB1.5抗拉强度:4.5kg 5秒，6。
8kg 5秒，实验后插入损耗与初始值相比不应大于0.5 dB1.6跌落实验:高度1。
5m，自由摆动的光纤长度2m，自然落下三次，实验后插入损耗与初始值相比不应大于0.5 dB1.7振动实验：振动频率10—55，X-Y-Z轴各2小时，实验后插入损耗与初始值相比不应大于0。
5 dB1.8盐水喷雾实验：盐水浓度：5%，严酷度：35％，时间：168小时实验后插入损耗与初始值相比不应大于0.5 dB三:光纤的结构介绍1.1 光纤的分类：按模态来分：多模光纤；单模光纤1.2 光纤的结构涂覆层1四:陶瓷的规格介绍1. 1陶瓷芯分类：按孔径来分分为125，126,127三种,按端面表面形状来分分为球面。
光缆、跳线、耦合器
光缆型号
3、光缆芯和光缆的派生结构特征的代号 光缆结构特征应表示缆芯的主要类型和光缆的派生结 构。当光缆型式有几个结构特征需要注明时，可用组合 代号表示，其组合代号按下列相应的代号自上而下的顺 序排列。 D——光纤带结构 S——光纤松套被覆结构 J——光纤紧套被覆结构 X——缆中心管（被覆）结构 T——填充式结构 C——自承式结构 E——椭圆形状 Z——阻燃结构 （无符号）——层绞结构
光缆型号
型号编码由5个部分构成，各部分均用代号表示。其 中结构特征指缆芯结构和光缆派生结构特征。 1-2-3-4-5 1、分类的代号 GY——通信用室（野）外光缆 GM 通信用移动式光缆 GJ 通信用室内光缆 GS 通信用设备内光缆 GH 通信用海底光缆 GT 通信用特殊光缆 GR 通信用软光缆
光缆型号
直埋光缆埋深标准
敷设地段或土质 埋深（m） 普通土（硬土） ≥1.2 半石质（沙砾土、风化石） ≥1.0 全石质 ≥0.8 流沙 ≥0.8 市郊、村镇 ≥1.2 市内人行道 ≥1.0 穿越铁路、公路 ≥1.2 沟、渠、塘 ≥1.2 农田排水沟 ≥0.8 。 备注：全石质时应从沟底加垫10cm细土或沙土
光缆/跳线/耦合 器的基础知识
光纤传输信号的原理
• 折射定律 当光由第一媒质（折射率n1）射入第二媒质（折 射率n2）时，在平滑界面上，部分光由第一媒质进入 第二媒质后即发生折射。 （1）折射光线位于入射光线和界面法线所决定的平 面内； （2）折射线和入射线分别在法线的两侧； （3）入射角i的正弦和折射角i′的正弦的比值，对折 射率一定的两种媒质来说是一个常数.
光缆
光缆是一定数量的光纤按照一定方式组成缆心， 外包有护套，有的还包覆外护层，用以实现光信 号传输的一种通信线缆。
光纤跳线知识大全
光纤跳线知识大全1、光纤跳线简介光纤跳线(又称光纤连接器)是指光缆两端都装上连接器插头，用来实现光路活动连接;一端装有插头则称为尾纤。
光纤跳线（Optical Fiber Patch Cord/Cable)和同轴电缆相似，只是没有网状屏蔽层。
中心是光传播的玻璃芯。
在多模光纤中，芯的直径是50μm~65μm，大致与人的头发的粗细相当。
而单模光纤芯的直径为8μm~10μm。
芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。
再外面的是一层薄的塑料外套，用来保护封套。
2、光纤跳线的分类光纤跳线按传输媒介的不同可分为常见的硅基光纤的单模、多模跳线，还有其它如以塑胶等为传输媒介的光纤跳线；按连接头结构形式可分为：FC跳线、SC跳线、ST跳线、LC跳线、MTRJ跳线、MPO跳线、MU跳线、SMA跳线、FDDI跳线、E2000跳线、DIN4跳线、D4跳线等等各种形式。
比较常见的光纤跳线也可以分为FC-FC、FC-SC、FC-LC、FC-ST、SC-SC、SC-ST等。
单模光纤(Single-mode Fiber)：一般光纤跳线用黄色表示，接头和保护套为蓝色；传输距离较长。
多模光纤(Multi-mode Fiber)：一般光纤跳线用橙色表示，也有的用灰色表示，接头和保护套用米色或者黑色；传输距离较短。
3、光纤跳线使用注意事项光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块，简单的区分方法是光模块的颜色要一致。
一般的情况下，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。
光纤在使用中不要过度弯曲和绕环，这样会增加光在传输过程的衰减。
光纤跳线使用后一定要用保护套将光纤接头保护起来，灰尘和油污会损害光纤的耦合。
如果光纤接头被弄脏了的话，可以用棉签蘸酒精清洁，否则会影响通信质量。
•1、使用前必须将光纤跳线陶瓷插芯和插芯端面用酒精和脱脂棉擦拭干净。
单模光纤跳线参数
单模光纤跳线参数摘要：一、单模光纤跳线概述二、单模光纤跳线的主要参数1.纤维规格2.连接头类型3.长度4.传输速率5.抗拉强度6.光学特性三、单模光纤跳线的应用领域四、选购与使用注意事项五、总结正文：一、单模光纤跳线概述单模光纤跳线（Single-mode Fibre Optic Jumper），简称SMF跳线，是一种用于光纤配线架（ODF）和设备间连接的光纤传输设备。
它采用单模光纤作为传输介质，具有传输速率快、信号损耗低、抗干扰性强等优点。
广泛应用于电信、互联网、数据中心、广播电视等行业。
二、单模光纤跳线的主要参数1.纤维规格：单模光纤跳线的纤维规格主要包括900μm、125μm、140μm等。
其中，125μm规格应用最为广泛。
2.连接头类型：单模光纤跳线的连接头类型有SC、LC、FC、ST等。
不同的连接头类型适用于不同的设备接口，选购时需注意与设备匹配。
3.长度：单模光纤跳线的长度有1米、2米、3米、5米等不同规格，可根据实际需求选购。
4.传输速率：单模光纤跳线的传输速率与纤维规格、连接头类型、传输距离等因素有关。
常见的传输速率有100Mbps、1000Mbps、10Gbps等。
5.抗拉强度：单模光纤跳线的抗拉强度是指光纤在受到拉伸力作用时的破坏强度。
一般而言，抗拉强度越高，光纤跳线的使用寿命越长。
6.光学特性：单模光纤跳线的光学特性主要包括损耗、色散等。
损耗越低，信号传输距离越远；色散越小，传输速率越高。
三、单模光纤跳线的应用领域单模光纤跳线广泛应用于电信、互联网、数据中心、广播电视、工业自动化、医疗设备等领域。
在这些领域中，单模光纤跳线为高速数据传输、长距离通信提供了可靠的保障。
四、选购与使用注意事项1.选购时要注意光纤跳线的纤维规格、连接头类型、长度、传输速率等参数，确保与设备匹配。
2.使用前，请仔细阅读产品说明书，了解光纤跳线的安装、使用和维护方法。
3.避免光纤跳线受到强烈冲击和弯曲，以免损坏光纤。
光纤跳线使用注意事项
光纤跳线使用注意事项1. 使用光纤跳线前应先了解光纤连接的基本知识，包括光纤类型、接口类型和连接方式等。
光纤跳线是用于光纤通信的连接线，连接光纤设备之间，传输光信号。
在使用光纤跳线之前，需要了解光纤的基本知识，包括光纤的类型（如单模光纤和多模光纤）、接口类型（如LC、SC和ST等）和连接方式（如直连和交叉等）。
2. 确保光纤连接的两端设备是光纤端口，并且支持相同的光纤类型和接口类型。
在连接光纤跳线之前，需要检查两端设备是否具备光纤端口，以及支持相同的光纤类型和接口类型。
光纤类型和接口类型的不匹配可能导致连接失败或降低传输性能。
3. 使用光纤跳线时应注意避免光纤弯曲、拉力过大和旋转等操作。
光纤是一种易断裂的材料，因此在使用光纤跳线时应避免产生光纤弯曲、拉力过大和旋转等操作。
这些操作可能导致光纤断裂或损坏，影响信号传输。
4. 在插拔光纤跳线时，应轻拿轻放，避免过度用力或颠簸。
插拔光纤跳线时，需要轻拿轻放，避免过度用力或颠簸。
过度用力可能引起光纤弯曲或接口损坏，而颠簸则可能使光纤跳线脱离插槽导致信号中断。
5. 注意保持光纤连接部分的清洁，并避免灰尘、油脂等污染物的进入。
光纤传输的信号依赖于光的传导，因此光纤连接部分的清洁非常重要。
在使用过程中，需要注意保持光纤连接部分的清洁，避免灰尘、油脂等污染物的进入。
这些污染物可能降低光的传导效率，影响信号传输质量。
6. 在使用光纤跳线时，应避免长时间暴露在高温或潮湿环境中。
光纤跳线在使用过程中应避免长时间暴露在高温或潮湿的环境中。
高温可能引起光纤传输性能下降或光纤损坏，潮湿环境则可能导致光纤连接失效或信号衰减。
7. 避免将光纤跳线弯曲、压扁或拉伸。
8. 在连接光纤跳线之前，应先检查光纤连接端口是否干净，并使用合适的清洁工具进行清理。
9. 当需要连接长距离光纤时，应选择合适的光纤跳线长度，并避免过度拉伸或折叠。
10. 在连接光纤跳线之前，应先断开电源，并确保设备处于安全状态。
mpo光纤跳线 原理
mpo光纤跳线原理MPO光纤跳线原理1. 介绍MPO光纤跳线是一种常用的光纤连接设备，用于在光纤通信系统中实现高效可靠的光纤连接。
本文将从浅入深，逐步介绍MPO光纤跳线的原理。
2. 光纤跳线的作用光纤跳线用于连接光纤收发器（光模块）与其他设备，如交换机、路由器等。
它起到了将光信号从一个设备传输至另一个设备的作用。
3. MPO光纤跳线的特点MPO光纤跳线采用一种特殊的连接器——MPO连接器。
MPO连接器具有以下特点：•高密度：MPO连接器使用多芯光纤，能够在一个连接器中传输多个光纤信号，实现高密度连接。
•方便拓展：由于MPO连接器中的光纤芯数较多，可以方便地进行扩展，满足不同连接需求。
•快速连接：采用MPO连接器进行光纤跳线连接时，可以实现快速的光纤线缆插拔。
4. MPO光纤跳线的原理MPO光纤跳线的原理主要涉及以下几个方面：光信号传输MPO光纤跳线的主要目的是将光信号从一个设备传输到另一个设备。
在MPO连接器中，每根光纤芯都承载着一个光信号。
当光信号通过跳线连接器时，光信号会在光纤之间传输，从而实现设备之间的光纤连接。
光纤对齐在MPO光纤跳线的连接过程中，需要保证光纤的精确对齐。
这是因为光信号的传输需要依靠光纤的准确连接，其间的微小偏差可能导致严重的信号损失。
MPO连接器通过特殊的对齐结构，确保了光纤之间的精确对齐。
光纤衰减在光纤跳线中，光信号的传输过程中会出现一定的衰减。
这是由于光信号在光纤中传输时会发生衰减，导致信号强度的降低。
衰减会影响光信号的质量和传输距离。
在设计MPO光纤跳线时，需要考虑衰减的影响并采取相应的措施进行补偿。
5. 总结MPO光纤跳线是一种高密度、方便拓展且快速连接的光纤连接设备。
通过光信号传输、光纤对齐和光纤衰减等原理，实现了设备之间的高效可靠的光纤连接。
科学合理地使用MPO光纤跳线，可以提高光纤通信系统的性能和稳定性。
6. MPO光纤跳线的优势MPO光纤跳线相比于传统的光纤连接方式具有一些显著的优势：•高速传输：MPO光纤跳线采用了多芯光纤，能够同时传输多个光信号，实现高速的数据传输。
一文了解什么是单工、双工光纤跳线
一文了解什么是单工、双工光纤跳线●引言：随着信息技术的迅猛发展，光纤通信已经成为现代通信领域中最重要的传输介质之一。
而光纤跳线作为光纤通信中不可或缺的组成部分，扮演着连接光纤设备之间的重要角色。
其中，单工光纤跳线和双工光纤跳线是两种常见的光纤跳线类型。
本文将全面介绍单工和双工光纤跳线的概念、特点和应用。
●单工光纤跳线1. 概念单工光纤跳线是一种只能实现单向数据传输的光纤连接线。
它只能在一个方向上传输数据，并不具备双向通信能力。
2. 特点单工光纤跳线具有以下特点：- 单向传输：只能在一个方向上传输数据，无法实现双向通信。
- 高速传输：提供高速数据传输能力，适用于需要高速传输的场景。
- 低延迟：由于只进行单向传输，所以具有较低的传输延迟。
3. 应用单工光纤跳线适用于以下场景：- 广播电视：在广播电视行业中，通常需要单向传输大量的视频和音频数据，单工光纤跳线可以满足高速传输和单向数据流的要求。
- 安全监控：在安全监控系统中，视频数据的传输通常是单向的，使用单工光纤跳线可以实现可靠的传输和高清画质的显示。
- 多媒体设备连接：在多媒体设备的连接中，通常只需要单向数据流，单工光纤跳线可以提供高速、稳定的数据传输。
双工光纤跳线1. 概念双工光纤跳线是一种可以实现双向通信的光纤连接线。
它能够同时在一个光纤通道中传输两个方向上的数据，实现双向通信。
2. 特点双工光纤跳线具有以下特点：- 双向传输：可以同时传输两个方向上的数据，实现双向通信。
- 高速传输：提供高速数据传输能力，适用于需要高速、稳定传输的场景。
- 较高的延迟：由于同时进行双向传输，所以相对于单工光纤跳线，延迟较高。
3. 应用双工光纤跳线适用于以下场景：- 计算机网络：在计算机网络中，双向通信是必需的，双工光纤跳线可以实现高速、稳定的数据传输。
- 电话通信：在电话通信中，双向语音通信是常见需求，双工光纤跳线可以提供高质量的双向语音传输。
- 广域网连接：在广域网连接中，双向数据传输是必需的，双工光纤跳线可以满足高速、可靠的广域网连接要求。
单模光纤跳线参数
单模光纤跳线参数【原创实用版】目录一、单模光纤跳线的概念二、单模光纤跳线的参数1.传输波长2.纤芯直径3.光纤跳线的分类1.ST-ST 类型2.LC 类型3.SC 类型4.FC 类型三、单模光纤跳线的应用领域四、如何选择合适的单模光纤跳线正文一、单模光纤跳线的概念单模光纤跳线，是一种用于光纤通信系统中连接设备与光纤布线链路的跳接线。
它可以将光信号从设备端传输到光纤布线链路上，实现光信号的快速、远距离传输。
二、单模光纤跳线的参数1.传输波长单模光纤跳线的传输波长通常为 1310nm 和 1550nm 两种。
这两种波长分别适用于不同的光纤通信系统，可以根据实际需求选择合适的波长。
2.纤芯直径单模光纤跳线的纤芯直径一般为 9μm 或 10μm。
纤芯直径越小，光纤的传输性能越好，但同时价格也越高。
3.光纤跳线的分类（1）ST-ST 类型：这种类型的光纤跳线两端均为 ST 接口，适用于 ST 接口的光纤设备之间的连接。
（2）LC 类型：这种类型的光纤跳线一端为 LC 接口，另一端为 ST 接口，适用于 LC 接口的光纤设备与 ST 接口设备之间的连接。
（3）SC 类型：这种类型的光纤跳线两端均为 SC 接口，适用于 SC 接口的光纤设备之间的连接。
（4）FC 类型：这种类型的光纤跳线一端为 FC 接口，另一端为 ST 接口，适用于 FC 接口的光纤设备与 ST 接口设备之间的连接。
三、单模光纤跳线的应用领域单模光纤跳线广泛应用于光纤通信系统、光纤接入网、光纤数据传输以及局域网等领域。
由于其传输距离远、带宽大、信号损耗小等优点，单模光纤跳线在远距离光信号传输方面具有明显的优势。
四、如何选择合适的单模光纤跳线在选择单模光纤跳线时，需要考虑以下几个方面：1.传输距离：根据实际应用场景选择合适的传输距离，如短距离传输可选择 2km、5km 等距离的跳线，长距离传输可选择 20km、40km 等距离的跳线。
2.接口类型：根据设备的接口类型选择合适的光纤跳线，如 ST-ST 类型、LC-ST 类型、SC-SC 类型等。
光纤知识
光纤跳线(又称光纤连接器)，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。
下面我们介绍下光纤跳线分类与光模块如何选择光纤跳线。
一。
光纤跳线的分类和概述如下:①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。
一般在ODF侧采用(配线架上用的最多)②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。
(路由器交换机上用的最多)③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。
(对于10Base-F连接来说，连接器通常是ST类型。
常用于光纤配线架)④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。
(路由器常用)⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体二。
光纤模块如何选择光纤跳线：光模块一般都支持热插拔，GBIC使用的光纤接口多为SC或ST型;SFP，SFP+，XFP光模块使用的光纤为LC型。
X2，XENPAK光模块使用的光纤为LC型。
使用的光纤：单模：L波长1310单模长距LH波长1310,1550多模：SM波长850SX/LH表示可以使用单模或多模光纤SFP：Small Form-factor Pluggables 热插拔小封装模块，目前最高可达4.25G，采用LC 接口;SFF：Small Form Factor 小封装技术焊接小封装光模块，一般速度不高于千兆，LC接口; 现在市面上基本都是SFP 光模块。
SFF一般是不支持热插拔。
SR、LR、ER、ZR常用于SFP+和XFP封装的模块。
指的是传输距离，SR是短距离，通常几百米以内。
LR10KM，ER40KM，ZR80KM。
光跳线基本知识培训
基础知识培训（一）一、光缆的分类1、按使用环境、用途区分，可以分为：室内光缆和室外光缆，我们生产使用的为室内光缆，主要用在电信机房、机柜内部等。
2、按照光传输模式分，可以分为单模和多模，单模英文singlemode 简称SM 多模英文multimode 简称MM。
其中单模又分为G652D、G655.G657A等，没有特别指明的情况下，通常为G652D。
其中多模又分为62.5/125（也称为OM1）、50/125（也称为OM2）、OM3（又叫万兆光缆）。
使用800倍端面检测仪区分时，SM通光区最小，直径不到1厘米，50/125和OM3通光区大小一样，直径约4厘米，不到光纤包层直径的一半，62.5/125通光区刚好为光纤包层直径的一半。
3、按照光缆直径区分可以分为：φ0.9mm、φ2.0mm、φ3.0mm和其它（通常为束状和带缆，带纤等特殊结构。
其中φ0.9mm只有紧包层和半紧包层，没有凯拂拉线和外被。
4、按照光缆颜色区分，有黄色、红色、浅蓝色、白色、蓝色、绿色、紫色黑色以及其他客户指定的颜色。
这里所说的颜色，对于φ0.9mm的光缆指紧包层的颜色，φ2.0mm、φ3.0mm的光缆指护套的颜色。
φ0.9mm的光缆颜色通常为白色，蓝色、黄色、橙色也很常见。
φ2.0mm、φ3.0mm的光缆颜色SM通常为黄色，多模（62.5/125和50/125）通常为橙色，OM3光缆颜色通常为橙色/浅蓝色。
上述各种光缆客户另有要求时，以客户要求为准。
5、按照光缆芯数区分，可以分为单芯（SX）、双芯（DX）和多芯。
φ0.9mm的光缆只有单芯，φ2.0mm、φ3.0mm的光缆既可以为单芯也可以为双芯，双芯结构通常为‘8’字型，即两个单芯的护套紧紧并排在一起。
多芯的通常指束状光缆、带状光缆、防水尾缆等，束状光缆、带状光缆有4芯、6芯、8芯、12芯、24芯等，防水尾缆有双芯、4芯、6芯等。
束状光缆、带状光缆按照芯数的多少依次使用下列颜色：蓝、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、粉蓝，为12芯标记色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤跳线是指光纤两端都装上连接器插头，用来实现光路活动连接（一端装有插头的称为尾纤）。
光纤跳线用于长途及本地光传输网络、数据传输及专用网络，以及各种测试和自控系统。
光纤跳线是通过精密设备经过多道工序精磨而成的，具有插入损耗低、回波损耗高、重:复性好等优点，可广泛应用于各种光纤器件和各种光纤通信系统中。
光纤跳线的种类有很多，根据连接器形状口I分为：FC、SC、ST、LC、MT.RJ、MU等；根据连接器插头从插针体的类型可分为：PC、UPC、APC等；根据光纤种类可分为单模、50/125多模、62.5/125多模、保偏等；根据光纤直径可分为：900pm. 2mm、3mm等。
在根据连接器形状划分中，单模光纤可使用的连接器类型有FC, SC, ST, FDDI, SNA, LC, MT-RJ等，多模光纤可使用的连接器类型有FC, SC, ST, FDDI, SMA, LC, MT-RJ, MU 及VF45 等。
单模跳线包括SC/PC, SC/APC, FC/PC, FC/APC, ST/PC, LC/PC, LC/APC, MU/PC、MU/APC. MT-RJ；多模跳线包括：SC/PC, FC/PC, ST/PC, LC/PC, MU/PC, MT-RJ O光纤跳线所用光纤一般为G.652光纤，直径一般为63mm,长度一般为5~100m,插入损耗一般小于0.1dB；反射损耗一般要大于45dB。
下面我们简单介绍根据光纤连接器形状常使用的FC, SC, ST, LC, MT-RJ MU 6 W 光纤跳线。
注意，光纤跳线的两端连接器插头根据使用情况可以是不相同，如我们常使用的FC/APC-LC/APC,就是一项连接ODF,另一端连接设备的光纤跳线。
1、FC-FC光纤跳线：FC （Ferrule Connector,意为金属连接件）光纤连接器通常是圆形的金属套，紧固方式为螺纹式，主要应用于配线架上。
最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式。
此类连接器结构简单，操作方便，制作容易，但光纤端而对微生较为敏感，IL容易产生菲涅尔反射，提高I口I波损耗性能较为困难。
后来，对该类型连接器作了改进，采用对接端面呈球面的插针，连接器一般是圆形带螺纹的，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。
如图1所示的就是一条两端都带FC连接器接头的FC-FC光纤跳线。
2、ST-ST光纤跳线：ST （straight trip,意为直接连接）光纤连接器也是圆形的，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，不同的是它的插针端面多采用PC型，或APC 型研磨方式；而旦紧固方式为螺丝扣。
此类连接器适用于各种光纤网络，操作简便，1L具有良好的互换性。
如图2为一条两端均为ST连接器的ST-ST光纤跳线。
图2： S「ST光纤跳线示例
3、LC-LC光纤跳线：LC光纤连接器是著名的Bell公司为了满足顾客对连接器小型化、高密度连接的要求而开发的一种新型连接器，采用操作方便的模块化插孔（RJ）闩锁机理制成。
LC 型光纤连接器压缩了整个网络中面板、墙板及配线箱所需的空间，使其占有的空间只相当于传统ST和SC连接器的一半。
目前，在单模SFF （小封装）方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。
如图3为一条两端均为LC连接器的LC-LC 光纤跳线。
4、MT-RJ-MT-RJ光纤跳线：MT-RJ光纤连接器是由美国AMP公司开发出的一种小型光纤连接器。
它也是为了满足广大用户对小型化、低成本、使用简捷的光纤连接器产品日益增长的需求而开发的一种小型连接器。
它与LC连接器一样，压缩了整个网络中有源设备、面板、墙板及配线箱所需的空间，使其占有可空间只相当于传统ST和SC连接器的一半（与LC连接器大小一•样），从而提高了经济适用性，特别适合光纤到桌面的应用。
它带有与RJ-45型连接器（RJ・45水品头）相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤。
为了方便与光信号收发机相连，连接器端而光纤为双芯排列设计（间隔0.75mm, RJ-45水品头为单芯排列），是主要用于数据传输的高密度光连接器，光纤路由器和交换机上用得最多。
图4为一条两端均为MT-RJ连接器的MT-RJ-MT-RJ光纤跳线。
5、SC-SC光纤跳线：SC光纤连接器外壳呈方形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型，或APC型研磨方式；紧固方式是采用插拔销闩式，无须旋转。
图5为一条两端均为SC连接器的SC-SC
光纤跳线。
图4： MT-RJ-MT-RJ光纤跳线示例
6、MU跳线：MU (Miniature Unit Coupling)光纤连接器是以SC连接器为基础研发的世界上最小的单芯光纤连接器。
采用的插头直径为1.25mm,从插头到安装尺寸都较SC连接器减小了一半，所以MU光纤连接器在光缆配线架中的密度大为提高，是光配线架上广泛采用的新型连接器。
图6为数条一端均为MU连接器与MU连接器模块连接的示意图。
图6： MU跳线示例
以上各图所列的光纤连接器插头仅是一个型号产品的外观，不同品牌、不同型号的对应产品外观上可•能有些区别。
如有些接口长些，有些短些；也有些连接器外套是采用金属做的，而有些是采用塑料，或者陶瓷做的。
还有单、多模之分。
但是，无论是哪一个品牌、哪一个型号，对应类型连接器的基本结构肯定是一样的。
我们主要从外观上区分这些不同连接器类型，以便在实际工作中识别和应用它们。
以上介绍的光纤连接器的插头，既然有插头，就肯定有适配器接口与这些连接器插头匹配连接，就像局域网RJ-45水品头一定要在网卡、配线架、交换机，或者路由器等设备上有RJ-45网络接口与宜配合连接一样。
光纤之间是由适配器通过其内部的开口套管连接起来的。
图7：主要类型的光纤适配器示例。
