RNS315(导航 )技术培训资料20141008
RNS315升级
3）完成软件地图激活
注：上海大众出厂的对应DID方式的地图卡为下图右图所示，
CID加密对应地图卡，不能用于DID 地图拷贝及激活
DID加密对应地图卡
2、详细操作
1）操作人员使用“指定电脑”登录车载导航电子地图激活网站： ，如下图：
选择下面右侧的RNS315导航
0020 0027
升级后版本 0028
0028
途观/新途安 3AD.035.272 （Tiguan/Touran）
新帕萨特 （NMS） 56D.035.272
新朗逸 （New Lavida）
18D.035.191A
7.如果选择“取消”则终止交易。
五、导航软件升级方法
导航软件升级方法 1、RNS315导航系统光盘仅限用于下表中版本为0020、0027的导航（导航软件 版本查询方法请参考附录1“导航/地图版本及导航序列号查询方法”），其 他导航不可以使用该升级光盘，否则可能会造成无法预知的问题。
车型 零件号 升级前版本 0020 0027
帕萨特新领域导航
RNS315 导航
2、详细操作
2）输入本店专用帐号和密码，点击“登录”，进入代购界面： 首次以默认密码进入的帐号，系统会提示：“请修改初始密码！”，用 户需要点击进入“修改密码”页面，修改对应帐号的密码，如下图
2、详细操作
3）输入车架号和导航仪序列号，后台进行共同判断，若不同，弹出对话框：“您输 入的与数据库内记录不符，请确认导航仪序列号为当前正确的导航仪序列号”。
三、更换导航后DID地图卡再次激活
更换导航后地图卡再次激活
1）操作人员使用“指定电脑”登录车载导航电子地图激活网站： ，如下图：
选择下面右侧的RNS315导航
2024年gps培训课件(版)
gps培训课件(附件版)GPS培训课件一、引言全球定位系统（GlobalPositioningSystem，简称GPS）是一种基于卫星导航技术的定位系统，由美国国防部开发，并广泛应用于军事、民用和商业领域。
GPS系统由一系列卫星、地面控制站和用户设备组成，能够为全球用户提供精确的三维位置、速度和时间信息。
本课件旨在介绍GPS的基本原理、组成、应用和发展，帮助读者更好地了解和使用GPS技术。
二、GPS的基本原理GPS系统的工作原理基于“测距”和“三球定位”原理。
具体来说，GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间，根据信号传播速度和传播时间计算出用户设备到卫星的距离。
通过测量至少四颗卫星的距离，用户设备可以确定自己的位置。
这就是所谓的“三球定位”原理，即通过三个球面相交确定一个点。
三、GPS系统的组成GPS系统由三个主要部分组成：卫星星座、地面控制站和用户设备。
1.卫星星座：GPS卫星星座由一系列卫星组成，这些卫星分布在地球轨道上，以确保全球覆盖。
GPS卫星发射信号，用户设备接收这些信号并测量信号传播的时间。
2.地面控制站：地面控制站负责监控和管理GPS卫星星座。
地面控制站通过卫星与用户设备之间的通信，提供卫星位置和时间信息，以确保用户设备能够准确计算出自己的位置。
3.用户设备：用户设备包括GPS接收器、计算机和其他辅助设备。
GPS接收器接收卫星发射的信号，测量信号传播时间，并计算出用户设备的位置、速度和时间。
四、GPS的应用1.车辆导航：车辆导航系统使用GPS技术来确定车辆的位置，并提供路线规划和导航指引。
2.航海导航：船舶使用GPS技术来确定自己的位置，并规划航线，以确保安全航行。
3.航空导航：飞机使用GPS技术进行导航，提高飞行安全和效率。
4.地质勘探：地质学家使用GPS技术进行地图制作和地质勘探，以发现地下资源。
5.农业：农民使用GPS技术进行农田管理和作物监测，提高农业生产效率。
RNS315升级
三、更换导航后DID地图卡再次激活
更换导航后地图卡再次激活
1）操作人员使用“指定电脑”登录车载导航电子地图激活网站： ，如下图：
选择下面右侧的RNS315导航
帕萨特新领域导航
RNS315 导航
更换导航后DID地图卡再次激活
2）输入本店专用帐号和密码，点击“登录”，进入代购界面： 首次以默认密码进入的帐号，系统会提示：“请修改初始密码！”，用户需要点 击进入“修改密码”页面，修改对应帐号的密码，如下图
将单选框改为“启用”
2、360浏览器
打开360浏览器，选择浏览器菜单“工具”——“Internet选项…”，在 “Internet选项”窗体中，选择“安全”选项卡，选中“受信任的站点”， 点击“站点”按钮.
2、360浏览器
在“可信站点”窗体中，添加“https://*”，去掉勾选“对 该区域中的所有站点要求服务器验证(https:)”，点击“关闭”按钮，关 闭“可信站点”窗体。如下图：
网站会有如下提示：
2、详细操作
6）网站提供激活文件下载，4S店将激活文件复制到新车包装盒内的TF卡上指定目录 下，激活并生成订单核对信息无误，点击下一步。
2、详细操作
7）激活成功，形成订单。
8）请再次确认用户导航软件版本，若小于0028，则在上海大众4S店内，利用软件光 盘升级到0028。（软件版本查询方法参考附录1，软件升级参考本教材“导航软件升级” 一章）
2、地图升级详细操作
5.2) 显示地图版本号,显示配件卡（空卡，零件号），升级刮刮卡（零件号） 5.3) 询问客户是否同意购买升级刮刮卡 5.4) 询问用户自备卡或4S店提供上海大众配件卡 5.5) 选择最新的地图版本信息，用户确认后，输入购买的升级刮刮卡的序列号和密码 5.6) 4S店将最新地图数据光盘进行Copy到地图卡上 5.7) 下载激活文件到地图卡上 网站提供激活文件下载，4S店将激活文件复制到新车包装盒内的TF卡上指定目录下，激 活并生成订单核对信息无误，点击下一步，系统会提示确认窗口
SiteMasterS331D操作培训PPT教案
频率范围的划分
射频 <3/6/9GHz 微波>RF
频段的划分
按波长划分：3m, 5cm,3cm,2cm,8mm,3mm,……
按波段划分：L, C, X, Ku, K, Ka, W, ……
引言 – 相关基础知识
功率
线性幅度单位
V, mV, uV, ……. W, mW, nW, …….
耗
天馈线测量基础
电缆损耗
用来测量跳线和馈线 测量电缆单方向的信号损失
回波损耗的1/2 测量
测量时电缆的另一端开路无 连接
天馈线测量基础
SWR
使用 FDR 测量技术 测量驻波比
反射信号越小越好 由于反射才会引起驻波的比值 反射引起驻波的比值越小，显
示的测量值越小 开路或短路条件下，显示的反
SiteMasterS331D操作培训
会计学
1
内容
引言 天馈线分析仪 频谱分析仪
引言 -- 相关基础知识 传输线的分类
同轴
同轴连接器 各种类型电缆
波导
WRXX
引言 -- 相关基础知识
同轴连接器的分类
BNC F N 7mm SMA 3.5mm K(2.92mm) 2.4mm V(1.85mm) 1mm
内容
传输线和天线（天馈线）简介 天馈线测量基础 测试设备(方法)和比较 操作培训 故障分析
参考文献
测试设备(方法)和比较
如何进行系统的性能测量? 进行传输线扫描测量的最好方法?
频域反射仪FDR（采用矢量网络分析仪技 术，增加了抗干扰等外场测量需要的设计）
时域反射仪TDR 频谱仪附加跟踪信号源和反射桥 标量网络分析仪 功率计
天馈线测量基础

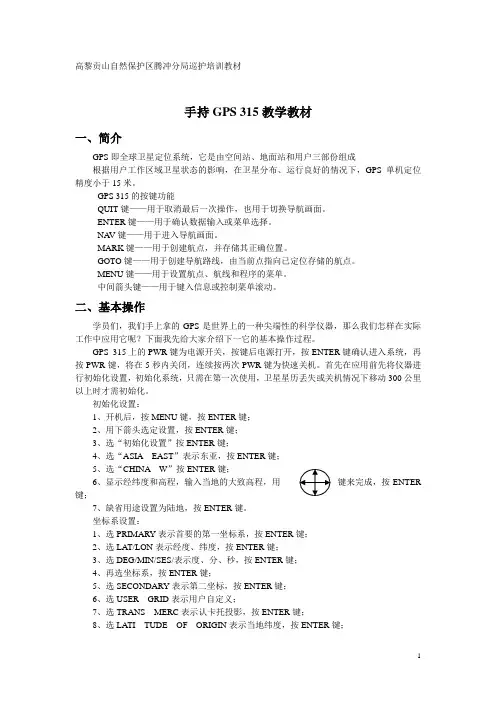

手持GPS 315教学教材
高黎贡山自然保护区腾冲分局巡护培训教材手持GPS 315教学教材一、简介GPS即全球卫星定位系统，它是由空间站、地面站和用户三部份组成根据用户工作区域卫星状态的影响，在卫星分布、运行良好的情况下，GPS单机定位精度小于15米。
GPS 315的按键功能QUIT键——用于取消最后一次操作，也用于切换导航画面。
ENTER键——用于确认数据输入或菜单选择。
NA V键——用于进入导航画面。
MARK键——用于创建航点，并存储其正确位置。
GOTO键——用于创建导航路线，由当前点指向已定位存储的航点。
MENU键——用于设置航点、航线和程序的菜单。
中间箭头键——用于键入信息或控制菜单滚动。
二、基本操作学员们，我们手上拿的GPS是世界上的一种尖端性的科学仪器，那么我们怎样在实际工作中应用它呢？下面我先给大家介绍下一它的基本操作过程。
GPS 315上的PWR键为电源开关，按键后电源打开，按ENTER键确认进入系统，再按PWR键，将在5秒内关闭，连续按两次PWR键为快速关机。
首先在应用前先将仪器进行初始化设置，初始化系统，只需在第一次使用，卫星星历丢失或关机情况下移动300公里以上时才需初始化。
初始化设置：1、开机后，按MENU键，按ENTER键；2、用下箭头选定设置，按ENTER键；3、选“初始化设置”按ENTER键；4、选“ASIA EAST”表示东亚，按ENTER键；5、选“CHINA W”按ENTER键；6、显示经纬度和高程，输入当地的大致高程，用键来完成，按ENTER 键；7、缺省用途设置为陆地，按ENTER键。
坐标系设置：1、选PRIMARY表示首要的第一坐标系，按ENTER键；2、选LA T/LON表示经度、纬度，按ENTER键；3、选DEG/MIN/SES/表示度、分、秒，按ENTER键；4、再选坐标系，按ENTER键；5、选SECONDARY表示第二坐标，按ENTER键；6、选USER GRID表示用户自定义；7、选TRANS MERC表示认卡托投影，按ENTER键；8、选LA TI TUDE OF ORIGIN表示当地纬度，按ENTER键；9、选LONGI TUDE OF ORIGIN表示当地东经度，下排出现000.00000E（E表示东，W表示西），按ENTER键；10、UNITS TO METERS CONV 1.000000，按ENTER键；11、FALSE EAST A T ORIGIN 00500000.0表示当地中央子午线向东偏于500公里，按ENTER键；12、FALSE NOPTH A T ORIGIN其值设定根据当时测定的值在北纬方向上与当地标准的差值而定，测值比标准值小100米，则参考数增加100即00000/00.0按ENTER键（开始都为0，只有测量值与标准值有识差时才改，差多少改多少）。
大众汽车导航仪RNS315
选择设施类别查找图标.
选择城市和当前点.
选择设施类别
选择 “住宅小区”
选择“星海人家”
详细信息界面
导航设定目的地 4
- 地址簿是用来存储常用地址，这样可以不必每次都要重复输入。即使关 机，地址簿的内容也不会丢失。 • 按压导航 “NAV”按钮，进入导航主界面，点触屏幕上 “地址簿”图标。 • 在地址簿列表中，选择地址簿中某一个地址。（排序方式是按距离排列） • 然后点触 屏幕右下角的“详细信息”按键。 • 再点触屏幕右下角的“开始导航”，即可启动导航。
导航设定目的地 1
• • • • • 按压导航 “NAV”按钮，进入导航主界面，点触屏幕上 “地址输入”图标。 在输入行依此输入省份 、城市/区/县、道路、交叉路口和门牌号。 如果不直接输入省份的首字母，点触右下角的“显示结果”，会出现所有省份/直辖市列表。 如果直接输入省份的首字母：例如输入 “J”之后,界面会出现以 “J”开头的省份(城市/区 /县、道路、交叉路口和门牌号）可以用类似输入方式完成输入。 点触屏幕右下角 “开始导航”，路线计算完毕之后即可开始导航。
FM/AM SETUP 收音机主界面 (FM)
选择波段界面
操作模式选项界面
收音 按压导航面板的 “MEDIA”按钮，进入媒体播放模式.选择您所需要的，可用的媒 体源(CD、SD、USB/iPod、AUX、蓝牙等)。以CD-MP3为例。 • 设置“播放模式”:点触左下角的“播放模式”，在弹出菜单中选择您所需的播 放模式。 • 切换歌曲:在媒体播放过程中，按压 “左”和 “右”箭头来切换上/下一首曲目。 • 打开曲目列表:点触屏幕右下角的 “曲目列表”，或者转动右旋钮。 • 在媒体播放模式下，按压SETUP 按钮，进入媒体播放设置界面。
车载导航产品培训教材
方向盘控制介绍(1) 方向盘控制介绍
部分车采用CAN_BUS或LIN_BUS协议 如大众领驭、迈腾 别克君越 、英朗等 或 协议(如大众领驭 别克君越,、 部分车采用 协议 如大众领驭、迈腾,别克君越 英朗等) 来控制汽车电子控制系统；绝大部分车（如丰田车系等） 来控制汽车电子控制系统；绝大部分车（如丰田车系等）都通过改变线控 电阻（以此改变电流）来实现操作； 电阻（以此改变电流）来实现操作；
设计发放工程师 供应商开发工程师
（通用）术语词汇 通用）
符号 解释 符号 解释 符号 解释 符号 解释
SFMEA
功能描述及工作模式
电源开关钮 模式转换（CD→USB→AUX→RADIO） 波段转换钮（FM1→FM2→FM3→AM1→AM2） 音调效应/功能选择钮（EQ→BASS→TRE→BAL→FAD） 等响度 MP3/CD曲目浏览播放 重复播放 随机播放 搜索钮 复位钮 向下文件夹 向上文件夹 播放/暂停钮 静音钮 向上搜台/快进钮 向下搜台/快退钮 频率1—6存储钮 进出碟
试 验 内 容
6 交变湿热 车载音视频系统应按下图曲线要求进行5个周期循环，每个周期24小时，其中每个 周期中 16个小时通电（或不通电），8小时不通电，试验结束，样品从试验箱中 取出放置室温中2小时后，其外观、机械结构、功能，应分别符合评价要求的规定
T 60 45 25 -10 2 4 2 10 2 1 2 1 ℃ 通电工作 不通电
主机内部结构 主机内部结构 DVD 机芯组件
液 晶 显 示 器 组 件 DVD 板 风机
收音模块
AUDIO 板 导航板
数码卡接口
连 接 板
GPS插头
整 机 方 框 图
12
收音模块
RNS 315说明书
音量调节
- 打开导航装置后，转动 左旋钮 ，调整当前正 在播放音源的音量。 - 在通话过程中，转动 左旋钮 ，调整通话音量。 - 导航运行中，在语音播报时，转动 左旋钮 ， 调整导航音量。 - 在语音识别功能过程中，转动左旋钮，可调 整系统的语音识别音量。
收 音 机 ………………………………………7
选择波段 ……………………………………7 选择广播电台 ………………………………7 电台搜索 ……………………………………8 电台存储 ……………………………………9 取消预置台显示 ……………………………10
收 音 机 相 关 设 置 ………………………11
图 5 密码输入界面 5 简要说明
图 6 四位密码输入完成后，“确定”按键可用
- 如果此时密码输入错误，屏幕会出现“密码 不正确”的提示信息 图 7。重新回到密码 输入界面后，界面最底部的中间位置“剩余次 数：”中的数字会减1。
导航系统
图 7 密码输入错误提示信息
图 8 连续三次密码输入错误，系统锁定界面
其 它 设 置 …………………………………65
音效设置 ……………………………………65 系统设置 ……………………………………68
汽 车 导 航 装 置 使 用 注 意 事 项 ………71
导航系统
下图帮助您快速了解各个操作按钮及其简要介绍 图 1。
9 10
15 16
11 12 17
4
5
3
6
2
7
1
导 航 相 关 的 其 它 操 作…………………51
地图屏幕显示元素及其它功能介绍 ………51 触摸屏幕来移动地图 ………………………52 设定地图上的某个点为目的地 ……………52 调整地图显示的比例尺 ……………………53 查看目的地与当前位ቤተ መጻሕፍቲ ባይዱ信息 ………………53 设置标记点 …………………………………53 显示路线列表 ………………………………54 避开路段选择 ………………………………54
大众车载导航-车联网IPDA测报 RNS315 RNS510
Issu
路径计算bug，严重绕路，不走寻常路，不找直线
I.P.D.A
导航部分
擎感智能车脑
Issu
I.P.D.A
导航部分
擎感智能车脑
Issu
I.P.D.A
视频播放
擎感智能车脑
Issu
1）U盘的兼容性比较差 2）U盘与TF卡需要区分 3）文件扫描速度有提升，但经 常扫描不到 4）视频的记忆时有时无 5）来电中断视频后，不能续播 6）视频的识别bug，如左图， 有时不能识别视频时长！
I.P.D.A
倒车影像
擎感智能车脑
Issu
Q.倒车影像无辅助线；OPS 偏小，虚拟框太细，晚上看 不清；渐进线条不直观 S建议： 1）尽快补充辅助线，尤其是 拍照位摄像头纠偏 2）OPS调整，线框加粗 3）渐进采用堆积色块，传承 大众成熟方案 4）关于OPS车模，ID线框图 也有一定的科技感，与虚拟 雷达的场景吻合；建议采用 擎感汽车的自有风格
I.P.D.A
倒车影像
擎感智能车脑
Issu
S建议： 1）对于无OPS车型可以屏蔽 掉，增加选项，让可以影像 全屏 2）增加OPS的选型，对于无 CAN或无前雷达车型，去掉 此部分；经常要手动点选比 较多余（不过确实很炫）
I.P.D.A
导航ቤተ መጻሕፍቲ ባይዱ分
擎感智能车脑
Issu
I.P.D.A
导航部分
擎感智能车脑
I.P.D.A
改进建议及其他
擎感智能车脑
Issu
经过上一版功能的增强和这一般稳定性的改善，进步明显，缺点也显而易见 几点后续版本改善建议 ★三大基本功能必须稳定给力-----蓝牙的连接，导航的准确性，倒车影像的可靠性 1)蓝牙电话-----连接的比上一版有改进,时常不能主动连接,偶尔断线;两部电话的连接 策略不清晰 2)导航的问题相对比较多,图资还是跟不上互联网地图;APP要改进的细节比较多,可 以更多的借鉴手机APP的优点(当前差距还不小),高清字体的导入(立竿见影) a. 指北针的图标优化; b. 浏览地图时的随图转向; c. 限速与实际道路的匹配度; d. 实时路况与规划路径的重叠混淆; e. 转向指示符的优化; f. 导航定位慢的改进; g. 倒车时陀螺仪的修正; h. 多功能仪表的同步等等 3)兼容性问题-----丹拿匹配,原车摄像头,仪表盘同步等
大众rns315导航介绍
***************************************************************本文将详细介绍RNS-315导航的使用方法，故障排除其方法，使用技巧..............--------------------------------------------------------------------- 说到这个rns315导航，可以说这个地球上没有第二个人比我更了解它的来龙去脉了。
曾经那么艰苦的诞生出来，曲折的经历，来到中国后被拉皮，被改名。
一个小小的产品凝聚了一个公司的前途和几百名员工的命运。
这个产品就是RNS315，熟悉的人还会在他后面加上CHINA，因为在欧洲他有个同名的大兄弟，比他早几年诞生，但是却远远没有这个弟弟强大，受人关注。
它也曾经被命名过RNS07，又被称为LOWCOST NAVIGATION.他上面还有个大哥，因其强大的功能而引无数车友竟折腰的RNS510，也是另大众又爱有狠的产品之一，爱其定位高端功能强大，狠其价格高得离谱，而且系数进口，动辄就要断货。
RNS315也是应此时运诞生，话说N年以前，欧洲有个叫RNS310的小妹，长的一双鹅蛋小脸（5寸屏幕），和RNS510这个大尺寸（6.5寸屏幕）的莽汉刚好一高一低，乃是德国大众的天造之合。
谁知RNS510顺利的被引进到中国，而RNS310却因为脸小一直不受待见，于是乎便产生了换脸易容的高招，并加入其大哥RNS510也没有的若干功能，下面待我详细道来：1：RNS-TMC广播，在中国的主要大城市可以通过FM广播接收交通信息，在地图上通过不同的颜色显示交通拥挤程度，并且可以每半分钟看到一次事故发包。
更牛的是他可以计算路径自动绕过那些拥挤和封闭路段。
2：地图通过网路下载更新，这个不用详细介绍了，虽然不是复杂的技术，但是极大程度的方面了车主，以后拿张SD卡DOWNLOAD下来就可以用了，有时间往4S店跑?3：支持大部分APPLE设备通过USB接入并显示和控制4：内置蓝牙模块，在接入麦克风后，可以免提打电话，可以下载电话薄，可以在导航屏幕直接拨号，可以语音命令控制（无方向盘遥控的可以通过长按"i"键激活），可以蓝牙传输手机设备播放的音乐（一个朋友拿iPad在车里玩植物大战僵尸，告诉我音效很爽）。
RNS315编码说明
RNS315编码说明
RNS315因其强大蓝牙功能及超高的性价比，为不少TX所认可，而网购5053看不到编码帮助而不知如何设置编码，象如何开机不用按同意、如何修改开机图标等，下面着重说说安装RNS315后如何设置编码。
新安装RNS315的，原车不带OPS的，只需在网关列表勾选37导航系统和56-收音调谐器，无需也不能进入56，只在37导航内设置编码即可，带OPS车型的还得在10辅助单元维修编码，否则无法显示图像（最好不要点编码帮助，直接修改）。
5053数据线37导航内无编码帮助的，可自编个编码帮助文件，复制后即可，看不到也没关系，按下面说明设置：
Byte2 （是否接功放）：00当前音箱、02仅前部音箱、04前后音箱Byte3：bit0第二个FM天线已安装；bit4已安装摄像头
Byte4 （音箱监控）：01监控关闭；02前音箱监控；03后音箱监控；04前后音箱监控；
Byte6 （指OPS车型）：01POLO、02甲壳虫、03甲壳虫敞篷、04尚酷、05高尔夫、06NCS、07高六旅行版、08高六敞篷版、09途安、0A 高尔夫plus、OB新帕、OC途观、OD夏朗、OE-EOS、OF-CC、10新迈。
Byte7：bit1开机点同意；bit2开车限制输入目的地；bit4交通信号显示关闭
Byte8设置开机图标：00大众01一汽大众
贴个RNS315导航编码（11款 1.6无后音箱）：0000024102000B0000000000
加倒车可视可选通用编码：000004410400000000000000。
RNS315使用方法及使用技巧
RNS315使用方法及使用技巧RNS315 使用方法及使用技巧RNS315 是一款功能强大的车载导航系统，它提供了准确的导航功能以及其他实用的功能。
本文将为您介绍 RNS315 的使用方法和一些使用技巧，帮助您更好地使用该导航系统。
一、快速操作指南1. 打开导航系统：在车辆启动后，按下RNS315 设备上的电源按钮，系统将开始运行。
2. 目的地输入：通过触摸屏幕上的“目的地”选项，您可以输入您要前往的地址或兴趣点。
您可以使用屏幕上的虚拟键盘或语音搜索功能进行目的地输入。
3. 导航过程中的指示：一旦您输入目的地并开始导航，系统将为您提供转向指示、语音提示和实时路况信息，确保您能够顺利到达目的地。
4. 音乐和媒体播放：RNS315 还具有音乐和媒体播放功能。
您可以通过选择“媒体”选项来访问您的音乐库或外部设备上的媒体文件。
使用屏幕上的控制按钮，您可以随时调整音量和播放模式。
二、高级操作指南1. 语音控制功能：RNS315 配备了强大的语音控制功能，可以让您通过声音来控制导航系统。
按下设备上的语音按钮，并按照系统提示用清晰的语音输入您的指令，例如“导航到 [目的地]”或“降低音量”。
2. 实时交通信息：通过选购相关服务，您可以在 RNS315 上获取实时交通信息。
这将使系统能够为您提供准确的交通状况，并为您提供优化的路线建议。
选择“实时交通”选项，系统将开始接收交通信息并相应地调整您的导航路线。
3. 个性化设置：RNS315 允许您根据个人喜好进行各种设置调整。
您可以调整屏幕亮度、语音提示的音量和语言、地图显示的样式等。
通过浏览设备设置菜单，您可以根据您的个人偏好对系统进行个性化定制。
4. 快速搜索功能：RNS315 还具备强大的快速搜索功能，可以帮助您快速查找附近的加油站、餐厅、酒店等兴趣点。
选择“快速搜索”选项，并选择您感兴趣的类别，系统将为您显示附近的相关结果。
三、常见问题解决方法1. 升级地图：为了确保导航系统的准确性，定期检查并升级地图数据是必要的。
RNS315升级-文档资料
2、360浏览器
打开360浏览器，选择浏览器菜单“工具”——“Internet选项…”，在 “Internet选项”窗体中，选择“安全”选项卡，选中“受信任的站点”， 点击“站点”按钮.
2、360浏览器
在“可信站点”窗体中，添加“https://*.navinfo”，去掉勾选“对该区 域中的所有站点要求服务器验证(https:)”，点击“关闭”按钮，关闭“ 可信站点”窗体。如下图：
，
2、详细操作
5）按网站提示步骤准备地图卡 a. 打开自带的地图包装盒，输入卡盒上的激活卡的序列号和密码；
打开外壳上盖
激活码
b. 4S店将最新地图数据光盘拷贝到空白的地图卡上（注意地图版本必须与网上 激活版本相同）
2、详细操作
c. 下载激活文件到地图卡上 d. 解压激活文件 e. 如果需要，升级导航软件
RNS315导航 DID加密方式培训资料
说明
为了提高RNS315车载导航地图功能，上海大众计划在第45周开始将VW品牌车型上 RNS315导航（用于New Passat、New Lavida、Tiguan、New Touran）地图加密方式更 改为DID方式（各车型断点车号会在切换前公布），届时： 1、各车型断点车号后装配RNS315导航的车辆在用户提车前需要增加导航地图“激活”操 作（类似New Lingyu导航）； 2、断点车号前装配RNS315导航的车辆如果有地图升级需求，需要查询导航软件版本， 版本小于0028需要升级软件版本至0028，之后再对新地图激活； 3、凡DID方式加密的导航在维修更换RNS315导航之后也需要重新激活； 4、DID方式加密的导航地图卡可以自行复制、备份，但只能用于同一台RNS315导航， 无法使用在其他RNS315导航上（一机对一卡）；
RNS315升级
更换导航后DID地图卡再次激活
3）输入车架号和导航仪序列号，后台进行共同判断，界面会弹出如下对话框，点 击确定。
在另外一个对话框：“请在下框内输入导航仪序列号变更的理由，并进行提交（如 更换过导航仪等）”中输入理由。（请注意，上海大众会定期审核）
更换导航后DID地图卡再次激活
4）网站提供客户当前版本激活文件下载，4S店将激活文件覆盖到原导航地图TF卡上 指定目录下，激活并生成订单核对信息无误，点击下一步。
2、地图升级详细操作
5.2) 显示地图版本号,显示配件卡（空卡，零件号），升级刮刮卡（零件号） 5.3) 询问客户是否同意购买升级刮刮卡 5.4) 询问用户自备卡或4S店提供上海大众配件卡 5.5) 选择最新的地图版本信息，用户确认后，输入购买的升级刮刮卡的序列号和密码 5.6) 4S店将最新地图数据光盘进行Copy到地图卡上 5.7) 下载激活文件到地图卡上 网站提供激活文件下载，4S店将激活文件复制到新车包装盒内的TF卡上指定目录下，激 活并生成订单核对信息无误，点击下一步，系统会提示确认窗口
更换导航后DID地图卡再次激活
5）激活成功，形成订单。
四、地图升级（及地图恢复）方法
1、地图升级步骤说明 1）用户根据上海大众发布的更新地图信息提出升级要求。 2）经销商操作人员记录车内导航仪序列号、导航软件版本信息。具体查询方法 详见附页1“查看导航/地图版本及导航序列号的方法”。 3）登录指定的地图公司网站（），选择想要更新到的 地图版本，生成激活码文件。
2）输入本店专用帐号和密码，点击“登录”，进入代购界面： 注：首次以默认密码进入的帐号，系统会提示：“请修改初始密码！”， 用户需要点击进入“修改密码”页面，修改对应帐号的密码，如下图：
2、地图升级详细操作 3）点击“下一步”，此时会进入“导航电子地图选购”。 4）4S店查看用户的目前地图以及导航软件的版本。并在网页上下拉 菜单进行选择，默认值为最新版本。
大众RNS315导航模块安装教程
Pin 1, Pin 2ห้องสมุดไป่ตู้3: 4，8 5: 6: 7
Ctrl 口的各个信号名称： +5V 继电器控制电压（最大 3A 输出） 当 AV1 被选定时=5V，AV2 被选定时=0V
车用 AUX 的输入，外部声音可以直接插入，如果用户送入 2 路或更多的声音， 可以用+5V 电压继电器进行切换选择
常电+5V 地线
白色：切换信号线，连接到 12V 或者 5V 的时候此接口盒将进行切换。可以连接到外切换开关。
灰色：CAN 盒给接口盒的专用数据信号。如果不要原车键操控，可以剪断。 1/4
触摸屏，盒内小板的连接方式：
此 2 个螺钉孔位，要换为配 件的螺钉柱，用来固定小板。
上表面的 55P 插座（标有 IN-PCB）：通过 55P 的排线连接到连接 LCD 的插座上。 下表面的 55P 插座：通过 55P 的排线连接到 55P-55P 的小板， 该小板的另外一端连接显示屏。（按照红色虚线表示，注意该 50P 的排线要像如图方式穿过电路板。）
菜单 Pos.H, Pos.V: 用户可以设定图像在屏幕上的偏移程度，将图像挪 到屏幕的中央（图中表示默认设定）。 Guide Line 选项表示倒车规迹，安装的时候需要设定到 OFF。
红外代码学习方法：
本接口合内部已经含有 10 多种导航，DVD，数字视频设备操控代码，一般只要设定好，不需要学习。 学习时，将图像选择到 AV1 输入通道以后，将 DIP6 拨下一次，就可以看到操控条出现，并且有一个图标闪烁，此时将
FV‐RNS315_CN 接口盒使用说明书_v120320
[产品型号: FV-RNS315-CN]
这个接口盒能够给 RNS315 的显示屏（一般在显示屏的侧面可以找到 RNS315 的 标签）插入 RGB 导航,AV, 倒车信号。此显示屏出现在中国版的 2012 款大众迈腾， 帕萨特，斯柯达等系列车型上。接口盒具有以下特征：
RNS315导航说明书简易操作说明
RNS315导航操作简易说明书
首先，这个RNS315导航，只出现在迈腾系列车型的高配车型上。
因为这个是原车自带的导航，所以功能很强大。
首先支持倒车影像，之前也和大家都提到过了，后面的摄像头隐藏在尾箱的大众logo后面，挂倒档的时候，logo 翻起，俗称后翻盖摄像头。
隐蔽性很好。
今天就不介绍这个功能了。
今天，主要看看这个RNS315的导航功能，主界面就是这样的，屏幕左右分别有三个按键，据说RNS510（更强大的一款）左右分别是四个按键的。
回到RNS315上，通过使用说明书可以看出，产地是中国广东，看来大众也很会节约成本的。
收听收音机的时候，是这样的
提车之后，销售员给了我一个类似DVD的盒子，我以为是车辆介绍光盘，后来才发现，是导航的地图，如下图：打开盒子之后，没有看到想象中的光盘，而是一个TF卡，还以为厂家给错了呢！！
再仔细看看
TF卡装在哪里呢？回到导航上看看，在双闪灯的开关上面，看到一个小插口，估计就是这里了
插入TF卡，记得是卡面向上插入，然后开机：
主屏幕终于有显示了
打开地图：
设置回家的路线
在这里要说明，直接输入你要到达的地点，非常方便，都是地名的首字母即可，比如：王府井，就按顺序输入“WFJ”即可。
而且，当你输入“w”之后，很多字母都灰显了，也就是说，在北京，没有与“w”之配合的地名，就不会再显示出来，这个功能，相当好使。
而且可以存储五个常用地点，比如：“家”、“单位”、“……”等等。
总之，这个导航，我在使用上，感觉非常人性化，。
上海大众Skoda RNS315导航培训资料
4
导航类问题的故障分析与判定
2.CID 加密方式的地图数据卡故障的分析与判定
故障现象: 若屏幕显示“请插入带有导航地图以及语音控制数据的Micro SD卡”（参见左下图），或显示“软件更 新失败，代码：No Error，请检查碟片并重试”的错误提示框。 a. 请先检查用户导航中的 Micro SD卡是不是大众集团公司提供的原装Micro SD卡。 b. 检查是不是因为Micro SD卡插入不到位，轻推地图卡，直至听见“咔”的轻响，地图卡被锁住。 c. 检查 Micro SD卡金手指的表面是不是磨损严重。 d. 将Micro SD卡拔出，重新插入，重新启动导航，按下“NAV”键，验证故障现象是否重现。 e. 若运行后仍然不识别，请准备一张原装CID加密的地图卡做对比验证：插入一张新的地图数据卡，重新启动导 航，按下“NAV”键，若故障现象不再重现，则CID地图卡故障可能性较大，请再对地图卡做仔细鉴别。 f. 检查是不是用户误操作的外力作用而导致卡槽内部机构件损坏或卡槽内卡有异物。
City Name
北京市 上海市 广州市 深圳市 天津市 沈阳市 南京市 重庆市 成都市 宁波市 佛山市 东莞市 福州市 珠海市
Description
北京市五环以内区域，包括五环 上海市外环以内区域，包括外环 广州市环城高速公路-广园快速路-开创大道-大观中路以内区域，包括以上道路 深圳市北环大道-沿河北路-泥岗东路-滨河大道-滨海大道-桂庙路-月亮湾大道以内区域，包括以上 道路 天津市外环线以内区域，包括外环线 沈阳市高官台街-观泉路-金山路-陵北街-白山路-重工北街-重工南街-沈水路-南二环路-沈水东路新立堡东街以内区域，包括以上道路 南京市东至宁连高速，南至三桥高速，西至绕城公路，北至二桥高速，包括以上道路 重庆市内环快速路-渝南大道-学府大道以内区域包 括以上道路 成都市成都绕城高速公路以内区域，包括绕城高速 宁波市东至沈海高速、世纪大道，南、西、北至宁波绕城高速公路,包含以上道路 佛山市广佛高速公路-吉利大道东-乐从大道-三乐西路三乐路-广珠西线高速公路-广州环城高速公路以内区域， 包括以上道路 东莞市环城路以内范围，包括环城路 福州市三环以内范围，包括三环路 珠海市区，西部沿海高速以内，含高速
RNS315升级课件PPT
02 RNS315系统升级的必要 性
当前系统存在的问题与挑战
01
02
03
硬件老化
随着时间的推移，原有硬 件可能已经过时或出现故 障，影响系统稳定性和性 能。
软件缺陷
系统软件可能存在已知的 漏洞和缺陷，易受恶意攻 击或数据泄露的风险。
扩展性不足
原有系统可能无法支持更 多的用户或业务功能，难 以满足未来的发展需求。
数据安全与隐私保护
在智能化、网络化的趋势下，数据安全和隐私保护成为重要挑战， 需要加强技术研发和政策制定，确保用户数据的安全与隐私权益。
跨行业合作与创新
RNS315系统的进一步发展需要跨行业合作与创新，整合各方资源， 共同推动智能交通产业的繁荣与发展。
THANKS FOR WATCHING
感谢您的观看
RNS315系统的历史与发展
总结词
起源、技术发展、未来趋势
详细描述
RNS315系统的起源可以追溯到早期的车载导航系统。随着技术的发展，RNS315系统不断升级和完善，功能越 来越丰富，性能越来越稳定。未来，RNS315系统将继续朝着智能化、网络化、安全化的方向发展，为用户带来 更加出色的驾驶体验。
备份数据
制定升级计划
在进行系统升级前，必须对所有重要 数据进行备份，以防止数据丢失。
根据升级需求和目标，制定详细的升 级计划，包括升级时间、人员分工、 升级步骤等。
评估现有系统
了解现有系统的运行状况、配置和存 在的问题，以便在升级过程中进行相 应的调整。
升级过程中的关键步骤
安装新系统
按照升级计划，进行新系统的安 装和配置。
06 RNS315系统未来的发展 趋势与展望
技术创新与演进
5G/6G通信技术
RNS315(导航 )技术培训资料20141008
FM/AM MEDIA PHONE NAV SETUP 信息按键
POWER
RNS510 左右各4个按钮
RADIO MEDIA MUTE TONE
SD 卡 槽
Mirco SD 卡 槽
麦克风按键
MAP NAV HOME SETUP
SD 卡槽
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
退碟按钮 - 轻按此按钮,可将碟片弹出。
信息按钮 - 在不同的模式下显示有关的更多信息。 - 长按此按钮进入语音识别模式。 导航地图Micro SD卡插口 - 供用于存放地图数据的Micro SD卡 SD卡插口 。 - 供用户插入存有音频文件的SD卡。 进退碟口 - 将碟片（印刷面朝上）由此口水平插入装置中，直到 装置自动将其吸入为止。 显示屏 - 此显示屏即为触摸屏，用手指触摸屏幕即可进 行相关的操作。(6.5寸 分辨率 400x240)。 光线感应传感器 - 根据环境光线亮度，对屏幕进行自动调整。
8
收音机操作介绍
• 按压FM/AM按钮,进入收音机主界面。 • 切换波段: 点触屏幕右下角“波段”进行相应选择或者再次按压FM/AM按钮。 • 选择电台: 1. 在“显示预置台”时直接点触图标或通过右旋钮选择。 2. 通过 “波段”中“FM列表”选择（列表中列出可接收到的电台）。 3. 当设置左右箭头选台为预置台列表时,通过箭头按钮可以直接切换预置台。 • 电台搜索: 1.“操作模式”下点触“预览”会将可接收的电台会顺序播放8秒。 2. 左右箭头设置为电台列表时，按压箭头按钮会自动搜索。 • 电台存储: 1. 长按右旋钮或预置台图标(约三秒)可将当前播放的电台存储到此预置台中。 2. 长按FM/AM按键约十秒，会自动把当前点最强的6个电台频率存到图标中
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存储快捷号码界面
存储快捷号码选择界面
• 点触电话簿，打开已下载的电话簿界面，选择需要存储的号码 （图 电话簿存储快捷号码界面）， 点触存储或按压右旋扭，即可将所选的号码设置为快捷号码。
电话簿存储快捷号码界面 Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
媒体源选择界面
CD-MP3 播放模式主界面
播放模式弹出菜单
设置:可以设定在所提到的 模式下是否要包含文件夹
曲目列表界面
媒体播放设置界面 Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
10
蓝牙电话操作介绍
• 按导航上面的 “PHONE”按钮，进入蓝牙电话模式。 • 电话连接: 按压面板上的 “SETUP”按钮，进入电话设置界面。 输入提示的PIN码连接新设备 或者选择已匹配过的设备（部分手机支持SSP，会自动随机生成6位PIN码）。 • 拨打电话: 拨号、电话簿（自动映射）、未接来电、已拨电话、已接来电、快速拨号。 • 静音: 点触屏幕右下角的“其他功能”,选择静音,对方将听不到您的声音。 • 免提模式: 点触 “其他功能” 进入私密模式和免提模式切换（免提模式下只能用车载麦克风应答） • 输入号码: 进入双音多频模式。
存储快捷号码界面
存储快捷号码界面
删除快捷号码 • 点触删除快捷号码 ，打开快捷号码的删除界面。 选择所需删除的快捷号码 ，点触删除按键或按压右旋扭，即可删除所选快捷号码。
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
14
语音识别功能操作说明
• 本装置支持特定的语音控制指令，直接说出这些指令，系统会自行识别并进行相应的操作。 • 本装置的语音控制功能是由micro SD卡（地图卡）中的语音控制数据所支持的，因此未插入micro SD卡或者插入错误时，系统会显示相应的提示信息 （图 请插入带语音数据的micro SD卡提示界面） ，此时语音控制功能不可用。 • 激活语音控制：按压多功能方向盘上的 “电话”按钮或通过长按本装置上的 “ ”按钮来激活 。(支持中、英文模式语音控制)。 • 在系统刚启动时，由于语音控制数据还未加载完成，此时语音功能暂不可用，在屏幕上会出现相应 提示信息图 正在下载数据，短时间后此提示信息消失，说明语音组件加载完毕。 • 进入语音控制：麦克风图标右边有波形时为应答模式，说出下面显示的声控命令文字进行语音控制 。(电话未连接时，仅有 “设置”声控命令)。
Lavida
Touran
Octavia
New Passat
Superb
Tiguan
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
3
UP1 导航型号与车型介绍
上海大众产品匹配车型
SVW SOP 料号 3TD 035 272
SVW UP1 料号 3TD 035 272A
未插入或识别到地图卡界面
语音数据加载界面
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
15
语音识别功能操作说明
• 进入语音控制模式后，屏幕界面最上行会显示一个麦克风图标，图标后会显示标题栏，下面显示 出所有的声控指令文字 （ 图 语音控制信息界面）, 白色字体表示可被识别的声控指令文字，绿 色字体表示不可被识别的信息提示文字。
11
蓝牙电话操作介绍
设置快捷号码 • 在电话设置界面，点触选择设置快捷号码 （图 设置快捷号码界面） ，打开快捷号码选择界面 （图 快捷号码选择界面），系统提供存储快捷号码，编辑快捷号码和删除快捷号码三个选择项。 • 本装置最多可以为每个已匹配电话存储五个电话号码作为快捷电话号码 （图 快速拨号界面）以 便在电话功能主菜单点触快速号码按键直接拨打这些电话号码。
7612.032.072
7612.032.066 7612.032.066 7612.032.067 7612.032.068
7612.032.093
7612.032.086 7612.032.089 7612.032.087 7612.032.088
Yeti
Touran Tiguan New Passet New Lavida
6
RNS315主要功能按钮介绍
开机/关机和音量调节 旋钮 - 开机或关机。 - 调节音量。 PHONE 电话按钮 - 打开电话功能。 MEDIA 媒体功能按钮 - 切换到上次播放的媒体， 如已在媒体播放界面,则打开 媒体源选择界面或在当前可 用的媒体来回切换。 FM/AM 按钮 - 切换到收音机运行模式，如已在收音机运行模式下,则切换波段。 NAV导航按钮 - 按此按钮，可在导航主界面和地图界面之间切换。 SETUP设置按钮 - 此按钮能够对各个运行模式进行相关参数的设置。 按钮 返回到上一级菜单。 旋压式调整按钮 - 切换电台,手动模式下可以调节电台频率。 - 选择不同的媒体源，在曲目列表中选择曲目。 - 切换不同的电话功能。 - 可在导航和地图界面切换，调整地图比例，按压可播报最近的一条语音 。 左箭头/右箭头 - 收音机:短按可切换上一个或下一个电台 。- 媒体: 短按可切换到上一首或下一首曲 目，长按则快进或快退。
8
收音机操作介绍
• 按压FM/AM按钮,进入收音机主界面。 • 切换波段: 点触屏幕右下角“波段”进行相应选择或者再次按压FM/AM按钮。 • 选择电台: 1. 在“显示预置台”时直接点触图标或通过右旋钮选择。 2. 通过 “波段”中“FM列表”选择（列表中列出可接收到的电台）。 3. 当设置左右箭头选台为预置台列表时,通过箭头按钮可以直接切换预置台。 • 电台搜索: 1.“操作模式”下点触“预览”会将可接收的电台会顺序播放8秒。 2. 左右箭头设置为电台列表时，按压箭头按钮会自动搜索。 • 电台存储: 1. 长按右旋钮或预置台图标(约三秒)可将当前播放的电台存储到此预置台中。 2. 长按FM/AM按键约十秒，会自动把当前点最强的6个电台频率存到图标中
电话未连接界面
电话未连接界面
蓝牙激活,输入PIN码界面
电话“其他功能”界面
电话主界面
选择匹配主界面
注意: 1. 如果手机和导航配对存在，且蓝牙都打开，导航开启后会自动与上一次连接过的手机匹配连接。 2. 导航最多容纳匹配数量为4个,如果再有新的手机需要连接导航会提示删除一个已匹配的设备。
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
2 3-5 6-7 8 9 10-37
RNS315导航常见故障的分析与判定………… 38-71
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
2
RNS315 导航型号与车型介绍
RNS315CN SVW SVW SVW SVW SVW SVW 车型 Tiguan Touran NMS Octavia Superb Lavida 客户料号 3AD 035 272 3AD 035 272 56D 035 272 3TD 035 272 3TD 035 272 18D 035191A 博世料号 7612 032 066 7612 032 066 7612 032 067 7612 032 072 7612 032 072 7612 032 068
FM/AM SETUP 收音机主界面 (FM)
选择波段界面
操作模式选项界面 Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
收音机设置界面
9
媒体播放操作介绍
• 按压导航面板的 “MEDIA”按钮，进入媒体播放模式。支持的媒体源(CD、SD、USB/iPod、 AUX、蓝牙等),不支持DVD以及视频格式的媒体。 • 切换媒体音源：按压“MEDIA”按钮点触所需音源的对应图标。 • 设置播放模式: 点触左下角的“播放模式”，在弹出菜单中选择您所需的播放模式。 • 打开曲目列表: 点触屏幕右下角的 “曲目列表”，或者转动右旋钮进入列表。 • 切换歌曲: 在媒体播放过程中，按压 “左”和 “右”箭头来切换上/下一首曲目。 • 媒体相关设置：在媒体播放模式下，按压SETUP 按钮，进入媒体播放设置界面。

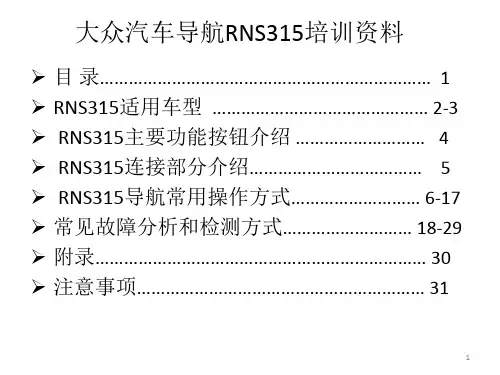

大众导航RNS315培训资料
版本：2013 10 20
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
1
目 录………………………………………… RNS315适用车型 …………………………… RNS315和RNS510区别 ……………………… RNS315主要功能按钮介绍 ………………… RNS315连接部分介绍 ……………………… RNS315导航常用操作方式 …………………
Bosch SOP 料号 7612.032.072
Bosch UP1 料号 7612.032.092
车型 Superb FL Octavia A5
3TD 035 272
3AD 035 272 035 191A
5LD 035 272
3AD 035 272B 3AD 035 272A 56D 035 272B 56D 035 272A
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
4
RNS315和RNS510区别
Qualität ist das Leben von SVW 质 量 是 上 海 大 众 的 生 命
5
RNS315和RNS510区别 如何从面板上判断是不是 RNS315/RNS510
退碟按钮 - 轻按此按钮,可将碟片弹出。
信息按钮 - 在不同的模式下显示有关的更多信息。 - 长按此按钮进入语音识别模式。 导航地图Micro SD卡插口 - 供用于存放地图数据的Micro SD卡 SD卡插口 。 - 供用户插入存有音频文件的SD卡。 进退碟口 - 将碟片（印刷面朝上）由此口水平插入装置中，直到 装置自动将其吸入为止。 显示屏 - 此显示屏即为触摸屏，用手指触摸屏幕即可进 行相关的操作。(6.5寸 分辨率 400x240)。 光线感应传感器 - 根据环境光线亮度，对屏幕进行自动调整。
