汇流箱安装作业指导书
配电箱装配作业指导书(文档3篇)
配电箱装配作业指导书(文档3篇)以下是网友分享的关于配电箱装配作业指导书的资料3篇,希望对您有所帮助,就爱阅读感谢您的支持。
第一篇配电箱装配作业指导书1 总则本作业指导书规定了低压配电产品的装配的内容与要求,适用于本组织生产的各类低压配电产品如:开关柜、动力箱、配电箱、控制屏、台、母线插接箱的组装工艺过程。
2 设备和工具2.1 设备:弯排机、50kV A试验变压器、平衡电桥、搪锡炉、台钻等。
2.2 工具:螺丝刀、尖嘴钳、剥线钳、压线钳、万用表、兆欧表、扳手、钢卷尺、钢直尺、游标卡尺、塞尺、涂层测厚仪等。
3 装配规范3.1 在产品装配前,应对下列各项逐一进行检查,做好工艺准备。
3.1.1 结构应该符合该型号产品结构的要求,产品应有固定的安装孔。
3.1.2 门应能在大于90°角内灵活转动,门在转动过程中不应损坏漆膜,不应使电器元件受到冲击,门锁上后不应有明显的晃动。
检验方法:手执门锁轻轻推拉,移动量不超过2mm。
3.1.3 门与门及门与框架之间的缝隙检验:门与门之间的缝隙均匀差小于1000mm为1mm,大于1000mm为1.5mm,门与门框之间缝隙均匀差小于1000㎜为2mm,大于1000mm为2.5mm。
3.1.4 壳体焊接应牢固,焊缝应光洁均匀,不应有焊穿、裂缝、咬边、溅渣、气孔等现象,焊药皮应清除干净。
3.1.5 壳体表面处理后,漆膜表面应丰满、色彩鲜明、色泽均匀、平整光滑、用肉眼看不到刷痕、皱痕、针孔、起泡、伤痕、斑痕、手印、修整痕迹及沾附的机械杂质等缺陷。
3.1.6 产品上所有电镀件的镀层(包括元器件本身的电镀件的镀层及紧固件)不得有起皮、脱落、发黑、生锈等现象。
3.2 元器件选择及安装3.2.1 产品内选择的电器元件和材料,必须符合认证产品要求和顾客图纸的要求,在不影响产品内在质量要求的前提下,可以征得顾客同意并得到相关批准进行认证规定范围内的代用。
3.2.2 器件必须采用取得强制性产品认证的厂家生产的合格产品,非认证产品不得使用。
光伏汇流箱安装
光伏汇流箱安装光伏汇流箱安装指南目录:1.安装前检查2.需要使用的安装工具及零件3.机械安装基本要求3.1 外形尺寸3.2 汇流箱机械安装注意事项3.3 安装方式选择原则4.电气接线及步骤4.1 汇流箱电器安装注意事项4.2 对外接线端子介绍4.3 输入接线4.4 输出连线4.5 通讯接线4.6 端子大小与连接线径5.汇流箱的试运行6.汇流箱的验收1.安装前检查在安装汇流箱之前,必须进行以下检查:检查所有零部件是否完好无损。
检查所有电气元件是否符合要求。
检查所有接线端子是否紧固可靠。
检查所有安装位置是否符合要求。
检查所有安全措施是否已经实施。
2.需要使用的安装工具及零件在安装汇流箱时,需要使用以下工具和零件:扳手螺丝刀铅笔卷尺绝缘胶带接线端子连接线3.机械安装基本要求3.1 外形尺寸在安装汇流箱时,必须保证其外形尺寸符合要求,以确保其能够正常工作。
3.2 汇流箱机械安装注意事项在安装汇流箱时,必须注意以下事项:汇流箱必须安装在平整、干燥、通风的地方。
汇流箱必须与支架紧密连接,以确保其稳定性。
汇流箱必须与其他设备保持一定的距离,以便进行维护和检修。
3.3 安装方式选择原则在选择汇流箱的安装方式时,必须考虑以下因素:安装位置是否符合要求。
汇流箱与其他设备的距离是否合适。
安装方式是否能够保证汇流箱的稳定性。
4.电气接线及步骤4.1 汇流箱电器安装注意事项在安装汇流箱的电器部件时,必须注意以下事项:所有电器元件必须符合要求。
所有接线必须紧固可靠。
所有接线必须正确连接。
4.2 对外接线端子介绍在安装汇流箱时,必须了解其对外接线端子的功能和使用方法。
4.3 输入接线在安装汇流箱时,必须正确连接输入接线。
4.4 输出连线在安装汇流箱时,必须正确连接输出连线。
4.5 通讯接线在安装汇流箱时,必须正确连接通讯接线。
4.6 端子大小与连接线径在安装汇流箱时,必须选择正确的端子大小和连接线径,以确保电气连接的可靠性和安全性。
汇流箱作业指导书
汇流箱精维护1.1 范围本文件规定了无锡隆玛科技股份有限公司汇流箱精维护流程和作业要求。
表1 部件信息1.2 人员配置及工期要求表2 检修人数及工期1.3 工器具表3 工器具清单1.4 检修材料表4 材料清单1.5 作业流程与质量监督点图1 作业流程图1.6 作业步骤1.6.1 常规检查a)外观是否整洁,电缆牌是否有脱落现象,汇流箱内是否出现凝露。
b)检查光伏汇流箱内熔断座的螺丝是否有松动,如出现松动的现象请及时锁紧。
c)检查每路光伏板的输入线连接是否可靠,如出现接头松动、断开的现象请及时固定。
d)检查汇流箱安装是否牢靠,是否密封,锁扣是否锁紧。
e)检查汇流箱通信功能和显示功能是否正常(H点),应能显示通道电流、防雷器当前工作状态等。
1.6.2 监控模块检查及维护检查监控模块装置运行正常,显示电流、电压值是否正常,若监控模块损坏,则更换步骤如下:1.6.3 保险丝检查及维护检查保险丝是否有烧毁现象。
若保险丝烧毁,需要更换保险丝,则步骤如下:a)用尖嘴钳将保险丝夹出。
b)万用表测量保险丝是否通断。
c)用尖嘴钳夹着保险丝插入熔断器座。
d)送电后,用钳形表测量更换回路是否有电流。
1.6.4 断路器检查及维护检查断路器是否无烧毁、跳闸现象。
若断路器损坏,需要更换断路器,步骤如下:a)断开直流柜断路器。
b)测量汇流箱断路器下端正负极出线无电压。
c)用内六角扳手拧开两个铜排螺丝和两个断路器出线螺丝。
d)十字螺丝刀拧开断路器的四个固定螺丝。
e)按拆除步骤重新将断路器更换上。
1.6.5 高压导轨电源检查及维护检查高压导轨电源是否正常,若高压导轨电源损坏,更换步骤如下:a)分别向两边拔出电源模块上下端接插件。
b)电源模块下端有一个红色卡扣,用小一字螺丝刀向下抵出,拿下电源模块。
c)更换电源,上下端接插件插紧。
d)闭合熔断器座,万用表测量电源模块下端是否有24V直流电源输出。
e)断路器闭合。
1.6.6 防雷器检查及维护检查防雷器是否无击穿,若防雷器击穿,需要更换防雷器,步骤如下:a)十字螺丝刀拧开防雷模块上端正极、负极、接地三根线螺丝,拔出左下角遥信接线。

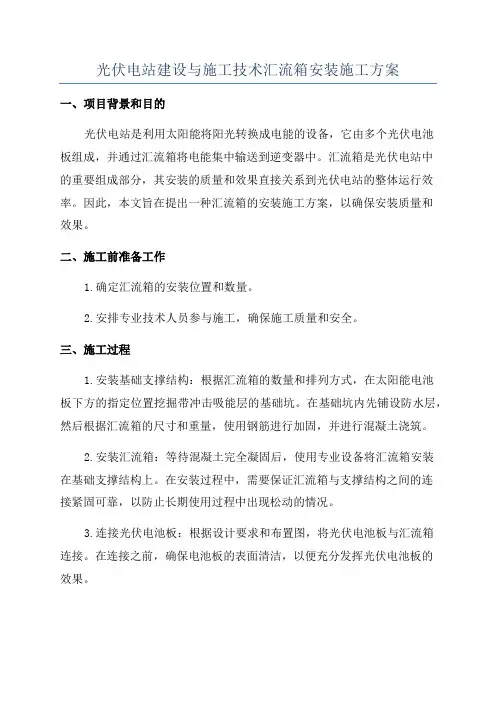

光伏电站建设与施工技术汇流箱安装施工方案
光伏电站建设与施工技术汇流箱安装施工方案一、项目背景和目的光伏电站是利用太阳能将阳光转换成电能的设备,它由多个光伏电池板组成,并通过汇流箱将电能集中输送到逆变器中。
汇流箱是光伏电站中的重要组成部分,其安装的质量和效果直接关系到光伏电站的整体运行效率。
因此,本文旨在提出一种汇流箱的安装施工方案,以确保安装质量和效果。
二、施工前准备工作1.确定汇流箱的安装位置和数量。
2.安排专业技术人员参与施工,确保施工质量和安全。
三、施工过程1.安装基础支撑结构:根据汇流箱的数量和排列方式,在太阳能电池板下方的指定位置挖掘带冲击吸能层的基础坑。
在基础坑内先铺设防水层,然后根据汇流箱的尺寸和重量,使用钢筋进行加固,并进行混凝土浇筑。
2.安装汇流箱:等待混凝土完全凝固后,使用专业设备将汇流箱安装在基础支撑结构上。
在安装过程中,需要保证汇流箱与支撑结构之间的连接紧固可靠,以防止长期使用过程中出现松动的情况。
3.连接光伏电池板:根据设计要求和布置图,将光伏电池板与汇流箱连接。
在连接之前,确保电池板的表面清洁,以便充分发挥光伏电池板的效果。
4.连接电缆:使用专业电缆将光伏电池板和汇流箱之间的电能输送线路连接起来。
在连接的过程中,要确保电缆的质量和规格与设计要求相一致,并且连接的接头牢固可靠,以维持光伏电站的正常运行。
5.安装监控系统:为了便于光伏电站的监控和管理,需要在汇流箱中安装监控系统,以便及时了解光伏电站的工作状态和性能。
四、施工注意事项1.施工现场必须设置合理的安全防护措施,并指定专人负责施工现场的安全管理和操作指导。
2.施工人员必须穿戴统一的工作服和安全防护用具,并接受相关安全培训。
3.在施工过程中,严禁乱扔杂物,保持施工现场的整洁和安全。
4.施工完毕后,对设备和施工现场进行检查和清理,确保没有遗留物品和杂物。
5.施工过程中如遇突发情况,应立即停止施工并采取相应的应急措施,确保施工人员的人身安全和设备的完好。
五、施工验收1.施工完成后,由专业人员进行安装质量的验收,包括设备的固定性、连接的牢固性、线路的正常连接以及监控系统的功能测试等。
汇流箱及逆变器的安装调试技术方案
汇流箱及逆变器的安装调试技术方案汇流箱及逆变器安装施工流程:1汇流箱的安装技术方案a.汇流箱安装在方阵附近,连接箱主要有接线端子、防雷模块、直流断路器等组成。
b.汇流箱通过螺丝将接线箱与支架固定。
c.管线进出汇流箱是应固定牢靠,应有入盒锁扣紧固,做好密封严实,宜采用下进下出线方式。
组件阵列(DC)的连接1)检查光电阵列的极性,光电组件最大串联电压是否满足设计要求。
2)测量每组光电池的各级与接地的电压值(DC),根据安全说明。
3)如果测量的电压是恒定的,并且基本等于光电组的开路电压,那么这说明有一个错误,电压的定量值基本可以发现接地错误的大概位置。
4)连接没有问题的光电组到逆变器。
并确认连接到正确的接线端子和极性。
d.并网前汇流箱、并置箱、总箱检查1)检查汇流箱内所有接线,需牢固可靠。
2)用万用表测量极性是否正确,开路电压是否符合要求3)紧固箱内所有接线螺栓。
4)确保所有断路器处于OFF状态。
e.光伏发电项目汇流箱安装质量标准及检查验收方法工序检查验收项目性质单位质量标准检查验收方法和器具设备检查防护等级符合设计、合同要求观察外形尺寸符合图纸用钢尺检测元器件完好、无松动内部检查开关和熔断器1:要断开灵活、可靠操作试验设备位置符合图纸设计核对图纸检查支架和固定螺栓镀锌件外观检查垂直度mm允许偏差应小于1.5πun测量接地应牢固、可靠对照标准检行接地线的截面符合设计要求卡尺实测绝缘电阻测试汇流箱进线端与接地端绝缘电阻主要MC绝缘电阻不小于2M用兆欧表测试汇流箱进线端与接地端绝缘电阻主要MΩ绝缘电阻不小于2MΩ用兆欧表测试2逆变器的安装技术方案a.逆变器在运输过程中要固定牢靠,防止磕碰,避免元件、仪表及油漆的损坏。
b.逆变器到场后,应开箱检查规格型号是否与设计相符,柜内零件和备品是否齐全,有无出厂合格证、说明书、出厂报告等技术文件。
e.按照柜体的重量及形体大小,结合现场施工条件,决定采用吊车、汽车和人力搬运,柜体上有吊环者,吊索应穿过吊环;无吊环者,吊索最好挂栓在四角主要承力处。
汇流箱安装作业指导书
海南州50MWp光伏并网电站项目汇流箱安装接线作业指导书编制:审核:批准:中国水利水电第四工程局海南州光伏电站项目部2012年10月1适用范围此作业指导书适用于光伏区的汇流箱安装施工。
2编制依据GB/T 19939—2005 光伏系统并网技术要求GB/T 19964—2020 光伏发电站接入电力系统技术规定(征求意见稿)GB *****-201* 《光伏电站施工标准》(征求意见稿)适用范围IEC 62446:2020 并网光伏发电系统文件、试运行测试和检查的大体要求西北电监局(西电监办[2020]165号)西北区域光伏电站并网治理暂行规定3作业前应做的预备及必需具有的条件参加作业人员的资格及要求(包括人员品级及数量、人员考核、人员责任和权限)。
作业所需工具及仪器、仪表和准确度的要求。
作业原材料及半成品质量要求。
3.4 汇流箱的规格、类型各项设计标准符合标准要求有出厂合格证。
3.5 检查汇流箱,如有表面损伤、变形及松动等问题,应及时进行修整、校正等处置,合格后才能进行安装。
3.6 作业环境应达到的条件。
安装前检查,在技术协议书中会对汇流箱的防护品级,元器件的品牌和型号做出相应的要求,安装前应进行检查;通过远程运输和现场保管应付箱内元器件及连线进行检查,是不是存在破损和松动现象。
4 要紧工具配置测量仪器选用安装设备选用名称功能名称功能一字螺丝刀紧固螺钉十字螺丝刀紧固螺钉力矩扳手紧固螺栓扳手紧固螺栓斜口钳修剪线扣线扣绑扎线缆卷尺测量距离角尺测量距离万用表测量电压热风机热缩电缆指套绝缘胶带包扎裸线电钻钻孔手套安装时佩戴辅材制作电缆接线头5作业程序、方式、内容汇流箱安装:关于汇流箱的安装,依照设计的汇流箱布置及连接示用意进行安装,每1MWp共安装汇流箱16台。
5.2 汇流箱的固定安装依照图纸实施,将汇流箱安装在光伏支架上指定位置,用螺栓拧紧,安装进程轻抬轻放,幸免划伤油漆;应保证汇流箱安装水平幸免歪斜。
打开柜门(如以下图)。
汇流箱组串逆变器安装
重大综合一般林州市横水镇60MWp光伏发电项目汇流箱组串逆变器安装方案编制:审核:批准:目录一、适用范围..................................错误!未定义书签。
二、作业前应做的准备及必须具备的条件..........错误!未定义书签。
三、主要工具配置图............................错误!未定义书签。
四、汇流箱施工安装规范........................错误!未定义书签。
五、组串逆变器施工安装规范 (2)六、注意事项 (2)七、安装质量控制及检验 (3)八、职业健康安全与环境管理 (3)一、适用范围此施工工法适用于光伏区的汇流箱及组窜逆变器的安装施工。
二、作业前应做的准备及必须具备的条件2.1参加作业人员的资格及要求(包括人员等级及数量、人员考核、人员责任)。
2.2作业所需工具及仪器、仪表和准确度的要求。
2.3 汇流箱及组串逆变的规格、类型各项设计标准符合规范要求有出厂合格证。
2.4 检查汇流箱及组串逆变器,如有表面损伤、变形及松动等问题,应及时进行修整、校正等处理,合格后才能进行安装。
2.5 作业环境应达到的条件。
2.6 安装前检查,在技术协议书中会对汇流箱的防护等级,元器件的品牌和型号做出相应的要求,安装前应进行检查;经过长途运输和现场保管应对箱内元器件及连线进行检查,是否存在破损和松动现象。
三、主要工具配置安装工具选用:绝缘电阻测试仪、一字螺丝刀、十字螺丝刀、力矩扳手、扳手、斜口钳、卷尺、万用表、角尺、热风机、绝缘摇表等。
四、汇流箱施工安装规范依据《光伏发电工程验收规范》GB50796-20124.1施工安装步骤:汇流箱检验→汇流箱固定支架制作→汇流箱固定及安装→汇流箱接地→汇流箱安装验收4.2汇流箱安装注意事项1、安装情况:检查汇流箱高度、位置、水平度应符合设计及合同要求。
2、标识:检查汇流箱标识应齐全。
3、连接:检查箱体和支架连接牢固。
3汇流箱的安装
气密
穿线管
表面无划伤及破损,无阻塞
观察及通气检查
箱盖气密检查
主要
表面无划伤、破损及箱盖是否安装密封胶
观察检查
穿线管与箱体接口紧固性
主要
连接良好、无松动及划伤
观察检查
箱体与箱盖气密检查
主要
无漏水及漏气现象
观察检查
用万用表测量
导线长度(10以下)
主要
≥1.5m
用尺检查
普通支撑件及管部内壁处理
主要
转弯接口处完整,光滑无毛刺
观察检查
采光表面清洁度
冲洗干净
穿线管道内部检查
主要
无阻塞孔径大,有冗余空间
通气检查
导线检查
主要
无扭折,脱皮破损连接正确
观察检查
带电部分对地
距离
输出回路
主要
按GBJ 149—1990 规定
对照规范检查
镀锌层完好,螺栓齐全、紧固观源自检查螺栓露扣长度主要
2扣~5扣
本
体
检
查
箱体有无变形及破损
表面无划伤及破损,无阻塞
观察及通气检查
箱体门锁有无损坏
锁芯、密封罩完好、锁门完全封闭
观察检查
元件规格及数量
主要
按设计规定,且附件备件齐全
对照图纸检查
端子板检查
无断裂、变形
观察检查
接触导线紧固
主要
充足
手轻扳试验
螺接导线检查
3.2汇流箱
表2 汇流箱的安装调试
工序
检 验 项 目
性质
质 量 标 准
检验方法及器具
箱
体
安
装
垂直度
主要
<1.5mm/m
汇流箱安装(通用)
汇流箱安装(通用)
汇流箱安装
1、安装顺序
a)用镀锌角钢制作汇流箱固定支
架;
b)将汇流箱支架固定在组件支架
或地面上;
c)汇流箱安装,并将汇流箱用接
地线可靠接地;
2、安装标准
d)汇流箱安装应符合以下规定:
e)位置正确、部件齐全、箱体开孔合适、切口整齐、箱体紧贴墙面;无绞线现象,油漆完
整、盘内外清洁、箱盖开关灵活、回路编号齐全、接线整齐、PE 保护地线安装明显、牢固;导线截面、相色符合规范规定。
f)汇流箱外壳应有明显可靠的PE 保护地线(PE 为黄绿相间的双色线);但PE保护地线
不允许利用箱体或盒体串连。
g)汇流箱配线排列整齐,并绑扎成束;在活动部位应固定;盘面引出及引进的导线应留有
适当余度,以便于检修。
h)汇流箱内刀闸及保险等,均应处于断路状态。
i)电气设备、器具和非带电金属部件的保护接地支线敷设应符合以下规定:
连接紧密、牢固;保护地线截面选用正确,需防腐的部分涂漆均匀无遗漏;线路走向合理、色标准确、涂刷后不污染设备和墙面。
检验方法:观察检查。
允许偏差:体高50mm 以下允许偏差1.5mm;体高50mm 以上允许偏差3mm。
【推荐】汇流箱组装指导书word版本 (7页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==汇流箱组装指导书篇一:汇流箱生产过程检验指导书汇流箱生产过程检验作业指导书1、目的对光伏汇流箱等相关产品的装配过程检验规范等作出规定。
2、范围适用于光伏汇流箱等相关产品的装配过程检验。
3、过程规范及检验要1.检验员依据产品图纸和相关工序的作业指导书,同时依据工序流程对产品实施工序过程检查;2.检验频次:按照工序流程100%检验,每台都需要进行检验。
3.放行准则:柜体过程与装配过程由检验员按照过程检验要求执行全检,如发现一处不合格则判定为不合格品,按照《不合格品控制程序》处理。
并做好相关记录。
柜体(汇流箱)生产过程检验要求装配过程检验要点及程序4、参考文件《一次线装配工艺守则》《电气元件安装调整》《二次线装配工艺守则》5、质量记录《产品装配过程检验记录表》篇二:汇流箱调试指导书太阳能光伏发电系统——直流汇流箱调试作业指导书编制:日期:编号:1、主题内容及适用范围本作业指导书讲述了光伏系统中汇流箱的调试工艺及要求,适用于光伏系统中汇流箱的调试。
2、引用标准SJT 11127-1997 《光伏(PV)发电系统过电压保护-导则》 GB/T18479-201X《地面用光伏(PV)发电系统概述和导则》 GB 50150—91《电气装置安装工程电气设备交接试验标准》DL 5009.1—92 《电力建设安全工作规程》GBJ232-82《电气装置安装工程施工及验收规范》 3、调试准备电气设备调试前的准备工作,是安装工程中的一项重要工作,不但关系着安装工作的顺利进行,同时也影响安装质量,因此,在电气设备调试前必须做好施工准备工作,通常应做好以下几项工作。
3.1调试前应详细熟悉设计图纸3.1.1弄清设计图的设计内容,对图中选用的电气设备和主要材料等进行统计。
3.1.2调试前必须熟悉设计规范和设备技术文件的有关规定。
060 直流汇流布线及汇流箱安装作业指导书
58.直流汇流布线及汇流箱安装(一、工程概述****光伏并网发电项目位于****,本期工程共设计ZRC-YJV-0.6/1KV-2x50、ZRC-YJV-0.6/1KV-2x70、ZRC-YJV-0.6/1KV-1x4 三种型号的直流汇流电缆610公里,设计GHL-112/15-SRO型光伏防雷汇流箱880只。
二、编制依据1、****电力设计院施工图纸2、《光伏发电系统施工组织总设计》3、《电气装置安装工程电缆线路施工及验收规范》GB50168-20064、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《电气装置安装工程质量检验及评定规程》DL/T 5161.1--5161.17-20026、《电力建设安全工作规程》(火力发电厂部分)DL5009.1-20027、《绿色施工导则》建质[2007]233号8、《光伏发电站施工质量检查及验收规程》试行版9、****厂家图纸三、施工准备四、主要施工方案1、汇流箱支架采用热镀锌槽钢、热镀锌角钢制作,焊接后使用热镀锌螺栓固定到光伏支架上。
2、直流汇流电缆采用挖沟直埋敷设方式,电缆上、下方应按照设计要求使用软土、细砂进行防护,电缆过路处应穿管敷设。
3、光伏支架上安装的直流汇流电缆应使用绑线牢固绑扎。
4、直流汇流电缆穿入汇流箱后应按图纸设计的回路号接线。
5、直流汇流电缆保护管安装高度应一致,穿线后用防火材料严密封堵。
五、施工工艺流程六、施工注意事项1、所有施工人员,必须经体检合格并通过三级安全教育,持证上岗,严格按技术交底要求进行施工。
2、对照图纸,领取所需设备、材料,并检验型号及规格符合设计要求。
3、使用电焊机必须配备面罩和焊工手套,施工中有水及焊接手套潮湿后不得进行焊接作业,严禁利用钢筋、角铁、槽钢等作为电焊机接地线。
4、焊机要接地良好,电焊机使用前必须检查其绝缘,电源线及电焊导线严禁破损漏电,严禁使用破旧、淘汰的焊机。
5、使用切割机、无齿锯时必须佩戴防护眼镜,且锯前方不准朝向路口或行人,施工时应安排熟练工进行操作,并严格遵守操作规程。
汇流箱施工方案
汇流箱施工方案1. 引言汇流箱(Combiner Box)是太阳能发电系统中的一个重要组件,用于将多个光伏模块的输出电流进行汇流,然后通过直流电缆输送给逆变器。
本文将详细介绍汇流箱的施工方案,包括材料准备、安装步骤以及安全注意事项。
2. 材料准备在施工汇流箱之前,需要准备以下材料和工具:•汇流箱:根据实际需求选择合适的汇流箱,包括足够数量的输入和输出端子等。
•直流电缆:用于连接汇流箱和逆变器之间的直流电流传输。
•防水接头:确保汇流箱与直流电缆之间的连接具有良好的防水性能。
•安全带:用于高空作业时的人身安全。
•扳手、螺丝刀、钳子等基本工具。
3. 施工步骤步骤一:选择合适位置在施工现场选择一个合适的位置安装汇流箱,确保它能够方便地与光伏模块和逆变器进行连接。
同时,要注意选择一个干燥、通风良好的位置,避免暴露在阳光直射下。
步骤二:安装支架根据汇流箱的尺寸和重量,选择合适的支架进行安装。
支架要足够稳固,并且能够承受汇流箱全年各种天气条件下的风力。
确保支架安装牢固后,进行下一步施工。
步骤三:接地处理将汇流箱与地面进行接地处理,确保系统的安全性能。
接地时,应遵循相关电气规范,并确保接地电阻符合要求。
步骤四:布置直流电缆将直流电缆从光伏模块引出,并连接到汇流箱的输入端子。
在引出直流电缆时,要注意保护电缆不受损坏,并采取合适的固定措施,避免电缆的松动。
步骤五:安装输出端子将直流电缆的另一端连接到汇流箱的输出端子,确保连接牢固可靠。
检查输出端子的紧固程度,确保电缆连接良好。
步骤六:完成安装检查所有连接部位是否牢固,并进行功能测试,确保汇流箱正常工作。
如果有发现问题,及时进行修复和调整。
4. 安全注意事项在施工汇流箱时,务必遵循以下安全注意事项:•确保工作人员具备相关电气和安全知识,遵循相关安全操作规程。
•在高空作业时,佩戴安全带,并严格按照相关安全操作规程进行。
•在接触光伏模块和直流电缆时,确保断开相应电源,避免触电事故。
三、直流防雷汇流箱保险更换作业指导书
直流防雷汇流箱保险更换作业指导书编号:1.适用范围本作业指导书规定了直流防雷汇流箱保险更换的作业程序及注意事项。
适合格尔木450MW并网光伏电站在直流防雷汇流箱保险更换操作中应用。
2.引用文件《电业安全工作规程》(发电厂和变电所电气部分)《格尔木光伏电站运行规程》《发电企业工作危险点及其控制措施》《格尔木光伏电站维护规程》3.作业过程控制3.1作业准备3.1.1 人员配备序号人员配置人数资质要求备注1.工作现场监护人 1 运检员或主值班员2.工作现场成员 1 辅助运检员说明:岗位及资料指最低要求。
3.1.2 图纸资料准备序号图纸资料名称编号备注1.汇流箱原理图HHGMS-SY1-1-04 HHGMS-SY1-1-052.格尔木光伏电站运行规程Q/XNYFDB 16—20143.格尔木光伏电站维护规程Q/XNFDGEM10201/11—20143.1.3 工器具准备序号类别名称规格备注1.工具类保险钳\对讲机华为IP-67 电量满足2.仪表类直流钳形电流表福禄克319万用表福禄克289C3. 3 安全防护用品绝缘手套1kV安全帽GB2811-2007 试验合格期周期内3.1.4消耗材料(包括备品)序号名称规格单位数量1.直流保险1000V DC 15A 个若干3.2作业风险评估及风险预控措施序号作业步骤或项目内容风险描述风险值风险预控措施1.工器具准备可容许风险 1.6 使用合格的安全工器具2.工作现场防护可容许风险 1.6严格执行工作票制度,防止误碰带电设备、防止走错带电间隔3.3作业步骤、方法和质量标准序号作业步骤或项目内容作业方法质量标准质检点1.办理工作票严格按照作业要求正确办理电气一种工作票票面整洁,措施齐全2.工器具准备及运输严格按作业要求进行准备工作使用合格且符合工作要求的安全工器具3.现场防护布置做好保证安全的组织措施、技术措施安全措施符合作业现场要求4.更换汇流箱支路保险1.断开汇流箱直流断路器2.取下需要更换的直流保险3.更换新的直流保险4.按照汇流箱操作说明查看所换保险的支路的电流是否在正常工作范围严格按照《格尔木光伏电站运行规程》《格尔木光伏电站维护规程》中逆变器操作的有关规定,以及遵循《电业安全工作规程》的工作票制度5.工作完毕收回所使用的安全工器具工作现场无杂物,卫生清理干净6.办理工作票工作结束办理工作票终结手续7.结束工作按相关制度填写设备检修交代票面整洁,表述清楚附件3.4作业过程记录表(实际工作时填写,连同现场作业指导书、工作票一起保存)作业过程记录表作业项目工作票编号设备编号设备名称作业过程中发现的问题及处理情况:遗留问题工作负责人:年月日。
汇流箱说明书(A4)
目录1手册介绍 (1)1.1符号说明 (1)1.2 主要内容 (1)2 安全指导 (2)3 光伏防雷汇流箱介绍 (3)3.1简介 (3)3.2 型号说明 (3)4 系统结构 (4)4.1内部结构 (4)4.2保险丝等级 (5)4.3断路器等级 (5)5 安装与使用 (6)5.1 安装前检查 (6)5.2基本安装要求 (6)5.3 机箱的开启与关闭 (6)5.4电气连线及步骤 (6)5.5更换保险丝 (7)6 附录 (8)6.1 质量 (8)6.2 联系我们 (8)1手册介绍尊敬的客户,感谢您使用本公司的光伏阵列防雷汇流箱(以下简称汇流箱),为了您能更好的使用该产品,请仔细阅读本手册。
1.1符号说明为了汇流箱的安全运行,请仔细阅读手册中带符号的部分,其说明如下:警告!该符号表示用户必须严格遵守的指导,否则可能会威胁到人身安全或造成财产损失。
注意该符号表示为使系统良好工作所需的重要注意事项。
警告!该符号表示机体内部含有高压电,触摸可能会导致电击危险。
警告!该符号表示保护接地。
1.2 主要内容本手册主要讲述了与汇流箱的运输、安装、运行、维护、检修等有关的注意事项,安装和操作人员应该认真阅读本手册。
本手册适用于EPC-16/EPC-8型号的汇流箱,如果您需要,我们也会提供其他型号的汇流箱的相关文件。
2 安全指导在使用本产品之前,请仔细阅读本手册。
若因未按照本手册的说明进行安装而造成的设备损坏,本公司有权不予以质量保证。
☞为了确保汇流箱的安全运行,必须正确地运输、存放、安装、操作和维护汇流箱。
☞所有的电气安装必须符合当地和国家的电气安装标准。
☞所有的安装和操作只能由专业的电气或机械工程师进行。
☞白天安装光伏阵列时,应该用不透光的材料遮住光伏阵列,以免光伏阵列产生高电压对人身造成危险。
☞在维修之前,请用万用表测量直流侧和交流侧的电压,确认没有电压后才能进行。
☞安装或维修之后,请按照以下步骤连接直流电源。
首先闭合逆变器上的直流断路器,然后闭合汇流箱的直流断路器。
比亚迪电池盒高压汇流箱安装手册说明书
Battery-Box Premium HVS/HVM Combiner Box Installation Manual Model: CBH-40AV1.2BYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner Box BYD Smart Device Hungary Kft.Legal ProvisionsAll the information in this document is the property of BYD Smart Device Hungary Kft. No partof this document could be reproduced in any way for business use. Internal use is allowed.BYD Smart Device Hungary Kft. makes no representations or warranties express or implied, with respect to this document, including (with no limitation) any implied warranties of utility, merchantability, or fitness for any particular purpose. All such representations or warranties are expressly disclaimed. Neither BYD Smart Device Hungary Kft. nor its distributors or dealers shallbe liable for any indirect, incidental, or consequential damages under any circumstances.The exclusion of implied warranties may not apply in all cases under some statutes, and thus the above exclusion may not apply.This document does not replace and is not intended to replace any local, state, provincial, federal, or national laws, regulations, or codes applicable to the installation, electrical safety, and use of the battery system. BYD Smart Device Hungary Kft. assumes no responsibility for the compliance or noncompliance with such laws or codes in connection with the installation of the battery system. Specifications are subject to change without notice. Every effort has been made to make this document complete, accurate, and up-to-date. However, BYD Smart Device Hungary Kft. may need to make some improvements under certain circumstances without advance notice. BYD Smart Device Hungary Kft. shall not be responsible for any loss caused by this document, including, but not limited to, omissions errors, typographical errors, arithmetical errors, or listing errors in this document.All trademarks are recognized.BYD Smart Device Hungary Kft.H-2071 Páty, Szent József út 4.Battery Box Premium HVS/HVM Combiner Box BYD Smart Device Hungary Kft.ContentLegal Provisions (2)rmation on this Document (5)1.1.Validity (5)1.2.Target Group (5)1.3.Symbols (5)2.Safety (6)2.1.Intended Use (6)2.2.Instructions and Warnings (6)2.3.Position and securing (6)2.4.Safety Precautions (6)3.Scope of delivery (8)4.Product Description (9)4.1.Circuit Diagram (9)4.2.Type Label (9)4.3.Symbols on the Type Label (10)5.Assembly (11)5.1.Wall Mounting (11)5.1.1.Selecting the Mounting Location (11)5.1.2.Mounting the Combiner Box (11)6.Electrical Connection (13)6.1.Connection Instructions (13)6.1.1.Preliminary Checks (13)6.1.2.Safety during Electrical Connection (14)6.2.Inserting the Cables into the Switch Cabinet (14)6.2.1.Bottom view of Combiner Box with cable glands (14)6.2.2.Overview of the Connection Area (15)6.3.Leading the Cables through the Cable Glands with sealing Gasket (15)6.4.Connecting the DC Cables (16)6.5.Connecting the Grounding Cable (17)7.Maintenance (18)7.1.Periodic Maintenance (18)7.2.Extraordinary Maintenance (18)Battery Box Premium HVS/HVM Combiner BoxBYD Smart Device Hungary Kft.8.Decommissioning (19)8.1.Disassembling the Combiner Box (19)8.2.Disposing of the Combiner Box (19)9.Technical Data (20)10.Contact Information (22)Battery Box Premium HVS/HVM Combiner Boxrmation on this Document1.1.ValidityThis document is valid for the Battery-Box Premium HVS/HVM Combiner Box CBH-40A.1.2.Target GroupThe instructions in this document may only be performed by qualified persons who must have the following skills:•Knowledge of how batteries work and are operated•Knowledge of how an inverter works and is operated•Knowledge of, and adherence to the locally applicable connection requirements, standards, and directives•Knowledge of, and adherence to this document and the associated system documentation, including all safety instructions•Training in dealing with the hazards associated with the installation and operation of electrical equipment and batteries•Training in the installation and commissioning of electrical equipmentFailure to do so will make any manufacturer's warranty, guarantee or liability null, and void unless you can prove that the damage was not due to non-compliance.1.3.SymbolsSymbol ExplanationIndicates a hazardous situation which, if not avoided, will result in death orserious injuryIndicates a hazardous situation which, if not avoided, can result in death orserious injuryIndicates a hazardous situation which, if not avoided, can result in minor ormoderate injuryIndicates a situation which, if not avoided, can result in property damagePackaging instructionsBYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner Box 2.Safety 2.1. Intended Use2.2. Instructions and WarningsFailure to follow these instructions may have serious consequences, such as the destruction of the device, personal injury or death due to electric shock. Therefore, the following safety instructions must be read and understood prior to installation and use of the Combiner Box. For any clarifications or additional information, contact the BYD local service.Symbol ExplanationOnce the product has been removed from its original packaging, visually inspect for damage that may have occurred during shipment. If damage is found, contact the distributor or manufacturer.This product must only be used for the purpose for which it has been designed. Any other use is considered improper and therefore dangerous. The manufacturer is not liable for possible damage caused by improper, incorrect or unreasonable useBYD holds itself responsible only for the product in its original configuration. BYD declines all responsibility for consequences deriving from non-original spare parts.Any intervention that alters the structure or the operating cycle of the product must be carried out or authorized by BYD Smart Device Hungary Kft.This manual is an integral and essential part of the product. Carefully read the recommendations contained in it since they provide important information on safe use and maintenance.BYD may make technical changes in this manual and to the product at any time without notice. In case of typing errors or other types of errors, the corrections will be included in the new versions of the manual.2.3. Position and securingFailure to follow these instructions may have serious consequences, such as the destruction of the device, personal injury or death due to electric shock. Therefore, the following safety instructions must be read and understood prior to installation and use of the Combiner Box. For any clarifications or additional information, contact BYD local service.Symbol ExplanationIf positioning in a closed environment, make sure the area is ventilated and allows regular recirculation of air. If installing in an open environment, position the enclosure in an area that is constantly shaded and protected from exposure to direct sunlight. These measures are important for preventing unnecessary and excessive overheating, which prolonged in time impairs the duration and operation of parts inserted inside.Make sure the wall where the enclosure is to be mounted is suitable to support the weight. The weight is around 10 kg.2.4. Safety PrecautionsThis section contains safety precautions that must be observed at all times when working on or with the product. To prevent personal injury and property damage and to ensure long-term operation of the product, read this section carefully and follow all safety precautions at all times.BYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner Box BYD Smart Device Hungary Kft.Danger to life from electric shock due to live voltageHigh voltages are present in the live components of the Combiner Box. Touching live components results in death or serious injury due to electric shock.•Wear personal protective equipment when working on the Combiner Box.•Do not touch live components.•Before performing any work, always disconnect the Combiner Box from voltage sources unless supply voltage is absolutely necessary.•Ensure that the device cannot be reconnected.•Ensure that no voltage is present.•Groun d and short-circuit.•Cover or isolate any adjacent live components. Protective covers must always be mounted.Danger to life from electric shock due to live DC cablesTouching live DC cables from batteries or an inverter results in death or serious injury.•Prior to connecting the DC cables, ensure that the DC cables are voltage-free.•Wear suitable personal protective equipment when working on the Combiner Box.Danger to life from electric shock if the Combiner Box is damagedIf the Combiner Box is damaged, dangerous situations may arise during operation that results in death or serious injury from electric shock.•Only use the Combiner Box when it is in a technically faultless condition and safe to operate.•Regularly check the Combiner Box for visual damage.•Make sure that all external safety equipment is freely accessible at all times.•Make sure that all safety equipment is in good working order.3.Scope of deliveryCheck the scope of delivery for completeness and any externally visible damage. Contact your distributor if the scope of delivery is incomplete or damaged.Figure 1 Component included in the scope of deliveryA Battery-Box Premium HVS/HVM Combiner Box CBH-40AB Installation ManualA BBattery Box Premium HVS/HVM Combiner Box BYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner Box4.Product Description4.1.Circuit DiagramThe CBH-40A Combiner Box is a BYD battery system junction box to an inverter. Up to three HVS/ HVM battery towers could be connected in parallel with this Combiner Box.Figure 2 Block circuit diagram of the CBH-40A Combiner Box“1-B+”, “1-B-“ and “PE 1“in the diagram above mean the positive power cable, negative power cable, and grounding cable from the battery tower Number 1.4.2.Type LabelThere is one type label attached to the Combiner Box.The type label is located on the left upside of the Combiner Box.You will find the following information on the type label:•Manufacturer•Device type•Serial number•Device-specific characteristics•Production dateYou will require the information on the type label to use the product safely and when seeking customer support from the BYD local service. The type label must remain permanently attached to the product.Production date: Year Month DayBYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner BoxBeware of electrical voltage. WEEE designation Do not dispose of the system together with the household waste but inaccordance with the disposal regulations for electronic waste applicable atthe installation site. Indicates a hazardous situation which, if not avoided, will result in death or serious injury.BYD Smart Device Hungary Kft.Installation Manual V1.0 5.Assembly5.1. Wall Mounting5.1.1. Selecting the Mounting Locationo The mounting location must not be in a living or office area.o The mounting location must not block any escape routes.o The mounting location must be freely and safely accessible at all times without the necessity for any auxiliary equipment (such as scaffolding or lifting platforms). Non-fulfillment of these criteria may restrict servicing.o The mounting location must be suitable for the weight and dimensions of the Combiner Box.o The mounting location must not be exposed to direct solar irradiation.o The recommended height of the location is higher than 1.6 meter s from the ground.o Make sure that the Combiner Box enclosure is not mounted in the path of rainwater.Requirements for mounting:o Mount the Combiner Box in such a way that the connection area is facing downwards.o The recommended height of the wall boxo Do not mount the Combiner Box in an inclined position.5.1.2. Mounting the Combiner BoxFire hazard due to wrong choice of mounting locationUnder fault conditions electric arcs may occur in the Combiner Box. Electric arcs can cause fires if the Combiner Box is mounted on flammable materials.•Do not mount the Combiner Box on flammable construction materials.•Do not mount the Combiner Box near highly flammable materials.•Do not mount the Combiner Box in potentially explosive atmospheres.Danger of crushing if the Combiner Box is dropped• When mounting the Combiner Box, take the weight of up to 9.7 kg into account.•Installer should use personal protective equipment.Additionally required mounting material (not included in the scope of delivery): • Four M5 screws. Take wall properties into account when choosing the screw type.•Four washers.•If necessary, four screw anchors. Take wall properties into account when choosing the screw anchor type.Figure 3 Dimensions of the Combiner BoxProcedure:1.Mark the position of the drill holes on the wall or stand.2.Drill holes at the marked positions.3.If necessary, insert the screw anchors.4.Fasten the Combiner Box to the wall or stand using suitable screws and washers.5.Ensure that the Combiner Box is securely fixed.Damage to cable glands and plug connections due to improper transport and installation The cable glands and plug connections protrude from the enclosure.6.Electrical Connection6.1.Connection InstructionsBefore connecting the Combiner Box to the battery and inverter, make sure that:•The Combiner Box is in good condition and there was no damage during transport.•The Combiner Box is firmly anchored to walls and stable supports.•There are no remaining metallic parts, chips and derivatives from the installation activities.After performing the checks listed in the points above, proceed to wire the cables according to what is shown in the wiring diagram, making sure to use suitable sizes and colors.Make sure that the DC connections are properly secured inside the terminals in order to prevent possible overheating that may lead to dangerous situations.6.1.2. Safety during Electrical Connection6.2. Inserting the Cables into the Switch Cabinet6.2.1. Bottom view of Combiner Box with cable glandsFigure 4 Bottom view of Combiner Box with cable glandsPosition DescriptionA Cable entry for connecting positive power cables from battery towersB Cable entry for connecting negative power cables from battery towersC Grounding cables input from battery towersD Output DC cable glands to an inverterEGrounding cable output gland to a common ground pointDanger to life due to electric shockHigh voltages are present in the live components of the Combiner Box. Therefore, work on the Combiner Box is only allowed if the power is disconnected and the guidelines that apply at the installation location are strictly followed.•Disconnect from voltage sources:•Ensure that the device cannot be reconnected.•Ensure that no voltage is present.•Ground and short-circuit.•Cover or isolate any adjacent live components. Protective covers must always be mounted.BEACD6.2.2. Overview of the Connection AreaFigure 5 Overview of the connection areaPosition DescriptionA Positive input cable blocksB Negative input cable blocksC Grounding posts for input grounding cablesD Output DC cable blocksEGrounding post for output grounding cable6.3. Leading the Cables through the Cable Glands with sealing GasketProcedure:1.Release the cable gland.2.Lead the cable through the swivel nut of the cable gland. Ensure that the thread of the swivel nut is facing upwards.3.Lead the cable through the seal insert.4.Insert the seal insert into the cable gland together with the cable.ABCDE5.Cut the cable to length.6.4.Connecting the DC CablesBYD recommends using bootlace ferrules for connecting the DC cables to the blocks.Damage to the Combiner Box due to moisture penetration•Moisture can penetrate the Combiner Box through unsealed cable glands.Cable requirements:The diameter of the DC cables: 5 mm to 12.5 mm.Cross section: 6 mm2 to 16 mm2Procedure:1.Attach the cables to an external cable support rail.2.Cut the cables to length and strip 25 mm off theinsulation.3.If you are using bootlace ferrules, mount thebootlace ferrules and crimp gas-tight.4.Lead the cables to the blocks.5.Insert a flat-head screwdriver into the switch of theconnector.( recommended screwdriver type, S3.5×100)6.Hold the cables, and push up the screwdriver to make the switch go tothe end.7.Make sure the switch is well fixed at the end of the sink.8.Remove the screwdriver from the connector.6.5.Connecting the Grounding CableCable requirement•Conductor cross-section: 10 -16 mm2•Outer diameter: 5 mm to 12.5 mm•With a ring terminalProcedure:1.Loose the original nut and washer on the ground post.2.Put the grounding cable in the ground post.3.Tighten the nut and washer. (torque: 5.5 Nm).4.Ensure that the grounding cable is securely fixed.7.Maintenance7.1.Periodic MaintenanceIt is recommended to periodically inspect the panel and check the following points:•There are no evident signs of rust or corrosion which may impair functioning and safety. (Yearly - Visual inspection)•There are no water infiltrations and excessive dust infiltration.(Yearly - Visual inspection)•The mass grounding and drains are efficient.(Yearly - Visual inspection)•There is insulation between the electrical circuits and masses.(5 Year - Insulation test)•All the DC connections are correctly tightened.(Yearly - Dynamometric torque tool)•There are no burn marks on the terminals.(Yearly - Visual inspection)•The door panel of the enclosure is firmly closed at the end of all the checks and after any maintenance.(Yearly - Visual inspection)7.2.Extraordinary MaintenanceIf damaged components need to be replaced only use materials identical to those originally supplied. If the electrical connections are damaged due to mechanical or electrical causes or due to rodents, immediately disconnect the system or at least the damaged part. After verifying that no failures were caused to the equipment, proceed with the replacement of the wires using similar materials.All the maintenance operations must be performed by taking into account all safety instructions, checking beforehand that the components are not powered.8.Decommissioning8.1. Disassembling the Combiner BoxRequirement:The Combiner Box must be disconnected from voltage sources. Procedure:1.Open the doors of the Combiner Box.2.Disconnect the input cables from the blocks.3.Disconnect the output cables.4.Disconnect the grounding cables.5.Release the cable glands.6.Pull all cables out of cable glands and isolate them.7.Disassemble the Combiner Box.8.2. Disposing of the Combiner BoxDispose of the Combiner Box in accordance with the applicable disposal regulations for electronic waste.Danger to life due to electric shock when touching live components of the Combiner Box •Observe th e following safety rules when disconnecting:–Disconnect from voltage sources.–Ensure that the device cannot be reconnected.–Check that no voltage or current is present.–Ground and short-circuit.–Cover or isolate any adjacent live components.Risk of burns from touching hot components9.Technical DataMaximum Operating Voltage (Un) 1000V DCRated Insulation Voltage (Ui) 1000V DCRated Impulse Voltage (Uimp) 6kVMaximum input current per battery tower 35 AMaximum output current 40ARated Current of the ASSEMBLY (InA): 40ARated short-time withstand current (Icw) <10kAPollution degree 3Fuse holder Rail Mounting -1,500 VDC Fuse type 40A 22x58 - 1,500 VDC - gPVLength/ Width/ Height 540×350×120mmWeight 9.7kgDegree of Protection IP55Type of electrical connection FFF – fixed connectionForm of separation Form1 (no internal separation)Battery Box Premium HVS/HVM Combiner Box(Note 1): Derating of 0.5%/K of max. current from 40°C to 50°C.(Note 2): Derating of maximum voltage versus altitude. 1.5 % per 100 m from 2,001 m to 3,000 m. 1.0% per 100 m from 3,001 m to 4,000m.Humidity 0 % to 95 % non-condensing Altitudeup to 4,000 m (Note 2)Input connectionDirectly on terminal blocks DC conductor cross-section 6 mm 2 to 16 mm 2 Output cable glands entry 3 M20×1.5 with 1 input each Input connectionDirectly on terminal blocks DC c onductor cross-section 6 mm 2 to 16 mm 2 Ground cable cross-section10 mm 2 to 16 mm 2Ground cable cross-section10 mm 2 to 16 mm 2BYD Smart Device Hungary Kft.Battery Box Premium HVS/HVM Combiner Box10.Contact InformationBYD Global Service*******************Social media linkTelephone: +86 755 89888888-47175 https:///BatteryBoxBYD/Address:No.3009,BYD Road, Pingshan,Shenzhen,518118,P.R.China https:///BYD_BatteryBoxhttps:///company/byd-battery-boxAustralia Alps Power Pty Ltd*********************.auTelephone: +61 2 8005 6688 Address:14/47-51 Lorraine St Peakhurst NSW221.au Europe EFT-Systems GmbH**********************Telephone +49 9352 8523999+44 (0) 2037695998(UK)+34 91 060 22 67(ES)+39 02 873683(IT)Address: Bruchtannenstraße 28, 63801Kleinostheim, Germanywww.eft-systems.deSouthAfricaAFRIPLUS ENERGY GROUP (PTY) LTD USA BYD US service*************************.za*********************Telephone: +27 21 140 3594 Telephone: +1(833) 338-8721Address: The Pavilion, Corner of Dock& Portswood Road, V&AWATERFRONT, 8001, CAPE TOWNBYD Smart Device Hungary Kft.。
并网光伏电站项目汇流箱安装施工方案
并网光伏电站项目汇流箱安装施工方案1.1.汇流箱施工工程项目:1.1.1.汇流箱基础型钢安装;1.1.1.汇流箱安装。
;1.1.汇流箱安装施工方法1.1.1.基础型钢的安装应符合下列要求:1.1.1.1.允许偏差符合表格内容规定:基础型钢应有明显的可靠接地。
1.1. 1.3.基础型钢材料型号、规格符合设计,应除锈刷漆两遍,接地应两点接地,固定牢固。
1.1.1.汇流箱安装:1.1. 1.1.设备到货验收;验收应由监理方组织施工方协同验收以下几个方面内容:1)施工方验收应做好质量体系文件IS0999294版《顾客提供产品控制程序》相关记录;2)检查汇流箱所附资料是否齐全;3)检查汇流箱各部件的完好性;1.1.1.1.设备的储存和防护:1)设备到货后,有必要时应做好防护措施,应做好(搬运、储存、包装、防护)的相关记录。
2)储存理应在通风、干燥无腐蚀性气体的室内。
1.1.3.工作范围:1.1.3.1.154台汇流箱基础安装;1.1.3.1.汇流箱及其它附件的安装1.1.4.主要工作内容:1.1.4.1.进行汇流箱安装就位前土建基础处理;1.1.4.1.检查汇流箱基础预埋的部件应牢固可靠,符合设计要求;1.1.4.3.安装汇流箱基础型钢,并与预埋件可靠固定;1.1.4.4.将汇流箱基础型钢与主接地网进行可靠的焊接;1.1.4.5.将汇流箱安装就位,且调整整齐,安装牢固;1.1.4.6.将汇流箱与基础型钢可靠焊接牢固;1.1.4.7.汇流箱其它附件的安装按照要求按图施工。
1.1.4.8.汇流箱及辅助设备投运前的试验项目应符合标准。
1.1.4.9.联系监理方进行设备安装验收,待验收合格后进行设备通电。
1.3.汇流箱通电运行:1.3.1.依次对汇流箱进行冲流,观察应无异常现象;1.3.1.对汇流箱进行加负荷,观察应无异常现象。
1.3.3.对汇流箱进行加负荷72小时试运行。
1.4.设备移交。
1.5.资料整理及归档。
汇流箱安装作业指导书
汇流箱安装施工方案报审工程名称:中民投同心200MWp光伏发电项目IV、V标段编号:NTX1-NXET-SZLB33-DQ-004本表由施工单位填写,经监理单位批复后,建设单位、监理单位、施工单位各保存一份中民投同心200MWp光伏发电项目IV、V标段汇流箱安装施工方案编制:审核:批准:能辉电力科技年月日目录1、工程概况2、施工准备3、主要机具4、主要作业条件5、汇流箱施工安装6、汇流箱机械安装注意事项7、汇流箱电器安装注意事项交流汇流箱安装施工方案一、工程概况中民投同心200MWp光伏发电项目于回族自治区市同心县。
同心县位于回族自治区中南部,是中部干旱带核心区,东与环县相邻,南与市接壤,西与海原县相邻,北与中宁、红寺堡接壤。
全县总面积4662.16平方公里,辖7镇4乡2个管委会171个行政村,总人口39. 8万人,其中:回族人口34.16万人,占85.8 %,是全国建制县中回族人口比例最高的县,著名的回族之乡。
同心县境,银武高速,G109(北藏)国道,省道银平公路,惠平公路,盐平公路穿越而过,已形成四纵五横的公路网,交通便利。
工程由中国民生投资股份投资建设,工程建设规模为200MWp,主要任务是发电。
本工程建成后通过110kV出线并入电网,建设期为7个月,计划2015年9月底建成投产。
生产运行期为25年。
本次招标针对光伏电站光伏区招标,不包括升压站及接入系统。
二、施工准备1、材料要求:箱体应有足够的机械强度,周边平整无损伤,;箱各种器具应安装牢固,导线排列整齐、压接牢固;有产品合格证明书(证)。
2、绝缘导线:导线的型号规格必须符合设计要求,并有产品合格证明书(证)。
3、其它材料:电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框,软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。
应符合设计要求。
三、主要机具:手电钻、钻头、钢卷尺、剥线钳、兆欧表、万用表、平口改锥和梅花改锥等。
四、施工作业条件:支架系统已安装完成。
汇流箱接线流程
汇流箱安装流程前期准备根据施工作业面的需要,确定需要安装的电池板容量,从而确定串联电池串的数量,根据分布确定汇流箱的安装位置及最佳可接入电池串容量。
同时要考虑结合选取的电缆型号,初步确定电缆长度,(便于吊装物料种类、数量准备)工作面电池板容量的确定,屋顶面积,倾斜角度,一年四季无阴影面积。
接线工具:剥线钳,斜口钳,压线钳。
测量工具:万用表,卷尺,经纬仪,安装工具:轨道,小车,手电钻,套筒,内六角扳手,外六角快速扳手,尼龙线,尼龙绳,滑轮,锤子(羊角锤),手工锯,壁纸刀,梯子,十字螺丝刀,套筒加力杆,液压压线钳,线轮支架。
所需材料:支架(钢架结构或铝合金支架,连接件,压块),电池组件,汇流箱,接头组件(公头,母头,公母铁芯),双色正负极线标,单芯细电缆(4mm^)提供双色单芯线缆更好,双芯粗电缆,板间接地连接线,汇流箱接地花线,彩色电气胶带(红,黄,绿,黑,蓝),黑皮管,扎带,燕尾自攻丝。
其他:安全用品(绝缘鞋,绝缘手套,安全绳带或防护网,安全帽,),汇流箱钥匙,对讲机,记号笔,笔记本,工具包,小白桶。
在楼面上工作时安全用品缺一不可。
上一环节电池板安装过程中,要把板间接地连接线、组件正负极连接线(20块为一串)安装完成,并将每串的正负接头留于板子上便于下一步进行。
安全注意事项:接线时,要保证20块为一串,位置走线对照图纸,接头、线标做好贴好后再连接通电。
主要工具材料:带队划分,两人拉线(随身携带线标),两人做头(一人在汇流箱侧并携带剪线钳,一人游走于每串正负极接口侧),按照图纸标明的先后顺序进行。
进行每项任务确保至少两人在场(防止意外发生)。
走线原则:正常参观外面看不到线缆,接头,走过线之后用扎带扎在支架槽中或电池板背面,若必须要漏在外面的线缆要用黑皮软胶管套起来,两头用扎带扎起来,测量项目:有光时电池串电压,汇流箱侧电池串电压,合上保险后铜排侧电压,铜排对地电阻,总电缆正负极对地电阻,地线接地电阻。
配电箱、柜安装工程作业指导书
配电箱、柜安装作业指导书单位:目录1.适用范围 (1)2.作业准备 (1)3.技术要求 (1)4.施工程序与工艺流程 (2)5.施工要求 (2)6.劳动组织 (10)7.材料要求 (10)9.质量标准 (11)10.安全及环保要求 (15)配电箱、柜安装工程作业指导书1.适用范围适用于公司范围内电压为10kV以下及一般工业与民用建筑、工业生产线等电气安装工程成套配电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.作业准备2.1施工图纸、设备产品合格证等技术资料齐全。
2.2施工前明确设计要求,熟悉现行规范、技术标准。
2.3施工方案明确:对基础型钢制作安装,设备开箱检查,设备搬运吊装,盘柜稳装,电缆、母线压接、配线、校线各主要工艺过程都要有具体要求并在施工中严格执行。
2.4新型、引进、合资成套设备及UPS系统等柜、屏、台安装必须符合产品技术文件和设计要求。
3.技术要求3.1施工图纸及技术资料齐全无误。
按已审批的施工组织设计和施工方案,做好技术交底(技术、质量、安全和消防等措施落实)。
3.2柜、屏、台所在房间土建施工完毕,门窗封闭,墙面、屋顶油漆喷刷完毕,地面工程完毕。
3.3暗装配电箱随土建结构预留好安装位置。
3.4明装配电箱及暗装配电箱盘面安装时,抹灰、喷浆及油漆应全部完工。
3.5土建基础位置、标高、埋件符合设计要求。
3.6设备到货,型号、质量符合设计要求。
4.施工程序与工艺流程4.1配电柜(屏、台)安装施工程序与工艺流程基础型钢制作安装→柜(屏、台)搬运吊装→母线电缆压接→柜内配线校线→柜(屏、台)调试→试运验收。
4.2配电箱(盘)安装施工程序与工艺流程5.施工要求柜、屏、台、箱、盘安装按工艺流程进行,应注意施工的先后顺序,按现场条件和作业情况,各过程也可适当分解或合并进行。
5.1设备开箱检查(1).设备开箱检查由安装施工单位执行,供货单位、建设单位参加,并做好检查记录。
(2).按设计图纸、设备清单核对设备件数。
汇流箱组串逆变器安装
重大综合一般林州市横水镇60MWp光伏发电项目汇流箱组串逆变器安装方案编制:审核:批准:目录一、适用范围..................................错误!未定义书签。
二、作业前应做的准备及必须具备的条件..........错误!未定义书签。
三、主要工具配置图............................错误!未定义书签。
四、汇流箱施工安装规范........................错误!未定义书签。
五、组串逆变器施工安装规范 (2)六、注意事项 (2)七、安装质量控制及检验 (3)八、职业健康安全与环境管理 (3)一、适用范围此施工工法适用于光伏区的汇流箱及组窜逆变器的安装施工。
二、作业前应做的准备及必须具备的条件2.1参加作业人员的资格及要求(包括人员等级及数量、人员考核、人员责任)。
2.2作业所需工具及仪器、仪表和准确度的要求。
2.3 汇流箱及组串逆变的规格、类型各项设计标准符合规范要求有出厂合格证。
2.4 检查汇流箱及组串逆变器,如有表面损伤、变形及松动等问题,应及时进行修整、校正等处理,合格后才能进行安装。
2.5 作业环境应达到的条件。
2.6 安装前检查,在技术协议书中会对汇流箱的防护等级,元器件的品牌和型号做出相应的要求,安装前应进行检查;经过长途运输和现场保管应对箱内元器件及连线进行检查,是否存在破损和松动现象。
三、主要工具配置安装工具选用:绝缘电阻测试仪、一字螺丝刀、十字螺丝刀、力矩扳手、扳手、斜口钳、卷尺、万用表、角尺、热风机、绝缘摇表等。
四、汇流箱施工安装规范依据《光伏发电工程验收规范》GB50796-20124.1施工安装步骤:汇流箱检验→汇流箱固定支架制作→汇流箱固定及安装→汇流箱接地→汇流箱安装验收4.2汇流箱安装注意事项1、安装情况:检查汇流箱高度、位置、水平度应符合设计及合同要求。
2、标识:检查汇流箱标识应齐全。
3、连接:检查箱体和支架连接牢固。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
3、汇流箱外壳应有明显可靠的PE 保护地线(PE 为黄绿相间的双色线);但PE保护地线不允许利用箱体或盒体串连。
4、导线剥削处不应伤线芯或线芯过长;导线压头应牢固可靠;多股导线不应盘圈压接,应加装接线端子,必须采用穿孔压接时,多股导线应压接后再搪锡,不得减少导线股数。
9、在箱内或箱柜门上粘贴牢固的不退色的系统图及必要的二次接线图。
10、配线要求使用阻燃电缆,要排列整齐、美观,安装牢固,导线与配置电器的连接线要有压线及灌锡要求,外用热塑管套牢,确保接触良好。
1、工程概况
2、施工准备
3、主要机具
4、主要作业条件
5、汇流箱施工安装
6、汇流箱机械安装注意事项
7、汇流箱电器安装注意事项
交流汇流箱安装施工方案
一、工程概况
中民投同心200MWp光伏发电项目于宁夏回族自治区吴忠市同心县。同心县位于宁夏回族自治区中南部,是宁夏中部干旱带核心区,东与甘肃环县相邻,南与固原市接壤,西与海原县相邻,北与中宁、红寺堡接壤。 全县总面积4662.16平方公里,辖7镇4乡2个管委会171个行政村,总人口39. 8万人,其中:回族人口34.16万人,占85.8 %,是全国建制县中回族人口比例最高的县,著名的回族之乡。同心县境内,银武高速,G109(北藏)国道,省道银平公路,惠平公路,盐平公路穿越而过,已形成四纵五横的公路网,交通便利。
6、输入输出均不能接反,否则后级设备可能无法正常工作甚至损坏其它设备;
7、将光伏防雷汇流箱按原理及安装接线框图接入光伏发电系统中后,应将防雷箱接地端与防雷地线或汇流排进行可靠连接,连接导线应尽可能短直,接地电阻值应不大于4欧姆,否则,应对地网进行整改,以保证防雷效果。
8、对外接线时,请确保螺钉紧固,防止接线松动发热燃烧。确保防水端子拧紧,否则有漏水导致汇流箱故障的危险。
2、绝缘导线:导线的型号规格必须符合设计要求,并有产品合格证明书(证)。
3、其它材料:电器仪表、熔丝、端子板、绝缘子、铝套管、卡片框,软塑料管、塑料带、黑胶布、防锈漆、灰漆、焊锡、焊剂。应符合设计要求。
三、主要机具:
手电钻、钻头、钢卷尺、剥线钳、兆欧表、万用表、平口改锥和梅花改锥等。
四、施工作业条件:
六、汇流箱机械安装注意事项
1、汇流箱的防护等级满足户外安装的要求。但汇流箱是电子设备,因此尽量不要将其放置在潮湿的地方。
2、一般的汇流箱冷却方式为自然冷却,为了保证汇流箱正常运行及使用寿命,尽量不要将其安装在阳光直射或者环境温度过高的区域。
3、户外安装的汇流箱,在雨雪天时不得进行开箱操作!
4、箱体的各个进出线孔应堵塞严密,以防小动物进入箱内发生短路。
附:
汇流箱安装施工方案
施工单位(章)
项目经理:年月日
监理单位意见
监理单位(章)
专业监理工程师:
总监理工程师:年月日
本表由施工单位填写,经监理单位批复后,建设单位、监理单位、施工单位各保存一份
中民投同心200MWp光伏发电项目
IV、V标段
汇流箱安装施工方案
编制:
审核:
批准:
上海能辉电力科技有限公司
年 月 日
工程由中国民生投资股份有限公司投资建设,工程建设规模为200MWp,主要任务是发电。本工程建成后经过110kV出线并入宁夏电网,建设期为7个月,计划 9月底建成投产。生产运行期为25年。
本次招标针对光伏电站光伏区招标,不包括升压站及接入系统。
二、施工准备
1、材料要求:箱体应有足够的机械强度,周边平整无损伤,;箱内各种器具应安装牢固,导线排列整齐、压接牢固;有产品合格证明书(证)。
支架系统已安装完成。
五、汇流箱施工安装
5.1.汇流箱安装前应做如下准备:
1、汇流箱的防护等级等技术标准应符合设计文件和合同文件的要求。
2、汇流箱内元器件完好,连接线无松动。
3、安装前汇流箱的所有开关和熔断器宜断开。
5.2.汇流箱安装应符合以下要求:
1、安装位置应符合设计要求。
2、汇流箱满足室外安装的使用要求,防护等级达到IP65,设置浪涌保护器,正负极都具备防雷功能。
3、汇流箱的接地应牢固、可靠。汇流箱外壳经过固定夹具与金属屋面形成等电位接地体。
4、汇流箱中浪涌接地端与外壳可靠连接,且满足接地电阻要求(不大于4Ω)。
5、汇流箱组串电缆接引前必须确认组串处于断路状态。
5.3.汇流箱安装操作:
1、汇流箱安装在方阵附近,防护等级一般为IP65,连接箱主要有接线端子、防雷模块、直流断路器等组成。经过M4螺丝将接线箱与支架固定。
七、汇流箱电器安装注意事项
1、只有专业的电气或机械工程师才能进行操作和接线。
2、所有的操作和接线必须符合所在国和当地的相关标准要求。
3、安装时,除接线端子外,请不要接触机箱内部的其它部分。
4、汇流箱安装前,用兆欧表对其内部各元件做绝缘测试。
5、箱内元件的布置及间距应符合有关规程的规定,应保证调试、操作、维护、检修和安全运行的要求。
汇流箱安同心200MWp光伏发电项目IV、V标段编号:NTX1-NXET-SZLB33-DQ-004
致:中咨工程有限公司,中民投同心200MWp光伏发电项目项目监理部
我方根据施工合同要求及有关技术标准规定,现已完成了汇流箱安装施工方案的编制,请予以审核。
5、汇流箱的盘面上安装的各种刀闸及自动开关等,当处于断路状态时,刀片可动部分不应带电(特殊情况除外)。
6、垂直装设的刀闸及熔断器等电器上端接电源,下端接负荷;横装者左侧(面对盘面)接电源,右侧接负荷。
7、汇流箱上如有电源指示灯,其电源应接至总开关的外侧,并应安装单独熔断器(电源侧)盘面闸具位置应与支路相对应,其下面应装设卡片框,标明路别及容量。
