给排水管道系统例题 ppt课件
合集下载
给水排水图实用PPT课件PPT课件
建筑工程制图
6．图例
第五章 建筑给水排水工程图
管道平面图和管道系统图应统一列出图例，其大小要与图中的 图例大小相同。某招待所的管道平面图和管道系统图的图例如图 5—4所示。
第12页/共22页
济大土建
建筑工程制图
第五章 建筑给水排水工程图
二、管道系统图的画图步骤
楼地面尽量平齐：为了使图面整齐，便于识读起见，在布置图幅时，将各管路系统
管道平面图和管道系统图是建筑给水排水工程图中的基本图样，两者必须互为对照和相互补充，从 而将室内的卫生器具和管道系统组合成完整的工程体系，充分明确各种设备的具体位置和管路在空间 的布置，最终搞清图样所表达的内容。
1．粗读各层管道平面图
要求搞清下列两个问题：
(1)各层平面图中，哪些房间布置有卫生器具和管道?这些房间的卫生 器具又是怎样布置的?楼(地)面标高是多少?
本例的屋顶管道平面图附画在四层管道平面图中，故要与该图配合 识 读 。 （ 图 5 - 6 和 图 5 - 4 ） 从 图 中 可 看 出 ： 在 屋 面 上 ， J ·L — 1 以 标 高 13．800m朝西再登高至14．300m处装一闸阀，登高至15．850m处分 成两根DN50的管道进入水箱，其上各装一浮球阀，这就是水箱的进水管， 水箱的顶标高为16．050m，底标高为14．300m。
第17页/共22页
济大土建
建筑工程制图
第五章 建筑给水排水工程图
由给水管道系统图 可知：在J·L—1穿过三层楼面 (6．780m)后，在三、四层均未接支管，而是该立管直接出屋面 (13．600m)后进入了水箱。
从这里大家就应清楚一点，即该招待所一、二层楼是靠室外城市管网 供水，而三、四层是靠水箱供水的。
2024版年度给排水培训PPT课件
课件•给排水系统概述•给水工程设计要点•排水工程设计要点目录•给排水设备选型与维护保养•给排水系统运行管理与优化建议•案例分析：成功解决某大型商业综合体给排水问题给排水系统概述01CATALOGUE给排水系统定义与功能定义给排水系统是指用于供给、排放和处理城市或工业区域内用水和废水的工程系统。
功能主要包括供水、排水和处理三个方面，旨在满足人们生活和生产活动中的用水需求，同时保障环境卫生和公共安全。
包括水源、输水管网、水厂、配水管网等部分，用于将符合标准的水资源输送至用户。
给水系统排水系统雨水排放系统包括污水收集管网、污水处理厂、排放管网等部分，用于收集、处理和排放废水。
包括雨水收集管网、排水明渠、排水泵站等部分，用于收集和排放雨水。
030201给排水系统组成部分给排水系统在城市建设中地位基础设施地位01给排水系统是城市基础设施的重要组成部分，直接关系到城市居民的生活质量和城市环境的卫生状况。
城市规划与建设02在城市规划和建设中，给排水系统需要与其他基础设施如道路、桥梁、供电、通讯等协调配合，共同构建完善的城市基础设施体系。
环境保护与可持续发展03给排水系统的建设和运营需要遵循环境保护和可持续发展的原则，确保水资源的合理利用和废水的有效处理，保护生态环境，促进城市可持续发展。
给水工程设计要点02CATALOGUE优先考虑地下水、水库水等优质水源，确保供水安全稳定。
水源选择符合国家饮用水卫生标准，对原水进行必要的处理和消毒。
水质要求建立定期水质监测制度，确保供水水质持续达标。
水质监测水源选择与水质要求给水管道材料及连接方式选择管道材料选用耐腐蚀、耐磨损、低漏水的优质管材，如PE、PPR等。
连接方式根据管道材料和工程要求选择合适的连接方式，如热熔连接、电熔连接等。
管道施工确保管道施工符合规范要求，避免出现漏水、渗水等问题。
设计合理的水泵房，确保水泵安全稳定运行，方便维修和管理。
水泵房根据用水量和水质要求设计合适的水池，确保储水充足且水质不受污染。
给水排水管道系统给水排水管网系统PPT课件
第17页/共61页
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。
居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。
公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。
工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清
1.2 给水排水系统工作原理
• 给水排水系统流量关系
各子系统的流量在同一时间内并不一定相等，且
随时变化。
第18页/共61页
• 给水排水系统的水质关系
四种水质：
原水水质
给水水质
污、废水水质
排放水质
三个过程：
给水处理（给水管网二次污染）
用户用水
污水处理
第19页/共61页
• 给水排水系统的水压关系
第32页/共61页
第33页/共61页
第34页/共61页
1.4 给水排水管网系统的类型与体制
给水管网系统的类型
分类方法：
水源种类
水源数量
系统构成方式
输水方式
第35页/共61页
水源种类： 地表水源、地下水源给水系统
第36页/共61页
水源数量： 单水源、多水源给水系统
• 单水源给水系统：规模较小
和工业企业生活用水。
居民生活用水――居民家庭生活中饮用、烹饪、洗
浴、冲洗等用水，保障居民身体健康、家庭清洁卫生和
生活舒适。
公共设施用水――机关、学校、医院、宾馆、车
站、公共浴场等公共建筑用水，用水量大，地点集中，
成为“大用户”。
工业企业生活用水――工业企业内的饮用、烹饪、
洗浴、冲洗等生活用水，根据工业企业的生产工艺、生
• 重力给水：水流通过重力自流输水到水厂处理，
然后又通过重力输水管和管网送至用户使用，最
经济的给水方式。当原水位能有富余时可以通过
阀门调节供水压力。
• 一级加压给水：从水源取水到水厂采用一级提升，
处理后直接重力输水给用户。
• 二级加压给水：取水时经过第一级加压，水厂清
给排水管道系统例题(计算题)演示课件
某设有网后水塔的给水系统如图示a点为蓄水池水位标高30m水泵特性曲线方程为h5500019q点地形标高13m高峰供水时其节点流量为150ls水压应满足地面以上3层楼要求c点地形标高252m水塔最低水位标高3224m

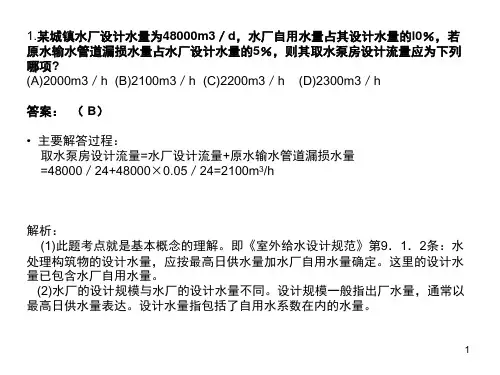

1.某城镇水厂设计水量为48000m3／d，水厂自用水量占其设计水量的l0％，若 原水输水管道漏损水量占水厂设计水量的5％，则其取水泵房设计流量应为下列 哪项? (A)2000m3／h (B)2100m3／h (C)2200m3／h (D)2300m3／h
(A)800mm (B)1000mm (C)1200mm (D)1500mm
答案：【C】
• 主要解答过程： 事故供水时，其水量要满足：240000×1.08×0.7／(24×3600)=2.1m／s
Q 1D2v
4 D 4Q 42.1 1.157
v 3.142
取：D=1200mm
解析：管道按远期设计，那么当事故时，管道仍要满足远期的事故水量，题意告 诉事故保证率是70％，这是输水管的最低保证要求。
13
12
• 答案：A
650
650
14
13
答案：（D）
解法一：公式法（累计连续正或负的供、需差）
序号 A(i) S(i)
1
1000 1000
2 －1000 0
3
400 400
4 －900 －500
5
500 0
V=max{s(i)}－min{s(i)} =1000－(－500)=1500
其中：
解法二：图解法（找两头）
8.05255.56L 5/s 0.0026
则q2 = 105 - 55.65 = 49.35 L/s
10
9、
1.某城镇水厂设计水量为48000m3／d，水厂自用水量占其设计水量的l0％，若 原水输水管道漏损水量占水厂设计水量的5％，则其取水泵房设计流量应为下列 哪项? (A)2000m3／h (B)2100m3／h (C)2200m3／h (D)2300m3／h
(A)800mm (B)1000mm (C)1200mm (D)1500mm
答案：【C】
• 主要解答过程： 事故供水时，其水量要满足：240000×1.08×0.7／(24×3600)=2.1m／s
Q 1D2v
4 D 4Q 42.1 1.157
v 3.142
取：D=1200mm
解析：管道按远期设计，那么当事故时，管道仍要满足远期的事故水量，题意告 诉事故保证率是70％，这是输水管的最低保证要求。
13
12
• 答案：A
650
650
14
13
答案：（D）
解法一：公式法（累计连续正或负的供、需差）
序号 A(i) S(i)
1
1000 1000
2 －1000 0
3
400 400
4 －900 －500
5
500 0
V=max{s(i)}－min{s(i)} =1000－(－500)=1500
其中：
解法二：图解法（找两头）
8.05255.56L 5/s 0.0026
则q2 = 105 - 55.65 = 49.35 L/s
10
9、
给排水工程ppt课件(2024)
介绍输水管网的设计原则、管材选 择、管道埋设、附属设施设置等方 面的内容，以及设计中需要注意的 问法， 对输水管网进行优化设计，降低管 网漏损和能耗，提高供水效率和经 济性。
10
03
排水系统设计
2024/1/28
11
污水排放标准及分类方法
污水排放标准
01
取水构筑物施工与运行管理
介绍取水构筑物的施工方法、验收标准以及运行管理要求 ，确保取水构筑物的安全稳定运行。
8
水质净化方法及设备
水质净化方法
包括物理法、化学法和生物法等水质 净化方法，以及各方法的原理、适用 范围和优缺点。
水质净化系统设计与优化
根据原水水质和出水水质要求，设计 合理的水质净化工艺流程，并进行系 统优化，提高净化效率和经济性。
雨水利用
将收集到的雨水进行处理后，可用于绿化灌溉、道路清洗、冲厕等 用途。
雨水排放
对于无法利用的雨水，应通过设置合理的排水系统将其排放至指定地 点，避免造成城市内涝等问题。
2024/1/28
21
雨水管道设计参数及计算方法
设计参数
包括管道材质、管径、坡度、埋深等。
VS
计算方法
根据设计流量和设计参数，采用水力计算 等方法确定管道的具体尺寸和布局。
分类
根据工程性质和服务对象，给排水工 程可分为市政给排水、建筑给排水和 工业给排水等。
2024/1/28
4
给排水系统组成及功能
给水系统
包括水源、水处理设施、输水管网、配水管网等，主要功能是为生活和生产提 供符合水质标准的水。
排水系统
包括污水收集管网、污水处理设施、排放管网等，主要功能是收集、处理和排 放生活污水、工业废水和雨水。
10
03
排水系统设计
2024/1/28
11
污水排放标准及分类方法
污水排放标准
01
取水构筑物施工与运行管理
介绍取水构筑物的施工方法、验收标准以及运行管理要求 ，确保取水构筑物的安全稳定运行。
8
水质净化方法及设备
水质净化方法
包括物理法、化学法和生物法等水质 净化方法，以及各方法的原理、适用 范围和优缺点。
水质净化系统设计与优化
根据原水水质和出水水质要求，设计 合理的水质净化工艺流程，并进行系 统优化，提高净化效率和经济性。
雨水利用
将收集到的雨水进行处理后，可用于绿化灌溉、道路清洗、冲厕等 用途。
雨水排放
对于无法利用的雨水，应通过设置合理的排水系统将其排放至指定地 点，避免造成城市内涝等问题。
2024/1/28
21
雨水管道设计参数及计算方法
设计参数
包括管道材质、管径、坡度、埋深等。
VS
计算方法
根据设计流量和设计参数，采用水力计算 等方法确定管道的具体尺寸和布局。
分类
根据工程性质和服务对象，给排水工 程可分为市政给排水、建筑给排水和 工业给排水等。
2024/1/28
4
给排水系统组成及功能
给水系统
包括水源、水处理设施、输水管网、配水管网等，主要功能是为生活和生产提 供符合水质标准的水。
排水系统
包括污水收集管网、污水处理设施、排放管网等，主要功能是收集、处理和排 放生活污水、工业废水和雨水。
给排水管道系统(共13张PPT)
给排水管道系统
第一页，共13页。
本课程的主要内容
-----排水工程概念、内容、作用、排水体制、排水
❖ 概论
系统的布置形式等
❖ 污水管道系统设计
-----污水管道的设计步骤及
注意事项、设计举例
❖ 雨水管道系统设计 -----雨水管道的设计步骤及
注意事项、设计举例
❖ 合流制管渠系统设计 -----合流制管道的使用条件、
地形地势 有上海、南京建有城市污水处理厂，日处理能力
排水系统布置的影响因素
——指为保护环境而建设的一整套用于收集、输送、
土壤情况 ——指为保护环境而建设的一整套用于收集、输送、
二是污水的处理、利用部分——污水处理
五、排水系统的布置形式
排水管渠要求及附属构筑物
河流情况
气候情况 城市总体规划
第十一页，共13页。
现了明渠和暗渠相结合的排水系统 ——唐代长安建造了较为完整的雨水排水系统
第四页，共13页。
一、排水工程的发展 （续）
——在近代我国排水工程发展缓慢，建国前全国103个 城市建有排水设施，管线总长，全国只 有上海、南京建有城市污水处理厂，日处理能力 为4万吨。1921年上海北区污水厂，是我国最早的
活性污泥法水厂。
——促进工农业生产，保证城市可持续性发展
第七页，共13页。
四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变 了原来的化学成分和物理性质的水，叫污水。
生活污水
按
来 源
工业废水
分
降水（降雨和降雪）
第八页，共13页。
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体 二是灌溉农田 三是重复使用
第一页，共13页。
本课程的主要内容
-----排水工程概念、内容、作用、排水体制、排水
❖ 概论
系统的布置形式等
❖ 污水管道系统设计
-----污水管道的设计步骤及
注意事项、设计举例
❖ 雨水管道系统设计 -----雨水管道的设计步骤及
注意事项、设计举例
❖ 合流制管渠系统设计 -----合流制管道的使用条件、
地形地势 有上海、南京建有城市污水处理厂，日处理能力
排水系统布置的影响因素
——指为保护环境而建设的一整套用于收集、输送、
土壤情况 ——指为保护环境而建设的一整套用于收集、输送、
二是污水的处理、利用部分——污水处理
五、排水系统的布置形式
排水管渠要求及附属构筑物
河流情况
气候情况 城市总体规划
第十一页，共13页。
现了明渠和暗渠相结合的排水系统 ——唐代长安建造了较为完整的雨水排水系统
第四页，共13页。
一、排水工程的发展 （续）
——在近代我国排水工程发展缓慢，建国前全国103个 城市建有排水设施，管线总长，全国只 有上海、南京建有城市污水处理厂，日处理能力 为4万吨。1921年上海北区污水厂，是我国最早的
活性污泥法水厂。
——促进工农业生产，保证城市可持续性发展
第七页，共13页。
四、排水系统的体制
污水的概念与分类：
——在使用过程中受到了不同程度的污染，改变 了原来的化学成分和物理性质的水，叫污水。
生活污水
按
来 源
工业废水
分
降水（降雨和降雪）
第八页，共13页。
四、排水系统的体制（续1）
污水的最终出路有三：
一是排放水体 二是灌溉农田 三是重复使用
《给排水管道系统》课件
评估标准
根据管道的材质、使用年限、腐蚀程度等因素，对管道 进行评估，确定其剩余寿命和安全性能。
管道的维修与保养
维修方式
根据管道损坏程度和部位，选择合适的维修方式，如 焊接、更换管段、封堵等，确保管道的正常运行。
保养措施
定期对管道进行清洗、涂防腐材料、加装防护套等保养 措施，延缓管道的腐蚀和老化进程。
中水回用系统
总结词
中水指废水经过适当处理后，达到一定的水 质指标，满足某种使用要求，可以进行再次 利用的水。中水指废水经过适当处理后，达 到一定的水质指标，满足某种使用要求，可 以进行再次利用的水。
详细描述
中水指废水经过适当处理后，达到一定的水 质指标，满足某种使用要求，可以进行再次 利用的水。中水又称再生水、回用水，它可 用于冲洗厕所、浇灌绿地、景观用水等。中 水回用系统包括原水收集、处理、储存和回 用等环节，是实现水资源可持续利用的重要 手段之一。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《给排水管道系统》 PPT课件
目录
CONTENTS
• 给排水管道系统概述 • 给水管道系统 • 排水管道系统 • 特殊给排水管道系统 • 给排水管道系统的设计与优化 • 给排水管道系统的维护与改造
REPORT
CATALOG
DATE
ANALYSIS
01
确定管道材料、管径及管道埋深 。
02
确定泵站、水塔等构筑物位置和 规模。
设计内容与方法
调研与分析
收集相关资料，分析用水和排水需求步筛选。
设计内容与方法
详细设计
对筛选出的方案进行详细设计，包括管道布局、材料 选择等。
给排水系统ppt课件
调 节 池
q6
q5
给水排水系统的工作原理
给排水系统的水质关系
水质 标准
原水水质标准
Add Your Text
给水水质标准 排放水质标准
给水排水系统的工作原理
给排水系统的水质变化
水质 变化
给水处理
Add Your Text
用户用水 废水处理
给水排水系统的工作原理
给排水系统的水压关系
给水系统 中水的输
给排水系统功能关系示意图
自然降水
居民生活用水
水
取 水
给 水 处
供 水
城市 给水 管网
公共设施用水 市政用水 城市消防用水
源
设 施
理 设 施
泵 站
企业 给水
工业企业生产用水 工业企业生活用水
管网 工业企业消防用水
城市 雨水 管网
城市
城市 污水
污水 管网
处理 设施
受 纳
工业 废水
工业 废水
水 体
管网 处理
■ 给排水管道系统的功能与特点 给排水管道系统是给排水工程设施的重要组成部分，是由不
同材料的管道和附属设施构成的输水网络。根据其功能可以分 为给水管道系统和排水管道系统。
给排水管网系统的功能与组成
给排水管道系统的功能与特点 给排水管道系统的特点： ■ 分散性、连通性、传输性、扩展性。 ■ 隐蔽性强，外部干扰因素多，容易发生事故，基建投资费用
给排水管道系统的构成
排水管网系统构成：
排水 管网 系统 构成
废水收集设施 排水管网 排水调节池
提升泵站 废水输水管（渠） 废水排放口
给排水管网系统的类型与体制
给水管道系统的类型
按水源数目分类：（1）单水源给水管网系统 （2）多水源给水管网系统
给排水管道常见问题及预防措施ppt课件
的正常运转。 预防措施 供热管道敷设时必须有坡度，设
计有要求的，按设计要求做，设计未注明 的，应符合下列规定:
：（1） 气、水同向流动的热水供热管道和 汽、水同向流动的蒸汽管道及凝结水管道， 坡度为 0.003，不得小于 0.002，坡向应有 利于空气的排除；
（2） 气水逆向流动的热水供热管道和汽、 水逆向流动的蒸汽管道，坡度不应小于 0.005；
以上三个现象的出现，表面管道内气体未排除，只 有当以上现象消失，而且用水泵升压很快时，方能 确认气体已经排除。
错误 ： 采用给水铸铁管承插连接时，接口没 清理干净直接做填料。
后果 ：填料易脱落
预防措施 ：承插口连接时接口处需用喷灯、 钢丝刷清除接口表面的沥青漆。
错误 ：室外排水管道坡度不合理。
错误 地板辐射供暖的塑料盘管穿越伸缩缝 时，无相应的技术措施。
后果 地板辐射供暖系统运行时，盘管遭到 损害。
预防措施 地板辐射供暖的塑料盘管穿越伸 缩缝时，伸缩缝中应有 5mm 的压缩量，塑 料管穿越伸缩缝时，应设置长度不小于 400mm的柔性塑料管，如采用 PVC 波纹管 等。
错误 燃气管道无接地措施。
预防措施 : 输送湿燃气的引入管，应埋 设在土壤冰冻线以下，并有不小于 0.01 的坡度坡向凝水缸或燃气分配管 道。
错误 燃气管道安装完毕，不做颜色标志。
后果 给维护管理带来不便，一旦发生燃气 泄漏，不能及时识别燃气管道，一方面使 安全隐患增加，另一方面，使事故等级升 高。
预防措施 燃气管道安装完毕后，按照国家 的有关技术规定，应涂成黄色作为识别标 志。
错误 ： 冬季施工的管道系统在 0℃ 以下进 行水压试验。
后果： 由于环境温度较低，易冻坏系统。
预防措施 ：尽量在冰冻季节来临之前进行 水压试验，如必须在冬季进行水压试验应 采取有效的防冻措施。
计有要求的，按设计要求做，设计未注明 的，应符合下列规定:
：（1） 气、水同向流动的热水供热管道和 汽、水同向流动的蒸汽管道及凝结水管道， 坡度为 0.003，不得小于 0.002，坡向应有 利于空气的排除；
（2） 气水逆向流动的热水供热管道和汽、 水逆向流动的蒸汽管道，坡度不应小于 0.005；
以上三个现象的出现，表面管道内气体未排除，只 有当以上现象消失，而且用水泵升压很快时，方能 确认气体已经排除。
错误 ： 采用给水铸铁管承插连接时，接口没 清理干净直接做填料。
后果 ：填料易脱落
预防措施 ：承插口连接时接口处需用喷灯、 钢丝刷清除接口表面的沥青漆。
错误 ：室外排水管道坡度不合理。
错误 地板辐射供暖的塑料盘管穿越伸缩缝 时，无相应的技术措施。
后果 地板辐射供暖系统运行时，盘管遭到 损害。
预防措施 地板辐射供暖的塑料盘管穿越伸 缩缝时，伸缩缝中应有 5mm 的压缩量，塑 料管穿越伸缩缝时，应设置长度不小于 400mm的柔性塑料管，如采用 PVC 波纹管 等。
错误 燃气管道无接地措施。
预防措施 : 输送湿燃气的引入管，应埋 设在土壤冰冻线以下，并有不小于 0.01 的坡度坡向凝水缸或燃气分配管 道。
错误 燃气管道安装完毕，不做颜色标志。
后果 给维护管理带来不便，一旦发生燃气 泄漏，不能及时识别燃气管道，一方面使 安全隐患增加，另一方面，使事故等级升 高。
预防措施 燃气管道安装完毕后，按照国家 的有关技术规定，应涂成黄色作为识别标 志。
错误 ： 冬季施工的管道系统在 0℃ 以下进 行水压试验。
后果： 由于环境温度较低，易冻坏系统。
预防措施 ：尽量在冰冻季节来临之前进行 水压试验，如必须在冬季进行水压试验应 采取有效的防冻措施。
给排水工程 ppt课件
12
PPT课件
13
根据所穿构筑物的厚度及管径尺寸确定套管规格、长度， 翼环及钢套管加工完成后将刷防锈漆做防腐处理。
防水套管安装时，必须随混凝土施工一次性浇固于墙（ 壁）内，套管内的填料应在最后充填，填料将紧密捣实。
套管安装时应随同干管、立管、支管的安装，将预制好 的套管套在管道上，放在指定位置。过楼板的套管应在适 当部位焊好架铁，担在预留孔的地面上，防止脱落。待管 道安装完找正后再调整好间隙加以固定，进行封固。楼板 、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预 埋上下层套管时，中心线需垂直，凡有管道煤气的房间， 所有套管的缝隙均按设计要求做严密处理。
卫生间排水立管穿楼板时应设止水环；阳台排水立管穿楼 板处予埋PVC-U排水塑料管,套管外加止水环，套管高出地面 50mm；明装消火栓管道穿楼板处设国标镀锌钢套管,套管高出 地面50mm；管道井内所有给排水管道穿楼板处设PVC-U套管， 套管高出地面50mm；所有伸屋面管道均需予埋防水套管，套管 材料采用焊接钢管，翼环厚5mm；
6
预留预埋
•预留预埋工艺流程：
熟悉图纸
深化设计 预留预埋施工
绘制预留预埋图
复核检查 确定预留预埋点
材料准备 加工制作预留预埋件
PPT课件
7
预留预埋工作要点： 预留预埋在施工过程中应从以下几个方面进行控制：
工作内容
预留预埋 准备
要点
专业工长会同深化设计人员认真熟悉施工图纸， 找出所有预埋预留点，并统一编号，在预留预埋 图中标注清晰，便于各专业的预留预埋。同时与 其他专业沟通，避免日后安装冲突；若有穿钢梁 的管道，则在钢结构预制前通知钢结构承包商。
4.排水管道：靠近与卧室相邻的内墙布置的单立管排水管采用PVC－U 双壁中空螺旋消音排水塑料管，其余排水管及通气管采用普通PVC-U 排水管；承插粘结；立管与横管转换时，转换弯头采用给水PVC-U弯 头；
PPT课件
13
根据所穿构筑物的厚度及管径尺寸确定套管规格、长度， 翼环及钢套管加工完成后将刷防锈漆做防腐处理。
防水套管安装时，必须随混凝土施工一次性浇固于墙（ 壁）内，套管内的填料应在最后充填，填料将紧密捣实。
套管安装时应随同干管、立管、支管的安装，将预制好 的套管套在管道上，放在指定位置。过楼板的套管应在适 当部位焊好架铁，担在预留孔的地面上，防止脱落。待管 道安装完找正后再调整好间隙加以固定，进行封固。楼板 、隔墙和墙内的穿管孔隙在安完管道后进行堵塞封堵。预 埋上下层套管时，中心线需垂直，凡有管道煤气的房间， 所有套管的缝隙均按设计要求做严密处理。
卫生间排水立管穿楼板时应设止水环；阳台排水立管穿楼 板处予埋PVC-U排水塑料管,套管外加止水环，套管高出地面 50mm；明装消火栓管道穿楼板处设国标镀锌钢套管,套管高出 地面50mm；管道井内所有给排水管道穿楼板处设PVC-U套管， 套管高出地面50mm；所有伸屋面管道均需予埋防水套管，套管 材料采用焊接钢管，翼环厚5mm；
6
预留预埋
•预留预埋工艺流程：
熟悉图纸
深化设计 预留预埋施工
绘制预留预埋图
复核检查 确定预留预埋点
材料准备 加工制作预留预埋件
PPT课件
7
预留预埋工作要点： 预留预埋在施工过程中应从以下几个方面进行控制：
工作内容
预留预埋 准备
要点
专业工长会同深化设计人员认真熟悉施工图纸， 找出所有预埋预留点，并统一编号，在预留预埋 图中标注清晰，便于各专业的预留预埋。同时与 其他专业沟通，避免日后安装冲突；若有穿钢梁 的管道，则在钢结构预制前通知钢结构承包商。
4.排水管道：靠近与卧室相邻的内墙布置的单立管排水管采用PVC－U 双壁中空螺旋消音排水塑料管，其余排水管及通气管采用普通PVC-U 排水管；承插粘结；立管与横管转换时，转换弯头采用给水PVC-U弯 头；
《建筑给排水工程》ppt课件管道平面系统图(2024)
给水管道安装质量的验 收规范
给水管道系统试压和冲 洗的验收规范
给水管道与设备连接处 的验收规范
给水管道材料及连接方 式的验收规范
2024/1/29
21
排水管道检测验收规范及标准
01
02
03
04
排水管道材料及连接方式的验 收规范
排水管道安装质量的验收规范
排水管道系统通水和通球试验 的验收规范
排水管道与设备连接处的验收 规范
2024/1/29
雨水管网布置
根据地形地貌、城市规划、建筑物布局等因素，合理布置雨水管网， 实现雨水快速排放。
雨水管材选用
根据雨水性质、管道工作压力、使用环境等因素，选用合适的雨水管 材，如钢筋混凝土管、铸铁管等。
雨水管道水力计算
根据设计暴雨强度、汇水面积等参数，进行水力计算，确定管道的管 径和坡度。同时考虑雨水口和检查井的设置位置和数量。
设计阶段
通过管道平面系统图可以直观地表达建筑物的给排水管道布局、走向和连接关系，方便设 计师进行方案设计和优化。
施工阶段
管道平面系统图可以作为施工图纸的一部分，指导施工人员进行管道的安装和连接，确保 施工质量。
运行管理阶段
通过管道平面系统图可以方便地了解建筑物的给排水管道布局和走向，为运行管理人员提 供便利的维护和管理手段。同时，在管道出现故障时，可以快速定位故障点并采取相应的 维修措施。
采用正投影法绘制，通常与建筑 平面图配合使用。
绘制步骤
确定绘图比例和图纸幅面；绘制 建筑平面图；绘制管道平面图； 标注尺寸、标高和管径等；编写 图例、说明和标题栏。
9
管道平面系统图中常用符号和标注方法
常用符号
包括管道、阀门、管件、卫生器具等图形符号。
给排水管道系统例题21页PPT
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
给排水管道系统例题
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。——பைடு நூலகம்塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
则有下式成立： 32．3m=hdc+hcf+20+5 hdc=9.26×10—6×1200×182=3.6m hcf=32.3-20-5-3.6=3.7m 3.7=acFLcFqcF2=aX l000×202 acF=9.25×10-6 此值小于DN200的a值9．26×10-6且最接近，故选用DN200。
节点流量占总节点流量的百分比为下列哪项?
（A）18.51%
（B）21.18% （C）36.92% （D）42.24%
答案： （ C）
主要解答过程： (1)G1、G2、G3供水区域最高日最高时用水量分别为：
Q1=2500*1.2*1000/(24*3600)=34.72L/s Q2=1800*1.22*1000/(24*3600)=25.42L/s Q3=1600*1.25*1000/(24*3600)=23.15L/s (2)G1、G2、G3各用水区域管段的比流量分别为 q1=34.72/[0.5*(260+150+120+140+150)]=0.0847 L/s.m q2=25.42/[0.5*(120+140+120+140)]=0.0978 L/s.m q3=23.15/[0.5*(140+140+140+140)]=0.0827 L/s.m (3)节点4的节点流量 Q04=0.5[(q1+q2)*L2-4+(q1+q3)*L4-7+(q2+q3)*L4-5=38.15L/s (4)节点4的节点流占总节点流量的百分比为 ： 38.15/(34.72+25.42+23.15+12)=36.92%
答案：（B）
• 主要解答过程： 按6层建筑确定的最小服务水头为28m。 不失一般性，先假设H点为控制点。 则E点自由水头为： 28+20+3.2-24=27.2 则F点自由水头为： 27.2+24+0.5-25=26.7
其他各点自由水头类似求得，结果为： G点27.2; C点26.8; B点30.6; D点28.4; A点31.0。 此时已经看出原来假设的H点并不是真正的控制 点，F、G、C点均低于28m水头， 且F点最低；亦即控制点为F点，且与28m水头相差 (27.0-26.7)=1．3m
5. 图示某环状网计算简图，管段内流量为初始分配的流量，经水力平 差计算得各环的校正流量分别为+4.7L/s、+1.4L/s、-2.3L/s，则管段 3-4、4-5经校正后的流量应为何项？ （A）q3-4=76.7L/s、 q4-5=37.6L/s （B） q3-4=76.7L/s、 q4-5=33.0L/s （C） q3-4=86.1L/s、 q4-5=42.4L/s （D） q3-4=86.1L/s、 q4-5=47.0L/s
DNl00, 373 X 10-6；DNl50, 42.9 X 10-6；DN200, 9.26 X 10—6；DN250, 2.82 X 10-6) (A)DNl00 (B)DNl50 (C)DN200 (D)DN250 答案：C
•主要解题思路： 水塔底标高要满足在最高用水时最不利点的用水要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
将以上计算结果统一提升1.3，得：A点自由水头 为32.3m，即为所求。
7．某城市地形平坦，地面标高5．0米；采用设有对置水塔的枝状管网供水，最高日 最高时供水量l40L／s，其中由水塔供水20％，节点流量、管段管径及其长度如图示， 若水塔箱内内底标高32．3米，要求管网最小服务水头20m，则管段C-F管径应为下 列何项? (水头损失h=aLq2，q以L／s计的a值为：
(1)此题考点就是基本概念的理解。即《室外给水设计规范》第9．1．2条：水 处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。这里的设计水 量已包含水厂自用水量。
(2)水厂的设计规模与水厂的设计水量不同。设计规模一般指出厂水量，通常以 最高日供水量表达。设计水量指包括了自用水系数在内的水量。
给排水管道系统例题
1.某城镇水厂设计水量为48000m3／d，水厂自用水量占其设计水量的l0％，若 原水输水管道漏损水量占水厂设计水量的5％，则其取水泵房设计流量应为下列 哪项? (A)2000m3／h (B)2100m3／h (C)2200m3／h (D)2300m3／h
答案： （ B）
• 主要解答过程： 取水泵房设计流量=水厂设计流量+原水输水管道漏损水量 =48000／24+48000×0.05／24=2100m3/h
•主要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
答案：（C）
解析：水厂设计水量Q=240000*1.10=11000 m3/h 原水输水管道的漏损水量Qlou= 11000*6%=660 m3/h 取水泵房的设计流量=11000+660=11660 m3/h
4.某管网用水区域，管段长度和节点关系如图所示， 下表所列为各区域最高日
用水量，管网中节点 6 有集中用水Q1=12L/s ，用管线比流量法计算节点 4 的
答案：（B）
解析：q3-4 = 80-4.7+1.4=76.7L/s
q4-5 = 40-4.7-2.3=33L/s
6.图示环状配水管网，要求配水管网的最小服务水头按直接供水建筑 层数为6层确定。则水厂二级泵站出厂处(A点)的自由水头应为多少? ？ (A)33.3m (B)32.3m (C)31.0m (D)28.3m
2 、某城镇采用地表水源，水厂设计规模 240000m3/d， 水厂自用水量为最高 日供水量的 10% ，供水管网漏损水量为最高日供水量的8%，原水输水管道 漏损水量为水厂设计水量的 6%，则该城镇水厂取水泵房的设计流量为下列哪 项? (A) 11000m3/h (B) 11600m3/h ( C) 11660 m3/h ( D) 12508 m3/h
节点流量占总节点流量的百分比为下列哪项?
（A）18.51%
（B）21.18% （C）36.92% （D）42.24%
答案： （ C）
主要解答过程： (1)G1、G2、G3供水区域最高日最高时用水量分别为：
Q1=2500*1.2*1000/(24*3600)=34.72L/s Q2=1800*1.22*1000/(24*3600)=25.42L/s Q3=1600*1.25*1000/(24*3600)=23.15L/s (2)G1、G2、G3各用水区域管段的比流量分别为 q1=34.72/[0.5*(260+150+120+140+150)]=0.0847 L/s.m q2=25.42/[0.5*(120+140+120+140)]=0.0978 L/s.m q3=23.15/[0.5*(140+140+140+140)]=0.0827 L/s.m (3)节点4的节点流量 Q04=0.5[(q1+q2)*L2-4+(q1+q3)*L4-7+(q2+q3)*L4-5=38.15L/s (4)节点4的节点流占总节点流量的百分比为 ： 38.15/(34.72+25.42+23.15+12)=36.92%
答案：（B）
• 主要解答过程： 按6层建筑确定的最小服务水头为28m。 不失一般性，先假设H点为控制点。 则E点自由水头为： 28+20+3.2-24=27.2 则F点自由水头为： 27.2+24+0.5-25=26.7
其他各点自由水头类似求得，结果为： G点27.2; C点26.8; B点30.6; D点28.4; A点31.0。 此时已经看出原来假设的H点并不是真正的控制 点，F、G、C点均低于28m水头， 且F点最低；亦即控制点为F点，且与28m水头相差 (27.0-26.7)=1．3m
5. 图示某环状网计算简图，管段内流量为初始分配的流量，经水力平 差计算得各环的校正流量分别为+4.7L/s、+1.4L/s、-2.3L/s，则管段 3-4、4-5经校正后的流量应为何项？ （A）q3-4=76.7L/s、 q4-5=37.6L/s （B） q3-4=76.7L/s、 q4-5=33.0L/s （C） q3-4=86.1L/s、 q4-5=42.4L/s （D） q3-4=86.1L/s、 q4-5=47.0L/s
DNl00, 373 X 10-6；DNl50, 42.9 X 10-6；DN200, 9.26 X 10—6；DN250, 2.82 X 10-6) (A)DNl00 (B)DNl50 (C)DN200 (D)DN250 答案：C
•主要解题思路： 水塔底标高要满足在最高用水时最不利点的用水要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
将以上计算结果统一提升1.3，得：A点自由水头 为32.3m，即为所求。
7．某城市地形平坦，地面标高5．0米；采用设有对置水塔的枝状管网供水，最高日 最高时供水量l40L／s，其中由水塔供水20％，节点流量、管段管径及其长度如图示， 若水塔箱内内底标高32．3米，要求管网最小服务水头20m，则管段C-F管径应为下 列何项? (水头损失h=aLq2，q以L／s计的a值为：
(1)此题考点就是基本概念的理解。即《室外给水设计规范》第9．1．2条：水 处理构筑物的设计水量，应按最高日供水量加水厂自用水量确定。这里的设计水 量已包含水厂自用水量。
(2)水厂的设计规模与水厂的设计水量不同。设计规模一般指出厂水量，通常以 最高日供水量表达。设计水量指包括了自用水系数在内的水量。
给排水管道系统例题
1.某城镇水厂设计水量为48000m3／d，水厂自用水量占其设计水量的l0％，若 原水输水管道漏损水量占水厂设计水量的5％，则其取水泵房设计流量应为下列 哪项? (A)2000m3／h (B)2100m3／h (C)2200m3／h (D)2300m3／h
答案： （ B）
• 主要解答过程： 取水泵房设计流量=水厂设计流量+原水输水管道漏损水量 =48000／24+48000×0.05／24=2100m3/h
•主要求。通过分析，水厂与水塔均向F 点供水，DC段水流方向由D到C，流量18L／s；CF段水流方向由C到F，流量20L／s。
答案：（C）
解析：水厂设计水量Q=240000*1.10=11000 m3/h 原水输水管道的漏损水量Qlou= 11000*6%=660 m3/h 取水泵房的设计流量=11000+660=11660 m3/h
4.某管网用水区域，管段长度和节点关系如图所示， 下表所列为各区域最高日
用水量，管网中节点 6 有集中用水Q1=12L/s ，用管线比流量法计算节点 4 的
答案：（B）
解析：q3-4 = 80-4.7+1.4=76.7L/s
q4-5 = 40-4.7-2.3=33L/s
6.图示环状配水管网，要求配水管网的最小服务水头按直接供水建筑 层数为6层确定。则水厂二级泵站出厂处(A点)的自由水头应为多少? ？ (A)33.3m (B)32.3m (C)31.0m (D)28.3m
2 、某城镇采用地表水源，水厂设计规模 240000m3/d， 水厂自用水量为最高 日供水量的 10% ，供水管网漏损水量为最高日供水量的8%，原水输水管道 漏损水量为水厂设计水量的 6%，则该城镇水厂取水泵房的设计流量为下列哪 项? (A) 11000m3/h (B) 11600m3/h ( C) 11660 m3/h ( D) 12508 m3/h
