常用电动门接线

常用电动门接线方法

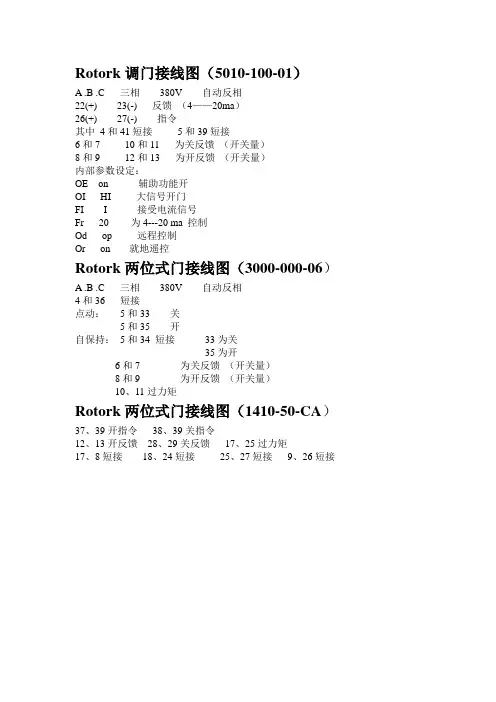

一、Rotork（罗托克）

1．作调节型执行机构（IQM型）：

4~41短接5~39短接

26+、27-模拟信号指令

22+、23-阀位反馈信号

2．作开关型电动阀门（IQ型）

4~36短接

5~34短接（有停止指令中间停不短接）

指令：开：35、5

关：33、5

反馈：开：8、9

关：6、7

模拟量电流反馈：22+、23—

远方允许操作：42、43（常闭）

3、引进型ROTORK –A一体化阀门(带控制台)

电源1 2 3 接380VAC

开指令：35(A12) 、36(A13)

关指令：35 、37(A23)

停指令：35、38

关反馈：6和7为

开反馈：1 5和16为

远方允许：40和42为

其中：41和35短接

二、Autork（奥托克）

1、作调节型执行机构（IKM型）：

4~36短接5~39短接

模拟信号指令：26+、27—：

阀位反馈信号：22+、23—

2、作开关型电动阀门（IK型）

4~36短接

5~34短接（有停止指令中间停不短接）

指令：开：35、5

关：33、5

停：34、5

反馈：开：8、9

关：6、7

模拟量电流反馈：22+、23—

远方允许操作：42、43（常闭）

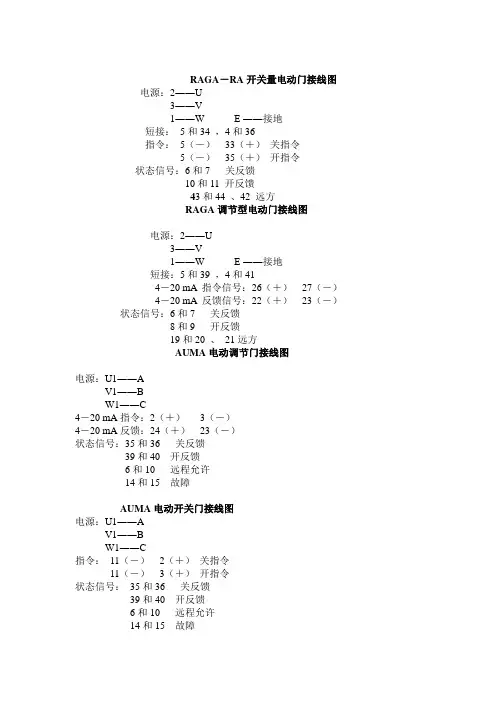

三、Auma

1、作调节型电动阀门

指令：2+、3—

反馈：24+、23—

2、作开关型电动阀门

指令：开：3、11

关：2、11、

停：11 4

反馈：开：39、40

关：35、36

四、扬州西门子一体化电动门

1、MK系列

（1）、作调节型电动阀门

模拟量指令：15+、16-

模拟量反馈：13+、14-

（2）、作开关型电动阀门

指令：开：18、21

关：19、21

反馈：开：3、4

关：1、2

模拟量反馈：13+、14—；

（3）、电源

AC380V:22(A)、23(B)、24(C);

AC220V:23(L)、24(N)

2. LK系列（国产技术）

作开关型电动阀门

短接：19、20

指令：开：3、4；

关：2、4

停：1、4

反馈：开：17、18；

关：5、6

模拟量反馈：8+、7—

电源故障：9 21

自保持：X11需点动则将此插头拔掉

五、SIPOS 执行机构

1、ECOTRON经济型：

带继电器板的圆形插头式连接（电动门）短接：5、6端子

指令：开：3、1；

关：2、1

紧急关：9、10

停：4、1

反馈：开：28、29；

关：32、33

模拟量反馈：7+、8—

2、PROFITRON 专业型：

带继电器板的圆形插头式连接（调节门）

模拟电流指令：11+、12-

模拟量反馈：7+、8—

3、ECOTRON经济型；

带继电器板的直接连接（电动门）；

分X3：1、X3：2、X1、X2四个端子排

短接：18、19端子（X3：2端子排）

指令：开：5、3；（X3：1端子排）

关：4、3

停：6、3

反馈：开反馈接1、2；（X2端子排）

关反馈接5、6

远方允许操作：13、14

电源接X1端子排L1、L2、L3

2、PROFITRON 专业型：

带继电器板的直接连接（调节门）；

分X3：1、X3：2、X1、X2四个端子排

短接：18、15端子（X3：2端子排）

紧急停：7（X3：1端子排）、20（X3：2端子排）模拟量指令：14+、15-（X3：2端子排）

模拟量反馈：1+、2-（X3：1端子排）

开反馈：1、2（X2端子排）

关反馈：5、6 （X2端子排）

远方允许操作：17、18

电源失电故障：17、18（常闭）

六．SCHIEBEL（点动控制接线）

短接：2~3端子（提供电源）

指令：开：1、 4

关：1 、3

电流反馈：23（+）24（—）

七、ABB

1、ABB调门

指令：34（+）33（—）

反馈：35（—）36（+）

短接：21~15 /22~16 （用于提供远控电源）

21+~22—（内部提供的24V电源）

2、ABB电动门

指令：开11 12

关13 14

反馈：开7 8

关9 10

3、ABB气动门

指令：11 12（用于向控制部分供电）

反馈：31 32（需DCS提供24电源）八、马来西亚产ROTORK（非一体化）

电源：1 2 3

关行程开关（常开）：8 9

开行程开关（常开）：17 18

电流位反：32—23+

九、QP10POO—02（ROTORK）

指令：关33 34 开34 35

反馈：开15 16 关6 7

十、1614X90—04（ROTORK）调门

指令：22+ 13—

反馈：32+ 23—

十一、1410—50 ROTOCK（上海国产）调门指令：22+ 13—

反馈：32+ 23—

电动门点动

指令：开39 37 关39 38

反馈：开15 16 关8 9

如需要自保持则短接：36~39

电源失电故障：41 42

十二．湖南力升信息设备有限公司

短接：1~2 1~5

电源：L1 L2 L3

指令：开2 3 关：2 4

反馈：开6 8 关：7 8

力矩开关：开11 9 关11 10

十三ABB电泵勺管调门

指令：26+ 27—

反馈：30+ 31—

电源：14+ 15—

十四江苏白云电力机器厂产电动门

电源：11 12 13（A排）

指令：3+ 4—

反馈：5+ 6—远近控切换：7 8（7 8短接远控）

（B排）反馈：开1 2 关 3 4

十五PS 接线

反馈：7+ 8—

指令：3+ 4—

十六1、重庆川仪电动门

电源；L1 L2 L3 PE接地

24V内部电源21+ 22—

指令：关21 13 开21 11
