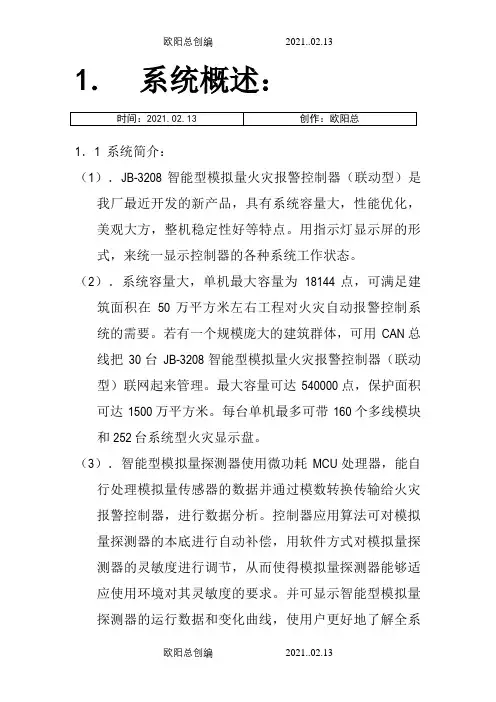

松江飞繁3208控制器使用说明介绍模板-G5-101227之欧阳总创编

松江飞繁3208控制器使用说明介绍模板-G5-101227之欧阳总创编

1.系统概述:1.1 系统简介:(1).JB-3208智能型模拟量火灾报警控制器(联动型)是我厂最近开发的新产品,具有系统容量大,性能优化,美观大方,整机稳定性好等特点。

用指示灯显示屏的形式,来统一显示控制器的各种系统工作状态。

(2).系统容量大,单机最大容量为18144点,可满足建筑面积在50万平方米左右工程对火灾自动报警控制系统的需要。

若有一个规模庞大的建筑群体,可用CAN总线把30台JB-3208智能型模拟量火灾报警控制器(联动型)联网起来管理。

最大容量可达540000点,保护面积可达1500万平方米。

每台单机最多可带160个多线模块和252台系统型火灾显示盘。

(3).智能型模拟量探测器使用微功耗MCU处理器,能自行处理模拟量传感器的数据并通过模数转换传输给火灾报警控制器,进行数据分析。

控制器应用算法可对模拟量探测器的本底进行自动补偿,用软件方式对模拟量探测器的灵敏度进行调节,从而使得模拟量探测器能够适应使用环境对其灵敏度的要求。

并可显示智能型模拟量探测器的运行数据和变化曲线,使用户更好地了解全系统的运行状态。

(4).控制器采用480234点阵式彩色液晶显示屏做文字图形显示,操作方便,直观清晰。

(5).JB-3208型控制器新产品是用全新的硬件和软件,以及内部结构、箱体外形和各种配件等诸多方面都进行重新设计,已于2009年6月取得了中国国家强制性产品认证证书(即“3C”认证书)。

本产品在国内具有技术领先的水平,适合在高级别场合使用。

(6).本产品执行国家标准为GB4717-2005和GB16806-2006。

1.2 技术指标:(1).供电方式:交流电源(主电)AC220V (10%15%)501Hz。

直流电源(备电)DC24V 24Ah。

(2).功率:监控功率80W ,最大功率400W(不包括联动电源)。

(3).工作电源:由主机电源提供系统内所需直流工作电压5V、35V、24V。

(4).使用环境:温度-100C50 0C,相对湿度95%(400C20C)。

SD32操作说明书-中文

SD32操作说明书-中文
1.2.8高温时操作的安全措施........................................................................10
1.2.9防止石棉粉尘危害...............................................................................10
1.3.5
拖拽....................................................................................................18
1.3.6
进行保养前.........................................................................................19
★作业时间由计时表显示。
★更换油滤芯时,要检查其内部是否有脏物,如果积聚严重,要尽量在更换前弄清原因。
台车履带涨紧装置的拆装维修必须在山推(或山推代理商)售后服务人员的指导下进行,否则将会对涨紧装置造成损害,发生危险!
安全标识及用语
为帮助你安全的使用机车,本手册及本机车上粘贴有安全注意事项标牌,以提供涉及潜在危险情况的说明及避免这种危险情况的方法。
2.2电气系统(不装GPS).......................................................................37
2.3电气系统(配装GPS).......................................................................39

FXA模块说明书

FXA模块说明书

谐振式高频开关整流模块(F X22010技术手册)国电南京自动化股份有限公司目录第一章概述-------------------------------------------------------------------------- 1一、前言-------------------------------------------------------------------------- 1二、系统性能特点----------------------------------------------------------------- 1三、模块主要特点----------------------------------------------------------------- 1四、模块主要功能----------------------------------------------------------------- 2五、技术指标--------------------------------------------------------------------- 4六、型号命名--------------------------------------------------------------------- 5第二章模块构成----------------------------------------------------------------------- 5一、模块工作原理----------------------------------------------------------------- 5二、模块外观及外形尺寸-------------------------------------------------------- 6三、模块安装---------------------------------------------------------------------- 7四、操作说明----------------------------------------------------------------------- 9第三章使用环境-------------------------------------------------------------------- 15第一章概述一、前言当前我国电力系统使用的直流系统大部分采用传统的全桥软开关技术,开关频率是一个恒定值,只在某个输出电流值实现了软开关技术。

IDAQ-3730 TTL 数字量I O模块 说明书

IDAQ-3730 TTL 数字量I O模块 说明书

IDAQ-3730 TTL 数字量I/O模块用户手册一、概述IDAQ-3730是一款32路 TTL数字量输入和32路TTL数字量输出的PC/104模块,标准的PC/104模块的安装规格,适于和标准的PC/104 CPU模块连接实现数字量信号的采集和控制。

专为工业应用场合而设计,完全达到工业级工作温度的要求。

二、规格参数☆输出部分●通道数:32路●TTL兼容电平输出●输出低电平:最高0.5V●输出高电平:最低2.4V●高电平输出电流:最大-15mA(source)●低电平输出电流:最大24mA(sink)●最高输出频率:300~400KHZ☆输入部分●通道数:32路●TTL兼容电平输入●逻辑高电平:2V~5V●逻辑低电平:0~0.8V●高电平输入电流:20uA●低电平输入电流:-0.2mA●最高输入频率:300~400KHZ☆通用部分●I/O基址:4个连续地址空间●储存温度:-25℃~80℃●工作温度:-25℃~80℃●湿度:5~95%,无凝结●电源功耗:+5V@450mA典型值●尺寸:90X191MM三、硬件布局四、基地址设置IDAQ-3730要求4个连续I/O 地址空间,且有以下条件限制。

1. 地址的范围必须要在HEX200-HEX3FF 之间。

2. 地址不能与任何的嵌入式CPU 模块预设的I/O 地址矛盾,见附录。

3. 地址不能与嵌入式CPU 模块的的其他模块基地址矛盾。

在安装前请检查确认。

IDAQ-3730的基地址由一个7位的DIP 开关SW 选择(SW 的位置见硬件布局部分)。

基地址的缺省设置为HEX220。

所有可能的基地址组合都在下表中给出。

如果HEX220被占用,你可以改变预设的基地址。

A(2 3 4 5 6 7 8)缺省的基地址设置可能的基地址组合表I/O口地址(HEX) 1A22A33A44A55A66A77A8200-203 ON ON ON ON ON ON ON 204-207 OFF ON ON ON ON ON ON 208-20B ON OFF ON ON ON ON ON … … … … … … … …220-223 (default) ONONONOFF1ONONON… … … … … … … …300-303 ON ON ON ON ON ON 0FF 304-307 OFF ON ON ON ON ON OFF … … … … … … … …3FC-3FF OFF OFF OFF OFF OFF OFF OFF A0…A8对应于PC地址线。

指示灯驱动模块

指示灯驱动模块

HAK-5-32LED 32路指示灯驱动模块使用说明32路指示灯驱动模块是具有RS485总线通讯功能的灯指示驱动设备,本公司的系列总线报警主机通过它可以在指定的情况下(报警触发等)点亮或熄灭某一个或多个灯,从而可以达到模拟灯光屏的效果,使报警或显示更加清晰。

1.性能特点:●指示灯驱动模块带32路指示灯输出,驱动模块可两块联连扩展至63路指示灯输出;●支持RS485总线通讯方式(此款新板不支持IP网络通讯方式)2.规格及参数:尺寸:20CM X 8CM X 0.16CM(长X 宽X 高)重量:200克工作温度及湿度:-25℃∽ +50℃;0-85%湿度工作电压:直流12 ∽ 15V工作电流:静态电流:200毫安, 每合上一个指示灯输出增加10毫安联网功能:可通过RS485总线与通讯机或中心报警主机进行联动继电器控制3.使用说明:●上电后,设备上的电源指示灯亮;数据收发指示会闪,表示设备工作正常;●当某一路有操作时,对应的LED指示灯亮起;●进行测试时,短接CPU下方的JP2三秒钟后,所有指示灯亮起,再短接三秒钟, 指示灯熄灭;●S1 为总线地址码拨码开关;拨上为1(ON),拨下为0(OFF);●CON1口为通讯接口,分别对应红,绿,黄,黑四芯线(其中红,黑为电源正负极;绿,黄为RS485正负);CON2口为级联接口,将指示灯主板与指示副板对应端口接起来;4.总线连接使用说明:●接线说明:1)如果和报警主机不共用电源,将CON1接口的“RS485A(绿)、RS485B(黄)、GND(黑)” 3芯线分别与主机通讯接口的“RS485A(绿)、RS485B(黄)、GND(黑)” 3端子拉出的RS485总线相连,将“+12V(红)、GND(黑)” 2芯线与自己的电源正、负极相连(直流电压12V 到15V,建议单独使用电源);2)如果和报警主机共用电源,将CON1接口的“+12V(红)、RS485A(绿)、RS485B(黄)、GND(黑)” 4 芯线按同色线对应接入到RS485总线上;RS485主干线接回至报警主机,其中“+12V(红)”接电源正极;“RS485A(绿)、RS485B(黄)、GND(黑)”接入主机RS485端口对应接线柱;3) S1 地址编码开关拨好地址,且不能有重码;4)将指示灯模块上CON1端口的“电源正”、“电源负”分别与电源的正、负极相连(输出直流电压12V 到15V,建议单独使用电源)。

32路模拟量采集模块说明书

32路模拟量采集模块说明书

5 模块应用技术
5.1 MODBUS协议解释
请参考《V2.4单相三相LEDLCD仪表通用说明书》中关于MODBUS的介绍。 可以用我们提供的测试工具查看采集的数据。如下图。 测试接入-12V和+12V。
根据不同的量程选择合适的小数个数,可以获得更高的分辨率。如下图,是燃料电池用的 32 路 2V 量程的模 块。用户的测试电压在-0.5V-+2V之间,要求精度误差 2mV 以内。因此选择 4 位小数,实际测量数据非常准 确,误差能控制在 0.2mV 以内。
硬件信息寄存器信息表
字地址
字节 位置
描述
参数说明
属性
12H
16 位 保留
R
13H
16 位 保留
R
14H
16 位 采样位数
16:16 位,18:18 位,24:24 位
R
15H
16 位 AD 参考电压 VREF 值,单位:mV。例如:256=0.256V
R
16H………1DH
共8 个单元,16 个BYTES。是型号信息,例如: R
68H
第 9 路模拟量输入值
78H
第 25 路模拟量输入值
69H
第 10 路模拟量输入值 79H
第 26 路模拟量输入值
6AH
第 11 路模拟量输入值 7AH
第 27 路模拟量输入值
6BH
第 12 路模拟量输入值 7BH
第 28 路模拟量输入值
6CH
第 13 路模拟量输入值 7CH
第 29 路模拟量输入值
1 概述
1.1:KHAQ-PLC32-V,16位、18位单端输入,32路电压采集模块
此模块的最大应用领域是串联电池组单体电压测量,常用规格如下:

艾膈 PDG32F0600D3WN 电源防御模块式电路保护器说明说明书

艾膈 PDG32F0600D3WN 电源防御模块式电路保护器说明说明书

Eaton PDG32F0600D3WNEaton Power Defense molded case circuit breaker, Globally Rated, Frame 3, Two Pole, 600A, 25kA/480V, PXR20D LSIG w/ Modbus RTU, ZSI and Relays, No TerminalsGeneral specificationsEaton Power Defense molded case circuit breakerPDG32F0600D3WN 786679242773109.1 mm 257.1 mm 138.9 mm 5.2163 kg Eaton Selling Policy 25-000, one (1) year from the date of installation of theProduct or eighteen (18) months from thedate of shipment of the Product,whichever occurs first.RoHS Compliant CCC MarkedCSAUL 489IEC 60947-2Product NameCatalog Number UPCProduct Length/Depth Product Height Product Width Product Weight WarrantyCompliancesCertifications600 AComplete breaker 3Two-polePD3 Global Class A PXR 20D LSIGModbus RTU600 Vac600 VNo Terminals25 kAIC at 480 Vac 10 kAIC Icu @250 Vdc 35 kAIC @240V (UL)Eaton Power Defense MCCB PDG32F0600D3WN 3D drawing Power Xpert Protection Manager x64Power Xpert Protection Manager x32Consulting application guide - molded case circuit breakers StrandAble terminals product aid Power Defense technical selling booklet Power Defense brochureAmperage Rating Circuit breaker frame type Frame Number of poles Circuit breaker type Class Trip Type Communication Voltage rating Voltage rating - max Terminals Interrupt rating Interrupt rating range 3D CAD drawing packageApplication notesBrochuresPower Defense molded case circuit breaker selection posterCatalogsMolded case circuit breakers catalogPower Xpert Release trip units for Power Defense molded case circuit breakersCertification reportsPDG3 CSA certification 100-400aEU Declaration of Conformity - Power Defense molded case circuit breakersPDG3B 450A-600A CB reportPDG3 CSA certification 250-600aPDG3 UL authorization 100-400aPDG3 UL authorization 250-600a TMTUPDG3 45-400A CB reportInstallation instructionsPower Defense Frame 3 interphase barrier - IL012229EN H03Power Defense Frame 1-2-3-4 IP door barrier assembly instructions -IL012278ENPower Defense Frame 4 reverse feed connector kit instructions for PDG4X3(2)(4)TA800RF instructions - IL012254ENPower Defense Frame 3 extendable shaft rotary handle mech -IL012112ENPower Defense Frame 3 adapter kit installation instructions LZM3 to PD3 - IL012227ENPower Defense Frame 3 handle mech direct rotary handle instructions - IL012111ENPower Defense Frame 3 locking devices and handle block instructions - IL012150ENPower Defense Frame 3 plug-in adapter installation instructions -IL012311ENPower Defense Frame 3 rear connection installation instructions -IL012300ENPower Defense Frame 3 shunt trip UVR instructions - IL012140EN Power Defense Frame 3 finger protection assembly installation instructions - IL012279ENPower Defense Frame 3 trip unit replacement instructions - IL012157EN Power Defense Frame 4 shunt trip UVR instructions - IL012129EN Power Defense Frame 3 Direct Rotary Handle Assy With Interlock Version Instructions (IL012139EN).pdfPower Defense Frame 3 Aux, Alarm, ST and UVR Animated Instructions.rh Power Defense Frame 3 multi wire connector kit -PDG3X3(2)(4)TA4006W and PDG3X3(2)(4)TA4003W instructions-IL012247EN H01Power Defense Frame 3 terminal kit Cat Num PDG3X3(2)(4)TA400RF instructions - IL012251ENPower Defense Frame 3 reverse feed connector kit Cat NumPDG3X3(2)(4)TA400HRF instructions - IL012252ENPower Defense Frame 3 multi-tap terminal kit Cat NumPDG3X3(2)(4)TA6006W Instructions - IL012248ENPower Defense Frame 4 locking devices and handle block instructions - IL012151ENPower Defense Frame 3 Breaker Instructions (IL012107EN).pdf Power Defense Frame 2/3/4/5/6 voltage neutral sensor module wiring instructions – IL012316ENPower Defense Frame 3 terminal spreader assembly instructions -IL012301ENPower Defense Frame 3 multi-tap terminal kit Cat NumPDG3X3(2)(4)TA6006WSW instructions - IL012250ENPower Defense Frame 3 reverse feed connector kit Cat NumPDG3X3(2)(4)TA630RF instructions - IL012253ENPower Defense Frame 3 box terminal installation instructions -IL012299ENInstallation videosPower Defense Frame 3 Handle Mech Variable Depth Rotary Handle Animated Instructions.rhPower Defense Frame 3 Shunt Trip_UVR Animated Instructions.pdf.rh Power Defense Frame 3 Handle Mech Direct Rotary Handle Animated Instructions.rhPower Defense Frame 3 trip unit replacement animated instructions.rh Power Defense Frame 3 Locking Devices and Handle Block Animated Instructions.pdf.rhMultimediaPower Defense Frame 3 Aux, Alarm, Shunt Trip, and UVR How-To Video Power Defense Frame 5 Trip Unit How-To VideoPower Defense Frame 6 Trip Unit How-To VideoPower Defense Frame 2 Variable Depth Rotary Handle Mechanism Installation How-To VideoPower Defense molded case circuit breakersPower Defense Frame 3 Variable Depth Rotary Handle Mechanism Installation How-To VideoEaton Power Defense for superior arc flash safetyPower Defense BreakersSpecifications and datasheetsEaton Corporation plc Eaton House30 Pembroke Road Dublin 4, Ireland © 2023 Eaton. All Rights Reserved. Eaton is a registered trademark.All other trademarks areproperty of their respectiveowners./socialmediaEaton Specification Sheet - PDG32F0600D3WN Power Defense time current curve Frame 3 - PD3Intelligent power starts with accurate, actionable dataImplementation of arc flash mitigating solutions at industrial manufacturing facilitiesMaking a better machineMolded case and low-voltage power circuit breaker health Intelligent circuit protection yields space savings Single and double break MCCB performance revisited Molded case and low-voltage breaker health Safer by design: arc energy reduction techniquesTime/current curvesWhite papers。

32路电压和20mA采集模块说明书

32路电压和20mA采集模块说明书

赢创 PD 系列32路PLC外形模拟量采集模块产品使用手册此说明书适用于:1:PD3058-PLC32-V系列:16位、18位单端输入,32路PLC外形电压(30V-500V)采集模块2:PD3058-PLC32-I20mA:14位、16位单端输入,32路PLC外形20mA电流采集模块本产品从“PD3058”衍生而来,因此相关资料请参考“模拟量采集模块说明书”V2.2 2015-05-061 概述1.1:PD3058-PLC32-V,16位、18位单端输入,32路电压采集模块此模块的最大应用领域是串联电池组单体电压测量,常用规格如下:量程规格 应用领域 分压电阻比例 AD满度实际测量范围30V 30V以内电压测量 390K:3.24K 256mV -20V左右 到 +31V60V 60V以内电压测量787K:3.24K 256mV -40V左右 到 +62V 基站2V电池串联的48V电池组160V 120V以内电压测量 2.2M:3.24K 256mV -110V 到 +173260V 12V电池18节串联,总电压216V,最高260V 3.3M:3.24K 256mV -120V 到 +260V500V 12V电池24节串联,总电压288V,最高350V 3.3M:3.24K 512mV -240V 到 +521V1.2:PD3058-PLC32-I20mA,14位、16位单端输入,32路20mA电流采集模块★、32路20mA采集,接口全带保护,可以带电安装2线变送器。

★、14位采样精度,对应20毫安的分辨率是2.4微安。

★、每通道采样6次每秒。

★、20mA电流正从INx输入,电流负接GND。

由于GND端子数量比较少,就需要多根线并接到一起使用。

★、此模块的最大应用领域是多个2线20mA变送器的测量。

2线变送器的正极接电源正极,变送器的负极接INx 输入端。

1.3:模块外形尺寸:155*110*602 模块图片2.1:32路电压采集模块2.2:32路电流采集模块2.3 模块接口电源(+ 、-)接供电8V-30V的正负极。

海湾定制-自动跟踪定位射流灭火系统 产品手册说明书

海湾定制-自动跟踪定位射流灭火系统 产品手册说明书

海湾定制-自动跟踪定位射流灭火系统产品手册重要说明:本出版物为通用版本,其中展示的产品信息仅供参考,不构成具体的承诺或者保证。

我们持之以恒地追求改进产品技术、提高产品性能,为此我们保留不经通知而对相关产品配置功能以及技术信息进行更新调整的权利。

另外,本出版物中对系统性能的描述仅适用于通常情形。

由于现实中,实地环境可能存在各种无法预知的特别情况,因此相关产品性能的实现,将有赖于专业的调查分析以及设计规划。

敬请垂询海湾公司工作人员,我们将非常乐意为您提供专业建议。

© ���� 海湾安全技术有限公司Version ������海湾安全技术有限公司服务热线:��� ��� ����地址:河北省秦皇岛开发区长江东道��号网址: 关注海湾官方微信最新资讯实时掌握便捷高效 触手可及海湾商城 码上了解“海湾服务”小程序 数字化一站式服务引领创新科技 捍卫安全真谛海湾秦皇岛工厂凭借其先进的电子产品生产线、卓越的生产管理体系、严谨的质量控制流程、科学的质量诊所管理模式,成为消防行业技术先进、精益高效的建筑智能电子产品生产基地之一,产品线覆盖从火灾前期预警到后期灭火,再到智能逃生等多个环节,其不同产品根据不同需求分别通过了CCC、UL、LPCB、CE、SAI、EAC等一项或多项国内和国际认证。

产品与服务覆盖全球多个国家和地区,向商业、工业、住宅等各行各业提供一站式消防整体解决方案。

海湾不仅为客户提供高质量的产品解决方案,同时致力于为客户提供建筑消防设施全生命周期的服务解决方案,通过海湾数字化服务平台和遍布全国100多个城市的销售服务联络网点及600多名资深技术工程师的专业团队,为客户提供专业、智能、高效的服务。

三十年来,海湾始终致力于为客户提供全面高效的一站式消防整体解决方案,提升整体生活质量,带动现代化城市发展。

海湾安全技术有限公司(以下简称“海湾”)是国内主要的火灾探测报警及消防整体解决方案提供商之一,拥有强大的技术研发与持续创新能力,丰富的消防产品组合,卓越的品牌及质量优势。

最新32路舵机控制器说明书i

最新32路舵机控制器说明书i

最新版32路舵机控制器使用说明书舵机控制器说明图解如下:1)安装驱动详见《驱动》文件夹,按照里面的说明自行操作。

2)上位机软件页面介绍说明双击上位机软件,打开软件界面,如下图:左边为舵机图标操作窗口,打钩显示该舵机口、取消就关闭该舵机口。

舵机图标可自由拖拉。

“保存位置”:保存的位置一定要跟上位机软件在同一个目录下,以后才能从选择那里直接打开,保存到其他文件夹无效。

“复位图标”:32个滑竿图标可以全部恢复到初始位置。

“极限切换”:极限值有两种状态,分别是P500~2500和P600~2400,针对不用的舵机使用,此按钮可以切换滑竿图标的极限状态。

一般情况下不使用。

“舵机回中”:可以使得32个滑竿全部归位到P1500的状态(中间位置),故称舵机回中。

“打开偏差B“:打开机器人偏差文件。

“保存偏差B”:保存机器人偏差文件。

--------------------------------------------------------------------------- COM口选择端,选择正确的COM口后,点击连接。

“多路“是用于多台机器人控制,一般情况下不使用。

动作组调试运行窗口:动作组下载及调用窗口:初始化:上位机软件初始化,表示从开始地址256号位置开始写动作,只是对软件操作,而不改变已经下载到主板上的动作。

擦除:对下载到主板上的动作组做清空操作。

擦除后需要点击初始化。

运行动作组:运行已经下载到主板上的动作组。

停止:停止运行动作组。

脱机运行:运行已经下载到主板上的动作组,并且下次开机直接执行该动作组。

禁用:禁用脱机运行。

可以添加音乐,添加后,在播放音乐前打勾勾,点击动作组运行,可以使得音乐同步播放!----------------------------------------------------------------------------舵机滑竿可以随意拖动B表示舵机偏差(默认为0),即舵机的相对位置范围为-100----100,双击B,可以激活,B由灰色变成黑色,即可调节B值。

联动模块使用说明书

联动模块使用说明书

报警联动设备使用说明书本机是与工程智能报警器配套使用的,用于感知各防区触警情况的一种联动设备,感知器件是LED灯及继电器(即用LED灯亮来表示某防区有触警,同时打开/关闭与之关联的继电器的常闭/常开触点)。

一、功能特点:1、本设备可外接120个LED灯(编号000---119),分别对应工程智能报警器120个防区,当某防区有触警时,与之编号相应的LED灯亮,重新布防后灯灭。

2、本设备可外接32路开关量(编号0---31),32个开关量可以分别设置成与1个或几个防区相关联。

这几个防区中一旦有触警,与之相关联的开关量状态只发生一次发生变化,例如:1号、5号、20号防区设置成与0号开关量关联,那么,当1号、5号、20号防区中只要有1个触警,0号开关量的状态就发生变化,到了设置时间后,0号开关量的状态就恢复到原来状态,但如果这时5号或20号防区有触警,0号开关量的状态不会发生变化的。

3、一个开关量可用设定与多个防区相关联;但一个防区只能设定一个开关量与之相关联。

4、可用专用命令检查防区与开关量的关联设定是否正确,5、开关量的状态保持时间从1---5999秒可设置,默认1秒。

6、开机自检,一打开电源或复位后,各LED灯与开关量的状态按顺序变化一次,以检查LED灯与开关量的好坏。

2、接口说明:总的接口布局示意图如下图1:图11、LED灯接口:a、LED灯接口在印板的上部,有6个排针,排列顺序为:JB1(右上,灯号000--019)、JB2(右下,灯号020--039)、JB3(中上,灯号040--059)、JB4(中下,灯号060--079)、JB5(左上,灯号080--099)、JB6(左下,灯号100--119);b、每个排针可接20个灯,排列顺序为从右向左,如下图1,右1组为第1个灯(灯号000),左1组为第20个灯(灯号019);c、每个排针的上排是LED正极、下排是LED负极;上下相邻的两针为1组共2根线接1个LED灯。

D302(内部代号31203)差分双模导航定位模块用户手册V1.1

D302(内部代号31203)差分双模导航定位模块用户手册V1.1

D302(内部代号31203)差分双模导航定位模块用户手册文档修订记录免责声明常州市莱特信息科技拥有随时修改本手册的权利,内容如有更改,恕不另行通知。

常州市莱特信息科技对本手册不承担任何形式的保证,包括但不限于对产品特定用途适销性和适用性的隐含保证。

常州市莱特信息科技对本手册中包括的错误或对本手册的利用所带来的偶然或继起损害不承担任何责任。

目录1 功能描述 (5)概述 (5)产品特性 (5)性能指标 (6)应用 (7)功能框图和典型应用 (7)功能框图 (7)典型应用 (8)2 模块接口说明 (8)硬件接口 (8)电源 (8)天线接口 (8)复位接口 (8)休眠模式控制接口 (9)1PPS信号接口 (9)UART接口 (9)GPIO接口 (9)软件接口协议 (9)语句格式和内容 (9)输出语句 (10)输入语句 (11)3 机械特性 (15)模块尺寸 (15)管脚定义 (16)4 电气和温度特性 (18)模块直流特性 (18)极限工作条件 (18)推荐工作条件 (18)焊接温度曲线 (19)5 注意事项 (20)天线供电 (20)静电防护 (21)PCB设计建议 (21)复位接口 (22)休眠模式控制接口 (23)模块软件升级 (24)其他 (24)6 定货信息与标识规那么 (24)定货信息 (24)7联系咱们 (25)1 功能描述概述D302模块是莱特信息科技推出的一款支持BD2 B1/GPS L1频点的差分双模导航定位模块。

模块内部集成了莱特信息科技自主研发的BD2 B1/GPS L1双模SOC基带芯片,和一款国产可配置的BD2 B1/GPS L1双模射频芯片,内置伪距差分算法,支持原始观测量输出,为车载、船载和便携式手持等导航定位终端产品的制造提供了高灵敏度、低功耗、低本钱的BD2 B1/GPS L1差分双模解决方案。

D302模块尺寸为 x 17mm x ,体积小巧。

采纳28pin邮票孔封装,与主流一般GPS模块硬件上pin-to-pin兼容,板上可直代替换,滑腻升级为差分双模导航定位,大大节省导航定位终端产品设计时刻。

智嵌物联 32 路串口继电器控制器 用户使用手册说明书

智嵌物联 32 路串口继电器控制器 用户使用手册说明书

【智嵌物联】32路串口继电器控制器深圳总部地址:广东省深圳市宝安区新桥街道新桥社区新和大道6-18号1203网址:电话:*************北京办事处地址:北京市房山城区德润街6号院8号楼3层电话:182****5439天猫店铺淘宝店铺京东店铺微信公众号公司官网修订历史目录1. 关于手册 (1)1.1 命名规则 (1)1.2 本手册适用型号 (2)1.3 相关产品资料下载 (2)2. 产品快速入门 (3)2.1 功能特点 (3)2.2 硬件准备 (3)2.3 使用配置软件控制 (4)2.4 使用串口调试助手控制 (6)2.5 使用Modbus poll软件工具控制 (7)3. 产品规格 (9)3.1 电气参数 (9)3.2 工作环境参数 (9)3.3 EMC防护等级 (9)3.4 继电器规格 (9)3.5 通信参数 (10)4. 硬件接口及机械尺寸 (11)4.1 产品接口布局 (11)4.1.1 ZQWL-IO-1BZRR32、ZQWL-IO-2BZRR32接口布局 (11)4.1.2 ZQWL-IO-1BZ1R32、ZQWL-IO-2BZ1R32接口布局 (12)4.2 设备继电器输出接线 (13)4.3 指示灯 (13)5. 模块参数配置 (14)5.1 智嵌串口IO配置软件 (14)6. 设备的高级功能 (16)6.1 设备级联控制 (16)6.2 延时断开控制 (16)6.3 二次开发 (16)7. 模块通讯协议 (18)7.1 自定义协议 (18)7.1.1 控制指令 (18)7.1.2 配置指令 (20)7.2 Modbus rtu协议 (22)7.3 Modbus rtu 指令码举例 (24)8. 恢复出厂设置以及固件升级 (27)8.1 恢复出厂设置 (27)8.2 模块固件升级 (27)销售网络 (28)1. 关于手册1.1 命名规则智嵌物联继电器控制设备的命名规则如图1.1所示。

8路32路智能联动设备说明书

8路32路智能联动设备说明书

8路/32路智能联动设备说明书技术参数8路联动设备32路联动设备型号:TT-P8TT-P8W TT-P32TT-P32W通讯方式:RS485RS485/网络RS485RS485/网络设备尺寸:180*80*25MM485*250*68MM设备供电:DC12V-AC220V~设备功率:3W5W常用接线说明联动监控接线说明:通讯方式任选其一与报警控制键盘连接好。

联动设备每一路分别有常开NO,常闭NC输出,COM为联动设备各路的公共端。

选择其中一种报警方式(NO常开,NC常闭)接入硬盘录像机的报警输入端,公共端COM与录像机的公共端G连接(如联动设备上需要用到多个COM端则需要全部连接起来)。

再通过硬盘录像机设置联动报警方式。

(图中采用的是常闭报警接线方式)联动电子地图接线说明:同样通讯方式任选其一与报警控制键盘连接好。

联动设备对应的NO 端与电子地图的对应防区连接,GND与地图的黑线GND连接。

接地图时注意:1.P8/P8W联动设备的所有COM端与12V用跳线连接起来2.P32/P32W需打开外壳将内部的JP2四路跳线帽短接(如图,一般出厂时已经短接),只限在接地图时,接录像机请忽略。

网络设置方式P8W与P32W网络型联动设备需要设置网络参数,具体设置方式如下:设置步骤:把联动模块与安装了设置软件的PC通过交换机连接到同一局域网内。

在PC上打开设置软件(如图)。

第一步点击搜索设备,搜索到的设备会在上方显示出来,单击要设置的IP会跳出右边的设置窗口。

第二步设置IP地址及网关。

第三步设置模块的工作方式为UDP Client,目标IP设置为与上面设置的IP地址同一网段。

第四步设置波特率为9600,本地端口与远程端口匀设置为8116.最后点下面的保存参数,联动设备的网络参数就设置完成了。

产品保修卡尊敬的用户:感谢您购买本公司产品,本公司将为您提供最优质的售后服务。

为了更好保护你的权益,请妥善保存本凭证,保修时请出示本凭证。

DSR-32C 32路输出板

DSR-32C 32路输出板

目录一、DSR32B继电器输出板使用说明书 (2)1、功能说明 (2)2、使用说明 (2)二、DSR32B继电器输出板的连线说明 (4)三、DSR32B继电器输出板外观图 (6)四、配置软件使用说明 (6)五、与CMS7000报警软件相连时的设置 (9)六、与DS7240报警主机相连 (11)一、DSR32B继电器输出板使用说明书1、功能说明DSR32B继电器输出板是配合博世DS7400xi系列、DS7240报警主机及CMS7000报警软件的附属产品,每台DSR32B继电器输出板具有32个继电器输出端口,每当DS7400xi、DS7240主机前端产生报警时,该输出板能够根据内部设定,实现一对多或多对一形式的继电器报警输出。

最多可将八台DSR32B相连,实现最多256个防区的继电器报警输出。

继电器的吸合报警输出形式可以通过转换内部跳线器实现报警开路或短路输出。

输出板输出的内部设定,可以通过RS232接口和PC机的串行口1(COM1)相连,然后通过编程软件对报警输出设置进行配置。

也可以对原内部的设置进行读操作。

DSR32B与CMS7000报警软件也是通过PC机串行口相连,实现报警连动。

2、使用说明1、根据需要用编程软件对报警对应值进行设置。

(出厂预置是一对一,即1号防区报警对应1号继电器吸合),可以通过编程设置成多对一,(即2号防区报警,3号防区报警,5号防区报警都对应1号继电器吸合)和一对多(即1号防区报警时,4,5,6继电器同时吸合)。

2、根据需要可通过转换每个内部继电器跳线器,实现报警继电器吸合时开路或短路输出。

(出厂预置值是继电器吸合时短路输出)3、由于每块继电器报警板只有32个继电器,要实现256个报警继电器输出要用到8块继电器报警板(DSR32B),故需将DSR32B进行编码,编码方式如下:地址为00时:该输出板的继电器号为1到32地址为01时:该输出板的继电器号为33到64地址为02时:该输出板的继电器号为65到96地址为03时:该输出板的继电器号为97到128地址为04时:该输出板的继电器号为129到160地址为05时:该输出板的继电器号为161到192地址为06时:该输出板的继电器号为193到224地址为07时:该输出板的继电器号为225到256具体地址如何设置参见下面的连线说明。

液晶显示模块使用手册说明书

液晶显示模块使用手册说明书

液晶显示模块使用手册 FM FM12832D 12832D台 湾 (重庆市) 汇 福 电子有限公司网 站: 邮 件: cqs.hf cqs.hf@@ cqshf cqshf@@ 电 话话: 023023023--6380 0611 6353 72396380 0611 6353 7239 传 真真: 023023023--6353 7239 6353 7239手 机: 139****7064/131****5453联系人联系人:: 王王 强 ( (先生先生先生) / ) / ) / 李李 培 英 ( (小姐小姐小姐)) 地址地址::重庆市重庆市渝中区中山三路渝中区中山三路86号重百电子城二楼1818--2号 地址地址::重庆市渝中区新华路220号B2楼实田电子城18区1919--20号台 湾 (重庆市) 汇 福 电子有限公司网 站: 邮 件: cqs.hf cqs.hf@@ cqshf cqshf@@ 电 话话: 023023023--6380 0611 6353 72396380 0611 6353 7239 传 真真: 023023023--6353 7239 6353 7239手 机: 139****7064/131****5453联系人联系人:: 王王 强 ( (先生先生先生) / ) / ) / 李李 培 英 ( (小姐小姐小姐)) 地址地址::重庆市渝中区中山三路86号重百电子城二楼1818--2号 地址地址::重庆市渝中区新华路220号B2楼实田电子城18区1919--20号目 录录(一)概述 (1)(二) 外形尺寸图 (1)(三) 模块主要硬件构成说明 (2)(四) 模块的外部接口 (3)(五) 指令说明 (4)(六) 读写操作时序 (6)(七) 应用举例 (7)概述一.概述FM12832是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×32全点阵液晶显示器组成。

霍尼韦尔VistBT报警主机编程说明常用版 工程服务部编辑

霍尼韦尔VistBT报警主机编程说明常用版 工程服务部编辑

Honeywell霍尼韦尔VISTA系列报警主机编程说明深圳市麦驰物联股份有限公司工程服务部-整理编辑目录一、设备认识 (3)Vista系列报警主机(以Vista 128BPT为例) (3)Vista系列报警主机控制键盘(6160) (7)4193SN/SNP单地址码两回路模块(已停产) (7)4293SN单防区扩充模块 (8)4101SN V-Plex单防区总线继电器模块 (9)4204ECP总线继电器模块 (9)4208SN V-Plex总线8防区扩充模块 (10)4297总线延伸器 (10)4232AP 32路继电器模组 (12)VPlex-VSI总线监测/隔离模块 (13)IP-2000 2.0网络接口模块 (14)二、主机编程 (17)防区编程: (17)删除防区: (21)子系统编程: (23)1.子系统数量划分: (23)2.子系统跳转功能设置: (23)3.防区子系统划分及布防延时更改 (24)继电器输出设备编程: (25)1.4101SN单防区继电器模块编程 (25)2.防区列表编程 (29)3.查看防区列表 (30)4.4232AP 32路继电器模块编程设置(VISTA 128BPT) (30)4100SN与IP2000模块编程: (31)三、键盘日常使用操作 (33)1.布撤防操作 (33)2.子系统跳转 (33)四、主机常见问题解析 (34)一、设备认识Vista系列报警主机(以Vista 128BPT为例)(图1)由原安定宝、C&K打底建立的Honeywell安防是全球最大的报警器材制造商,其制造的VISTA系列报警主机(图1)是业界最早、认可度最高的大型总线制报警主机,主要用来接收处理前端探测器发送回来的报警信号,是先进的多功能控制主机。

功能框图Vista - 128BPT常规接线方式Vista - 128BPT总线接线方式Vista - 128BPT无线接线方式Vista - 128BPT总线连接图表格(一):总线负载电流、线径与总线驱动距离的关系Vista系列报警主机控制键盘(6160)(图2)6160键盘(图2)用来给报警主机编程和防区布撤防相关操作4193SN/SNP单地址码两回路模块(已停产)4193SN用于总线扩充,可以扩展成2个回路:白色线与黄色线组成一个10K电阻监测的回路或者黄色线与黑色线组成常闭回路;这两个回路任选其一,都是第一个防区;绿、黑线组成常闭形式的第二个防区,在编程时要注意防区回路选择。

ZHYX3232 32路开入开出IO口模块

ZHYX3232 32路开入开出IO口模块
3、主要技术指标与特点
3.1、主要技术指标 输入开关类型 ----- 无源触点(干接点); 无源触点耐压 ----- ≥24VDC 数据输出 ----- 32 路开关量输入状态,(逻辑”1”表示无输入,开关断开, 逻辑”0”表示输入开关闭合); 遥控输出 ----- 32 路继电器输出(常开触点,接点容量 AC250V*5A); 输出接口 ----- RS-485:通讯距离:1200 米、±15KV ESD 保护; 波 特 率 -----4800、9600、19.2K bps; 通讯格式 -----N,8,1;(无校验/8 数据位/1 个停止位) 隔离耐压 ----- 1500V DC; 静态功耗 ----- <5W; 辅助电源 ----- 24V DC(21-26V)或 12V AC(10-15V); 工作温度 ----- -20℃~+60℃; 安装方式 ----- 导轨或螺钉安装方式;
读取的位数
CRC-L CRC-H
01H
01H
04H
4 个字节代表 32 位 校验码 校验码
举例返回数据: 01 01 04 07 00 00 00 FA A5。其中 07 00 00 00 代表 32 路继电器输出状态信息, 读取的数据 “07 00 00 00”,转换成二进制数为“0000 0111 0000 0000 0000 0000 0000 0000”,从左至右分别对应 32 路数字量输出信号 Do_01-Do_32 的状态。
起始地址
寄存器的数据长度 CRC-L CRC-H
01H
0FH
00H
00H
00H
20H
54H
13H
写入的数据“03 00 00 00”,转换成 2 进制数为“0000 0011 0000 0000 0000 0000 0000 0000 ”,字节 从左至右分别对应 32 路数字。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

IF-AG32D 32路显示驱动模块说明书一:概述
IF-AG32D是一款专业跟DS7400XI配套使用的32路显示驱动模块,它具有的功能如下:
1:接口丰富,除了跟DS7400XI连接的“R、B、G、Y”接口之外,还有RS485、RS232接口。

2:复位方式丰富,有硬件复位、软件复位、无线遥控器复位(可选)。

3:状态灯显示,DS7400XI和IF-AG32D的通讯状态显示以及RS485、RS232的通讯状态显示。

4:IF-AG32D有自动测试功能,测试四位拨码开关、硬件复位、32路硬件输出等是否正常。

5:防区报警对应输出可设置功能,一个防区最多可设置对应4路输出。

6:两台及两台以上IF-AG32D级联有多种选择:1:通过R、B、G、Y级联,2:通过RS-485级联,两种级联方式比较:第一种方式线路比较短只有几十米距离,而且抗干扰差,第二种是标准的RS-485通讯方式通讯距离远,抗干扰效果好等。

7:可以根据客户要求,定制(视具体情况而定)。

二:接线图
2.1接线方法:
首先给IF-AG32D接上直流电源,电源范围直流+10V到+16V,电流范围具体看接多少LED灯而定,现给一参考值:500mA到3A。

第一步完成之后,再继续下面工作。

2.10:跟DS7400XI报警主机报警联动的接线方法:
IF-AG32D的“R、B、G、Y”接DS7400XI的辅助输出端口的“R、B、G、Y”一一对应即可。

2.11:跟DS7400XI报警主机的报警软件报警联动的接线方法:
由随机附件的RS-232通讯线直接和PC的RS-232端口连接,设置PC机的通讯端口:
1:拨特率:9600BIT/S
2:8BIT数据位
3:无停止位、无校验位
硬件连接好之后,再进行软件的设置,设置方法如下:
2.2软件的设置方法
2.20:跟DS7400XI的连接软件设置方法
进入编程:在键盘上输入:9876#0,输入:4019,再输入:17#。

之后
键盘显示:4020,输入:30#即可,具体操作请参照DS7400XI操作使用手册。

退出编程:按住“*”不放,则退出编程模式。

2.21:跟DS7400XI报警主机的报警软件连接设置方法:
报警软件的联动方式采用:ASCALL码输出方式,例如:“1”防区报警,输出“1”和“2”
路,即是:“#001#”、“#002#”填写在报警联动输出方框中,具体操作请参考DS7400XI报
警软件操作使用手册。

注:所有硬件连接完毕之后,DS7400XI和IF-AG32D要同时重新上电,否则工作不正常!!!
三:操作
3.1:IF-AG32D系统自动测试:
在IF-AG32D上电之前,把四位地址编码开关全部拨到“ON”位置,按住“手动复位”按钮,再上电,若系统正常,则32路输出都点亮,反之IF-AG32D不正常。

3.2:IF-AG32D报警复位:
1:软件复位,软件复位有是否被屏蔽功能,设置方法通过四位地址编码开关的第“4”来设置有效:第“4”位编码开关拨到“OFF”位置,无效:第“4”位编码开关拨到“OFF”位置。

如果设置为无效,那么只能通过硬件复位来清除报警信息。

2:硬件复位,通过接一个常开开关来清除报警,硬件复位在任何情况下都是有效。

四:故障判断
4.1:联机之后报警输出等都没有原因:
1:首先判断线路是否都接正确。

2:DS7400XI和IF-AG32D的通讯指示灯是否都正常。

3:RS485、RS232的通讯指示灯是否都正常。

4.2:在软件复位有效的情况下,报警之后系统撤防后,报警输出不复位原因:
在系统没有“布防”的情况下,可能你设置了“24小时”防区,并且“24小时”防区发生了报警,此时系统撤防之后,报警输出不能恢复正常,因为“24小时”防区报警使用软件复位无效,必须使用硬件的手动复位才有效。

4.3:某一路LED输出一段时间之后会自动熄灭原因:
第一可能LED输出的压降电阻没有接导致LED点亮一段时间被烧坏,第二可能硬件复位开关被短路。
