EMC_测试作业指导书
(完整word)EMC测试规范

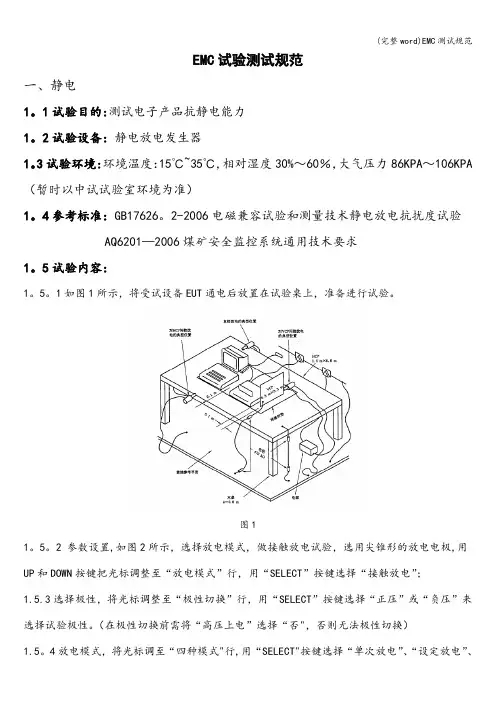

EMC试验测试规范一、静电1。
1试验目的:测试电子产品抗静电能力1。
2试验设备：静电放电发生器1。
3试验环境:环境温度：15℃~35℃，相对湿度30%～60％，大气压力86KPA～106KPA （暂时以中试试验室环境为准）1。
4参考标准：GB17626。
2-2006电磁兼容试验和测量技术静电放电抗扰度试验 AQ6201—2006煤矿安全监控系统通用技术要求1。
5试验内容：1。
5。
1如图1所示，将受试设备EUT通电后放置在试验桌上，准备进行试验。
图11。
5。
2 参数设置,如图2所示，选择放电模式，做接触放电试验，选用尖锥形的放电电极,用UP和DOWN按键把光标调整至“放电模式”行，用“SELECT”按键选择“接触放电”；1.5.3选择极性，将光标调整至“极性切换”行，用“SELECT”按键选择“正压”或“负压”来选择试验极性。
（在极性切换前需将“高压上电”选择“否"，否则无法极性切换）1.5。
4放电模式，将光标调至“四种模式"行,用“SELECT"按键选择“单次放电”、“设定放电”、“连续放电"或“自动放电”来选择放电模式。
连续放电即20pps模式；自动放电就是按下“RUN/PAUSE”按键后无需扣枪即可自行放电.一般选用单次放电。
图21.5.2 参数设置,如图2所示，选择放电模式，做接触放电试验，选用尖锥形的放电电极，用UP 和DOWN按键把光标调整至“放电模式”行，用“SELECT”按键选择“接触放电”;1。
5。
3选择极性，将光标调整至“极性切换"行,用“SELECT”按键选择“正压”或“负压”来选择试验极性。
(在极性切换前需将“高压上电”选择“否",否则无法极性切换)1。
5。
4放电模式,将光标调至“四种模式”行,用“SELECT”按键选择“单次放电"、“设定放电”、“连续放电”或“自动放电”来选择放电模式。
连续放电即20pps模式；自动放电就是按下“RUN/PAUSE”按键后无需扣枪即可自行放电。
EMC测试指南
EMC测试指南你在测试中知道测试工程师为了测了那些项目吗？用的什么标准吗？这是我的一点常识！！不要见笑。
前两天偶然见到一个老兄，说我不懂标准。
我笑了一下。
我知道我了解的不是太多。
如果说我不懂，我有些不能接受了，，，呵呵。
以下仅供参考！！！EMC测试指南一、EMI（电磁骚扰）分射频和工频两类测试●射频类测试项目：1.1 射频分传导和辐射两项测试射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571●工频类测试项目（实验室测试）1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2工频闪烁1.2.2 IEC6100-3-3二、EMS（电磁敏感度）分瞬变、射频、低频磁场、电源质量●瞬变类测试项目（实验室测试）2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2瞬变脉冲IEC6100-4-4瞬变浪涌IEC6100-4-5●射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试）射频辐射IEC6100-4-3（电波暗室测试）●低频磁场类测试项目（实验室测试）2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9工频磁场IEC6100-4-8电源质量类测试项目（实验室测试）2.4分跌落、中断、电压变化三项测试IEC6100-4-11注：几点说明：1. 传导功率测试面积 > 7x1M2. 传导电压测试桌：推荐 2x1.5x0.8要考虑柜式设备的测试面积。
3. 谐波及闪烁测试面积 >2x24. 静电放电测试桌：推荐 2x1.5x0.85. 瞬变及电源质量测试桌：推荐 2x1.5x0.84. 5. 可用同一张测试桌6. 传导射频敏感度测试桌：推荐 2x1.5x0.85. 6. 可用同一张测试桌7. 屏蔽室和实验室要有相应的温湿度要求8. 敏感度测试时周围不能有敏感设备9. 在实验室做测试时，周围不能有发射或干扰设备否则测试要在屏蔽室内进行。
EMC_测试作业指导书.
EMC测试作业指导书一．EMC 测试类型EMC测试包括ESD测试，EFT测试，Surge 测试，Harmonic 测试，Flicker 测试，Conducted Immunity 测试，Power Dip测试和EMI 测试，相应的测试标准和测试方法将在下面详细介绍。
二．名词定义：ESD：静电放电EFT：电快速瞬变脉冲群Harmonic ：谐波Flicker ：闪烁发射Surge ：浪涌Power Dip：电压跌落Conducted Immunity : 传导免疫性EUT：受试设备三．测试规划5.1 ESD测试5.11测试目的验证产品设计的成熟度，模拟在干燥地区易遭受静电放电的情况，保证产品在ESD下性能保持完好，功能正常，不被损害。
5.12 测试标准按照EN61000-4-2 进行，测试电压为8KV（空气放电）和4KV（接触放电）.5.13 测试场地BQC EMC实验室5.14 测试设备NoiseKen ESS-2002(静电测试器)5.15 ESD原理一个充电的导体接近另一个导体时，就有可能发生ESD。
首先，两个导体之间会建立一个很强的电场，产生由电场引起的击穿。
两个导体之间的电压超过它们之间空气和绝缘介质的击穿电压时，就会产生电弧。
在0.7ns到10ns的时间里，电弧电流会达到几十安培，有时甚至会超过100安培。
电弧将一直维持直到两个导体接触短路或者电流低到不能维持电弧为止。
可能产生电弧的实例有人体、带电器件和机器。
人的自然动作摩擦会形成400～600V电势，如果他们在打开或包装泡沫衬底纸箱或气泡塑料袋过程中一直接触的都是绝缘体，其身体表面上的净电荷积累可能达到约26,000V。
针对大多数环境的产品和通用标准决定使用如5.12标准所列的测试水平.5.16 测试方法1.EUT 按照正常运行时的典型安装进行布局和配置,并将所有电缆都连接上.对地的连接尤为重要.EUT 放置在离地平面80cm 的木桌上,设备下面放置一个水平耦合板,但该耦合板与设备之间绝缘隔离.如图5.1.2.信号输入 将Notebook 的信号输入到EUT 的D-Sub 端口,将DVD Player 信号输入到EUT ，运行一段程序.3.静电放电发生器设置 静电放电发生器的面板如图5.2所示。
电能质量测试作业指导书
试验目录1外观及功能正常性检查2准确度测试试验2.1电压测量通道测试2.2谐波电压2.3谐波电流2.4基波频率变化对谐波电压（电流）的影响2.5谐波有功功率2.6闪变2.7三相不平衡度3环境试验3.1高温影响3.2低温影响3.3交变湿热试验4安全性能试验4.1绝缘电阻试验4.2绝缘强度试验4.3冲击电压试验5机械性能试验5.1防护等级5.2振动试验5.3机械冲击试验6电气性能试验6.1电源电压变化影响6.2信号输入回路试验6.3停电数据保持6.4功率消耗7电磁兼容试验7.1电快速瞬变脉冲群抗干扰度试验7.2辐射电磁场抗干扰性试验7.3静电放电抗干扰度试验7.4浪涌（冲击）试验7.5扰度试验检定电能质量分析仪须具备的工作条件：检测用设备：（1）标准器必须经过量值溯源，并在有效期内；（2）标准器的测量不确定度应优于被检仪器所允许误差的1/3，分辨力优于被检仪器的1/10；（3）用三相比较法检定三相不平衡度的三相标准比较仪，电压、电流幅值测量误差不超过0.05%，相位测量误差不超过0.05°。
一外观及功能正常性检查检测依据：DL/T1028-2006 电能质量测试分析仪检定规程（1）被检仪器外观应完整无破损，型号规格，生产厂家，仪器编号等标识应清晰；（2）被检仪器应在额定工作条件下放置12h以上，并按照说明书预热。
（3）开机后，被检仪器能正常工作，各种显示正确，各开关和操作按键正常。
包括：显示功能，通讯接口，权限管理功能，设置功能，统计功能，记录存储功能等。
（4）有专用附件的，要与被检仪器一起进行检定，附件上的编号与仪器通道相对应。
二准确度测试试验检测依据：DL/T1028-2006 电能质量测试分析仪检定规程1、电压测量通道试验测试设备：FLUKE 6100电能标准功率源（1）分辨率：电压显示分辨率：频率显示分辨率：（2）测量范围：电压测试范围：频率测试范围：（3）电压准确度测试测试方法：（1）连接线路图如图1；图1 电压准确度检定示意图（3）计算电压准确度γU。
EMC实验室日常工作指导文件
实验室日常工作指导文件EMC(Internal Use Only))仅供内部使用(批(Approval): 准核审 (Review): 拟 (Prepare):制1、目的根据ISO17025的要求对实验室进行检查，记录。
为测试工程师提供本职工作流程指导，为测试样品从进入实验室，到安排测试，出具报告等一系列的操作步骤及方法提供指导。
2、工程师每日工作流程2.1 仪器检查（8:30~8:45（9:10））2.1.1 除周一以外，工程师需要每日上班开始之前进入测控室进行仪器设备的检查，检查设备清单请参见“附件A”，检查方法请参见“附件B”，检查完成后根据检查结果填写《系统及仪器检查记录表》。
2.1.2 每天早上，在根据“附件B”进行系统检查后，在周一应使用金机进行一次系统验证测试，其测试方法参照《TG06-09v01 TS8997测试系统操作指导书》。
测试结果应保存在电脑文件夹“金机测试数据”下，并填写《系统及仪器使用记录表》和《系统及仪器检查记录表》并注明为金机验证。
测试完成之后应保存好金机。
2.1.3 当检查结果合格或未出现任何异常现象时，方可进行下一步的操作；当检查结果出现异常时，需要第一时间通知实验室主管或更上一级领导。
备注：当实验室有紧急项目安排在仪器检查时间段时，工程师应把握时(间提早安排仪器检查)2.2 环境记录（8:45~8:50）2.2.1 找到《温湿度记录表》进行温湿度记录，当温度处于15-35oC，湿度处于30%-60%之间时可进行下一步，否则需要先调节温度已满足上述要求。
备注：如果当日没有测试，可以采取隔日记录一次的方法， (温度记录应包含暗室、测控室、杂散室这三个区域的温743EMC 966度。
)2.2.2 完成实验室的检查和环境记录之后即可开始一天的测试安排2.3 查看工作单2.3.1 登录服务器\\192.168.100.2\Server_1\2.实验室管理\实验室排班表，打开“SRD排班表”，查看当日实验室以及个人的工作安排，按照安排的ITEM逐个进行下面的操作。
EMC测试验证规范手册
EMC测试验证规范EMC测试验证规范由于新环境的冲击以及高科技时代技术发展的趋势，需加强全面性可靠度工程技术的整合与应用，才能提高产品的竞争力。
因此应引用系统工程理念建立整体产品开发程序，已达成满足客户的需求及有效降低产品开发周期与成本的终极目标。
由可靠度发展的时间角度可区分如下：一.概念阶段由于开发时程的紧缩及可靠度需求的日益重视，所以在概念设计时，就需导入整体可靠度工程，已达到避免重复试误及即早将可靠度design in产品的目的。
二.设计阶段由于开发时程的紧缩及可靠度需求的日益重视，所以在设计阶段时，研发工程师需依各相关单位的设计标准作设计上的考虑，以达到产品功能、质量及制造性皆能兼顾的目标。
三.鉴定阶段开发阶段已完成欲进入生产阶段时，为了确保设计与制程已稳定，此衔接工作需紧密结合，以确保design In的质量。
四.生产阶段当开发阶段完成已进入生产阶段时，为确保生产时程、生产质量获得控制，客诉问题能快速处理、追踪，甚至于整体项目成本和利润的分析，相关的可靠度工程亦需配合导入。
貳.测试设备及仪器一.冷热冲击机●Model:ES-203L●Temperature range：-65℃ to 100℃●Humidity range：+60%RH to +200%RH●Temperature / Humidity Distribution：±0.4℃/ ±3% R.H.●Temp. restoration time: Within 12 min●Withstand load：Max. 50 kg恒温恒湿机●Model：EC-23MHHP●Temperature range：-40℃ ~ 150℃●Humidity range：20% ~ 98% R.H.●Temperature/Humidity Distribution: ±0.4℃/ ±3% R.H.●Temp. rise time：Within 60 min for -40 to 150℃●Temp. drop time：Within 60 min for +20 to -40℃二.线材摇摆试验机●Model：JIA-615●Flexing Angles：45°, 60°, 90°, 180° (Adjustable)●Flexing Speed：10 ~ 60 CPM (Adjustable)●Auto-Counter：6 set & all independent●Grips：6 set●Load：100g, 200g, 300g, 500g三.落下试验机●Model：HT-4180●Drop Height：400 mm ~ 1500 mm●Withstand Load：60Kg max.●Drop Control：electro-megnetic Control四.ESD静态放电测试仪●Model：NSG-435●ACCORDING TO：IEC 801-2IEC 1000-4-2五.雷击测试仪●Model：LSS-6030●Output surge waveform1)Combination wave 1.2/50 μs,8/20μs2)10/700μs Telecom waveform3)0.5μs/100kHz Ring waveform●Maximum output voltage (current)1)500V~6kV±10%(1.2/50μs voltage surge)250A~3000A±10%(8/20μs voltage surge)2)500V~6kV±10%(10/700μs voltage surge)3)500V~6kV±10%(Ring wave)●According to：IEC61000-4-5六.振动测试仪●Model：G-0170L●Sinusoidal force output：700kgf●Random force output：490kgf●Frequency range：5-3000 Hz●Max. Acceleration：87G●Max. Velocity：110cm/sec●Max. Displacement：51mm p-p七.安规综合分析测试仪八.拉力机九.温度纪录器參.产品验证一.产品验证流程●测试目的：实验中心之测试目的可分为”新产品验证测试”及”量产证测试”，其样本数依客户、产品类别、测试目的等进行抽样。
电磁兼容测试指导书
篇一：《电磁兼容原理实验》指导书《电磁兼容原理》实验指导书目录实验一静电放电抗扰度实验…………………………………3 实验二电快速瞬变脉冲群抗扰度实验……………………… 5 实验三浪涌抗扰度实验………………………………………7 实验四实验五实验六开关电源传导骚扰测试实验…………………………9 电子镇流器的传导骚扰测试实验……………………11 辐射骚扰测试实验……………………………………13实验一静电放电抗扰度实验概述引用标准：gb/t17626.2(iec61000-4-2) 标准的依据：人体放电试验等级：空气放电、接触放电四级。
一、实验目的1. 掌握静放电试验的步骤和要求。
2. 掌握静电放电试验的试验室配置。
3. 了解静电放电枪功能及使用方法。
二、实验设备：静电放电枪、接地系统、试验台、水平和垂直耦合板、绝缘垫、耦合板放电线三、实验内容：1. 介绍试验的标准配置要求。
接地系统、设备要求（位置、接地、线缆）、耦合板 ? 台式设备：收音机等2. 介绍静电放电枪的功能及使用。
? 结构及附件：接地线、放电头、主机 ? 功能及使用联接3. 试验的实施 ? 试验应根据试验计划进行。
试验计划内容包括：——受试设备的典型工作条件；——受试设备是按台式还是按落地式设备进行试验；——确定施加放电点；——在每个点上，是采用接触放电还是空气放电；——所使用的试验等级——符合性试验中在每个点施加放电的次数（至少施加十次单次放电（以最敏感的极性），连续单次放电的时间间隔至少１秒。
——是否还进行安装后的试验 ? 直接放电试验：空气放电、接触放电静电放电试验等级表i. 选择放电试验点、面 ii. 选择放电方式及要求：选择空气放电或接触放电。
空气放电和接触放电的放电要求。
?间接放电试验：对水平耦合、垂直耦合板的接触放电。
放电位置及要求。
四、实验报告要求对多波段收音机测试并记录以下表格数据：1.直接放电试验情况实验二电快速瞬变脉冲群抗扰度实验概述引用标准：gb/t17626.4(iec61000-4-4)标准的依据：线路切换瞬态过程（如切断感性负载、继电器触点弹跳等）各种类型瞬变骚扰。
