雕刻机使用说明书
雕刻机使用说明书
雕刻机使用手册目录首页.............................................. - 3 - 安装前注意事项：..................................... - 4 - 第一章雕刻机的组成 ................................. - 5 -一、图片........................................ - 5 -二、雕刻机配件.................................. - 8 - 第二章雕刻机的安装及软件设置........................ - 9 -一、机器安装...................................... - 9 -二．软件的安装.................................... - 9 - 三．软件的参数设置............................... - 12 - 第三章雕刻机的操作流程 ............................ - 18 - 第四章刀具的选择 .................................. - 19 - 第五章机器的日常维护及保养......................... - 20 - 第六章故障与分析 .................................. - 21 - 附录1 控制卡具体参数设置 .......................... - 25 - 附录2 DSP手柄的使用说明........................... - 26 -首页首先感您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。
如您在使用本产品的过程中遇到问题，请致电本公司售后服务：05本说明书解释权归锐雕数控科技所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。
数控雕刻机操作说明1

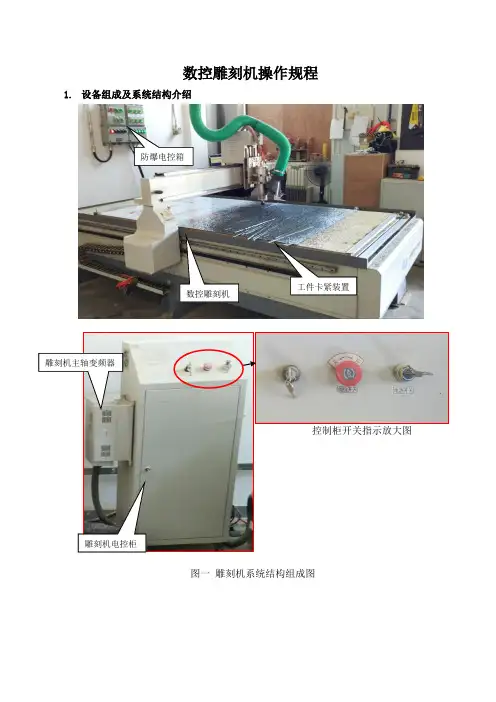

数控雕刻机操作规程1. 设备组成及系统结构介绍控制柜开关指示放大图图一 雕刻机系统结构组成图数控雕刻机防爆电控箱工件卡紧装置雕刻机主轴变频器雕刻机电控柜2. 使用安全注意事项 2.1 安全操作基本注意事项 2.1.1 工作时不允许戴手套操作机床；2.1.2 不要移动或损坏安装在机床上的警告标牌；2.1.3 注意不要在机床周围放置障碍物，工作空间应足够大；2.1.4 某一项工作如需要俩人或多人共同完成时，应注意相互间的协调一致；雕刻机主电源开关 雕刻机控制计算机电源开关雕刻机冷却液控制开关雕刻机控制柜电源开关雕刻机控制计算机雕刻机主轴变频器电源开关雕刻机主电源开关指示灯亮 雕刻机控制柜电源开关指示灯亮 雕刻机控制计算机电源指示灯亮 雕刻机冷却液控制指示灯亮雕刻机变频器电源指示灯2.1.5 不允许采用压缩空气清洁机床、电气柜及NC单元。
2.2. 工作前的安全注意事项2.2.1 开机前首先检查各手柄是否在正常位置，各运动部件是否完好，导轨有油润滑，然后开机低速动转1～2分钟，观察是否有异常情况，等机床运转正常后方能进行工作，工作开始前要有预热，认真检查润滑系统工作是否正常，如机床长时间未开动，可先采用手动方式向各部分供油润滑；2.2.2 雕刻前及雕刻过程中必须检查并确认电机的冷却系统（水泵）和润滑系统（油泵）是否正常工作，冷却液液面不得低于下刻线，每日工作完毕后清理干净切削液沉积物；2.2.3 使用的刀具应与机床允许的规格相符，有严重破损的刀具要及时更换；合理铣削，调整合适的放大（缩小）倍数，视加工情况选择刀具、转速、进刀量、加工速度及顺，逆铣方向。
2.2.4 调整刀具所用工具不要遗忘在机床内；2.2.5 刀具安装好后应进行一、二次试切削；2.2.6 检查卡盘夹紧工作的状态；2.2.7 装夹工件时，必须遵循“装实、装平、装正”的原则，严禁在悬空的材料上雕刻；2.2.8 装卡刀具前须将卡头内杂物清理干净；2.2.9 刀具装卡时，一定先将卡头旋入锁紧螺母内放正，一起装到电机轴上，再将刀具插入卡头，然后再用上刀扳手慢慢锁紧螺母，装卸刀具时，松紧螺母禁用推拉方式，要用旋转方式；2.2.10 刀具露出卡头的长度须根据雕刻深度、工件与夹具是否干涉来共同决定，在满足以上条件下尽量取短；2.2.11 加工前一定要正确的定义X、Y、Z轴的起刀点。
雕刻机操作作业指导书(一)2024
雕刻机操作作业指导书（一）引言概述:雕刻机是一种常用于制作工艺品、木雕以及其他细致雕刻作品的机器。
本文档旨在提供一份详细的操作作业指导书，以帮助用户正确使用雕刻机并取得优异的雕刻效果。
本指导书将介绍在操作雕刻机时需注意的安全事项、机器的基本部件及其功能、常见的操作技巧及技巧、材料选择和维护保养的要点。
留意本指导书，您将能够充分利用雕刻机的优势，并为自己的雕刻作品增添魅力。
一、安全事项:1.穿着合适的工作服和鞋子2.保护眼睛和呼吸道3.保持工作区域整洁有序4.避免与裸露的机械部件接触5.正确操作电源和紧急停止按钮二、雕刻机的基本部件及其功能:1.机床结构和框架的功能2.导轨系统和传动系统的作用3.主轴和刀具的选择及调整4.控制系统和软件的使用方法5.辅助工具和配件的功能及使用方式三、常见的操作技巧及技巧:1.选择适当的刀具和速度2.制定合理的切削路径和工艺参数3.注意切削深度和切削速度4.合理设置机器的加工进给和速度5.掌握调试和调整雕刻机的方法和技巧四、材料选择:1.木材的适用性和处理方法2.金属的适用性和处理方法3.塑料和树脂的适用性和处理方法4.石材和玻璃的适用性和处理方法5.其他材料的选用和注意事项五、维护保养要点:1.保持机器的清洁和润滑2.定期检查电路和电源接线3.及时更换磨损的刀具和零部件4.注意机器的运行温度和噪音5.合理存放和保护雕刻机总结:本指导书详细介绍了雕刻机操作的各个步骤和要点，包括安全事项、机器的基本部件及其功能、常见的操作技巧和技巧、材料选择和维护保养的要点。
通过遵循本指导书，用户将能够安全并高效地操作雕刻机，并取得出色的雕刻效果。
无论是初学者还是有一定经验的用户，都能从中获得帮助，进一步提高雕刻技术，并创作出更加精美的作品。
雕刻机操作作业指导书(二)2024

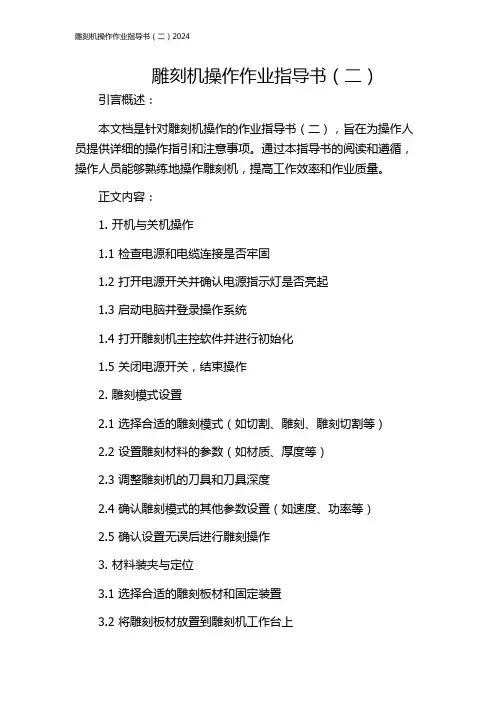

雕刻机操作作业指导书（二）引言概述：本文档是针对雕刻机操作的作业指导书（二），旨在为操作人员提供详细的操作指引和注意事项。
通过本指导书的阅读和遵循，操作人员能够熟练地操作雕刻机，提高工作效率和作业质量。
正文内容：1. 开机与关机操作1.1 检查电源和电缆连接是否牢固1.2 打开电源开关并确认电源指示灯是否亮起1.3 启动电脑并登录操作系统1.4 打开雕刻机主控软件并进行初始化1.5 关闭电源开关，结束操作2. 雕刻模式设置2.1 选择合适的雕刻模式（如切割、雕刻、雕刻切割等）2.2 设置雕刻材料的参数（如材质、厚度等）2.3 调整雕刻机的刀具和刀具深度2.4 确认雕刻模式的其他参数设置（如速度、功率等）2.5 确认设置无误后进行雕刻操作3. 材料装夹与定位3.1 选择合适的雕刻板材和固定装置3.2 将雕刻板材放置到雕刻机工作台上3.3 使用装夹工具固定雕刻板材，确保牢固稳定3.4 确认雕刻板材的位置和定位是否准确3.5 若需要，进行材料调整和重新定位4. 安全操作注意事项4.1 穿戴个人防护装备（如护目镜、手套等）4.2 确保工作区域干净整洁，无杂物堆置4.3 注意切勿大声喧哗或玩耍，避免分心事故发生4.4 操作人员应熟悉应急停机按钮的位置和使用方法4.5 遵守操作规程，严禁未经许可改变设备设置或操作方式5. 故障排除与日常维护5.1 学习和了解常见故障的解决方法5.2 掌握雕刻机的日常维护要点5.3 定期清洁雕刻机的各个部件和通道5.4 随时检查和更换刀具、刀片等耗材5.5 若遇到无法解决的故障，及时联系维修人员或厂家进行处理总结：本文档详细介绍了针对雕刻机操作的作业指导书（二），从开机与关机操作、雕刻模式设置、材料装夹与定位、安全操作注意事项、故障排除与日常维护等方面进行了阐述。
只要操作人员仔细阅读并按照指导操作，就能够顺利高效地进行雕刻机操作，提高工作效率和作业质量，并确保自身安全。
雕刻机使用说明书(USB)
1、收到货后，请打开包装箱，取出雕刻机，轻拿轻放。认真查看机器是否损坏。
2、仔细核对雕刻机装箱清单，检查机器配件是否齐全。
以上如有任何问题，请及时与你的销售商联系。
以我们的其中一种机型 CNC3040 800W 四轴雕刻机为例
小型CNC雕刻机主要组成部分介绍：
如上图示，请将雕刻机组装连接起来，并用工具盒里的M6/M5螺丝分别按对应孔位的大小锁紧。
其中Step pin是指脉冲，Dir pin是指方向。
注意：如果设完后发现轴运行方向不对，只需在相应轴的Dir Low后面打勾或打叉即可改变方向。
2、电机参数设置（系统已默认设置为1605滚珠丝杆）
(1)、选择设置→电机调试菜单，如下图，首先设置X轴
我公司滚珠丝杆全部标配为1605型号，设置各轴的电机参数（以1605滚珠丝杆直径16为例，05为螺距，其他丝杆请根据实际情况计算）此57步进电机角度为1.8度。步进驱动以8细分为例:
确保限位开关都起作用下， 开关常亮绿灯。在mach3 mill软件中
点返回机床原点，机床原点在机床左上角。这时对应的XYZA红色竖条会变绿色
点击“加载G代码”按钮，如右图，载入光盘中对应机床型号
的“测试程序”导入然后点击“循环开始”， 机床能正常运动，
且无其它异响，测试合格。否则检查接线和软件。
注意：请在每次开机时候，最好回机床原点。
（c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。
8、数控雕刻机是依靠相关软件控制工作的，需要正确的软件设置才能正常运行，在没有完全确认设置正确的情况下冒然装刀试机可能造成危险或永久性损坏机器；软件安装、设置中请不要开启控制箱电源，以免发生误动作造成损坏。任何时候都不要在电控箱电源接通的情况下，插拔控制箱后面所有接口，否则引起的任何事故由操作者自行承担。
雕刻机使用说明书
雕刻机使用说明书使用说明书：雕刻机1. 概述雕刻机是一种用于进行工艺品、广告牌和装饰物等物体雕刻的专用设备。
本使用说明书旨在介绍雕刻机的使用方法和注意事项，以确保用户正确、安全地操作雕刻机。
2. 设备准备在操作雕刻机之前，请确保已经做好以下准备工作：a) 检查设备是否完好，如有损坏或故障，请勿使用。
b) 将雕刻材料准备好，并确保其表面光洁无尘。
c) 确保室内通风良好，避免有害气体积聚。
3. 操作步骤a) 打开电源开关，确保设备接通电源，然后等待设备初始化。
b) 将雕刻材料固定在雕刻工作台上，调整好位置和角度。
c) 利用控制面板上的功能键，选择需要的雕刻图案或程序。
d) 在开始雕刻之前，可以通过调整雕刻深度和速度设置来优化雕刻效果。
e) 点击“开始”按钮，雕刻机即开始进行雕刻操作。
f) 当雕刻完成后，关闭电源开关，待设备完全停止运行后，方可进行下一步操作。
4. 注意事项a) 在操作雕刻机时，请务必戴好防护眼镜、手套等装备，以免发生意外伤害。
b) 禁止将手指或其他物体伸入雕刻机运动轨道，避免夹伤。
c) 雕刻机使用过程中如有异常响声或其他故障，请立即停止使用并联系维修人员。
d) 雕刻机的工作环境应保持干燥、整洁，避免有害物质沾染设备。
e) 请按照操作手册中的维护保养要求，定期对设备进行清洁和保养。
5. 故障排除如果在使用雕刻机的过程中遇到以下问题，请参考以下排除方法：a) 设备无法启动：检查电源连接是否正常，排除电源问题。
b) 雕刻效果不佳：调整雕刻深度、速度等参数，或检查雕刻刀具是否磨损。
c) 设备运行过程中异常停止：检查设备有无卡住或雕刻材料不稳固等故障。
6. 维修与保养雕刻机作为一种精密设备，需要定期进行维护保养，以延长其使用寿命。
请按照操作手册中的维护保养指导进行操作，并定期联系专业维修人员进行设备检修与保养。
7. 免责声明本使用说明书仅供参考，并不承担任何直接或间接责任。
用户在使用雕刻机时，应严格遵守相关操作规范，并注意自身安全。
雕刻机使用说明(共26张PPT)
刻刀压力向下弯曲导致刻板失败。
安装刀具：选取一种规格刀具，使用双扳手将主轴电机下方的螺丝松开，插入刀具后拧紧。 割边：单面板在雕刻完成后直接进行割边，双面板在顶层底层雕刻都完成后再割边。
头直径下拉，选择对 线径线距越小，精度要求越高，刀尖选择越小，加工速度要求越快，另外，材质较薄的FR4板材，选择低速即可，对材质较软的柔性板材，必
单击Finish,即生成线路 板光绘文件Gerber Output1
生成钻孔加工文件
在生成线路板 光绘文件之后， 在CAM Outputs 文件 栏中，单击鼠 标右键，选择 CAM Wizard, 如右图。
生成钻孔加工文件
出现“输出 加工文件类 型”对话框， 点击Next.
选择钻孔文 件NC Drill , 点击Next， 如右图示
点击“设 置-刀具库” 或点击工 具栏的
图标，设 置刀具库 信息，如 右图
软件使用
软件使用
点击“设置-主轴电机速度”调速。线径线距 越小，精度要求越高，刀尖选择越小，加工 速度要求越快，另外，材质较薄的FR4板材， 选择低速即可，对材质较软的柔性板材，必 须选择高速。
点击“设置-完成后关闭主轴”可设置加工完 成后自动关闭主轴电机。
开启电源：开启雕刻机电源，Z轴会自动复位。
钻头。选中右侧“已 装刀时安装深些，否则易引起刀夹不正。
刀尖直径可在刀具库中设置的所有刻刀中选择。 右击Gerber output1 文件，选择属性（Properties）,跳出右侧对话框。
选好钻头”中的钻头， 点击删除，可删除需 要删该的钻头。
软件使用
3.底层/顶层雕刻 刀尖直径可在刀具库中设置的所有刻刀中选
雕刻机使用说明书
雕刻机使用说明书雕刻机用户手册一、雕刻机安装前注意事项1．切勿在闪电或打雷时安装此设备，切勿在潮湿的地方安装电源插座，请勿触摸未绝缘的电源线。
2．上机操作人员必须经过严格的培训操作过程中必须注意人身安全和机器的安全，并严格按操作规程来操作电脑雕刻机。
3．电源电压要求210V-230V，若电源电压不稳或周围有大功率的用电设备，请一定要在专业技术人员指导下选择稳压电源。
4．雕刻机，控制柜必须接地线，不可带电插数据电缆线。
5．操作人员切勿戴手套工作，最好戴上防护眼罩。
6．机械本体为钢结构龙门部分航空铝铸件，相对较软，在安装螺钉时（特别是安装雕刻电机时）不要太用力，以防滑丝。
7．刀具一定要装好并夹紧，保持刀具锋利，钝刀将使雕刻质量下降使电机过载。
8．请勿将手指伸进刀具工作范围，切勿将雕刻头拆下来另作它用。
不可加工含石白棉的材料。
9．不要超过机械加工范围，长时不工作时要切断电源，机器移动时，须有专业人员在场指导下进行。
10．如机器出现异常情况，请参阅操作手册故障排除一章或与经销商联系解决；以免造成人为损坏。
11．变频器12．凡与电脑连接的控制卡安装必须插紧并拧上螺丝。
二、雕刻机的组成及随机附件雕刻机装箱清单序号配件数量单位01 雕刻机主件 1 套02 控制柜 1 套03 USB手柄 1 套04 电源线 1 根05 数据线 1 根06 说明书 1 本07 扳手 2 把08 刀夹具7 个09 雕刻刀20 把10 水泵 1 台11 程序光盘 1 张三. 雕刻机技术参数及加工参数台面尺寸（MM）1300*2500 转速：（转/分）24000最大雕刻尺寸（MM）1300*2500 z轴行程（MM）200 外型尺寸（MM）1600×3100×1800mm分辩率(MM/脉冲0.001) 刀柄直径12.7\ 8\ 6 \3.175主轴电机功率5000W 手柄USB脱机控制加工参数(部分)材料加工方式切削深度刀具主轴转速有机玻璃切割/切透5mm 锥形刀<20000RPMPVC发泡板切割/切透2-3mm 锥形刀<20000RPM双色板切割/切透1-2mm 锥形刀<20000RPM1mmABS板切透锥形刀<20000RPM硬铝雕刻0.5mm/次锥形刀<10000RPM紫铜雕刻0.5mm/次锥形刀<10000RPM冷轧钢板雕刻0.4mm/次锥形刀<10000RPM大理石雕刻0.4mm/次锥形刀<10000RPM四机器安装警告：所有的操作须是断电下操作1，机械主体与控制箱的连接，2，将机器主体上的控制数据线端接到控制箱上。
雕刻机使用说明书
雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。
2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。
2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。
二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。
机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。
二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。
雕刻机操作手册及安全操作指南
雕刻机操作手册及安全操作指南简介本文档旨在为用户提供雕刻机的操作手册及安全操作指南。
请在使用雕刻机之前仔细阅读本手册，并严格遵守安全操作规范，以确保自身安全和设备正常运行。
目录1. [操作准备](#操作准备)2. [雕刻机操作步骤](#雕刻机操作步骤)- 2.1 [开启雕刻机](#开启雕刻机)- 2.2 [选择刀具及材料](#选择刀具及材料)- 2.3 [调整刀具位置和深度](#调整刀具位置和深度)- 2.4 [加载设计文件](#加载设计文件)- 2.5 [开始雕刻](#开始雕刻)3. [安全操作指南](#安全操作指南)- 3.1 [穿戴个人防护装备](#穿戴个人防护装备)- 3.2 [保持操作区域整洁](#保持操作区域整洁)- 3.3 [遵循操作程序和警示标识](#遵循操作程序和警示标识) - 3.4 [谨慎调整刀具和刀具位置](#谨慎调整刀具和刀具位置)- 3.5 [定期维护和清洁设备](#定期维护和清洁设备)操作准备在操作雕刻机之前，请确保以下准备工作已完成：- 检查电源和电源线路是否正常- 确保工作台面平整且稳固- 准备所需材料和刀具- 穿戴个人防护装备，如护目镜、手套等雕刻机操作步骤开启雕刻机1. 将电源线插入合适的电源插座。
2. 打开雕刻机的电源开关。
选择刀具及材料1. 根据雕刻设计的需要选择合适的刀具。
2. 准备适宜的材料，如木材、塑料等。
调整刀具位置和深度1. 使用雕刻机的控制面板或软件调整刀具的位置和深度，确保刀具与材料的接触精度。
2. 确保调整刀具时雕刻机处于关机状态，以避免意外伤害。
加载设计文件1. 使用雕刻机提供的软件或其他设计软件加载所需的设计文件。
2. 确保设计文件与刀具和材料的要求相匹配。
开始雕刻1. 在加载设计文件后，按下雕刻机的启动按钮，开始雕刻。
2. 在雕刻过程中，保持警惕并监控雕刻机的运作情况。
3. 雕刻完成后，关闭雕刻机的电源开关。
安全操作指南穿戴个人防护装备在操作雕刻机时，务必穿戴以下个人防护装备，以保护自身安全：- 护目镜：保护眼睛免受切削物等的伤害。
雕刻机使用说明书(USB)
小型数控雕刻机使用说明书（2016版）目录前言一、机器的安装二、软件的安装（1）硬件设备配置（2）兼容软件（3）软件的安装三、mach3系统软件的设置（1）端口设置（2）电机参数的设置四、机器的测试（1）手动测试（2）电脑软件测试五、雕刻机的使用六、机器维护保养七、雕刻刀具的认识八、保修附录前言亲爱的用户：感谢您购买我公司生产的小型数控雕刻机，在使用雕刻机前，请仔细阅读《小型雕刻机使用说明书》。
注意事项1、本机器仅为塑胶、竹木、有色软金属、碳纤、玻璃、玉石的表面雕刻而设计，作其它用途请咨询厂家；2、使用机器时必须戴上防护眼镜以防止碎屑喷出物的伤害；3、不要尝试拆开机器或电控箱进行改造或修理，否则将不予保修；4、和其它电器一样，请注意用电安全，使用核定的标准电压范围，并确保机器安全接地；5、不要把机器放置于潮湿或粉尘较多的环境中，不要让儿童接近或触碰雕刻机；6、及时清洁、定时保养可以让雕刻机实现更好的工作状态，并延长使用寿命。
7 (a)、本雕刻机为入门级数控设备，因此使用者需具备相关知识，凡是涉及机械、电子、计算机的设备都有可能因使用不当或病毒、软件兼容原因等造成故障，如因操作不当，此故障可能造成一定的危险及经济损失，本公司团队不对直接和间接损失承担相应责任。
（b）、您购买本雕刻机所付出的货款仅是设备本身的价格，不包含任何软件及软件培训费用；请自行参照本“入门指南”学习操作；雕刻机调试能正常运转（即三轴能受控，导入刀路能正常运行）即确认我们的工作完成，本机使用过程中所涉及到的所有软件不在我们的培训责任之内。
但是我们非常乐意在自己知识、能力和时间所及范围内给予新手们尽可能多的帮助，但请不要把这些帮助和使用中的答疑解惑看作是我们必须的义务。
（c）、有关软件版权：本机附带软件为赠品，操作使用及本指南中所涉及的相关软件均来自互联网，原作者享有版权，因使用没有授权的软件造成的一切损失及法律问题由使用者自行承担。
数控雕刻机操作说明1
数控雕刻机操作说明1数控雕刻机操作说明1：准备工作1.1 选择合适的工作物料1.2 检查雕刻机的供电情况1.3 确保雕刻机刀具的正常使用1.4 安装并调整刀具1.5 打开机器主控开关2：设定参数2.1 打开数控雕刻机操作软件2.2 在软件中选择雕刻机型号和所需加工零件类型 2.3 设置刀具直径和长度2.4 确定加工路径和雕刻深度2.5 保存并加载参数文件3：加载工作文件3.1 将工作文件导入数控雕刻机软件3.2 调整工作文件的位置和尺寸3.3 确定工作文件在雕刻机工作台上的位置3.4 设置原点位置和坐标系4：开始加工4.1 执行加工前检查，确保雕刻机准备就绪4.2 开始按钮，启动数控雕刻机4.3 监控加工过程，确保刀具和工件的运动正常 4.4 调整切削参数，根据实际情况进行优化4.5 定期检查刀具的磨损情况，及时更换5：加工完成5.1 加工结束后，关闭数控雕刻机5.2 处理加工完成的零件，进行清洁和整理5.3 保存加工文件和参数文件5.4 检查并关闭机器主控开关6：附件本文档涉及的附件包括：- 数控雕刻机操作软件安装文件- 雕刻机型号和规格说明书- 刀具选择和安装手册7：法律名词及注释- 数控雕刻机：一种采用计算机数字控制技术进行雕刻加工的机械设备。
- 刀具直径和长度：指刀具的直径和长度，根据加工要求选择合适的刀具尺寸。
- 雕刻深度：指在工件上进行雕刻的深度，也是刀具下降时的加工深度。
- 加工路径：指数控雕刻机将刀具按照预定的路径进行加工的轨迹。
- 坐标系：定义了加工物体的位置和方向，用于确定加工过程中各点坐标的参考系。
雕刻机使用说明书
雕刻机使用说明书（2012版）目录1.概述1.1 说明1.2 产品结构2.运行环境2.1 硬件设备要求2.2 兼容软件3.操作说明3.1 注意事项3.2 仔细阅读说明书4.安装与配置4.1 机器连接4.2 软件安装4.3 驱动测试4.4 怎样配置软件5.测试5.1 手动测试5.2 机器调试6.变频器参数设置及附录6.1 变频器参数设置6.2 电控箱端口针脚功能定义6.3 步进电机驱动板说明7.常见问题8.保修及日常维护1.1 说明1.1.2 打开包装箱1.1.3 取出雕刻，请轻拿轻放1.1.4 检查机器是否完好1.1.5 仔细核对产品装箱清单，有问题请及时联系我们1.1.6 操作雕刻机前，请认真阅读说明书1.2 CNC雕刻机主要结构：如上图示将雕刻机及连接起来，并用螺丝锁紧。
2.1 硬件设备要求2.1.1 台式电脑，带并口（25 针 LPT 口）2.1.2 CPU：PⅢ以上2.1.3 内存：256M 以上2.1.4 硬盘：20G 以上2.1.5 操作系统：推荐 WIN XP ，WIN 7需要32位的2.1.6 屏幕分辨率：1024*768，推荐 1440*9002.2 兼容软件2.2.1 可兼容 Mach3/TYPE3/ArtCAM/文泰等多种 CAD/CAM 设计制作软件。
2.2.3 指令格式：指令格式：G 代码（tap,nc,ncc,text）仔细阅读说明书一请用户仔细阅读说明书，按照说明书上一步步的操作即可轻松掌握雕刻机基本的使用。
二如雕刻机操作方面有不懂的，请联系我们三我们不出售软件，因用户的用途和转换刀路的软件不同，在我们能力范围内提供帮助。
机器连接一首先请不要接通控制盒电源，将机器航空插头与控制盒连接好，确保接触良好，建议有条件的用户将雕刻机接地。
二将并口线一头连接在控制盒的并口，另一头与电脑并口（画红色圈的）相连，如台式机上没有并口，或者并口卡损坏，则可以用 PCI 转并口转接卡来扩展一个并口PCI 转并口卡------如下图建议购买卡上芯片上带有“CH352”或者“CH353”字样的并口卡，其他品牌的并口卡可能会影响到A轴的干扰。
通用雕刻机使用说明书
操作说明书目录1.雕刻机控制软件（ncstudio）安装设置说明 (2)2.精雕软件与诺诚转换软件 (7)3.材料固定与加工 (8)4.雕刻各种材料对刀具的选择 (13)5.雕刻机控制系统注意事项 (14)6.精雕软件做各种路径对刀具的选择 (15)7.雕刻机各种刀具的雕刻速度 (16)8.雕刻机常见故障与维护 (18)一、NC控制PCI卡（维宏卡）的安装：1．在配件箱里可以看到PCI卡、数据连接线PCI卡的安装，安装位置如下图所示2.软件安装。
（1）插入随机光盘，在光盘中找到Ncstudio安装包，双击解压。
（2）在解压后的文件夹中找到，双击运行，安装软件。
（3）安装驱动。
安装完成后，不必重启计算机。
我的电脑右键→选择属性→系统属性里面选择硬件→选择设备管理器。
鼠标右击，选择扫描检测硬件改动（A）弹出新硬件向导搜索到PCI卡→默认点击下一步→自动安装PCI卡驱动→安装完成→NC可以正常使用!3.雕刻机机床参数设置（1）厂商参数参数设置。
打开软件，点击系统参数→厂商参数输入口令NCSTUDIO.，进入参数设置界面。
根据您的机器来设置，如下来填写对应项！！！对刀块厚度（）mm；固定对刀块坐标X（）Y（）电机参数：Z轴最大速度（1000）毫米/分钟（2）加工参数设置，点击系统参数→加工参数。
进入加工参数设置界面勾选以下三项适合您机器的速度为：其余参数为默认设置即可！注：参数修改完成以后一定要点击应用！设置完成后机器通电后便可以移动了（注意Z轴要在安全高度，四周无障碍物，避免碰撞！）！二、精雕软件与诺诚转换器1.精雕软件：解压光盘中的这个文件，然后打开文件夹，把发送到桌面就可以直接使用了。
无需安装。
2.诺诚转换器（维宏软件无法兼容精雕的ENG格式路径，所以要用这个转换软件转换成nc代码，然后导入维宏软件，进行加工。
）解压光盘中的这个文件，然后打开文件夹，把发送到桌面就可以直接使用了。
无需安装。
三、材料固定与加工。
数控雕刻机操作说明1
数控雕刻机操作说明1操作前准备1. 确保数控雕刻机的电源已经连接并打开。
2. 检查数控雕刻机是否正常运行，如有异常情况，请联系维修人员进行处理。
安全注意事项1. 在使用过程中请务必佩戴防护眼镜和手套，以免发生意外伤害。
2. 严禁将手指或其他物体放入正在工作的设备内部。
3. 不要在未停止设备转动时尝试更换或调整任何配件。
基本操作步骤第一章：启动与关闭1、启动：a) 将主电源插头插入适当位置，并确保供电稳定；b) 打开总线上所有断路器；c) 启动计算机系统；2、关闭：a）按下“关”按钮使得各轴回到原点位后再次确认无误之后才能够执行此命令。
否则会造成损坏等问题;b）依照程序提示先软键盘右边最左端图标（表示退出），然后选择保存数据选项即可完成相应设置;第二章：加工参数设置及修改a）、XYZ三个方向速度比例系数可以根据实际需要来确定,但是不能超出范围;b）、进给速度的设置是通过调整进给率来实现，可以根据加工材料和雕刻机性能进行适当调节；c）、均衡参数：在不同情况下可选择合理的数值以提高设备运行效果。
第三章：程序操作a)、新建一个文件：i. 软键盘上方最左端图标（表示打开），然后右边按钮中间位置“+”号；ii. 输入文件名并保存。
b）编辑已有文件：i. 从列表中选取需要修改或查看的目标；ii. 进入相应界面即可对其进行编辑或查看等操作。
第四章：常见故障及解决方法1、电源无法启动:a) 检查插头是否连接好;b) 检测总线断路器状态;2、轴移动异常缓慢:a）检查传感器与驱动装置之间是否存在干扰物; b）确认相关配件安装正确且紧固牢靠;3、其他问题请联系维修人员处理。
本文档涉及附件：- 数控雕刻机使用手册.pdf- 雕刻样品示例.jpg本文所涉及的法律名词及注释：1.著作权法: 著作权是指作者依照我国《著作权法》规定，对其所创造的文学、艺术和科技等领域中的作品享有经济利益及其他相关权益。
2.合同法: 合同是指当事人之间设立、变更或者终止民事关系而订立的协议。
雕刻机操作说明
雕刻机操作说明第一篇：雕刻机操作说明.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。
安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI 插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★ 最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.003125Y=0.003125 Z=0.003125 即可正常使用。
2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。
在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。
2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。
3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★ 在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径 1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。
2.也可以利用节点编辑对做不上路径的部位做一下调整。
2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。
超力王小型雕刻机使用说明
超力王小型雕刻机使用说明
使用说明
一、准备(参考电控箱后面板)
1、从雕刻机电控箱连接36线电缆到雕刻机的对应接头，变频器上的4线航空插头连接到控制箱上的对应接口。
2、检查连接手持控制器连接线(6线航空插头，9针插头线)，把RS232(双列9针接头连线)分别接到控制箱和微机串行通讯接口(COM 口)上。
3、检查连接主轴电机和水泵的水管，接通水泵电源，检查水泵给排水工作是否正常。
4、为避免电源插座松动或接触不良造成加工异常使产品报废，请选择良好的电源插座，应具有可靠的接地保护。
5.接通电源，进行机器操作。
二、开机
1、打开电源开关，电源指示灯亮，机器首先进行复位自检运行，X、Y、轴回到零点，然后各自运行到初始待命位置(机器初始原点)。
2、使用手持控制器，分别对X、Y、Z轴进行调整，对准雕刻工作的开始点(加工原点)。
对主轴的转速，进刀速度分别进行适当的选择，使雕刻机处于工作等待状态。
三、雕刻
1、编辑好所要雕刻的文件。
2、打开传输文件，传输文件到雕刻机，即可自动完成文件的雕
刻工作。
四、结束
当雕刻文件结束后，雕刻机会自动抬刀,并运行到工作开始点的上方，此时按“暂停/运行”键2次，雕刻机会自动对刀至上次对刀点的位置，处在工作等待状态。
使用本方法可在同一位置连续雕刻复制产品。
数控雕刻机操作说明1
数控雕刻机操作说明1数控雕刻机操作说明1一、操作步骤：1.准备工作：(1)将数控雕刻机连接到电源，并确保电源接地良好。
(2)启动电源并打开数控雕刻机的电源开关。
(3)检查各部分零件是否完好，如刀具、夹具等。
(4)调整数控雕刻机的控制面板，以便于操作。
2.设置雕刻机参数：(1)根据所需的加工要求，设置数控雕刻机的相关参数，如刀具转速、进给速度等。
(2)根据材料的硬度和厚度，调整数控雕刻机的刀具、夹具等。
3.导入CAD文件：(1)将设计好的CAD文件导入数控雕刻机的操作软件中。
(2)在软件中调整图像的大小和位置，以适应雕刻机的工作区域。
4.设置加工路径：(1)在软件中设置雕刻机的加工路径和刀具路径，确定好雕刻的深度和速度等。
(2)检查加工路径是否与设计要求一致，如有必要，进行调整。
5.开始加工：(1)将工件固定在数控雕刻机的工作台上，确保工件的位置正确。
(2)调整数控雕刻机的工作台高度，以保证刀具和工件之间的距离适当。
(3)启动数控雕刻机，开始加工。
(4)观察雕刻过程中的工件和刀具是否正常运行，如有异常情况，及时停机检查。
6.完成加工：(1)加工完成后，关闭数控雕刻机的电源开关。
(2)取下加工好的工件，并进行质量检查和整理。
二、操作注意事项：1.安全操作：(1)在操作数控雕刻机前，务必戴好防护眼镜和耳塞，以防止刀具飞溅和噪音对身体造成伤害。
(2)在操作数控雕刻机时，禁止戴手套，以免被卷入刀具中。
2.材料选择：(1)根据加工要求，选择适合的材料进行加工，如木材、石材、金属等。
(2)选择材料时，要考虑材料的硬度和厚度，以确定合适的刀具和加工参数。
3.刀具选择：(1)根据加工要求，选择适合的刀具进行加工，如直刀、球头刀等。
(2)在更换刀具时，要注意刀具的固定和调整，确保刀具与夹具之间的紧密结合，以避免刀具脱落或刀具断裂。
4.加工路径设置：(1)在设置加工路径时，要确保雕刻的深度和速度等参数设定合理，以避免加工过程中出现刀具卡住或过度切割等问题。
雕刻机使用说明书
雕刻机使用说明书Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998雕刻机使用手册目录首页首先感谢您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。
如您在使用本产品的过程中遇到问题，请致电本公司售后服务电话：本说明书解释权归广州锐雕数控科技有限公司所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。
安装前注意事项：1.切勿在闪电和打雷时安装此设备，切勿在潮湿的地方安装电源插座，切勿触摸未绝缘的电源线。
2.上机操作人员必须经过严格的培训，操作过程中必须注意人身安全和机器安全。
3.电源电压要求为210V～230V，若电源电压不稳或周围有大功率的用电设备，请在专业人员指导下安装稳压电流。
4.不可带电插拔数据电缆，机器本身和控制柜必须接地。
5.操作人员切勿带手套，最好带上防护眼镜。
6.刀具一定要装好夹紧，保持刀具锋利，钝刀将使雕刻质量下降和使电机过载。
7.请勿将手伸入刀具工作范围内。
不可加工含石棉的材料。
8.加工材料大小不要超过机械加工范围，长时间不用请切断电源，机器移动时必须有专业人员指导。
9.水冷主轴使用前一定要注意通水。
10.如机器出现异常，请与经销商或本公司售后服务部联系。
第一章雕刻机的组成一、图片1.整机图（1）12系列（2）木工机2.控制柜前部指示图（1）12系列（2）木工机3.控制柜后部接线图（1）12系列（2）木工机4. 变频器面板指示图二、雕刻机配件第二章雕刻机的安装及软件设置一、机器安装警告：所有操作须在断电下进行！1.打开木箱，抬出机器放在平地，轻搬轻放，避免撞击。
2.打开工具箱，按装箱清单检查所有配件是否齐全。
3.将控制电缆连接到DSP手柄或控制卡上。
（如机器是维宏控制卡控制，请打开电脑机箱，把控制卡插入电脑PCI插槽）4.将水泵出水口和主轴电机水管连接，将水泵放入水箱。
水箱注满三分之二的水，为保护主轴最好用纯净水（如风冷主轴可略过此步骤）5.将电源线一端插入控制柜的电源接口上，另一端插入标准220V电源插座上。
雕刻机使用说明
雕刻机使用说明第一章机器介绍机头控制箱Y轴轨道机架工作台面龙门i[i]（此图仅供参考，以实物为准）第一节三轴介绍X轴：机头在龙门上左右运动为X轴运动，左为负，右为正。
Y轴：整个龙门在Y轴轨道上做前后运动，前为正，后为负。
Z轴：机头上下运动就是Z轴运动，上为正，下为负。
第二节坐标系设备操作中，我们会遇到两个坐标系，一个是机械原点确定的机械坐标系，它是唯一确定的；一个是工件坐标系，是我们自己指定的，它是相对于工件上的某个点确定的，相对于机械坐标原点则是可以浮动的。
第二章维宏操作系统1．系统简介NCStudio 数控系统是上海维宏科技有限公司自主开发、自有版权的雕刻机运动控制系统，该系统可以直接支持UG 、MASTERCAM 、CASMATE 、Art CAM 、AUTOCAD 、CorelDraw 等多种CAD/CAM 软件生成的G 代码、PLT 代码格式和精雕加工（ENG ）格式。
该数控系统除具有手动、步进、自动和回机械原点功能外，还具有模拟仿真、动态显示跟踪、Z 轴自动对刀、断点记忆（程序跳段执行）和回转轴加工等特有的功能。
2.安装：维宏控制系统：将安装文件考入D盘后点击Setup.exe 安装软件。
安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.00625 Y=0.00625 Z=0.003125 即可正常使用。
3．工作界面：4．操作步骤开机在开机之前，首先确定机床与计算机所有连接正常，然后打开机床电源和计算机电源。
在系统启动完毕后，进入NCStudio 数控系统。
机械复位(可选)如果机床支持回机械原点操作，选择"回机械原点"菜单。
机床将自动回到机械原点，并且校正系统坐标系统。
在某些情形下，如上次正常停机后，重新开机并继续上次的操作，用户不必执行机械复位操作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雕刻机使用说明书
只要你不是生活在雨林里，并且稍微还有点理智，那么一定不会在没有一台大功率雕刻机的情况下动手去做手工琴。
由于国内对“木工”的定位问题，很少能找到专门讲解雕刻机使用的资料，而实际上国外的手工琴制作者是拿那些在雕刻机教材中可以找到的知识当作常识的，因此我们很难在手工琴网站上找到介绍雕刻机的资料。
下面的内容来自Dreamland Guitar 的网站，本站将陆续补充雕刻机使用常识方面的内容。
雕刻机也称为电木铣等。
雕刻机的两种类型
固定基板雕刻机
刀头相对基板的高度不可调的雕刻机只能通过调整夹具高度改变加工深度，这就意味着无法先把雕刻机放在木料上，然后从掘进动作开始完成开槽。
出于安全和稳定性的考虑，必须先在台钻上用直径大于雕刻机刀头的钻头钻出引导孔。
钻好引导孔后，将刀头加工深度调整适当后插入引导孔，让雕刻机基板平稳接触木料表面。
启动雕刻机前，注意确保刀头不会接触到引导孔内壁，否则在启动雕刻机时会突然产生极大的反作用力。
启动雕刻机前，必须稳固固定琴体，并且用力握住雕刻机，开始移动雕刻机时，注意让基板保持紧密接触木料表面，并且稳定控制雕刻机移动方向。
掘进雕刻机
掘进式雕刻机的基板上有两个立柱，雕刻机的电机和夹具总成可以在两个立柱上上下滑动。
使用此类雕刻机时，你可以将雕刻机放在木料上直接启动，然后降低雕刻机刀头完成掘进动作，到达合适深度后锁定刀头深度，然后完成开槽操作。
刀头的深度可以通过雕刻机上的标尺控制，调整起来要比固定基板的雕刻机方便得多。
虽然掘进式雕刻机更适合手持操作，但是锁定刀头深度时同样可以像固定基板的雕刻机一样安装到工作台上。
雕刻机的性价比
无论你决定购买固定基板雕刻机还是掘进式雕刻机，性价比都是必须要考虑的问题。
现在市场上的低档雕刻机一般只需几百元就可以买到，与高档雕刻机最直观的差别是塑料部件较多，此时你必须考虑它是否耐用，并且工作质量能达到什么水平。
当然，你的使用方法对雕刻机的寿命也同样有明显影响。
另一方面，花大价钱也并不能保证买到的雕刻机一定很好用。
Larry Mclnnis说：“一点耐心和良好的工作计划可以用便宜的工具得到很好的工作质量，如果你考虑购买入门级产品，那么就要准备好用时间和计划补偿工具质量。
”
雕刻机的使用
预先钻孔
虽然只有使用固定基板的雕刻机时才需要钻引导孔，但是使用台钻和可以限制钻孔深度的钻头预先去掉大部分木料仍然是个很不错的主意，这样可以给雕刻机留下更少的工作负荷，可以让开槽速度更快，开出的槽内壁更光滑，并且毫无疑问可以减少昂贵的雕刻机刀头的磨损。
刀头的移动方向
手持雕刻机开琴体上的槽时，雕刻机必须顺时针方向移动，也就是相当于木料逆时针方向逆着刀头的旋转方向移动。
雕刻机反向安装在工作台上使用时，刀头在逆时针转动，所以加工琴体外型时应该让琴体贴着刀头顺时针转动，也就将木料的被加工边推向刀头刀刃的刨削方向。
如果你操作雕刻机时脑子不够清醒而弄错了方向，那么琴体会突然脱手飞过整个房间！分层刨削
如果需要开的槽较深，那么一次性开到合适深度是非常危险的，而且有可能让刀头过热烧毁，或将木料烧焦，甚至让刀头折断或让雕刻机完全失控。
因此，应该先将槽开到较浅的深度，开好一层后再加深开下一层。
加工较硬的木材时，一般每层深度为1/4"，如果是加工椴木和杨木等较软的木材，可以每次开3/8"到1/2"。
当然，具体的开槽深度也要根据你的雕刻机功率和刀头质量而定，你可以自己摸索。
工作区域
手持雕刻机工作时，最好将木料固定在工作台上，或者至少垫上防滑橡胶垫防止木料滑动。
安全提示
使用雕刻机时，强烈建议你一直戴着防护眼镜和呼吸过滤器，尤其是加工某些外来珍惜木种时，木材散发的气味和刨削产生的粉尘可能会含有有毒成分。
另外，如果你的雕刻机工作噪音很大，最好也戴上隔音耳罩，避免损害听力。
手持操作和装到工作台上操作
前面提到过，固定基板的雕刻机和掘进式雕刻机都可以安装到工作台上。
有些雕刻机有专用的金属工作台可以选配。
如果你买不到专用工作台，也可以自己在工作台上钻一个1-1/2"的孔，然后把雕刻机刀头从桌面下穿过来将雕刻机固定。
将雕刻机安装到工作台上使用的优势很明显，因为双手控制琴体移动无论如何也要比控制雕刻机在琴体边缘移动灵活得多。
如果给工作台装上长导板，并且使用刀刃较长的刀头，雕刻机还可以代替接缝机。
1/2"倒角刀头
3/4"平刃刀头。
