110KV变电站挡土墙及护坡

合集下载

挡土墙和护坡的区别

挡土墙和护坡的区别

挡土墙和护坡的区别挡土墙和护坡区别在于:挡土墙能够承受其墙背后面那块契形的土压力;而护坡本身基本上不承担土压,只是能够防止雨水冲刷及水土流失而已。

挡土墙:1.为稳定泥土自然坡面而设置的墙。

2.一种为抵抗除风压以外的侧向压力而建造的墙;尤指一道防止滑坡的墙。

护坡:河岸或路旁用石块、水泥等筑成的斜坡,用来防止河流或雨水冲刷。

放坡为了防止土壁塌方,确保施工安全,当挖方超过一定深度或填方超过一定高度时,其边沿应放出的足够的边坡。

这就是放坡。

土方边坡用边坡坡度和坡度系数表示。

工程中常用1:K表示放坡坡度。

K称坡度系数。

护坡指的是为防止边坡受冲刷,在坡面上所做的各种铺砌和栽植的统称。

桥址所在河段,河岸的凹岸逐年迎受水流冲刷,会使河岸不断地坍塌。

为保护桥梁和路堤安全,须在凹岸修筑防护建筑物。

此外,因设桥引起河水流向变化,冲刷河岸而危及农田和村镇时,也须在河岸修建防护建筑物。

这种建筑物通常又称为护岸。

护岸的形式有直接防护和间接防护。

直接防护是对河岸边坡直接进行加固,以抵抗水流的冲刷和淘刷。

常用抛石、干砌片石、浆砌片石、石笼及梢捆等修筑。

间接防护适用于河床较宽或防护长度较大的河段,可修筑丁坝、顺坝和格坝等,将水流挑离河岸。

依护坡的功能可将其概分为两种:(A)仅为抗风化及抗冲刷的坡面保护工,该保护工并不承受侧向土压力,如喷凝土护坡,格框植生护坡,植生护坡等均属此类,仅适用于平缓且稳定无滑动之虞的边坡上。

(B)提供抗滑力之挡土护坡,大致可区分为:(a)刚性自重式挡土墙(如:砌石挡土墙,重力式挡土墙,倚壁式挡土墙,悬壁式挡土墙,扶壁式挡土墙),(b)柔性自重式挡土墙(如:蛇笼挡土墙,框条式挡土墙,加劲式挡土墙),(c)锚拉式挡土墙(如:锚拉式格梁挡土墙,锚拉式排桩挡土墙)。

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

而护坡是是为防止边坡受冲刷,在坡面上所做的各种铺砌和栽植的统称。

1,挡土墙:挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

挡土墙与护坡对比

挡土墙与护坡对比

护坡和挡土墙一、护坡和挡土墙有什么区别及试用条件1)区别:砌石护坡等坡面防护措施主要用以防护开挖边坡坡面的岩石风化剥落、破碎以及少量落石掉块等现象。

对于不稳定的边坡则先支挡再防护。

挡土墙等是为保持边坡稳定而设置的支撑或抵挡土压力并保证其稳定性的结构,称为支挡结构。

一个可以承受土压力,保护边坡稳定;一个只是贴坡保护破面,一般要边坡自身稳定为前提。

2)条件:《城乡建设用地竖向规划规范》CJJ83-2016规定:4.0.3 用地自然坡度小于5%寸,宜规划为平坡式;用地自然坡度大于8%宜规划为台阶式;用地自然坡度为5%~8时,宜规划为混合式;《城市居住区规划设计规范》GB50180-93(2016版)规定:9.0.3当自然地形坡度大于8%居住区地面连接形式宜选用台地式,台地之间用挡土墙或护坡连接。

《城乡建设用地竖向规划规范》CJJ83-2016规定:8.0.5相邻台地间高差宜为1.5-3.0m,台地间宜采取护坡连接,土质护坡的坡度比不应大于0.67,砌筑型护坡的坡度比宜为0.67-1.0 ;相邻台地间的高差》3.0m,宜采取挡土墙结合放坡方式处理,挡土墙高度不宜高于6m人口密度大、工程地质条件差、降雨量多的地区,不宜采用土质护坡。

二、挡土墙、护坡与建筑的最小间距《城乡建设用地竖向规划规范》CJJ83-2016规定:4.0.7 高度大于2米的挡土墙和护坡,其上缘与建筑物的水平净距不应小于3米,下缘与建筑物的水平净距不应小于2米;高度大于3米的挡土墙与建筑物的水平净距还应满足日照标准。

三、五种常见挡土墙类型1)重力式挡土墙重力式挡土墙一般用块石、砖或素混凝土筑成,它是靠挡土墙本身所受到的重力保持稳定,通常用于h<5m的低挡土墙。

特点:1.结构简单,施工方便。

2. 施工工期短。

3. 能就地取材。

4. 对地基承载力要求高。

5. 工程量大,沉降量大。

适用范围:墙高h< 5m且地基承载力较高地段2)悬壁(臂)式挡土墙悬臂式挡土墙多用钢筋混凝土做成,它的稳定性主要靠墙踵悬臂以上的土所受重力维持,它的悬臂部分的拉应力由钢筋来承受。

110kV室内变电站主要施工流程注意事项

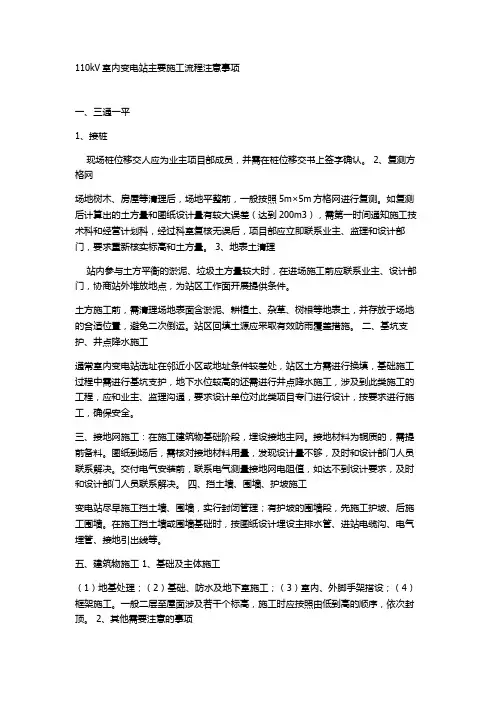

110kV室内变电站主要施工流程注意事项

110kV室内变电站主要施工流程注意事项一、三通一平1、接桩现场桩位移交人应为业主项目部成员,并需在桩位移交书上签字确认。

2、复测方格网场地树木、房屋等清理后,场地平整前,一般按照5m×5m 方格网进行复测。

如复测后计算出的土方量和图纸设计量有较大误差(达到200m3),需第一时间通知施工技术科和经营计划科,经过科室复核无误后,项目部应立即联系业主、监理和设计部门,要求重新核实标高和土方量。

3、地表土清理站内参与土方平衡的淤泥、垃圾土方量较大时,在进场施工前应联系业主、设计部门,协商站外堆放地点,为站区工作面开展提供条件。

土方施工前,需清理场地表面含淤泥、耕植土、杂草、树根等地表土,并存放于场地的合适位置,避免二次倒运。

站区回填土源应采取有效防雨覆盖措施。

二、基坑支护、井点降水施工通常室内变电站选址在邻近小区或地址条件较差处,站区土方需进行换填,基础施工过程中需进行基坑支护,地下水位较高的还需进行井点降水施工,涉及到此类施工的工程,应和业主、监理沟通,要求设计单位对此类项目专门进行设计,按要求进行施工,确保安全。

三、接地网施工:在施工建筑物基础阶段,埋设接地主网。

接地材料为铜质的,需提前备料。

图纸到场后,需核对接地材料用量,发现设计量不够,及时和设计部门人员联系解决。

交付电气安装前,联系电气测量接地网电阻值,如达不到设计要求,及时和设计部门人员联系解决。

四、挡土墙、围墙、护坡施工变电站尽早施工挡土墙、围墙,实行封闭管理;有护坡的围墙段,先施工护坡、后施工围墙。

在施工挡土墙或围墙基础时,按图纸设计埋设主排水管、进站电缆沟、电气埋管、接地引出线等。

五、建筑物施工1、基础及主体施工(1)地基处理;(2)基础、防水及地下室施工;(3)室内、外脚手架搭设;(4)框架施工。

一般二层至屋面涉及若干个标高,施工时应按照由低到高的顺序,依次封顶。

2、其他需要注意的事项在建筑物施工中需注意以下环节:(1)有地下室层的工程,先施工桩基、垫层,再施工防水层,在室外土方回填前,将地下室外墙防水施工完毕;(2)基础至±0.000且室外散水坡土方回填完毕后,设置外脚手架硬化层,并砌筑好落水管雨水井、留设出水埋管;(3)外墙脚手架搭设前,散水坡处室外电缆沟施工完毕;(4)在主体结构施工前,室内电缆沟主体施工完毕,电缆沟砌筑前,需进行排版,杜绝异型盖板;(5)内、外脚手架立杆严禁架设在地圈梁上,合理规划墙体砌筑时间;(6)室内满堂脚手架拆除前,顶棚批灰完毕;(7)垂直运输采用吊车;(8)外墙脚手架拆除前,屋面防水、保温和外墙装饰施工完毕;(9)墙体砌筑完毕后的静置时间不少于30d,墙体分层粉刷间隔时间不少于2d;(10)屋面防水施工前应进行交接验收,具备条件方可施工;(11)结构中的预埋管(盒)应由土建队伍施工;及时储备墙体砌筑材料;交付电气安装前应进行交接验收,涉及电气安装的房间在交付安装前将窗体安装完毕;(12)穿墙套管板施工时,注意防水处理;(13)开关室处于回填较深区域,建议设计对室内地坪采用水泥搅拌桩或伐板基础处理,以防沉降。

110kV室内变电站主要施工流程注意事项

110kV室内变电站主要施工流程注意事项

110kV室内变电站主要施工流程注意事项一、三通一平1、接桩现场桩位移交人应为业主项目部成员,并需在桩位移交书上签字确认。

2、复测方格网场地树木、房屋等清理后,场地平整前,一般按照5m×5m方格网进行复测。

如复测后计算出的土方量和图纸设计量有较大误差(达到200m3),需第一时间通知施工技术科和经营计划科,经过科室复核无误后,项目部应立即联系业主、监理和设计部门,要求重新核实标高和土方量。

3、地表土清理站内参与土方平衡的淤泥、垃圾土方量较大时,在进场施工前应联系业主、设计部门,协商站外堆放地点,为站区工作面开展提供条件。

土方施工前,需清理场地表面含淤泥、耕植土、杂草、树根等地表土,并存放于场地的合适位置,避免二次倒运。

站区回填土源应采取有效防雨覆盖措施。

二、基坑支护、井点降水施工通常室内变电站选址在邻近小区或地址条件较差处,站区土方需进行换填,基础施工过程中需进行基坑支护,地下水位较高的还需进行井点降水施工,涉及到此类施工的工程,应和业主、监理沟通,要求设计单位对此类项目专门进行设计,按要求进行施工,确保安全。

三、接地网施工:在施工建筑物基础阶段,埋设接地主网。

接地材料为铜质的,需提前备料。

图纸到场后,需核对接地材料用量,发现设计量不够,及时和设计部门人员联系解决。

交付电气安装前,联系电气测量接地网电阻值,如达不到设计要求,及时和设计部门人员联系解决。

四、挡土墙、围墙、护坡施工变电站尽早施工挡土墙、围墙,实行封闭管理;有护坡的围墙段,先施工护坡、后施工围墙。

在施工挡土墙或围墙基础时,按图纸设计埋设主排水管、进站电缆沟、电气埋管、接地引出线等。

五、建筑物施工 1、基础及主体施工(1)地基处理;(2)基础、防水及地下室施工;(3)室内、外脚手架搭设;(4)框架施工。

一般二层至屋面涉及若干个标高,施工时应按照由低到高的顺序,依次封顶。

2、其他需要注意的事项在建筑物施工中需注意以下环节:(1)有地下室层的工程,先施工桩基、垫层,再施工防水层,在室外土方回填前,将地下室外墙防水施工完毕;(2)基础至±0.000且室外散水坡土方回填完毕后,设置外脚手架硬化层,并砌筑好落水管雨水井、留设出水埋管;(3)外墙脚手架搭设前,散水坡处室外电缆沟施工完毕;(4)在主体结构施工前,室内电缆沟主体施工完毕,电缆沟砌筑前,需进行排版,杜绝异型盖板;(5)内、外脚手架立杆严禁架设在地圈梁上,合理规划墙体砌筑时间;(6)室内满堂脚手架拆除前,顶棚批灰完毕;(7)垂直运输采用吊车;(8)外墙脚手架拆除前,屋面防水、保温和外墙装饰施工完毕;(9)墙体砌筑完毕后的静置时间不少于30d,墙体分层粉刷间隔时间不少于2d;(10)屋面防水施工前应进行交接验收,具备条件方可施工;(11)结构中的预埋管(盒)应由土建队伍施工;及时储备墙体砌筑材料;交付电气安装前应进行交接验收,涉及电气安装的房间在交付安装前将窗体安装完毕;(12)穿墙套管板施工时,注意防水处理;(13)开关室处于回填较深区域,建议设计对室内地坪采用水泥搅拌桩或伐板基础处理,以防沉降。

挡土墙、护坡施工方案

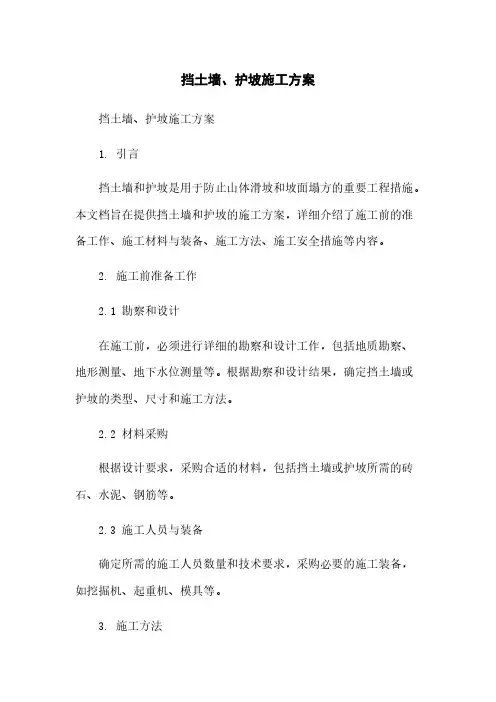

挡土墙、护坡施工方案

挡土墙、护坡施工方案挡土墙、护坡施工方案1. 引言挡土墙和护坡是用于防止山体滑坡和坡面塌方的重要工程措施。

本文档旨在提供挡土墙和护坡的施工方案,详细介绍了施工前的准备工作、施工材料与装备、施工方法、施工安全措施等内容。

2. 施工前准备工作2.1 勘察和设计在施工前,必须进行详细的勘察和设计工作,包括地质勘察、地形测量、地下水位测量等。

根据勘察和设计结果,确定挡土墙或护坡的类型、尺寸和施工方法。

2.2 材料采购根据设计要求,采购合适的材料,包括挡土墙或护坡所需的砖石、水泥、钢筋等。

2.3 施工人员与装备确定所需的施工人员数量和技术要求,采购必要的施工装备,如挖掘机、起重机、模具等。

3. 施工方法3.1 挡土墙施工方法3.1.1 挖掘基坑根据设计要求,挖掘挡土墙的基坑,并清除基坑内的杂物和泥土。

3.1.2 填筑砂石料在基坑底部铺设一层砂石料,用以增加基坑的稳定性。

3.1.3 砌筑挡土墙按照设计要求和标高,采用砖石或混凝土砌筑挡土墙的结构体系,确保墙体的密实和稳定。

3.1.4 排水系统根据需要,设计并安装排水系统,以预防挡土墙背后积聚的水分对墙体产生不利影响。

3.2 护坡施工方法3.2.1 土方开挖与清理根据设计要求,在护坡区域进行土方开挖,并清除土方开挖过程中产生的杂物。

3.2.2 土壤加固根据土壤的特性,采用合适的土壤加固措施,如夯实、植被种植等,确保护坡的稳定性。

3.2.3 植被种植在护坡面进行适当的植被种植,以保护土壤不受冲刷和侵蚀。

4. 施工安全措施4.1 安全培训施工前对施工人员进行安全培训,包括施工现场安全规范、操作规程等的培训,提高施工人员的安全意识。

4.2 安全设施设置必要的安全设施,如安全网、警示标志等,以确保施工现场的安全。

4.3 定期检查与维护定期检查施工现场的施工质量和安全状况,及时进行维护和改进。

5. 本文档所涉及附件如下:附件1:挡土墙设计图纸附件2:护坡施工进度计划附件3:材料采购清单...6. 本文档所涉及的法律名词及注释:6.1 挡土墙:土石、混凝土等构筑物,用于防止山体滑坡及坡面塌方。

挡土墙(护坡)施工方案

挡土墙(护坡)施工方案

挡土墙(护坡)施工方案一、工程概况1.工程名称:石柱电厂220KV送出(忠县石马输变电)工程2.建设地点:3.施工单位:4.监理单位:5.管理单位:6.工程规模:本工程为户外式变电站新建工程,变电站围墙内用地长192米,宽107.5米,围墙内占地面积19402平方米。

建设规模为:(1)主变压器:本期建设2×180兆伏安,最终规模3×180兆伏安,有载调压变压器,电压等级。

(2)220千伏部分:远期出线8回,本期出线4回。

本期及最终采用双母线接线。

(3)110千伏部分:远期出线16回,本期出线7回.,本期及最终采用双母线接线。

(4)10千伏部分:最终出线9回,单母线分段接线。

本期无出线。

(5)无功补偿:按典设和规程要求配置。

(6)对侧间隔:新建石马变电站220KV出线间隔2个,完善相关的土建及一、二次设备。

本工程主要由建筑物和室外构筑物组成。

110KV配电装置区,220KV配电装置区,10KV配电室、主变压器布置在变电站西面,主控通信室,电容器室。

7、工程建设地点及自然环境220kV石马变电站位于重庆市忠县忠州镇石马村,站内占地19402㎡,该站在石马村主公路旁。

站址呈长方向对角坡度,地面高程在580.58~592.90米之间,高差约12米。

变电站横向采用1.0%的坡度布置。

8.工程内容:站内挡土墙、护坡的基槽的开挖、基础砌筑、墙身砌筑等。

9.工作范围:根据设计施工图的要求,站内挡墙砌筑方式有衡重式和仰斜式两种,衡重式挡土墙有NA段、BC段、DE段、LM段,仰斜式挡土墙有EF段、GH段、HI段、JK段KL段、AB段,材料为M10水泥砂浆砌筑MU40片石石料应坚固不宜风化,其最小厚度不小于150mm,挡土墙表面原浆勾缝。

二、编制依据1、重庆市电力公司220kV忠县石马输变电新建工程挡土墙施工蓝图2、《工程测量规范》GB50026-933、《电力建设施工质量验收及评定规程土建工程》DL/T5210.1-20054、《建筑基坑支护技术规范》JGJ120-94;5、《变电站工程施工质量检验及评定标准》6、《建筑地基处理技术规范》GJ79-917、《砌筑砂浆配合比设计规程》JGJ98-20008、我司现有的技术力量,其他类似工程的施工经验以及我司编制的有关先进施工工艺,适用于本工程的施工技术和施工管理办法。

惠州龙门某110kV变电站站址边坡稳定性评价及支护设计

惠州龙门某110kV变电站站址边坡稳定性评价及支护设计

在 ,主要 为 风化 卸 荷裂 隙 。从 工 程边 坡 的统 计
结 果看 ,结构面 走 向主要为NN E,如 图1 ,主 要
发 育 的结 构 面走 向为N Nw和NNE。图2 为总 体
根据边 坡 高度 及破 坏后 果 的严 重性 ,本边
坡 为 一级 边坡 ,边坡 稳定 安全 系 数要 求为 , 圆
倾 结构 面 ,在 边坡 支 护 设计 中应 特 别注 意 同倾 结构面及 其与 陡倾结构面 对岩体 的切割关 系 。
32 土 坡 稳 定性 评 价 .
土坡 滑动 一般 采 用 圆弧滑 动法 ,本 次计 算
采 用fl nu法对 该人 工边坡进 行计 算,计算 图 el is e
见 图4 ,计算 结果见表 1 。
22 地 层 岩性 .
① 砂质粘 土
可 塑一 塑 ,稍湿 ,灰黄 色 、灰 白色 夹 肉红 硬
3边坡稳定性评价
31边坡物理力学特性指标及破坏模式分析 .
边 坡 整 体 高 度 为 33. , 整 体 坡 率 5 m
色 色 ,含 长石 、石英 ,见 黑云 母风 化 产物 ,手 捏可 碎 ,厚 度 为09 m ̄44 m。主要 为花 岗岩 .5 . 0 风化残 积层 。
图1总体结构面走向玫瑰 图
圈4 土坡圆弧滑动计算图
表 1 土坡 稳 定性 计 算
/P ka 计 算参数
1 7 2 . 08 i . 84
/ 。
r (N/ ’ / m) k
坡 高
1。m 2 S
1 5 .5 0
图2 总体的结构面倾向玫瑰 图
稳 定性 系数
2 . 21年 4 f ̄ 8 01 0月J f 2 l
岩 体结 构 面主 要为 原 生和 构造 节 理为主 ,

110KV变电站挡土墙及护坡

110KV变电站挡土墙及护坡

110k V工业变电站护坡挡土墙施工方案1 10 k V工业变电站项目部20 11年5月2 6日批准:________________________ 年 ____ 月__ 日审核:________________________ 年 ____ 月__ 日编写:________________________ 年 ____ 月__ 日110kV变电站挡土墙及护坡1、工程概况挡土墙及护坡本工程东南北三面挡土墙墙长总计约137m墙体采用MU4(片石砂浆勾缝,墙体厚度0.7M—1.2M,墙体坡度1: 0.35,每隔10- 15M设一道沉降缝,缝宽2cm,内用沥青麻纱塞填。

护面墙顶部高出地面至少10cm挡土墙上部围栏,围栏采用成品栏杆,立柱及竖栏采用全钢方形立柱,墙后用原土夯实。

道两侧3M处采用挂网喷浆处理,锚杆采用© 22螺纹钢长度2500mm间距2500m材2500mm梅花型布置,墙体外部用© 6钢筋网片,钢筋网片用U型卡固定,外部喷射C25砼2、编制依据2.1 《电力建设施工质量验收及评定规程第一部分:土建工程》(DL/T5210.1—2005)2.2 《电力建设施工及验收技术规范建筑工程篇》(建筑工程篇)(SDJ69- 87) 2.3《建筑地基基础工程施工质量验收规范》(GB50202- 2002)2.4 《建筑地基处理技术规范》(JG79—2002J220 —2002)3、作业前的条件和准备3.1技术准备3.1.1组织施工技术人员和主要施工人员审核图纸,会同业主和监理单位进行图纸会审3.1.2施工技术人员编制预算制定施工方案3.1.3提出施工材料预算及委托加工订货3.1.4进行验品评项目划分和业内资料准备3.1.5做好开工前的技术交底和培训工作3.1.6对施工区域进行规划设计,力求科学合理,并制定可行的文明工地管理办法3.2现场准备3.2.1做好测量定位工作3.2.2组织施工机具机械模板钢材棺材的进场和检查维修维护清点工作3.2.3组织材料进场及先期的加工配置工作324对施工平面进行合理的布置做好加工机具的安装325做好施工前的水电路接通铺设工作实行三通一平3.3 材料和设备根据施工图提供材料计划统一报给供应部门由其统一采购机械设备按照施工工程量的需要配备适当的机械机械必须在材料进场前安装调试完成3.4 安全器具施工必备安保用品如安全帽安全带3.5 其它施工完成部分在安装作业前挂警示语牌各专业利用土建结构时办理利用品作业申请单,报项目部负责人审批4. 施工方法及流程安排4.1开挖总体方案本工程护墙基础和围墙基础一起开挖护墙基础开挖深度0.00以下50cm地基为1:5斜坡坡向护墙内侧4.2 施工方法及要求4.2.1挡土墙及护坡施工挡土墙施工填方区基础必须进行强夯处理强夯方法与围墙强夯处理相同。

110kV变电站院墙护坡维修工程技术规范书

110kV变电站院墙护坡维修工程技术规范书

三、\技术规范及要求1、根据设计文件要求,本招标工程项目的材料、施工须达到现行中华人民共和国以及行业相关的工程建设标准、规范的要求。

2、工程概况根据变电站实际情况,围墙围围均实施M7.5浆砌石护砌。

护坡砌石厚0.45米,下铺300厚3:7灰土;下齿墙基础采用M7.5浆砌石砌筑,高1米,底宽1.1米,顶宽0.6米;压顶为C20砼,厚0.3米,护坡每10米做两毡三油分缝。

3、施工工序岸坡清理-买土方-人工清基-土料填筑=3:7灰土夯实-1:2修整边坡-碎石垫层-浆砌石护坡(下齿墙、护坡、压顶)主要施工方法(1)、岸坡清理按规范要求进行清基,主要包括:清基范围内树根、草皮、浮土、腐殖土、湿陷土、乱石等杂物全部清除干净,基面无积水。

清基完成后,及时请监理工程师验收并填写好隐蔽工程验收单,合格后方可进入下一道工序。

(2)、土料填筑土料填筑首先土料要符合设计要求,要保证无不合格土质,土块块径限制在5cm以内,优先采用砂土或碎石土。

填筑采用流水作业方式分层填筑,保持均衡上升。

施工时采用反铲挖掘机配合人工填筑碾压。

碾压为平行堤方向进行,每层土料的铺筑厚度不大于40cm。

相邻作业面的搭接碾压为平行堤轴线方向不小于0.5m,垂直堤轴线方向不小于3.0m。

碾压不到的部位,采用蛙式打夯机或人工夯实。

为保证斜坡面碾压质量,每层考虑超填50cm左右,每上升1~2m高程进行削坡,削坡采用人工配合挖掘机进行。

(3)、碎石垫层碎石粒径为5~20mm,洁净、无杂物,级配良好,具有透水性,质地坚硬,严禁采用风化石料。

碎石垫层铺设前,应完成碎石的各种检测,各项指标均合格后才能用于碎石垫层的铺垫。

铺垫前,应备足料。

碎石垫层铺筑厚度为10cm。

垫层铺筑施工前,利用样桩纵横拉线控制铺筑填厚度。

施工时,由三轮车或手推车装运至铺筑工作面,人工平料。

铺筑自坡底向上逐段进行。

利用平板振捣器和人力夯实相结合的方法进行垫层料的压实和整平。

砂砾石垫层铺设过程中,应对铺筑厚度、施工方法、接头、保护措施进行检查验收。

浅谈变电站三通一平的设计

浅谈变电站三通一平的设计

浅谈变电站三通一平的设计摘要:通过110kV卧龙谷变电站,介绍变电站中三通一平的设计内容和施工注意事项,即:征地及总平面及交通运输布置;土方平衡、挡土墙设计及护坡设计;围墙及大门设计;施工取水及施工用电。

通过本文的论述,表明变电站三通一平的内容环环相扣,互相牵制,我们应理论联系实际,做好每一个变电站的设计。

关键词:变电站;征地;总交;挡土墙;护坡。

1前言从变电站选址来说,为不占用基本农田和耕地,更多的变电站站址都坐落在山地上,因此在平整场地时,在满足变电站进站道路运输坡度的条件下,站址高挖深填,挡墙护坡支护是每个变电站都存在的问题。

土建部分的费用占整个变电站的投资费用已不可小觑。

本文通过一个110kV变电站工程实例,结合现行相关规程规范要求,说明变电站三通一平设计的要点及施工注意事项,尽可能做到安全、经济、合理,并保证变电站投运后的安全、可靠运行。

2三通一平设计2.1场地概况110kV卧龙谷变电站为室外常规布置变电站,站址场地位于云南省个旧市沙甸区冲坡哨乡冲坡哨村北北西侧,地貌位置处于鸡街溶蚀断陷湖积盆地东缘部位。

场地西侧有一冲沟,总体走向为北东—南西向,在场地附近近于南北向,并向南降低,冲沟长约2km,宽20~45m不等,冲沟遡源侵蚀作用强烈,在中上游段切割深度10~20m,沟岸边坡坡度一般在40~60°,局部有新的坍塌体或坐落成阶状,岸坡稳定性差。

根据《建筑抗震设计规范》(GB50011-2010)附录A.0.22,个旧市抗震设防烈度为7度,设计基本地震加速度为0.15g,第三组。

2.2征地图、总平面及交通运输布置2.2.1总交图设计根据电气一次专业提供的电气总平面布置图,配合线路专业,把电气平面布置图落在预先测绘好的地形图上,满足线路各个电压等级进出线要求,配合电气一次人员,调整进站大门方向,结合现有道路,使进站道路引接线路短。

布置总交时,应考虑西侧冲沟对变电站的影响,站址西侧距离冲沟边缘不小于20米。

土建主设人养成记-某110kV变电站边坡挡墙设计

土建主设人养成记-某110kV变电站边坡挡墙设计

土建主设人养成记-某110kV变电站边坡挡墙设计一、项目概况该变电站为110kV户内变电站,位于江西省。

该变电站共计3台110kV主变,10kV配电装置采用户内开关柜,110kV配电装置采用户内GIS,变电站围墙内尺寸42mX68m,其中配电装置楼轴线尺寸24mX49m,为三层钢筋混凝土框架结构,包括地下电缆层及地上两层。

根据电气总平面布置、线路进出线走向及城市规划要求,结合站址周围地形地貌及构筑物、道路、村庄的分布实况,站址居北偏东17°布置。

二、场地地形及地质情况2.1原始场地情况拟建场地地貌为剥蚀岗地,场地为斜坡地段,总体地势为南高北低微倾斜,地面自然坡度8.5~14.4%,局部(ZK1与ZK2之间)自然坡度达21%。

地面标高38.00~50.3m,相对高差12.30m。

图场地地形2.2场地设计标高变电站所在位置为小山包,站址区域无洪水位影响,主要基于进站道路运输主变的坡度要求,站址标高为41.7m。

变电站场地竖向布置采用平坡式布置。

2.3场地土层分布根据岩土报告,站址区土层自上而下为:①粉质粘土(Q2 el):主要成分以粉粘粒为主。

压缩模量平均值为7.37MPa,属中压缩性土。

该层全场地分布,钻探揭露场地内厚度0.70m~1.50m,局部(ZK3、ZK6)厚度3.10m、2.30m。

层顶标高38.42~49.71m。

②1强风化泥质粉砂岩:粉砂质结构,中厚层状构造,岩石质软,岩石坚硬程度分类属“软岩”。

全场分布,岩石风化强烈,揭露厚度为场地内0.70~1.40m,局部达2.00m,层顶埋深0.70~3.10m,标高37.12~47.71m。

②2中风化泥质粉砂岩:粉砂质结构,中厚层状构造,岩石风化中等,该层全场地分布。

岩石饱和单轴极限抗压强度标准值为3.7Mpa,软化系数平均0.30,属软岩。

揭露厚度为12.20~17.8m,平均厚度14.90m,层顶埋深为1.50~5.20m,层顶标高为35.72~46.50m。

变电站工程挡土墙施工方案

变电站工程挡土墙施工方案

.挡土墙、护坡施工技术举措一、工程概略1.1 工程概略本变电站工程站址总征地面积〔34.41 亩〕,此中围墙内占地面积。

全站新建进站道路长度20m,站内道路2300m2,围墙长度555m,主控综合楼、35kV 配电室总建筑面积 1090m2,主变根基及架构 3 台, 220kV、110kV 架构及设备支架〔包含地基办理及根基〕,220kV串补成套设备平台根基2 套,电容电抗器根基12 组,站用变根基 2 台等。

挡土墙工程地基办理采纳三合土〔水泥:石灰:碎石=2:2:6 〕换填。

工程部经过实地勘探,现场丈量,联合挡土墙施工图,拟订了挡土墙施工方案。

挡土墙及护坡工程量:5750m3。

二、编制说明2.1 编制依照1)?方山 220kV 变电站工程施工组织设计?2)?110kV- 1000kV 变电〔换流〕站土建工程施工质量查收及评定规程?〔Q/GDW 1183—2021〕3〕?国家电网公司输变电工程质量通病防治工作要求及技术举措?4〕?国家电网公司输变电工程标准工艺?5〕?输变电工程建设标准强迫性条则实行管理规程?Q/GDW10248-20216〕?电力建设安全工作规程?2.2 编制目的为保证工期、质量、安全、本钱及文明条件,编制出拥有针对性的施工方案,以指导施工顺利达成,在合同要求的工期内达标投产。

三、施工准备3.1 拟投入本工程的管理人员名单人员数目资格职责工程经理1拥有建筑师资格证施工组织管理工程总工1拥有中级职称施工技术管理技术员1拥有初级技术员资技术施工格证质量员1专职质检员质量查收安全员1专职安全员安全监察资料员1经查核合格,拥有资料管理取样员资格证劳动力配置按工程施工阶段投入劳动力状况工种级别施工先期施工中期施工后期砌筑工101510电工222抹灰工446丈量员111力工202010主要机械及工器具配置序号名称数目用途1搅拌机1搅拌2三轮车2运输3水泵2供水、排水4装载机1运输、上料四、主要施工方案及工艺流程施工流程挡土墙工艺流程:施工前准备→丈量放线→基面修整→根基开挖〔验槽〕→地基办理〔水泥:石灰:碎石 =2:2:6 〕→混凝土垫层铺设、浇筑→根基、挡土墙浆砌→勾缝→挡土墙根基土方回填。

挡土墙及护坡施工方案(一)

挡土墙及护坡施工方案(一)

挡土墙及护坡施工方案(一)引言概述:挡土墙及护坡施工是土木工程中常见的一项工作,它们在道路、河堤、高架桥等工程中起到了重要的作用。

本文将详细介绍挡土墙及护坡施工方案的具体内容,包括设计、选择材料、施工步骤等等。

通过本文的阐述,读者可以了解到挡土墙及护坡施工的关键要点,为实施该工程提供参考和指导。

正文:1.工程设计1.1 确定挡土墙和护坡的高度和长度1.2 考虑地质情况和水土保持要求1.3 选择适当的挡土墙类型(重力式、钢筋混凝土或混凝土块砌筑等)2.材料选择2.1 选择适当的填土材料,如砂土或粘土2.2 确定挡土墙和护坡的面层材料,如混凝土或砾石2.3 挑选适合的土工合成材料,如格栅或筏板3.施工步骤3.1 清理施工区域,确保平整且无障碍物3.2 进行地基处理,如加固或压实地基3.3 搭建挡土墙的支撑结构,如钢筋或木桩3.4 在支撑结构上逐层搭建挡土墙,并进行适当的固结工作3.5 进行护坡工作,包括铺设防腐层和护坡面层,确保坡面的稳定性和耐久性4.安全措施4.1 建立施工现场的安全警示标志4.2 确保施工人员佩戴个人防护装备,如安全帽和安全鞋4.3 采取适当的防护措施,如安装防护栏杆或搭建安全网5.质量控制5.1 进行施工过程中的质量检查,确保施工符合设计要求5.2 进行挡土墙和护坡的验收和测试5.3 持续监测挡土墙和护坡的稳定性和安全性总结:挡土墙及护坡施工方案是土木工程中不可或缺的一项工作。

通过合理的工程设计、选择适当的材料、正确的施工步骤以及严格的质量控制和安全措施,可以确保挡土墙和护坡的建设质量和施工安全。

本文提供了关于挡土墙及护坡施工方案的详细解析,希望对读者在实施该工程时有所帮助。

挡土墙及护坡施工方案

挡土墙及护坡施工方案

挡土墙及护坡施工方案挡土墙及护坡施工方案1.引言挡土墙及护坡施工方案是为了保护土地不受外界因素侵蚀及保持坡地的稳定性而设计的一种工程措施。

本旨在提供一个细化且详细的挡土墙及护坡施工方案,以便工程团队能够清楚了解每个步骤,明确和责任,并提高施工效率和质量。

2.工程背景2.1 工程位置在此处详细描述项目位置,并附上相关地图和照片。

2.2 工程目的在此处详细描述工程的目标和目的,包括保护土地、防止坡地滑坡等。

2.3 工程范围在此处详细描述工程的范围,包括挡土墙和护坡的建设。

3.技术要求此处细化描述挡土墙及护坡施工的技术要求,包括但不限于以下方面:3.1 土壤分析和挑选描述对土壤进行分析和挑选的方法,并明确要求符合某些特定标准。

3.2 地形测量和设计方案详细描述地形测量和设计方案的步骤和方法。

3.3 构造细节和土木工程详细描述挡土墙和护坡的构造细节和土木工程,包括使用的材料、施工方法等。

3.4 排水系统描述挡土墙和护坡的排水系统设计和安装,确保排水系统能够有效地排除积水。

3.5 施工期限和质量控制描述施工期限和质量控制的要求和标准。

4.施工步骤此处细化描述挡土墙及护坡施工的每个步骤,包括但不限于以下方面:4.1 地面准备工作描述在施工开始前需要进行的地面准备工作,包括清理现场、移除障碍物等。

4.2 土壤处理描述施工过程中对土壤进行处理的步骤和方法,包括挖掘、填充、压实等。

4.3 材料选择和准备详细描述挡土墙和护坡所需材料的选择和准备方法。

4.4 结构建设描述挡土墙和护坡的具体结构建设过程,包括基础处理、墙体搭建、护坡铺设等。

4.5 排水系统安装描述排水系统的安装步骤,包括管道铺设、连接等。

4.6 质量控制和验收描述施工过程中质量控制的要求和验收标准。

5.安全措施此处细化描述施工过程中需要采取的安全措施,包括但不限于以下方面:5.1 安全培训描述施工团队的安全培训要求,确保每个成员都了解并遵守安全规范。

5.2 防护设备描述施工过程中需要使用的防护设备,包括安全帽、护目镜等。

护坡和挡土墙

护坡和挡土墙

挡土墙和护坡的区别挡土墙:1.为稳定泥土自然坡面而设置的墙。

2.一种为抵抗除风压以外的侧向压力而建造的墙;尤指一道防止滑坡的墙。

护坡:河岸或路旁用石块、水泥等筑成的斜坡,用来防止河流或雨水冲刷。

放坡为了防止土壁塌方,确保施工安全,当挖方超过一定深度或填方超过一定高度时,其边沿应放出的足够的边坡。

这就是放坡。

土方边坡用边坡坡度和坡度系数表示。

工程中常用1:K表示放坡坡度。

K称坡度系数。

护坡指的是为防止边坡受冲刷,在坡面上所做的各种铺砌和栽植的统称。

桥址所在河段,河岸的凹岸逐年迎受水流冲刷,会使河岸不断地坍塌。

为保护桥梁和路堤安全,须在凹岸修筑防护建筑物。

此外,因设桥引起河水流向变化,冲刷河岸而危及农田和村镇时,也须在河岸修建防护建筑物。

这种建筑物通常又称为护岸。

护岸的形式有直接防护和间接防护。

直接防护是对河岸边坡直接进行加固,以抵抗水流的冲刷和淘刷。

常用抛石、干砌片石、浆砌片石、石笼及梢捆等修筑。

间接防护适用于河床较宽或防护长度较大的河段,可修筑丁坝、顺坝和格坝等,将水流挑离河岸。

依护坡的功能可将其概分为两种:(A)仅为抗风化及抗冲刷的坡面保护工,该保护工并不承受侧向土压力,如喷凝土护坡,格框植生护坡,植生护坡等均属此类,仅适用于平缓且稳定无滑动之虞的边坡上。

(B)提供抗滑力之挡土护坡,大致可区分为:(a)刚性自重式挡土墙(如:砌石挡土墙,重力式挡土墙,倚壁式挡土墙,悬壁式挡土墙,扶壁式挡土墙),(b)柔性自重式挡土墙(如:蛇笼挡土墙,框条式挡土墙,加劲式挡土墙),(c)锚拉式挡土墙(如:锚拉式格梁挡土墙,锚拉式排桩挡土墙)。

1.护坡是建筑在边坡上的附属工程,是起保护边坡不被雨水冲刷或边坡绿化作用的,而挡土墙是为了保护高路基减少放坡或保护河道等作用,它们之间没有特别的关系,有的护坡底角(力点)作用在挡土墙上,它们可以是单独的,也可以两两相帮衬,但护坡必须在边坡上.2.边沟是设置在挖方路基(路堑)两侧,排水沟是设置在填方路基(路基)两侧。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

110kV工业变电站护坡挡土墙




110kV工业变电站项目部
2011年5月26日
批准:____________ ________年____月____日审核:____________ ________年____月____日编写:____________ ________年____月____日
110kV变电站挡土墙及护坡
1、工程概况
挡土墙及护坡
本工程东南北三面挡土墙墙长总计约137m,墙体采用MU40片石砂浆勾缝,墙体厚度0.7M-1.2M,墙体坡度1:0.35,每隔10-15M设一道沉降缝,缝宽2cm,内用沥青麻纱塞填。

护面墙顶部高出地面至少10cm挡土墙上部围栏,围栏采用成品栏杆,立柱及竖栏采用全钢方形立柱,墙后用原土夯实。

道两侧3M处采用挂网喷浆处理,锚杆采用φ22螺纹钢长度2500mm间距2500mm×2500mm梅花型布置,墙体外部用φ6钢筋网片,钢筋网片用U型卡固定,外部喷射C25砼
2、编制依据
2.1《电力建设施工质量验收及评定规程第一部分:土建工程》(DL/T5210.1-2005)
2.2《电力建设施工及验收技术规范建筑工程篇》(建筑工程篇)(SDJ69-87)
2.3 《建筑地基基础工程施工质量验收规范》(GB50202-2002)
2.4 《建筑地基处理技术规范》(JG79-2002,J220-2002)
3、作业前的条件和准备
3.1技术准备
3.1.1组织施工技术人员和主要施工人员审核图纸,会同业主和监理单位进行图纸会审
3.1.2施工技术人员编制预算制定施工方案
3.1.3提出施工材料预算及委托加工订货
3.1.4进行验品评项目划分和业内资料准备
3.1.5做好开工前的技术交底和培训工作
3.1.6对施工区域进行规划设计,力求科学合理,并制定可行的文明工地管理办法
3.2现场准备
3.2.1做好测量定位工作
3.2.2组织施工机具机械模板钢材棺材的进场和检查维修维护清点工作
3.2.3组织材料进场及先期的加工配置工作
3.2.4对施工平面进行合理的布置做好加工机具的安装
3.2.5做好施工前的水电路接通铺设工作实行三通一平
3.3材料和设备
根据施工图提供材料计划统一报给供应部门由其统一采购机械设备按照施工工程量的需要配备适当的机械机械必须在材料进场前安装调试完成
3.4安全器具
施工必备安保用品如安全帽安全带
3.5其它
施工完成部分在安装作业前挂警示语牌各专业利用土建结构时办理利用品作业申请单,报项目部负责人审批
4.施工方法及流程安排
4.1开挖总体方案
本工程护墙基础和围墙基础一起开挖护墙基础开挖深度0.00以下50cm,地基为1:5斜坡坡向护墙内侧
4.2施工方法及要求
4.2.1挡土墙及护坡施工
挡土墙施工填方区基础必须进行强夯处理强夯方法与围墙强夯处理相同。

如遇粘性土地基和基底潮湿土上应夯实的基槽中铺100厚碎石垫层块石挡土墙用M40片石砂浆勾缝每隔10M-15M设一道沉降缝,缝宽2cm缝内用沥青麻絮填塞,填塞深度为15cm,原地面以上30cm设置泄水孔,为100mmpvc管,呈梅花形布置上下间距250cm,泄水孔铺设反滤布工布,工布尺寸30×30mm
4.2.2挡土墙上部围栏
4.2.1围栏基础为20cm高砼,每隔2.5m设一预埋件,铁件规格12×200×200,厚度为1.5mm
4.2.2围栏采用成品栏杆,立柱规格为□100mm×100mm厚度为2mm,横栏规格为□32mm×32mm,厚度为1.5mm,护网为20×20mm,立柱和栅栏采用热固性聚酯粉末静电涂装,防腐年限不小于10年,立柱基础为C30砼
4.3.3护坡位置在道路两侧道路两侧挡土墙上部2m处采用护坡处理,护坡采用挂网喷浆,挂网喷浆工艺流程:施工准备清理浮土布设空位钻孔清空注浆锚杆入孔卡锚杆头湿喷法喷射C25砼,锚杆垫块采用3mm厚钢板加工而成,尺寸为15mm×15mm钢筋网片,施工时U型卡入岩体不小于5cm
5.施工质量与材料质量
5.1防止开挖扰动保证开挖的精度的控制
1.挖掘机开挖边坡时,要保持坡面平顺防止超挖和扰动,零星欠挖且机械作业不能达到要求的部位以及坡面松散遗留土,均用人工跟进清理
2.边坡开挖,除遗留土外,应预留挖掘机斗齿没有扰动的保护层20cm,用人工进行跟进开挖。

人工开挖的精度,按照规范规定进行控制.
5.2原材料方面的措施
水泥砂钢筋进场前必须二次复检合格后方可使用,严禁使用过期不合格水泥
5.3测量放线
为确保位置精确,测量作为先导工序贯穿各施工环节。

本工程以确保工序施工精度为准则,凡为保证精度需要提供的基准线都及时给出,凡有关工序需要配合的检测都及时予以满足
施工中采用水准仪和钢盘尺结合控制水平标高,经纬仪控制中心线
5.4施工过程中必须做到:三交底四不许五检查六清楚制度,以确保工程质量贯彻到每人。

六、质量、安全、文明施工保证措施
1、严格把好原材料质量关,经试验不合格者,严禁使用。

2、现场检查要严格把关,切实做好质量自检和交接检工作,坚决做到上道工序不合格不移交下道工序施工。

3、技术交底全面、详细,并要有针对性。

4、轴线位置及标高必须由测量人员用仪器投设,施工队不得随意翻测。

5、专业工种必须经过培训且取得合格证者才能上岗操作。

6、坚持安全交底工作,安全交底要指出安全隐患,并要采取得力预防措施。

7、做好安全用电工作,电线线路按规定架设,采用三相五线制,每台机械加装触电保护器。

8、停用的设备必须拉闸断电,锁好开关箱。

9、负责保护所用设备的负荷线,保护零线接开关箱,发现问题及时报告解决。

10、搬迁或移动设备,必须经电工切断电源并妥善处理后进行。

11、大风、雨过后,安检人员应组织机电班对电气系统全面检查。

12、施工场地平整、洁净,道路畅通,操作面处施工完后,必须整洁,切实做到工完料净场地清。

13、每天施工前,召开班前交底会,由班组长布置当天的施工内容、操作要求和应注意的问题,严格执行操作规程。

14、施工现场应设警示牌。

15、施工现场不准任意拉线接电,用电设施的安装和使用必须符合安装规范和安全操作规程的要求。

16、施工现场工人必须严格佩戴安全帽,高处作业人员需佩戴安全带。
