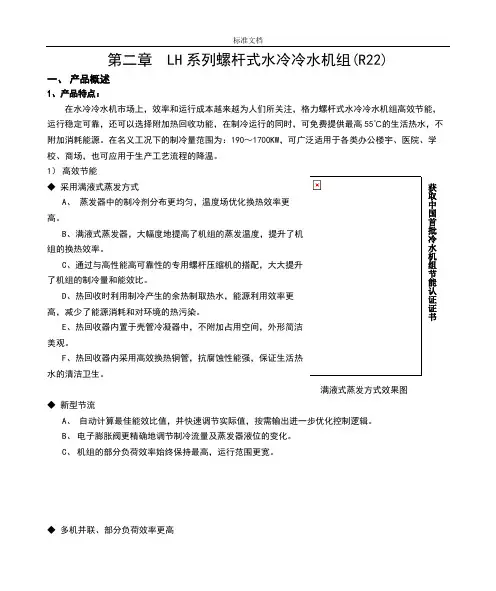

第二章 LH系列螺杆式水冷冷水机组(R22)
一、产品概述
1、产品特点：
在水冷冷水机市场上，效率和运行成本越来越为人们所关注，格力螺杆式水冷冷水机组高效节能，运行稳定可靠，还可以选择附加热回收功能，在制冷运行的同时，可免费提供最高55℃的生活热水，不附加消耗能源。
在名义工况下的制冷量范围为：190～1700KW，可广泛适用于各类办公楼宇、医院、学校、商场，也可应用于生产工艺流程的降温。
1）高效节能
◆采用满液式蒸发方式
A、蒸发器中的制冷剂分布更均匀，温度场优化换热效率更
高。
B、满液式蒸发器，大幅度地提高了机组的蒸发温度，提升了
机组的换热效率。
C、通过与高性能高可靠性的专用螺杆压缩机的搭配，大大提
升了机组的制冷量和能效比。
D、热回收时利用制冷产生的余热制取热水，能源利用效率更
高，减少了能源消耗和对环境的热污染。
E、热回收器内置于壳管冷凝器中，不附加占用空间，外形简
洁美观。
F、热回收器内采用高效换热铜管，抗腐蚀性能强，保证生活热
水的清洁卫生。
◆新型节流
A、自动计算最佳能效比值，并快速调节实际值，按需输出进一步优化控制逻辑。
B、电子膨胀阀更精确地调节制冷流量及蒸发器液位的变化。
C、机组的部分负荷效率始终保持最高，运行范围更宽。
获取中国首批冷水机组节能认证证书
◆多机并联、部分负荷效率更高
A、由于大部分运行时间处于非设计工况，在选择冷水机组时应注意：它不但要满足满负荷的设
计要求，并且在较低负荷时，以及冷却塔水温较低时也能高效运行，相同满负荷能效比的冷水机组，在部分负荷运行费用有时会相差10%以上。
B、部分负荷综合值（IPLV）真实有效反映部分负荷的性能指
标。
C、格力满液式多机并联技术，可设置双机并联运行，也可设
置单机独立运行，部分负荷运行时效率更高，IPLV值可高达
7.5。
部分负荷效果图
◆容量调节与机组负荷匹配
A、可根据用户需求进行有级或无级容量调节。
B、压缩机在最小负荷位置启动，可对制冷量进行无级调节。
C、无级滑阀调节强制输气，与实际负荷完全匹配。
2）高可靠性
◆严格实验流程
A、螺杆机组在线检测时，通过具有业内最先进的在线检测
系统（合肥机械研究所研制的，具有条形码管理系统以及采
用电脑全自动检测及判定的超大型在线检测系统）。
B、严格按照国标GB/T10870、GB/T18430等的要求执行。
测试图
◆可靠的回油系统
A、专门针对满液式冷水机组系统，设置低油位保护控制，完全杜绝了压缩机少油损坏的可能性。
B、机械分离和吸附分离相结合的一次及二次油分，保证了油的高效分离。
3）彩色图象显示控制中心
◆彩色显示中心（用户选配项）
A、大屏幕的全中文液晶显示（具有模式、时间、温
度、状态、曲线、调试参数、故障信息等显示、设置、查询功能）。
B、机组电源、运行、故障显示。
C、冷冻水、冷却水进、出水温度显示。
D、压缩机、蒸发器、冷凝器运行状态显示界面。
◆功能控制中心
彩色显示界面
A、低卸载启动功能、压缩机无级容量调节功能。
B、最短运转时间限制功能、定时开关机功能、压缩机油加热器控制功能。
C、记忆功能、自动控制冷冻水泵、冷却水泵、冷却塔风机运行功能。
4) 远程控制与集中控制中心（用户选配项）
◆远程控制中心
A、图形动态方式显示运行数据，界面友好、直观。
B、多机远程控制，可同时控制8台螺杆式冷水机组主机。
C、可通过MODBUS将螺杆机主机嵌入楼宇智能大厦BAS系统。
D、可接入楼宇自动化管理系统。
◆集中控制中心
A、集中控制中心可对冷水机组、冷水机组电动碟阀、冷却水泵、冷冻水泵、冷却塔电动蝶阀、冷冻水主管供/回水温度，冷却水主管供/回水温度，膨胀水箱液位、压差旁通阀等进行智能控制，根据末端设备负荷的变化自动控制水泵、冷却塔及冷水机组的启停和运行台数，并尽可能让整个机房系统运行在高效节能状态，实现无人机房。
B、集中控制中心能全面监控机房设备的运行状态，具有自诊断和现场诊断功能，能显示系统的相关运行状况及告警信息。
C、集中控制中心：具有良好的中文人机操作界面，能提供各项警报和文字显示。
D、集中控制中心能自动启动和停机，在设备有损坏时自动启动备用设备，采取保护措施，保证整个系统的安全运行。
E、集中控制中心能即时读取冷水机组的运行负荷、温度等参数；能够通过编程实现特定的操作程序，可设置不同权限级别的操作密码，具有自动存储档案数据及设备记录的功能。
F、智能化控制系统接口，可与国际名牌厂家BAS智能化系统通讯（具RS485接口）。
2、产品命名规则
型号示例：
LSBLG430HR表示名义制冷量为430kW的满液式半封闭双螺杆带热回收功能水冷冷水机组。
二、产品的性能与规格
1、产品外形图(触摸屏需单独定购)
LSBLG190H LSBLG290H LSBLG325H LSBLG430H
LSBLG480H LSBLG550H LSBLG650H LSBLG780H
LSBLG850H
LSBLG960H LSBLG1160H LSBLG1360H LSBLG1560H LSBLG1700H
2、产品性能参数表1）螺杆式水冷冷水机组
说明：
①机组按GB/T18430.1-2007标准设计、制造、检验。
②主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口，其交流接触器由用户自备。
③具体的机组参数以产品铭牌为准。
④如有特殊要求，可联系格力当地销售公司。
名义制冷工况
工作范围
2）螺杆式水冷冷水热回收机组
热回收技术就是将冷水机组向大气中排放的冷凝废热收集起来，制成热水，从而在某些应用场合达到节能的目的。
热回收一般有两种模式：一种是部分热回收，也称显热回收，其特点是热回收量比例较小，回收温度不高，对机组性能（COP）有促进作用；另一种是全热回收，也称潜热回收，其特点是热回收量比例高，回收温度可根据需求选择，热水温度要求高时会对机组性能（COP）有负面影响，但综合考虑系统整体性能仍有节能优势。
①以上数据基于部分热回收，热水温度进/出水温40/45℃。
②格力也可提供全热回收或热水温度更高要求机组，具体参数请联系当地销售公司。
③机组按GB/T18430.1-2007标准设计、制造、检验。
④主机提供冷冻水泵﹑冷却水泵﹑冷却塔的控制输出接口，其交流接触器由用户自备。
⑤ 具体的机组参数以产品铭牌为准。
3、产品能力修正
LSBLG190H修正
LSBLG325修正
LSBLG430H修正
LSBLG290H修正
LSBLG480H修正
LSBLG550H修正
LSBLG650H修正
LSBLG780H修正
LSBLG960H修正
LSBLG1160H修正
LSBLG850H修正
LSBLG1700H修正
三、产品的安装
1、安装基础与环境：
1) 安装基础
◆机组的安装基础必须是水泥或钢制结构，应能承受机器的运行重量，且上平面是水平的。
机组的
安装基础最好能预留排水槽。
◆参考机组的安装基础示意图，在基础上准确地安放
◆钢板及防振胶垫，待机组与地脚螺栓一起安装就位后再二次灌浆。
地脚螺栓的安装一般露出安装
平面约100mm。
机组安装基础示意图
单位：mm
2、外形尺寸与连接尺寸：
机组外形及连接尺寸图----单压缩机（LSBLG190H～LSBLG850H）
机组外形及连接尺寸图------双压缩机（LSBLG960H～LSBLG1700H）
格力螺杆式水冷冷水机组尺寸：单位：mm
3、安装及维修空间
①留出机组安装、操作、维修所需空间。
②机组安装处应能确保机器免受曝晒和雨淋；应尽量免受火、易燃物、腐蚀性气体或废气的影响；应预
留通风空间；应采取适当的措施，尽可能减小噪音和振动。
尺寸及运行空间示意图
单位：mm
4、产品电气安装：
机组电源线及断路器的选择
①电源线规格是指电缆架空敷设且使用环境温度为40℃时所选用的规格，断路器为温度40℃时所使
用，断路器为“D”型。
如果现场实际安装条件有所改变，请按照厂家提供的电源线、断路器规格书，酌情考虑降容量使用。
②电源线及断路器的选型和当地气候、土壤特性、电缆敷设方式等均有密切关系，此类机组工程项目通
常由设计院进行设计，最终以设计院按机组最大功率（电流）进行计算选型结果为准。
5、产品外部接线示意图
机组主电源及外接线示意图----LSBLG1160H(含)以下机组
机组主电源及外接线示意图----LSBLG1360H(含)以上机组
四、供货范围
S=标准配置件 O=用户自备件 P=用户选购件
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考。
