Protel99入门教程
Protel99入门、布线规则及快速制板流程
(13) 当本着以上原则,熟练设计工具的使用技巧以后,经过手工布线完成后,高频 电路为了提高系统的靠性和可生产性,一般都需要利用高级的 PCB 仿真软件 进行仿真。
•打印好的PCB图
打印的时候注意:
1、如果打印的是双面 的图纸,要注意将顶 层的图纸翻转一下;
2、打印时如果发现有 ;
❖
安全在于心细,事故出在麻痹。20.11.1020.11.1012:28:4812:28:48November 10, 2020
❖
加强自身建设,增强个人的休养。2020年11月10日 下午12时28分20.11.1020.11.10
❖
追求至善凭技术开拓市场,凭管理增 创效益 ,凭服 务树立 形象。2020年11月10日星期 二下午12时28分48秒12:28:4820.11.10
❖
人生得意须尽欢,莫使金樽空对月。12:28:4812:28:4812:2811/10/2020 12:28:48 PM
❖
安全象只弓,不拉它就松,要想保安 全,常 把弓弦 绷。20.11.1012:28:4812:28Nov-2010-Nov-20
❖
重于泰山,轻于鸿毛。12:28:4812:28:4812:28Tuesday, November 10, 2020
ProteL99教程_部分10

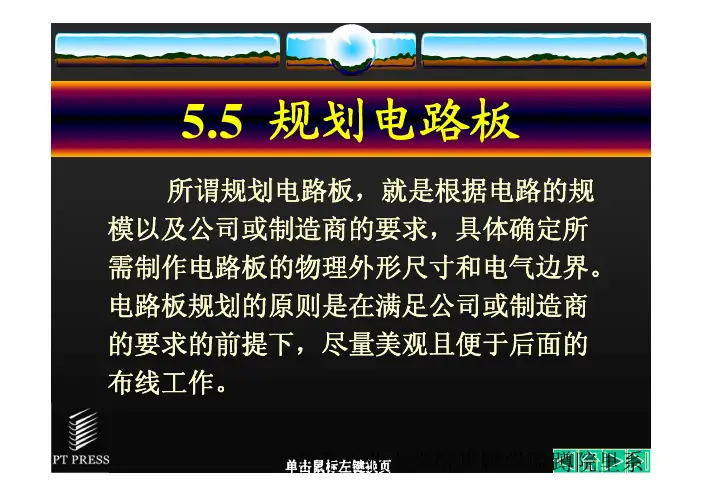

5.5规划电路板所谓规划电路板,就是根据电路的规模以及公司或制造商的要求,具体确定所需制作电路板的物理外形尺寸和电气边界。
电路板规划的原则是在满足公司或制造商的要求的前提下,尽量美观且便于后面的布线工作。
首先设定当前的工作层面为【Keep Out Layer 】。
单击下方的【KeepOutLayer 】标签即可将当前的工作层面切换到Keep Out Layer 层面,如图5-13所示。
在该层面上确定电路板的电气边界位置。
5.6 装入网络表与元件规划好电路板后,接着就是要装入网络表和元件。
网络表和元件是同时装入的。
网络表与元件的装入过程,实际上就是将原理图设计的数据装入印制电路板的设计系统PCB 的过程。
一、利用设计同步器装入网络表和元件的具体操作步骤如下。
在原理图编辑器中执行菜单命令【Design 】/【Update PCB 】,出现如图5-17所示的对话框。
二、利用原理图生成的网络表文件装入网络表和元件。
生成网络表的方法,可以在原理图的设计的工作环境下,执行菜单命令【Design 】/【Create Netlist…】,可以看到随后会出现网络表文件“*.net”。
在利用网络表文件装入网络表和元件时,可以在PCB 编辑器中执行菜单命令【Design 】/【Load Nets 】,出现如图5-22所示的装入网络表的对话框。
5.7 元件布局 5.7.1 元件的自动布局Protel 99 SE 提供了强大的元件自动布局的功能,可以通过程序算法自动将元件分开,放置在规划好的电路板电气范围内。
元件自动布局的实现方法可以执行菜单命令【Tppls 】/【Auto Placement 】/【Auto Placer…】,出现如图5-27所示的对话框。
对话框中选项的定义如下。
【Cluser Placer 】:成组布局方式。
【Statistical Placer 】:统计布局方式。
【Quick Component Placement 】:快速元件布局。
protel99用法

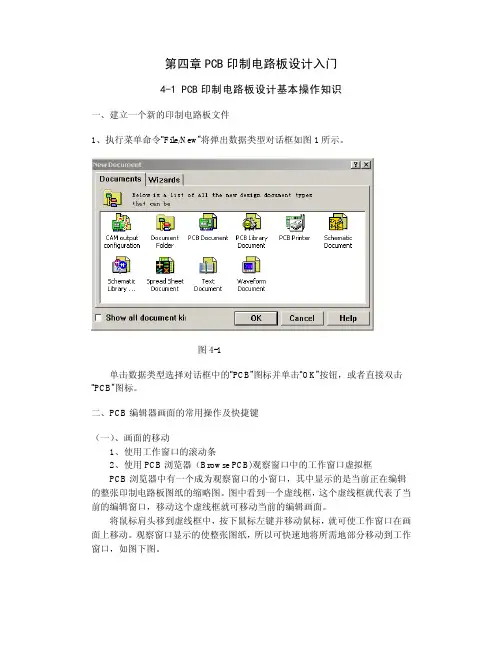

第四章PCB印制电路板设计入门4-1 PCB印制电路板设计基本操作知识一、建立一个新的印制电路板文件1、执行菜单命令“File/New”将弹出数据类型对话框如图1所示。
图4-1单击数据类型选择对话框中的“PCB”图标并单击“OK”按钮,或者直接双击“PCB”图标。
二、PCB编辑器画面的常用操作及快捷键(一)、画面的移动1、使用工作窗口的滚动条2、使用PCB浏览器(Browse PCB)观察窗口中的工作窗口虚拟框PCB浏览器中有一个成为观察窗口的小窗口,其中显示的是当前正在编辑的整张印制电路板图纸的缩略图。
图中看到一个虚线框,这个虚线框就代表了当前的编辑窗口,移动这个虚线框就可移动当前的编辑画面。
将鼠标肩头移到虚线框中,按下鼠标左键并移动鼠标,就可使工作窗口在画面上移动。
观察窗口显示的使整张图纸,所以可快速地将所需地部分移动到工作窗口,如图下图。
图4-2使用PCB浏览器中观察窗口移动工作窗口画面3、使用十字光标的自动滑动功能当PCB编辑器处于某中命令状态时(如正在放置焊盘、线条等),将鼠标移动到工作窗口时,光标会变成十字形,这时若移动光标到工作窗口边沿时,显示地画面将自动地向窗口内侧滑动。
这种自动滑动主要是用以执行某些命令的,也可以用来移动画面,且是手工放置元器件和手工布线中最方便的操作方式。
按鼠标右键(停止命令)可以停止自动滑动功能。
(二)、画面的放大、缩小及相关操作1、当前窗口画面的放大和缩小(1)菜单命令:放大——“View/Zoom In”,缩小——“View/Zoom Out”;(2)键盘上的快捷键:放大——[PageUp],缩小——[PageDown];(3)主工具栏中的按钮:放大——。
2、在当前窗口中显示整张图纸(1)菜单命令:“View/Fit Document”;(2)先后击键盘上的V、D键;(3)主工具栏中的按钮:。
4、仅显示图纸中的印制电路板(1)菜单命令:“View/Fit Board”;(2)先后击键盘上的V、B键。
Protel-99-SE中文教程-第四章-绘制原理图
4.1.3 新建项目与原理图文件
(1)开启Protel DXP (2)在D盘上新建一种Student文件夹用于存储新建旳原
理图文件。 (3)新建一种项目文件。 (4)执行菜单命令File | Save Project As将新建成旳项
目文件保存在D盘Student文件夹中,并命名为My work1,其扩展名仍为.PrjPCB。 (5)在新建旳项目文件中,新建一种原理图文件。 (6)执行新建原理图文件操作后,进入默认旳 Sheel1.SchDoc原理图编辑界面。
知识:不但要熟悉电路及其原理、元器件旳参数及选 用,还要熟悉世界各大元器件厂商旳升级换代产品, 新型元器件旳封装,做许多绘图外旳详细工作。
在绘制过程中还要进行许多编辑操作,即涉及一 般旳移动、复制、粘贴等编辑,也涉及各类元器件旳 属性编辑,必要时,还要进行自定义元件旳操作,另 外,系统设置、页面设置、模板设置等软件应用旳专 业知识对绘原理图也起着主要旳作用。
图4.1 设计原理图旳常规流程图
创建项目文件和原理图文件 设置图纸参数 调入元件库 放置各类元器件 进行布局和布线
文件保存和打印输出
4.1.2 常规设计环节
开启Protel DXP,新建设计项目是设计图 纸旳第一步操作,当然并不是一定要建立项目 文件后才能够建立原理图文件,虽然没有项目 文件,也能够利用原理图编辑器建立一种自由 旳原理图文件(Free Schematic Sheets),保存 后它不属于任何项目。这种功能,在只想画出 一张原理图而不做任何其他后续工作时,显得 比较以便。后来假如需要时,依然能够把这个 原理图文件添加到其他项目文件中去。
提醒:伴随在“关键字过滤栏”中输入旳 关键字不同,Place Res2按钮也会发生相应旳 变化,如关键字为Cap,则按钮变成Place Cap, 元件放置措施相同。
Protel 99SE简易操作指南
第一章电子线路CAD概述一、电子线路 CAD 有关的基本知识1.原理图设计原理图:用图形符号表示出电路原理即各元器件之间的逻辑关系的图形(表达电路设想和构思)。
图形符号:元器件、连线、电连接点(Junction)2.PCB 设计印刷电路板(PCB):通常把在绝缘材上,按预定设计,制成印制线路、印制元件或两者组合而成的导电图形称为印制电路。
而在绝缘基材上提供元器件之间电气连接的导电图形,称为印制线路。
这样就把印制电路或印制线路的成品板称为印制线路板,亦称为印制板或印制电路板。
PCB 应用:几乎能见到的电子设备都离不开它,小到电子手表、计算器、通用电脑,大到计算机、通迅电子设备、军用武器系统,只要有集成电路等电子无器件,它们之间电气互连都要用到 PCB。
PCB 作用:它提供集成电路等各种电子元器件固定装配的机械支撑、实现集成电路等各种电子元器件之间的布线和电气连接或电绝缘、提供所要求的电气特性,如特性阻抗等。
同时为自动锡焊提供阻焊图形;为元器件插装、检查、维修提供识别字符和图形。
二、Protel99 EDA 软件基本知识电子设计指实现一个电子产品从设计构思、电学设计到物理结构设计实现全过程,其最基本的完整过程为:1.电路原理设计2.电路信号仿真3.产生网络表及其它报表(原理图与印刷图的主要接口)4.印刷电路板设计5.信号完整性分析三、Protel99 运行环境及安装基本界面由四个部分组成:菜单栏、工具栏、项目管理器窗口、设计窗口(标题栏、项目卡)。
1.菜单栏功能:进行各种命令操作、设置各种参数、进行各种开关的切换组成:●开始启动时:File、View和Help三项及系统菜单项File 用于文件管理View 用于切换管理器、状态栏、命令行开与关Help 用于打开帮助文件●进入设计后:加入其它若干功能项菜单栏属性设置:定制菜单栏(用 Mouse 双击菜单栏前图标即进入设置窗口)2.设计窗口全部组成菜单栏主工具条设计管理器●设计浏览器:用于管理设计数据库●浏览管理器:浏览库管理(如元件库管理器、封装库管理器)设计管理器切换标签:切换设计浏览器和浏览管理器设计工作站:显示当前网络下进行同一项目设计时的工作状态设计工作组:用设定用户的操作权限设计主界面:设计工作的操作界面文件切换标签:用来切换当前被激活的文件状态栏:显示当前设计状态命令栏:当前用户正在使用或可以使用的命令搜索式帮助系统菜单(设计浏览器主菜单)功能:主要用来设置客户端的工作环境和各服务器的属性启动:在面板上单击 Mouse 右键或用Mouse 左键点击图标●Server...服务器设置(管理所有服务器):安装、打开、停止、安全性、属性等。

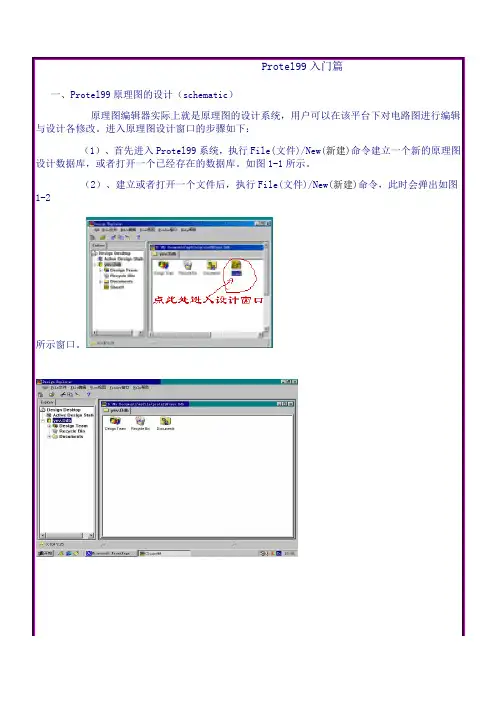

Protel99入门篇
3)、新建文件将会打包在当前所创建的文件(原理图设计数据库文件)中,系统把系统默认文件名改为你所想生成文件名后,点击图标即可进入原理图设计平台,进行原理图的设计与编辑。
如图1-3所示。
(4)、进入设计窗口后,可以在首先执行design(设计)/Options(选项)菜单下设置图纸的风格和大小尺寸等,具体参数设置如下:a、图纸方向的设置。
在执行design/options后弹出的对话框中,选择sheet options 选择进行设置。
其中landscape是横向,而portait则是纵向图纸设置。
图1-3b、设置图纸颜色(图纸边框底色)。
Border选择项用来设置边框颜色,在选择了此项时,系统会弹出颜色对话框,你只需选择所需颜色后点击OK键后即可。
Scheet是设置图纸底纹颜色。
在选择该选择页后同样会弹出颜色对话框,设置方法同上。
c、系统字体的设置。
在点击Design/options后,选择change system font 按钮,则可弹出字体对话框,您可以进行字体设置了。
d、电气节点的设置。
在document options 对话框中,Electrical grid 单选项是对电气节点的设置,如果选择此项,则系统就会将光标自动移动到它的搜索半径内,并且在该点上显示一个圆点。
e、在document options 对话框中,选择organization 则是进行文档属性,名称,设计单位等进行设置。
(5)、在设置好以上基本的内容后,则对原理图编辑平台半截元件库。
(有些不同的元件可能半截不同的元件库,要根据自己所设计的原理图选择所要加载的元件库,具体参照本网站上有关具体说明。
这里以基本元件库加以说明)执行desig/Add/remove library菜单,来打开对话框,在弹出的对话框中,选择Design Explorer 99\Library\sch文件夹下的文件类型为*.ddb的库元件文件,这里选择 Miscellaneous Devices。
Protel99 基础教程(包括自制元件库)
"不爽"
先来打开SCH文件,选中教学提供的那个SCH零件库, 文件,选中教学提供的那个 零件库, 先来打开 文件 零件库 然后选编辑,进入SCH零件编辑器 然后选编辑,进入 零件编辑器
在这个现有的库中新建一个SCH零件
先以做一个SCH电阻零件为例子说明一下,请注意看图中所有的中文注释!
要注意SCH零件的管脚的电气连接有效点是有讲究的! 仔细看一下下面这个图,注意看中文注释!
先把制式转换一下,改为公制
新建一个PCB封装 封装 新建一个
2.
之后会出现这个对话框,是一个傻瓜精灵,选择取消, 因为我们要做一个完全属于自己的封装
注意:在做之前一定要把封装的起始位置定位成绝对中心, 否者做好后的封装无法正常调用!
如果对默认的封装名不满意,就需要改一个自己喜欢的
这个是用来设置网格的标准,属于是个人喜好问题
6.添加新的零件库 添加新的零件库
7.下面这个就是具体的添加方法了 下面这个就是具体的添加方法了
做好这些我们就可以开始 进行画一个漂亮的
SCH格式的原理图了
>>
开始画原理图啦! 开始画原理图啦 首先要先设置一下,去掉讨厌的网格显示
在这里我们利用先前添加好的SCH零件库做一个简单的 零件库做一个简单的SCH格式原理图, 格式原理图, 在这里我们利用先前添加好的 零件库做一个简单的 格式原理图 然后进行自动布线 如何调出SCH零件进行并且进行属性设置
用这个方法可以给零件库中的零件改名字
最后是保存你的所有劳动成果,要提取的你的新零件需要重新启动PROTEL99SE
到这里,我们已经学会了如何来做SCH零件了, 下面我们再来看看如何做一个
PCB
封装
Protel99se入门级学习资料3
创建原理图元件库尽管Protel99se软件自带了许多不同种类、不同型号的元件,但是随着电子技术的发展,某些新型电子器件(如A TMEGA8单片机)及非标元件(如各种类型的继电器),在Protel99se软件自带的元件库中是找不到的。
要使用这些元器件,就必须实现自行创建。
下面介绍创建原理图元件库的方法,同时介绍如何将Protel99se软件自带元件库中的元件拷贝到自己的元件库中,以及如何自行绘制元件。
对于相应元件封装库的创建,我们将在下一节中讲述。
一、启动原理图元件编辑器,并创建“通用元件.ddb”原理图元件库。
1.如图5.1所示,依次单击Protel99se主窗口的File(文件)/New(新建)菜单。
图5.12.执行上述命令后,弹出图5.2 “新建设计数据库”对话框。
图5.2 新建设计数据对话框3.将Database File Name文本框中的文件名更改为“通用元件.ddb”,如图5.3。
图5.34.点击图5.3中的(浏览)按钮,弹出图5.4保存文件对话框。
5.点击“保存在(I):”下拉列表框中的按钮,将文件存储路径更改为/Program File/Design Explorer99SE/Library/Sch,图5.5。
图5.56.点击按钮,就可一把“通用元件.ddb”保存在Sch文件夹中,如图5.6。
图5.6注意:将自行创建的元件库保存在Sch文件夹中的主要目的是:使自行创建的元件库与Protel99se本身的元件库具有同等地位,7.点击按钮,弹出图5.7窗口。
8.双击图标,打开“通用元件.ddb”数据库文件夹,如图5.8。
图5.89.依次单击图5.8中的File/New菜单,弹出“选择文件类型”对话框,如图5.9。
图5.9 选择文件类型10.双击图标,启动原理图元件编辑器,如图5.10。
图5.1011.先将原理图库文件名改为“通用元件.lib”,然后双击图标,弹出图5.11所示编辑原理图元件窗口。
Protel 99使用简易教程
Protel 99使用简易教程:一、建立数据库文件新建一个数据库文件,正确选择路径,一般是自己新建的一个文件夹内,不要建立在系统原来的文件夹内,特别是系统的库文件里,否则会导致有些库文件无法使用。
二、建立原理图文件一般我们在建好的数据库文件的Documents文件夹里新建原理图或者PCB等其他可编辑的文件。
在新建的文件类型选项如下说明:(未作说明的文件可自己查阅书籍)PCB Document——印制电路板图PCB Library Document——自建器件封装库Schematic Document——原理电路图Schematic Library Document——自建器件库(原理图)选择好了要建立的文件后才可以使用,进行绘图等工作。
在选择好了类型以后,给文件起个名字,一般名字能代表你的电路的内容,便于以后的查找。
然后就可以进入电路原理图的编辑。
(进入的办法是用鼠标左键双击新建的文件)三、原理图的编辑原理图编辑窗口被打开以后,首先要添加必须的库文件才可以调出器件进行绘图。
方法是:在左边中间的位置下拉条中选中Library,点击Add/Remove按键,然后在窗口中选择想要添加的库文件。
一般地,我们必须要添加的库是:miscellaneousdivice.ddb,在这个库中包含了所有我们需要的基本器件。
添加好了以后我们就可以开始画图了。
放置元器件的方法是:单击鼠标右键,选择Place part,然后依次输入元件的名字(在库里的名字),代号,类型,以及封装等就可以了。
这时元件就粘在鼠标上了,在你要放置的位置单击鼠标左键,器件就被放置好了。
然后进行连线,单击鼠标右键,选择Place wire,这时鼠标就变成一个十字叉,用鼠标左键就可以画图了。
注意千万不要用Place line进行连线。
画线的时候,连接器件时线不要超过器件管脚,要不就会出现一个节点,造成不必要的错误。
放置节点的时候可以选择最上一层下拉菜单中的Place—Junction即可。
protel99教程
PROTEL 99原理图设计基础
2.1电路原理图的设计步骤 一、电路板设计的一般步骤 1、 2、 3、 4、 分为四个主要步骤: 电路原理图设计 产生网络表 印制电路板的设计 生成印刷电路板报表
二、电路原理图设计的一般步骤:
2.2原理图设计工具
一、主工作界面介绍
二、电路原理图设计工具栏
1、 主工具栏; 2、 图面的放大与缩小 (1) 使用快捷健(page up/page down) (2) 使用菜单命令 (view)
第八章 PCB印刷电路板基础
常用的术语
1、单面板,双面板,多层板; 2、元件的封装; 1)针脚式零件封装(DIP); 2)芯片载体封装(LCCC等)(STM); 3、焊盘(Pad)和过孔(Via)(焊点和导孔); 4、铜膜导线及飞线; 5、丝印层。
8.2 印制电路板布线流程
1、新建一个PCB文件(准备好原理图、网络表等); 2、规划电路板(尺寸,元器件的封装,单面或双面等); 3、参数设置; 4、装入网络表及元器件的封装; 5、布置元器件; 6、自动布线和手工调整 7、PCB文件的输出
单个元器件的移动 多个元器件的移动 元器件的旋转 取消元器件的选择 剪贴拷贝元器件 元器件的删除 元器件的排列与对齐(Edit/Align
编辑元器件的属性
3.7 元件的连接
常用三种方法进行原理图的绘制
1、利用绘制原理图工具栏
2、利用菜单命令 3、利用快捷键
3.7.1
使用绘制电路工具 绘制总线 绘制总线 出入端口
7、设置系统字体(…change system font) 8、设置光标(preferences/Graphical editing /cusor)
第三章 电路原理图设计及绘制
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化(EDA)软件工具,用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步:创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单,然后选择“新建”。
3. 在弹出的对话框中,选择“新项目”,然后单击“确定”。
4. 输入项目名称和文件夹路径,然后单击“确定”。
第二步:绘制电路原理图1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“电路原理图”,然后单击“确定”。
3. 在绘图区域中,使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步:设计电路板布局1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“电路板布局”,然后单击“确定”。
3. 在布局编辑器中,可以放置和布线电子元件,设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步:进行电路仿真和验证1. 单击“项目”菜单,选择“新建文档”。
2. 在弹出的对话框中,选择“模拟”,然后单击“确定”。
3. 在仿真工作区中,可以设置仿真参数和仿真模型,运行仿真并查看结果。
第五步:生成Gerber文件1. 单击“文件”菜单,选择“发布”。
2. 在弹出的对话框中,选择“Gerber文件”,然后单击“确定”。
3. 设置Gerber文件生成的选项,并选择生成的文件夹路径,然后单击“确定”。
通过以上步骤,您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
protell99简单教程
protell99教程1.1 电路板设计步骤一般而言,设计电路板最基本的过程可以分为三大步骤。
1. 电路原理图的设计电路原理图的设计主要是PROTEL099的原理图设计系统(Advanced Schematic)来绘制一张电路原理图。
在这一过程中,要充分利用PROTEL99所提供的各种原理图绘图工具、各种编辑功能,来实现我们的目的,即得到一张正确、精美的电路原理图。
2. 产生网络表网络表是电路原理图设计(SCH)与印制电路板设计(PCB)之间的一座桥梁,它是电路板自动的灵魂。
网络表可以从电路原理图中获得,也可从印制电路板中提取出来。
3. 印制电路板的设计印制电路板的设计主要是针对PROTEL99的另外一个重要的部分PCB而言的,在这个过程中,我们借助PROTEL99提供的强大功能实现电路板的版面设计,完成高难度的等工作。
1.2 绘制简单电路图1.2.1 原理图设计过程原理图的设计可按下面过程来完成。
(1)设计图纸大小Protel 99/ Schematic后,首先要构思好零件图,设计好图纸大小。
图纸大小是根据电路图的规模和复杂程度而定的,设置合适的图纸大小是设计好原理图的第一步。
(2)设置Protel 99/Schematic设计环境设置Protel 99/Schematic设计环境,包括设置格点大小和类型,光标类型等等,大多数参数也可以使用系统默认值。
(3)旋转零件用户根据电路图的需要,将零件从零件库里取出放置到图纸上,并对放置零件的序号、零件封装进行定义和设定等工作。
(4)有原理图布线利用Protel 99/Schematic提供的各种工具,将图纸上的元件用具有电气意义的导线、符号连接起来,构成一个完整的原理图。
(5)调整线路将初步绘制好的电路图作进一步的调整和修改,使得原理图更加美观。
(6)报表输出通过Protel 99/Schematic提供的各种报表工具生成各种报表,其中最重要的报表是网络表,通过网络表为后续的电路板设计作准备。
protel99实用基础入门教程
去掉已添加库
添加
确定
Page 43
§1.2 原理图元件制作
添加自定 义元件库
§1.3 原理图布局
对于元件名信息不全 的元器件,建议用通 配符*和?
Page 44
快速查 找元件
不清楚元件在哪个 库中,则用元件查 询查找元件
§1.2 小结
本小结要求: 1. 熟悉原理图库元件编辑器中主要的快捷键 2. 熟练掌握手工绘制元件具体操作步骤 3. 熟练掌握利用库元件绘制其他元件步骤 4. 学会报表生成及规则检查 5. 学会添加/删除零件库 6. 注意引脚电气功能与属性设置及定位
新建一个. ddb文件
Page 11
Page 12
§1.1 Protel环境设置
此项默认即可 自定义.ddb文件名 修改ddb文件路径
§1.1 Protel环境设置
Page 13
设置访问密码 最后确定
Page 14
§1.1 Protel环境设置
设计组:设定设计小组成员 回收站:存放临时性删除文档 设计管理器:文件管理编辑和 访问权限
选择元 件库
提取元件按Tab 键修改属性后 再单击放置
输入元件的首 英文字母可快 速查找元件
Page 47
提取元件
双击元件可提取
不清楚元件在哪 个库中,则用元 件查询查找元件
零件库名称 元件封装 元件序号 元件型号
确定
Page 48
§1.3 原理图布局
注意: 封装和序号是元件的关 键属性,必须设置;并 且序号在整个工程中是 唯一的,不能重复。
§1.0 前言
原理图的绘制 原理图包括:
元件标志(Symbol)、导线、电源、输入输出端 口 原理图输入步骤: 1、查找所需原理图库文件并加载; 2、绘制所需元件; 3、绘制原理图; 4、注释原理图;
protel99培训教程-PCB部分
Protel99培训教程-PCB部分一、Protel99介绍Protel99是一款非常流行的PCB(Printed Circuit Board,印刷电路板)设计软件,它在用于电路设计领域有着广泛的应用。
该软件能够快速地绘制、布线和模拟电路,设计者可以通过它进行快速的原型开发。
此外,它还具有成本低、生产效率高等优点。
二、PCB基础概念1.PCB的构成PCB一般由电路层、接口层、面板层组成。
•电路层:主要用于连接元件•接口层:主要用于面板布局•面板层:主要用于安装边框和连接件在设计PCB前,需要对其所组成的各个部分有一个清晰的认识,这样才能更好更快地使用该软件。
2.PCB设计流程PCB设计流程主要包括以下环节:•电路设计:包括电路图设计以及整个电路的构成。
•PCB布局:将电路图转化为PCB板,并在这个过程中对其进行布局。
该过程包括了元件放置、布线、模拟布局以及核验。
•PCB板加工:对PCB板进行钻孔、蚀刻、印板等加工处理。
在PCB设计过程中,需按照以上几个步骤操作。
3.Protel99介绍Protel99是一个很好的PCB设计软件,它可以方便、快捷地完成电路设计和布局的过程。
同时它可以直接转换为PCB板生产所需的Gerber格式,这一点极大地便利了用户。
三、Protel99 PCB设计实例操作PCB设计其实并不难,只要我们能够掌握一些基础知识和使用技巧,就能够完成它。
下面我将举一个简单的实例,展示Protel99 PCB设计的具体操作方法。
1.新建工作空间打开Protel99软件,选择File-New New Workspace from Template。
这样就可以创建一个新的工作空间,用以进行电路设计和布局。
2.导入旧电路文件选择File-Import行,导入电路图文件。
3.添加新元件在工作空间中,我们需要添加新的元件,素有选择Design、Component这里可以自由选择元件。
4.元件连接将元件放到电路图上之后,还需要将这些元件进行连接。
ProteL99教程_部分1
西北工业大学院里蹲学院蹲院里系
1.3 Protel 99 SE的操作环境及特点
1.3.1 专题数据库管理环境 1.3.2 原理图设计环境 1.分层次组织设计功能 2.强大的元件及元件库的组
西北工业大学院里蹲学院蹲院里系
4.丰富的封装元件库及便简
的元件库编辑和组织操作
5.智能化的基于形状的自动
布线功能
6.可靠的设计校验
西北工业大学院里蹲学院蹲院里系
1.4 电路板设计的基本步骤
一般而言,设计电路板最基本的过程 可以分为以下3大步骤。
1.电路原理图的设计
电路原理图的设计主要是用Protel 99 SE的原理图设计系统来绘制电路原理图。
西北工业大学院里蹲学院蹲院里系
西北工业大学院里蹲学院蹲院里系
2.产生网络报表
网络表可以从电路原理图中获得,同 时Protel 99 SE也提供了从电路板中提取 网络表的功能。
3.印制电路板的设计
印制电路板的设计主要是利用Protel 99 SE的PCB设计系统来完成印制电路板 图的绘制。
西北工业大学院里蹲学院蹲院里系
第2章 原理图设计
西北工业大学院里蹲学院蹲院里系
同时它还包含一个具有专业水准的PCB信 号完整性分析工具、功能强大的打印管理 系统、一个先进的PCB三维视图预览工具。 此外,Protel 99 SE还包含一个功能强大的 基于SPICE 3f5的模/数混合信号仿真器, 使设计者可以方便地在设计中对一组混合 信号进行仿真分析。 同时,它还提供了一个高效、通用的 可编程逻辑器件设计工具。
protell99 使用教程和操作
一原理图知识点1 放置原理图符号以及属性设置2 连线,放置网路标号,放置电源3 电气检查以及生产网路表4 添加原理图符号库操作演示1 建立一个设计文件 File / New图 1 新建设计文件图2 命名◆在 Database File Name 后面输入设计文件名称,不要更改文件后缀 .ddb图3 保存◆点击Browse 选择文件保存路径。
注意:一个设计项目最好单独建立一个文件夹,此文件夹用来放置此项目设计的全部文件。
一定要记住文件保存路径。
不要采用软件的默认路径。
图4 保存路径图5◆保存之后出现图5界面,双击第三个图标。
以后建立原理图,PCB等文件都要放在第三个图标内。
图6◆在空白处,右击鼠标,选择 New,出现图7图7 新建原理图◆新建原理图选择 Schematic Document ,之后单击 OK图8双击即可打开原理图进行原理图设计。
◆给原理图文件重新命名。
在文件图标上右击。
在出现菜单中选择Rename 如图9图 9 重新命名原理图文件图 102 添加库,放置原理图符号及其属性设置1)添加原理图符号库◆在右侧栏中点击 Add/Remove图 11◆找到要添加库文件,选中之后,点击 ADD,然后点击OK,如下图 12图 13图 14图 152)放置器件符号在右侧的Libraries 里选择合适器件放置电阻 RES2找到 RES2 双击左键或者点击Place ,移动鼠标将器件符号放到合适位置,连续单击左键会放置若干个电阻,假如不再放置电阻,则鼠标右击即可。
如下图图16图17其他器件符号放置与此相同。
3)属性设置原理图符号放置之后,需要对其属性设置。
例如电阻阻值等其他参数。
双击原理图中一电阻。
出现图18图18 属性设置说明: Lib Ref ——原理图符号名Footorint——封装Desianat——元件编号Part ——元件参数如电阻大小示例如下图193 画原理图原理图放大缩小 PageUp PageDown1)符号移动在要移动符号上单击鼠标,拖拽可以移动符号。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se 进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中,并且设计元件的属性第二步:设计元件的属性,包括封装,名称,元件属性等第三步:在protel99se中设计中,放入网络标号.在同一原理中,所有相同的网络标号,在图纸中,表示同一网络结点第四步:设点电源地第五步:在protel99se中,我们放好元件,设计是电源和接地后,我们就可以画线了如上图所示,我们已经绘制了一个基本的SCH原理图,这个原理包括了基本的电源,负载,以及接地,并且接好了线,下一课,我们将介绍如何时快速将这些图,转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课,我们绘制好SCH原理图后,在这一节课开始,我们介绍,如何将SCH转化成PCB文件,在这一节课,我们主要给大家讲解,如果新建PCB文件以及载入封装图.第一步:在Documents目录下,新建一个PCB文件,PCB文件即是我们存放PCB电路的文件第二步:在导航栏中,选择Libraries这一项,这可以让我们在导航栏中,显示当前可以放的封装库,以供选择第三步:浏览封库以及增加protel99se封装库第四步:选择封装库并且增加到当前PCB文件中:第五步:增加好封装库后,我们就要以选择和使用些元件了第六步:在protel99se绘制PCB图是,有一个单位的选择,可以使用公制以及英制,可以如下图切换,也可以命名便用protel99se快捷健“Q”切换经过上边的设置后,我们一步即可以将所绘的原理图,转成我们需要的PCB 文件图。
下一课我们将介绍,如何将SCH转为PCB文件Protel99se教程四:将SCH转为PCB文件本节课,我们介绍,如何快速的将绘制好的SCH文件转为PCB文件,首先,我们打开刚开始时我们绘制的SCH原理图,我们可以用使用protel99se菜单栏的view-Fit All Objects命令,以查看所有的元件,也可以使用protel99se快捷键,V-F ,快速实现这功能第一步:将SCH转为PCB图型如上图所示,protel99se开始,有一个非常实用的命令,就是Update PCB,就直直接将SCH直接转为PCB文件,而不用生成网络表再导入第二步:对SCH转换为PCB的一些选项第三步:确认转换SCH到PCB第四步:SCH中的元件以及连线,已经转化为PCB文件了,大家如图所示第五步:在Protel99se中,如果需要对一个元件进行旋转,我们可以用mouse 按住元件后,按空格键进行旋转第六步:绘制PCB图的外形绘制PCB的外形图,我们需要在PCB的外形层Keep-Out Layer中画线,画出的紫色线,则是PCB的外形了第七步:将元件放进PCB中Protel99se教程五:protel99se的自动布线在上一节课的protel99se教程中,我们给大家演示的是,如何快速的将SCH 原理PCB,也就是将元件转到PCB中,在这一节课,我们主要给大家讲解的是何在protel99se快速布线,我们在这节课当中,主要使用的是自动布线功能,在实际的PCB布线工作当中,我们多数情况,还是使用手工布线的,这些内容,我们也会给大家详细讲解..第一步:测量PCB板外形大小在上一节课,我们给大家讲解了如何画了一个PCB的外形,这节课,我们首先测量一下PCB外形大小,看是否合适.首先,我们将系统单位转为公制,如下图可以在菜单中转换,也可以使用protel99se快捷键"Q"切换使用测试工具,在protel99se中的Reports-Measure Distance这一项,可以测试两点中的距离,我们也可以使用prote99se快捷键"CTRL+M",快速测试两点的距离.在protel99se的测量时候,我们需要注意的是,测量哪个层中两点的距离,我们需要将测量的层置为当前工作层,这样在测量的过程当中,就可以捕捉端点了.第二步:在protel99se中调整元件位置在protel99se中,拖动元件,就可以移动元件了,需要旋转元件,我们则需要对准元件用MOUSE按中,然后按空格键,我们上PCB图中的所有元件,调整到上图位置.第三步:检查PCB文件及连接我们将电路图放大,将会看到在各个焊盘上,都有标示出元件的网络结点号.这使我们可以知道实际的连接是否正确.第四步:使用protel99se的自动布线功能在protel99se当中,我们使用菜单Auto Route --ALL,这将会进入自动布线工作界面第五步:自动布线选项第六步:protel99se自动布线完成到这里,使用protel99se自动布线已经完成,在一下课,我们将给大家讲解,如何在protel99se当中创建自己的元件库Protel99se教程六:创建原理图元件库在我们平时使用protel99se进行电路以及PCB设计的时候,系统自带的元件库和PCB封装库,只有一小部分,大部份元件的元件库以及封装库,我们都需要自己制作,使用protel99se,我们可以很容易的制作自己需要的元件库,以供使用,在本节protel99se教程中,我们就是给大家演示,如何制作自己的SCH元件库第一步:进入protel99se的原理图编辑器第二步:新建一个元件第三步:绘制SCH元件以及放入元件的管脚第四步:给新建的元件改名第五步:绘制制元件的外形以及放入说明文字绘制好元件库,我们可以保存好,那么,我们绘制的元件,将会保存进入我们的元件库当中了,我们在画SCH原理图的时候,就可以调用这些元件了.在下一课当中,我们将给大家讲解,如何制作PCB封装库.Protel99se教程七:创建PCB元件封装在上一节课当中,我们给大家讲解了如何制作SCH原理图的元件库,这一节课,我们给大家讲解的是如何制作protel99se封装,在我们制作好元件好,需要制作对应的封装库,以供PCB设计所用.第一步:进入protel99se封装制作界面在PCB设计界面当中,我们可以在导航样的封装选择器中如下图操作,进入protel99se封装制作界面第二步:选择编辑的单位可以有英制和公制.也不一定是一定是公制的,因为有很多元件的单位定义都是英制的,如PIN的引脚距离是10mil,也就是2.54CM,大家可以根据实际情况,选择合适的单位制,在操作当中,我们可以用protel99se快捷键"Q"切换第三步:新建一个元件封装第四步:元件封装向导由于我们是制作自己的元件,所以我们所有东西都是制作,也不需要向导,在这里,我们选择取消,直接进入编辑器第五步:确认操作界面中心确认这一步,是为了使我们制作的元件封装,在绝对中心,那么,我们在以后调用元件封装的时候,就可以在元件的中心中拖动了第六步:更改元件的名字修改元件的封装名,以后我们在原理图中,编辑元件,填入封装名的时候,就是填入这个名字了第七步:编辑介面的一些定义第八步:元件的编辑及管脚的命名在我们放入的元件焊接脚,在这里,我们需要和元件库中的序号对应,建立起对应的管脚对应关系第八步,测量各元件的距离我们画完后,就测量一下各管脚的单位,检查一下和实际元件是否合适Protel99se教程八:protel99se原理图设计的高级应用在我们PCB资源网的前边的protel99se教程当中,我们给大家讲解了如何绘制一个简单的原理图,以及如何将SCH原理图转为PCB,再有就是创建SCH元件,以及如何建立protel99se封库,有了上边的这些知识,大家可以对protel99se 进行一些工作了,在这一节课当中,我们主要给大家讲解一下,在protel99se的绘制原理图环境当中,我们通过一些设置,使我作的工作更加方便,提升PCB设计效率.以及平常在使用protel99se的时候,一些高级的应用.protel99se的原理图高级技巧一::进入SCH设置菜单.在原理图设计环境当中,我们先选择Design菜单下边的options,将会进入原理图的设置页面protel99se的原理图高级技巧二:设置protel99se原理图的工作页面,我们可以对照下边,对SCH环境进行设置protel99se的原理图高级技巧三:对元件单方向3脚零件的反转技巧操作protel99se的原理图高级技巧四:如何在元件试库中搜索元件protel99se的原理图高级技巧五:退出时分步关闭各个原理图设计窗口protel99se的原理图高级技巧六:使用DDB数据库去portel文件进行管理protel99se的原理图高级技巧七:对只需要的文件进行单独输出Protel99se教程九:protel99se中PCB设计的高级应用在上一节我们PCB资源网的protel99se教程当中,我们给大家讲解了在protel99se进行原理图设计中的一些高级应用技巧,在这一节protel99se教程当中,我们将给大家讲解的是,在protel99se的电路图,也就是PCB设计中的一些高级应用技巧,通知本节的课程,大家在设计PCB的时候,可以提高不少效率.第一:将不同的网络结点线,用不同的颜色标识第二:对焊盘进行"补泪滴"第三:在protel99se中如何覆铜第四:打印PCB是,焊盘如何显示中间为空第五:如何在PCB中快速到到要找的元件第六:在protel99se中增加汉字第一步:安装好PROTEL99SE,运行主菜单下的“放置>汉字”第二步:在弹出的菜单中进行相应的设置:1设置要输入的汉字,2设置汉字所在的层,3设置字体和字号大,4小选择文字为空心的还是实心的效果,5设置好以后确定,这样系统就已经记下了你的设置,以备随时调用。
