Zigbee无线单片机CC2530的介绍

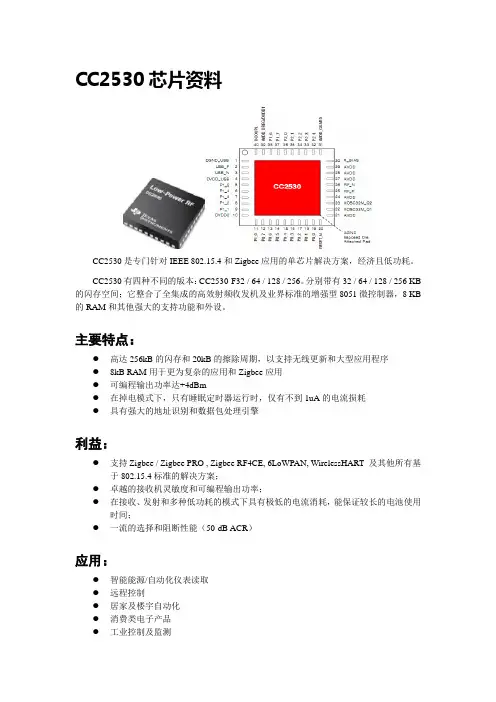

CC2530芯片介绍
CC2530芯片资料CC2530是专门针对IEEE 802.15.4和Zigbee应用的单芯片解决方案，经济且低功耗。
CC2530有四种不同的版本：CC2530-F32 / 64 / 128 / 256。
分别带有32 / 64 / 128 / 256 KB 的闪存空间；它整合了全集成的高效射频收发机及业界标准的增强型8051微控制器，8 KB 的RAM和其他强大的支持功能和外设。
主要特点：●高达256kB的闪存和20kB的擦除周期，以支持无线更新和大型应用程序●8kB RAM用于更为复杂的应用和Zigbee应用●可编程输出功率达+4dBm●在掉电模式下，只有睡眠定时器运行时，仅有不到1uA的电流损耗●具有强大的地址识别和数据包处理引擎利益：●支持Zigbee / Zigbee PRO , Zigbee RF4CE, 6LoWPAN, WirelessHART 及其他所有基于802.15.4标准的解决方案；●卓越的接收机灵敏度和可编程输出功率；●在接收、发射和多种低功耗的模式下具有极低的电流消耗，能保证较长的电池使用时间；●一流的选择和阻断性能（50-dB ACR）应用：●智能能源/自动化仪表读取●远程控制●居家及楼宇自动化●消费类电子产品●工业控制及监测低功耗无线传感器网络CC2530芯片参数特性：可最大化通信范围的101dBm链路预算（101dBm link budget）可最小化干扰源影响的业界一流的选择性（Best in class selectivity）可最大化电池供电器件使用寿命的灵活低功耗模式（Flexible low-power modes）功能强大的5通道DMA引擎（Powerful 5-channel DMA engine）用于远程控制应用的IR生成电路(IR generation circuitry)高达256K的闪存（Up to 256k Flash）CC2530开发套件通过深圳市无线龙科技有限公司的CC2530-PK的开发系统，让您充分了解、熟悉和使用CC2530。
基于CC2530的Zigbee无线传感网络的设计与实现
基于CC2530的Zigbee无线传感网络的设计与实现1. 引言1.1 基于CC2530的Zigbee无线传感网络的设计与实现概述Zigbee无线传感网络是一种低成本、低功耗、短距离的无线通信技术，适用于物联网领域。
本文基于CC2530芯片，对Zigbee无线传感网络的设计与实现进行了探讨和研究。
在传感网络中，节点之间通过无线通信实现信息传输和数据交换，构建起一个相互协作的网络体系。
CC2530芯片作为一种低功耗、高集成度的无线通信芯片，具有良好的性能和稳定性，非常适合用于Zigbee无线传感网络的设计。
本文将通过介绍Zigbee无线传感网络的原理与技术、CC2530芯片的特点，以及网络拓扑结构设计、节点通信协议设计和能量管理设计等方面的内容，来探讨基于CC2530的Zigbee无线传感网络的设计与实现方法。
通过对设计与实现结果进行分析，可以了解到该系统的性能和可靠性。
同时，也会探讨存在的问题，并展望未来的发展方向。
这将有助于进一步完善基于CC2530的Zigbee无线传感网络系统，提高其在物联网应用中的实际效果和应用前景。
2. 正文2.1 Zigbee无线传感网络原理与技术Zigbee无线传感网络是一种基于IEEE 802.15.4标准的低成本、低功耗、短距离无线通信技术。
它主要用于构建小型自组织的自动化控制系统，适用于各种物联网应用场景。
Zigbee网络采用星型、树状和网状等不同的拓扑结构，其中最常见的是网状结构，可以实现节点之间的多跳通信，提高网络覆盖范围和可靠性。
节点之间可以通过广播、单播和多播等方式进行通信，实现数据的传输和控制。
在Zigbee协议栈中，包括物理层、MAC层、网络层和应用层。
其中物理层负责传输数据，MAC层处理数据的接入控制，网络层负责路由和组网，应用层实现具体的应用功能。
通过这些协议层的配合，可以实现数据的可靠传输和快速响应。
Zigbee网络还支持多种不同的信道选择和能量管理机制，可以根据具体的应用场景来选择最适合的工作模式，以实现最佳的性能和功耗平衡。

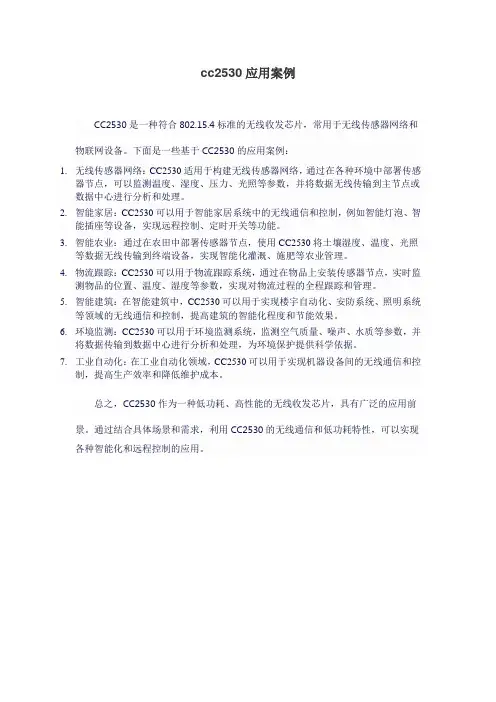

cc2530应用案例
cc2530应用案例
CC2530是一种符合802.15.4标准的无线收发芯片，常用于无线传感器网络和物联网设备。
下面是一些基于CC2530的应用案例：
1.无线传感器网络：CC2530适用于构建无线传感器网络，通过在各种环境中部署传感
器节点，可以监测温度、湿度、压力、光照等参数，并将数据无线传输到主节点或数据中心进行分析和处理。
2.智能家居：CC2530可以用于智能家居系统中的无线通信和控制，例如智能灯泡、智
能插座等设备，实现远程控制、定时开关等功能。
3.智能农业：通过在农田中部署传感器节点，使用CC2530将土壤湿度、温度、光照
等数据无线传输到终端设备，实现智能化灌溉、施肥等农业管理。
4.物流跟踪：CC2530可以用于物流跟踪系统，通过在物品上安装传感器节点，实时监
测物品的位置、温度、湿度等参数，实现对物流过程的全程跟踪和管理。
5.智能建筑：在智能建筑中，CC2530可以用于实现楼宇自动化、安防系统、照明系统
等领域的无线通信和控制，提高建筑的智能化程度和节能效果。
6.环境监测：CC2530可以用于环境监测系统，监测空气质量、噪声、水质等参数，并
将数据传输到数据中心进行分析和处理，为环境保护提供科学依据。
7.工业自动化：在工业自动化领域，CC2530可以用于实现机器设备间的无线通信和控
制，提高生产效率和降低维护成本。
总之，CC2530作为一种低功耗、高性能的无线收发芯片，具有广泛的应用前景。
通过结合具体场景和需求，利用CC2530的无线通信和低功耗特性，可以实现各种智能化和远程控制的应用。
2-CC2530简介
CC2530外设
强大的5通道DMA IEEE802.15.4MAC定时器，通用定时器（一个16 位定时器，一个8位定时器） IR发生电路（IR 中断） 具有捕获功能的32-kHz睡眠定时器 硬件支持CSMA/CA 支持精确的数字化RSSI/LQI
CC2530外设
ledio.h
#ifndef _LEDIO_H_ #define _LEDIO_H_ #include <ioCC2530.h> #define LED_2 P1_1 extern void IoInit(void); extern void Delay(unsigned int time); #endif
CC2530基础开发
CC2530芯片
CC2530 是基于2.4-GHz IEEE802.15.4、ZigBee 和 RF4CE 上的一个片上系统解决方案。其特点是以极 低的总材料成本建立较为强大的网络节点。 CC2530 芯片结合了RF 收发器，增强型8051 CPU， 系统内可编程闪存，8-KB RAM 和许多其他模块的 强大的功能。如今CC2530 主要有四种不同的闪存 版本：CC2530F32/64/128/256，分别具有 32/64/128/256KB 的闪存。其具有多种运行模式， 使得它能满足超低功耗系统的要求。同时CC2530 运行模式之间的转换时间很短，使其进一步降低能 源消耗。
main.c
#include <ioCC2530.h> #include "ledio.h" main() { IoInit(); while(1) { LED_2 = 0; Delay(20); LED_2 = 1; Delay(20); } }

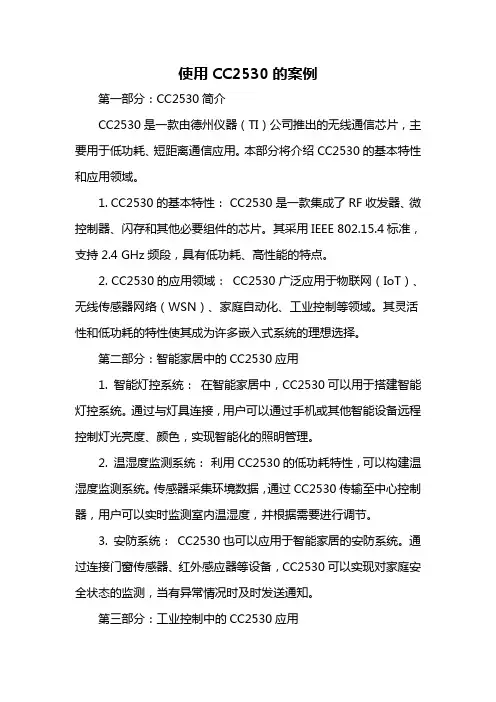

使用cc2530的案例
使用CC2530的案例第一部分：CC2530简介CC2530是一款由德州仪器（TI）公司推出的无线通信芯片，主要用于低功耗、短距离通信应用。
本部分将介绍CC2530的基本特性和应用领域。
1. CC2530的基本特性：CC2530是一款集成了RF收发器、微控制器、闪存和其他必要组件的芯片。
其采用IEEE 802.15.4标准，支持2.4 GHz频段，具有低功耗、高性能的特点。
2. CC2530的应用领域：CC2530广泛应用于物联网（IoT）、无线传感器网络（WSN）、家庭自动化、工业控制等领域。
其灵活性和低功耗的特性使其成为许多嵌入式系统的理想选择。
第二部分：智能家居中的CC2530应用1. 智能灯控系统：在智能家居中，CC2530可以用于搭建智能灯控系统。
通过与灯具连接，用户可以通过手机或其他智能设备远程控制灯光亮度、颜色，实现智能化的照明管理。
2. 温湿度监测系统：利用CC2530的低功耗特性，可以构建温湿度监测系统。
传感器采集环境数据，通过CC2530传输至中心控制器，用户可以实时监测室内温湿度，并根据需要进行调节。
3. 安防系统：CC2530也可以应用于智能家居的安防系统。
通过连接门窗传感器、红外感应器等设备，CC2530可以实现对家庭安全状态的监测，当有异常情况时及时发送通知。
第三部分：工业控制中的CC2530应用1. 无线传感器网络（WSN）：在工业控制领域，CC2530常用于构建无线传感器网络。
通过无线连接传感器，实现对工业环境参数的实时监测，提高工业系统的智能化水平。
2. 远程设备监控：利用CC2530的远距离通信能力，可以实现对分布在不同位置的设备的远程监控。
工程师可以通过中心控制器远程管理和维护设备，提高工业生产的效率和可靠性。
3. 智能物流跟踪系统：在工业物流中，CC2530可以用于物品的实时追踪和监控。
通过与传感器和GPS模块结合，实现对物流过程的实时监测，提高物流运输的效率和安全性。
CC2530简介
CC2530的典型应用
输入输出匹配：当使用单极子的一个不平衡天线，需要用一个巴伦来对性能 进行优化，我们可以采用低成本分立电感或电容来实现，这里主要运用 C262,L261,C252,L252. 如果使用了诸如折叠偶极子这样的平衡天线，巴伦可以忽略。
1.8V片上稳压器：用以提供1.8V的数字逻辑电压，采用这一个稳压器要求用一 个去耦电容C401来获得稳定运行效果。
➢ ADC：支持7到12位的分辨率，带宽范围为7-30kHz,在DC与音频转换时，能够 使用8个输入通道。
➢ AES加密/解密内核：CC2530用128位的AES算法进行加密或解密数据，从而保 证了ZigBee网络层和应用层的安全要求。
➢ USART0和USART1分别被配置为一个主从或一个UART，其功能是为RX和TX提供 双缓冲，以及硬件流控制。
➢ 调试接口：用于内部电路调试，具有两线串形接口 ➢ I/O控制器：负责所有的通用的I/O引脚
无线设备
CC2530具备一个IEEE802.15.4兼容无线收发 器，其中的RF内核控制模拟无线模块，另 外它还提供了一个连接外部设备的端口， 从而可以发出命令和读取状态，操纵各执 行电路的事件顺序。同时无线设备还包括 数据包过虑模块和地址识别模块。
10
dbm
125
℃
2
kV
500
V
推荐运行条件
最小值
运行环境温度范围，TＡ -40
最大值 125
单位 ℃
运行供电电压
2
3.6
V
CC2530的电气特性
参数
测试条件
数字稳压器开启，16-MHz RCOSC运行，没有无线模块，晶振或外设活动。 中等CPU活动：正常内存访问，没有RAM访问
cc2530工作原理(一)
cc2530工作原理(一)CC2530工作原理简介CC2530是一款常见的无线通信芯片，广泛应用于物联网领域。
它采用TI公司的Zigbee技术，具有低功耗、长距离传输、自组网等特点。
本文将从浅入深解释CC2530的工作原理。
Zigbee无线通信技术Zigbee是一种低功耗、短距离、低速率的无线通信技术。
它基于IEEE 标准，并在其上添加了网络协议和应用层协议。
Zigbee网络采用网状拓扑结构，由一个协调器和多个终端设备组成。
CC2530芯片作为终端设备连接到Zigbee网络中。
CC2530芯片结构CC2530芯片包括处理器、收发器、外设等组件。
•处理器：CC2530采用8051内核的8位微控制器，用于控制全芯片的各个模块。
•收发器：CC2530集成了的射频收发电路，可以与其他设备进行无线通信。
•外设：CC2530还包含了GPIO、UART、I2C等外设接口，用于连接外部设备。
CC2530的工作原理步骤1.启动和初始化：CC2530芯片上电后，处理器将通过引脚配置、时钟设置等完成初始化。
2.Zigbee网络加入：CC2530通过射频收发电路与协调器进行通信，发送加入网络的请求。
3.网络配置：协调器接收到CC2530的请求后，根据网络配置规则为CC2530分配网络地址，并将其加入到Zigbee网络中。
4.数据收发：CC2530可以通过射频收发电路与其他设备进行数据收发。
它采用插槽访问方式，即在协调器规定的时间插槽内完成数据传输。
5.自组网：CC2530可以自动组网，根据网络拓扑结构自动选择路由路径，实现数据的可靠传输。
6.低功耗管理：CC2530具有低功耗特性，可以根据需要切换不同的功耗模式，延长电池寿命。
总结CC2530是一款基于Zigbee无线通信技术的芯片，通过与协调器的通信，实现与其他设备之间的无线数据收发。
它采用自组网和低功耗管理技术，为物联网应用提供了一种可靠的通信解决方案。
以上就是CC2530的工作原理的简要介绍，希望对读者有所帮助。
zigbee的cc2530超声波测距
(一) ZigBee 通过超声波传感器水深采集本模块主要实现通过单个 zigbee 终端节点驱动超声波模块采集液位深度信息回传到 PC 机上显示。
2530 介绍本创新项目使用的 Zigbee 芯片为 CC2530 ，它集成了业界领先的高性能 RF 收发器、增强型工业标准的 8051 微控制器，具有接收灵敏度高和抗干扰性强的特点。
CC2530 根据需要有四种不同FLash 版本：CC2530F32/64/128/256 ，本次选择Flash 为 256K 的片子。
它具有多种运行模式以及短的模式切换时间，保证了其超低功耗的特点。
CC2530 的结构大致可以分为三块： CPU 和存储模块、电源时钟及外部设备模块、无线模块(图 1-1 为 CC2530 最小系统)。
主要特点如下：(1) .高性能、低功耗的 8051 微控制器内核；(2) .适应 2.4 GHz IEEE 802.15.4 的 RF 收发器；(3) .电源电压范围宽(2.0〜3.6 V );(4) .看门狗、电池监视器和温度传感器；(5) .具有8路输入8〜14位ADC ;(6) .2 个支持多种串行通信协议的 USART, 1 个红外发生电路；(7) .个通用的 16 位和2个8位定时器；(8) .高级加密标准(AES)协处理器；(9) .1 个通用 I/O 引脚，2 个具有 20 mA 的电流吸收或电流供给能力；(10) .小尺寸 QLP-40 封装，6 mm X6 mm。
图2-1CC2530最小系统2超声波测距模块简介超声波模块使用的是US-100，本模块可实现2cm~4.5m 的非接触测距功能, 拥有2.4~5.5V的宽电压输入范围，静态功耗低于2mA，自带温度传感器对测距结果进行校正，同时具有 GPIO，串口等多种通信方式，内带看门狗，工作稳定可靠。
主要技术参数:超声波测距系统通过zigbee模块的cc2530芯片向通过串口超声波探头的引脚TX发送一个0x55的指令，超声波探头发射超声波，超声波向前传播。
基于CC2530及ZigBee协议栈设计无线网络传感器节点
基于CC2530及ZigBee协议栈设计无线网络传感器节点基于CC2530及ZigBee协议栈设计无线网络传感器节点近年来，随着物联网技术的快速发展，无线传感器网络（WSN）应用正在不断增加。
无线传感器节点作为WSN的重要组成部分，可以实时监测环境中的各种参数，并将数据传输到数据中心进行处理和分析。
本文将介绍基于CC2530芯片和ZigBee协议栈设计的无线网络传感器节点。
一、CC2530芯片介绍CC2530芯片是德州仪器（Texas Instruments）公司推出的一款低功耗、高性能的无线SoC芯片。
它集成了8051微控制器核心和IEEE 802.15.4无线收发器，提供丰富的外设接口，并支持多种通信协议，如ZigBee、RF4CE、ZigBee RF4CE、SP100和6LoWPAN。
其低功耗特性使其成为设计低功耗无线传感器节点的理想选择。
二、ZigBee协议栈简介ZigBee是一种低功耗、短距离无线通信技术，主要用于自动化控制、智能家居和工业应用。
ZigBee协议栈分为应用层、网络层、MAC层和物理层。
应用层负责定义各种应用场景下的数据交换格式和协议，网络层负责网络拓扑管理和路由选择，MAC层负责对数据进行处理和封装，物理层负责无线信号的发送和接收。
三、无线网络传感器节点设计基于CC2530芯片和ZigBee协议栈，设计了一种低功耗的无线网络传感器节点。
该节点由CC2530芯片、传感器模块、电源管理模块和外设接口组成。
1. CC2530芯片：作为无线SoC芯片，CC2530芯片集成了8051微控制器核心和无线收发器。
8051微控制器核心负责控制节点的各种操作，如数据采集、数据处理和通信控制。
无线收发器负责与其他节点进行通信，通过ZigBee协议栈实现数据的传输和接收。
2. 传感器模块：传感器模块负责实时监测环境中的各种参数，如温度、湿度、光照等。
通过与CC2530芯片的接口进行数据传输，将采集到的数据传送给CC2530芯片进行处理和分析。
cc2530芯片
cc2530芯片
CC2530是一种低功耗42.4dBm输出功率的SoC系列芯片。
该芯片采用了802.15.4无线通信协议，主要用于低功耗应用，如无线传感器网络、家庭自动化和工业自动化等领域。
CC2530芯片集成了一个8位的8051微控制器和一个2.4GHz RF收发器，支持多种无线网络协议，包括IEEE 802.15.4、ZigBee和6LoWPAN等。
它还具有许多其他特性，如128KB 的闪存和8KB的RAM，可通过I2C、SPI和UART等接口与外部设备进行通信。
CC2530芯片具有低功耗的特点，它可以在睡眠模式下消耗非常少的电流，从而延长电池寿命。
此外，它还支持多种低功耗模式，如快速唤醒、定时唤醒和外部中断唤醒等，可以根据应用需求选择合适的功耗模式。
CC2530芯片在无线通信方面具有很高的稳定性和可靠性。
它采用了频率跳变技术和自适应低干扰接收技术，可以在高干扰环境下保持良好的通信质量。
此外，它还支持数据加密和身份验证等安全功能，确保通信数据的安全性。
CC2530芯片具有灵活的应用开发平台。
它支持多种开发工具和软件库，如CC2530EM、CC2530DK和Z-Stack等，可以帮助开发者快速开发和测试应用程序。
此外，CC2530芯片还支持OTA（Over-The-Air）升级功能，可以通过无线方式更新固件和软件。
总的来说，CC2530是一种功能强大、低功耗且可靠的无线通信芯片。
它在无线传感器网络、家庭自动化和工业自动化等领域具有广泛的应用前景。
通过利用其丰富的特性和灵活的开发平台，开发者可以实现各种创新的无线应用。
Zigbee无线单片机CC2530介绍
第三章 ZigBee无线单片机TI 公司的CC2530是真正的系统级SoC芯片,适用于2.4GHz IEEE 802.15.4,ZigBee和RF4CE应用。
CC2530包括了极好性能的一流的RF收发器，工业标准增强型8051 MCU，系统中可编程的闪存，8KB RAM，具有不同的运行模式，使得它尤其适应超低功耗要求的系统，以及许多其它功能强大的特性，结合德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。
CC2530可广泛应用在2.4-GHz IEEE 802.15.4系统， RF4CE遥控控制系统，ZigBee系统，家庭/建筑物自动化，照明系统，工业控制和监视，低功耗无线传感器网络，消费类电子和卫生保健等领域。
3.1 CC2530芯片的特点CC2530是一个真正的用于2.4-GHz IEEE 802.15.4与Zigbee应用的SOC解决方案。
这种解决方案能够提高性能并满足以ZigBee为基础的2.4 GHz ISM波段应用对低成本、低功耗的要求。
它结合了一个高性能2.4 GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧、高效的8051控制器。
CC2530芯片方框图如图3.1所示。
内含模块大致可以分为三类：CPU 和内存相关的模块；外设、时钟和电源管理相关的模块，以及射频率相关的模块。
CC2530在单个芯片上整合了8051兼容微控制器、ZigBee 射频(RF)前端、内存和FLASH存储器等，还包含串行接口(UART)、模/数转换器(ADC)、多个定时器(Timer)、AESl28安全协处理器、看门狗定时器(WatchDog Timer)、32 kHz晶振的休眠模式定时器、上电复位电路(Power 0n Reset)、掉电检测电路(Brown Out Detection)以及21个可编程IO口等外设接口单元。
CC2530芯片采用O.18um CMOS工艺生产，工作时的电流损耗为20 mA；在接收和发射模式下，电流损耗分别低于30 mA或40 mA。
1.1 任务1.1 了解CC2530单片机
单片机
一、单片机介绍
1980年，Intel公司推出了8位MCS-51系列单片机。 1996年，Intel公司推出了增强型8051 CPU的单片机，执行指令的速度更快， 同时期，Intel公司将MCS-51核心技术授权给其他半导体公司，包括Philips、 Atmel、Winbond、AMD、Siemens等。 按照单片机数据总线的位数进行分类，单片机可分为4位、8位、16位和32位。 8位单片机是目前种类最为丰富、应用最为广泛的单片机之一，它主要分为 MCS-51系列和非MCS-51系列。
三、开发环境介绍
5V 充电器
CC Debugger仿真器
①处是Reset按键，用来重置CC2530 单片机。 ②处是指示灯，当该仿真器与CC2530 单片机、PC正常连接的时候，该灯是 绿色，如果连接不正常，该灯为红色， 如果显示红色，可以按下Reset键， 如果仍然为红色，则需要检查下设备 连接是否正确、牢固。 ③处为仿真器与开发板连接处，连接 的时候要注意方向，插头处凸起部分 在开发板外，和三角标记符一个方向， 这里初学者经常犯错，导致不能正常 烧写。 ④处为Mini USB口，与USB线⑤处相 连。⑥处USB口与PC相连。
CC2530F32 CC2530F64 CC2530F128 CC2530F256
二、CC2530单片机介绍（外设）
外设。外部设备，除了CPU核心外的功能模块。例如，ADC、定 时器、串行通信
1、调试接口。 2、输入/输出控制器，控制21根I/O引脚。 3、闪存控制器。 4、4个定时/计数器、1个睡眠定时器。 5、2个串行通信接口,USART0和USART1。 6、模拟数字转换器（ADC），8通道，有效数字最高12位。 7、1个随机数发生器、1个看门狗定时器。
CC2530简介汇总
1
CC2530芯片
CC2530是基于2.4GHz IEEE802.15.4 、ZigBee和
RF4CE上的一个片上系统解决方案。其特点是以极低 的总材料成本建立较为强大的网络节点。
CC2530 芯片结合了RF 收发器，增强型8051 CPU，
系统内可编程闪存，8KB SRAM 和许多其他模块的强 大的功能。
硬件支持CSMA/CA(载波侦听多路访问／冲突避免)
支持精确的数字化RSSI/LQI(链路质量指示 ) 电池监视器和温度传感器 21个通用I/O引脚 看门狗定时
8
CC2530的外设(2)
两个8位定时器：定时器3，4为8位定时器，有一个可编程分 频器，一个8位的周期值，一个计数器通道。 MAC定时器：专为MAC或其他协议而设的定时器，可以跟踪 已过周期，同时可以记录收发某一的帧精确时间和传输结束时 间，以便产生不同的选通命令到无线模块 ADC：支持7到12位的分辨率，带宽范围为7-30kHz,在DC与 音频转换时，能够使用8个输入通道。 AES加密/解密内核：CC2530用128位的AES算法进行加密或 解密数据，从而保证了ZigBee网络层和应用层的安全要求。 USART0和USART1分别被配置为一个主从或一个UART，其 功能是为RX和TX提供双缓冲，以及硬件流控制。 调试接口：用于内部电路调试，具有两线串形接口 I/O控制器：负责所有的通用的I/O引脚
CC2530 主要有四种不同的闪存版本：
CC2530F32/64/128/256（32/64/128/256KB闪存）
其具有多种运行模式，使得它能满足超低功耗系统
的要求。同时CC2530运行模式之间的转换时间很短， 使其进一步降低能源消耗。
CC2530芯片介绍
CC2530芯片介绍CC2530芯片介绍CC2530 是用于2.4-GHz IEEE 802.15.4 ZigBee 和RF4CE 应用的一个真正的片上系统（SoC）解决方案。
它能够以非常低的总的材料成本建立强大的网络节点。
CC2530 结合了领先的RF 收发器的优良性能，业界标准的增强型8051 CPU，系统内可编程闪存，8-KB RAM 和许多其它强大的功能。
CC2530 有四种不同的闪存版本：CC2530F32/CC2530F64/CC2530F128/CC2530F256，分别具有32/64/128/256KB 的闪存。
CC2530 具有各种不同的运行模式，使得它尤其适应超低功耗要求的系统。
CC2530F256 结合了德州仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack?），提供了一个强大和完整的ZigBee 解决方案。
CC2530芯片功能介绍：1、RF/布局：适应2.4-GHzIEEE802.15.4的RF收发器并且有极高的接收灵敏度和抗干扰性能。
并且只需极少的外接元件、一个晶振即可满足网状网络系统需要，而且可编程的输出功率高达4.5dBm。
它是6-mm×6-mm的QFN40封装，适合系统配置符合世界范围的无线电频率法规即ETSIEN300328和EN300440（欧洲），FCCCFR47第15部分(美国)和ARIBSTD-T-66（日本）。
2、低功耗主动模式RX（CPU空闲）和TX（CPU空闲）时的电流分别为24mA和29mA、供电模式2（睡眠定时器运行）时1μA、供电模式3（外部中断）时0.4μA、宽电源电压范围（2V –3.6V）3、微控制器其有优良的性能和具有代码预取功能的低功耗8051微控制器内核并且有32-、64-或128-KB的系统内可编程闪存，还有8-KBRAM，具备在各种供电方式下的数据保持能力同时还支持硬件调试4、外设CC2530具有强大的5通道DMA、IEEE802.5.4MAC定时器、IR 发生电路、具有捕获功能的32-kHz睡眠定时器、硬件支持CSMA/CA、支持精确的数字化RSSI/LQI、电池监视器和温度传感器、有8路输入和可配置分辨率的12位5、ADC其ADC有AES安全协处理器、2个支持多种串行通信协议的强大USART、21个通用I/O引脚（19×4mA，2×20mA）还有看门狗定时器6、开发工具其有强大的开发工具，它具有CC2530开发套件、CC2530ZigBee开发套件、用于RF4CE 的CC2530RemoTI?开发套件、SmartRF?软件、数据包嗅探器、可用的IAR嵌入式工作台。
CC2530介绍
CC2530芯片介绍
RF/LAYOUT
• • • • • • • • –适应 2.4-GHz IEEE 802.15.4 的 RF 收发 器 –极高的接收灵敏度和抗干扰性能 –可编程的输出功率高达 4.5 dBm –只需极少的外接元件 –只需一个晶振，即可满足网状网络系统 需要 –6-mm × 6-mm 的 QFN40 封装
存储器时的顺序，便于系统效率的提高。
•8 KB SRAM：超低功耗，使数字部分即使掉电也能保存其中内容，是芯片
低功耗原因所在。
•闪存块：用于保存电脑传输进入的程序代码以及常量数据，节约了搜寻时间。
CC2530外设
两个8位定时器：定时器3，4为8位定时器，有一个可编程变频器，一个计数 器通道。 MAC定时器：专为MAC或其他协议而设的定时器，可以跟踪已过周期，同 时可以记录收发某一的帧精确时间和传输结束时间，以便产生不同的选通命 令到无线模块 ADC：支持7到12位的分辨率，带宽范围为7-30kHz,在DC与音频转换时，能 够使用8个输入通道。 AES加密/解密内核：CC2530用128位的AES算法进行加密或解密数据，从 而保证了ZigBee网络层和应用层的安全要求。 USART0和USART1分别被配置为一个主从或一个UART，其功能是为RX和 TX提供双缓冲，以及硬件流控制。 调试接口：用于内部电路调试，具有两线串形接口 I/O控制器：负责所有的通用的I/O引脚
无线设备
• CC2530具备一个IEEE802.15.4兼容无线 收发器，其中的RF内核控制无线模块，另 外它还提Байду номын сангаас了一个连接外部设备的端口， 从而可以发出命令和读取状态，操纵各执 行电路的事件顺序。同时无线设备还包括 数据包过滤模块和地址识别模块。
基于CC2530的ZigBee无线传感器网络的设计与实现
基于CC2530的ZigBee无线传感器网络的设计与实现随着物联网技术的迅猛发展，无线传感器网络在各个领域发挥着重要作用。
ZigBee作为一种低功耗、低数据传输率、广域无线通信技术，逐渐成为无线传感器网络中的主流技术之一。
本文将以CC2530为硬件平台，设计并实现一个基于ZigBee的无线传感器网络。
首先，我们将介绍CC2530这款硬件平台的特点和功能。
CC2530是德州仪器（Texas Instruments）推出的一款具有微控制器和无线收发器功能的系统级芯片。
它集成了强大的处理能力和丰富的外设接口，可以支持多种无线通信标准，包括ZigBee。
为了简化设计和开发过程，我们选择CC2530作为我们的硬件平台。
其次，我们将讨论无线传感器网络的设计思路和目标。
无线传感器网络由大量分布在空间中的无线传感器节点组成，这些节点可以收集、传输和处理环境中的各种信息。
基于ZigBee的无线传感器网络具有低功耗、低成本和易于扩展的优势。
我们的设计目标是实现一个具备稳定性、可靠性和高性能的无线传感器网络。
然后，我们将详细介绍无线传感器网络的硬件组成和功能模块。
无线传感器网络通常由无线传感器节点、协调器和基站组成。
无线传感器节点负责数据采集和传输，协调器负责网络管理和节点通信，基站则负责数据处理和存储。
我们将详细介绍这些硬件组成和各自的功能模块，并阐述它们之间的关系和通信方式。
接下来，我们将介绍无线传感器网络的软件设计和实现。
在无线传感器网络中，软件设计起着至关重要的作用。
我们将采用CC2530的软件开发工具包，对协调器和无线传感器节点的软件进行开发和调试。
在软件设计中，我们将涉及到无线通信协议的选择、节点的路由算法、数据采集和处理算法等。
最后，我们将对设计实现的无线传感器网络进行测试和评估。
我们将利用实际的场景和环境，对无线传感器网络的性能和可靠性进行测试。
通过数据分析和对比，我们将评估无线传感器网络在不同场景和环境下的适用性，并提出可能的改进和优化方案。
CC2530介绍教程
XTAL2 是一个可选的32.768-kHz 晶振，有两个负载电容（C321 和C331） 用于32.768-kHz晶振。32.768-kHz 晶振用于要求非常低的睡眠电流消耗和 精确唤醒时间的应用。32.768-kHz晶振看到的负载电容由下式给定：
XOSC_Q1
XOSC_Q2 P0，P1，P2
22
23 P0，P1全部 P2_0~P2_2
模拟I/O
模拟I/O 数字I 对应引脚号
功 能 框 图
什么是DMA？
• Direct Memory Acess • 不通过CPU而在DMA控制器的控制下，高 速地在I/O设备和存储器之间交换数据。
CPU和内存
CC2530使用的8051CPU是一个单周期的兼容内核，它 有三种不同的访问总线。其中包括中断控制器，内存仲裁器， 8KB SRAM，32/64/128/256KB闪存块。 •中断控制器：其为18 个中断源提供服务，它们中的每个中断都被赋予4 个
中断优先级中的某一个。
•内存仲裁器：位于系统中心，它负责执行仲裁，即决定同时访问系统物理
内核
• • • • • • –优良的性能和具有代码预取功能的低功 耗 8051 微控制器内核 –32-、64-或 128-KB 的系统内可编程闪存 –8-KB RAM，具备在各种供电方式下的数 据保持能力 –支持硬件调试
低功耗
• • • • • • • –主动模式 RX（CPU 空闲）：24 mA –主动模式 TX 在 1dBm（CPU 空闲）：29 mA –供电模式 1（4 µs 唤醒）：0.2 mA –供电模式 2（睡眠定时器运行）：1 µA –供电模式 3（外部中断）：0.4 µA –宽电源电压范围（2 V–3.6 V）
CC2530简介
26
将P1_2设为三态输入，读取按键状态
CC2530 主要有四种不同的闪存版本：
CC2530F32/64/128/256（32/64/128/256KB闪存）
其具有多种运行模式，使得它能满足超低功耗系统
的要求。同时CC2530运行模式之间的转换时间很短， 使其进一步降低能源消耗。
2
数字 模拟 混合 RESET_N XOSC_Q2 XSOC_Q1 P2_4 P2_3 P2_2 P2_1 P2_0 输 入 输 出 控 制 器
23
物理存储器
闪存存储器：片上闪存存储器主要是为了保存程序代码和常量数据。闪 存存储器有以下功能：
页面大小：2 KB
闪存页面擦除时间：20ms 闪存芯片（批量）擦除时间：20ms
闪存写时间（4 字节）：20μs
数据保留（室温下）：100 年 编程/擦除次数：20,000 次
5
CC2530封装
6
CC2530芯片内部结构 CC2530需要极少的外部连接元件，同时有很多典型 电路，其模块大致可以分为三类： 1、CPU和内存相关模块 2、外设，时钟和电源管理相关模块 3、无线信号收发相关模块
7
CC2530的外设(1)
强大的5通道DMA IEEE 802.15.4 MAC定时器，通用定时器（一个16 位定时器，一个8位定时器） IR发生电路（IR 中断） 具有捕获功能的32-kHz睡眠定时器
CC2530简介
1
CC2530芯片
CC2530是基于2.4GHz IEEE802.15.4 、ZigBee和

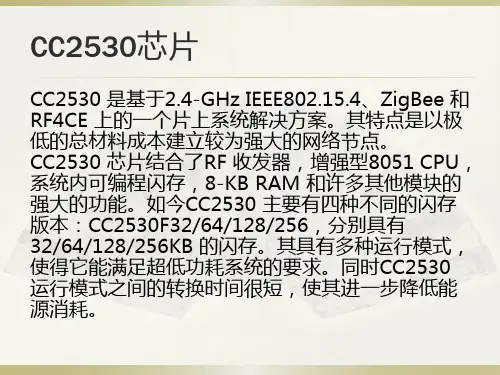

RF4CE上的一个片上系统解决方案。其特点是以极低 的总材料成本建立较为强大的网络节点。
CC2530 芯片结合了RF 收发器，增强型8051 CPU，
CC2530无线片上系统概述
强大的网络节点。CC2530 结合了领先的2.4GHz的 RF 收发器的优良性能， 业界
标准的增强型8051 单片机， 系统内可编程闪存，8-KB RAM 和许多其他强大的功
能。
根据芯片内置闪存的不同容量，CC2530 有四种不同的型号：
CC2530F32/64/128/256， 编号后缀分别代表具有32/64/128/256KB 的闪存。
2×20 mA） ❖ 看门狗定时器 强大灵活的开发工具
高符低宽支I具硬2看E个E性合功电持有件门支E能2耗源硬I支狗8R8持.4电件持定0路发-多低2G压调时输.生C5H种功S范试器.入z电4串耗MI围和ME路A行支强且EA可/2C具通持大ECV配A8有信精灵定–功0置3捕协代确活2时.能分6.1获议码的器V5辨具功的预数开.4率通标有能强取字发的用准电的大功化工定池能具U的3R1时S2监2S的优-AS器k位测R良H8I/一AT0L功z的5DQ个2睡能1无CI1和眠微和1个线集6强定控温通接成位大时制度用收A定的器E传灵时IS/内5感O敏器安通核功引度全道一能脚和协个D抗处1M9干8A理×位扰器4定性m时能A器2，.42G×R2F0收m发A器
C网一门它P络个狗就U 层内定复读和置时位取A应的器设或解E随用看由备S密加机层门软选数或密数要狗件通据者发命求允使解它生这令的许能密可器一AC处内以它EC使内理核S2配必用核5器允操3置须一能直许0作用定个在够接用作期1固支使户6一清挂持用使位个除起I用LE通例FE的带否S用E如情有R则83随况10来2机2当k下产8.H1数它位z复5生.可超密定4位伪以M时钥自随A用就的器身机C作复A数安E当产位S全看生这算随可Z法i机g以加B密被密ee钥和用于安全
四. CPU和内存
1.CUP： CC253x芯片系列中使用的8051 CPU内核是一个单周期的8051兼容内 核。它有三种不同的内存访问总线（SFR，DATA 和 CODE/XDATA），单周期访问SFR，DATA 和主SRAM。它还包括一 个调试接口和一个18 输入扩展中断单元。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章 ZigBee无线单片机TI 公司的CC2530是真正的系统级SoC芯片,适用于2.4GHz IEEE 802.15.4,ZigBee和RF4CE应用。
CC2530包括了极好性能的一流的RF收发器，工业标准增强型8051 MCU，系统中可编程的闪存，8KB RAM，具有不同的运行模式，使得它尤其适应超低功耗要求的系统，以及许多其它功能强大的特性，结合仪器的业界领先的黄金单元ZigBee 协议栈（Z-Stack™），提供了一个强大和完整的ZigBee 解决方案。
CC2530可广泛应用在2.4-GHz IEEE 802.15.4系统， RF4CE遥控控制系统，ZigBee系统，家庭/建筑物自动化，照明系统，工业控制和监视，低功耗无线传感器网络，消费类电子和卫生保健等领域。
3.1 CC2530芯片的特点CC2530是一个真正的用于2.4-GHz IEEE 802.15.4与Zigbee应用的SOC解决方案。
这种解决方案能够提高性能并满足以ZigBee为基础的2.4 GHz ISM波段应用对低成本、低功耗的要求。
它结合了一个高性能2.4 GHz DSSS(直接序列扩频)射频收发器核心和一颗工业级小巧、高效的8051控制器。
CC2530芯片方框图如图3.1所示。
含模块大致可以分为三类：CPU 和存相关的模块；外设、时钟和电源管理相关的模块，以及射频率相关的模块。
CC2530在单个芯片上整合了8051兼容微控制器、ZigBee射频(RF)前端、存和FLASH存储器等，还包含串行接口(UART)、模/数转换器(ADC)、多个定时器(Timer)、AESl28安全协处理器、看门狗定时器(WatchDog Timer)、32 kHz晶振的休眠模式定时器、上电复位电路(Power 0n Reset)、掉电检测电路(Brown Out Detection)以及21个可编程IO口等外设接口单元。
CC2530芯片采用O.18um CMOS工艺生产，工作时的电流损耗为20 mA；在接收和发射模式下，电流损耗分别低于30 mA或40 mA。
CC2530的休眠模式和转换到主动模式的超短时间的特性，特别适合那些要求电池寿命非常长的应用。
CC2530的主要特点如下：●高性能、低功耗、带程序预取功能的8051微控制器核。
● 32KB/64KB/128KB或256KB的在系统可编程Flash。
● 8KB在所有模式都带记忆功能的RAM。
● 2.4GHz IEEE 802.15.4兼容RF收发器。
●优秀的接收灵敏度和强大的抗干扰性能力。
●精确的数字接收信号强度(RSSI)指示/链路质量指示(LQI)支持。
●最高到4.5dBm的可编程输出功率。
●集成AES安全协处理器，硬件支持的CSMA/CA功能。
●具有8路输入和可配置分辨率的12位ADC。
●强大的5通道DMA。
● IR发生电路。
●带有2个强大的支持几组协议的UART。
●以及1个符合IEEE 802．15．4规的MAC定时器、1个常规的16位定时器和2个8位定时器。
●看门狗定时器，具有捕获功能的32-kHz 睡眠定时器。
●较宽的电压工作围(2.0～3.6V)。
●具有电池监测和温度感测功能。
●在休眠模式下仅0.4uA的电流损耗，外部的中断或RTC能唤醒系统。
●在待机模式下低于1uA的电流损耗，外部的中断能唤醒系统。
●调试接口支持，强大和灵活的开发工具。
●仅需很少的外部元件。
图3.1 CC2530方框图3.2 CC2530引脚图示及描述1、CC2530采用6mm×6mm的QFN40 封装,共有40个引脚。
引脚如图3.2所示。
图3.2 引脚顶视图2、引脚描述CC2530全部引脚可分为I／O端口线引脚、电源线引脚和控制线引脚3类。
CC2530有21个可编程的I/O 口引脚，PO、P1口是完全的8位口，P2口只有5个可使用的位。
通过软件设定一组SFR寄存器的位或字节，可使这些引脚作为通常的I/O口或作为连接ADC、定时器/计数器或UART部件的外围设备接口使用。
CC2530的引脚描述见表3.1所示：表3.1 CC2530引脚描述引脚名称引脚引脚类型描述AVDD1 28 电源（模拟）2V-3.6V 模拟电源连接AVDD2 27 电源（模拟）2V-3.6V 模拟电源连接AVDD3 24 电源（模拟）2V-3.6V 模拟电源连接AVDD4 29 电源（模拟）2V-3.6V 模拟电源连接AVDD5 21 电源（模拟）2V-3.6V 模拟电源连接AVDD6 31 电源（模拟）2V-3.6V 模拟电源连接DCOUPL 40 电源（数字） 1.8V 数字电源去耦。
不使用外部电路供应。
DVDD1 39 电源（数字）2V-3.6V 数字电源连接DVDD2 10 电源（数字）2V-3.6V 数字电源连接GND - 接地接地衬垫必须连接到一个坚固的接地面GND 1，23，4未使用的引脚连接到GNDP0_0 19 数字I/O 端口0.0 P0_1 18 数字I/O 端口0.1 P0_2 17 数字I/O 端口0.2 P0_3 16 数字I/O 端口0.33.3 CC2530片上8051核CC2530芯片使用的8051 CPU核是一个单周期的8051兼容核。
它有三种不同的存访问总线（SFR，DATA 和CODE/XDATA），单周期访问SFR，DATA 和主SRAM。
它还包括一个调试接口和一个18位输入扩展中断单元。
中断控制器总共提供了18个中断源，分为六个中断组，每个与四个中断优先级之一相关。
当设备从IDLE模式回到活动模式，任一中断服务请求也能响应。
一些中断还可以从睡眠模式（供电模式1-3）唤醒设备。
存仲裁器位于系统中心，因为它通过SFR总线把CPU和DMA控制器和物理存储器以及所有外设连接起来。
存仲裁器有四个存访问点，每次访问可以映射到三个物理存储器之一：一个8KB SRAM、闪存存储器和XREG/SFR寄存器。
它负责执行仲裁，并确定同时访问同一个物理存储器之间的顺序。
增强型8051核增强型8051核使用8051指令集。
指令运行比标准的8051更快，因为：●每条指令1个时钟周期，而普通8051为每条指令12个时钟周期。
●除去了被浪费掉的总线状态:因为1条指令周期是和可能的存储器获取对齐的，大部分单指令的执行时间为1个系统时钟周期。
为了速度的提高，CC2530增强型核还增加了两个部分：另一个数据指针以及扩展的18个源的中断单元。
● CC2530核的目标代码兼容标准8051微处器。
换句话说，CC2530的8051目标码与标准8051完全兼容，可以使用标准8051的汇编器和编译器进行软件开发，所有CC2530的8051指令在目标码和功能上与同类标准的8051产品完全等价。
不管怎样，由于CC2530的8051核使用不同于标准的指令时钟，且外设如定时器、串口等不同于标准的8051，因此在编程时与标准的8051代码略有不同。
存储空间CC2530包含1个DMA控制器。
8 KB静态RAM(SRAM)。
32 KB、64 KB、128 KB或256KB的片提供在系统可编程的非易失性存储器(FLASH)。
8051 CPU结构有4个不同的存储器空间。
8051有独立的程序存储器和数据存储器空间。
1、CODE程序存储器空间：一块只读程序存储器空间，地址空间为64KB。
如图3.3所示。
2、DATA数据存储器空间：一块8位的可读/可写的数据储器空间，可通过单周期的CPU指令直接或间接存取。
地址空间为256字节，低128字节可通过直接或间接寻址访问，而高128字节只能通过问接寻址访问。
3、XDATA数据存储器空间：一块16位的可读/可写的数据存储空间，通常访问需要4、5个指令周期，地址空间为64KB。
如图3.4所示。
4、SFR特殊功能寄存器：一块可通过CPU的单周期指令直接存取的可读/可写寄存器空间。
地址空间为128 字节，特殊功能寄存器可进行位寻址。
以上4块不同的存储空间构成了CC2530的存储器空间，可通过存储管理器来进行统一管理。
为方便DMA 传送和硬件调试，此4块存储器空间在器件中是部分重叠的。
关于这4块存储空间是如何映射到3个物理空间的(FLASH、SRAM、SFR)，请查看图3.3和图3.4。
图3.3 程序存储器空间图3.4 片外数据存储器空间(显示SFR和DATA映射)特殊功能寄存器特殊功能寄存器控制CC2530的8051核以及外设的各种重要功能。
大部分的CC2530特殊功能寄存器与标准8051特殊功能寄存器功能相同，小部分与标准8051的不同。
不同的特殊功能寄存器主要用于控制外设以及射频收发功能。
表3.2 列出了所有特殊功能寄存器的地址。
大写字母为CC2530的特殊功能寄存器，小写字母为标准8051的特殊功能寄存器。
下面我们来了解一下CC2530的8051核的在寄存器。
1、数据指针DPTR0与DPTR12个数据指针，DPTR0与DPTR1，可加快数据块在存储器之间的交换速度。
2、寄存器R0～R7CC2530提供了4组工作寄存器，每组包括8个功能寄存器。
这4组寄存器分别映射到数据寄存器空间的Ox00～0x07、Ox08～0x0F、OxlO～0x17、Oxl8～OxlF。
每个寄存器组包括8个8位寄存器R0～R7。
可以通过程序状态字PSW来选择这些寄存器组。
3、程序状态字PSW程序状态字包含一些反映CPU状态的位，程序状态字可作为特殊功能器访问。
程序状态字包括进位标志、辅助进位标志、寄存器组选择、溢出标志以及奇偶标志等。
其余2位没有定义而留给用户定义。
4、累加器ACCACC是累加器。
.是大部分算术指令、数据传输及其它指令的源及目的存储器。
5、寄存器BB寄存器用于在乘除法运算指令时，提供第2个8位的参数。
6、堆栈指针SP堆栈驻留在数据存储器空间并向上生长，通过PUSH和POP指令进行堆栈操作。
当复位时，堆栈初始化到0x07,如进行一次PUSH操作，则其值为0x08,就会和第二个寄存器组的R0重合，所以SP应初始化到一个不同位置，一个不被使用的数据存储器地址。
表3.2 特殊功能寄存器地址对应表3.4 CC2530主要特征外设CC2530有21个数字I/O引脚，能被配置为通用数字I/O口或作为外设I/O信号连接到ADC、定时器、或串口外设。
输入/输出接口CC2530包括3组输入/输出(I/O)口，分别是P0、P1、P2。
其中，P0和P1分别有8个引脚，P2有5个引脚，共21个数字I/O引脚。
这些引脚都可以用作通用的I/O端口，同时通过独立编程还可以作为特殊功能的输人/输出，通过软件设置还可以改变引脚的输入/输出硬件状态配置。
1、CC2530的I/O引脚具有以下功能：●作输入口时，可选择输入弱上拉或下拉●所有I/O引脚均可作为外部中断输入引脚。
