(技术规范标准)中华人民共和国电力行业标准DL—静态继电保护及安全自动装置通用技术条件
电力装置的继电保护和自动装置设计规范GB
电力装置的继电保护和自动装置设计规范GBGB（“国家标准”）是中华人民共和国政府颁布的一种行政法规，是保障人们生命、财产和社会利益安全的重要法规。
电力装置的继电保护和自动装置设计规范GB是国家标准的一部分，旨在规定电力装置的继电保护和自动装置的设计规范，以保障人们使用电力装置的安全。
本文将对电力装置的继电保护和自动装置设计规范GB进行详细讲解。
一、背景介绍电力是现代工业的基础，电力装置是电力系统的核心组成部分。
为了保障电力设施、生产、建筑等人们日常生活中需要使用到的领域的正常运行，必须对其进行有效的继电保护和自动装置设计。
因此，国家标准GB代表了中国电力工程的最高要求。
二、主要内容1. 范围本规范适用于交流500kV及以下电网和直流500kV及以下电网的电力装置继电保护和自动装置的设计规范。
2. 设计流程本规范规定了电力装置的继电保护和自动装置的设计流程，主要包括任务书的编制、设计方案的编制、标准件、基础件的选型、系统的联调、运行、监测及维护等环节。
对于设计过程中使用到的软件、设备、材料等进行了限制和要求。
3. 设计技术要求本规范规定了电力装置的继电保护和自动装置的设计技术要求，主要包括：前置处理：采用合适的前置处理电路，来提高系统的性能。
选用保护：根据电力设施的实际需求，合理选择各种保护继电器，选用恰当的保护装置并设置保护的阈值、延时等参数。
装置设计：设计适当的自动装置，并对设备的组合和调试进行检查。
联锁与互锁：选用合适的联锁与互锁，确保设备正常运行。
备用保护和自动切换：为了保障系统的灵活性和容错能力，必须选择合适的备用保护和自动切换装置。
4. 试验和检验本规范规定了电力装置的继电保护和自动装置的试验和检验方法，主要包括交流电气试验、直流电气试验、继电器保护试验、自动控制装置试验、通道检测和防护动作试验等。
通过试验和检验，可以保证系统的可靠性和稳定性。
三、结语电力装置的继电保护和自动装置设计规范GB是国家标准的重要组成部分，其规定的设计流程、技术要求、试验和检验方法等，对电力设施的正常运行至关重要。
继电保护和安全自动装置技术规程2016
继电保护和安全自动装置技术规程2016 继电保护和安全自动装置是电力系统中重要的防止和控制电力设备的损坏的机制之一，它的安全性和可靠性对于保证电力系统的安全可靠运行起着重要的作用。
2016年，电力行业出台了《继电保护和安全自动装置技术规程2016》，旨在为继电保护和安全自动装置制定合理的技术规范，为电力系统的安全可靠运行提供技术支持。
《继电保护和安全自动装置技术规程2016》的主要内容包括：规程的适用场所、继电保护和安全自动装置的基本要求、继电保护和安全自动装置的设计和技术要求、设计供给、安装、调试、运行和维护等方面的技术要求。
《继电保护和安全自动装置技术规程2016》对上述各个方面提出了详细的要求和要求，其中，对继电保护和安全自动装置的基本要求提出了设计应严格遵守的技术标准、材料使用质量的要求。
同时，规程还明确了继电保护和安全自动装置的安装、调试、运行和维护等应符合的技术要求，为后续运行保证可靠性和安全性提供依据。
《继电保护和安全自动装置技术规程2016》的实施对于提高可靠性和安全性的重要性不言而喻，在实践中，它的实施应注重以下几个方面：首先，要提高技术人员的技术水平，为技术方面的工作提供技术支持，掌握安装、调试、运行和维护的要领；其次，要对继电保护和安全自动装置的器件、仪器及设备材料等进行全面检查，保证其质量和可靠性；第三，要定期维护和检查，及时发现并解决问题，保证系统的正常运行；最后，要着力提高继电保护和安全自动装置的技术水平，持续改进和完善，以更好地满足电力系统的安全可靠运行要求。
《继电保护和安全自动装置技术规程2016》是电力行业为实现安全可靠运行做出的重要贡献，它的实施不仅是保障电力系统安全可靠运行的前提，也是实现电力系统安全可靠运行的重要保障，是电力行业致力于提高电力系统运行安全可靠性的重要举措。
因此，本文针对《继电保护和安全自动装置技术规程2016》的实施，提出了具体的要求和建议，旨在帮助电力行业更好地实现安全可靠运行，以保障电力系统的安全性和可靠性。
静态发电机逆功率保护装置技术条件
中华人民共和国电力行业标准静态发电机逆功率保护装置技术条件DL/T528—93中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容与适用范围本标准规定了各种发电机逆功率保护装置的型式、额定参数、技术要求、试验方法及检验规则等。
本标准适用于各种发电机逆功率保护装置。
2引用标准GB6162静态继电器及继电保护装置的电气干扰试验GB7261继电器及继电保护装置基本试验方法DL478静态继电保护及安全自动装置通用技术条件3产品的型式、额定参数和外形尺寸3.1型式3.1.1本装置的安装方式为嵌入式。
3.1.2本装置结构为插件式背后接线方式。
3.2额定参数3.2.1交流额定电压：()V3/100V100/100。
3.2.2交流额定电流：1、5A。
3.2.3额定频率：50Hz。
3.3外形尺寸由企业标准规定。
3.4重量由企业标准规定。
4技术要求4.1工作大气条件a.环境温度：-5～+40℃；b.相对湿度：5%～95%；c.大气压力：86～106kPa。
4.2仲裁大气条件a.环境温度：20±2℃；b.相对湿度：60%～70%；c.大气压力：86～106kPa。
4.3正常试验大气条件a.环境温度：+15～+35℃；b.相对湿度：45%～75%；c.大气压力：86～106kPa。
4.4周围环境装置的使用地点应无爆炸危险，无腐蚀性气体和导电尘埃，无严重霉菌，无剧烈振动源，有防雨、雪、风、沙、尘及防静电措施。
4.5直流电源4.5.1输入电压：a.额定电压：110、220V；b.允许偏差：-20%～+10%；c.纹波系数小于5%。
4.5.2逆变电源输出电压：a.额定电压：+5、±12(±15)、+24V；b.允许偏差及纹波系数由企业标准规定。
4.6直流电源功率消耗由企业标准规定。
4.7交流回路功率消耗a.交流电压回路在额定电压下每相小于1V A；b.交流电流回路在额定电流下每相小于1V A。

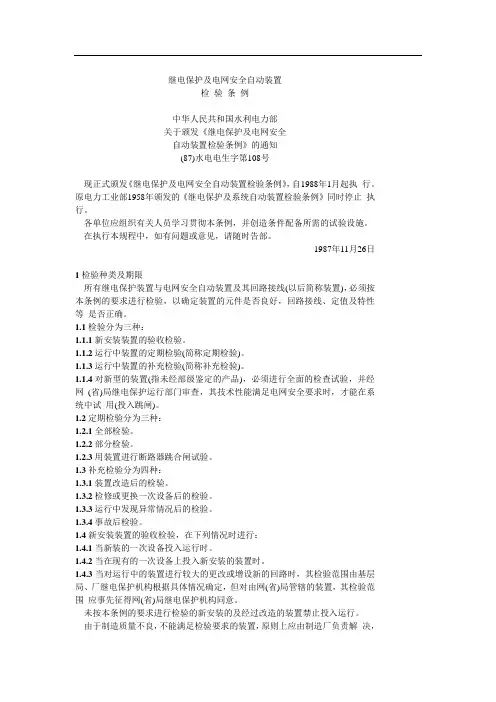

继电保护及电网安全自动装置检验条例
继电保护及电网安全自动装置检验条例中华人民共和国水利电力部关于颁发《继电保护及电网安全自动装置检验条例》的通知(87)水电电生字第108号现正式颁发《继电保护及电网安全自动装置检验条例》，自1988年1月起执行。
原电力工业部1958年颁发的《继电保护及系统自动装置检验条例》同时停止执行。
各单位应组织有关人员学习贯彻本条例，并创造条件配备所需的试验设施。
在执行本规程中，如有问题或意见，请随时告部。
1987年11月26日1 检验种类及期限所有继电保护装置与电网安全自动装置及其回路接线(以后简称装置)，必须按本条例的要求进行检验，以确定装置的元件是否良好，回路接线、定值及特性等是否正确。
1.1 检验分为三种：1.1.1 新安装装置的验收检验。
1.1.2 运行中装置的定期检验(简称定期检验)。
1.1.3 运行中装置的补充检验(简称补充检验)。
1.1.4 对新型的装置(指未经部级鉴定的产品)，必须进行全面的检查试验，并经网(省)局继电保护运行部门审查，其技术性能满足电网安全要求时，才能在系统中试用(投入跳闸)。
1.2 定期检验分为三种：1.2.1 全部检验。
1.2.2 部分检验。
1.2.3 用装置进行断路器跳合闸试验。
1.3 补充检验分为四种：1.3.1 装置改造后的检验。
1.3.2 检修或更换一次设备后的检验。
1.3.3 运行中发现异常情况后的检验。
1.3.4 事故后检验。
1.4 新安装装置的验收检验，在下列情况时进行：1.4.1 当新装的一次设备投入运行时。
1.4.2 当在现有的一次设备上投入新安装的装置时。
1.4.3 当对运行中的装置进行较大的更改或增设新的回路时，其检验范围由基层局、厂继电保护机构根据具体情况确定，但对由网(省)局管辖的装置，其检验范围应事先征得网(省)局继电保护机构同意。
未按本条例的要求进行检验的新安装的及经过改造的装置禁止投入运行。
由于制造质量不良，不能满足检验要求的装置，原则上应由制造厂负责解决，属于普遍性的问题，应向有关上级部门报告。
静态继电保护及安全自动装置通用技术条件.doc
中华人民共和国电力行业标准DL 478—92静态继电保护及安全自动装置通用技术条件中华人民共和国能源部1992-07-02批准1992-10-01实施本标准参照采用国际电工委员会IEC255号出版物《电气继电器》等有关标准。
1 主题内容与适用范围本标准规定了电力系统二次回路中用的静态型继电保护及安全自动装置(以下简称为装置)通用的基本技术条件。
各类型的产品除必须符合本标准规定外，还应符合该产品技术条件的规定。
本标准适用于电力系统二次回路中的静态继电保护及安全自动装置。
2 引用标准GB2900.1 电工名词术语基本名词术语GB2900.17电工名词术语继电器和继电保护装置GB4858电气继电器的绝缘试验GB6162静态继电器及保护装置的电气干扰试验GB3047.1面板、架和柜的基本尺寸系列GB1360印制电路网络GB2681电工成套装置中的导线颜色GB2423电工电子产品基本环境试验规程GB7261继电器及继电保护装置基本试验方法3 名词术语本标准应用的继电器及继电保护装置名词术语主要引用的是GB2900.1、GB2900.17。
4 技术要求4.1 环境条件根据装置在使用、贮存、试验中可能遇到的实际环境条件，本标准规定了装置正常工作的环境条件、贮存温度及正常的试验大气条件。
如果所测的参数随温度和(或)气压的变化规律为已知，就在规定的正常试验大气条件下测量参数值。
有必要时，可通过计算校正到规定的基准标准大气条件下的参数值。
本标准规定的基准标准大气条件如下：4.1.1 正常工作的大气条件a.额定的环境温度：0～35℃；-5～+40℃；-10～55(50)1)℃。
b.相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)。
c.大气压力80～110kPa。
注：1)括号内的数值为根据用户或制造单位的需要和可能来确定的数值，下同。
4.1.2 基准的标准大气条件a.环境温度20±2℃；b.相对湿度45%～75%；c.大气压力86～106kPa。

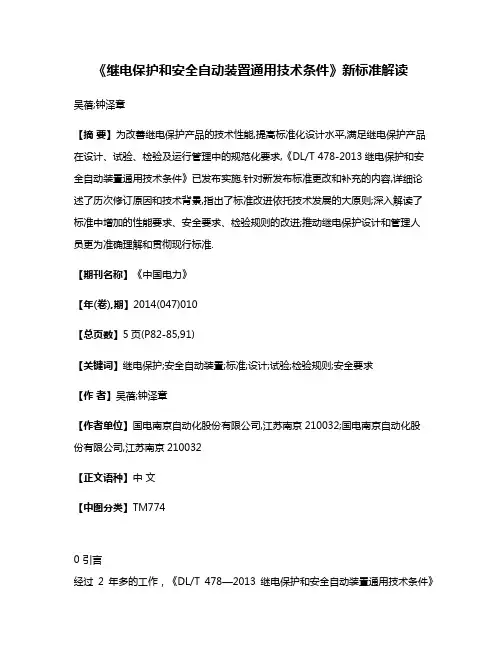

《继电保护和安全自动装置通用技术条件》新标准解读
《继电保护和安全自动装置通用技术条件》新标准解读吴蓓;钟泽章【摘要】为改善继电保护产品的技术性能,提高标准化设计水平,满足继电保护产品在设计、试验、检验及运行管理中的规范化要求,《DL/T 478-2013继电保护和安全自动装置通用技术条件》已发布实施.针对新发布标准更改和补充的内容,详细论述了历次修订原因和技术背景,指出了标准改进依托技术发展的大原则;深入解读了标准中增加的性能要求、安全要求、检验规则的改进;推动继电保护设计和管理人员更为准确理解和贯彻现行标准.【期刊名称】《中国电力》【年(卷),期】2014(047)010【总页数】5页(P82-85,91)【关键词】继电保护;安全自动装置;标准;设计;试验;检验规则;安全要求【作者】吴蓓;钟泽章【作者单位】国电南京自动化股份有限公司,江苏南京210032;国电南京自动化股份有限公司,江苏南京210032【正文语种】中文【中图分类】TM7740 引言经过2年多的工作，《DL/T 478—2013继电保护和安全自动装置通用技术条件》[1]（以下简称DL/T 478—2013标准）已经正式实施。
该标准是继电保护和安全自动装置产品的通用基础技术标准。
电力系统二次设备是对一次设备进行控制、调节、保护和监测的系统，其中继电保护和安全自动装置是电力系统二次设备的重要组成部分，包括各类主设备的各种继电保护装置、不同电压等级输电线路的各种继电保护装置和各类区域电网的各种安全自动装置。
按构成和工作原理划分继电保护装置主要有电流速断保护、电流延时速断保护、过电流保护、过电压保护、低电压保护、差动保护、距离保护、方向保护、纵联保护、过负荷保护、瓦斯保护、温度保护、自动重合闸装置、低周波减载、备用电源自投、同期并列与解列等继电保护装置[2]。
DL/T 478—2013标准是在智能电网进行技术升级换代背景下进行修订的，修订后标准的技术性能、安全要求技术指标有较大提高，检验方法和检验规则有较大改变，为使广大的继电保护设计人员在产品设计、制造、试验和运行中很好地理解和使用新标准，本文介绍了标准的修订过程，主要的技术指标差异和技术水平分析，以便继电保护设计研发人员理解和参考。
中华人民共和国电力行业标准一览表
2011-1-9
2011-5-1
47
DL/T 332.3-2010
塔式炉超临界机组运行导则第3部分：化学运行导则
2011-1-9
2011-5-1
48
DL/T 333.1-2010
火电厂凝结水精处理系统技术要求第1部分：湿冷机组
2011-1-9
2011-5-1
85
DL/T 370-2010
承压设备焊接接头金属磁记忆检测
2010-5-1
2010-10-1
86
DL/T 371-2010
架空输电线路放线滑车
2010-5-1
2010-10-1
87
DL/T 372-2010
输电线路张力架线用牵引机通用技术条件
2010-5-1
2010-10-1
88
DL/T 373-2010
序号
标准号
标准名称
发布日期
实施日期
代替标准
备注
1
DL/T 246-2006
化学监督导则
2006-05-06
2006-10-01
2
DL/T 292-2011
火力发电厂汽水管道振动控制导则
2011-7-28
2011-11-1
3
DL/T 293-2011
抽水蓄能可逆式水泵水轮机运行规程
2011-7-28
2011-11-1
49
DL/T 334-2010
输变电工程电磁环境监测技术规范
2011-1-9
2011-5-1
50
DL/T 335-2010
火电厂烟气脱硝（SCR）系统运行技术规范
(整理)DL-T526-93,静态备用电源自动投入装置技术条件.
中华人民共和国电力行业标准静态备用电源自动投入装置DL/T526—93技术条件中华人民共和国电力工业部1993-12-22批准1994-05-01实施1主题内容和适用范围本标准规定了静态备用电源自动投入装置的型式、额定参数、技术要求、试验方法及检验规则等。
本标准适用于电力系统发电厂和变电所装有备用电源的自动投入装置(以下简称电源自投装置)。
其他工矿企业等亦可参照使用。
2引用标准GB2423电工电子产品基本环境试验规程GB6162静态继电器及保护装置的电气干扰试验GB7261继电器及继电保护装置基本试验方法DL478静态继电保护及安全自动装置通用技术条件3产品型式、额定参数和外形尺寸3.1型式3.1.1本装置的安装方式为嵌入式。
3.1.2本装置的结构为插件式背后接线方式。
3.2额定参数3.2.1交流额定电压100V。
3.2.2交流额定电流1A，5A。
3.2.3额定频率50Hz。
3.2.4功率消耗a.交流电压回路在额定电压下每相小于1V A。
b.交流电流回路在额定电流下每相小于1V A。
3.3外形尺寸由企业标准规定。
3.4重量由企业标准规定。
4技术要求4.1工作大气条件a.环境温度-5～+40℃；b.相对湿度5%～95%；c.大气压力86～106kPa。
4.2仲裁大气条件a.环境温度20±2℃；b.相对湿度60%～70%；c.大气压力86～106kPa。
4.3正常试验大气条件a.环境温度+15～+35℃；b.相对湿度45%～75%；c.大气压力86～106kPa。
4.4周围环境装置的使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源。
有防御雨、雪、风、沙、尘及防静电措施。
4.5直流电源4.5.1输入电压：a.额定电压110、220V；b.允许偏差-20%～+10%；c.纹波系数不大于±5%。
4.5.2逆变电源输出电压：a.额定电压+5、±12(±15)、+24V；b.允许偏差及纹波系数由企业标准规定。
住房城乡建设部关于发布国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》局部修订的公告
住房城乡建设部关于发布国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》局部修订的
公告
文章属性
•【制定机关】住房和城乡建设部
•【公布日期】2024.10.25
•【文号】住房和城乡建设部公告2024年第178号
•【施行日期】2025.02.01
•【效力等级】部门规范性文件
•【时效性】尚未生效
•【主题分类】专业技术人员管理,电力及电力工业
正文
中华人民共和国住房和城乡建设部公告
2024年第178号
关于发布国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》局部修订的公告现批准国家标准《电力系统继电保护及自动化设备柜（屏）工程技术规范》（GB/T50479-2011）局部修订的条文，自2025年2月1日起实施。
标准名称修改为《电力系统继电保护及自动化设备柜（屏）工程技术标准》。
局部修订的条文在住房城乡建设部门户网站（）公开，并在《工程建设标准化》刊登。
住房城乡建设部
2024年10月25日附件：电力系统继电保护及自动化设备柜（屏）工程技术标准。
(整理)电力系统继电保护和安全自动装置评价规程
力系统继电保护和安全自动装置评价规程中华人民共和国水利电力部关于颁发《电力系统继电保护和安全自动装置评价规程》的通知(87)水电电生字第106 号现正式颁发《电力系统继电保护和安全自动装置评价规程》，自1988 年1 月起执行。
原1978 年颁发的《电力系统继电保护和安全自动装置动作统计和分析方法》及其后所发的补充规定同时停止执行。
新规程要求用电子计算机进行动作统计分析及评价，各单位应积极作好准备。
在执行本规程中如有问题，希随时告部。
1987 年11 月26 日1 总则1.1 本规程主要是从技术上分析电力系统继电保护及安全自动装置(以下统称保护装置)的动作；从技术原则、原理接线、试验运行、制造工艺、元器件质量等各方面总结经验；反映出继电保护、断路器、调度通信等各专业在运行维护、基建、设计、制造等方面的问题。
因此，不能用继电保护动作正确率作为对继电保护人员工作的考核指标。
1.2 电力系统各级继电保护专业部门，对其所管辖的保护装置的动作情况，按照本规程认真地进行统计分析和评价，总结经验，以改进运行管理，改进保护装置的设计及制造质量，满足系统安全运行要求。
各级部门对保护装置的动作统计分析和评价应实行如下分级管理：1.2.1 基层局、厂对全部保护装置进行综合分析。
1.2.2 省局除对全部保护装置进行综合分析外，应以主系统和220kV 系统保护装置为重点作具体分析。
1.2.3 网局除对全部及主系统保护装置进行综合分析外，应以220kV 及以上系统保护装置为重点作具体分析。
1.2.4 部主管部门在各网、省局统计分析的基础上，综合有关的统计数据，并以220kV 及以上系统保护装置为重点，对全国的保护装置的动作情况作具体分析。
所有分析应简明扼要地总结运行经验及教训，并能有针对性地指导实际工作。
1.3 列入统计评价的保护装置如下：1.3.1 发电机、调相机、变压器、母线、电动机、静电电容器、电抗器、架空线及电缆线路的继电保护装置，但不包括高低压熔断器、一次直接动作式跳闸线圈、低压脱扣线圈、厂用电动机组的联动装置、厂用低压电动机的热力继电器等。
中华人民共和国电力行业标准一览表
2011-5-1
55
DL/T 340-2010
循环流化床锅炉启 动调试导则
2011-1-9
2011-5-1
56
DL/T 341-2010
火电丿石灰石、石灰
—石膏湿法烟气脱 硫装置检修导则
2011-1-9
2011-5-1
57
DL/T 342-2010
额定电压66kV〜220kV交联聚乙烯绝 缘电力电缆接头安 装规程
2011-7-28
2011-11-1
10
DL/T 299-2011
火电厂风机、水泵节 能用内反馈调速装 置应用技术条件
2011-7-28
2011-11-1
11
DL/T 300-2011
火电厂凝汽器管防
腐防垢导则
2011-7-28
2011-11-1
12
DL/T 301-2011
发电厂水汽中痕量 阳离子的测定离子 色谱法
2011-7-28
2011-11-1
13
DL/T
302.1-2011
火力发电厂设备维 修分析技术导则第1部分：可靠性维修分 析
2011-7-28
2011-11-1
14
DL/T
302.2-2011
火力发电厂设备维 修分析技术导则第2部分：风险维修分析
2011-7-28
2011-11-1
15
DL/T 304-2011
火电厂凝结水精处 理系统技术要 求 第1部分：湿 冷机组
2011-1-9
2011-5-1
49
DL/T 334-2010
输变电工程电磁环 境监测技术规范
2011-1-9
GBT50062-2008电力装置的继电保护和自动装置设计的要求规范
GBT50062-2008电力装置的继电保护和自动装置设计规范中华人民共和国国家标准GB／T50062—2008电力装置的继电保护和自动装置设计规范Code for design of relaying protection andautomatic device of electric power installations2008—12—15发布2009—06—01实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国住房和城乡建设部公告第196号关于发布国家标准《电力装置的继电保护和自动装置设计规范》的公告现批准《电力装置的继电保护和自动装置设计规范》为国家标准，编号为GB／T50062--2008，自2009年6月1日起实施。
原《电力装置的继电保护和自动装置设计规范》GB5006292同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二oo八年十二月十五日前言本规范是根据建设部“关于印发《二oo四年工程建设国家标准制订、修订计划》的通知”(建标(2004367号)的要求，由中国电力工程顾问集团东北电力设计院对原国家标准《电力装置的继电保护和自动装置设计规范}GB50062--92进行修订的基础上编制而成的。
本规范共分15章和2个附录，主要内容包括：总则、一般规定、发电机保护、电力变压器保护、3~66kV电力线路保护、110kV电力线路保护、母线保护、电力电容器和电抗器保护、3kV及以上电动机保护、自动重合闸、备用电源和备用设备的自动投入装置、自动低频低压减负荷装置、同步并列、自动调节励磁及自动灭磁、二次回路及相关设备。
本次修订的主要内容有：1.扩大了规范的适用范围：由单机容量25MW及以下改为50MW及以下。
2.增加了经电阻接地的变压器和接地变压器保护。
3.增加了并联电抗器保护。
4.自动低频减载装置改为自动低频低压减负荷装置。
电力系统继电保护及安全自动装置运行评价规程
电力系统继电保护及安全自动装置运行评价规程Eval U ation rules of protection equipmentand power system stability control devicesDL/T 623—1997中华人民共和国电力行业标准电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997Eval U ation rules of protection equipmentand power system stability control devices中华人民共和国电力工业部1997-10-22批准1998-01-01实施前言原水利电力部1987年11月颁发的《电力系统继电保护和安全自动装置评价规程》(以下简称原“评价规程”)执行以来，对促进电力系统继电保护与安全自动装置(统称为电力系统继电保护，下同)的运行管理、性能完善、质量提高等起到了良好作用。
随着我国电力工业的发展，原理先进、性能可靠、运行维护方便的微机型继电保护与安全自动装置已经广泛应用。
为了适应电力工业发展和电网管理体制改革及进一步加强对电力系统继电保护的运行管理，根据电力系统继电保护统计分析的实践经验，需要对原“评价规程”进行修订。
国家电力调度通信中心委托电力部电力科学研究院修订该规程。
该院牵头成立了由东北、华北、华东、华中、西北五大区电力集团公司及四川、广东、江西三个省电力公司的代表参加的“评价规程”修订小组，经过多次认真讨论，确定了修订原则，在广泛征求意见的基础上，完成了修订工作，对原统计评价内容做了修订、补充，并增加了下述内容：(1)对220kV及以上系统主保护装置的可靠性统计。
(2)分部门统计评价，以便真实反映运行状况，加强电力系统继电保护技术监督。
“评价规程”在修订过程中得到了各电力公司等单位的大力支持和原“评价规程”起草者的指导、帮助。
本标准由国家电力调度通信中心提出。
本标准由电力部继电保护标准化技术委员会、国家电力调度通信中心归口。
电力系统安全自动装置设计技术规定
电力系统安全自动装置设计技术规定中华人民共和国国家经济贸易委员会20_-12-26批准20_-5-1前言本标准是依据国家电力公司电力规划设计总院“1995年电力勘测设计科研、标准化、信息计划项目的通知”支配编制的。
在编制工作中，开展了广泛的调查研究，参考了国内外同类标准，征求了国内电力行业单位和专家的意见。
本标准符合中华人民共和国国家标准GB14285-1993《继电保护和安全自动装置技术规程》、中华人民共和国原水利电力部SD131-1984《电力系统技术导则》〔试行）和DL755-20__《电力系统安全稳定导则》的原则，是为电力系统安全自动装置设计制定的。
本标准的附录A是提示的附录。
本标准由电力行业电力规划设计标准化技术委员会提出。
本标准由电力行业电力规划设计标准化技术委员会归口。
本标准起草单位：国家电力公司东北电力设计院。
本标准主要起草人：张友、左O本标准由电力行业电力规划设计标准化技术委员会负责解释。
1范围本标准规定了电力系统设计过程中，电力系统安全稳定计算分析、安全自动装置设计配置等原则要求，适用于系统安全自动装置设计，发电厂、变电所接入系统安全自动装置设计和安全自动装置实施方案研究等。
2引用标准以下标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效版本。
全部标准都会被修订，使用本标准的各方应探讨使用以下标准最新版本的可能性。
GB14285-1993继电保护和安全自动装置技术规程DL/T559—1994220^500千伏电网继电保护装置运行整定规程DL428-1991电力系统自动低频减负荷技术规定DL755—20—电力系统安全稳定导则SD131—1984电力系统技术导则（试行）3总则3.0.1电力系统安全自动装置的设计应满意DL755的要求。
电力系统安全自动装置按功能性用途，可分为用于自动防止稳定破坏的自动装置、自动消退异步运行的自动装置、自动消退可能造成事故发展及设备损坏的频率或电压偏差的自动装置和恢复正常系统工况的自动装置等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中华人民共和国电力行业标准DL478—92静态继电保护及安全自动装置通用技术条件中华人民共和国能源部1992-07-02批准1992-10-01实施本标准参照采用国际电工委员会IEC255号出版物《电气继电器》等有关标准。
1主题内容与适用范围本标准规定了电力系统二次回路中用的静态型继电保护及安全自动装置(以下简称为装置)通用的基本技术条件。
各类型的产品除必须符合本标准规定外，还应符合该产品技术条件的规定。
本标准适用于电力系统二次回路中的静态继电保护及安全自动装置。
2引用标准GB2900.1电工名词术语基本名词术语GB2900.17 电工名词术语继电器和继电保护装置GB4858 电气继电器的绝缘试验GB6162 静态继电器及保护装置的电气干扰试验GB3047.1 面板、架和柜的基本尺寸系列GB1360 印制电路网络GB2681 电工成套装置中的导线颜色GB2423 电工电子产品基本环境试验规程GB7261 继电器及继电保护装置基本试验方法3名词术语本标准应用的继电器及继电保护装置名词术语主要引用的是GB2900.1、GB2900.17。
4技术要求4.1环境条件根据装置在使用、贮存、试验中可能遇到的实际环境条件，本标准规定了装置正常工作的环境条件、贮存温度及正常的试验大气条件。
如果所测的参数随温度和(或)气压的变化规律为已知，就在规定的正常试验大气条件下测量参数值。
有必要时，可通过计算校正到规定的基准标准大气条件下的参数值。
本标准规定的基准标准大气条件如下：4.1.1正常工作的大气条件a.额定的环境温度：0～35℃；-5～+40℃；-10～55(50)1)℃。
b.相对湿度≤90%(相对湿度为90%时，环境温度不低于25℃，继电器内无凝结及冰形成)。
c.大气压力80～110kPa。
注：1)括号内的数值为根据用户或制造单位的需要和可能来确定的数值，下同。
4.1.2基准的标准大气条件a.环境温度20±2℃；b.相对湿度45%～75%；c.大气压力86～106kPa。
4.1.3周围环境要求a.本标准规定的装置不承受太阳辐射、雨和水的冲洗，适应室内的有气候防护的环境。
b.大气中有不含有导致金属或绝缘损坏的腐蚀性气体。
c.周围不允许有较严重的霉菌存在(如有特殊要求，按GB2423.16选择霉菌生长的程度和等级)。
d.外磁场影响强度的允许值由产品标准规定。
4.2电源的技术要求4.2.1交流电源4.2.1.1交流电源频率为50Hz，允许偏差为额定值的±0.5%。
4.2.1.2交流电源波形为正弦波，畸变系数1)不大于2%。
注：1)畸变系数：从非正弦周期量中减去基波分量所得的谐波分量的有效值与非正弦量的有效值的比值，通常用百分比表示。
4.2.1.3三相电源应完全平衡。
如产品标准中未作具体规定，其试验允许误差的要求为：a.三相电源的各相电压(或线电压)之差应不大于相电压(或线电压)的平均值的1%；b.相电压之间的相位差应相同，允许角差为2°；c.相电流之差不大于各相电流的平均值的1%；d.相电流相位差，允许角差为2°。
4.2.2直流电源4.2.2.1直流电源电压纹波系数不大于2%。
纹波系数计算公式为q U UUumm v =-式中q u——纹波系数；U mm——最大瞬时电压；U v——最小瞬时电压；U0——直流分量。
4.2.2.2直流电源电压波动范围为额定电压80%～110%(115%)。
4.3额定参数4.3.1额定电压：a.交流额定电压：100V(100/3V、100/3V)。
b.直流额定电压：48V 、60V 、110V 、220V 。
4.3.2 额定电流：1A 、5A 。
4.3.3 额定频率：工频交流额定频率为50Hz(根据用户需要可为60Hz)。
4.3.4 功率消耗：应符合各装置的技术条件，并与电流、电压互感器的负载相配合。
4.3.5 逻辑回路额定电压：6(5)V 、12(15)V 、18V 、24V 、可单极性或双极性输出。
4.4 量度继电器特性量的准确度 4.4.1 准确度确定的条件、要求：a.极限刻度误差：在相同的条件下，对同一继电器预期得到的具有给定置信度的最大误差。
计算方法：()极限刻度误差次测量中的最大最小值刻度整定值刻度整定值=-⨯510000b.平均刻度误差：在相同的规定条件下，对同一继电器所进行的规定测量中，各次测量所得误差值(包括绝对误差和相对误差)的代数和除以测量次数(一般规定为5次)所得的商。
c.一致性：在同一规定条件下，对于指定的继电器，其置信度给定时，预期得到的任何两次测量值之差的最大值。
计算方法：5次测量中的最大值减5次测量中的最小值。
d.返回系数：继电器的返回值与动作值之比。
极限返回系数：在相同的规定条件下，对同一继电器预期得到的具有给定置信度的最大(欠量继电器)或最大(过量继电器)返回系数值。
e.在基准条件下确定的极限刻度误差、平均刻度误差、一致性、返回系数分别称为基准极限刻度误差、基准平均刻度误差、基准一致性、基准返回系数。
f.平均刻度误差的变差：单一影响量或影响因素在标准范围内变化时(所有其他的量保持为基准条件，而且是对给定的整定值而言)，继电器的准确度可能引起的变化(例如温度、频率、电源的波动等引起的变差)。
计算方法(以温度变化引起的变差为例)：()平均刻度的温度变差高温或低温下平均刻度值基准平均刻度值基准平均刻度值=-⨯100004.4.2 准确度测试要求4.4.2.1 试验应在基准条件下进行。
4.4.2.2 当产品技术条件中没有规定时，准确度测试试验时，特性量整定值分别整定在最大、最小和中间任一整定值下进行。
4.4.3 准确度值的规定在指定误差以百分数表示的地方，其值应自下列数列选取： 0.5；1.0；1.5；2.5(3)；5.0；7.5；10；20。
4.5 过载能力 4.5.1 热稳定4.5.1.1 电流回路的热稳定以1s 的过载电流值为基准。
根据不同的装置和不同使用条件，过载电流倍数按表1选取，如有特殊要求，由装置的专用技术条件规定。
表1过载电流选择等级1234过载电流倍数K10203040施加过载电流的时间允许延长，但一般不超过5s 。
时间的换算可以按下式进行K Kt t =1式中 K ——1s 内允许的过载电流的倍数； K t ——t s 内允许的过载电流的倍数。
4.5.1.2 电压回路连续承受电压的倍数： a.交流电压回路：1.2倍。
b.直流电压回路：1.1(1.15)倍。
4.5.1.3热稳定的评定标准：装置经受过载电流后，应无绝缘损坏(包括液化、炭化或烧焦等)。
有关电气性能仍应符合产品专用技术标准的规定。
4.5.2动稳定a.各装置的动稳定极限值由各装置的技术标准规定；b.装置经过动稳定试验后，线圈、元件及结构零件无永久性机械变形。
4.6绝缘介质绝缘要求应符合GB4858有关规定。
4.6.1绝缘试验项目a.工频耐压试验；b.绝缘电阻试验；c.冲击电压试验。
4.6.2试验条件除非另有规定，一般绝缘试验大气条件不应超过下列范围：a.环境温度：15～35℃。
b.相对湿度：45%～75%。
c.大气压力：86～106kPa。
4.6.3工频耐压试验电压a.对于直接经仪用互感器激励的电路，试验电压为工频(50Hz)交流2kV。
b.工频试验电压值见表2。
其类别选择参照附录A。
c.施加试验电压的时间为1min。
表24.6.4绝缘电阻产品的绝缘电阻值应不低于表3的规定。
施加电压时间不少于5s，待读数达到稳定时，测定绝缘电阻值。
表34.6.5冲击电压试验冲击电压发生器产生的电压是一个非周期瞬变电压，其波形模拟了雷电的冲击电压的波形。
a.冲击电压试验值：0、1、5kV(误差为+0～-10%，冲击电压试验值的选用详见附录B)。
b.冲击波的主要参数：波前时间：1.2μs允许误差为±30%；半峰值时间：50μs允许误差为±20%；输出阻抗：500Ω允许误差为±10%；输出能量：0.5J允许误差为±10%。
c.要求：按装置标准或技术条件规定的冲击电压值，对每一被试装置进行三个正脉冲、三个负脉冲试验，脉冲间隔时间不小于5s，被试装置不加激励量。
d.重复进行冲击电压试验时，施加于装置的电压值应为规定值的60%。
4.6.6电气间隙与爬电距离4.6.6.1装置内部的和外部的(即插件、插箱各部分之间)电气间隙与最小爬电距离按表4选取。
本表选择的是C类装置，其他类装置参照GB4858的规定选取。
表4注：L-L表示两个带电部分之间的最小间隙；L-A表示带电部分和外露的导电部分之间的最小间隙。
4.6.6.2印制导线间距离按表5选取。
表5注：1)湿热试验恢复后的绝缘电阻大于10MΩ，正常情况下的绝缘电阻应不小于103M Ω。
4.7抗干扰性能4.7.1抗高频干扰技术措施及高频干扰试验要求4.7.1.1装置应具有抗高频干扰的技术措施：a.交流输入回路与电子回路的隔离应采用带有屏蔽层的输入变压器(或变流器、电抗互感器等变换器)，屏蔽层要直接接地；b.跳闸、信号等外引回路要经过触点过渡或光电耦合器隔离；c.发电厂、变电所的直流电源不宜直接与电子回路相连(例如经过逆变换器)；d.消除电子回路内部干扰源，例如在小型辅助继电器的线圈两端并联二极管或电阻、电容，以消除线圈断电时所产生的反电势；e.保护装置强、弱电平回路的配线要隔离；f.装置与外部设备的相连应具有一定的屏蔽措施。
4.7.1.2高频干扰试验：按GB6162的规定进行。
电压幅值及试验方法见附录C。
4.7.2辐射电磁场干扰试验辐射电磁场干扰试验本标准作为推荐项目，具体规定由下一级标准指出。
试验的目的是确认被试装置在被激励并受到来自某辐射源，特别是在27～500MHz 频率范围内工作的收发两用机(步话机)的电磁场影响时，不误动作。
辐射电磁场干扰试验方法详见附录Ⅰ。
4.8对元件、结构、印刷电路及出口继电器的有关要求4.8.1为了保证产品质量，所有的电子元件必须按照有关标准经过老化筛选。
4.8.2对结构的要求：a.装置结构模式是由插件组成插箱或屏、柜。
插件、插箱、屏、柜的外形尺寸应符合GB3047.1及其他有关标准的规定。
插拔式结构型装置的插件应接触可靠，同一类型插件应能互换，并应能满足相应技术要求。
b.插件应插拔方便，带电拔插件时，应保证交流电流回路不开路、交流电压回路不短路、直流回路不短接，插件应有锁紧的设置。
c.交流电流回路应用固定螺钉连接、插拔式的电流端子接触电阻应不大于0.01Ω。
d.装置应设有检测逻辑回路或全部保护回路的设施。
带有调整整定值的插件，其调整机构应有良好的绝缘和锁紧的措施。
e.插件、插箱应有明显的接地标志。
