主变大修方案sfpsz9-120000/220主变压器大修方案一、概述##220kV变电站的两台sfpsz9-120000/220主变压器由觉山220kV变电站供电站退运的两台主变。
##站1#主变为##站原2#主变(西安变压器厂生产),##站2#主变为##站原1#主变(西安变压器厂生产),两台主变均为2002年投入运行。
由于变压器已运行多年,并由##站搬迁到##站,变压器存在缺陷按照《变压器检修规则》之规进行大修,为指导检修工作人员在主变大修工作中以正确的方法检修变压器,确保检修工作人员及设备的安全,保证工程质量,特制定此方案。
二、设备概述1、1#主变(西安变压器厂):型号:sfpsz9-120000/220220/120/60ynynod11工作编号:2001118机械规格:1sb七百一十点六零三六一2、2#主变(西安变压器厂):型号:sfpsz9-120000/220220/120/60ynynod11工作编号:2001076产品代码:1tb130二三、大修项目1.简要说明1.1油箱及附件的检修包括:套管、吸湿器、散热器、阀门、储油柜、一净油器、继电器等附件检修。
1.2过滤变压器油,并妥善提供维护期间丢失的变压器油。
1.3更换硅胶和变压器本体附件的所有密封垫。
1.4修理前后的高压试验,以验证气体继电器。
1.5清洁外壳,并为附件喷漆。
1.6铁心、铁心紧固件、压钉、压板及接地片的检修。
2.细节变压器检修项目、步骤、工艺技术要求和措施:序号1.1.11.222.12.22.3工作项目准备工作资料收集施工场地布置变压器解体进行检修前的检查试验排油工艺技术要求、措施收集变压器自运行以来的各种资料、原始数据。
资料收集工作由专人进行。
根据现场情况合理布置施工机具确定附加检修项目并对渗漏部位做好标记和记录。
试验内容为变压器运行档直流电阻试验、油化试验、耐压试验、绕组形变试验。
(详见试验项目清单)绕组变形试验由电力科学研究院负责。
变压器修理规程(大修)
云南通变电器有限公司变压器修理规程(大修)一、修理范围:所有110kV及以下电力变压器、电炉变压器、整流变压器等,包括开关修理。
二、修理原因:1、双方通过现场低电压检测、油样分析或吊芯检查判定变压器线圈及器身内部绝缘损坏及有放电痕迹。
必须更换线圈时,该过程为大修。
2、变压器必须进行返厂修理,才能保证修理质量合格。
三、修理方案:1、拆除箱沿螺栓,吊出变压器器身;拆散器身、高低压线圈,找到线圈、器身绝缘或铁芯烧损放电痕迹,并分析故障原因;2、清理铁芯面上铜珠,清理油箱内部铜珠;3、更换三相高低压线圈;或只更换三相高压线圈,保留三相低压线圈(视故障情况与用户协商而定);4、更换所有绝缘件;更换所有变压器油;5、器身组装后,对器身所有电气连接螺栓进行拧紧(包括线圈分接线与开关静触头连接螺栓);对器身所有紧固件进行压紧;6、对大型有载调压变压器,应打开有载分接开关顶部盖板,吊出并检查清洗开关芯子,更换开关室绝缘油;检查调档是否正常;如开关不能修复时,更换开关;7、对电炉变压器用低压出线导电铜排,如出现环氧浇注绝缘层老化开裂不能修复时,应更换导电铜排;对油水冷却器油管道进行清洗;8、半成品试验合格后,对器身进行真空干燥;9、检查瓷套有无放电痕迹及破损现象、清洁套管,检查储油柜、气体继电器、压力释放阀、蝶阀等;10、更换所有老化密封胶圈;清除油箱底部油泥,更换硅胶;11、修理完成组装后,按国家标准规定进行出厂试验。
其中工频耐压试验值按国标80%进行试验;12、试验合格后,清洁变压器外壳后进行外观喷漆;13、检修时间:双方协定。
注意事项:1、吊芯检查时,用户应准备相应的安全措施;2、拆散变压器器身时,双方人员应在修理现场共同查看故障部位及故障大小,分析故障原因;3、修理完成后,用户可派人参与承修方试验过程;4、用户应根据变压器故障现象及分析原因,对运行现场外线路、开关柜、短网等进行检查,消除隐患,杜绝外部故障原因再次对变压器冲击损伤;5、修理内容以实际签定修理协议或合同为准。
变压器大修方案
变压器大修方案(共5页) -本页仅作为预览文档封面,使用时请删除本页-变压器大修方案1.变压器拆卸、吊心:选在无尘土飞扬及其它污染的晴天进行;空气相对湿度不应大于75%,风力不大于三级,以防灰尘、杂物等侵入变压器内,否则采取保护措施。
(1)设备停电后,拆开变压器的高低压套管引线、断开风扇、温度计、气体继电器等电源,并把线头用胶布包好,作好记号。
(2)放出变压器油,放油前对油管进行检查,油管内无水、杂物,没有漏油。
(3)拆下套管、油垫、防爆管、风扇风机、散热器,分接开关的操作机构、漏油器、温度计和大盖的螺栓。
(4)拆卸变压器顶盖。
(5)检查垫油箱的枕木已放好。
(6)开始安全吊罩(7)起吊时要有专人指挥,油箱四角设专人监视。
(8)每根钢绳与铅垂线的夹角不得大于30°。
(9)起吊时尽量缩短芯子在空中停留的时间,并防止铁芯、绕组、绝缘部件与油箱碰撞而受到损伤。
(10)检修时间为1天。
2.变压器铁芯、线圈检查(1)检修人员除携带必须的检修工具以外,禁止携带与检修无关的物品,工作室须穿不带铁钉的软底鞋,并准备好擦汗的毛巾。
带入变压器内的工具,事前必须检查登记,并用白布带拴牢。
(2)检修人员上下铁芯时,只能沿木支架或铁构架上下,禁止手抓脚踩线圈引线上下,以防止损坏线圈绝缘。
(3)铁芯检修步骤2A检查硅钢片压紧程度,铁芯油污松动,栀铁和铁芯有无歪斜、变形等;绝缘漆膜有无脱落,外表是否平整,有无片间短路或变色、放电烧伤、过热痕迹,上铁箍的顶部和下铁箍的底部是否有油垢杂物,可用洁净的白布或泡沫塑料擦拭,接地良好无多点接地现象。
B所有能触及的穿心螺栓应连接紧固;用1000-2500V兆欧表测量穿心螺栓与铁芯和与栀铁压梁之间的绝缘电阻以及铁芯与栀铁压梁之间的绝缘电阻(应卸开接地连片,其值均大于10兆欧。
C逐个检查各部螺栓、螺帽,所有螺栓均应紧固,并有放松垫圈、垫片,检查螺栓是否有损伤。
D 检查铁芯、铁芯与夹件的油路。
35KV变压器大修四措

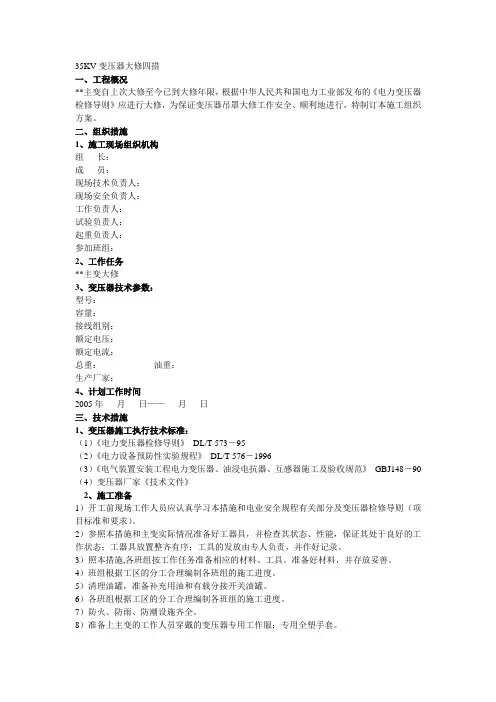

35KV变压器大修四措一、工程概况**主变自上次大修至今已到大修年限,根据中华人民共和国电力工业部发布的《电力变压器检修导则》应进行大修,为保证变压器吊罩大修工作安全、顺利地进行,特制订本施工组织方案。
二、组织措施1、施工现场组织机构组长:成员:现场技术负责人:现场安全负责人:工作负责人:试验负责人:起重负责人:参加班组:2、工作任务**主变大修3、变压器技术参数:型号:容量:接线组别:额定电压:额定电流:总重:油重:生产厂家:4、计划工作时间2005年月日——月日三、技术措施1、变压器施工执行技术标准:(1)《电力变压器检修导则》DL/T 573-95(2)《电力设备预防性实验规程》DL/T 576-1996(3)《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 (4)变压器厂家《技术文件》2、施工准备1)开工前现场工作人员应认真学习本措施和电业安全规程有关部分及变压器检修导则(项目标准和要求)。
2)参照本措施和主变实际情况准备好工器具,并检查其状态、性能,保证其处于良好的工作状态;工器具放置整齐有序;工具的发放由专人负责,并作好记录。
3)照本措施,各班组按工作任务准备相应的材料、工具。
准备好材料,并存放妥善。
4)班组根据工区的分工合理编制各班组的施工进度。
5)清理油罐,准备补充用油和有载分接开关油罐。
6)各班组根据工区的分工合理编制各班组的施工进度。
7)防火、防雨、防潮设施齐全。
8)准备上主变的工作人员穿戴的变压器专用工作服;专用全塑手套。
9)准备好吊车等工具车辆,保证其处于良好的工作状态。
10)现场准备紧急用车,保证紧急用车的工作状态良好。
11)大修前应组织有关人员现场了解设备情况,对重要施工项目制定具体方案,落实施工设备布置场所等并划出35KV变压器大修现场设备定置图。
3、工作进度第一日:办理工作票,检查渗漏油点,高压做大修前试验,为大修做准备第二日:本体放油,拆卸附件,吊罩检查,处理缺陷。
干式变压器处置方案

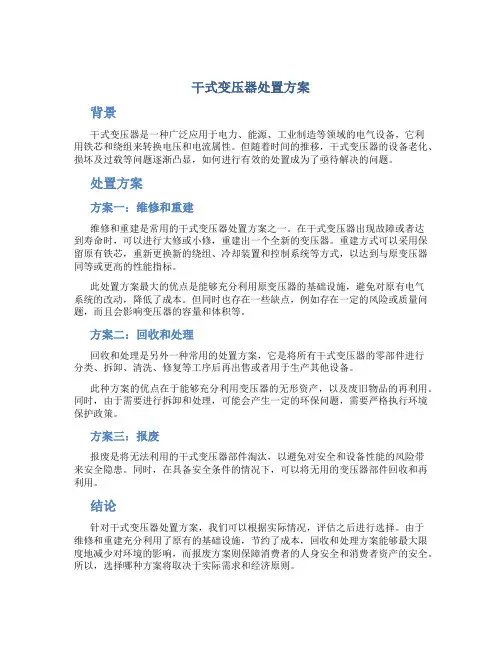

干式变压器处置方案背景干式变压器是一种广泛应用于电力、能源、工业制造等领域的电气设备,它利用铁芯和绕组来转换电压和电流属性。

但随着时间的推移,干式变压器的设备老化、损坏及过载等问题逐渐凸显,如何进行有效的处置成为了亟待解决的问题。
处置方案方案一:维修和重建维修和重建是常用的干式变压器处置方案之一。
在干式变压器出现故障或者达到寿命时,可以进行大修或小修,重建出一个全新的变压器。
重建方式可以采用保留原有铁芯,重新更换新的绕组、冷却装置和控制系统等方式,以达到与原变压器同等或更高的性能指标。
此处置方案最大的优点是能够充分利用原变压器的基础设施,避免对原有电气系统的改动,降低了成本。
但同时也存在一些缺点,例如存在一定的风险或质量问题,而且会影响变压器的容量和体积等。
方案二:回收和处理回收和处理是另外一种常用的处置方案,它是将所有干式变压器的零部件进行分类、拆卸、清洗、修复等工序后再出售或者用于生产其他设备。
此种方案的优点在于能够充分利用变压器的无形资产,以及废旧物品的再利用。
同时,由于需要进行拆卸和处理,可能会产生一定的环保问题,需要严格执行环境保护政策。
方案三:报废报废是将无法利用的干式变压器部件淘汰,以避免对安全和设备性能的风险带来安全隐患。
同时,在具备安全条件的情况下,可以将无用的变压器部件回收和再利用。
结论针对干式变压器处置方案,我们可以根据实际情况,评估之后进行选择。
由于维修和重建充分利用了原有的基础设施,节约了成本,回收和处理方案能够最大限度地减少对环境的影响,而报废方案则保障消费者的人身安全和消费者资产的安全。
所以,选择哪种方案将取决于实际需求和经济原则。
