0.4KV开关柜技术规范书
低压柜技术规范
低压柜技术规范低压开关柜1.1⼯作内容与供货范围1.1.1 ⼯作内容⼯作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出⼚试验、交接试验，其中型式试验提供型式试验报告。
)、出⼚前组装检查、包装发运、运输、现场开箱检查、提供技术⽂件及资料、现场安装指导、现场试验及试运⾏指导、交接验收、技术培训等，并确保上述技术服务的质量。
1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专⽤⼯具1.1.3设计联络会1、设计联络会主要⽬的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺⼨；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备⼯作，研究调试有关准备⼯作，包括调试⽅案、调试⼤纲的讨论及卖⽅⼈员派遣和应携带的试验仪器⼯具等。
1.1.4图纸和⽂件提交1、图纸和⽂件提交时间表合同签字后，我⽅提供给⼯程师3份、设计院1份全部⼯⼚图纸和安装、试验、运⾏维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺⼨、开孔尺⼨、安装尺⼨、）基础和荷载图。
（2）接线图及端⼦图：表⽰开关柜之间及开关柜与其它设备之间的相互联接。
图中应⽰出开关柜的所有端⼦排，包括内部布线与外部所有连接端⼦。
（3）原理图：表⽰保护、控制、操作、报警等所有交、直流电路等2.1.5出⼚检验设备出⼚前，买⽅将派⼈进⾏出⼚检验，买⽅⼈员的往返车票、⾷宿等费⽤均包括在设备报价中。
设备出⼚检验安排表1.2 引⽤标准所有供货的产品的设计、制造、材料、试验、性能等除满⾜本技术规范外，其它要求不低于国际电⼯委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现⾏的最新版本。
当标准之间不⼀致时，应采⽤较⾼的标准。
主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定⼯作电流：2000A额定绝缘⽔平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）⽔平母线（主母线）：50kA垂直母线（⽀母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺⼨：(宽×深×⾼)：800×600×2200mm 1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定⼯作电压 AC400V(4)极数：3P(5)额定极限短路分断能⼒80kA(6)额定运⾏短路分断能⼒50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电⽓寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能⼒ 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电⽓寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变⽐：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变⽐：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电⼒仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、⽆功功率、功率因数、有功电度、⽆功电度、电压总谐波含量。
GGD技术标书

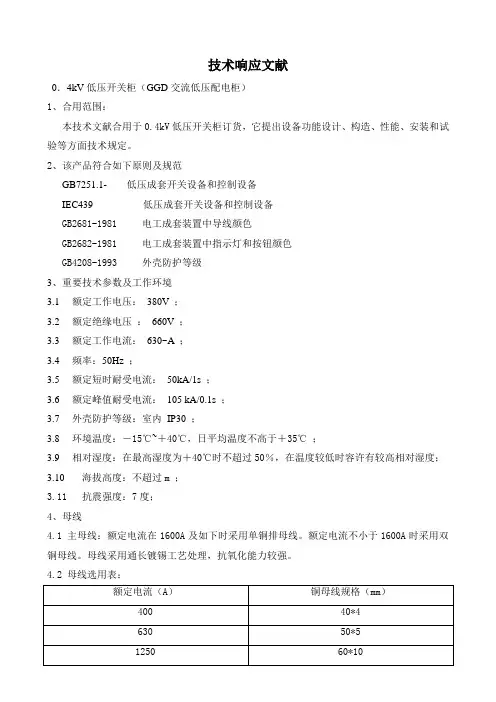

技术响应文献0．4kV低压开关柜（GGD交流低压配电柜）1、合用范围：本技术文献合用于0.4kV低压开关柜订货，它提出设备功能设计、构造、性能、安装和试验等方面技术规定。
2、该产品符合如下原则及规范GB7251.1- 低压成套开关设备和控制设备IEC439 低压成套开关设备和控制设备GB2681-1981 电工成套装置中导线颜色GB2682-1981 电工成套装置中指示灯和按钮颜色GB4208-1993 外壳防护等级3、重要技术参数及工作环境3.1额定工作电压：380V ；3.2额定绝缘电压：660V ；3.3额定工作电流：630~A ；3.4频率：50Hz ；3.5额定短时耐受电流：50kA/1s ；3.6额定峰值耐受电流：105 kA/0.1s ；3.7外壳防护等级：室内IP30 ；3.8环境温度：－15℃~＋40℃，日平均温度不高于＋35℃；3.9相对湿度：在最高湿度为＋40℃时不超过50％，在温度较低时容许有较高相对湿度；3.10海拔高度：不超过m ；3.11抗震强度：7度；4、母线4.1 主母线：额定电流在1600A及如下时采用单铜排母线。
额定电流不小于1600A时采用双铜母线。
母线采用通长镀锡工艺处理，抗氧化能力较强。
4.2 母线选用表：4.3 中性接地母线选用：5、重要电器元件选择GGD柜重要电器元件选用均按照设计图纸或顾客指定生产厂家元器件。
6、构造特点：6.1 GGD型交流低压配电柜柜体采用通用柜形式，框架用8MF冷弯型钢局部焊接而成，框架整体强度和刚度较高，能承受短路时所产生机械应力和热应力。
门板与隔板采用宝钢优质冷轧钢板（δ=1.5）折弯成型，平整度良好。
6.2 设计时充足考虑到柜体运行中散热问题。
柜体上下两端均有一定数量散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不停地由下端孔补充进柜，使密封柜体由下而上形成一种自然通风道，到达散热目。
6.3 GGD柜按照现代化工业产品造型设计规定，采用黄金分割比措施设计柜体外形和各部分分割尺寸，使整体美观大方，前后均可开门操作维护。
0。4KV低压开关柜技术规范件
0。
4KV低压配电（电容补偿）柜技术规范广西超威鑫锋能源有限公司（以下简称业主、招标方）工程0.4KV配电装置需招标采购GGD3及GGJ开关柜设备共计10面，柳州市电力开关厂现就相关产品技术规格、参数，供货范围等提出投标技术规范如下：1.概述:1.1供货范围:本技术规范就业主0。
4KV配电装置一次设备提出技术条件。
本次0.4KV配电装置采用GGD3型低压配电开关柜及GGJ型无功功率补偿柜，其中涉及GGD3、GGJ低压开关柜的使用条件、额定参数、试验等方面提出基本技术要求，供货设备的设计、制造、检查和验收符合国家相关标准规范，为供货方提供符合本技术条件及相关标准的优质产品.1。
2标准、规范：必须符合的相关标准包括：中华人民共和国GB系列国家标准GB7251。
12-2013GB/T15576-2008IEC4392．使用环境条件：2.1海拔高度2000m。
2.2环境温度:最高：40℃,最低：-10℃；最大日温差：25℃2。
3环境湿度：日平均相对湿度：≤95％月平均相对湿度：≤90%2.4最大风速：34m/s2.5耐受地震能力:地震烈度：8级;水平加速度：0.15g2。
6 安装在已建房屋建筑中，设备满足相关尺寸、安全距离要求。
2。
7使用电压等级: 0.4KV3．供货范围:3.1 GGD3，GGJ开关屏总计10面(尺寸(1000—1200）＊(1000）＊2200），尺寸均为宽*深＊高，拼柜安装在工厂0.4KV各配电室内,一次配置方案按需方供图。
3.2 柜内全部主母线和分支母线：TMY 铜排；（广州半径）3.3 安装运行所必须的辅助材料如螺栓、铜排、边屏侧板等；3.4 备品备件:按纽、指示灯各20只（红绿各半）.RT14熔断器20只。
4. 技术说明4。
1 GGD3型交流低压配电柜及GGJ型无功功率补偿柜的柜体采用通用柜的形式，框架用8MF 冷弯型钢局部焊接而成，框架零件及专用配套零件由本厂生产配套供货，以保证柜体的精度和质量。
0.4kV低压开关柜安装作业指导书
0.4kV 低压开关柜安装作业指导书1 适用范围 1. 1 电压等级 0.4kV 。
1.2 电气类别低压开关柜的安装。
2 编写依据表 2 编 写 依 据3 作业流程图图 3 作业流程图4 安全风险辨析与预控4.1 0.4kV低压开关柜安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。
4.2 按《指南》中与 0.4kV 低压开关柜安装作业相关联的《电网建设安全施工作业票》（编码： KGGAZ-03-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。
4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。
4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10 天，超过 10 天须重新办理作业票，在工作完成后上交项目部保存备查。
表 4.1 作业任务安全基准风险指南5 作业准备5. 1 作业前施工条件表 5.1 作业前施工条件5. 2 人员、主要工器具及仪器仪表配置表 5.2 人员、主要工器具及仪器仪表配置6 作业方法表 6 作业方法7 质量控制措施及检验标准7.1 质量控制措施7.1.1 现场负责人应根据现场情况安排技术人员负责质量监控。
7.1.2 作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。
7.1.3 现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。
7.1.4 作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。
7.1.5 施工质量检验一般按以下方式进行。
质量检验一般采用三级检验制，施工队（组）对所施工的分项工程应进行 100%的质量自检；项目部对所负责施工的分部工程和单位工程组织质量检查，复检比例不宜低于 50%；公司对单位工程组织检查，抽检比例不宜低于 20%。
0.4kV 开关柜、有源滤波装置技术规格书
0.4kV开关柜、有源滤波装置技术规格书年月目录一、技术条件 (1)1、适用范围 (1)2、环境条件 (1)3、采用标准规范 (1)4、系统参数 (3)5、系统工作模式 (3)6、技术参数 (3)7、技术性能及要求 (5)8、结构要求 (19)9、可靠性、可维护性、可扩展性 (25)10、铭牌及标识 (26)11、计划采用的主要元器件/原材料清单 (27)二、供货范围 (29)1、0.4K V开关柜 (29)2、有源滤波装置 (40)一、技术条件1、适用范围本技术规格书适用于xx工程供电系统中的0.4kV开关柜和有源滤波装置的技术要求。
有源滤波装置柜体由0.4kV开关柜厂家提供。
2、环境条件装设地点：户内环境温度：-5℃～ 40℃相对湿度：日平均值不大于95%；月平均值不大于90%，有凝露情况发生。
海拔高度：≤1000m地震烈度：≤6度，设计基本地震加速度值为0.050g振动：f＜10Hz时，振幅为0.3mm；10Hz＜f＜150Hz时，加速度为1m/s2。
雷暴日：>47日/年3、采用标准规范设备的制造、试验和验收除了满足本技术规格书的要求外，还应符合如下标准：GB50157-2013 《地铁设计规范》GB50490-2009 《城市轨道交通技术规范》GB14048.1-2012 《低压开关设备和控制设备第1部分：总则》GB14048.2-2008 《低压开关设备和控制设备第2部分：断路器》GB14048.3-2008 《低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器》GB7251.1-2013 《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》GB/T16935.1-2008 《低压系统内设备的绝缘配合第1部分：原理、要求和试验》GB50057-2010 《建筑物防雷设计规范》GB7947-2010 《人机界面标志标识的基本和安全规则导体颜色或字母数字标识》GB/T24275-2009 《低压固定封闭式成套开关设备和控制设备》GB/T24274-2009 《低压抽出式成套开关设备和控制设备》GB/T3859.1-2013 《半导体变流器通用要求和电网换相变流器第1-1部分：基本要求规范》GB/T50063-2008 《电力装置的电测量仪表装置设计规范》GB/T17626.2-2006 《电磁兼容试验和测量技术静电放电抗扰度试验》GB/T17626.3-2006 《电磁兼容试验和测量技术射频电磁场辐射抗扰度试验》GB/T17626.4-2008 《电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验》GB/T17626.5-2008 《电磁兼容试验和测量技术浪涌（冲击）抗扰度试验》GB4208-2008 《外壳防护等级（IP代码）》GB/T17950-2000 《半导体变流器第6部分：使用熔断器保护半导体变流器防止过电流的应用导则》GB/T17886.1-1999 《标称电压1kV及以下交流电力系统用非自愈式并联电容器第1部分：总则—性能、试验和定额—安全要求安装和运行导则》GB/T22582-2008 《电力电容器低压功率因数补偿装置》GB50052-2009 《供配电系统设计规范》GB50054-2011 《低压配电设计规范》GB/T12325-2008 《电能质量供电电压偏差》GB/T12326-2008 《电能质量电压波动和闪变》GB/T14549-1993 《电能质量公用电网谐波》GB/T15543-2008 《电能质量三相电压不平衡》GB/T15945-2008 《电能质量电力系统频率偏差》GB17625.1-2012 《电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)》GB17625.2-2007 《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB/Z17625.3-2000 《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》GB/Z17625.6-2003 《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的谐波电流的限制》JGJ16-2008 《民用建筑电气设计规范》JB/T9661-1999 《低压抽出式成套开关设备》JB/T5877-2002 《低压固定封闭式成套开关设备》JB/T11067-2011 《低压有源电力滤波装置》DGJ08-100-2003 《低压用户电气装置规程》所采用的标准均应为合同执行时的最新有效版本。
0.4kV低压柜(GGD)
配网0.4kV低压柜(GGD) 订货技术条件书目录1.范围 (3)2. 应遵循的主要标准 (3)3. 主要技术条件 (3)3.1环境条件 (3)3.2工程条件 (4)3.3 设备的主要参数 (4)3.4 技术要求 (5)3.5 零配件要求 (7)4．监督制造 (7)5．试验 (7)6. 包装、运输 (8)6.包装 (8)6.2 运输 (8)7.供货范围 (9)8.中标厂商应提供的技术文件 (9)8.1厂商投标时应提供的图纸 (9)8.2 供方交货时应提供的技术文件和图纸………………………………………10.9. 主件选用厂商范围 (10)10. 附表 (10)1.范围本技术条件适用于10kV及以下配网工程对0.4kV低压柜(GGD)的招标通用订货，是相关设备通用订货合同的技术条款。
2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上应采用更高要求的标准。
供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T14048-1993 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》DL/T791-2001 《户内交流充气式开关柜选用导则》GB3096-1993 《城市区域环境噪声标准》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度： 35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：Ⅲ级3.1.6安装场所：户内3.2 工程条件3.2.1 系统概况a. 系统额定电压：0.4kVb. 系统额定频率：50Hzc. 系统中性点接地方式：接地。
0.4KV GCK低压开关柜技术规范
国网**供电公司****供配电工程0.4kV低压开关柜技术规范书***供电局设计院*年*月*日目录一、通用部分............................. 错误!未定义书签。
1.总则................................... 错误!未定义书签。
1.1 一般规定......................... 错误!未定义书签。
1.2 供方应提供的资格文件............ 错误!未定义书签。
1.3 适用范围......................... 错误!未定义书签。
1.4 对设计图纸、说明书和试验报告的要求错误!未定义书签。
1.5 标准和规范....................... 错误!未定义书签。
1.6 供方必须提交的技术参数和信息..... 错误!未定义书签。
1.7 安装、调试、性能试验、试运行和验收错误!未定义书签。
2.技术服务............................... 错误!未定义书签。
2.1 概述............................. 错误!未定义书签。
2.2 任务和责任....................... 错误!未定义书签。
2.3 工厂检验和监造................... 错误!未定义书签。
二、专用部分 (2)1.工程概况 (2)2.使用条件 (2)3.货物需求及供应范围一览表 (4)4.结构要求 (4)5.技术参数和性能要求 (14)二、补充部分 (25)二、专用部分1.工程概况1.1工程规模：新装低压抽屉柜10台，本成套厂家负责AA3两台1.2电力系统情况：接地型式：TN-S额定电压：0.38/0.22kV额定绝缘电压：0.66kV额定频率：50Hz水平母线额定电流：3200A额定峰值耐受电流 105（176）KA额定短时耐受电流 50（80KA）1.3各种电气设备回路电压电气设备控制、保护、信号回路电压AC220V；在上述数值的80%～120%范围内，各种电气设备动作准确可靠；断路器的合闸电压在上述数值的85%～110%范围内能关合额定关合电流；在上述数值的75%～110%范围内能在无负荷情况下关合；断路器的并联跳闸电压在上述数值的70%～110%范围内能可靠分闸；所有电子设备和继电器在高次谐波电压畸变率不大于8%的条件下能正常运行。
低压开关柜技术规格书
招标技术规范书1.0 总则1.1 本规范书适用于工程的0.4kV低压开关柜。
它包括采购的0.4kV低压开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果卖方没有以书面对本规范书的条文提出异议，则意味着卖方提出的产品完全符合本规范书的要求。
如有异议，必须清楚地表示在“差异表”中。
1.4 中标确认后x天内，卖方提出合同设备的设计、制造、检验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给买方，供买方确认。
1.5 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
卖方应具有良好的银行资信的商业信誉，没有处于被责令停业，财产被接管、冻结，破产状态。
1.6 卖方应提供高水平的设备，开关柜应至少是90年代的国际先进水平，在国内相应行业拥有良好业绩，证明是成熟可靠的产品。
如果该设备为卖方从国外公司引进的柜型，则卖方应具有国外品牌授权证明。
1.7 卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循相关的IEC标准或者中国国家标准。
1.8 在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.9 本技术规范书经供、需双方确认后作为合同的技术附件，与合同正文具有同等法律效力。
1.10 本技术规范书未尽事宜, 由供、需双方协商确定。
2.0 工程概况2.1 概述2.2 工程主要原始资料3.0 规范和标准380V低压开关柜及其相关电器应符合下列各现行标准的要求：IEC 60947 —低压空气断路器IEC 60439-1 —低压成套开关设备GB7251 —低压成套开关设备4.0 运行和设计条件4.1 设备运行的环境要求4.1.1 概述本条的目的在于强调设备应遵照的环境条件要求，因为这会影响卖方的设备的寿命、结构和运行可靠性。
0.4KV低压开关柜(GGD)技术规范书0910
0.4kV低压开关柜（GGD）技术规范书1、总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。
若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。
1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。
1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。
必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。
1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。
必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。
1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。
1.8本技术规范书未尽事宜，由招投标双方协商确定。
2、参考标准IEC439-1《低压成套开关和控制设备》GB7251 《低压成套开关设备》ZBK36001 《低压抽出式成套开关设备》；上述技术标准和规范如有不足之处或未能达到国际最新标准时，系统承包人应使系统的设计、施工及选用的设备和材料符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
3、工作环境（1）海拔高度：2000m以下（2）最高环境温度：+40℃（3）最低环境温度：-25℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。
小区配套0.4KV开关柜GGD型技术规范(较完整版)2016.4.
小区配套0.4KV低压开关柜GGD技术规范书低压开关柜GGD的技术描述一、概述：GGD型交流低压配电柜适用于发电厂、变电所、厂矿企业等电力用户的交流50Hz，额定电压380V，额定电流至3150A的配电系统中，作为动力，照明及配电设备的电能转换、分配、控制之用。
GGD交流低压配电柜是本着安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性、实用性强，结构新颖、防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
二、引用标准所有设备的制造、测试和安装均采用国家标准，同时满足相应的IEC 标准，主要标准号如下：GB7251《低压成套开关设备》IEC439-1《低压成套开关设备和控制设备》ZBK36001《低压抽出式成套开关设备》GB9466《低压成套开关设备基本试验方法》GB14048《低压开关设备和控制设备》GB/T4942-2《低压电器外壳防护等级》GB/T20641-2006 IEC66208:2002 壳体一般要求JB/T6753.1-5—93 电工设备的设备构体公差三、主要技术参数1、总则1.1 本技术协议书规定的开关柜为GGD户内固定式金属封闭开关柜，包括0.4kV 开关柜GGD及其部件和设备在功能设计、结构、性能、安装等方面的技术要求。
1.2 本技术协议书提出的是满足需方最低限度的技术要求。
供方提供的产品完全满足本规范书和国家及行业现行标准的要求。
2．使用环境条件2.1 环境条件2.1.1 安装场所：户内2.1.2 海拔高度：≤1000m2.1.3 环境温度最高温度：＋40C最低温度： -15℃最大日温差： 25℃2.1.4环境湿度：日平均相对湿度≯95％（在25℃时）月平均相对湿度≯90％（在25℃时）2.1.5 耐受地震能力水平加速度0.2g，垂直加速度0.125g同时作用（注：g为地心引力加速度），安全系数≥1．673、开关柜壳体技术要求3.1开关柜型式：结构：钢结构、全封闭组合式屏，应通过中国质量认证中心的强制性认证（CCC）屏体:固定式GGD型尺寸（高×宽×深）： 2200×1000×600、2200×800×600、2200×600×600 颜色：静电喷涂，颜色根据图纸要求3.2开关柜外观、框架等要求3.2.1采用不小于2mm厚的钢板经柔性加工线一次成型C型材并有20模的安装孔。
低压柜技术规范
低压开关柜1.1工作内容与供货范围1.1.1 工作内容工作范围包括：0.4KV低压配电设备的设计、制造、试验(包括型式试验、出厂试验、交接试验，其中型式试验提供型式试验报告。
)、出厂前组装检查、包装发运、运输、现场开箱检查、提供技术文件及资料、现场安装指导、现场试验及试运行指导、交接验收、技术培训等，并确保上述技术服务的质量。
1.1.2 供货范围低压配电屏 11块直流屏 1套备品备件及专用工具1.1.3设计联络会1、设计联络会主要目的：确定开关柜内元器件的选型及配置和开关柜的布置和结构设计及开关柜的开孔尺寸；完成全部图纸的审批；协调交货、安装进度；为设备调试作准备工作，研究调试有关准备工作，包括调试方案、调试大纲的讨论及卖方人员派遣和应携带的试验仪器工具等。
1.1.4图纸和文件提交1、图纸和文件提交时间表合同签字后，我方提供给工程师3份、设计院1份全部工厂图纸和安装、试验、运行维护说明书的提交时间表并提供下列的图纸和资料：（1）开关柜设备的外形图（包括外形尺寸、开孔尺寸、安装尺寸、）基础和荷载图。
（2）接线图及端子图：表示开关柜之间及开关柜与其它设备之间的相互联接。
图中应示出开关柜的所有端子排，包括内部布线与外部所有连接端子。
（3）原理图：表示保护、控制、操作、报警等所有交、直流电路等2.1.5出厂检验设备出厂前，买方将派人进行出厂检验，买方人员的往返车票、食宿等费用均包括在设备报价中。
设备出厂检验安排表1.2 引用标准所有供货的产品的设计、制造、材料、试验、性能等除满足本技术规范外，其它要求不低于国际电工委员会(IEC)标准和中国国家标准(GB)，所有技术规范、标准是现行的最新版本。
当标准之间不一致时，应采用较高的标准。
主要标准包括(但不限于)：（1）GB7251《低压成套开关设备》（2）GB/T14048.1、3、4、5 《低压开关设备和控制设备》（3）GB14048.2《低压开关设备和控制设备低压断路器》（4）GB7251.1～3 《低压成套开关设备和控制设备》（5）GB7251.4～5《低压成套开关设备和控制设备》（6）GB/T4942《低压电器外壳防护等级》（7）GB191《包装贮运标志》1.3开关柜主要技术性能参数（1）型号：GGD3C型交流低压配电柜技术性能参数（2）额定电压：380V（3）频率：50Hz（4）额定工作电流：2000A额定绝缘水平 690V（5）额定短路开断电流（有效值）：50kA（6）额定短时耐受电流（1S）水平母线（主母线）：50kA垂直母线（支母线）：50kA（7）额定峰值耐受电流： 105kA(8) 防护等级：IP40（9）外形尺寸：(宽×深×高)：800×600×2200mm1.4主要元件性能参数1.4.1智能型塑壳断路器(1)型号 CW2-2000(2)额定电流 2000A(3)额定工作电压 AC400V(4)极数：3P(5)额定极限短路分断能力80kA(6)额定运行短路分断能力50 kA(7)额定短时耐受电流（1s） 50 kA(8)电动操作机构电压： DC220V(9)塑壳智能型断路器的机械寿命和电气寿命于下表：1.4.2开关柜系列塑壳断路器(1)型号：CM2Z系列(2)额定电流: 详见设计图(3)额定短路分断能力 35 kA(4)极数：3P(5)脱扣器代号：复式分励脱扣器310(6)断路器类型：电动机回路，详见设计图(7)塑壳断路器的机械寿命和电气寿命于下表：1.4.3电流互感器（1）型号：BH1—0.5（2）变比：详见设计图（3）准确级次：0.5级1.4.4电压互感器（1）型号：JDG-0.5（2）变比：0.38/0.1kV（3）准确级次：0.5级1.4.5熔断器（1）型号：NT00（2）额定电流：100/4A(3) 额定熔断短路电流：120kA(4) 熔体电流：4A1.4.6三相智能电力仪表（1）型号：DSSD331（2）额定电压：400V、（3）功能配备：电流、电压、有功功率、无功功率、功率因数、有功电度、无功电度、电压总谐波含量。
0.4kV低压配电柜技术规范书
--***************** 10MW并网光伏发电工程0.4kV 低压配电柜招标文件技术规范书*****************研究院二零一二年九月--目录0.4kV 低压配电柜供货需求表 (4)1 总则 . (5)2 项目概略 . (5)3 项目建设环境条件 (5)4 合用技术标准 . (6)5 技术要求 . (8)设施规范 (8)技术要求 (9)质量保证 (16)6 采买设施需乞降供货范围 (17)一般要求 (17)供货范围 . (17)其余 (18)6.4. 备品备件及专用工具、仪器仪表 (18)7 包装、表记、运输 (19)基本要求 (19)特别要求 (20)8 技术服务 . (21)设计资料要求 (21)招标方应随标书供应的资料： (22)对招标方所提资料的要求 (23)招标方应供应经判定合格的试验报告和安装手册。
24制造厂工地代表要求 (25)在卖方工厂的查验和监造 (26)卖方负责的培训服务 (26)9 质量保证和试验 (26)10 招标文件附图 (28)附录 A 招标人需填写的表格 . (29)A1 招标人需填写的主要配套零件表 (29)A2 技术偏离表 (29)--A3 备品备件、专用工具表 (29)--0.4kV 低压配电柜供货需求表序型号规格数目单备注设施名称位号0.4kV 低压配GCS抽屉式低压配电柜 4 面户内部署1电柜主母线 ( 铜质 )特别注意：1、因为当前本工程初步设计还没有审察，技术规范书中技术参数及配置有可能依据初设审察建议进行调整，生产厂家接到买方正式通知后方可生产。
3、签协议时，需带上知足施工图设计深度的总装图和基础安装尺寸图（电子版及纸介质版）。
--1总则(1) 本技术规范书合用于***************** 10MW并网光伏发电工程变电站0.4kV 低压配电盘。
它提出了对该设施的功能设计、构造、安装和试验等方面的技术要求。
(2)本技术规范书提出的是最低限度的技术要求 , 并未对全部技术细节作出规定 , 也未充足引述有关标准和技术规范的条文。
0.4KV开关柜技术规范
技术规格1、概述本次招标采购内容为所需0.4KV开关柜，投标方应根据本招标文件所提出的技术规格和服务要求，综合考虑设备的适应性，选择具有最佳性能价格比的设备前来投标。
希望投标方以精良的设备、优良的服务和优惠的价格，充分显示你们的竞争实力。
1.1货物需求一览表说明：1. 供方必须在技术标内按1.2格式提供每台开关柜内所有元件及主要部件细化清单（不得含价格）。
2. 供方必须在商务标内提供每台开关柜内所有元件及主要部件细化清单含价格清单（该价格有效期两年）。
3.金属封闭母线桥必须在商务标内按每米报价。
货物需求一览表中的12米包含在总价内。
1.2每台开关柜内所有元件及主要部件供方提供细化清单1.3随机备件单独列表2.1当地气象条件a.气温历年平均气温16.5℃极端最高气温40℃极端最低气温-10℃b.降水量年平均降雨量1600mmc.湿度最大相对湿度：95%(25℃)，年平均相对湿度79%d.风年平均风速 1.6m/s主导风向WNMe.其它f. 耐受地震能力：水平加速度0.2g，垂直加速度0.1g，同时作用，安全系数≥1.67。
2.2 设备安装地点：3、设备清单及设备技术要求3.1 总则卖方所提供的开关柜应符合下列国家标准的最新版本，并满足本技术规范的要求。
1.国家 GB7251-87 《低压成套开关设备和控制设备》2.国际标准IEC439 《低压成套开关设备和控制设备》3.2 使用条件3.2. 1安装场所：户内。
3.2. 2 海拔高度：不大于1000m。
3.2. 3 环境温度：-10.0℃~+40.0℃。
3.2. 4 最高日气温：+35℃(24小时平均值)。
3.2. 5 最大相对湿度：95%(25℃) (日平均、月平均)。
3.2. 6耐受地震能力：水平加速度0.2g，垂直加速度0.1g，同时作用，安全系数≥1.67。
3.3技术参数及性能要求3.3.1 低压抽屉式开关柜额定参数要求3.3.1.1系统工作电压：AC380V3.3.1.2 额定绝缘电压：AC660V3.3.1.3额定电流：主母线及母线桥不低于TMY-3×2（125×10）+（125×10）+（125×10）；出线柜垂直母线额定电流大于各出线回路电流总和且最低不小于1000A （TMY-63X8）。
0.4技术规范书
0.4kV技术规范书1技术要求及规格 (2)1.1工程概况......................................................................................................... 错误！未定义书签。
1.2环境条件......................................................................................................... 错误！未定义书签。
1.3采用标准......................................................................................................... 错误！未定义书签。
1.4系统参数......................................................................................................... 错误！未定义书签。
1.5技术要求及性能............................................................................................. 错误！未定义书签。
1.6技术数据表 (5)2备品备件和专用工具 (7)2.1备品备件 (7)2.2专用工具或测试仪表 (7)3试验、检验及验收 (8)3采用标准3.1交流0.4kV开关柜技术要求3.1.1采用标准本开关设备的制造、试验和验收除了应满足本技术规格书的要求外，还应符合但不限于如下标准：GB 50157-2003 《地铁设计规范》GB/T 156-2007 《标准电压》GB 4208-2008 《外壳防护等级（IP代码）》GB7251.1-2005 《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》GB7251.2-2006 《低压成套开关设备和控制设备第2部分:对母线干线系统（母线槽）的特殊要求》GB7251.5-2008 《低压成套开关设备和控制设备第5部分:对公用电网动力配电成套设备的特殊要求》GB/T7251.8-2005 《低压成套开关设备和控制设备智能型成套设备通用技术要求》GB14048.1-2006 《低压开关设备和控制设备第1部分:总则》GB14048.2-2008 《低压开关设备和控制设备第2部分:断路器》GB/T14048.7-2006 《低压开关设备和控制设备第7-1部分:辅助器件铜导体的接线端子排》GB/T14048.8-2006 《低压开关设备和控制设备第7-2部分:辅助器件铜导体的保护导体接线端子排》GB/T14048.11-2008 《低压开关设备和控制设备第6-1部分:多功能电器转换开关电器》GB 7947-2006 《人机界面标志标识的基本和安全规则导体的颜色或数字标识》GB 1208-2006 《电流互感器》GB/T 16935.1-2008 《低压系统内设备的绝缘配合第一部分：原理、要求和试验》GB/T 10233-2005 《低压成套开关设备和电控设备基本试验方法》GB/T 20641-2006 《低压成套开关设备和控制设备空壳体的一般要求》投标人若采用其它被承认但没有列在上面的相关国内、国际标准应明确提出并提供相应标准，经招标人批准后方可采用。
0.4kV开关柜技术条件
0.4KV低压开关柜技术条件（SM商业广场10kV变电站）天津市建筑设计院2013年1月目次1总则 (3)2应遵循的主要标准 (3)3技术要求 (4)4设备技术参数： (4)5结构与性能 (6)6试验： (100)7资料 (11)8附则 (111)1总则1.1本技术条件适用于SM商业广场10kV专用变电站工程的0.4KV低压开关柜。
1.2它提出了该设备本体及附属设备的功能设计、结构、安装和试验等方面的技术要求。
1.3本设备技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.4如果卖方没有以书面形式对本技术条件的条文提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。
如有异议，不管是多么微小，都应以“对通用技术条件的意见和与通用技术条件的差异”为标题在专门章节中加以详细描述。
1.5本设备技术条件所使用的标准与卖方所执行的标准不一致时，按较高标准执行。
1.6本技术条件经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
1.7本技术条件未尽事宜，由招标人和投标人在合同技术谈判时协商确定。
2应遵循的主要标准2.1GB1207-86 电压互感器2.2GB1208-87 电流互感器2.3GB3983.1-89 低电压并联电容器2.4GB4942.4-93 低压电器外壳防护等级2.5GB7251.1-1997 低压成套开关设备2.6GB7261-87 继电器及继电保护装置基本试验方法2.7GB9166-88 低压成套开并设备基本试验方法2.8GB10231-88 保护继电器的结构型式与基本技术导则2.9GB13539-92 低压熔断器2.10GB/T14048.1-93 低压开关设备和控制设备2.11GB/T9661-1999 低压抽出式成套开关设备2.12GB50150-91 电气装置安装工程电缆线路施工及验收标准2.13GB50168-92 电气装置安装工程电缆线路施工及验收规范2.14GB50171-92 电气装置安装工程盘、柜及二次回路接线施工及验收规范2.15IEC51 直接动作指标模拟电气测量仪器及其附件2.16IEC129 交流断路器和接地保护2.17IEC185 电流互感器2.18IEC186 电压互感器2.19IEC255 继电器2.20IEC269 低压熔断器2.21IEC439-1.1992 低压成套开关设备和控制设备2.22IEC446 绝缘和非绝缘导体的色标2.23IEC73 指示灯和按钮的色标2.24IEC947 低压开关设备控制设备2.25以上标准均执行最新版本。
低压开关柜技术规范标准
项目：沁水县梅园·悦港新城小区0.4kV低压开关柜技术协议需方：市巨能电网工程沁水分公司供方：亚盟电气2017年4月GCS低压配电设备总则本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。
其技术规、供货围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
1、使用条件低压抽出式开关柜的工作条件如下：u 位置：户u 海拔高度：1000米以下u 周围空气湿度：下限-100C，24小时最大温差+350Cu 最高空气湿度：+400Cu 室相对湿度：日平均不大于95%（250C时）月平均不大于91%（250C时）u 饱和蒸汽压：日平均不大于22mbar月平均不大于18 mbaru 地震地面加速度：水平加速度不超过0.20g垂直加速度不超过0.10gu 电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%u 腐蚀性：有轻度盐雾2、技术标准GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。
另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数—主电路额定绝缘电压交流660V—主电路额定工作电压交流 380V 660V—额定频率 50HZ—母线额定工作电流水平母线（主母线）： 3150A垂直母线（支母线）：1500A—额定短时耐受电流（1S）水平母线（主母线）：50kA、80kA垂直母线（支母线）：50kA保护导体（接地主母线）：30、48kA中性母线（中性主母线）：30、48kA—额定峰值耐受电流水平母线（主母线）：105、176kA垂直母线（支母线）：105kA4、选用元件4.1 一次主元件4.2二次辅助元件辅助材料采用人民电器开关厂产品5、低压抽屉式低压开关柜总体结构5.1柜体（1）柜体外形尺寸：柜体高度：2200mm柜体宽度： 600 mm、800 mm、1000 mm柜体深度： 800 mm（2）柜体顶部设有吊环，易于吊装。
0.4kV配电箱(不锈钢)技术规范
广东电网公司配网0.4kV开关箱订货技术协议书二0一0年三月1.范围本技术条件适用于广东电网公司10kV及以下配网工程对0.4kV 开关箱的招标通用订货，是相关设备通用订货合同的技术条款。
2.应遵循的主要标准供方应遵循最新版本的国家标准（GB）、电力行业标准（DL）和国际单位制（SI）。
如果供方有自已的标准或规范，应提供标准代号及其有关内容，并须经需方同意后方可采用，但原则上应采用更高要求的标准。
供方提供的产品应满足本技术条件书规定的技术参数和要求以及如下的专用标准：GB/T14048-1993 《低压开关设备和控制设备总则》GB7251-1997 《低压成套开关设备和控制设备》DL/T791-2001 《户内交流充气式开关柜选用导则》GB3096-1993 《城市区域环境噪声标准》3. 主要技术条件3.1 环境条件3.1.1 周围空气温度最高温度: 45℃(24小时内平均值≤35℃)最热月平均温度：35℃最低温度: -10℃最大日温差: 25K3.1.2 海拔高度: ≤1000m3.1.3 环境湿度: 日平均相对湿度不大于95%日平均水蒸汽压力值不超过2.2kPa月平均相对湿度不大于90%月平均水蒸汽压力值不超过1.8kPa3.1.4 地震烈度：8度3.1.5 污秽等级：四级3.1.6 安装场所：户外3.2 工程条件3.2.1 系统概况a. 系统额定电压：0.4kVb. 系统额定频率：50Hzc. 系统中性点接地方式：接地。
3.2.2 新建或扩建、改造工程。
3.3 设备的主要参数本次采购的0.4kV开关箱，其技术参数除应满足应遵循的主要标准外，还应满足以下要求:3.3.1 0.4kV开关箱主要技术参数1、额定电压0.4kV；2、额定电流：按图纸要求3、额定短路开断电流50kA；4、额定短时耐受电流(1S)50kA；5、额定峰值耐受电流105kA；6、工频耐压2500V；7、外壳防护等级：IP55；8、操作方式：就地手动分合；9、结线方式：按图纸要求10、要求箱内安装的电流互感器的准确度级别均为0.2S级。
低压开关柜技术规范
（5）、色标：在低压开关柜内的动力线可采用连续油漆的色标。
6、开关柜的辅助导线
开关柜的柜内辅助导线采用国标铜质黑色导线，电压用1.5平方铜导线，电流用2.5平方铜导线。
GCS0.4kV
1600A
面
1
5
低压出线柜
GCS0.4kV
1000A
面
14
6
低压开关柜
GCS0.4kV
1000A
面
1
双电源切换柜
7
合计
面
26
总则
本技术协议书仅适用沁水县梅园·悦港新城小区低压2#配电室共26面低压开关柜,它提出了26面低压开关柜的功能设计,结构,性能,安装和试验等方面的技术要求.
低压开关柜及其中所用的电器元件及原材料都按图纸的要求，选用先进的、可靠的设备。其技术规范、供货范围、工作条件、技术参数、工厂检验、现场验收及技术培训均能满足业主在图纸上所提出的要求。
u地震地面加速度：水平加速度不超过0.20g
垂直加速度不超过0.10g
u电力供应：电压为380V/220V，-15%~+10%，TN-S制，频率为50HZ±2%
u腐蚀性：有轻度盐雾
2、技术标准
GCS型抽屉式开关柜中采购的设备及配件全部满足设计图纸所列出标准。另外还满足以下标准：国家标准GB7251-87《低压成套开关设备》、国家专业标准ZBK36001-89《低压抽出式成套开关设备》、国际标准IEC439，德国标准VDE0660。
3、技术参数
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.4KV低压开关柜技术规范书设备有限公司设计研究院热电工程设计研究所二OO五年三月0.4kV低压开关柜技术规范书1总则1.1本技术规范书提出了0.4kV低压开关柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和有关最新工业标准的优质产品。
1.3如果投标方没有以书面形式对本规范书的条文提出异议，则表示投标方提供的设备完全符合本规范书的要求。
若有异议，不管是多么微小，都应在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细说明。
1.4本技术规范书所使用的标准如与投标方所执行的标准不一致时，应按高标准执行。
1.5要求提供设备的制造厂应获得ISO9001资格认证书，或具备等同的质量资格认证证书。
必须制造过与规范相似额定值和电压的设备，这些设备已在与规范规定的相等或更严格的工作条件下成功地运行了三年或更长的一段时间。
1.6制造厂家必须具有产品型号证书，引进技术制造产品必须具备有效的技术转让证书。
必须持有国家机械部、电力部颁发的生产许可证和型式试验报告及鉴定合格证书。
1.7本技术规范书当双方确认签字后，将作为合同附件，与合同具有同等法律效力。
1.8本技术规范书未尽事宜，由招投标双方协商确定。
2技术文件和图纸2.1在签订合同后2个星期内，投标方应提交制造厂的图纸和资料给招标方以便确认。
2.2需交付的图纸及文件（1）最终图纸（2）复制用软盘或透明图（3）安装、运行和维护手册（4）最终设计、说明书和安装图纸在合同签订后四星期内直接寄给有关单位。
试验报告在设备启运前至少一周直接寄给有关单位。
（5）签订合同的次日向设计单位提供中标产品的样本，一周内与设计单位商议。
2.3说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件2.4提供以下各项试验报告（1）例行试验和型式试验报告（2）其它适用的说明和资料文件格式所有图纸和技术文件均应采用国际标准单位。
3标准与环境3.1应遵守的标准3.1.1合同中按照有关标准规范的设备包括投标方从别处购来的设备和附件，都必须符合标准规范和准则的最新版本或修订本。
3.1.2按本规范提供的设备、应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。
承包商必须在投标文件中把与下列标准的任何差异和例外列出。
承包商对下列标准要补充或代替应在投标文件中列出，并经业主确认。
（1）GB7251《低压成套开关设备》（2）ZBK36001《低压抽出式成套开关设备》（3）IEC439-1《低压成套开关设备和控制设备》以及元件技术规格栏中所引用的标准3.2环境条件（1）海拔高度：1000m以下（2）最高环境温度：+40℃（3）最低环境温度：-15℃（4）最高月平均相对湿度：90%（25℃）（5）最大日温差：25℃（6）相对湿度日平均不大于95%月平均不大于90%（7）地震强度水平加速度：0.2g垂直加速度：0.1g整台设备应能承受上述加速度同时作用，试验方法采用共振、正弦、拍波试验法。
激振5次，每次5波，每次间隔2s，安全系数1.67，动态试验报告应由投标方提供。
4招标范围内设备主要技术条件4.10.4kV低压开关柜外形尺寸(mm)：2200×800×1000（10个400V循环水处理配电装置低压开关柜中有2个进线柜的尺寸为2200×1000×1000 mm）4.1.1 名称与型式设备名称：0.4kV低压成套开关柜、B方式结构（单面操作布置、后电缆出线）型式：抽出式开关柜0.4kV低压成套开关柜含相配套的空气式母线槽及低压母排。
4.1.2低压开关柜技术参数4.1.3低压开关柜配置；4.2各段配电装置断路器技术参数（1）框架式断路器（具体数量见图纸）技术参数①框架式断路器装设电动操作机构，并装设至少一组（一常开，一常闭）标准辅助触头。
②断路器应具有以下性能：i速断保护；ii长时限过流保护；iii接地故障保护；iv故障类别显示；v长延时报警vi通信接口（两只电源进线开关设置通信接口）（2）塑壳断路器（具体数量见图纸）技术参数断路器应具有以下功能：i瞬时短路电流保护ii短延时短路电流保护iii长延时过负荷保护iv辅助触点及欠压脱扣附件见低压配电系统图v转动手柄操作注：其它电器配置详细情况见低压配电系统图。
4.3机械联锁开关柜必须具备下列机械联锁功能：（1）防止带负荷运行状态拉开抽屉（或断路器）（2）防止断路器合闸状态推进抽屉（或断路器）4.4抽屉及母线（1）功能单元的抽屉应能方便地实现互换。
（2）抽屉具有连接位置、试验位置、开断位置，并设有连锁装置。
（3）抽屉主回路插头为铲式接插件，不反对采用梅花式接插件。
插头处温升不允许超过规范标准。
最好有温度显示。
（4）必须带安全挡板。
抽屉抽出后，安全挡板自动落下。
（5）采用双铜母排，三相五线（L1、L2、L3、N、PE），搭接部分搪锡。
套热收缩套管，厚3mm。
4.5其它技术要求4.6壳体（1）低压开关柜的外壳必须是金属的，要求用进口 2.5mm覆铝锌冷轧钢板（除通风口、排气口外），不得用网状编织物、不耐火或类似的材料制造，并具有一定的强度。
（2）金属封闭式低压开关柜外壳除上述条件外，主回路的一切组件均安装在金属外壳内，外壳防护等级应满足IP4X要求。
（3）当盖板和门是外壳的一部分时，盖板和门应由金属制成，其防护等级与外壳相同。
盖板和门的材料不应采用网状编织物、拉制的金属网以及类似的材料。
（4）在正常操作和维护时不需要打开的盖板（固定盖板），若不使用工具，应不能打开、拆下或移动；在正常操作和维护时需要打开的盖板（可移动的盖板、门），应不需要工具即可打开或移动，并应有适当的连锁装置来保证操作者的安全。
仅当该隔室内可能触及的主回路部分不带电时才能打开盖板或门。
（5）观察窗位置必须使观察者便于观察运行中的设备，并应达到外壳所规定的防护等级。
观察窗应使用机械强度与外壳相近的耐火透明材料遮盖并与导电体保持足够的电气间隙。
（6）通风和排风口的防护等级，应与外壳相同。
通风窗采用网状编织物或类似的材料，但应有足够的机械强度。
通风窗和排气口的位置应使排出的油气和蒸汽不致危及操作人员和其他正常运行设备的安全。
（7）金属封闭式低压开关柜的隔板和活门，如采用绝缘材料制成的隔板、活门与空气间隙组成复合绝缘介质时，应满足以下要求：a.主回路带电部分和绝缘隔板、活门的可触及表面之间，在相对湿度为90%，以及本技术条件所规定的环境条件下，其相间对地应能承受规定的工频耐压试验。
b.除机械强度外，绝缘材料应能满足GB1408《固体绝缘材料工频电气强度试验》的要求。
c.主回路带电部分对绝缘隔板、活门的内表面之间，按本规范书规定的环境条件，至少能承受150%额定电压的作用。
d.如果有泄漏电流经过绝缘件表面的连续途径或经过仅被小的气隙、油隙所隔断的途径、到达绝缘隔板和活门的可触及表面时，则在规定的试验条件下，此泄漏电流不应大于0.5mA.e.低压开关柜的隔板上，提供可移件上触头的孔，应是在正常使用时能正确动作的活门，能确保人身安全。
如果维护时需要通过打开的活门接近静触头中的一组，那么所有活门应具备有在合闸位置独自的闭锁它们的装置，或者应能插入一隔板，以防止带电的静触头组外露。
通过金属隔板的导体，可以用套管或类似的方法与金属隔板绝缘，套管应符合有关技术标准。
（8）低压开关柜中整个高压电器设备的隔板，一般是金属的并接地。
4.7接地（1）沿所有低压开关柜的整个长度延伸方向应设有专用的铜质接地导体，其电流密度在规定的接地故障时不应超过200A/mm2，其最小截面不得小于100mm2。
该接地导体应设有与接地网相连的固定连接端子，并有明显的接地标志。
（2）专用接地导体所承受的动、热稳定电流，应为铭牌额定短路开断电流的86.6%。
（3）低压开关柜的金属骨架及其安装于柜内的电器的金属支架均应有符合技术条件的接地，并且与专门的接地体连接牢固。
（4）主回路中凡能与其它部分隔离的每一个部件均应能接地。
（5）在正常情况下可抽件中应接地的金属部件，在试验或隔离位置，处于隔离断口规定的条件下，以及当辅助回路未完全断开的任一中间位置时，均应保持良好的接地连接。
（6）每一低压开关柜之间的专用接地导体均相互连接，并通过专用端子连接牢固。
4.8外壳及其支架的防锈（1）可采取涂刷油漆的措施来防锈，涂油漆之前，彻底清除锈蚀物及焊渣，然后涂刷防锈底漆。
（2）只有当底漆干毕后，才能涂刷表面油漆。
低压开关柜表面油漆颜色的要求：其内部的表面应涂反光差大的浅色；其外部表面应涂不刺目、不反光且美观的油漆。
（3）所有产品内、外表面油漆的颜色要求一致，颜色由投标方提供色标经招标方确认，油漆要求有防潮、防霉、防虫功能。
4.9主母线和分支母线a.主母线在通过两个相邻的低压开关柜时,开关柜隔板应有分相的绝缘穿孔。
b.主母线和分支母线应由高导电率的铜导体连续焊接或螺栓连接而成，导体的截面满足载流所必需的要求值。
c.主母线的支持金具绝缘体不吸潮,机械强度和电气强度应保持稳定。
d.主母线采用绝缘母线,其绝缘强度应符合本规范书中对绝缘水平的规定。
4.10二次设备配置参见相应配置图、最终以二次图为准。
二次设备应单独分项报价。
4.11备品、专用工具及仪表4.11.1备品每个项目应包括一定数量的备品和消耗品，其费用应包括在投标书基价内。
投标方应列出每项备品的价格供招标方参考。
所供应的备品备件要有互换性，并予以封装，并要有明显的标记和标签。
4.11.2专用工具及仪表每个项目应包括标准数量，保证该设备正常运行的附件及工具，其费用应包括在基价内。
投标方应建议一份高低压开关柜现场组装维修所需的专用工具和仪表清单，并列出单价。
5工厂检验和试验5.1投标方应在产品开始生产时即用电报或传真通知招标方产品计划检验日期，招标方将派人到工厂检查验收产品，参加一些例行试验、抽样试验和检验和型式试验。
5.2型式试验5.2.1型式试验a.型式试验是检证低压开关柜和安装在柜中的组件及其辅助元件的各种性能是否能达到了技术条件的要求。
b.由于各组件均有它的多种系列、不同的额定值，并且可以组合出多接线方案，不可能对同一型号产品的各种接线方案进行型式试验。
因此，只需选出具有代表性的方案进行型式试验。
试验时，应附有所有接线方案图及试品的装配图。
5.2.2型式试验项目5.2.2.1产品的型式试验项目如下：a.绝缘试验b.主回路电阻测量和温升试验c.动、热稳定电流试验d.关合和开断能力试验e.机械措施试验f.振动试验g.环境条件试验h.内部故障电弧效应试验5.3出厂试验5.3.1出厂试验项目包括a.主回路工频耐压试验b.辅助回路和控制回路的工频耐压试验c.测量主回路电阻d.机械性能、机械操作及机械防误操作装置连锁装置功能的试验e.仪表、继电器元件校验及接线正确性检定f.在使用中可以互换的具有同样额定值和结构的组件，应检验互换性5.3.2每一个运输单元都应在制造厂内进行试验5.3.3出厂试验情况应写在试验报告中，随产品移交用户。
