继电保护试题及答案

1、在继电保护整定计算中，通常要考虑系统的（最大）、（最小）两种极端运行方式。

2、电力系统整定计算时不考虑过渡电阻的短路，称为（金属性）短路。

3、输电线路的短路可分为（相间短路）、（接地短路）两类。

4、短路时总要伴随产生很大的（短路电流），同时使系统中（电压）降低。

5、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为（主保护）。

6、继电器具有特定延时动作的称为延时动作，没有特定延时动作的称为（瞬时动作）。

7、DL代表（电磁型电流）继电器。

8、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为（继电器）。

9、电压互感器的误差有（幅值误差和角度误差）。

10、电压互感器一次电压和二次电压相位不同，称为（角度误差）。

11、继电保护用的电流互感器极性端标定是：一次电流从极性端流入，而二次电流从非极性端（流入）。

12、保护用电流互感器除用常规条件选择外，还应进行（百分之十误差曲线）校验。

13、电抗变换器二次绕组接调相电阻的目的是调节输入电流与输出电压间的（相位）。

14、微机保护获取零序电压可（零序电压滤过器）和（软件计算法）获得。

15、在正常运行中，零序电流滤过器有不平衡电流输出，它是由电流互感器的（励磁电流不平衡）产生的。

16、单相式负序电压滤过器滤掉零序电压通常采用输入端接入（线电压）的方法。

17、单相式负序电压滤过器其输出端的电压只与输入电压中的（负序分量电压）成正比。

18、单相式负序电压滤过器与正序电压滤过器内部结构（相同）。

19、单相式负序电流滤过器滤去零序分量的办法有（零序补偿法）和输入端（输入两相电流差）两种。

20、流过电流互感器一次电流的可能最大值与额定值之比，称为（一次电流）倍数。

21、时间继电器当输入量消失时，应能迅速（复归）。

22、转动舌片式的过电压继电器舌片吸起时，一方面使继电器线圈的阻抗（增大），另一方面使磁路磁阻（减小），因而电磁力矩也就基本不变。

电力系统继电保护试题库 (全20套试卷答案)

试卷 1 答案
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性答：在继电保护的差动保护中，简单说就是使差动电流定值随制动电流的增大而成某一比率的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作用最小 3.什么是重合闸前加速保护？答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合闸装置，简单、经济。前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故障切除的时间可能较长；如果靠近电源侧的重合闸装置或断路器拒绝合闸，则将扩大停电的范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上，以便快速切除故障，保证母线电压。

《KV-110KV电网继电保护装置运行整定规程》试题及答案

《KV-110KV电网继电保护装置运行整定规程》试题及答案引言本文档旨在提供KV-110KV电网继电保护装置运行整定规程的试题及答案，以帮助操作人员和技术人员更好地理解和掌握继电保护装置的运行和整定方法。

第一章继电保护装置基础知识一、选择题（每题2分，共10分）继电保护装置的主要功能是什么？A. 提供电能计量B. 实现电网监控C. 保护电网安全D. 调节电网频率KV-110KV电网通常采用哪种类型的继电保护装置？A. 过电流继电器B. 差动继电器C. 距离继电器D. 时间继电器以下哪项不是继电保护装置整定的基本参数？A. 动作时间B. 动作电流C. 电压等级D. 动作角度继电保护装置的整定值通常由谁来确定？A. 操作人员B. 设备制造商C. 电网调度中心D. 设备维护人员继电保护装置的整定应遵循什么原则？A. 个人经验B. 电网安全C. 经济效益D. 设备寿命二、填空题（每空2分，共10分）继电保护装置的整定值应根据________、________和________来确定。

在KV-110KV电网中，差动继电器主要用于检测________故障。

继电保护装置的动作时间应根据________和________来整定。

继电保护装置的整定应保证在________情况下可靠动作，在________情况下不误动作。

继电保护装置的整定值调整后，必须进行________和________，以验证整定的正确性。

第二章继电保护装置整定规程三、简答题（每题10分，共20分）请简述KV-110KV电网继电保护装置整定的基本步骤。

在整定继电保护装置时，如何考虑电网的运行方式？四、计算题（每题15分，共30分）假设KV-110KV电网的某条线路的额定电流为600A，需要整定过电流继电器的动作电流和动作时间。

若该线路的最大短路电流为2000A，最小短路电流为800A，试计算继电器的动作电流和动作时间整定值。

某KV-110KV电网的变压器差动保护装置需要整定。

继电保护考试题库及答案

继电保护考试题库及答案1、【单选题】Ⅱ类设备的防触电保护是采取( )措施。

这种设备不采用保护接地的措施，也不依赖于安装条件。

（ B ）A、安全电压B、双重绝缘C、变压器油绝缘2、【单选题】中性点不接地系统通常采用绝缘监视和( )的方式实现单相接地保护。

（C ）A、零序电流I段保护B、零序电流II段保护C、零序电流III段保护3、【单选题】为保证零序电流保护有较稳定的保护区和灵敏度,考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能( )。

（C ）A、灵活,可随时调整B、有较大变化C、保持不变或变化较小4、【单选题】以下保护中( )用于反应高压电动机定子绕组相间短路故障（C ）A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护5、【单选题】变压器低电压起动的过电流保护的电压元件接在降压变压器( )母线电压互感器二次侧线电压,反应三相线电压降低时动作。

（B ）A、高压侧B、低压侧C、高压侧或低压侧6、【单选题】变压器气体保护包括轻瓦斯保护和( )。

（A ）A、重瓦斯保护B、过负荷保护C、零序电流保护D、速断电流保护7、【单选题】变压器气体保护的主要元件是气体继电器,安装在( )。

（B ）A、变压器油箱内B、变压器油箱与油枕之间的的连接管道中C、高压套管上D、低压套管上8、【单选题】变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过( )整定。

（B ）A、变压器电源侧母线短路时流过保护的最大短路电流B、变压器空载投入时的励磁涌流C、最大负荷电流D、最小负荷电流9、【单选题】变压器过负荷保护一般接( ),当过负荷时经过延时发出信号。

（A ）A、一相电流B、二相电流C、三相电流10、【单选题】在任何情况下,自动重合闸的动作次数应( )。

（C ）A、自动重合一次B、自动重合二次C、符合预先规定的次数11、【单选题】在电力系统中无功功率必须留有足够的运行备用容量,在可能发生电压崩溃的负荷中心区域,采用按( )降低自动减负荷装置。

国网继电保护专业考试题库(最新版)

12
B、IEC61850-9-1 C、IEC60044-8 D、IEC60870-5-103 答案：A 46.智能终端具有信息转换和通信功能，当传送重要的控制命令时，通信机制采用（）方式，以满足实时性的要求。 A、硬接点 B、手动控制 C、GOOSE D、遥信答案：C 47.CID 是()的缩写。 A、CapabilityIEDDescription B、CurrentIEDDescription C、CapabilityIntelligentDevice D、configuredIEDDescription 答案：D 48.相一地制高频通道组成元件中，阻止高频信号外流的元件是（）。 A、高频阻波器 B、耦合电容器 C、结合滤波器答案 42.大型发变组非全相保护，主要由（）。 A、灵敏负序或零序电流元件与非全相判别回路构成 B、灵敏负序或零序电压元件与非全相判别回路构成 C、灵敏相电流元件与非全相判别回路构成 D、灵敏相电压元件与非全相判别回路构成答案：A 43.合并单元常用的采样频率是（）Hz。 A、1200 B、2400 C、4000 D、5000 答案：C 44.发电机装设纵联差动保护，它作为（）保护。 A、定子绕组的匝间短路 B、定子绕组的相间短路 C、定子绕组及其引出线的相间短路答案：C 45.采样值传输协议的（）标准技术先进，通道数可灵活配置，组网通信需外部时钟进行同步，但报文传输延时不确定，对交换机制依赖度很高，且软硬件实现较复杂。 A、IEC61850-9-2
6
C、其中一组由专用的直流熔断器供电，另一组可与一套后备保护共用一组直流答案：C 23.断路器和隔离开关的控制使用（）实例。 A、XCBR B、XSWI C、CSWI D、RBRF 答案：C 24.变电站内的组网方式宜采用的形式为()。 A、总线结构 B、星型结构 C、环型结构 D、树型结构答案：B 25.在操作箱中，关于断路器位置继电器线圈正确的接法是（）。 A、TWJ 在跳闸回路中，HWJ 在合闸回路中 B、TWJ 在合闸回路中，HWJ 在跳闸回路中 C、TWJ、HWJ 均在跳闸回路中 D、TWJ、HWJ 均在合闸回路中答案：B 26.零序电压的发电机匝间保护，要加装方向元件是为保护在（）时保护不误动作。

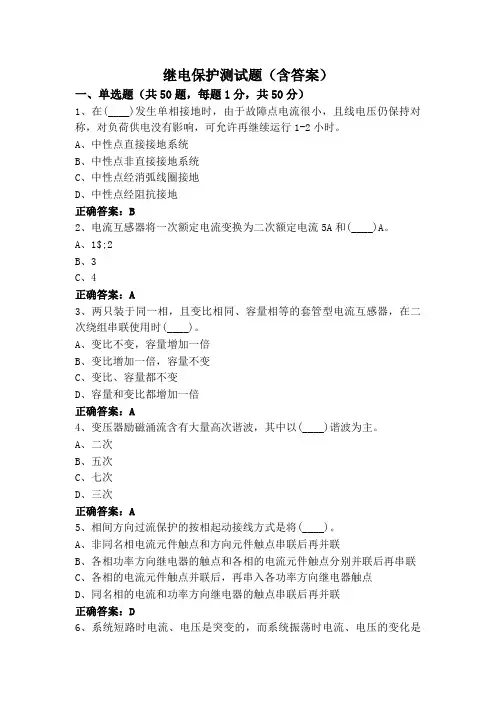

继电保护测试题(含答案)

继电保护测试题（含答案）一、单选题（共50题，每题1分，共50分）1、在(____)发生单相接地时，由于故障点电流很小，且线电压仍保持对称，对负荷供电没有影响，可允许再继续运行1-2小时。

A、中性点直接接地系统B、中性点非直接接地系统C、中性点经消弧线圈接地D、中性点经阻抗接地正确答案：B2、电流互感器将一次额定电流变换为二次额定电流5A和(____)A。

A、1$;2B、3C、4正确答案：A3、两只装于同一相，且变比相同、容量相等的套管型电流互感器，在二次绕组串联使用时(____)。

A、变比不变，容量增加一倍B、变比增加一倍，容量不变C、变比、容量都不变D、容量和变比都增加一倍正确答案：A4、变压器励磁涌流含有大量高次谐波，其中以(____)谐波为主。

A、二次B、五次C、七次D、三次正确答案：A5、相间方向过流保护的按相起动接线方式是将(____)。

A、非同名相电流元件触点和方向元件触点串联后再并联B、各相功率方向继电器的触点和各相的电流元件触点分别并联后再串联C、各相的电流元件触点并联后，再串入各功率方向继电器触点D、同名相的电流和功率方向继电器的触点串联后再并联正确答案：D6、系统短路时电流、电压是突变的，而系统振荡时电流、电压的变化是(____)。

A、缓慢的且与振荡周期有关B、与三相短路一样快速变化C、缓慢的D、快速的且与振荡周期有关正确答案：A7、电流I段保护的灵敏度通常用保护范围来衡量，其保护范围越长表明保护越(____)。

A、可靠B、不可靠C、不灵敏D、灵敏正确答案：D8、变压器油箱内故障时，除了变压器各侧(____)、电压电气量发生变化外，油箱内的非电气量也发生变化。

A、温度B、电流C、气D、油正确答案：B9、电抗互感器的作用是什么(____)。

A、一次电流转换成二次电流B、一次电流转换成二次电压C、一次模拟量转换成二次数字量D、一次电压转换成二次电压正确答案：B10、系统频率上升将使原动机发出的有功功率(____)。

电力系统继电保护试题

1.2 继电保护在电力系统中所起的作用是什么？1.5 依据电力元件两端电气量在正常工作和短路状况下的差异，可以构成哪些原理的保护？1.6 如图1.8所示，线路上装设两组电流互感器，线路保护和母线保护应各接哪组互感器？2.3 解释“动作电流”、“返回电流”和“返回系数”，过电流继电器的返回系数过低或过高各有何缺点？2.4 在电流保护的整定计算中，为什么要引入可靠系数，其值考虑哪些因素后确定？2.5 说明电流速断、限时电流速断联合工作时，依靠什么环节保证保护动作的选择性？依靠什么环节保证保护动作的灵敏性和速动性？2.6 为什么定时限过电流保护的灵敏度、动作时间需要同时逐级配合，而电流速断的灵敏度不需要逐级配合？2.7 如图2.56所示网络，保护1、2、3为电流保护，系统参数为：试求：1) 发电机元件最多三台运行，最少一天运行，线路最多三条运行，最少一条运行，请确定保护3在系统最大、最小运行方式下的等值阻抗。

2) 整定保护1、2、3的电流速断定值，并计算各自的最小保护范围。

3) 整定保护2、3的限时电流速断定值，并校验使其满足灵敏度要求4)4) 整定保护1、2、3的过电流定值，假定母线E过电流保护动作时限为0.5秒，校验保护1做近后备，保护2、3做远后备的灵敏度。

2.8 当图2.56中保护1的出口处，在系统最小运行方式下发生两项短路，保护按照题2.7配置和整定时，试问：1) 共有哪些保护元件启动2) 所有保护工作正常，故障由何处的哪个保护元件动作、多长时间切除？3) 若保护1的电流速断保护拒动，故障由哪个保护元件动作、多长时间切除？4) 若保护1的断路器拒动，故障由哪个保护元件动作、多长时间切除？2.11 在两侧电源供电的网络中，方向性电流保护利用了短路时电气量什么特征解决了仅利用电流幅值特征不能解决的什么问题？2.12 功率方向判别元件实质上是判别什么？为什么会存在“死区”？什么时候要求它动作最灵敏？2.14 为了保证在正方向发生各种短路时功率判别元件都能动作，需要确定接线方式及内角，请给出90°接线方式正方向短路时内角的范围。

2024年继电保护证考试题及继电保护试题答案

2024年继电保护证考试题及继电保护试题答案l、【单选题】下列保护中（）用千反应电动机在起动过程中或在运行中发生堵转，保护动作千跳闸。

CB)A、低电压保护B、堵转保护C、过热保护2、【单选题】中性点不接地系统通常采用绝缘监视和（）的方式实现单相接地保护。

(C)A、零序电流I段保护B、零序电流口段保护C、零序电流旧段保护3、【单选题】中性点直接接地系统发生接地故障，在三相中将产生（）的零序电流。

CC)A、大小相等、相位相差120度B、大小不等、相位相同C、大小相等、相位相同D、大小不等、相位不同4、【单选题】为防止电动机自启动时供电电压长时间不能恢复，在（）上装设低电压保护。

CB)A、重要电动机B、次要电动机C、主要电动机5、【单选题】人工急救胸外挤压法应以每分钟约（）次的频率有节奏均匀的挤压，挤压与放松的时间相当。

(A)A、10086 、、B C6、【单选题】从故障切除时间考虑，原则上继电保护动作时间应()。

(C)A、越短越好B、越长越好C、无要求，动作就行7、【单选题】以下保护中（）用千反应高压电动机定子绕组相间短路故障(C)A、低电压保护B、起动时间过长保护C、纵差动保护和电流速断保护8、【单选题】反应故障时电压降低动作的低电压保护，要使保护动作，灵敏系数必须()。

(A)A、大千1B、小千lC、等千19、【单选题】变压器内部故障时在变压器差动保护中，流入差回路的电流为变压器两侧电流的()。

CB)A、功率和B、相量和C、相角和10、【单选题】变压器励磁涌流随时间衰减衰减速度与（）有关。

(C)A、变压器的容量B、变压器的电压等级C、变压器合闸相角D、变压器的接线组别11、【单选题】变压器差动保护中T A断线监测用千()。

(C)A、电压互感器二次断线时发出信号B、电压互感器一次断线时发出信号C、电流互感器二次断线时发出信号D、电流互感器一次断线时发出信号12、【单选题】变压器瓦斯保护接线中的中间继电器具有（）功能，防止动作期间由千气流及油流不稳定造成触点接触不稳定。

《220KV-750KV电网继电保护装置运行整定规程》试题及答案

《220KV-750KV电网继电保护装置运行整定规程》试题及答案一、填空题1、电网继电保护的整定不能兼顾速动性、灵敏性或选择性要求时按下列原则取舍：局部电网服从整个电网；下一级电网（服从）上一级电网；局部问题（自行消化）；尽量照顾局部电网和下级电网的需要；保证重要用户的供电。

2、高压电网继电保护的运行整定，是以保证电网（全局的安全稳定运行）为根本目标。

3、接地距离保护的零序电流补偿系数K应按线路实测的正序阻抗Z1和Z0，用式K=(（Z0-Z1）/3Z1)计算获得。

4、变压器各侧的过电流保护按（躲变压器额定电流）整定，但不作为短路保护的一级参与选择性配合，其动作时间应（大于）所有出线保护的最长时间。

5、电力系统中的保护相互之间应进行配合，根据配合的实际状况，通常可将之分为（完全配合）、（不完全配合）、（完全不配合）三类。

6、在保护装置上进行试验时，除了必须停用该保护装置的跳闸回路外，还应断开保护装置与其他可能起动所对应断路器的操作回路，如启动断路器（失灵保护）回路、启动（重合闸）回路等。

7、电流互感器的配置、选型及（变比大小）宜统一，使继电保护装置充分发挥作用，从而达到电网安全运行的最终目的。

8、继电保护的速动性，由配置的（全线速动保护）、相间和接地故障的（速断段）保护以及电流速断保护取得保证。

9、对于220KV~750KV电网的线路继电保护，一般采用近后备保护方式，即当故障元件的一套继电保护装置拒动时，由（相互独立的另一套继电保护装置）动作切除故障；而当断路器拒动时，由（断路器失灵保护）动作切除故障。

10、下一级电压母线配出线路的故障切除时间，应满足上一级电压电网继电保护部门按系统稳定要求和继电保护整定配合需要提出的（整定限额）要求。

11、应根据（电网结构）、（系统稳定要求）、电力设备承受能力和继电保护可靠性，合理地选定自动重合闸方式。

12、如果采用线路电压互感器，对距离保护的后加速跳闸应有专门措施，防止（电压死区）。

计算题继电保护整定计算实例.

整定计算复习试题一、两段式过流保护计算如图所示网络，AB、BC、BD线路上均装设了三段式电流保护，变压器装设了差动保护。

已知Ⅰ段可靠系数取1.25，Ⅱ段可靠取1.15，Ⅲ段可靠系数取1.15，自起动系数取1.5,返回系数取0.85，AB线路最大工作电流200A，的有名AB线被保护线路末端最小短路电流为：AIk1369)2418(311500023min,=+⨯⨯=灵敏度为：118031369〈=senK不满足要求。

改与相邻线路Ⅱ段配合，则[注：同理，由于BD线路Ⅱ段限时电流速断保护动作电流大于BC线路，因此应与BD线路Ⅱ段配合。

]AIkF363)130162413(3115000max.=+++⨯=AI IIop54336315.13.11=⨯⨯=5.25431369==senK满足要求。

动作时间ttt IIopIIop∆+=21（2）定时限过电流保护AI IIIop40620085.05.115.11=⨯⨯=近后备灵敏度：37.34061369==senK满足要求；远后备灵敏度：AIkE927)202418(2115000min.=++⨯=28.2406927==senK满足要求。

[注：远后备BC线路满足要求，必然BD也满足要求，因BC线路阻抗大于BD线路。

]动作时间：stop5.31=)1015.04.9(2min.⨯+k ＞op I [注：按此计算能计算出保护区是否达到最小保护区，不能计算出保护区实际长度。

]因此灵敏度满足要求。

当需要计算出保护区长度时，可由下面计算公式求出最小保护区长度：1638)4.9(237000min =+⨯Z ，Ω=-⨯=9.14.91638237000min Z%19%100109.1min =⨯=L（2）限时电流速断保护1） 1）按躲过接在B 母线上的变压器低压侧母线短路整定A I k 461)30103.6(337000)3(max .=++=AI K I k m a op 6004613.1.)3(max .=⨯==2） 2）与相邻线路瞬时电流速断保护配合A I k 755)12103.6(337000)3(max .=++=AI op 108575525.115.1=⨯⨯=选以上较大值作为动作电流, 则动作电流为1085A 。

继电保护考试试题

继电保护考试试题一、填空题:1、对继电保护装置的四项基本要求是选择性、速动性、灵敏性和牢靠性。

2、电力系统发生短路故障时，通常伴有电流增大，电压降低，以及电流与电压间相位更改等现象。

3、CT的二次绕组按三相三角形接线，它的接线系数是√3。

4、线路发生单相接地时，零序电流滤过器的输出电流，在大接地电流系统中为本线路的三相零序电流之和（或故障相电流），在小接地电流系统中为全部非故障线路的接地电容电流之和。

5、当PT有三个绕组时，第三绕组开口三角电压在大接地电流系统为100V，在小接地电流系统为100/3V。

6、在电力系统中，采纳快速保护、自动重合闸装置、低周减载装置都是保证系统稳定的紧要措施。

7、变压器励磁涌流中含有很大的非周期重量，且波形之间显现间断角。

8、在主变差动保护中，由于CT的变比不能选的完全合适所产生的不平衡电流，一般用差动继电器中的平衡线圈来解决。

9、整流式仪表反映系统交流电量的平均值，但其表盘是按交流电量的有效值刻度的。

10、正常情况下，两个电流同时工作，当任一电流母线断开时，由另一电源带全部负荷，这种备用方式称为暗备用。

11、自动重合闸的起动方式有不对应起动方式和保护起动方式两种。

12、当系统中发电机发出的总功率大于负荷总功率时，发电机转速加快，系统频率上升。

13、电力电缆和掌控电缆敷设在同一沟道时，要分别装在沟道的两侧，假如分不开时，则掌控电缆应敷设于电力电缆的下面。

14、兆欧表有三个接线柱，其标号分别为G、L、E，使用时G接屏蔽线，L接被测品，E接地。

15、在电流相位比较式母线差动保护装置中，一般利用差动继电器作为启动元件，相位比较继电器作为选择元件。

16、对负序电压继电器，用单相法模拟三种两相短路时，其刻度值为试验电压的1/√3倍。

17、在系统振荡过程中，系统电压最低点叫振荡中心，它位于系统综合阻抗的1/2处。

18、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

19、对系统二次电压回路通电时，必需牢靠断开至PT二次侧的回路，防止二次反充电。

继电保护试题库(含参考答案)

继电保护试题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、220kV及以上变压器电量保护按双重化配置，每套保护包含完整的主、后备保护功能变压器各侧及公共绕组的MU均按( )配置，中性点电流、间隙电流并入( )A、双重化独立合并单元B、变压器各侧双套，公共绕组单套独立合并单元C、变压器各侧与公共绕组共用2套合并单元相应侧MUD、双重化相应侧MU正确答案：D2、GOOSE报文保证其通信可靠性的方式是( )。

A、协议问答握手机制B、由以太网链路保证C、报文重发与超时机制D、MAC地址与端口绑定正确答案：C3、双母线运行倒闸过程中会出现同一断路器的两个隔离开关同时闭合的情况，如果此时Ⅰ母发生故障，母线保护应( )。

A、切除两条母线B、切除Ⅰ母C、切除Ⅱ母D、两条母线均不切除正确答案：A4、中心点接地变压器发生高压侧单相接地故障，故障点越靠近中心点，相间纵差保护灵敏度( )。

A、越高B、越低C、没有变化D、以上都有可能。

正确答案：B5、下列保护中，属于后备保护的是( )。

A、高频闭锁零序保护B、断路器失灵保护C、气体（瓦斯）保护D、变压器差动保护正确答案：B6、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是( )A、电压补偿角B、线路阻抗角C、保护安装处的功角D、功率因数角正确答案：B7、断路器的跳合闸位置监视灯串联一个电阻，其目的是为了( )。

A、防止灯泡过热。

B、限制通过跳闸绕组的电流C、防止因灯座短路造成断路器误跳闸D、补偿灯泡的额定电压正确答案：C8、( )kV及以上系统保护、高压侧为330kV及以上的变压器和300MW及以上的发电机变压器组差动保护用电流互感器宜采用TPY电流互感器。

A、110B、330C、500D、220正确答案：B9、电容器低电压保护的动作电压（一次值）可取Uop=( )Un。

A、(0.6-0.7)B、(0.5-0.6)C、(0.8-0.9)D、(0.7-0.8)正确答案：B10、高频闭锁距离保护的优点是( )。

继电保护试题带答案

继电保护试题1题号一二三四五六总分审核分得分阅卷一、判断题（每题0.5分，共30题15分）1、对220kV 及以上电网不宜选用全星形自耦变压器,以免恶化接地故障后备保护的运行整定。

（√）2、在同一套保护装置中，闭锁、起动、方向判别和选相等辅助元件的动作灵敏度，应小于所控制的测量、判别等主要元件的动作灵敏度。

（×）3、继电保护装置检验分为验收检验、定期检验和事故检验三种。

（×）4、继电保护装置试验所用仪表的精确度应为0.2级。

（x ）5、在保护和测量仪表中，电流回路的导线截面不应小于4mm 2。

（×）6、需要变更工作成员时，必须经过工作票签发人同意。

（×）7、保护装置的二次接线变动时或改动时，应严防寄生回路的存在。

没用的线必须切除。

变动直流二次回路后，应进行相应传动试验，还必须模拟各种故障进行整组试验。

（×）8、跳闸出口继电器的动作电压一般应为额定电压的50%----70% 。

（√） 9、工作票签发人可以兼任该项工作的工作负责人。

（×） 10、暂态稳定是指电力系统受到小的扰动（如负荷和电压较小的变化）后，能自动地恢复到原来运行状态的能力。

（×）11、测定保护装置整定的动作时间为自向保护屏通入模拟故障分量起至断路器跳闸为止的全部时间。

（x ）12、为了使用户停电时间尽可能短，备用电源自动投入装置可以不带时限。

（×）13、在全部停电或部分停电的电气设备上工作，经值班员执行停电和验电后，可以不再装设接地线，悬挂标示牌和装设遮栏。

（×）14、当需将保护的电流输入回路从电流互感器二次侧断开时,必须有专人监护,使用绝缘工具, 并站在绝缘垫上，断开电流互感器二次侧后，便用短路线妥善可靠地短接电流互感器二次绕组。

（×） 15、助增电流的存在，使距离保护的测量阻抗增大，保护范围缩短。

继电保护考试试题三套

继电班第一套题一、选择1、新安装保护装置在投入运行一年以内，未打开铅封和变动二次回路前，保护装置出现由于调试和安装质量不良引起的不正确动作，其责任规属为（ C ）。

A设计单位；B运行单位；C基建单位；D生产单位2、对工作前的准备，现场工作的安全、质量、进度和工作清洁后的交换负全部责任者，是属于（B）。

A工作票签发人；B工作票负责人；C工作许可人；C工作监护人3、在测试直流回路的谐波分量时须使用（B）A直流电压表；B电子管电压表；C万用表；D普通交流电压表4、二次接线回路上工作，无需将高压设备停电时填用（B）A第一种工作票；B第二种工作票；C继电保护安全措施票；D第二种工作票和继电保护安全措施票5、在检查二次回路的绝缘电阻，应使用（C）的摇表。

A500V；B250V；C1000V；D2500V6、使用钳形电流表，可选择（A）然后再根据读数逐次切换。

A、最高档位；B最低档位；C刻度一半；D任何档位。

7、继电保护要求，电流互感器的一次电流等于最大短路电流时，其变比误差不大于（C）A5%；B8%；C10%；D3%8、做距离保护整定变压器变比试验时，加于阻抗元件电压回路上的电压值为（ B ）A相间距离保护100V，接地距离保护100V；B相间距离保护100V，接地距离保护60V；C相间距离保护60V，接地距离保护100V；D相间距离保护60V，接地距离保护60V9、某线路送有功10MW，送无功9Mvar，零序方向继电器接线正确，模拟A相接地短路，继电器的动作情况是（A）A通入A相负荷电流时动作；B通入B相负荷电流时动作；C通入C相负荷电流时动作；D以上三种方法均不动作10、新安装或一、二次回路有变动的变压器差动保护，当被保护的变压器充电时将差动保护（A）A投入；B退出；C投入退出均可；D视变压器情况而定二、填空题1、发电机定时限励磁回路过负荷保护，作用对象为（发信号）；2、电容式充电重合闸的电容充电时间为（20—25S）3、DL-10型电流继电器在最大刻度值附近，其动作值比刻度值小得多时，应调整（限制杠），使舌片远离（磁极）4、变压器中性点消弧线圈的作用是补偿网络接地时的（电容电流）5、黑胶布带用于电压（500V）以下电线、电缆等接头的绝缘包扎。

继电保护单选考试题(附参考答案)

继电保护单选考试题（附参考答案）一、单选题（共100题，每题1分，共100分）1、电动机的各种非接地的不对称故障包括电动机匝间短路、( )、相序接反以及供电电压较大不平衡等。

A、过电流B、过负荷C、断相正确答案：C2、零序电流I段为保证选择性,保护范围为( )。

A、本线路一部分B、本线路及下级线路全长C、本线路全长正确答案：A3、跌落式熔断器在短路电流通过时熔丝熔断,熔丝管在( )作用下跌落,断开一次系统。

( )A、熔断器B、弹簧C、螺母D、重力正确答案：D4、电压互感器一次侧接( ),二次侧接负载。

A、电压互感器二次侧B、系统一次母线C、继电器线圈正确答案：B5、零序电流I段动作电流的整定为( )。

A、躲过下级线路末端接地短路流过保护的最大零序电流B、躲过本线路末端接地短路流过保护的最大零序电流C、躲过本线路末端短路可能出现的最大短路电流正确答案：B6、备用电源自动投入装置动作时,通过合( )断路器或备用变压器断路器实现备用电源的投入。

A、工作线路B、备用线路C、工作母线D、工作变压器正确答案：B7、定时限过电流保护近后备灵敏系数计算为( )。

A、最大运行方式本线路末端三相短路电流与动作电流之比B、最小运行方式下级线路末端两相短路电流与动作电流之比C、最小运行方式本线路末端两相短路电流与动作电流之比正确答案：C8、变压器备自投接线中,备用变压器采用( )方式。

A、线路备用B、母线备用C、明备用D、暗备用正确答案：C9、分立元件构成的继电保护二次接线图,按照其用途可分为原理接线图和( )。

A、展开图B、安装接线图C、逻辑框图正确答案：B10、中间继电器的文字符号表示为( )。

A、KVB、KAC、KM正确答案：C11、备用电源自动投入装置应保证工作电源断开后,( )才能投入。

A、备用电源B、工作变压器C、工作母线D、工作线路正确答案：A12、自动重合闸采用操作系统气压过低闭锁时,如断路器动作后气压过低,自动重合闸将( )。

继电保护试题(含参考答案)

继电保护试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、为保证电流互感器的综合误差满足小于10%的要求，电流互感器接入的二次负载阻抗要（）限制值。

A、大于B、等于C、小于正确答案：C2、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为（）。

A、上下级整定值相等答案解析:题目修改：“本线路与下级线路的动作电流应为（）。

”B、下条线路定时限过电流保护整定值较大C、本线路定时限过电流保护整定值较大正确答案：C3、作为电气工作者，员工必须熟知本工种的（）和施工现场的安全生产制度,不违章作业。

A、生产安排B、工作时间C、安全操作规程正确答案：C4、为保证零序电流保护有较稳定的保护区和灵敏度，考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能（）。

A、有较大变化B、保持不变或变化较小C、灵活,可随时调整正确答案：B5、中性点不接地系统发生单相接地故障接地电流为（）。

A、容性电流B、感性电流C、阻性电流正确答案：A6、当伤者牙关紧闭,无法进行口对口人工呼吸时,应（）。

A、用工具把嘴开B、口对鼻吹气C、加大压力口对口吹气正确答案：B7、我国电力系统中性点接地方式分为（）与非直接接地两大类。

A、中性点经电抗接地B、中性点直接接地C、中性点经电阻接地正确答案：B8、电力系统中性点运行方式是指电力系统中发电机或（）的中性点的接地方式。

A、电压互感器B、电流互感器C、变压器正确答案：C9、应急外伤抢救压迫止血方法适用于（）部位A、头部、四肢B、全身都适用C、四肢正确答案：A10、变压器过电流保护装设在变压器电源侧，由（）和时间元件构成。

A、电压元件B、功率元件C、电流元件D、负序元件正确答案：C11、变压器主保护包括（）、电流速断保护、纵差动保护。

A、气体保护B、过负荷保护C、零序保护D、过电流保护正确答案：A12、从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为（）。

《3KV-110KV电网继电保护装置运行整定规程》试题及答案

《3KV-110KV电网继电保护装置运行整定规程》试题及答案一、填空题1.变电所变压器中性点的接地运行方式应尽量保持地区电网零序阻抗（基本不变）。

2.电力设备由一种运行方式转为另一种运行方式的操作过程中，被操作的有关设备均应在（保护范围内），部分保护装置可短时失去（选择性）。

3.躲区外故障、躲振荡、躲负荷、躲不平衡电压等整定，或与有关保护的配合整定，都应考虑必要的（可靠系数）。

4.对于3kV～110kV电网的线路继电保护，一般采用（远后备）保护方式。

即在临近故障点的断路器处装设的继电保护或断路器本身拒动时，能由（电源）侧上一级断路器处的继电保护动作切除故障。

5.110kV线路最末一段零序电流保护的电流定值一般不应大于（300）A(一次值)。

6.圆特性的接地距离Ⅲ段，阻抗定值按与相邻线路的接地距离Ⅱ段或Ⅲ段配合，并力争对相邻元件有远后备整定，负荷电阻线按可靠躲过本线路（事故过负荷最小）阻抗整定。

7.110KV系统最长振荡周期按（ 1.5）s考虑。

8.对110KV电网，自动重合闸过程中，相邻线路发生故障，允许本线路后加速保护（无选择性）跳闸。

9.除母线保护外，不宜采用专门措施闭锁（电流互感器二次回路断线）引起的保护装置可能的误动作。

10.整定计算所需的三相三柱式变压器的零序阻抗必须使用（实测值）11.母联失灵时间元件应大于母联断路器的（跳闸灭弧时间）加（失灵保护返回时间）及裕度时间。

12.零序分支系数的选择，要通过常见各种运行方式的比较，选取其（最大值）。

13.自耦变压器和绝缘有要求的变压器中性点必须（直接接地运行）。

14.多侧电源变压器主电源侧的过电流保护按躲（本侧负荷）电流整定，时间定值应与出线保护（最长动作）时间配合，动作后，跳（三侧）断路器。

15.变压器110kV中性点放电间隙零序电流保护的一次电流定值一般可整定为（40～100）A，保护动作后可带（0.3～0.5） s延时跳变压器（各侧）断路器。
