贝雷架计算书1、计算荷载①自重（33m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。
桁架自重123.5t；43根分配梁（I16_3.75m）3.24t；2条钢轨（I14_31.5m）1.04t；（21m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。
桁架自重52.3t；27根分配梁（I16_2.35m）1.28t；2条钢轨（I14_19.5m）0.6t；②风荷载（由于对贝雷架本身作用很小，故忽略，具体数值见桥墩计算）③箱梁荷载以125t/12m为荷载级度做纵向加载，33米贝雷架的每根钢轨上的均布荷载为54.5kN/m；21米贝雷架的每根钢轨上的均布荷载为56.1kN/m；④施工荷载0.3t/m，由于33m长的贝雷架还不到10t重，所以计算中假定自重荷载中包括了施工荷载，不做另计。
2、计算模型（以33米贝雷架为例、21米贝雷架类似）33米贝雷架立面图33米贝雷架平面图33米贝雷架侧面图3、计算结果①33米贝雷架反力：荷载组合类型荷载组合内容应力：桁架应力：可以看到，在端部及跨中应力较大，最大的端斜杆，跨中上下弦杆87.4Mpa，端柱应力为72Mpa。
梁应力：（分配梁及轨道）可见，轨道的应力大于分配梁的应力，轨道上最大应力81.2Mpa, 分配梁上最大应力63Mpa。
位移： 桁架位移：在承压钢梁和自重下，桁架竖向挠度2.713cm 。
贝雷梁非弹性挠度 ()()cm n f m 105.02-= n 为奇数；所以，cm f m 6120*05.0==；总位移为6+2.713=8.713cm cm L 5.560033600==>。
需设置预拱度来调整梁底标高。
在承压钢梁和自重下，升温21度时，桁架纵桥向位移+1.442cm。
01-贝雷梁组合式支架计算书(1稿)
贝雷支架 计算书（1稿）编制： 复核： 审核：321贝雷支架计算书1、支架概述该支架为组合支架：采用321贝雷作为承重纵梁，纵梁顶布置满堂支架，满堂支架支撑钢管为φ48×3.5mm 钢管。
箱梁底模和侧模采用钢模板，横向方木为8×8cm ，纵向方木为10×10cm 。
支架的总体布置见附图。
2、栈桥验算墩柱内的贝雷纵梁在上部满堂支架搭设前先做栈桥使用，通行汽车进行材料运输。
2.1、汽车荷载设计汽车荷载为80吨，单车道，其布置如下图1。
80KN180KN270KN270KN80吨车图1 80吨汽车荷载布置图2.2、321贝雷计算参数 321贝雷计算参数如下表1。
表1 加强型321贝雷力学性能表惯性矩(cm4) 抗弯截面参数（cm3) 容许弯矩(KN ·m) 容许剪力(KN) I W ［M 0］ ［Q 0］ 577434.47699.11687.5245.22.3、桥面板计算2.3.1、组合式桥面板结构桥面结构为12mm 钢板+Ⅰ12工字钢，工字钢间距为20cm 。
2.3.2、面板计算 （1）、面板截面参数取1mm 宽度计算，截面参数如下： 12133412311112121111214412121246b mmA b h mm I b h mm W b h mm ===⨯===⨯⨯=== （2）轮载取满载轮压计算。
2702211250.20.6Pp KPa ab ===⨯ （3）受力计算按3等跨连续梁计算，计算跨径200mm 。
122max max 44max50.0011125 1.125/ 1.125/0.10.1 1.12520045004500187.5215240.6770.677 1.1252002000.40.5100100 2.110144400q b p KN m N mmM ql N mmM MPa f MPa W ql mm mm EI σδ==⨯====⨯⨯=⋅====⨯⨯====⨯⨯⨯（4）结论面板的强度和刚度满足规范要求。
贝雷梁支架受力计算
贝雷梁支架受力计算团结河、九圩港均采用下承式贝雷梁支架搭设钢便桥，贝雷梁受力参数如下、团结河团结河搭设12X15X12米3跨钢便桥，总跨度39米，桥面宽度4.2米，采用三排单层加强型结构，设计荷载为汽-20,验算荷载为100t,河中基础采用 6 根①630mm钢管桩贯入河床底，桥台采用C20砼倒T型桥台，桥台基础尺寸为 6 X5.95X1m,上部尺寸为5.95X1X5m （如图）。
图一团结河便桥1荷载计算当车辆行驶到桥梁中心时，车辆重心与桥梁重心重合，则贝雷梁承受最大弯矩4ax活（如图一），钢便桥自重为q=6X1.4KN/m=8.4KN/m,产生静弯矩M静，则钢便桥最大弯矩为M M =M M 活+M 静= P i XL i+ P2XL2+ P3XL3+ P4XL4+qXL2^8=250X 1.9+250X 2.5+250X2.5+250X 1.9+8.4X 142^8=2406 (KN • m)当车在该跨同一端时，主梁将承受最大剪力，则有最大剪力QMax Q M=Q M活+Q 静=PX(L-3.2)+L+qXL+2=100X10X(14-3.2)+14+8.4X14 + 2=830 (KN)取安全系数=1.3,与桁杆内力容许表比较得M容许=4809.4 KN - m >1.3 M M =3127.8 KN・m,弯矩满足受力要求。
Q容许=698.9KN<1.3 Q Max=1079KN,剪力不满足要求，所以在支撑处必须用双竖杆，而且竖杆杆件不得变形最好予以加强，此时，再考虑到双层的斜杆数量比单层多一倍，剪力抵抗能力应当提高一倍，即2XQ容许=2X698.9KN=1397.8>1.3 Q M j1079KN,通过加强后剪力满足受力要求。
2基础稳定性验算2.1钢管柱贯入深度R］= 1 u Zq l + A q 2r k i P rq= m九(50]+ k r(h—3) r 0 222.2钢管桩入土承载力计算设计每根桩承载力为140KN, 6根桩的承载总重为840 KN。
贝雷架结构计算(Word)

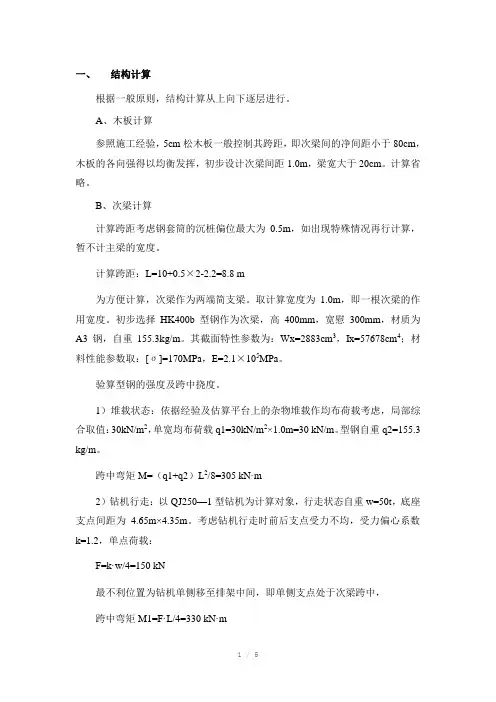

一、结构计算根据一般原则，结构计算从上向下逐层进行。
