锅炉的分类及燃烧方式2013.5.18讲解
锅炉燃烧方式
燃料的着火热源来自于炉内的热烟气和炉墙的热辐射。燃料表面首先被加热燃烧
后将热量向下传递直至炉篦上的煤全部燃尽。燃烧产物烟气则向上运动。燃料在炉篦
中后部燃尽变成灰渣落到冷灰斗中排出。
这种燃烧方式的优点是燃料层能保持相当大的热量，燃烧比较稳定，不易灭火。同
时，新进入的燃料能与已着火的燃料充分接触和受到烘烤，点燃条件较好。
这种燃烧方式的缺点是只能燃用固体块状燃料，空气是从底部向上由煤块的间隙穿
过，混合条件较差。因此，适用于小容量锅炉。
按燃ቤተ መጻሕፍቲ ባይዱ方式不同，锅炉可分为四大类：（1）层燃炉固体燃料以一定厚度分布在炉排上进行燃烧的锅炉，称层状燃烧或火床燃烧锅炉。（2）室燃炉燃料以粉状、雾状或气态随同空气喷入炉膛中，以悬浮状态进行燃烧的锅炉。（3）旋风炉燃料和空气在高温的旋风筒内高速旋转，部分燃料颗粒被甩向筒壁液态渣膜上进行燃烧的锅炉。（4）沸腾炉燃料在适当的空气流速作用下，在沸腾床上呈流化状态进行燃烧的锅炉，也称流态休燃烧炉。现代用的沸腾炉，为提高燃烧效率及减轻污染，在炉膛出口将烟气中的固体颗粒收集起来，送回炉膛继续燃烧，故又称循环流化床燃烧锅炉。
锅炉燃料的燃烧方式
燃料在炉内的燃烧方式主要有四种，即层状燃烧悬浮燃烧旋风燃烧和流化燃烧。
一层状燃烧
这种燃烧方式适用于各种固体燃料。其特点是燃料的全部燃烧过程主要在炉篦上
进行，采用层状燃烧的锅炉工业上称链条炉。
下面以链条炉为例介绍其燃烧过程工作原理和特点。如图所示。
固体燃料由煤斗落到炉篦上，然后跟随炉篦一起由前向后运动。空气则由下向上穿
锅炉的分类及对锅炉本体的安全技术要求
锅炉的分类及对锅炉本体的安全技术要求锅炉是一种将液体、气体或固体燃料燃烧产生热能的设备，将热能转化为蒸汽或热水来供应加热或动力用途。
根据不同的工作原理和用途，锅炉可以分为多种不同的分类。
下面将介绍一些常见的锅炉分类及对锅炉本体的安全技术要求。
一、按燃烧方式分类1. 直火式锅炉：直接将燃料投入炉膛进行燃烧，如燃油锅炉、燃气锅炉等。
2. 混合式锅炉：将燃料和空气事先混合后再进行燃烧，如蒸汽发生器、燃煤锅炉等。
3. 流化床锅炉：通过将燃料与燃烧空气进行均质混合，并在锅炉中形成高速流动的流化床状态来实现燃烧，如循环流化床锅炉。
二、按工作压力分类1. 低压锅炉：额定蒸发量小于等于4吨/小时，额定蒸汽压力小于或等于1.6MPa的锅炉。
2. 中压锅炉：额定蒸发量小于等于65吨/小时，额定蒸汽压力小于或等于2.5MPa的锅炉。
3. 高压锅炉：额定蒸发量小于等于220吨/小时，额定蒸汽压力小于或等于9.8MPa的锅炉。
4. 超高压锅炉：额定蒸发量小于或等于410吨/小时，额定蒸汽压力小于或等于13.7MPa的锅炉。
三、按形式分类1. 水管锅炉：在锅炉中水道布置成管束并通过燃烧室与烟气进行换热，如燃油水管锅炉、燃气水管锅炉等。
2. 烟管锅炉：在锅炉中热交换面布置成烟管，烟气经过锅炉内部的烟管与水进行换热，如燃煤烟管锅炉、核电站用烟管锅炉等。
3. 热油锅炉：将热媒油作为传热介质，在锅炉内部进行燃烧和换热，如燃油热油锅炉、燃气热油锅炉等。
四、按用途分类1. 工业锅炉：用于工业生产过程中的加热供能，如燃气工业锅炉、电厂锅炉等。
2. 动力锅炉：用于发电或驱动动力设备，如火电锅炉、核电锅炉等。
三、锅炉本体的安全技术要求1. 材料选择与质量控制：锅炉本体的材料选择应符合相关国家标准和规定，具备足够的强度、耐热性和耐蚀性等特性。
在材料的采购、检验和控制环节，应严格执行相关的质量控制要求，确保材料质量符合标准。
2. 设计标准与规范：锅炉本体的设计要符合相关的国家标准和规范，如《锅炉技术监察管理规程》、《锅炉及压力容器制造许可证管理规定》等，确保设计符合安全要求。
锅炉的分类特性及燃煤要求
锅炉的分类特性及燃煤要求一、燃煤锅炉有多种类型，可按燃烧方式、除渣方式以及结构安装方式分类。
1、按燃烧方式可分为4种（1）层燃炉:原煤经破碎成粒径为25～40毫米的碎块后，用炉前煤斗的煤闸板或播煤机平铺在链条炉排上作层状燃烧。
层燃炉优点是附属设备少,制造、安装简便,易于运行操作。
适用于中小容量锅炉。
这种锅炉的缺点为煤的燃烧不完全，炉渣和飞灰中可燃物含量多，锅炉效率一般为75～85％。
通常要烧较好的煤。
（2）室燃炉：又称煤粉炉。
原煤经筛选、破碎和研磨成大部分粒径小于毫米的煤粉后,经燃烧器喷入炉膛作悬浮状燃烧。
煤粉喷入炉膛后能很快着火，烟气能达到1500℃左右的高温。
但煤粉和周围气体间的相对运动很微弱，煤粉在较大的炉膛内停留约2～3秒才能基本上烧完，故煤粉炉的炉膛容积常比同蒸发量的层燃炉炉膛约大一倍。
这种锅炉的优点为能燃烧各种煤且燃烧较完全，所以锅炉容量可做得很大，适用于大、中型及特大型锅炉。
锅炉效率一般可达90～92％。
其缺点为附属机械多，自动化水平要求高。
（3）旋风炉：将粒径小于10毫米的碎煤粒或粗煤粉先在前置式旋风筒内作旋风状燃烧，所产生的高温烟气再进入主炉膛（冷却室）内进行辐射换热。
旋风炉的优点为炉膛容积热强度高，炉子的尺寸小；过剩空气系数小（仅为～），可以降低排烟热的损失；燃用粗煤粉可简化制粉设备；排渣率高,飞灰浓度低,提高烟气速度加强对流受热面的传热。
其缺点是适用煤种受灰熔点和渣的粘滞性的限制；锅炉负荷变动范围较小；不能快速启停；由于炉内温度可达2000℃左右，有害气体NOx排放量大,对大气污染较严重。
（4）沸腾燃烧炉：即沸腾燃烧锅炉。
2、按除渣方式可分为2种（1）固态除渣炉:炉膛中熔渣经炉底冷灰斗或凝渣箱凝固后排出。
适用于燃用灰熔点较高的煤。
（2）液态除渣炉：炉底有保温熔液池。
熔渣经排渣口流出（或经冷水凝固后排出），或用蒸汽吹拉成炉渣绵排出（可作保温材料）。
3、按结构安装方式可分为2种（1）悬吊式锅炉:锅炉炉膛和转向烟室均用吊杆悬吊于架设在钢筋混凝土立柱上的大板框架梁上。
锅炉的原理及分类
锅炉的原理及分类燃烧设备以提供良好的燃烧条件，以求能把燃料的化学能最大限度地释放出来并其转化为热能，把水加热成为热水或蒸汽的机械设备。
锅炉包括锅和炉两大部分，锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所。
锅炉中产生的热水或蒸汽可直接为生产和生活提供所需要的热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。
提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。
产生蒸汽的锅炉称为蒸汽锅炉，又叫蒸汽发生器，常简称为锅炉，是蒸汽动力装置的重要组成部分，多用于火电站、船舶、机车和工矿企业。
下附真空热水锅炉原理图锅炉的分类：可以从不同角度出发对锅炉进行分类：1、按烟气在锅炉流动的状况分：水管锅炉、锅壳锅炉（火管锅炉）、水火管组合式锅炉2、按锅筒放置的方式分：立式锅炉、卧式锅炉3、按用途分：生活锅炉、工业锅炉、电站锅炉火电厂锅炉原理图：4、按介质分：蒸汽锅炉、热水锅炉、汽水两用锅炉、有机热载体锅炉等5、按安装方式分：快装锅炉、组装锅炉、散装锅炉等6、按燃料分：燃煤锅炉、燃油锅炉、燃气锅炉、余热锅炉、电加热锅炉、生物质锅炉等7、按水循环分：自然循环、强制循环、混合循环等8、按压力分：常压锅炉、低压锅炉、中压锅炉、高压锅炉、超高压锅炉等9、按锅炉数量分：单锅筒锅炉、双锅筒锅炉等10、按燃烧定在锅炉内部或外部分：内燃式锅炉、外燃式锅炉11、按工质在蒸发系统的流动方式可分为自然循环锅炉、强制循环锅炉、直流锅炉等。
12、按制造级别分类：A级、B级、C级、D级、E级（按制造锅炉的压力分）13、按结构形式可分为锅壳锅炉（火管锅炉）、水管锅炉和水火管锅炉。
14、按容量大小可分为大型锅炉、中型锅炉和小型锅炉。
习惯上，蒸发量大于100t／h的锅炉为大型锅炉，蒸发量20～100t／h的锅炉为中型锅炉，蒸发量小于20t／h的锅炉为小型锅炉。
15、按蒸汽压力大小可分为低压锅炉（p≤2.5MPa）、中压锅炉（2.5MP＜p≤5.9MPa）、高压锅炉（p＝9.8MPa）、超高压锅炉（p ＝13.7MPa）等。
锅炉的分类和类型
锅炉的分类和类型锅炉是将水或其他流体加热蒸发成蒸汽或热水的设备。
锅炉广泛应用于工业、农业、建筑和生活等领域。
根据不同的分类和类型，锅炉有着不同的特点和适用范围。
下面将从以下几个方面对锅炉的分类和类型进行详细介绍。
一、按照用途分类1. 工业锅炉工业锅炉是指在工业生产中使用的锅炉，其主要特点是能够满足大量高温高压的蒸汽需求，以及能够满足各种行业的特殊需求，如化学工业、纺织工业、造纸工业等。
2. 动力锅炉动力锅炉是指为发电或驱动机械设备提供蒸汽或高温水的锅炉。
动力锅炉通常具有较高的压力和温度要求，且需要有稳定可靠的运行性能。
3. 生活锅炉生活锅炉主要用于家庭供暖和生活用水加热等方面。
生活锅炉通常采用低压、低温的加热方式，以确保安全可靠。
二、按照结构分类1. 火管锅炉火管锅炉是一种传统的锅炉类型，其主要特点是采用单个或多个火管作为加热面，通过火与水之间的对流和辐射传热来加热水。
火管锅炉结构简单，制造成本较低，但效率相对较低。
2. 水管锅炉水管锅炉是一种常见的现代化锅炉类型。
其主要特点是采用多个水管作为加热面，通过水与火之间的对流和辐射传热来加热水。
水管锅炉效率高、安全可靠、适用范围广泛。
3. 燃气锅炉燃气锅炉是一种利用天然气或液化气等清洁能源作为主要能源的锅炉。
其主要特点是使用方便、环保节能、效率高等，逐渐取代了传统的以固体或液体能源为主要能源的锅炉。
三、按工作压力分类1. 低压锅炉低压锅炉指工作压力小于或等于0.1MPa的锅炉。
低压锅炉主要用于生活和小型工业领域。
2. 中压锅炉中压锅炉指工作压力在0.1MPa~3.9MPa之间的锅炉。
中压锅炉主要用于中型工业领域。
3. 高压锅炉高压锅炉指工作压力大于等于4MPa的锅炉。
高压锅炉主要用于大型电站和重工业领域。
四、按传热方式分类1. 对流式锅炉对流式锅炉是指通过水与火之间的对流传递能量来加热水。
对流式锅炉结构简单，制造成本较低，但效率相对较低。
2. 辐射式锅炉辐射式锅炉是指通过火与水之间的辐射传递能量来加热水。

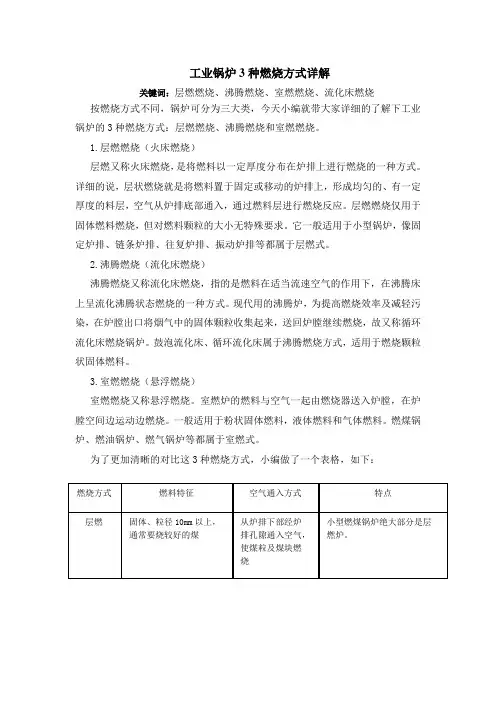

工业锅炉3种燃烧方式详解
工业锅炉3种燃烧方式详解关键词：层燃燃烧、沸腾燃烧、室燃燃烧、流化床燃烧按燃烧方式不同，锅炉可分为三大类，今天小编就带大家详细的了解下工业锅炉的3种燃烧方式：层燃燃烧、沸腾燃烧和室燃燃烧。
1.层燃燃烧（火床燃烧）层燃又称火床燃烧，是将燃料以一定厚度分布在炉排上进行燃烧的一种方式。
详细的说，层状燃烧就是将燃料置于固定或移动的炉排上，形成均匀的、有一定厚度的料层，空气从炉排底部通入，通过燃料层进行燃烧反应。
层燃燃烧仅用于固体燃料燃烧，但对燃料颗粒的大小无特殊要求。
它一般适用于小型锅炉，像固定炉排、链条炉排、往复炉排、振动炉排等都属于层燃式。
2.沸腾燃烧（流化床燃烧）沸腾燃烧又称流化床燃烧，指的是燃料在适当流速空气的作用下，在沸腾床上呈流化沸腾状态燃烧的一种方式。
现代用的沸腾炉，为提高燃烧效率及减轻污染，在炉膛出口将烟气中的固体颗粒收集起来，送回炉膛继续燃烧，故又称循环流化床燃烧锅炉。
鼓泡流化床、循环流化床属于沸腾燃烧方式，适用于燃烧颗粒状固体燃料。
3.室燃燃烧（悬浮燃烧）室燃燃烧又称悬浮燃烧。
室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
一般适用于粉状固体燃料，液体燃料和气体燃料。
燃煤锅炉、燃油锅炉、燃气锅炉等都属于室燃式。
为了更加清晰的对比这3种燃烧方式，小编做了一个表格，如下：燃烧方式燃料特征空气通入方式特点层燃固体、粒径10mm以上，通常要烧较好的煤从炉排下部经炉排孔隙通入空气，使煤粒及煤块燃烧小型燃煤锅炉绝大部分是层燃炉。
室燃气体、液体、固体燃料都可以在室燃炉中燃烧，煤粉是大部分粒径小于0．1mm的细粉室燃炉的燃料与空气一起由燃烧器送入炉膛，在炉膛空间边运动边燃烧。
可以烧劣质煤，但有时燃烧不稳定，对运行操作要求很高，难于间断运行。
现代燃煤电站锅炉绝大部分是室燃炉。
沸腾沸腾炉所烧的煤粒比一般层燃炉的煤粒要小，但比煤粉的粒径要大，其颗粒度大部分在0。
2—3mm之间。
煤粒分布在炉排(布风板)上方，但它既不固定在炉排上，也不随空气流动，而是随着炉排下的鼓风上下翻腾跳动。
锅炉的分类
锅炉的分类锅炉从不同的角度能分成多种形式：1、按照锅炉中的烟气流动的状况来分类可分为：水管锅炉（就是水、汽或是汽水混合物在馆内的流动）、锅壳锅炉（烟气在管内流动放热、水在管外吸热的受热面）、水火组合式锅炉。
2、按照锅炉使用的燃料可分为：燃煤锅炉（这种锅炉的出现相对来说比较早，主要以燃煤作为燃料）；燃气锅炉（在国家提倡环境保护的情况下，燃气锅炉以环保为主而出现）；燃油锅炉（主要以轻油、重油等油类为主作为燃料）；生物质锅炉（主要以农作物废弃物，例如花生壳，玉米芯，玉米杆等作为燃料）；电加热锅炉（主要以电能作为燃料）。
3、按照锅炉的用途大致可分为：生活锅炉（日常居民生活用水以及暖气供热）；工业锅炉（大多用于类似于纺织厂，食品厂，服装厂等场所提供蒸汽有助于生产）；电站锅炉（用于电厂发电）；4、按照锅炉的工作压力可分为：常压锅炉（一种没有任何工作压力的锅炉，相当来说非常的安全，没有爆炸性危险的锅炉）；承压锅炉（一种带有压力工作的锅炉，具有爆炸性危险的锅炉。
）5、按照锅炉的介质可分为：蒸汽锅炉（锅炉主要用于蒸汽的产生）；热水锅炉（主要用于热水的生产）；汽水两用锅炉（能够同时满足蒸汽的使用，也不耽误热水的生产）；有机热载体锅炉（也叫作导热油锅炉，能满足低压也能够提供高温热能的特种工业炉）。
6、按照锅炉内的蒸汽压力可分为：低压锅炉（出口的蒸汽压力不大于2.5MPa的锅炉）；中压锅炉（出口蒸汽压力在2.94~4.90MPa 之间的锅炉）；次高压锅炉（出口蒸汽压力在中压锅炉与高压锅炉之间的锅炉）；高压锅炉（出口蒸汽压力高于5.88MPa低于9.81PMa的锅炉）；除此之外还有超高压锅炉、压临界压力锅炉以及超压临界锅炉。
7、按照锅炉数量可分为：单锅筒锅炉（工作压力在1.3MPa，蒸发量在4t/h的快装出厂的锅炉）；双筒锅炉（工作压力在1.3MPa，蒸发量在2t/h或是4t/h的锅炉）。
8、按照锅炉外形可分为：立式锅炉（这种锅炉的容量以及占地空间都比较小，所以也比较灵活）；卧式锅炉（这类锅炉的容量以及外观都比较大，占地空间也大）。
锅炉结构燃烧方式和水循环
燃烧产生的烟气,在上下 炉排的燃烧室汇集,经竖 烟管进入炉胆上面的对 流受热面,再经冲天管和 烟囱排出.
三、立式火管固定双层炉排锅炉 结构,燃烧和锅炉水循环
给水从锅炉下部,进入锅壳与炉胆 之间的空间内,经上层炉排管和炉 胆壁加热后,向上流动, 再经对流 受热面横水管继续加热,形成汽水 混合物向上流动,
三、立式火管固定双层炉排锅炉 结构,燃烧和锅炉水循环
• 燃烧过程 • LHC锅炉燃烧过程: 煤由上炉门添加,空气也由此进入,煤燃烧,产生的高温烟气向下流动,燃 着的煤粒和尚未燃尽的碳粒借自重和拨火时的搅动漏到下炉排继续燃 烧,下层炉排上燃烧所需空气,由出渣门自下而上,通过下层炉排的缝隙 供给.燃烧产生的烟气,在上下炉排的燃烧室汇集,经竖烟管进入炉胆上 面的对流受热面,再经冲天管和烟囱排出,灰渣由出渣门清除.
锅炉结构，燃烧方式和水循环
武万明
一、卧式内燃锅炉
• WNS锅炉结构,燃烧方式及水循环 • WNS锅炉主要有:炉胆,锅壳,管板,长烟管,短烟管等部件组成.
炉胆,前后管板,后烟室
一、卧式内燃锅炉
一、卧式内燃锅炉
一、卧式内燃锅炉
一、卧式内燃锅炉
一、卧式内燃锅炉
• WNS锅炉燃烧过程 燃油或燃气经燃烧器喷入炉胆内燃烧，高温火焰直接冲刷炉胆内壁， 然后进入回燃室，这是第一回程，高温烟气在回燃室内折入短烟管， 冲刷后流向前管板，这是第二回程，然后在前烟箱内折入外侧长烟管， 向后流动，冲刷长烟管，这是第三回程，经后烟箱流入烟囱排出。
• 立式火管固定双层炉排锅炉也称为LHC型锅炉,主要有: 炉胆, 冲天管, 下胶圈, 横水管, 竖烟管, 锅壳,炉门,人孔圈,安全阀等部件组成.
三、立式火管固定双层炉排锅炉 结构,燃烧和锅炉水循环
锅炉的分类
锅炉的分类锅炉是生产工业产品的重要设备，锅炉的种类非常多，被广泛用于工业和商业用途。
本文旨在介绍不同类型的锅炉以及它们的特点和应用领域。
锅炉的类型可以根据能源分为几类：煤气锅炉、油气锅炉、火电锅炉、核电锅炉、太阳能锅炉、风能电锅炉和热水炉。
煤气锅炉是使用煤气进行燃烧的锅炉，但也可以使用其他天然气或者液化石油气。
它可以提供高温度的蒸汽，一般用于重要的加热和加工过程，也适用于生活用途。
油气锅炉是使用石油或燃料油作为燃料的锅炉，它可以生产很多蒸汽，蒸汽的温度可以在一定范围内调节，一般用于大型的工业发电，也可以用于家庭燃烧加热、供暖和洗衣服务等。
火电锅炉是利用煤炭或其他燃料的热能来生产蒸汽的锅炉，火电锅炉具有高效率、低污染和低成本的优点，一般用于大型发电厂，也可以用于小型锅炉来供应家庭居住区的热水和发电。
核电锅炉是使用核反应堆中的原子能来生产蒸汽的锅炉，一般使用热水或水蒸汽循环作为冷却剂，它具有良好的安全性和高效率的优点，但同时也存在高的核废物排放，一般用于大型电厂发电。
太阳能锅炉是使用太阳能作为燃料的锅炉，它可以生产蒸汽，可用于发电、冶炼、加热或清洗，这种锅炉无需使用化石燃料，可以实现零排放。
风能电锅炉是利用风力作为动力来生产蒸汽的锅炉，它可以使用机械设备或水轮机来将风力变为电力，然后利用电力来加热水，达到生产蒸汽的目的，这种锅炉不消耗任何传统的燃料，可以实现环保。
热水炉是一种以电的加热方式来生产热水的炉子，这种炉子使用温度传感器或温控开关来控制温度，一般用于家庭用途，也可以用于工厂加工加热。
以上是锅炉的不同类型及其特点介绍，在使用锅炉时，需要结合实际情况，根据自己的需要选择合适的锅炉类型，以保证发电的稳定性和安全性。
每一种锅炉都有其特定的使用领域，在满足实际使用需求的同时，应当充分考虑环保的要求，减少能源的浪费，节省经济成本。
锅炉的分类和类型
锅炉的分类和类型1. 引言锅炉是一种将水或其他液体加热为蒸汽、热水或热油的设备，广泛应用于工业生产、供暖和发电等领域。
根据不同的工作原理和使用场景，锅炉可以分为多种分类和类型。
本文将详细介绍锅炉的分类和类型，并对其特点和应用进行分析。
2. 锅炉的分类根据锅炉的工作原理、结构形式以及使用场景，可以将锅炉分为以下几个主要分类：2.1 按工作原理分类2.1.1 燃料锅炉燃料锅炉是利用固体、液体或气体等可燃物质进行燃烧，产生高温火焰或高压蒸汽的锅炉。
常见的燃料包括木材、天然气、重油、柴油等。
根据不同的供给方式，可将其进一步细分为手动给料锅炉、机械给料锅炉和自动给料锅炉。
2.1.2 电力锅炉电力锅炉是利用电能直接加热水或其他液体，产生蒸汽或热水的锅炉。
其工作原理类似于电热水壶，通过电阻加热器将电能转化为热能。
电力锅炉具有启动快、调节范围广等优点，广泛应用于城市供暖和工业生产等领域。
2.1.3 核能锅炉核能锅炉利用核反应堆产生的高温和高压条件，将水转化为蒸汽。
核反应堆中的核裂变或核聚变过程释放出的巨大能量被传递给水，使其发生相变。
核能锅炉是一种高效、清洁的发电方式，被广泛应用于核电站。
2.2 按结构形式分类2.2.1 直接流式锅炉直接流式锅炉是最简单的一种锅炉结构形式，其内部没有管束或管子。
水从进口进入锅壳，在被加热后通过出口排出。
直接流式锅炉结构简单、造价低廉，但由于无法对流速进行控制，其传热效果较差。
2.2.2 换热管锅炉换热管锅炉是利用内部充满换热管的锅壳进行传热的一种锅炉结构形式。
水从进口进入换热管，在与外界的高温气体或火焰接触后产生蒸汽或加热水，然后通过出口排出。
换热管锅炉具有高效率、紧凑型等优点，广泛应用于工业领域。
水壁管锅炉是一种采用垂直或水平排列的水冷壁作为传热面的锅炉结构形式。
在水壁管中循环流动的水受到高温气体或火焰的加热，产生蒸汽或加热水。
水壁管锅炉具有传递能量快、结构牢固等特点，广泛应用于火电厂等大型发电设备。
燃气锅炉的四种燃烧方式
河北艺能锅炉有限责任公司燃气锅炉只是一个笼统的叫法，就是按照锅炉的燃烧物质所划分，其实燃气锅炉的燃烧方式是有很大不同的。
燃气锅炉燃烧方式对锅炉的总体设计影响很大。
根据燃料特性、锅炉容量和用户要求等，从而在燃气锅炉燃烧方式做出相应的设计去满足用户需求。
燃气锅炉燃烧方式及各自的特点和适用范围如下：1、燃气锅炉火室燃烧：燃料以粉状(煤)、雾状(油)、气态(气)随同空气喷入炉膛进行悬浮燃烧，其设备成为室燃烧或悬燃炉。
燃气锅炉容量的提高不受燃烧面的制造和布置限制，燃料的燃烧反应面积大，与空气混合十分良好，可以采用较小的过量空气系数，燃烧效率比火床燃烧高。
但由于燃料在炉内停留时间短，为保证燃料烧透燃尽，需配置较大的炉膛面积，燃料调节和运行管理易于实现机械化和自动化。
按照燃料性质不同，有煤粉炉、燃油炉和燃气炉。
而煤粉炉可采用固态或液态排渣，国内普通采用固态排渣。
液态排渣是炉膛下部保持足够的高温，炉渣全部熔化，以液态渣的形式，从炉膛下部排出，经过渣井落入粒化水箱。
为了维持燃烧器区域的高温，普通采用热风送粉和高的热风温度，称为开式炉。
也有在炉膛下部形成缩腰，将炉膛分割成熔渣室和冷却室，以进一步提高熔渣室温度，称为半开式炉。
炉膛温度随负荷降低而降低，低到难以顺利流渣的负荷称为临界负荷一般为60%~70%的额定负荷。
燃气锅炉液态排渣会产生水冷壁高温腐蚀、渣池析铁、炉内堆渣、排烟中NOx较高等问题，需加重视。
采用膜式水冷壁的燃油、燃气炉常为微正压燃烧，适宜于低氧燃烧，可降低烟气中SOx含量，减轻低温腐蚀，减少大气污染，不需引风机，只需较高压头的送风机，要求炉膛严格密封。
燃气锅炉火室燃烧的使用范围主要用于部分工业锅炉，电站锅炉普遍采用这种燃烧方式。
液态排渣炉的燃烧器区域温度可高达1600摄氏度到1700摄氏度，适于燃用灰熔点较低的煤及着火不易稳定的低挥发分煤。
2、燃气锅炉火床燃烧：燃料被层铺在炉排上、空气经炉排缝隙穿过燃料层进入炉膛，绝大部分燃料在炉排上进行层式燃烧，小部分细粒和从燃料层中析出的可燃气体在燃料层上部的空间进行燃烧，其设备成为火床炉，层燃炉或炉排炉。
锅炉的分类及对锅炉本体的安全技术要求（二篇）
锅炉的分类及对锅炉本体的安全技术要求（一）按出口介质分类。
锅炉按其出口介质不同，可分为蒸汽锅炉和热水锅炉两大类。
蒸汽锅炉，按其工作压力高低不同，又可分为低压锅炉、中压锅炉、高压锅炉和超高压锅炉四个等级。
热水锅炉，按其出口水温高低不同，又可分为低温热水锅炉和高温热水锅炉两等级。
（二）按锅炉结构分类。
锅炉按其结构不同，可分为立式锅壳锅炉、卧式锅壳锅炉（上述两类锅炉俗称火管锅炉）和水管锅炉三大类。
立式锅壳锅炉，指锅壳纵向轴线垂直于地面，燃料在炉胆中燃烧后，烟气在受热面管子内部流动，锅水在管子外部流动的锅炉。
如立式横火管锅炉、立式弯水管锅炉等。
卧式锅壳锅炉，指锅壳纵向轴线平行于地面，燃料在炉胆或外置式炉膛中燃烧后，烟气在受热面管子内部流动，锅水在管子外部流动的锅炉。
如卧式外燃火管锅炉、卧式烟水管锅炉等。
水管锅炉，指燃料在炉膛燃烧后，烟气在受热面管子外部流动，锅水在管子内部流动锅炉。
如双锅筒弯水管锅炉、直流锅炉等。
锅炉运行的特殊性锅炉在运行时，不仅要承受一定的温度压力，而且要遭受介质的侵蚀和飞灰的磨损，因此具有爆炸的危险。
如果锅炉在设计、制造及安装过程中存在缺陷，或者维护不当，年久失修，或因管理不善，违反操作规程等，都可能发生设备事故，造成减产、停产或影响产品质量；严重时，还会发生爆炸事故，给人民生命和国家财产造成巨大的损失。
锅炉爆炸是指锅炉的受压元件（主要锅筒）突然发生破裂，使其中蒸汽和饱和水的能量迅速释放出来，这样一个物理变化过程。
锅炉爆炸的危害主要来自两方面：一是锅炉内的蒸汽和饱和水急剧膨胀放出的能量造成的危害；二是锅炉内的蒸汽和部分饱和水迅速蒸发而产生的大量蒸汽，向四周扩散所造成的危害。
对锅炉本体的安全技术要求（一）锅炉的设计必须符合安全、可靠的要求。
锅炉受压元件的强度，应按现行的锅炉元件强度计算标准进行计算。
锅筒或锅壳的壁厚，在任何情况下，均不应小于6毫米。
（二）锅炉结构各部分在运行中应能自由膨胀。
锅炉基础知识讲义
锅炉基础知识讲义一、引言锅炉是一种将水转化为蒸汽的设备，在许多行业中被广泛应用。
它既能提供温暖的暖气，又能产生蒸汽驱动机械设备。
了解锅炉的基础知识对于操作和维护锅炉都是至关重要的。
本讲义将介绍锅炉的基本原理、构造组成、常见问题和安全操作要点，以帮助读者更好地理解和应用锅炉技术。
二、锅炉基本原理1. 锅炉的定义和分类锅炉是一种将水加热转化为蒸汽或热水的热能转换设备。
按照工作介质的不同，锅炉可以分为蒸汽锅炉和热水锅炉两大类。
2. 锅炉的热能转换过程锅炉的热能转换过程分为三个阶段：燃料燃烧、烟气传热和工作介质传热。
这三个过程相互联系、相互制约，共同完成热能转换。
3. 锅炉的热效率热效率是衡量锅炉工作性能的重要指标，它表示单位燃料所释放的能量中，能被工作介质吸收利用的比例。
提高锅炉的热效率可以节约能源、降低排放。
三、锅炉构造组成1. 锅炉主要部件锅炉由炉膛、水壁、过热器、再热器、经济空气预热器、空预器、给水装置、蒸汽分离器、烟囱等主要部件组成。
2. 锅炉的工作原理锅炉的工作原理是将燃料燃烧产生的热量传递给工作介质，使其达到一定的温度和压力，实现热能转换的过程。
四、常见问题与故障排除1. 锅炉的爆炸安全问题锅炉爆炸是一种严重的事故，可能导致人员伤亡和财产损失。
保持锅炉的正常运行，定期检查和维护锅炉设备，是避免爆炸事故的关键。
2. 锅炉的水位控制问题锅炉水位过高或过低都会对锅炉的正常运行产生影响。
合理调节水位，确保锅炉的安全运行，是每个锅炉操作员应该掌握的基本技能。
3. 锅炉的燃烧问题锅炉的燃烧问题可能导致热效率下降、燃料消耗增加等不良后果。
了解常见的燃烧问题并及时解决，可以提高锅炉的热效率和运行稳定性。
五、锅炉安全操作要点1. 锅炉的操作规程操作锅炉时，应按照操作规程进行操作，确保安全可靠。
操作人员应熟悉锅炉设备的基本构造和性能，掌握正确的操作方法。
2. 锅炉的维护与检修定期对锅炉进行维护和检修，可以保持锅炉的性能和安全可靠性。
锅炉分类大全详解
锅炉分类大全详解锅炉是利用燃料燃烧释放出的热能或其他能量将工质加热到一定参数的能源转换设备。
那么锅炉是如何分类的呢？今天小编给大家详细的介绍下。
锅炉的分类一、按用途分类：1. 电站锅炉： P>3.82MPa用于发电，大多为大容量、高参数锅炉，效率高，出口工质为过热蒸汽。
2. 工业锅炉：P<2.5MPa，用于工业生产和采暖，大多数为低压、低温、小容量锅炉，热效率较低。
出口工质为蒸汽的称为蒸汽锅炉，出口工质为热水的称为热水锅炉。
3. 船用锅炉：4. 机车锅炉：5. 注汽锅炉：用于油田对稠油的注汽热采，出口工质一般为，高压蒸汽。
二、按结构分类：1. 火管锅炉（锅壳锅炉）：烟气在火管内流过，一般为小容量、低参数锅炉，热效率低，但结构简单，水质要求低，运行维修方便。
2. 水管锅炉：汽水在管内流过，可以制成小容量，低参数锅炉，也可以制成大容量、高参数锅炉。
电站锅炉一般均为水管锅炉，热效率高，但对水质和运行水平的要求也较高。
三按锅炉出口工质压力分类1. 低压锅炉：一般压力小于1.25MPa2. 中压锅炉：一般压力为3.8MPa3.次高压锅炉：一般压力为5.3MPa4. 高压锅炉：一般压力为9.8MPa5. 超高压锅炉：一般压力为13.7MPa6. 亚临界压力锅炉：一般压力为16.7MPa7. 超临界压力锅炉：一般压力为22.1MPa四按许可证级别分类A级锅炉：额定工作压力（表）P≥3.8MPa的锅炉，如郑锅。
包括：1.超临界锅炉: P ≥ 22.1MPa2.亚临界锅炉: 16.7MPa≤P＜22.1MPa；3.超高压锅炉: 13.7MPa≤P＜16.7MPa；4.高压锅炉: 9.8MPa≤P＜13.7MPa；5.次高压锅炉: 5.3MPa≤P＜9.8MPa；6.中压锅炉: 3.8MPa≤P＜5.3MPa。
B级锅炉：1.蒸汽锅炉： 0.8MPa＜P＜3.8MPa2.热水锅炉： P＜3.8MPa，且额定出水温度≥120℃C级锅炉：1.蒸汽锅炉: 额定工作压力≤0.8MPa2.热水锅炉: P＜3.8MPa，且额定出水温度＜120℃；D级锅炉：1.蒸汽锅炉：水容积≤50L且额定工作压力＜0.8MPa；2.汽水两用锅炉: 额定工作压力≤0.04MPa且额定蒸发量≤0.5t/h的锅炉；五、按燃烧方式分类1. 层燃锅炉：包括链条炉排锅炉、往复炉排等。
锅炉的分类及原理
锅炉的分类锅炉的分类可以按循环方式、燃烧方式、排渣方式、运行方式以及燃料、蒸汽参数、炉型、通风方式等进行分类，其中按循环方式和蒸汽参数的分类最为常见。
1. 循环方式分类锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。
(1). 自然循环锅炉给水经给水泵升压后进入省煤器，受热后进入蒸发系统。
蒸发系统包括汽包、不受热的下降管、受热的水冷壁以及相应的联箱等。
当给水在水冷壁中受热时，部分水会变为蒸汽，所以水冷壁中的工质为汽水混合物，而在不受热的下降管中工质则全部为水。
由于水的密度要大于汽水混合物的密度，所以在下降管和水冷壁之间就会产生压力差，在这种压力差的推动下，给水和汽水混合物在蒸发系统中循环流动。
这种循环流动是由于水冷壁的受热而形成，没有借助其他的能量消耗，所以称为自然循环。
在自然循环中，每千克水每循环一次只有一部分转变为蒸汽，或者说每千克水要循环几次才能完全汽化，循环水量大于生成的蒸汽量。
单位时间内的循环水量同生成蒸汽量之比称为循环倍率。
自然循环锅炉的循环倍率约为4～30。
(2). 控制循环锅炉在循环回路中加装循环水泵，就可以增加工质的流动推动力，形成控制循环锅炉。
在控制循环锅炉中，循环流动压头要比自然循环时增强很多，可以比较自由地布置水冷壁蒸发面，蒸发面可以垂直布置也可以水平布置，其中的汽水混合物即可以向上也可以向下流动，所以可以更好地适应锅炉结构的要求。
控制循环锅炉的循环倍率约为3～10。
自然循环锅炉和控制循环锅炉的共同特点是都有汽包。
汽包将省煤器、蒸发部分和过热器分隔开，并使蒸发部分形成密闭的循环回路。
汽包内的大容积能保证汽和水的良好分离。
但是汽包锅炉只适用于临界压力以下的锅炉。
(3). 直流锅炉直流锅炉没有汽包，工质一次通过蒸发部分，即循环倍率为1。
直流锅炉的另一特点是在省煤器、蒸发部分和过热器之间没有固定不变的分界点，水在受热蒸发面中全部转变为蒸汽，沿工质整个行程的流动阻力均由给水泵来克服。
锅炉的种类及应用
锅炉的种类及应用锅炉是一种能将水转化为蒸汽或热水的热能转换设备。
根据工作介质和工作压力的不同，锅炉可以分为多种不同的类型。
下面将详细介绍几种常见的锅炉种类及其应用。
1. 蒸汽锅炉蒸汽锅炉是一种将液体水转化为高温、高压蒸汽的锅炉。
根据燃烧方式的不同，蒸汽锅炉可以分为燃煤蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉和生物质蒸汽锅炉等。
蒸汽锅炉广泛应用于工业生产中的发电、化工、纺织、造纸等行业，也常用于供暖系统和集中供热。
2. 热水锅炉热水锅炉是一种将液体水加热至一定温度并供应给采暖系统或热水使用的热能转化设备。
根据燃烧方式的不同，热水锅炉也可以分为燃煤热水锅炉、燃油热水锅炉、燃气热水锅炉和生物质热水锅炉等。
热水锅炉广泛应用于住宅、商业建筑和工业厂房的采暖和热水供应中。
3. 循环流化床锅炉循环流化床锅炉是一种采用流化床技术的新型锅炉。
其特点是在锅炉炉膛内形成一层高速流动的颗粒床，并通过给床层送风从而使颗粒床保持流态。
循环流化床锅炉具有燃烧效率高、污染物排放少、适应燃料范围广等优点。
它常用于燃煤和生物质颗粒物的燃烧，广泛应用于发电、供热和工业生产。
4. 沸腾床锅炉沸腾床锅炉是一种利用颗粒物在高温下出现沸腾现象传递热量的锅炉。
它通过将燃料床与给燃料送风并加热至颗粒物沸腾的状态，使颗粒物与热介质之间进行高效的热交换。
沸腾床锅炉具有结构简单、容易控制和适应性强等优点。
它可用于高灰煤、石油焦、煤矸石等多种燃料的燃烧，并广泛应用于发电、供热和重化工等领域。
5. 拉链膨胀锅炉拉链膨胀锅炉是一种利用拉链式金属膨胀节来补偿热胀冷缩的锅炉。
它通过金属膨胀节的伸缩来补偿锅炉在运行过程中因温度变化引起的胀缩变形，从而避免锅炉炉膛和管道因热胀冷缩而产生过大的应力。
拉链膨胀锅炉广泛应用于石油化工、钢铁冶炼、造纸、医药等行业。
除了以上几种常见的锅炉种类，还有一些其他类型的锅炉如热风炉、热媒体锅炉、电锅炉等。
这些锅炉根据具体的使用环境和需求选择不同的工作介质和工作压力，以满足工业生产和生活的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.1 按用途分类：
发电锅炉：是指用于火力发电的锅炉。火力发电机 组由蒸汽锅炉、汽轮机、发电机三大动力设备构成 。锅炉产生的高温、高压蒸汽经过汽轮机做功，使 蒸汽的热能转换机械能，汽轮机带动发电机高速旋 转发电，此时机械能转换成电能； 工业锅炉：是指锅炉产生的高温热载体（蒸汽、高 温水以及有机热载体）供工业生产过程中应用，如 酿酒、造纸、纺织、木材、食品、化工等； 生活锅炉：是指锅炉产生的热水、蒸汽供人们生活 之用，如取暖、洗浴、消毒等。
燃气热水锅炉
锅炉的组成
整个锅炉由锅炉本体和辅助设备两部分组成. 锅炉本体: 锅炉本体是锅炉设备的主要部分,是由"锅"和"
炉"两部分组成的."锅"是汽水系统,它主要任务是 吸引收燃料放出的热量,使水加热、蒸发并最后变 成具有一定参数的过热蒸汽.它由省煤器、汽包、 下降管、联箱、水冷壁、过热器和再热器等设备 及其连接管道和阀门组成.
锅的原义指在火上加热的盛水容器，炉指燃烧 燃料的场所，锅炉包括锅和炉两大部分。锅的 原义指在火上加热的盛水容器，炉指燃烧燃料 的场所。锅炉中产生的热水或蒸汽可直接为工 业生产和人民生活提供所需热能，也可通过蒸 汽动力装置转换为机械能，或再通过发电机将 机械能转换为电能。
提供热水的锅炉称为热水 锅炉，主要用于生活，工 业生产中也有少量应用。 产生蒸汽的锅炉称为蒸汽 锅炉，常简称为锅炉，多 用于火电站、船舶、机车 和工矿企业
锅炉的分类及燃烧方式
制作人：张飞 2013.5.18
Contents
一. 锅炉的概念 二. 锅炉的组成 三. 锅炉的分类 四. 锅炉的燃烧方式
一、锅炉的概念
锅炉是一种能量转换设备， 向锅炉输入的能量有燃料 中的化学能、电能、高温 烟气的热能等形式，而经 过锅炉转换，向外输出具 有一定热能的蒸汽、高温 水或有机热载体。
3.2 按压力参数分类： 低压锅炉：是指出口额定蒸汽压力不超过2.45MPa 的锅炉；
中压锅炉：是指出口额定蒸汽压力为 2.94~4.92MPa的锅炉； 高压锅炉：是指出口额定蒸汽压力为 7.84~10.8MPa的锅炉； 超高压锅炉：是指出口额定蒸汽压力为 11.8~14.7MPa的锅炉； 亚临界压力锅炉：是指出口额定蒸汽压力为 15.7~19.6MPa的锅炉； 超临界压力锅炉：是指出口额定蒸汽压力超过临 界压力（22.1MPa）的锅炉。 注：临界压力1MPa=10.2kgf/cm2 进行换算，其余 压力均按1MPa=10.0kgf/cm2换算。
3.3 按介质形态分类： 蒸汽锅炉：是指输出热载体的形态是蒸汽的 锅炉；
热水锅炉：是指输出热载体的形态是热水的 锅炉。
3.4 按介质循环方式分类： 自然循环锅炉：蒸发受热面内的工质,依靠下降 管中的水与上升管中的汽水混合物之间的密度 差所产生的压力差进行循环的锅炉。自然循环 锅炉循环倍率约为4~30。 控制循环锅炉：蒸发受热面内的工质除了依靠 水与汽水混合物的密度差之外,主要依靠锅水循 环泵的压头进行循环的锅炉。控制循环锅炉循 环倍率在3~10之间，一般为4左右。 直流锅炉：直流锅炉没有汽包，工质一次流过 蒸发受热面，全部转变为蒸汽，即循环倍率等 于1。
3.6 按燃料类别分类： 燃煤锅炉：以煤为燃料的锅炉；
燃油锅炉：以石油产品如柴油、重油、 渣油为燃料的锅炉；
燃气锅炉：以气体燃料如天然气、城市 煤气以及工业废气为燃料的锅炉。
3.7 按燃烧方式分类： 1、层燃锅炉 指燃料在炉排上进行燃烧的锅炉，包括 固定炉排炉、链条炉排炉以及往复炉排 炉等，其燃料主要是煤； 2、室燃锅炉 燃料以气态形状在燃烧室内进行燃烧的 锅炉。其燃料是气体燃料、液体燃料和 煤粉；是目前电厂锅炉的主要形式.
3、循环流化床锅炉 炉子底部为一多孔的布风板，空气以高速穿经孔眼 均匀进入布风板上的床料层中。床料层中为炽热的 固体颗粒和少量的煤粒，当高速空气穿过时床料上 下翻滚，形成沸腾状态。在沸腾过程中，煤粒与空 气有良好的接触混合着火速度快、效率高
4、旋风炉 燃料和空气在高温的旋风筒内高速旋转,细小的燃 料颗粒在旋风筒内悬浮燃烧,而较大的燃烧颗粒被甩 在筒壁液态渣膜上进行燃烧的方式称为旋风燃烧方 式.用旋风燃烧方式来组织燃烧的锅炉称为旋风炉.
(5)水冷壁.位于炉膛四周,其主 要任务是吸收炉内的辐射热,使 水蒸发,它是现代锅炉的主要受 热面,同时还可以保护炉墙. (6)过热器.其作用是将汽包来
的饱和蒸汽加热上成具有一定 温度的过热蒸汽. (7)再热器.其作用是将汽轮机
中做过部分功的蒸汽再次进行 加热升温,然后再送到汽轮机中 继续做功
三、锅炉的分类 锅炉有多种分类方法，主要的分类方法有 3.1 按用途分类、 3.2 按压力参数分类、 3.3 按介质形态分类、 3.4 按介质循环方式分类、 3.5 按结构形式分类、 3.6 按燃料类别分类、 3.7 按燃烧方式分类
(3)下降管.是水冷壁的供水管道,其作用是把汽 包中的水引入下联箱再分配到各个水冷壁管中. 分小直径分散下降管和大直径集中下降管两种. 小直径下降管管径小,对水循环不利. (4)水冷壁下联箱.联箱主要作用是将质汇集起来 ,或将工质通过箱是一根较粗两端封闭的管子 ,其作用是把下降管与水冷壁连接在一起,以便 起到汇集、混合、再分配工质的作用.
过 热 器
下 降 管 省煤器
给水泵
循环泵 联箱
a.自然循环锅炉
b.控制循环锅炉
c.直流锅炉
3.5 按结构形式分类： 水管锅炉：是指火焰或烟气在受热面管外面 流动加热，介质则在受热面管内流动吸热的 锅炉；
锅壳锅炉：受热面主要布置在锅壳内，且火 焰或烟气则在受热面管内流动加热，而介质 则在受热面管外吸热的锅炉。
(1)省煤器.位于锅炉尾部垂直烟 道,利用烟气余热加热锅炉给水, 降低排烟温度,提高锅炉效率,节 约燃料.
(2)汽包.位于锅炉顶部,是一个圆筒形的承压 容器,其下是水,上部是汽,它接受省煤器的来 水,同时又与下降管、联箱、水冷壁共同组 成水循环回路.水在水冷壁中吸热而生成的 汽水混合物汇集于汽包,经汽水分离后向过 热器输送饱和蒸汽.
