电动自行车的原理和结构都不复杂,可以认为是在自行车的基础上加一套电机驱动机构组成(见图 1-1)。
蓄电池经过一个控制器给一个电机送电,电机放在后车轮中,电机的旋转带动自行车的行进。
电动自行车的控制器连接一个调速手柄,在脚踏中轴上装有助力传感器,转动调速手柄可以让控制器检测到不同的电压值,控制器根据电压值大小,模拟调节输送给电机电压的高低,从而控制了电机的转速。
图 1-1电动自行车控制方框图控制器无刷电机控制的方法是根据电机的位置反馈信号,控制电机三相驱动上下臂MOS管的导通和截止,从而实现电子换向。
如下图所示,电机为三角形连接,三相驱动上下臂各MOS管导通顺序组合为:V1-V2,V2-V3, V3-V4,V5-V4,V5-V6,V1-V6。
图 1-2驱动电路2 系统方框图电动自行车采用SPMC65P2404A作为主控MCU。
MCU主要任务是进行调速电压检测,电池电压检测,电流检测,过流中断检测,3路霍尔位置信号检测,1路霍尔位置信号中断检测,刹车信号检测,1:1助力检测,温度检测,故障显示输出,PWM控制电机转速输出,6路电机驱动输出,系统方框图如下:图 2-1系统方框图3 控制器电气规格★型式:直流无刷★额定功率:240W★额定电压:36V ★额定转速:210R/MIN★额定扭矩:8.5N.M ★欠压保护:31.5 ± 0.5V★过流保护:15 ± 1A4 控制器功能介绍★1:1助力;★刹车断电,刹车灯供电;★自动巡航;★欠压保护(31.5V ± 0.5 );★电子刹车;★休眠省电功能。
★过流保护(限流为 15A ± 1 );★堵转断流(倒转,转把复位,重电源,自动复位);4.1 1:1助力1:1助力,是指在没有旋转调速车把,电动车电池打开时,电动车会根据骑行者的骑行速度提供1:1助力。
电动车控制器原理图解

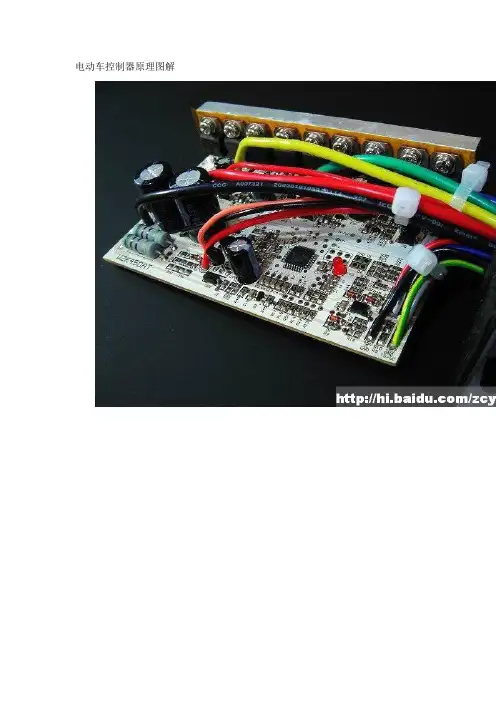

电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片,配合2只74HC27(3输入或非门电路);1只74HC04D(反相器);1只74HC08D(双输入与门)和一片LM358(双运放),组成一款比较典型的无刷电瓶车控制器,具有60°和120°驱动模式自动切换功能,其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外,均为开锁停车状态数据)。
一、电路简介与自检开通电门锁,48V电瓶直流电经电门锁线输入到控制器,一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用,另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体,①脚外接R13、C25组成复位电路,电门锁开锁,单片机得电工作后即进入初始化自检状态,它主要检测:1.由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2.由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V,①脚输出约3.6V)。
3.转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4.刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5.电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V,其他为0V)。
自检后的状态由LED2显示结果,以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过,当转动转把时,U6根据转把输出电压的大小,将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合,从而达到控制无刷电机速度的目的,不同的速度对应不同的电机电流,同时行驶速度与电机换相频率成正比。
电动车驱动原理图
电动车驱动原理图
电动车的驱动原理可以简要描述为以下几个步骤:
1. 电源供电:电动车通常使用电池作为能量来源。
电池将储存的电能转化为直流电流供给电动车的电机。
2. 控制器调节:电动车的控制器接收来自手柄的信号,根据用户需求调节电机提供的功率。
控制器还监测电动车的状态,并保持电机运行在安全范围内。
3. 电机驱动:电动车的电机通常是直流无刷电机。
电机负责将电能转化为机械能,在轮胎和地面之间产生牵引力,推动电动车前进。
电机的转速和转矩可以通过控制器进行调节。
4. 转动轮胎:电动车通过电机驱动轮胎旋转,产生推力推动车辆。
依靠负责转动的轮胎与地面的摩擦力,电动车可以前进或后退。
总结来说,电动车的驱动原理是通过控制器控制电池供电给电机,然后电机将电能转化为机械能推动轮胎旋转,从而推动电动车前进。
详细版电动车结构与原理-2轮电动车.ppt
本次课程授课结束,再见!
课件
课件
电动车的机械系统
课件
电动车的电气系统
课件
电 动 车 电 气 系 后尾灯
总装线路
分布图
控制器
电机
电池
课件
转把 刹把 三档开关 巡航开关
电源开关 喇叭开关 大灯开关 转向开关
仪表 大灯 喇叭 前转向灯
后刹车灯 后尾灯 后转向灯
电路器件简化图释
控制器
电机
电池
刹把 转把 三档开关 巡航开关 加速开关 大灯开关 喇叭开关 电源开关
转向开关
仪表 前刹车灯
大灯 喇叭 前转向灯
备注:由于控制需要,存在用总装线来控制相近的电路的现象. 总装线路
课件
电动车整机工作原理
课件
整机工作原理:当准备骑车行驶之前,钥匙打开 电源锁,控制器得电进入待机状态; 当人旋动调速转把时,调速信号通过输出引线送 往控制器中,控制器根据接收到的信号强弱做出 相应的反应,输出驱动和控制电动机旋转的信号; 电动机旋转并带动后轮转动,电动车启动上路。
电动车原理与检修
一、电动车的结构与原理
课件
电动车的分类
普通型电动车:结构简单,与自行车相似很多
课件
豪华型电动车具 有外形美观大方 轻便等特点,一 般配备后备箱、 反光镜、前灯等 辅助部件
课件
摩托型电动车外形与摩托车相似,但其使用 电力驱动,它具有豪华美观的外形设计。
课件
根据电动车的助力形式,可分为全电动型电动车和混合动力 型电动车,左图为全电动型,右图为混合动力型。 另外根据电动车的电动机结构,又可分为有刷电动机驱动式 电动车和无刷电动机驱动式电动车。
在行驶过程中,按下闸把时,闸把将刹车信号通 过信号线送入控制器中,控制器收到刹车信号立 即发出断开电动机电源指令,同时电动车后轮中 的抱闸动作,实现机械制动刹车。
电动车控制器原理图解
电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片,配合2只74HC27(3输入或非门电路);1只74HC04D(反相器);1只74HC08D(双输入与门)和一片LM358(双运放),组成一款比较典型的无刷电瓶车控制器,具有60°和120°驱动模式自动切换功能,其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外,均为开锁停车状态数据)。
一、电路简介与自检开通电门锁,48V电瓶直流电经电门锁线输入到控制器,一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用,另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体,①脚外接R13、C25组成复位电路,电门锁开锁,单片机得电工作后即进入初始化自检状态,它主要检测:1.由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2.由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V,①脚输出约3.6V)。
3.转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4.刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5.电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V,其他为0V)。
自检后的状态由LED2显示结果,以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过,当转动转把时,U6根据转把输出电压的大小,将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合,从而达到控制无刷电机速度的目的,不同的速度对应不同的电机电流,同时行驶速度与电机换相频率成正比。
48伏电瓶车充电器原理图.pdf
避免盲目通电使故障范围进一步扩大。 有一部分充电器输出端具有防反接, 防短路等特殊功 能。其实就是输出端多加一个继电器,在反接,短路的情况下继电器不工作,充电器无电压
输出。 还有一部分充电器也具有防反接, 防短路的功能, 其原理与前面介绍的不同,其低压
电路的启动电压由被充电池提供,且接有一个二极管(防反接)
检测 Q1 和 T1 的引脚是否有虚焊。若连续击穿 Q1,且 Q1 不发烫,一般是 D2,C4 失效,若
;.
.
是 Q1 击穿且发烫,一般是低压部分有漏电或短路,过大或
UC3842 的 6 脚输出脉冲波形不
正常, Q1 的开关损耗和发热量大增,导致 Q1 过热烧毁。高压故障的其他现象有指示灯闪
烁,输出电压偏低且不稳定,一般是 T1 的引脚有虚焊 ,或者 D3,R12 开路 ,TL3842 及其外围电
.
48 伏电瓶车充电器原理图
常用电动车充电器根据电路结构可大致分为两种。 第一种是以 uc3842 驱动场效应管的单管开关电源, 配合 LM358 双运放来实现三阶段充电方 式。其电 原理图 和元件参数见 图表 1
点击图片在新窗口查看清晰大图
;.
.
图表 1 工作原理 : 220v 交流电经 T0 双向滤波抑制干扰, D1 整流为脉动直流,再经 C11 滤波形成
路无工作电源。另有一种罕见的高压故障是输出电压偏高到
120V 以上,一般是 U2 失效,
R13 开路所致或 U3 击穿使 U1 的 2 脚电压拉低, 6 脚送出超宽脉冲。此时不能长时间通电,
否则将严重烧毁低压电路。低压故障大部分是充电器与电池正负极接反,导致
R27 烧断,
LM358 击穿。其现象是红灯一直亮,绿灯不亮,输出电压低,或者输出电压接近
电动车的全车电路原理
电动车的全车电路原理电动车电路原理图电动车线路分两部分!第一部分是灯和喇叭部分第二部分是控制电机部分你500W电摩也一样,大部分车子是控制的正极,也就是说车子负极全部相通!电池的正极出来后有个空气开关,然后空气开关上的出线直接连接到锁线和充电插孔线还有控制器电源部分的粗红线;经过锁线出来后的线分别连接到转换器(将48V转化成12V)和控制器电源部分的细红线,转换器三根线(细黑直接接电池负极就是车子的负极;细红线接锁线,就是48V正极;然后细黄线出来的是12V)细黄的12V电出来后到喇叭开关,大灯开关,转向开关和刹把上的开关;然后打开后再到喇叭,大灯,转向灯下面来说说控制电机部分,控制电机的东西就是控制器(铝制盒子,上面有很多出线)1电源部分(刚刚上面已经提到的)电源线是三根线组成:粗黑—直接接电池负;粗红—直接接电池正,但是要经过空气开关;细红—直接连接的是锁的出电线2电机部分:电机线是由三根粗线和5根细线组成(这里就不细说)这八根线根据颜色连接在控制器上3控制部分:转把(转把由三根线组成这里也不细说)刹把(电摩百分之九十九都是高电平断电,前面已经说了刹把上的开关一边连接的是12V正极,还有一边就连接在控制器的高电平刹车断电线上,刹车断电线一般是绿黄色线)4防盗部分:现在的大部分控制器都有外接防盗器功能,插上防盗器可以用防盗器的遥控器开关电源和锁电机,一共有5根线,市面上有两种插件方式,一种是一个6孔插头,上面插着5根线(红,黑,兰,绿,橙)还有一种是两个插件组成的(红黑插在一个插件上,兰绿橙插在一个4孔插件上)5仪表显示线,电摩控制器一般是紫色线,直接接仪表电动车维修全集电动车,全集,维修①:电动车常见故障及排除方法1、仪表显示正常,电机不转(1)故障原因①闸把损坏判断②调速转把损坏判断③电机损坏判断④控制器损坏(2)故障排除①拔下刹把插座(常开型刹把)。
如电机运转,则为刹把故障,应更换刹把。
电动车控制器原理图解
电动车控制器原理图解电动车控制器原理图解单片机PICl6F72是目前电瓶车控制器主流控制芯片,配合2只74HC27(3输入或非门电路);1只74HC04D(反相器);1只74HC08D(双输入与门)和一片LM358(双运放),组成一款比较典型的无刷电瓶车控制器,具有60°和120°驱动模式自动切换功能,其基本组成框图见图l。
实物测绘原理图见图2(图中数据除注明外,均为开锁停车状态数据)。
一、电路简介与自检开通电门锁,48V电瓶直流电经电门锁线输入到控制器,一路经R3、R13、R4等送入U6的③脚作电瓶欠压检测用,另一路送入U13、U14、U15输出+15V和+5V给IC和末级驱动供电。
单片机PICl6F72的⑨、⑩脚外接16MHz晶体,①脚外接R13、C25组成复位电路,电门锁开锁,单片机得电工作后即进入初始化自检状态,它主要检测:1.由R3、R73、R4、R11、C2l等组成的电池欠压检测电路(典型值U6的③脚输入3.8V)。
2.由R5、R6、U1等组成的末级电流检测和过流保护电路(正常值Ul的⑦脚输出0V,①脚输出约3.6V)。
3.转把复位信号(正常值U6的⑥脚输入约0.8V的低电平)。
4.刹车复位信号(正常值U6的⑦脚输入4.8V高电平)。
5.电机霍尔元件检测到的无刷电机相位信号(正常时至少有一根霍尔线输入为4.1V,其他为0V)。
自检后的状态由LED2显示结果,以下是参照值(具体显示与单片机的程序设计有关)。
闪l停l--自检正常通过闪2停l--欠压闪3停l--LM358故障闪4停1--电机霍尔信号故障闪5停l--下管故障闪6停l--上管故障闪7停1--过流保护闪8停l--刹车保护闪9停1--手把地线断开闪10停1--手把信号和手把电源线短路闪l停11--上电时手把信号未复位若自检正常通过,当转动转把时,U6根据转把输出电压的大小,将相应脉冲宽度的载波信号与三路驱动上下管的换相导通信号混合,从而达到控制无刷电机速度的目的,不同的速度对应不同的电机电流,同时行驶速度与电机换相频率成正比。
电动自行车工作原理与图解
电动自行车工作原理与图解-标准化文件发布号:(9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KIIE-bike电动自行车工作原理电动自行车是具有电力驱动、脚踏驱动、电力和脚踏并用等功效的绿色环保交通工具。
电动自行车的原理和结构都不复杂,可以认为是在自行车的基础上加一套电机驱动机构组成(见图 1-1)。
蓄电池经过一个控制器给一个电机送电,电机放在后车轮中,电机的旋转带动自行车的行进。
电动自行车的控制器连接一个调速手柄,在脚踏中轴上装有助力传感器,转动调速手柄可以让控制器检测到不同的电压值,控制器根据电压值大小,模拟调节输送给电机电压的高低,从而控制了电机的转速。
图 1-1电动自行车控制方框图控制器无刷电机控制的方法是根据电机的位置反馈信号,控制电机三相驱动上下臂MOS管的导通和截止,从而实现电子换向。
如下图所示,电机为三角形连接,三相驱动上下臂各MOS管导通顺序组合为:V1-V2,V2-V3, V3-V4,V5-V4,V5-V6,V1-V6。
图 1-2驱动电路2 系统方框图电动自行车采用SPMC65P2404A作为主控MCU。
MCU主要任务是进行调速电压检测,电池电压检测,电流检测,过流中断检测,3路霍尔位置信号检测,1路霍尔位置信号中断检测,刹车信号检测,1:1助力检测,温度检测,故障显示输出,PWM控制电机转速输出,6路电机驱动输出,系统方框图如下:图 2-1系统方框图3 控制器电气规格★型式:直流无刷★额定功率:240W★额定电压:36V ★额定转速:210R/MIN★额定扭矩:8.5N.M ★欠压保护:31.5 ± 0.5V★过流保护:15 ± 1A4 控制器功能介绍★1:1助力;★刹车断电,刹车灯供电;★自动巡航;★欠压保护( 31.5V ± 0.5 );★电子刹车;★休眠省电功能。
★过流保护(限流为15A ± 1 );★堵转断流(倒转,转把复位,重电源,自动复位);4.1 1:1助力1:1助力,是指在没有旋转调速车把,电动车电池打开时,电动车会根据骑行者的骑行速度提供1:1助力。
