怎样将Excel中的坐标及高程数据转入CAD并成图

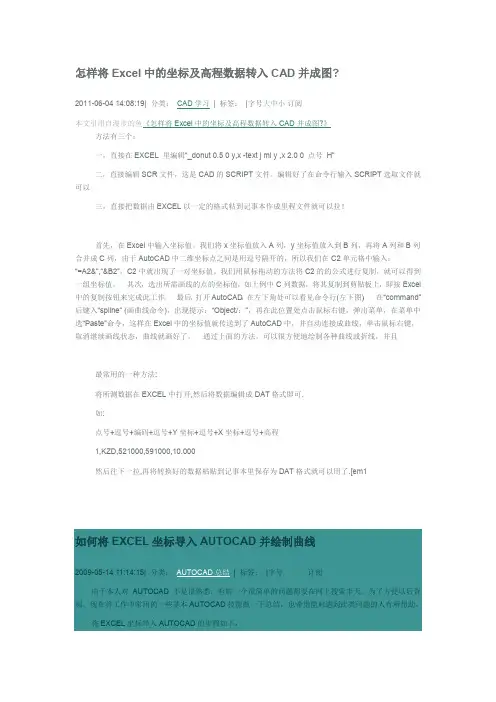

怎样将Excel中的坐标及高程数据转入CAD并成图?2011-06-04 14:08:19| 分类：CAD学习| 标签：|字号大中小订阅本文引用自漫步的鱼《怎样将Excel中的坐标及高程数据转入CAD并成图?》方法有三个：一，直接在EXCEL 里编辑“_donut 0.5 0 y,x -text j ml y ,x 2.0 0 点号H”二，直接编辑SCR文件，这是CAD的SCRIPT文件。
编辑好了在命令行输入SCRIPT选取文件就可以三，直接把数据由EXCEL以一定的格式粘到记事本作成里程文件就可以拉！首先，在Excel中输入坐标值。
我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。
其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel 中的复制按钮来完成此工作。
最后，打开AutoCAD，在左下角处可以看见命令行(左下图)，在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。
通过上面的方法，可以很方便地绘制各种曲线或折线，并且最常用的一种方法:将所测数据在EXCEL中打开,然后将数据编辑成DAT格式即可.如:点号+逗号+编码+逗号+Y坐标+逗号+X坐标+逗号+高程1,KZD,521000,591000,10.000然后往下一拉,再将转换好的数据粘贴到记事本里保存为DAT格式就可以用了.[em1如何将EXCEL坐标导入AUTOCAD并绘制曲线2009-05-14 11:14:15| 分类：AUTOCAD总结| 标签：|字号大中小订阅由于本人对AUTOCAD不是很熟悉，有时一个很简单的问题都要在网上搜索半天。
将excel数据导入cad画线方法
将excel数据导入cad画线方法

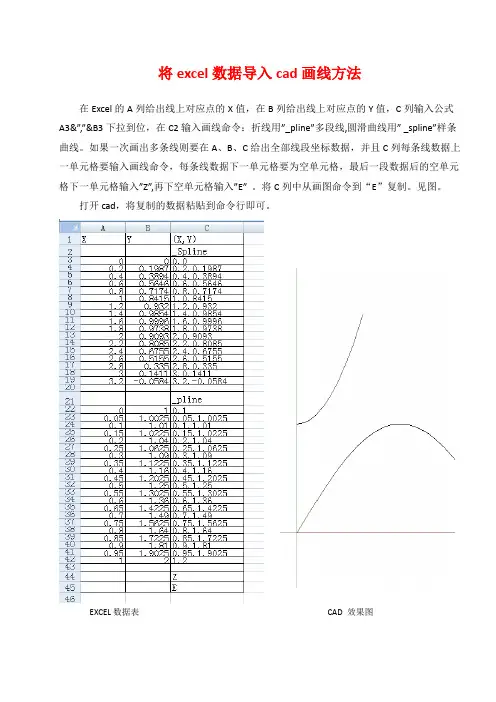

在Excel的A列给出线上对应点的X值，在B列给出线上对应点的Y值，C列输入公式A3&”,”&B3下拉到位，在C2输入画线命令：折线用”_pline”多段线,圆滑曲线用” _spline”样条曲线。
如果一次画出多条线则要在A、B、C给出全部线段坐标数据，并且C列每条线数据上一单元格要输入画线命令，每条线数据下一单元格要为空单元格，最后一段数据后的空单元格下一单元格输入”Z”,再下空单元格输入”E”。
将C列中从画图命令到“E”复制。
见图。
打开cad，将复制的数据粘贴到命令行即可。
EXCEL数据表CAD 效果图。
TransCAD技巧图解教程

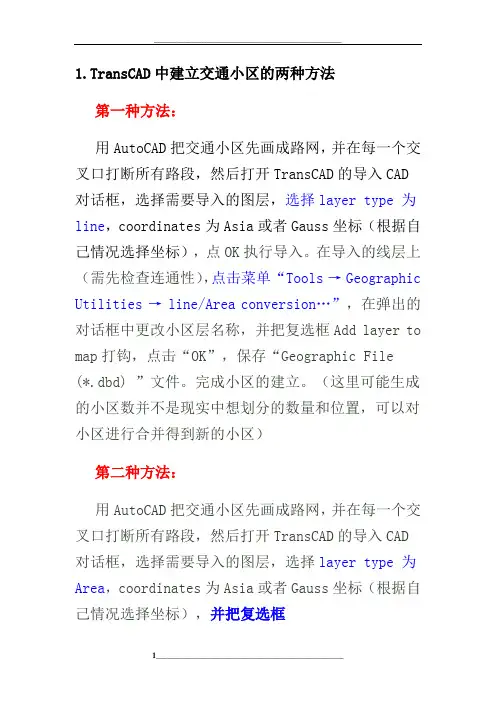

1.TransCAD中建立交通小区的两种方法第一种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为line，coordinates为Asia或者Gauss坐标（根据自己情况选择坐标），点OK执行导入。
在导入的线层上（需先检查连通性），点击菜单“Tools → Geographic Utilities → line/Area conversion…”，在弹出的对话框中更改小区层名称，并把复选框Add layer to map打钩，点击“OK”，保存“Geographic File (*.dbd) ”文件。
完成小区的建立。
（这里可能生成的小区数并不是现实中想划分的数量和位置，可以对小区进行合并得到新的小区）第二种方法：用AutoCAD把交通小区先画成路网，并在每一个交叉口打断所有路段，然后打开TransCAD的导入CAD对话框，选择需要导入的图层，选择layer type 为Area，coordinates为Asia或者Gauss坐标（根据自己情况选择坐标），并把复选框preserve blocks as multi-polygon areas的打钩去掉，点OK执行导入。
完成小区图层的建立。
（可能会出现某个小区消失的情况，这时可能需要您重新在AutoCAD里删除该小区的线段，并重新画上，估计就没问题了。
）第三种方法：直接在transCAD里画小区，但是transCAD画图功能比较弱，可能会比较麻烦，不如前两种来的简便。
2.TransCAD导入OD矩阵1、在TransCAD中打开小区层（使当前图层位于小区层），打开菜单file-new创建矩阵Matrix。
2、在Excel中建立小区的OD矩阵，格式为三列（第一列为O，第二列为D，第三列为流量），O和D的编号必须与先前建立的Matrix相同，将Excel另存为dbf4的格式文件。
将excel中坐标批量导入cad的方法
将excel中坐标批量导入cad的方法

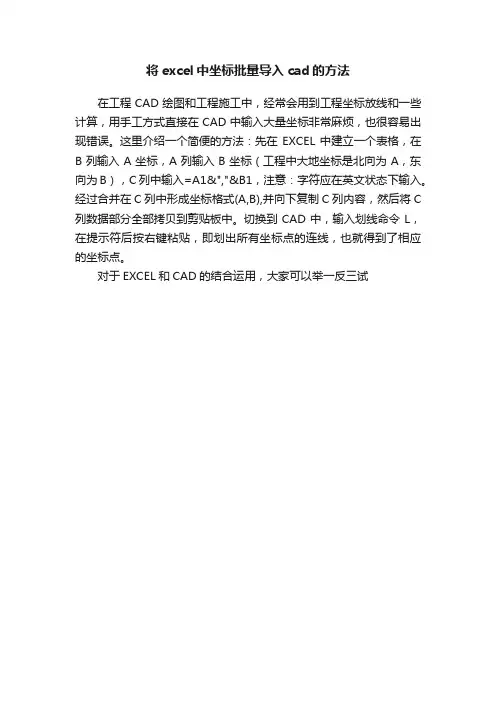

在工程CAD绘图和工程施工中，经常会用到工程坐标放线和一些计算，用手工方式直接在CAD中输入大量坐标非常麻烦，也很容易出现错误。
这里介绍一个简便的方法：先在EXCEL中建立一个表格，在B列输入A坐标，A列输入B坐标（工程中大地坐标是北向为A，东向为B），C列中输入=A1&","&B1，注意：字符应在英文状态下输入。
经过合并在C列中形成坐标格式(A,B),并向下复制C列内容，然后将C 列数据部分全部拷贝到剪贴板中。
切换到CAD中，输入划线命令L，在提示符后按右键粘贴，即划出所有坐标点的连线，也就得到了相应的坐标点。
对于EXCEL和CAD的结合运用，大家可以举一反三试。
Excel点坐标点号数据导入cad方法(修正版)
在此处Excel导入cad的方法主要是利用将你要完成的工作通过Excel转换成N条命令，然后交给cad来执行，以达到目的。
以下是举例：根据已知的点、文字的excel表格信息导入到cad中。
假设表中A列为序号,B.C列为坐标,根据坐标画点,并在坐标右上角写序号文字
1.在D1中输入公式:="point "&B1&","&C1
point是画点命令,b2.c2就是坐标
在E1中输入公式:="-text j bc "&B1+2&","&C1+2&" "&5&" 0 "&A1
text是文字命令,B1+2.C2+2是确定文字坐标,5是文字高度,0是旋转0度,A1是文字内容
2.句柄填充单元格,复制D.E列
3.打开AutoCAD，在acad中点选文本窗口的命令行,按ctrl+V粘贴（要特别注意的是命令输入的确认是空格还是回车要相应的命令后添加回车或者空格。
如果失败可以执行前几条命令查看错误原因对命令进行修改）。
Transcad 关键操作指南
按 小 区 形 心 点 的 ID 号 编 写 吸 引 发 生 量 表 。 字 段 属 性 一 般 包 含 ID ， PRODUCTION，ATTRACTION，ZONEID。在 ZONEID 属性中填加对应的小区 号（与面层文件的 zoneID 相同）。
这个文件可以从 Excel 导入。导入方法如下。首先，在 Excel 内建立吸引发 生量表。用生成的交通小区的路网节点 ID 号（路网文件对应的 ENDPOINT 文件 中对应交通小区的节点 ID 号）作为吸引发生文件的 ID。关闭该文件；然后，在 Transcad 中打开这个 EXCEL 文件。最后，调整属性格式。具体操作：选择 （Dataview-Modify table）。将 Integer 和 Real 的类型调整为 Integer(4 bytes)和 Real(8 bytes)。
如果有吸引发生量表和阻抗矩阵，不用建路网也可以进行交通分布。通过吸 引发生量表和含小区质心的点层文件，可以创建吸引发生量图（选择 Map-chart theme）。通过 OD 表和含小区质心的点层文件，可以创建期望线图（选择 Tools-geographic analysis-desirelines）。
在其 centroidline 属性中一般会自动填加数值（单一数值或小区 ID）。
生成的小区连接线一般不能满足要求，需适当调整形心位置以及连接位置。 调整连接线时，要考虑实际的交通源位置及小区交通流进入路网的主要位置，尽 量使其符合实际。另外，小区连接线一般低于 4 条。太多了不容易控制。
填 写 小 区 连 接 线 的 各 种 字 段 属 性 后 ， 再 生 成 二 进 制 路 网 。（ 选 择 Networks/path-create）。
