高二物理教案-交变电流
高二物理交变电流的产生和变化规律教案
高二物理交变电流的产生和变化规律教案【教学目标】1.了解什么是交变电流以及其产生和特点。
2.掌握交变电流的产生、和基本变化规律。
3.能够应用学习到的知识对交变电流进行分析和计算。
【教学重难点】1.掌握交变电流的产生原理和特点。
2.理解交变电流的变化规律。
【教学方法】1.讲述法2.图片演示法3.课堂讨论法【教学步骤】1.引入老师用图片展示电路中交变电流的现象，让学生尝试从现象中理解交变电流的概念。
然后对交变电流的产生过程进行简单的介绍，引导学生进入本节课的主题。
2.交变电流的产生介绍电源如何产生变化的电流，并介绍变化电流的特点，包括频率和周期等。
学生可以在教师的指导下操作小电扇或者小灯泡进行实验观察，更好地认识和理解交变电流产生的过程和特点。
3.交变电流的变化规律引导学生分别通过图示和公式来认识交变电流的变化规律，包括正弦函数、周期、频率和有效值等知识。
同时指导学生通过实验来观察和检验所学知识，让学生理解这些变化规律的实际应用。
4.课堂练习划分小组，让学生结合所学的知识来完成一些课堂练习题，进一步巩固所学内容。
老师可以使用幻灯片或者黑板上展示练习题，同时在课件中加入一些小动画来增加趣味性。
【教学资源】1.交互式课件2.图片展示3.实验器材4.课堂练习题【教学反思】本节课的主要教学内容是交变电流的产生和变化规律，涉及到的知识点比较复杂，但是通过引导学生通过实验和应用实践来掌握，能够让学生更好地理解和掌握该知识点。
同时课间的练习也能够更好的巩固学生的知识，为进一步的学习打下坚实的基础。

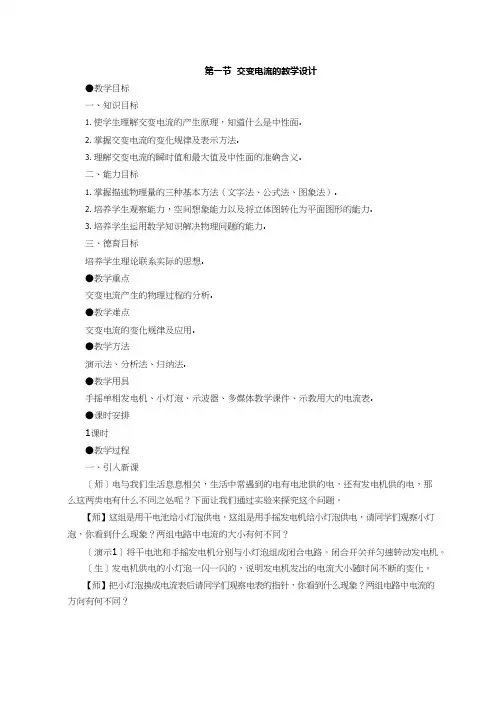

高中物理《第五章第一节交变电流》优质课教案、教学设计
第一节交变电流的教学设计●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、能力目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、德育目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］电与我们生活息息相关，生活中常遇到的电有电池供的电，还有发电机供的电，那么这两类电有什么不同之处呢？下面让我们通过实验来探究这个问题。
【师】这组是用干电池给小灯泡供电，这组是用手摇发电机给小灯泡供电，请同学们观察小灯泡，你看到什么现象？两组电路中电流的大小有何不同？［演示1］将干电池和手摇发电机分别与小灯泡组成闭合电路。
闭合开关并匀速转动发电机。
［生］发电机供电的小灯泡一闪一闪的，说明发电机发出的电流大小随时间不断的变化。
【师】把小灯泡换成电流表后请同学们观察电表的指针，你看到什么现象？两组电路中电流的方向有何不同？［演示2］将干电池和手摇发电机分别与电流表组成闭合电路。
闭合开关并匀速转动发电机。
［生］发电机供电的电流表的指针左右的摆动，说明发电机发出的电流的方向随时间不断的变化。
［师］通过实验可知，发电机发出的电流大小和方向随时间做周期性变化，我们把这样的的电流叫做交变电流。
简称交流电。
用大写字母AC表示。
而把方向不变的电流叫做直流，用大写DC 表示。
交流电有许多优点，现代生产和生活中使用的电大都是交流电。
那么交流电是怎么产生的呢？它又有怎样变化规律呢？这就是我们今天要学习的主要内容——交变电流。

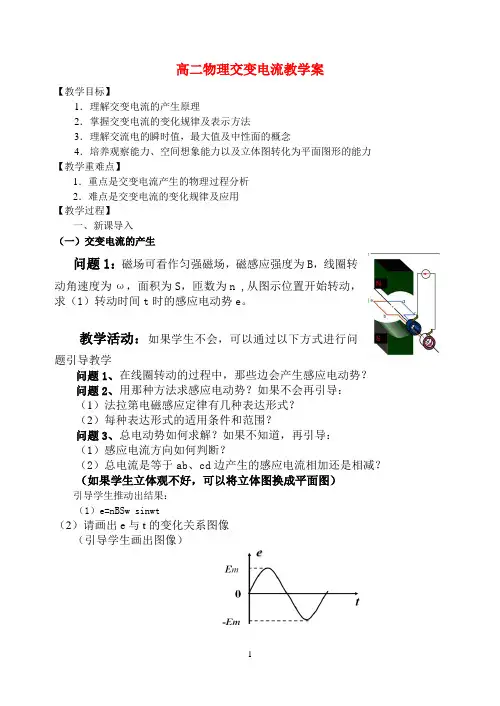

高二物理交变电流教学案
高二物理交变电流教学案【教学目标】1．理解交变电流的产生原理2．掌握交变电流的变化规律及表示方法3．理解交流电的瞬时值，最大值及中性面的概念4．培养观察能力、空间想象能力以及立体图转化为平面图形的能力【教学重难点】1．重点是交变电流产生的物理过程分析2．难点是交变电流的变化规律及应用【教学过程】一、新课导入（一）交变电流的产生问题1：磁场可看作匀强磁场，磁感应强度为B，线圈转动角速度为ω，面积为S，匝数为n ,从图示位置开始转动，求（1）转动时间t时的感应电动势e。
教学活动：如果学生不会，可以通过以下方式进行问题引导教学问题1、在线圈转动的过程中，那些边会产生感应电动势？问题2、用那种方法求感应电动势？如果不会再引导：（1）法拉第电磁感应定律有几种表达形式？（2）每种表达形式的适用条件和范围？问题3、总电动势如何求解？如果不知道，再引导：（1）感应电流方向如何判断？（2）总电流是等于ab、cd边产生的感应电流相加还是相减？（如果学生立体观不好，可以将立体图换成平面图）引导学生推动出结果：（1）e=nBSw sinwt（2）请画出e与t的变化关系图像（引导学生画出图像）结果分析：（活动）问题：1、线圈在匀强磁场中绕垂直磁场方向的轴匀速转动时，产生的电动势与导体棒在磁场中切割磁感线产生的电动势有哪些不同？（引出交流电的概论、产生过程）2、中性面及其特点3、中性面的垂面及其特点引导学生从原理图和e-t图入手分析得出：1.中性面：垂直磁场方向的平面．（1）线圈经过中性面时，φ=BS最大，但△φ/△t =0最小，B//V（ab和cd边都不切割磁感线），E=0 I=0．（2）线圈经过中性面时，电流将改变方向，线圈转动一周，两次经过中性面，电流方向改变两次．2.线圈平行与磁感线时，φ=0,△φ/△t最大，例 1 矩形线框绕垂直于匀强磁场且在线框平面的轴匀速转动时产生了交变电流，下列说法正确的是( )A．当线框位于中性面时，线框中感应电动势最大B．当穿过线框的磁通量为零时，线框中的感应电动势也为零C．每当线框经过中性面时，感应电动势或感应电流方向就改变一次D．线框经过中性面时，各边切割磁感线的速度为零变式训练：在交流电的产生实验中，关于与中性面垂直的面，下列说法正确的是() A．此时线圈各边都不切割磁感线，感应电流等于零B．此时磁感线平行于线圈平面，所以磁通量为零，磁通量的变化率为零C．线圈每经过此平面一次，电流方向就改变一次D．此时磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变问题2：已知N 匝面积为S 的正方形线框边长为L ，绕垂直于磁感应强度为B 的匀强磁场的轴转动，角速度为W 试求（1）转动过程中的最大电动势（2）若从中性面开始转动任意t 时刻的瞬时值为多少？（3）若从中性面的垂面呢?师生互动过程：通过问题1的得出，现在学生基本上能得出（1）（2）两问，如果学生不会第三问，可以从e-t 图像上引导学生分析发现，感应电动势将按照余弦规律变化。
高二上册物理教案设计：《交变电流》
高二上册物理教案设计：《交变电流》知识掌握的巅峰，应该在一轮复习之后，也就是在你把所有知识重新捡起来之后。
这样看来，应对高二这一变化的较优选择，是在高二还在学习新知识时，有意识地把高一内容从头捡起，自己规划进度，提前复习。
下面是本文库带来的高二上册物理教案设计：《交变电流》。
【教案一】一、知识目标1、知道三相交变电流是如何产生的.了解三相交变电流是三个相同的交流电组成的.2、了解三相交变电流的图象，知道在图象中三个交变电流在时间上依次落后1/3周期.3、知道产生三相交变电流的三个线圈中的电动势的值和周期都相同，但它们不是同时达到值（或为零）.4、了解三相四线制中相线（火线）、中性线、零线、相电压、线电压等概念.5、知道什么是星形连接、三角形连接、零线、火线、线电压及相电压.二、能力目标1、培养学生将知识进行类比、迁移的能力.2、使学生理解如何用数学工具将物理规律建立成新模型3、训练学生的空间想象能力的演绎思维能力.4、努力培养学生的实际动手操作能力.三、情感目标1、通过了解我国的电力事业的发展培养学生的爱国热情2、让学生在学习的过程中体会到三相交流电的对称美教学建议教材分析三相电流在生产和生活中有广泛的应用，学生应对它有一定的了解.但这里只对学生可能接触较多的知识做些介绍，而不涉及太多实际应用中的具体问题.三相交变电流在生产生活实际中应用广泛，所以其基本常识应让每个学生了解.教法建议11、在介绍三相交变电流的产生时，除课本中提供的插图外，教师可以再找一些图片或模型，使学生明白，三个相同的线圈同时在同一磁场中转动，产生三相交变电流，它们依次落后1/3周期.三相交变电流就是三个相同的交变电流，它们具有相同的值、周期、频率.每一个交变电流是一个单相电.2、要让学生知道，三个线圈相互独立，每一个都可以相当于一个独立的电源单独供电.由于三个线圈平面依次相差120o角.它们达到值（或零）的时间就依次相差1/3周期.用挂图配合三相电机的模型演示，效果很好.让三个线圈通过星形连接或三角形连接后对外供电，一方面比用三个交变电流单独供电大大节省了线路的材料，另一方面，可同时提供两种不同电压值的交变电流.教师应组织学生观察生活实际中的交变电流的连接方式，理解课本中所介绍的三相电的连接.【教案二】【教学目标与要求】一、知识目标1、了解力矩和力偶的概念；理解力的平移原理；2、掌握力偶性质。
5.1交变电流教案
物理学案慈济中学高二物理备课组§51 交变电流设计人：尚勇备课组长：林玉勇共1课时一、学习目标（一）知识与技能1、知道正弦交流电是矩形线框在匀强磁场中匀速转动产生的.知道中性面的概念.2、掌握交变电流的变化规律及表示方法，理解描述正弦交流电的物理量的物理含义.3、理解正弦交流电的图像，能从图像中读出所需要的物理量.（二）过程与方法1、掌握描述物理规律的基本方法一一文字法、公式法、图像法.2培养学生观察能力、空间想象能力、立体图转化为平面图进行处理问题的能力（三）情感、态度与价值观培养学生的分析推理能力和抽象思维能力二、重点难点1、重点：交变电流产生的物理过程的分析及中性面的特点.2、难点：交变电流产生的物理过程的分析.三、教学方法引导分析、分组交流与讨论、类比法、比较法四、教学准备学案、多媒体设备、条形磁铁、蹄形磁铁、线圈、导线和开关、电源、电流计、图片,五、教学过程（一）自主学习（8分钟）1. 感应电动势的大小△①基本式：E = ________ 法拉第电磁感应定律）导出式：E=_______ （导体切割磁感线时的感应电动势）Bl v2.感应电动势的方向基本规律：_________________ 次定律导出规律：口诀“左力右电” ）右手定则3. ________ 和_______ 都随时间做周期性变化的电流叫做交变电流，简称交流_____________ （AC）;________ 随时间变化的电流称为直流（DC）. _______________ E不随时间变化的电流称物理学案慈济中学高二物理备课组为恒定电流.大小方向方向大小和方向4. 交变电流产生的方法：线圈在 ________ 场中绕 _________ 磁感线的轴_________ 专动•匀强垂直匀速5. 交变电流的变化规律（1）正弦式交变电流：按 _______________ 律变化的交变电流叫做正弦式交变电流，其电动势瞬时值表达式为e= ___________ .⑵当正弦式交变电流的负载为灯泡等用电器时，负载两端的电压u流过的电流i也按_________________ 化，即u = __________ ,i= _________ .（二）问题探究（25分钟）一、交变电流［问题设计］1. 把图1电路接在干电池的两端时，可以观察到的现象是什么？2. 答案当接在干电池两端时，只有一个发光二极管会亮.2•把图1电路接在手摇式发电机两端时，又会观察到怎样的现象？答案当接在手摇式发电机两端时两个发光二极管间或的闪亮,原因是发电机产生与直流不同的电，两个发光二极管一会儿接通这一个，一会儿再接通另外一个，电流方向不停地改变.变电流的产生［问题设计］如图2所示，当线圈在磁场中绕00'轴转动时，哪些边切割磁感线? 化？线圈转到哪些位置时没有感应电流? 产生电流的大小和方向为什么会变乙答案~~当线圈在磁场中绕 00'轴转动时，AB 、CD 边切割磁感线产生感应电流，由于两边 切割磁感线的有效速度大小及方向不断改变，所以产生的感应电流大小和方向不断变化•线 圈转到甲和丙位置时没有感应电流，我们称之为中性面.三、交变电流的变化规律［问题设计］如图3所示，线圈平面从中性面开始转动，角速度为 t ，线圈转过的角度是31，ab 边的线速度v 的方向跟磁感线方向间的夹角也等于3 t.设ab 边 长为L1，be 边长为L2，线圈面积S = L1L2，磁感应强度为B ，贝⑴ab 边产生的感应电动势多大？(2) 整个线圈中的感应电动势多大？(3) 若线圈有N 匝，则整个线圈的感应电动势多大？答案 (1)eab = BLIvsin 31 = BL1 L ；3 sin 31=*BL1L2 3 sin 31= 2BS 3 sin 31(2)整个线圈中的感应电动势由ab 和cd 两部分组成，且 eab = ecd ，所以 e = eab + ecd = BS 3 sin 3 t⑶若线圈有N 匝，则相当于N 个完全相同的电源串联, 所以 e = NBS 3 sin 31例1如图4所示，矩形线圈边长为ab = 20 cm ，bc = 10 cm ，匝数N = 100匝，磁场的磁感应强度 B = 0.01 T .当线圈以n = 50 r/s 的转速从图示位置开始逆时针匀速转动时，求：(1) 线圈中交变电动势瞬时值表达式；(2) 从线圈开始转动起，经0.01 s 时感应电动势的瞬时值.解析 (1)转动角速度3= 2 n n = 100 n rad/s_n 电动势瞬时值表达式：e = NBS 3 sin(3 t +石)n所以 e = 2 n sin （100n t +石）Vn ⑵经0.01 s 时e = 2n sin(n +石)V =— n V ，负号表示与原方向相反 课堂训练1.线圈在匀强磁场中匀速转动产生交变电流的图象如图 A .在t1、t3时刻线圈处于中性面位置B .在t2、t4时刻穿过线圈的磁通量为零C .从t1时刻到t4时刻线圈转过的角度为nD .若从0时刻到t4时刻经过0.02 S ,则在1 s 内交流电的方 向改变100次解析 线圈在磁场中从题图位置开始匀速转动时可以产生按余 弦规律变化的交流电.对于题图起始时刻，线圈的 cd 边离开纸面向纸外运动，速度方向和磁场方向垂直，产生的电动势的瞬 时值最大；用右手定则判断出电流方向为逆时针方向，与规定3 .经过时间6所示，由图象可知( )的正方向相同.所以C对.2. 如图8（a）所示，一矩形线圈abed放置在匀强磁场中，并绕过ab、cd中点的轴00'以角速度3逆时针匀速转动.若以线圈平面与磁场夹角45 °时为计时起点，如图（b）所示，并规定当电流自a流向b时电流方向为正.贝U下面所示的四幅图中正确的是（）解析t1、t3时刻感应电流最大，线圈位置与中性面垂直，t2、t4时刻感应电流为零，线圈在中性面，磁通量最大.从t1时刻到t4时刻线圈转过的角度为3n /2.从0时刻到t4时刻经过0.02 s,线圈转动周期T = 0.02 s,在1 s内交流电的方向改变100次.D正确.六、课堂小结（2分钟）.「定义：大小和方向都随时间做周期性变化—I 「产生：在匀强磁场中•绕垂直于磁场方向的轴交变:正弦式交做匀速转动的、按正弦规律变化的交变电流电流<变电流瞬时值表达式；尸氏血吹或e=E-r.cos祖L 〔图象：正弦（或余弦）函数七、教学反思。

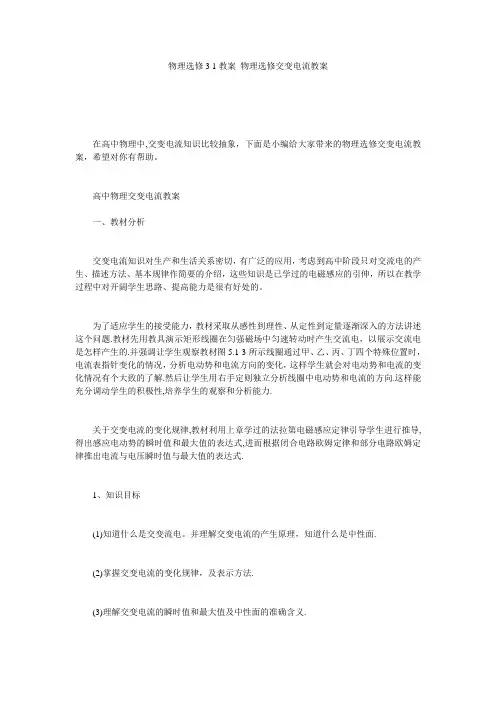

物理选修3 1教案_物理选修交变电流教案
物理选修3 1教案_物理选修交变电流教案在高中物理中,交变电流知识比较抽象，下面是小编给大家带来的物理选修交变电流教案，希望对你有帮助。
高中物理交变电流教案一、教材分析交变电流知识对生产和生活关系密切，有广泛的应用，考虑到高中阶段只对交流电的产生、描述方法、基本规律作简要的介绍，这些知识是已学过的电磁感应的引伸，所以在教学过程中对开阔学生思路、提高能力是很有好处的。
为了适应学生的接受能力，教材采取从感性到理性、从定性到定量逐渐深入的方法讲述这个问题.教材先用教具演示矩形线圈在匀强磁场中匀速转动时产生交流电，以展示交流电是怎样产生的.并强调让学生观察教材图5.1-3所示线圈通过甲、乙、丙、丁四个特殊位置时，电流表指针变化的情况，分析电动势和电流方向的变化，这样学生就会对电动势和电流的变化情况有个大致的了解.然后让学生用右手定则独立分析线圈中电动势和电流的方向.这样能充分调动学生的积极性,培养学生的观察和分析能力.关于交变电流的变化规律,教材利用上章学过的法拉第电磁感应定律引导学生进行推导,得出感应电动势的瞬时值和最大值的表达式,进而根据闭合电路欧姆定律和部分电路欧姆定律推出电流与电压瞬时值与最大值的表达式.1、知识目标(1)知道什么是交变流电。
并理解交变电流的产生原理，知道什么是中性面.(2)掌握交变电流的变化规律，及表示方法.(3)理解交变电流的瞬时值和最大值及中性面的准确含义.(4)知道几种常见的交变电流。
如正弦式交变电流、锯齿形交变电流、矩形脉冲电流。
2、能力目标(1)掌握描述物理量的三种基本方法(文字法、公式法、图象法).(2)培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.(3)培养学生运用数学知识解决处理物理问题的能力.3、情感、态度和价值观目标结合实际情况培养学生理论联系实际的思想.三、教学重点难点重点：1、交变电流产生的物理过程的分析.2、交变电流的变化规律的图象描述。
《交变电流》教案
《交变电流》教案《交变电流》教案「篇一」教学目标知识目标（1）知道电流表的符号和用途．（2）知道电流表的正确读数方法．（3）知道电流表的使用规则．能力目标通过观察和实验，形成电学实验的初步技能．情感目标养成科学的态度，体验科学精神．教学建议教材分析教材介绍了一些物理课上常见的电流表，有电流计、教学演示用电流表、学生用电流表．说明电流表能够测量电流．详细介绍了电流表的读数，注意零刻度线、量程有两个、每个量程对应有最小刻度、接线柱有三个且分正负．要求学生能够根据实际情况读出电流表的示数．教材又详细介绍了电流表的使用规则，对于连接方式画出了参考图，并分析了在电路中电流表测是测量哪部分的电流．对于接线柱的连接，教材画出了参考图分析了如何连接才是正确的．选择量程问题，教材讲解了选择量程的具体方法，要注意先选用较大量程，并用试触的方法．对于不能直接连接在电源两极上，教材用图示分析了其做法的错误．教材最后提出了思考的问题，学生应的联系实际，注意想像选择不同接线柱的物理图景，分析出正确的方法．教法建议本节教学要注意观察和实验，有条件的可以边授课边学生实验探究的方式进行．学生联系实际学习，教师要提供不同的电流表让学生观察，接触实际的材料．教师还可以提供大量的电流表的资料，增长学生的见识．电流表读数的教学，要注意讲清三个接线柱对应着两个量程，要通过练习掌握电流表的读数．电流表的使用，要联系实际学习，学生可以动手连接并分析电流表这些用法的原因．分析一些电路图中电流表的使用是否正确，并如何改正．教学设计方案【重难点分析】学生使用电学测量仪器，所以电流表是本节的重点和难点，学生要会读数和使用．【教学过程设计】一．电流表教师可以提供实际资料，如各种电流计、教师演示用电流表、学生电流表，对于学生电流表可以提供多种，例如零刻度线在左边的、左面是负刻度的、一个负两个正接线柱的、一个正和两个负接线柱的电流表．本处学生要接触实际材料，切实联系科学实际．在此基础上，教师介绍电流表的符合和用途．二．电流表的示数方法1、讲清电流表的接线柱、对应的量程、每个量程所对应的最小刻度．并出示制作的表盘和指针让学生根据所连接的接线柱判断所选用的量程，根据指针的位置读出电流表的读数．可以使学生思考没给出接线柱的连接是电流的读数可能是多少，可以让学生思考某个电流值要选用什么量程，为什么．方法2、对于基础较好的班级可以用实验探究的方法，教师提供电流表，学生自行设计方法，电流表的一些问题如：电流表的三个接线柱的用途和用法；电流表的两个量程、最小刻度；电流的读数．教师可以指导学生的探究过程，注意学生在学习过程中遇到的问题，帮助学生形成正确的学习方法．三．电流表的使用方法1、教师要注意结合电路图来帮助学生学习电流表的四个使用规则，要注意引导学生想像物理过程，分析这些使用电流表方法的原因．对于电流表的连接方式，可以由电流是测电路的某点处的电流入手，把电流表接到电路的某点处应当是串联．结合电路图分析各种电流表的测量，并会判断一些电路图中电流表的作用．对于电流表接线柱的连接，讲清电流由电流表的正接线柱流进和从负接线柱流出的过程，要结合电路图分析，发现电路图中的问题．可以由学生实际连接，从电源的正极开始连线，连接电流表时连接正接线柱，又从负接线柱连线，经过电路连回电源的负极．学生感受电流表是如何在电路中连接的．对于电流表的量程，在第二个问题"电流表的读数"中已经介绍过了，这里学生比较好理解选择量程的意义，只是介绍清楚具体的实现方法，选择较大量程用导线试触的方法就可以了，可以让学生亲自实践，体会这种方法的意义，从而深入理解电流表量程的选择问题．对于电流表不能连在短路的电路中，由于没有电阻的知识，所以本处宜形成学生的观念，在电阻学习中再深入讲解，教师可以结合电路图提高学生的观察能力，分析电路中哪些有短路的现象并如何改正．方法2、对于基础较好的班级，可以用学生实验探究的方法，教师提供实验仪器，并提供一些可能用到的电路图，学生自行设计实验方案，完成教师提供的课题，教师可以参考的课题有：电流表的应当如何连到电路中；分析电路中电流表的作用；怎样才能安全使用电流表．教师要注重学生的学习过程，及时纠正学生在分析问题、设计方案、实施方案、得出结论的过程中错误，并建立学生正确的学习方法．【板书设计】一．电流表1．电流表的符号：2．电流表的作用：测量电路中的电流．二．电流表的示数1．量程：0－0.6A；0－3A2．对应的最小刻度：0.02A；0.1A三．电流表的使用1．电流表要串联在电路中2．正负接线柱的`接法要正确：电流从正接线柱流入，从负接线柱流出．3．被测电流不要超过电流表的量程：先选用较大量程，用导线试触．4．绝对不允许不经过用电器而把电流表直接连到电源的两极上．探究活动【课题】电流表的种类、原理、构造。
新人教版高中物理选修1-1《交变电流》优秀教案(重点资料).doc
高二物理学案10（必修班）三、交变电流一、知识梳理一、交流发电机1、各种发电机都是有固定不动的“定子”和能够连续转动的“转子”组成.2、大小和方向随时间做周期性变化的的电流叫做交变电流，简称交流。
3、各种电池供给的电流只沿一个方向流动，叫做直流.二、交流的变化规律1、由电网供给的交变电流的数学表达式：电流i＝I m sinwt，电压u＝U m sinwt，式中I m、U m分别是电流、电压的最大值，叫做交流的峰值。
2、交变电流的大小和方向在不断地变化，我们把交流完成一次周期性变化所用的时间叫做交流的周期，通常用T表示，它的单位是秒（s）。
3、叫做交流的频率，频率通常用f表示，它的单位是，简称，符号是 .4、频率和周期的关系：或 .5、我国使用的交变电流的频率是 Hz，则周期为 s.三、交流能够通过电容器1、交流电能够通过电容器，所以电容器在交流电路中能起到“”的作用.2、电容器能够“、”，这一点在电子技术中有重要应用.四、交流的有效值1、交流的有效值是根据规定的：把交流和直流分别通过相同的电阻，如果在相等的时间里它们产生的热量相等，我们就把这个直流电压、电流的数值称做交流电压、电流的有效值。
2、按正弦规律变化的交流，它的有效值和峰值之间的确定关系：、 .（用I e、U e、I m、U m分别表示交流电压、电流的有效值和峰值）二、例题分析例1、一个电热器接在220V交流电路上，发热功率为1Kw，如果把它接在直流电路中，使其功率也是1kW，直流电路的电压必须是 V；一个电容器接在交流电路上，击穿与否，取决于交流电压的瞬时值是否超过电容器的耐压，连接在220V交流电源两端的电容器要能正常工作，其耐压必须大于 V.例2、如图所示为矩形线圈在匀强磁场中匀速转动时产生的正弦交变电流随时间变化的图像，由图可知：电流的最大值为A；有效值为A；交流的周期为 s；频率为Hz三、课后练习1、频率为50Hz的正弦电流对人体的安全电压有效值不能超过36V，这个交流电压的周期s，峰值是 V.2、频率为50Hz的交流电流，其方向每秒改变的次数和一个周期内达到最大值的次数是（）A．25次、1次 B．50次、1次C．100次、2次 D．200次、2次3、家庭照明用电的交变电压是220V，这“220V是指（）A．交流电电压的瞬时值 B．交流电电压的最大值C．交流电电压的平均值 D．交流电电压的有效值4、有一正弦交变电流的瞬时值表达式为，那么它的电流有314i tA效值是（）A．10A B．A C．314A D．50A【选做题】对电容器能通交流电流的原因，下列说法中正确的是（）A．当电容器接到交流上时，因为有自由电荷通过电容器，电路中才有交变电流B．当电容器接到交流上时，电容器交替进行充电和放电，电路中才有交变电流C．在有电容器的交流电路中，没有电荷定向移动D．在有电容器的交流电路中，没有电荷通过电容器。
《交变电流》教案-交变电流教案(共4页)
《交变电流》教案:交变电流教案[模版仅供参考，切勿通篇使用]《交变电流》教案怎么来写呢？就跟随X去看看吧！一、预习目标1、知道交变电流产生的原理2、知道交变电流的变化规律及物理量间的关系二、预习内容1、交变电流________和________随时间做_________变化的电流叫做交变电流，简称交流( )________不随时间变化的电流称为直流( )大小和方向都不随时间变化的电流叫做_________电流2、交变电流的产生(1)过程分析特殊位置甲乙丙丁戊B与S的关系磁通量Φ的大小4个过程中Φ的变化电流方向磁通量Φ的变化率(2)中性面：_______________________________磁通量___________磁通量的变化率____________感应电动势e=________，_______感应电流感应电流方向________，线圈转动一周，感应电流方向改变______次课内探究学案一、学习目标1、理解交变电流的产生原理及变化规律;2、理解描述交变电流几个物理量以及它们之间的关系;学习重难点：交变电流的产生原理、变化规律及物理量间的关系二、学习过程1、为什么矩形线框在匀强磁场中匀速转动，线框里能产生交变电流?2、交变电流的产生过程中的两个特殊位置及特点是什么?(1)中性面：与匀强磁场磁感线垂直的平面叫中性面.线圈平面处于跟中性面重合的位置时;(a)线圈各边都不切割磁感线，即感应电流等于零;(b)磁感线垂直于该时刻的线圈平面，所以磁通量最大，磁通量的变化率为零.(c)交变电流的方向在中性面的两侧是相反的.(2)线圈平面处于跟中性面垂直的位置时，线圈平面平行于磁感线，磁通量为零，磁通量的变化率最大，感应电动势、感应电流均最大，电流方向不变.3、交变电流的变化规律：如图5-1-1所示为矩形线圈在匀强磁场中匀速转动的四个过程：当以线圈通过中性面对为计时起点时，交变电流的函数表达式：e=Em sinωt，其中Em=2NBLv=NBωS;i=Im sinωt，其中Im=Em/R。
省优质课交变电流教案
《交变电流》教学设计执教人：5.1交变电流【教学目标】知识与技能1.使学生理解交变电流的产生原理，知道什么是中性面；2.掌握交变电流的变化规律及表示方法；3.理解交变电流的瞬时值和最大值及中性面的准确含义。
过程与方法1.掌握描述物理量的三种方法：文字、公式、图象法；2.培养学生的观察能力和空间想象能力；情感态度与价值观培养学生理论联系实际的思想。
【教学重点】交变电流产生的物理过程的分析。
【教学难点】交变电流的变化规律及应用。
【教学过程】一、课堂导入：首先来观察两个演示实验。
演示一：1、用干电池给发光二极管供电。
2、用手摇交流发电机给二极管供电。
学生观察二极管的发光情况，说明发电机提供的电流大小是变化的。
演示二：1、用干电池给灵敏电流计供电。
2、用手摇交流发电机给灵敏电流计供电。
学生观察灵敏电流计的指针的变化，说明电机提供的电流方向是变化的。
比较演示一、二，总结出交流和直流的区别。
学生完成例题1。
二、交变电流的产生问题：为什么发电机能产生交变电流呢？基本结构：磁场、线圈产生条件：线圈在匀强磁场中绕垂直于磁场的轴转动。
问题1：判断线圈处在甲乙丙丁四个位置时是否产生感应电流？若有，标出电流方向；若无，说明原因。
问题2：判断从甲转到乙电流方向变吗？从乙转到丙呢？从丙转到丁？丁到甲？问题3：分析线圈由甲转到乙，有乙转到丙，由丙转到丁，由丁转到甲的过程中电流大小变化的情况？问题4:从E经负载流向F的电流记为正，在电流—时间图中画出甲、乙、丙、丁四个位置对应的时刻。
猜测在一个周期内感应电流随时间变化的关系，大致画出i—t图线。
过程分析：以单匝矩形线框为例分析，在转动过程中，电流是怎样产生的呢？现在我们来看，是哪些边在切割磁感线运动呢？现在整个矩形线框有四个边，有一半是红色，另一半是蓝色，有两根竖着的，还有两根横着的，那是哪一根在切割磁感线？横着的，哪种颜色的？横着的两根都切割。
所以这里产生的电流就是由于这两根导线在切割磁感线而产生的了。
高中物理选修1-1教案-3.3交变电流-人教版
二．交变电流的变化规律
定性了解交流的变化规律及其图像表示和主要特征的物理量
1.学生判断5幅i-t图像描述电流类型
2.以生活用电为例，通过示波器，显示交流电两端电压随时间的变化图像，得出正弦式交变电流的表达式。
交流的变化规律及其图像表示和主要特征的物理量。
教学流程：
Байду номын сангаас环节
设计目的
具体步骤
引入
从生活角度引入，激发学生学习兴趣。
视频“315晚会LED护眼灯”，跟着专业人士学习鉴别护眼灯是否护眼的方法。
一、交流发电机
了解交变电流是怎样产生的
1.学生回忆初中知识，分析发电机的内部构造。
2.小组合作，摇动手摇发电机，观察灯泡发光现象，并讨论分析产生这一现象的原因。（理论分析灯泡闪烁是因为电流的方向在发生变化）
《交变电流》教案
教学目标：
1.了解交变电流是怎样产生的。
2.定性了解交流的变化规律及其图像表示和主要特征的物理量
3.知道交流能通过电容器的原因，了解交流这一特性在电子技术中的应用。
4.初步了解发电机、交变电流的发明和利用对促进人类社会进步的作用，进一步体验科学、技术与社会生活之间的密切关系。
教学重难点：
3.根据表达式，学生小组讨论，从中能得出哪些表征交变电流的物理量。
4.以家用电器的铭牌为例，讨论铭牌上标注的额定电压和额定电流的物理意义，引出有效值的概念。
三．交流电能通过电容器
知道交流能通过电容器的原因，了解电容器这一特性在电子技术中的应用。
1.实验演示电容器“通交流、隔直流”的特性。
高中高二物理教案：三相交变电流
高中高二物理教案：三相交变电流教学目标1.了解三相交变电流的结构及产生方式2.掌握三相交变电流的基本理论与公式3.理解三相电路的物理意义与特点4.实现通过计算机仿真对三相电路进行模拟验证教学内容本节课将涉及以下内容：1.三相交变电流的技术背景2.三相交变电流的结构与产生方式3.三相电路的物理意义与特点4.三相电路的计算与仿真实现教学重点1.三相交变电流的结构与产生方式2.三相电路的物理意义与特点教学难点1.三相电路的计算与仿真实现2.如何将计算机仿真结果与实际电路联系起来教学方法1.讲授2.实验演示3.计算机仿真教学准备1.计算机仿真软件2.三相电路实验演示器材教学步骤第一步：技术背景介绍电力系统是现代社会不可缺少的基础设施之一，其中三相交变电流是电力系统中最重要的电力形式之一。
因此，在本节课的第一部分，我们将介绍三相交变电流在电力系统中的应用和重要性。
第二步：三相交变电流的结构与产生方式在这里，我们将详细讲解三相交变电流的结构和产生方式，以帮助学生深入了解三相交变电流的本质和特点。
第三步：三相电路的物理意义与特点由于三相电路是电力系统的基础，因此在这一步骤中，我们将讲解三相电路的物理意义和特点，并说明它在电力系统中的作用。
第四步：三相电路的计算与仿真实现最后，我们将通过计算机仿真演示三相电路的计算和仿真实现方法。
这将帮助学生更深入地了解三相电路的特性，并帮助他们在实践中更好地应用所学知识。
思考题1.三相交变电流在电力系统中的应用和重要性有哪些？2.三相电路的物理意义和特点是什么？3.如何通过计算机仿真演示三相电路的计算和仿真实现方法？总结通过本节课程的学习，我们了解了三相交变电流的结构和产生方式，以及三相电路的物理意义和特点。
我们还实现了通过计算机仿真的方法来展示三相电路的计算和仿真实现。
希望这节课对学生们有所帮助，以便他们更好地掌握物理知识并更好地应用它们。
交变电流+教学设计 高二下学期物理人教版(2019)选择性必修第二册
第1课时 3.1《交变电流》1.课时教材分析：课标要求：1、通过实验认识交变电流，知道生产生活中使用的大多是正弦式交变电流，会用图像和公式描述正弦式交变电流。
2、经历建立正弦式交变电流模型、用右手定则和法拉第电磁感应定律推理得出正弦式交变电流方向和大小的规律的过程，体会建立模型与推理分析的思维方法。
3、了解发电机是将机械能转化为电能的装置，各种发电机的区别在于机械能产生的形式不同。
对课程标准的解读为：本条目要求学生了解交变电流的产生原理和交变电流的基本特征，属于了解水平。
学生应该从交流电的产生实验中明确，交流电的产生原理是电磁感应，知道交流电是大小和方向随时间发生周期性变化的电流。
学生能够根据交流电的特征，会用函数表达式来描述交变电流。
本章内容包括交变电流的规律，变压器模型及远距离输电模型，与之前所学内容构成完整的“电磁感应及其应用”体系，有利于培养学生的科学思维。
作为本章的第一节，本节内容既是对之前学习内容的巩固提升，又是为后面交变电流的描述做前期铺垫，是学生把知识从理论层面到应用层面的过渡，有承上启下的作用。
本节课从学生采访的实例反映的社会问题入手，以此创立与本单元知识密切相关的挑战性大任务，并分解为与每一章节相对应的子任务。
在逐层探究过程中提升学生的学科素养。
2.课时学情分析：在之前的教材学习中，学生已经初步了解产生感应电流的条件、感生电动势和动生电动势公式、也会用法拉第电磁感应定律和右手定则来判定电流的方向。
但对于在实际电路中具体分析上述知识的能力尚且不足，也不能把上述知识形成体系、综合处理解决问题，因此需要教师在教学中要加以引导。
3.课时学习重点：1、直流和交流的概念。
2、对特殊位置进行进行定性分析，得到交变电流的规律。
3、通过对一般位置的推导，能定量得到电动势瞬时值的表达式。
4.课时学习难点：对一般位置定量计算电动势的表达式。
5.课时学习目标：核心知识素养:交变电流的特征和规律物理观念:通过对交变电流的认识,深化物质观念；了解发电机工作过程中的能量转化科学思维:经历建立正弦式交变电流模型、用右手定则和法拉第电磁感应定律推理正弦式交变电流方向和大小的规律的过程,体会建立模型与推理分析的思维方法科学探究:分析发电机电动势的过程中经历从特殊到一般的探究过程，并能基于结果分析模拟发电机发电图像不是正弦的原因。
3.1 交变电流(教学设计)高二物理(人教版2019选择性必修第二册)
3.1 交变电流教学设计你知道下图中仿佛由天际而来，向天际而去的输电线始于哪里，最终又输送到哪里吗？始于：发电厂、变电站输送到：乡村、工厂... ...你知道发电厂发电机利用什么原理发出来的电？它具有哪些特点？交流发电机组成发电机的两部分中一部分不动（叫定子），另一部分绕着轴线做匀速转动（叫转子）便可以发出电来。
你能用已学知识解释以下交流发电机的工作原理吗？它产生的电流有什么特点？二、交变电流的产生（一）交流发电机示意图（二）交流电的产生原理请判断出下列四个位置时电流方向？并总结这样的发电机在匀速转动过程中产生电流方向有什么特点？电流方向具有周期性变化的特点。
设磁感应强度是B，AB、CD长为l，AD、BC宽为d，线圈匀速转动的角速度是ω，设t＝0时线圈所在平面与磁场反向刚好垂直，则t=t时刻线圈产生的电动势为多少？①线圈与中性面的夹角是多少？认识交变电流示意图。
尝试判断出四个时刻的电流方向。
按照六步提示分步推导出交变电流的大小表达式。
知道结构为后面的内容做好准备。
回顾旧知，得出新知识从所学知识上逐步分析得出交变电流的产生。
K A FELDC B方向不随时间变化的电流叫做直流电，简称直流(DC)。
（三）正弦式交变电流的变化规律正弦式交变电流是怎样产生的？当线圈绕着与匀强磁场方向垂直的轴线匀速转动，就会产生正弦式交变电流。
电动势的最大值为多少？当电动势最大时线圈处于什么位置时？电动势为0时，线圈又处于什么位置。
电动势最大时：NBS=Em电动势为0时：中性面若电路中的负载为纯电阻电路时，负载两端的电压和流过的电流变化规律如何？t I t R NBS R e i m ωωωsin sin ===tU t R I R i u m m ωωsin sin ===负载两端的电压和流过的电流也按正弦规律变化其中U m 、 I m 分别叫电压和电流的最大值，也叫峰值。
而u 、i 则是相应的物理量的瞬时值。
以上表达形式是不是什么情况下都成立？若线圈从中性面的垂面（峰值面）开始计时，在t 时刻线圈中的感应电动势是多少？m e =NBS ωcos ωt =E cos ωt另一种推导方式：m πe =NBS ωsin(ωt +)=E cos ωt 2负载两端电压变化规律：流过负载的电流变化规律：说明：物理学中，正弦交变电流与余弦交变电流(本质规律都相同)统称为正弦式交流电cos m u U tω=cos m i I tω=第1节交变电流。
交变电流教案范文
交变电流教案范文一、教学目标1.理解交变电流的特点和基本概念；2.掌握交变电流的表示方法和计算方法；3.了解交流电路的基本组成和特点。
二、教学准备1.教材：教科书《物理》第二册；2.教具：示波器、电阻、电容、电感等实验器材；3.课件：交变电流的基本概念和表示方法。
三、教学过程1.导入：引发学生对交变电流的思考请同学们回想一下，我们上节课学习的是什么？对电流你有什么了解和认识？交流电与直流电有什么不同？通过讨论和回答问题，引导学生回顾和巩固对直流电和电流的基本知识。
2.交变电流的特点和表示方法（1）讲授：通过课件向学生介绍交变电流的特点和表示方法。
交流电流的特点是方向和大小都随时间而变化，是周期性的、正弦形的电流。
交流电流可以用正弦函数表示，一般采用电流的有效值表示电流的大小。
（2）实验：利用示波器观察并展示交变电流通过示波器实验演示交变电流的特点，将示波器连接到交流电源上，观察并记录交流电流的波形和变化。
学生可以通过观察示波器上的波形，直观地感受到交变电流的周期性和正弦形。
（3）讨论：引导学生思考交变电流与直流电流的区别请同学们思考一下，交变电流和直流电流之间有什么区别？为什么交变电流的表示方法采用正弦函数？3.交变电流的计算方法（1）讲授：通过课件向学生介绍交变电流的计算方法。
交变电流的有效值可以通过计算平方平均数得到，也就是将一段时间内的电流取平方，求平均数后再开方即可得到有效值。
（2）实验：利用电阻、电容和电感进行交变电流的实验在电路实验室中，搭建简单的交流电路，通过测量和计算，帮助学生理解交流电流的计算方法。
例如，可以用示波器观察并记录电阻、电容和电感在交变电路中的响应，然后利用相关公式计算电流的有效值。
4.交流电路的基本组成和特点（1）讲授：通过课件向学生介绍交流电路的基本组成和特点。
交流电路由交流电源、负载和连接它们的导线组成，交流电路中的电压和电流均随时间变化，存在相位差等特点。
（2）实验：利用电路实验搭建简单的交流电路通过实验，让学生了解交流电路的基本组成和特点。
人教高二交变电流教案
人教高二交变电流教案一、教学目标1.掌握交变电流的概念、特性和基本原理。
2.理解交流电的产生、传输和使用。
3.学习交变电流的计算方法和相关公式。
4.培养学生使用示波器进行交变电流测量和分析的能力。
5.培养学生分析解决交变电路中实际问题的能力。
二、教学内容1.交变电流的概念和特性–交流电的定义–交流电的周期、频率和振幅–交流电的相位和相位差2.交变电流的基本原理–交变电路中的电荷和电流的变化规律–交变电流的正弦规律–交变电路中的功率和功率因数3.交变电流的计算方法和相关公式–交流电压和交流电流的计算公式–交流电路中的欧姆定律和基尔霍夫定律–交流电路中的串联和并联关系4.示波器的使用和交变电流的测量分析–示波器的基本原理和操作方法–示波器的测量原理和测量误差控制方法–示波器的应用实例和交变电流的波形分析5.交变电路中的实际问题分析和解决方法–交变电路中的电感和电容器的作用和影响–交变电路中的阻抗和功率传输问题–交变电路中的电源和负载系统设计和优化三、教学活动1.授课讲解–通过理论讲解和实例分析介绍交变电流的概念、特性和基本原理。
–引导学生进行思考和讨论，培养学生对交变电流问题的分析和解决能力。
2.实验操作–使用示波器测量交变电路中的电压和电流波形，并分析波形特点。
–利用交流电路搭建实验，验证交流电压和电流的计算方法和公式。
3.小组讨论–分组进行交变电路仿真实验，分析电路中的阻抗和功率传输问题。
–分析和解决实际交变电路中的问题，进行小组汇报和讨论。
4.课堂练习–进行交变电流计算题和综合应用题的练习，巩固学生对知识的掌握和应用能力。
–班内竞赛和讨论，培养学生的解题思维和合作能力。
四、教学评估1.课堂表现评估：根据学生的参与度、问题回答质量和互动情况进行评估。
2.实验报告评估：根据学生的实验操作、数据记录和分析报告进行评估。
3.课后作业评估：根据学生完成的课后作业的准确性和完整性进行评估。
五、教学资源1.教材：人教版高中物理教材第二册。
高中高二物理教案：三相交变电流
高中高二物理教案：三相交变电流一、教学目标1.知识与技能：（1）理解三相交变电流的产生原理。
（2）掌握三相交变电流的特点及应用。
（3）学会分析三相交变电流的电压、电流及功率。
2.过程与方法：（1）通过实验观察，探究三相交变电流的产生。
（2）运用数学知识，分析三相交变电流的电压、电流及功率。
3.情感态度价值观：培养学生热爱物理、勇于探索的精神。
二、教学重难点1.重点：（1）三相交变电流的产生原理。
（2）三相交变电流的特点及应用。
2.难点：（1）三相交变电流的电压、电流及功率的分析。
（2）三相交变电流在实际应用中的问题解决。
三、教学过程1.导入新课（1）回顾单相交变电流的产生原理及特点。
（2）引导学生思考：如何实现多相交变电流的产生？2.探究三相交变电流的产生原理（1）讲解三相交变电流的产生原理。
（2）演示实验：三相交变电流的产生。
3.学习三相交变电流的电压、电流及功率（1）讲解三相交变电流的电压、电流及功率的计算方法。
（2）引导学生运用数学知识，分析三相交变电流的电压、电流及功率。
（3）学生举例分析，巩固所学知识。
4.应用拓展（1）讲解三相交变电流在实际应用中的重要性。
（2）案例分析：三相交变电流在电力系统中的应用。
（3）学生分组讨论，提出实际问题，共同解决。
（2）教师点评，指出优点及不足。
（3）布置课后作业，巩固所学知识。
四、课后作业1.复习本节课所学知识，整理笔记。
2.完成课后练习题，加深对三相交变电流的理解。
3.结合实际情况，分析三相交变电流在生活中的应用。
五、教学反思本节课通过讲解与实验相结合的方式，使学生掌握了三相交变电流的产生原理、特点及应用。
在教学过程中，注重培养学生的动手操作能力及分析问题的能力。
课后作业的布置旨在巩固所学知识，提高学生的实际应用能力。
总体来说，本节课达到了预期的教学目标，但仍需在课堂互动、学生参与度等方面加强。
在今后的教学中，将不断改进教学方法，提高教学质量。
重难点补充：一、教学重点难点重点：1.通过实际操作，让学生理解三相交变电流的产生原理。
高中高二物理教案：三相交变电流
高中高二物理教案：三相交变电流教学目标：1. 理解三相交变电流的概念和特点。
2. 掌握三相交变电流的产生和传输原理。
3. 了解三相交变电流的应用领域。
教学重点：1. 三相交变电流的产生原理。
2. 三相交变电流的传输原理。
教学难点：1. 理解三相交变电流的特点。
2. 掌握三相交变电流的传输原理。
教学准备：1. 班级投影仪。
2. 电流发生器、电压表和电流表。
3. 课堂实验材料。
教学过程：Step 1：引入三相交变电流的概念和特点（10分钟）1. 展示三相交变电流的实际应用场景，如电力系统。
2. 介绍三相交变电流的概念和特点，包括电流方向、相位关系和幅值变化规律。
Step 2：三相交变电流的产生原理（15分钟）1. 介绍三相交变电流的产生原理，包括三相交变电压的产生和电流的产生。
2. 通过实验演示，使用电流发生器、电压表和电流表产生并测量三相交变电流。
Step 3：三相交变电流的传输原理（15分钟）1. 介绍三相交变电流的传输原理，包括三相电源的连接方式和三相电源电压的传输。
2. 通过示意图和实例演示三相交变电流的传输原理。
Step 4：三相交变电流的应用领域（10分钟）1. 介绍三相交变电流的应用领域，如电力系统、工业生产和家庭用电。
2. 分析三相交变电流在不同领域中的优势和应用方式。
Step 5：小结与拓展（5分钟）1. 复习三相交变电流的概念、特点、产生和传输原理。
2. 拓展相关知识，如三相电流的计算方法和三相电源的平衡条件。
Step 6：课堂练习与讨论（15分钟）1. 设计一道综合题，考察学生对三相交变电流的理解和应用能力。
2. 学生分组讨论并展示答案，教师进行点评和引导。
Step 7：课堂实验（20分钟）1. 设计一个简单的三相交变电流实验，学生分组进行操作。
2. 学生记录实验结果并分析实验现象，讨论实验过程中的问题和解决方法。
Step 8：课堂总结与思考（5分钟）1. 总结本节课学习的重点和难点。
3.1 交变电流 教学设计 -2023年高二下学期物理人教版(2019)选择性必修第二册
3.1《交变电流》教学设计一、教学目标物理观念1.理解交变电流的产生原理，知道中性面和峰值面。
2.理解交变电流的瞬时值和最大值含义。
科学思维1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）。
2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力。
3.培养学生运用数学知识解决物理问题的能力。
科学探究经历与理论推导交变电流瞬时值表达式的过程，理解瞬时值与峰值之间的关系科学态度与社会责任1.感受交变电流在生活、生产中的广泛运用，激发学生学习的热情．3.体会数学函数与图象在物理知识上广泛运用，感受运用数学知识在推导物理规律过程中所带来的愉悦感二、教学重点运用电磁感应的基本知识，分析交变电流的产生过程，掌握交变电流的产生及变化规律。
三、教学难点理解正弦式交流电的图像及表达式，交变电流的产生过程及其规律与特点。
四、教学准备手摇发电机、小灯泡、示波器、多媒体教学课件、演示电流表、自制线圈等。
五、教学过程新课导入通过上一章的学习，我们知道当穿过闭合电路的磁通量发生变化时，在闭合回路中会产生感应电流，而磁通量变化的方式不同，产生的感应电流也不同，感应电流可以是恒定的，可以是变化的，也可以是周期性变化的。
本节我们将研究一种十分重要的周期性变化的电流——正弦交变电流．从本节课开始，我们开始学习交变电流。
新课教学［板书］§5—１交变电流（一）直流电流和交变电流［演示实验］实验1：用干电池给电流表供电，观察指针的偏转情况。
实验2：用手摇交流发电机给电流表供电，观察指针的偏转情况。
实验3：用示波器显示交流电的波形图和直流电的波形图。
［板书（投影）］：一、交变电流1.直流电流：方向不随时间变化的电流，间称直流（DC ）举例：电池供给小灯泡的电流2.交变电流：大小和方向都随时间做周期性变化的电流，简称交流（AC ）举例：家庭电路中的电流．（说明交变电流是生活中常见的）【典例分析】例1.下列表示交变电流的有（ ）探究交变电流的产生原理探究1：交变电流是如可产生的呢？首先我们来观察一下交流发电机的示意图（见教材P32—图5.1-3） 结构：形成磁场的磁极、矩形线圈、金属滑环、电刷［问题１］线圈在什么位置时，通过线圈的磁通量最大？在什么位置时，通过线圈的磁通量最小？［问题２］在线圈转动过程中，线圈中的磁通量是否会发生变化？如何变化？ ［问题３］线圈在什么位置时，磁通量变化最快？在什么位置时，磁通量变化最慢？（磁通量值最大时变化最慢、磁通量最小时变化最快可通过作等时间间隔的磁通量变化与所用时间的比值来比较；也可以用导体棒在各个位置切割磁感线的有效速度（垂直于磁感应强度方向的速度分量）来比较磁通量的变化的快慢） ［问题4］该图中在线圈由甲到乙的过程中，ＡＢ边中的电流向什么方向？ＣＤ边中的电流向什么方向？［问题5］该图中在线圈由丙到丁的过程中，ＡＢ边中的电流向什么方向？ＣＤ边中的电流向什么方向？I０ t I ０t［问题6］线圈在什么位置时没有电流？在什么位置时电流最大？［问题7］线圈在什么位置感应电动势最大？在什么位置时感应电动势最小？ ［问题８］大致画出通过电流表的电流随时间变化的曲线（规定电流方向的正、负）．在横坐标上标出线圈到达甲、乙、丙、丁几个位置时对应的时刻．将同学们画出的典型图象通过实物投影展示出来（包括画得理想的与有偏差的图象），由全班同学来发表自己的看法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
高二物理教案:交变电流
以下是为大家整理的关于《高二物理教案:交变电流》，供大家学习参考！
12
34说明：交流发电机是由定子和转子构成，有的发电机的磁体转动，线圈不动；有的发电机的磁体转动，线圈不动。
问：无论是线圈转动，还是磁体转动，转子的作用是什么？（转子的
转动使得穿过线圈的磁通量发生变化)
演示实验
实验仪器：交流发电机、电灯、电流表
实验过程：将交流发电机、电灯、电流表连接成电路，摇动交流发电
实验现象：显示的电压图象为正弦曲线
说明：严格的数学分析表明，电网中的交变电流，它的电流、电压随时间按正弦函数的规律变化，这样的电流称之为正弦式电流
问：如何表示正弦式电流在某一时刻的电流、电压？（i=Imsinωtu=Umsinωt）
说明：Im、Um分别是电流和电压的值，叫做交流的峰值
说明：交变电流的大小和方向在不断地变化，我们把交流完成一次周期性变化所用的时间叫做交流的周期，通常用T表示，它的单位是秒。
交流在1s内发生周期性变化的次数，叫做交流的颇率通常用f表示，
称做交流电压、电流的有效值）
说明：经过实验和理论分析表明有效值和值之间存在着这样的关系：Ie=Im/√2Ue=Um/√2
其中Ue、Ie分别代表交流电压、电流的有效值
说明：在各种使用交变电流的电器设备上，所标注的额定电压、额定
电流值，都是交流的有效值。
四、交流能够通过电容器
说明：当电容器上两端连接直流电源时，正负电荷聚集在极板上，不能移动，因此电路中不会形成长时间的电流，因此我们说电容器具有
1
2、直流电流：方向不变的电流称之为直流
二、交流的变化规律
1、正弦式电流：电流、电压随时间按正弦函数的规律变化的电流
i=Imsinωtu=UmsinωtIm、Um分别是电流和电压的值
2、周期T：交流完成一次周期性变化所用的时间单位：秒
频率f：交流在1s内发生周期性变化的次数单位：赫兹符号：Hz
换算关系：T＝1/f
三、交流的有效值
1
2：交流。
