开关柜中零序电流互感器的选用原则
电流互感器选择和应用原则

电流互感器选择和应用原则一、电流互感器的选择原则:1.测量范围:根据实际需求确定电流互感器的测量范围,应略大于系统的额定电流,以确保能够容纳可能出现的过载电流。
2.准确度:电流互感器的准确度对于测量结果的可靠性至关重要,应根据系统的要求选择适当的准确度等级。
3.频率特性:根据实际工作频率确定电流互感器的频率特性,以确保其能够在工作频率范围内保持准确可靠的测量。
4.绝缘性能:电流互感器应具有良好的绝缘性能,能够在额定电压下正常工作,并能够抵御电弧和电击等危险。
5.耐受过载能力:电流互感器应具有良好的耐受过载能力,能够在短时间内承受额定电流的几倍甚至更高的电流,以确保系统的安全运行。
6.防护等级:根据实际工作环境确定电流互感器的防护等级,以确保其能够在恶劣的环境条件下正常工作。
7.安装方式:根据实际安装条件确定电流互感器的安装方式,包括固定式、插入式和分体式等,以满足实际需求。
二、电流互感器的应用原则:1.安全性:电流互感器应安全可靠地运行,能够提供准确的电流测量结果,并能够及时发现和报警系统中可能存在的故障和危险。
2.经济性:电流互感器的选用和应用应符合经济性原则,既要满足系统的要求,又要尽可能降低成本和节约能源。
3.稳定性:电流互感器应具有良好的稳定性,能够在长期运行中保持准确可靠的测量,不受环境因素和时间变化的影响。
4.适配性:电流互感器的选用和应用应与系统的其他设备和元件相适应,能够与其正常配合运行,并能够满足系统的整体要求。
5.可维护性:电流互感器应具有良好的可维护性,能够方便地进行检修和维护,并能够及时替换故障部件,以确保其长期的可靠运行。
电流互感器的选择和应用原则是为了确保其能够满足系统的要求,并能够准确、可靠地测量电流。
通过合理选择电流互感器的测量范围、准确度、频率特性、绝缘性能、耐受过载能力、防护等级和安装方式等,以及合理应用电流互感器的安全性、经济性、稳定性、适配性和可维护性等原则,能够提高系统的运行效率和安全性,降低故障率和维护成本,从而保障电力系统的稳定运行和电能计量的准确性。

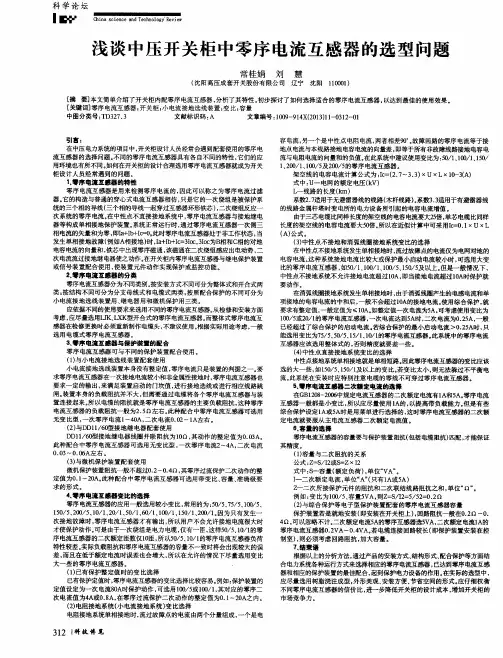

浅谈中压开关柜中零序电流互感器的选型问题

[ 摘 要] 本文 简单 介绍 了开 关柜 内配零 序 电流 互感器 , 分析 了其特 性 。 初步 探讨 了如 何选 择适 合的 零序 电流 互感器 , 以达 到最佳 的使 用效 果 。 [ 关键 词] 零序 电流互感 器 ; 开 关柜 ; 小 电流 接地选 线 装置 ; 变 比; 容量 中图分类 号 : T D 3 2 7 . 3 文 献标识 码 : A 文章编 号 : 1 0 0 9 — 9 1 4 X( 2 0 1 3 ) 1 卜0 3 1 2 —0 1
容 电流 , 另 一个是 中性 点 电阻 电流 , 两 者相差 9 o 。 。 故 障 回路 的零序 电流等于 接 地 点 电流 与本线路 接地 电容 电流的 向量 差 , 即等于所有 非故 障线路接地 电容 电 流与 电阻电流的 向量和的 负值 。 在 此系统 中建议使用 变 比为 : 5 0 / 1 、 l 0 0 / 1 、 1 5 o / 1 、 2 0 0 / 1 、 1 0 0 / 5 及2 0 0 / 5 的零序 电流互感 器 。 架 空线 的 电容 电流 计算 公 式为 : I c = ( 2 . 7 ~3 . 3 ) ×U×L×1 0 — 3 ( A ) 式中: U 一 电网的额 定 电压 ( k V) L 一线路 的 长度 ( k m) 系数2 . 7 适用于无 避雷器 线的线路 ( 木杆 线路 ) 。 系数3 . 3 适用于有避 雷器 线 的线 路金属 杆塔 时变 电所 的电力设 备 所引起 的 电容 电流增值 。 由于三 芯 电缆比同样 长度的架空 线的 电容 电流要大2 5 倍, 单 芯 电缆 比同样 长度 的架 空线 的电容 电流要 大5 O 倍。 所 以在近 似计 算 中可 采用 I c = 0 . 1 x U×L ( A) 公式。 ( 3 ) 中性 点不接 地和消 弧 线圈接 地系 统变 比的选 择 在 中性 点不接地 系统发生 单相接地 时 , 流过 故障点的 电流仅为 电网对地 的 电容 电流 。 这种 系统接 地 电流 比较 大或保 护最小 启动 电流较小 时 , 可选 用大变 比的 零序 电流互 感器 ,  ̄ 1 5 0 / 1 、 I O /1 O 、 1 0 0 / 5 、 1 5 O / 5 及 以上 。 但 是一 般情 况下 , 中性 点不接地 系统 不允 许接地 电流超 过 1 0 A, 即当接地 电流超 过 1 0 A时保护 就 要动 作 。 在 消弧线圈接地 系统发生 单相接地 时 , 由于 消弧线 圈产 生的 电感 电流和 单 项接地 的 电容 电流 的中和后 , 一般 不会超 过I O A的接地 电流。 使 用综合保 护 , 就 要求有 整定值 , 一般 定值为 ≤1 0 A。 如整定 值一 次电流为5 A, 可 考虑使 用变 比为 1 o 0 / 5 或2 0 / l 的零序 电流互 感器 , 一 次 电流 达到 5 A时 , 二 次 电流为0 . 2 5 A, 一 般 已经 超过 了综合 保护 的启 动 电流 。 若 综 合保护 的最 小启动 电流 >O . 2 5 A 时, 只 能选用 变 比为 7 5 / 5 、 5 0 / 5 、 1 5 /1 、 1 0 / l 的零序 电流互 感器 。 此系 统中的零 序 电流 互感 器应该 选用 整体 式的 , 否 则精度 就要 差一 些 。 ( 4 ) 中性 点直接 接地 系统 变 比的选择 中性点接地系 统单相接地 就是单相 短路 。 因此零序 电流互感器 的变 比应该 选 的大一些 , 如l 5 0 / 5 、 1 5 o / 1 及 以上 的变 比。 若变 比太小 , 则 无法躲 过不 平衡 电 流。 此系 统在 安装 时应 特别注 意 电缆的零 线不 可穿 过零序 电流互感器 。 5 零序 电流 互感 器 二次颤 定电流 的选 择 在G B 1 2 0 8 — 2 0 0 6 中规 定 电流 互感器 的二 次额 定电流有 l A 和5 A。 零序 电流 互感 器一般 都是 小变 比, 所 以应尽量 使 用 l A的 , 以提 高带负 载 能力 。 但是有 些 综合保 护设 定 l A或5 A 时是 用菜 单进行选 择 的, 这 时零序 电流互感 器 的二次 额 定 电流就 要服从 主 电流互 感器二 次额 定 电流值 。 8 、 窖■的 选 择
电流互感器的安装选用原则

电流互感器的安装选用原则
选择电流互感器时,应考虑电动机与配电柜之间的距离,安装时应实行必要的平安措施,电流互感器的安装选用还应遵循以下6项原则。
1.一次侧额定电流
选择的电流互感器,其一次侧额定电流应为线路正常运行时负载电流的1.0~1.3倍。
2.额定电压
选择的电流互感器,其额定电压应为0.5 kV或0.66 kV。
3.精度等级
若用于测量,应选用精度等级0.5或0.2级的电流互感器;若负载电流变化较大,或正常运行时负载电流低于电流互感器一次侧额定电流30%,应选用0.5级的电流互感器。
4.匝数和变比
选择电流互感器时,可依据实际需要确定电流互感器的变比和匝数。
5.型号规格
当依据供电线路一次负荷电流确定变比后,再依据实际安装状况确定电流互感器的型号。
6.额定容量
电流互感器二次额定容量要大于实际二次负载,实际二次负载应
为25%~100%二次额定容量。
容量打算二次侧负载阻抗,负载阻抗又影响到测量或掌握的精度。
负载阻抗主要受测量仪表和继电器线圈电阻值、电抗及接线接触电阻值、二次连接导线电阻值的影响。
在实际应用中,若电动机的过载爱护装置需接至电流互感器,应将计量(掌握)装置与爱护装置分开,以免影响爱护的牢靠性。
开关柜中零序电流互感器设计选型

1 零序 电流 互感器 特性 及 分类
1 . 1 零序 电流 互感器 及其 特性 零序 电流 互感 器 是用来 检测 零序 电流 的, 因此
可 以称之 为零 序 电流过 滤器 ,它 的构 造 与普通 穿心
式 电流互 感 器相仿 ,只是 它 的一次 绕组 是被保 护 系 统 的 3个相 的导线 ( 3个相 的导 线一起 穿过 互感 器 环形 铁心 ) ,二 次绕 组反应 一次 系统 的零序 电流 【 】 ] 。
初步 探讨 了如何 选择 合适 的零序 电流 互感器 , 以期达 到最佳 的使 用 效果 。 关键词 : 零序 电流互 感器 ;开 关柜;小 电流 接地 选 线装 置;继 电器 ;微机 保 护;变 比;容量 ;准
确级
S t u d y o f S e l e c t i o n f o r Ze r o S e q u e n c e Cu r r e n t T r a n s f o r me r wi t h i n S wi t c h g e a r
mi c r o c ompu t e r p r o t e c t i o n; t r a ns f o r ma t i o n r a t i o; c a p a c i t y; a c c u r a c y c l a s s
近 年 来 ,随着 整机 开关柜 市场 的逐步扩 大 ,在
中压 电力 系统 的项 目中,我 们开 关柜 的设 计人 员经 常会遇 到 开关柜 内配零序 电流互感 器 的选 择 问题 , 不 同的零序 电流 互感 器具 有 各 自不 同的特性 ,它们 的应用 环境 也有 所 不 同。如 何在开 关柜 的设计 中合 理 选用 零序 电流 互感 器就 成为 开关 柜 设计人 员 经常 遇 见 的问题 。本文 就这 一 问题 进行 初步 的探讨 。
零序电流互感器设计选型

零序电流互感器设计选型一、概述零序电流互感器是用于电力电缆上的一种互感器,它的一次绕组为穿过互感器内孔的三相一次导体电缆(或是单相电缆),它的一次电流是一次三相电流的矢量和(在三相平衡时为0),当发生系统单相接地时或三相平衡时,矢量和不为0,零序电流互感器的二次有电流输出,可以供给保护装置,实现保护和监控。
由于电缆自身绝缘,零序电流互感器外壳也是绝缘的,所以零序电流互感器可以使用在任一电压等级的电缆上。
二、不需要精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
2.1 小电流接地选线装置用零序电流互感器小电流选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用:变比:150/5 容量:5VA或变比:40/1 容量:2.5VA这两种零序电流互感器在负载阻抗2.5Ω时,一次1A,二次输出在20mA 左右,一次40A 时,二次≥1A,没有严格的变比关系。
2.2 与DD11/60 型继电器配套使用的零序电流互感器DD11/60 型继电器线圈并联阻抗为10Ω,COSΦ=0.8,我公司生产的ZB—LJ(K)□A 型零序电流互感器是其配套产品,二次电流60MA 时,零序电流互感器一次电流≤4A。
2.3 与DL11/0.2 型继电器配套使用的零序电流互感器DL11/0.2 型继电器线圈并联阻抗为10Ω,COSΦ=0.8,我公司生产的ZB—LJ(K)□B 型零序电流互感器是其配套产品,二次电流0.2A 时,零序电流互感器一次电流≤10A。
电流互感器的选择(1)

电流互感器的选择引言电流互感器是一种常见的电气设备,用于测量电路中的电流。
在工业和电力系统中,准确测量电流至关重要。
选择合适的电流互感器对于确保系统的安全性和可靠性至关重要。
本文将介绍电流互感器的选择原则和常见类型,并提供一些选择电流互感器的注意事项。
选择原则1. 测量范围电流互感器的测量范围是选择的关键因素之一。
首先,要确定需要测量的电流范围,以确保选择的电流互感器可以覆盖所需测量范围。
如果电流互感器的量程超出所需范围,可能会导致测量不准确或造成设备故障。
2. 精度要求根据应用的需求,确定所需的精度要求。
电流互感器的精度通常以百分比来表示。
更高的精度通常意味着更高的成本,因此需要权衡成本和精度之间的关系。
3. 安装空间和型号选择选择适合安装空间的电流互感器非常重要。
根据可用空间和安装要求,选择合适的电流互感器型号。
一般来说,有直插式、夹式和分体式等不同形式的电流互感器可供选择。
4. 额定电流和负载能力根据电路的负载要求和额定电流,选择电流互感器的负载能力。
负载能力是指电流互感器能够承受的最大负载电流。
如果负载能力不足,可能会导致电流互感器过载并损坏。
5. 耐久性和环境要求考虑应用环境对电流互感器的影响。
有些应用环境可能存在高温、高湿度、腐蚀等问题,需要选择具有适当耐久性的电流互感器。
常见类型1. 开口式电流互感器开口式电流互感器是一种非接触式电流互感器,通过将电流导线通过电流互感器的开口中来测量电流。
开口式电流互感器具有安装方便、无需破坏电路和高安全性的特点,常用于电力系统中进行电流测量。
2. 分体式电流互感器分体式电流互感器由两部分组成:一部分是电流变送器,另一部分是电流互感器。
电流变送器可以远离电流互感器,将测量信号传输到其他位置进行分析和控制。
这种类型的电流互感器常用于需要远程信号传输的应用。
3. 夹式电流互感器夹式电流互感器是一种用夹子形式直接夹在测量电缆上的形式。
夹式电流互感器具有简单、便携和易于安装的特点,广泛应用于检修和维护现场。
电流互感器选型原则和方法

电流互感器选型原则和方法电流互感器选型原则和方法一、前言电流互感器是一种非常重要的电力设备,广泛应用于电力系统中。
它的作用是将高电流转换为低电流,以便于测量、保护和控制等方面的应用。
因此,正确地选择适合的电流互感器对于保证系统运行的安全稳定具有非常重要的意义。
本文将从以下几个方面介绍电流互感器选型原则和方法。
二、选型原则1.符合使用条件在选择电流互感器时,首先需要考虑它是否符合使用条件。
例如,需要考虑其额定电压、额定频率、额定负荷等参数是否符合实际使用条件。
2.精度要求在选择电流互感器时,需要根据实际需求来确定其精度要求。
一般来说,精度越高的电流互感器价格越贵。
因此,在保证测量精度的前提下,应尽可能选择价格适中的产品。
3.安装方式在选择电流互感器时,需要考虑其安装方式。
一般来说,有固定式和插入式两种安装方式。
固定式适用于较小的负荷,在大型变压器等设备上使用插入式更为方便。
4.环境条件在选择电流互感器时,需要考虑其工作环境。
例如,需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.品牌和质量在选择电流互感器时,需要考虑其品牌和质量。
一般来说,知名品牌的产品质量相对较高,因此应尽可能选择知名品牌的产品。
三、选型方法1.确定额定电流在选择电流互感器时,首先需要确定其额定电流。
一般来说,应根据实际需求来确定额定电流。
例如,在测量小电流时可以选择额定电流较小的产品,在测量大电流时可以选择额定电流较大的产品。
2.确定精度等级在确定额定电流后,需要根据实际需求来确定精度等级。
一般来说,有0.5、1、3等精度等级可供选择。
应根据实际需求来确定最佳精度等级。
3.确定安装方式在确定精度等级后,需要考虑安装方式。
一般来说,固定式适用于较小的负荷,在大型变压器等设备上使用插入式更为方便。
4.确定环境条件在确定安装方式后,需要考虑环境条件。
例如,需要考虑其耐受温度、防护等级等参数是否符合实际使用条件。
5.选择品牌和质量在确定环境条件后,需要选择品牌和质量。
零序电流互感器选型手册

零序电流互感器选型手册零序电流互感器选型手册ISO9001国际质量认证企业零序电流互感器选型手册保定市伊诺尔电气设备有限公司零序电流互感器设计选型参考手册一、概述保定市伊诺尔电气设备有限公司开发生产的零序电流互感器是一种套在电缆上的CT,它的一次绕组为穿过CT内孔的三相一次导体电缆,它的一次电流是一次三相电流的向量和(在正常、三相平衡时为0),当发生一次系统单相接地时三相平衡关系被打破,这时零序电流互感器的二次就有电流输出,供给保护装置,实现保护和监控。
零序电流互感器的一次绝缘就是电缆自身绝缘,所以这种零序电流互感器可以套在任一电压等级的电缆上。
二、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地的系统。
1、小电流选线装置用零序电流互感器小电流选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用:变比:150/5 容量:5VA或变比:40/1 容量:2.5VA 这两种零序电流互感器在负载阻抗2.5Ω时,一次1A,二次输出在20mA左右,一次40A时二次≥1A,没有严格的变比关系。
2、与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω,COS Φ=0.8,我公司生产的ENR—LJ(K)××A型零序电流互感器是其配套产品,二次电流60mA时零序电流互感器一次电流≤4A。
3、与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω,COS Φ=0.8,我公司生产的ENR—LJ(K)××B型零序电流互感器是其配套产品,二次电流0.2A时零序电流互感器一次电流≤10A。
一文看懂电流互感器选型原则和方法及使用方法

一文看懂电流互感器选型原则和方法及使用方法电流互感器的选用原则及方法1、额定电压电流互感器额定电压应大于装设点线路额定电压。
2、变比应根据一次负荷计算电流IC选择电流互感器变比。
电流互感器一次侧额定电流标准比(如20、30、40、50、75、100、150、2×a/C)等多种规格,二次侧额定电流通常为1A或5A。
其中2×a/C表示同一台产品有两种电流比,通过改变产品的连接片接线方式实现,当串联时,电流比为a/c,并联时电流比为2×a/C。
一般情况下,计量用电流互感器变流比的选择应使其一次额定电流I1n不小于线路中的负荷电流(即计算IC)。
如线路中负荷计算电流为350A,则电流互感器的变流比应选择400/5。
保护用的电流互感器为保证其准确度要求,可以将变比选得大一些。
3、准确级应根据测量准确度要求选择电流互感器的准确级并进行校验。
下表为不同准确级电流互感器的误差限值:准确级选择的原则:计费计量用的电流互感器其准确级不低于0.5级;用于监视各进出线回路中负荷电流大小的电流表应选用1.0—3.0级电流互感器。
为了保证准确度误差不超过规定值,一般还校验电流互感器二次负荷(伏安),互感器二次负荷S2不大于额定负荷S2n,所选准确度才能得到保证。
准确度校验公式:S2≤S2n。
二次回路的负荷l:取决于二次回路的阻抗Z2的值,则:S2=I2n2︱Z2︱≈I2n2(∑︱Zi︱+RWl+RXC)或S2V1≈∑Si+I2n2(RWl+RXC)式中,Si、Zi为二次回路中的仪表、继电器线圈的额定负荷和阻抗,RXC为二次回路中所有接头、触点的接触电阻,一般取0.1Ω,RWL为二次回路导线电阻,计算公式化为:RWL=LC/(r×S)。
式中,r为导线的导电率,铜线r=53m/(Ωmm2),铝线r=32m(Ωmm2),S为导线截面积(mm2),LC为导线的计算长度(m)。
设互感器到仪表单向长度为L1,则:L1互感器为星形接LC=L1两相V形接线2L1一相式接线继电保护用的电流互感器的准确度常用的有5P和l0P。
零序电流互感器选择

零序电流互感器的选型1 零序电流互感器的特性及分类1.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的,它的构造与普通穿心式电流互感器相仿,只是它的一次绕组是被保护系统的三个相的导线(三相的导线一起穿过互感器环形铁心),二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中,零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时,通过零序电流互感器一次侧三相电流的矢量和为零,当发生单相接地故障时,铁心中出现零序磁通,该磁通在二次绕组感应出电动势,二次电流流过接地继电器使之动作。
零序电流互感器在电力系统产生零序接地电流时与继电器保护装置或信号装置配合使用。
使装置元件动作实现保护或监控功能。
1.2 零序电流互感器的分类按安装方式分:整体式和开合式按结构形式分:母线式和电缆式按配合保护分:小电流接地选线装置用、继电器用、微机保护用2零序电流互感器的选型2.1安装方式从检修和安装方面考虑,尽量选用开合式的零序电流互感器。
2.2产品结构方面根据实际用途相应选用。
一般大部分使用的都是电缆式,极少数场合使用分母线式,例如发电机出口的零序保护。
2.3配合保护方面根据配合使用的保护装置相应选用。
根据保护装置的不同,分为以下几种a)与小电流接地选线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器要有一定的输出,来满足装置启动,进行接地选线或进行相应的线路跳闸。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型,一次零序电流1~40A,二次电流0.02~1A左右。
b)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω,其动作整定电流为0.03A;这种零序电流互感器一般可选用无变比型,一次零序电流2~4A,二次电流0.03~0.06A左右。
电流互感器选择原则

电流互感器选择原则如下:
1.测量范围:电流互感器的测量范围应该与所需测量电流的范围
匹配。
通常,测量电流的范围应该在电流互感器额定测量范围的50%至100%之间。
2.准确度:电流互感器的准确度应该符合所需的精度要求。
通常,
电流互感器的准确度在0.1%至1%之间。
3.负载:选择电流互感器时需要考虑其负载容量。
如果电流互感
器的输出连接到重负载设备上,应该选择具有足够负载容量的电流互感器。
4.环境条件:电流互感器应该适用于所处的环境条件,包括温度、
湿度、震动和腐蚀等因素。
如果所处环境条件恶劣,应该选择具有防护措施的电流互感器。
5.安装方式:电流互感器的安装方式应该与所需的应用场景相匹
配。
常见的安装方式包括开放式、封闭式和高压式等。
6.成本:最后,选择电流互感器时需要考虑其成本。
应该选择价
格适中、性能稳定可靠、安装和维护方便的电流互感器。
零序互感器的选择

零序互感器的选择零序电流互感器设计选型参考1、没有精度和变比的高灵敏度零序电流互感器这种零序电流互感器主要用在中性点不接地或经消弧线圈接地系统。
1.1 小电流接地选线装置用零序电流互感器小电流接地先线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右,经过多年实践和试验得知与小电流接地选线装置配套的零序电流互感器选用:变比:150/5 容量:5VA 或变比:40/1 容量:2.5VA这两种零序电流互感器在负载阻抗2.5Ω时,二次输出在20mA 左右,一次零序电流40A时,二次电流≥1A,没有严格的变比关系。
1.2 与DD11/60型继电器配套使用的零序电流互感器DD11/60型继电器线圈并联阻抗为10Ω,COSφ=0.8,我公司生产的BCH-LJ(K)××A型零序电流互感器是其配套产品,二次电流60mA时零序电流互感器一次电流≤5A。
1.3 与DL11/0.2型继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω,COSφ=0.8,我公司生产的BCH-LJ(K)××B型零序电流互感器是其配套产品,二次电流0.2A时零序电流互感器一次电流≤5A。
2、有变比、容量、精度要求的零序电流互感器。
2.1 国家标准GB1208-1997国标中规定,保护用电流互感器误差限值。
准确级额定一次电流下的电流误差% 额定一次电流下的相位差±(′)在额定准确限值一次电流下的复合误差%5P ±1±60 510P ±3——102.2 精度与容量(额定负荷)的关系国标中规定:“在额定频率及额定负荷下,电流误差,相位差和复合误差不超过上表所列限值。
电流互感器选用技巧

电流互感器选用技巧
电流互感器是一种用于测量电流的传感器,常用于电力系统中的电流监测和保护。
选用电流互感器时,需要考虑以下几个方面:
1. 额定电流:电流互感器的额定电流应与被测电路的额定电流相匹配,一般选择略大于被测电流的额定电流。
2. 精度等级:根据实际需要选择电流互感器的精度等级,一般有 0.2、0.5、1.0 等精度等级可供选择。
3. 一次侧绕组匝数:一次侧绕组匝数越多,电流互感器的灵敏度越高,但同时也会增加误差。
4. 二次侧负载:电流互感器的二次侧负载应小于其额定负载,以保证测量精度。
5. 安装方式:根据实际安装环境选择电流互感器的安装方式,如固定式、插入式、母线式等。
6. 绝缘等级:根据使用环境的电压等级选择电流互感器的绝缘等级,以保证安全可靠。
7. 品牌和价格:选择知名品牌的电流互感器,以保证质量和售后服务。
同时,也要考虑价格因素,选择性价比较高的产品。
总之,选用电流互感器时需要综合考虑以上因素,根据实际情况进行选择。
如果有特殊要求,还可以向厂家咨询定制。
零序电流互感器的选择标准保定伊诺尔电气

ENR-LJ(K)系列零序电流互感器一、概 述在供用电的线路中,电流大小相差悬殊,从几安培到几万安培不等。
为便于仪器、仪表的测量,需要转换为比较统一的电流,另外供用电线路上的电压都比较高,如直接测量对仪器、仪表和人都是非常危险的。
为此电力系统中一般采用电流互感器来测量一次电流,可以起到变流和电气隔离的双重作用。
保定市伊诺尔电气设备有限公司生产的ENR-LJ(K)系列零序电流互感器经电力工业部电气设备质量检测中心检测,质量优于国标GB1208-1997《电流互感器》,具有精度高,线性度好,运行可靠,安装方便,外型美观等特点。
孔径Ф40~Ф360的零序电流互感器(电缆型),有各种容量、变比、准确限值系数的高精度零序电流互感器及与小电流接地选线装置、继电器等配套的高灵敏度零序电流互感器。
产品分整体式和组合式两类。
互感器采用工程塑料外壳、树脂浇注全密封;外型美观、安装方便、节省安装空间、规格品种多,可适用各种保护装置和电力系统各种运行方式(中性点接地,中性点不接地,大电阻接地,小电阻接地和消弧线圈接地)的需要。
二、型号含义空格:用于小电流接地选线装置 A :与DD11/60型继电器配合使用 J :用于微机型继电保护 B :与DL11/0.2型继电器配合使用三、使用条件1、环境温度:最高温度+60℃,日平均气温不超过+40℃,最低气温-5℃;2、海拔:不超过1000m (高原使用时特殊定货);3、相对湿度:<85%;4、交流电压0.4KV 以上(电缆);5、电网频率50Hz 。
保定市伊诺尔电气设备有限公司ENR-L J (K) XX □. J.A. B类别 内孔直径 组合式 电流互感器四、工作原理零序电流互感器的工作原理与电流互感器相同,由二次线圈、铁心、绝缘支撑及出线端子等组成,是一种零序电流过滤器,它的二次侧反应一次系统的零序电流。
这种电流互感器将三相的导体(母线或电缆)用一个铁芯包围住,二次绕组绕在同一个封闭的铁芯上。
开关柜中零序电流互感器安装、接线的几点要求

开关柜中零序电流互感器安装、接线的几点要求
杨耀根
【期刊名称】《高压电器》
【年(卷),期】1996(32)3
【摘要】零序电流互感器在电缆引出的开关柜中应用很广泛。
若它的安装、布置或接线不合理,将会导致正常运行中的断路器误动作,造成不必要的损失,本文提出了消除误动作的方法,以提高产品可靠性。
一、零序互感器选型任何一种接地继电器使用的零序电流互感器的规格和型号要根据使用馈线的规格而定。
1)若馈线是矩形母线,则选用矩形零序电流互感器。
2)若馈线是电缆线或软导线应选用环形零序电流互感器,对于不同的输出电缆线应根据以下因素选择不同规格。
(1)电缆绝缘层有的是热熔塑胶、有的是橡胶包皮,绝缘不同其外径也不同。
(2)
【总页数】1页(P58-58)
【关键词】开关柜;电流互感器;安装
【作者】杨耀根
【作者单位】浙江开关厂
【正文语种】中文
【中图分类】TM591.05
【相关文献】
1.零序电流互感器的安装接线分析 [J], 田成凤;杜志敏;陈晓旭
2.零序电流互感器安装接线 [J], 李海疆;顾春芳;修志刚
3.电动机零序电流互感器二次接线错误对零序保护的影响 [J], 郭红军;张华;朱大伟
4.小电流接地选线装置报警系统零序电流互感器的安装及接线 [J], 李传东
5.TN-S系统中零序电流互感器的安装接线 [J], 万善良
因版权原因,仅展示原文概要,查看原文内容请购买。
电流互感器的选用原则

电流互感器的选用原则
电流互感器是电力系统中常用的测量仪表,它可以测量线路上的电流,检测电力系统的运行状况。
选择合适的电流互感器,不仅可以确保测量精度,还可以有效降低电流测量系统的故障率,保证电力系统的安全运行。
因此,选择合适的电流互感器是十分重要的。
首先,在选择电流互感器时,要考虑电流测量系统的工作环境,如电源电压、工作温度等,以确保电流互感器能够在电源电压范围内正常工作,并且能够适应温度变化。
其次,应根据电力系统的负荷情况来确定电流互感器的精度,以便满足测量精度的要求,保证测量的准确性。
再次,应根据电力系统的类型和工作条件,确定电流互感器的电磁兼容性,确保电流互感器不受外界电磁干扰,能够有效地测量电力系统。
最后,要根据电流测量系统的安装位置和安装条件,选择适当的电流互感器,以免电流互感器因安装位置不当而造成的误差。
总之,选择合适的电流互感器是十分重要的,应根据电力系统的工作环境、负荷情况及电磁兼容性等因素,确定适当的电流互感器,以有效地测量电力系统,保证电力系统的安全运行。
浅谈中压开关柜中零序电流互感器的选型问题

浅谈中压开关柜中零序电流互感器的选型问题作者:常桂娟刘慧来源:《中国科技博览》2013年第11期[摘要]本文简单介绍了开关柜内配零序电流互感器,分析了其特性。
初步探讨了如何选择适合的零序电流互感器,以达到最佳的使用效果。
[关键词]零序电流互感器;开关柜;小电流接地选线装置;变比;容量中图分类号:TD327.3 文献标识码:A 文章编号:1009-914X(2013)11-0312-01引言:在中压电力系统的项目中,开关柜设计人员经常会遇到配套使用的零序电流互感器的选择问题。
不同的零序电流互感器具有各自不同的特性,它们的应用环境也有所不同。
如何在开关柜的设计合理选用零序电流互感器就成为开关柜设计人员经常遇到的问题。
1、零序电流互感器的特性零序电流互感器是用来检测零序电流的,因此可以称之为零序电流过滤器。
它的构造与普通的穿心式电流互感器相仿,只是它的一次绕组是被保护系统的三个相的导线(三个相的导线一起穿过互感器环形铁芯),二次绕组反应一次系统的零序电流。
在中性点不直接接地系统中,零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时,通过零序电流互感器一次侧三相电流的矢量和为零,即Ia+Ib+Ic=0。
此时零序电流互感器处于非工作状态,当发生单相接地故障(例如A相接地)时,Ia+Ib+Ic=3Ioc,3Ioc为B相和C相的对地电容电流的向量和,铁芯中出现零序磁通,该磁通在二次绕组感应出电动势,二次电流流过接地继电器使之动作。
在开关柜内零序电流互感器与继电保护装置或信号装置配合使用,使装置元件动作实现保护或监控功能。
2、零序电流互感器的分类零序电流互感器分为不同类别。
按安装方式不同可分为整体式和开合式两类;按结构不同可分为分支母线式和电缆式两类;按照配合保护的不同可分为小电流接地选线装置用、继电器用和微机保护用三类。
应依据不同的使用要求来选用不同的零序电流互感器。
从检修和安装方面考虑,应尽量选用LJK、LXK型开合式的零序电流互感器。
开关柜中零序电流互感器的选用原则

开关柜中零序电流互感器设计选型的探讨Study of ofS S election for Z ero S equence C urrent urrentTransformer Transformer Transformerwitchinwitchin Switchgear [摘要]本文简单介绍了开关柜内配零序电流互感器(适用于0.38~66KV),分析了它的特性。
初步探讨了如何选择合适的零序电流互感器,以期达到最佳的使用效果。
[Abstract]This article brief introduce the zero sequence current transformer within Switchgear,suitable 0.38~66kV,analyses the characteristic of it.Discuss how to select the suitable zero sequence current transformer,thereby,reach the best effect.[关键词]零序电流互感器;开关柜;小电流接地选线装置;继电器;微机保护;变比;容量;准确级[Key Words]Zero Sequence Current Transformer;switchgear;Low Current Grounding Selector ;Relay ;Microcomputer Protection ;Transformation ratio ;Capacity ;Accuracy class1概述近年来,随着整机开关柜市场的逐步扩大,在中压电力系统的项目中,我们开关柜的设计人员经常会遇到开关柜内配零序电流互感器的选择问题,不同的零序电流互感器具有各自不同的特性,它们的应用环境也有所不同。
如何在开关柜的设计中合理选用零序电流互感器就成为开关柜设计人员经常遇见的问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开关柜中零序电流互感器设计选型的探讨Study of Selection for Zero Sequence Current T ransformer witchin Switchgear[摘要]本文简单介绍了开关柜内配零序电流互感器(适用于0.38~66KV),分析了它的特性。
初步探讨了如何选择合适的零序电流互感器,以期达到最佳的使用效果。
[Abstract] This article brief introduce the zero sequence current transformer within Switchgear, suitable 0.38~66kV, analyses the characteristic of it. Discuss how to select the suitable zero sequence current transformer, thereby,reach the best effect.[关键词]零序电流互感器;开关柜;小电流接地选线装置;继电器;微机保护;变比; 容量; 准确级[Key Words] Zero Sequence Current Transformer; switchgear; Low Current Grounding Selector;Relay;Microcomputer Protection;Transformation ratio;Capacity;Accuracy class1 概述近年来,随着整机开关柜市场的逐步扩大,在中压电力系统的项目中,我们开关柜的设计人员经常会遇到开关柜内配零序电流互感器的选择问题,不同的零序电流互感器具有各自不同的特性,它们的应用环境也有所不同。
如何在开关柜的设计中合理选用零序电流互感器就成为开关柜设计人员经常遇见的问题。
本文就这一问题进行初步的探讨。
2零序电流互感器特性及分类2.1 零序电流互感器及其特性零序电流互感器是用来检测零序电流的,因此可以称之为零序电流过滤器,它的构造与普通穿心式电流互感器相仿,只是它的一次绕组是被保护系统的三个相的导线(三个相的导线一起穿过互感器环形铁心),二次绕组反应一次系统的零序电流。
[1]在中性点不直接接地系统中,零序电流互感器与接地继电器等构成单相接地保护装置。
系统正常运行时,通过零序电流互感器一次侧三相电流的矢量和为零,即Ia+Ib+Ic =0。
此时零序电流互感器处于非工作状态,当发生单相接地故障(如A相)时,Ia+Ib+Ic=3Ioc,3Ioc 等于B相和C相的对地电容电流的向量和,铁芯中出现零序磁通,该磁通在二次绕组感应出电动势,二次电流流过接地继电器使之动作。
简单的说,零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号装置配合使用,使装置元件动作实现保护或监控功能。
2.2 零序电流互感器的分类按照安装方式的不同,分整体式(如LJ、LJZ)和开合式(如LXK)两类,外形见图1。
按照产品结构的不同,分母线式(如LJM)和电缆式(如LJ、LJZ,LXK)两类,外形见图1。
按照配合保护的不同,分小电流接地选线装置用,继电器用,微机保护用三类。
LJ型LJZ型LJK型LXK型LJM型图1 零序电流互感器3 零序电流互感器的选型3.1 安装方式方面:从检修和安装方面考虑,尽量选用LJK、LXK型开合式的零序电流互感器,拆开时的外形见图2;LJ、LJZ型为老式结构,检修更换时必须重新制作电缆头,不建议选用。
图2 开合式零序电流互感器打开状态3.2 产品结构方面:根据实际用途相应选用,一般大部分使用的都是电缆式(如LJ、LJZ,LXK),极少的场合下需要使用分母线式(如LJM),例如发电机出口的零序保护。
3.3 配合保护方面:根据配合使用的保护装置相应选用。
根据保护装置的不同,分为以下几种:1)与小电流接地选线装置配套使用的零序电流互感器小电流接地先线装置本身没有整定值,零序电流只是装置的判据之一,要求零序电流互感器在一次接地电流较小时,和非金属性接地时,零序电流互感器也要有一定的输出,来满足装置启动的门坎值,进行接地选线或进行相应线路跳闸。
装置本身的负载阻抗并不大,但需要通过电缆将各个零序电流互感器与装置连接起来,所以电缆的阻抗就是零序电流互感器的主要负载阻抗,这种零序电流互感器的负载阻抗一般为2.5Ω左右。
这种零序电流互感器一般可选用无变比型,一次零序电流1~40A,二次电流0.02~1A左右。
2)与DD11/60型接地继电器配套使用的零序电流互感器DD11/60型接地继电器线圈并联阻抗为10Ω,其动作的整定值为0.03A。
这种零序电流互感器一般可选用无变比型,一次零序电流2~4A,二次电流0.03~0.06A左右。
3)与DL11/0.2型电流继电器配套使用的零序电流互感器DL11/0.2型继电器线圈并联阻抗为10Ω,其动作的整定值为0.1A。
这种零序电流互感器一般可选用无变比型,一次零序电流10A,二次电流0.2A左右。
4)与微机保护装置配套使用的零序电流互感器微机保护装置阻抗一般不超过0.2 ~0.4Ω,其零序过流保护二次动作的整定值为0.1~20A。
这种零序电流互感器一般可选用带变比、容量、准确级要求的型式。
3.4 零序电流互感器变比的选择零序电流互感器的应用一般都选用较小变比,常用的如:50/5;75/5;100/5;150/5;200/5;300/5;20/1;50/1;100/1;150/1;200/1;300/1,因为只有发生一次接地故障时,零序电流互感器才有输出.人们不会让接地电流很大时才使保护动作。
(不用考虑躲过负荷电流)可是由于一次绕组是电力电缆,仅有一匝,这样,50/5;10/1的零序电流互感器的二次额定匝数,仅10匝,所以50/5、10/1的零序电流互感器负荷特性较差,实际负载阻抗和零序电流互感器的容量不一致时将会出现较大的误差,而且在低于额定电流时误差也会加大,所以在允许的情况下尽量选用大一些的变比。
1) 已有保护整定值时变比选择已有保护定值,变比就很容易选择了。
如定值是一次电流80A时保护动作,可选100/5或100/1,其对应的零序二次电流值为4A或0.8A,在零序过流保护二次动作的整定值为0.1~20A之内。
2)电阻接地系统(小电流接地系统,一般用于66kV及以下)变比的选择电阻接地系统单相接地时,流过故障点的电流由两个分量组成,一个是电容电流,另一个是中性点电阻电流,两者相差90°。
故障回路的零序电流等于接地点电流与本线路接地电容电流向量差,即等于所有非故障线路接地电容电流与电阻电流向量和的负值,见表1。
建议零序电流互感器变比选用:50/1;100/1;150/1;200/1;100/5;200/5。
表1电阻接地系统(I R=1-1.5I C)的接地电流系统电压U:kV I C阻值I R故障I合6KV 10-50 20-200 20-80 25-20010KV 30-60 20-150 40-100 50-160a)架空线的电容电流计算I C=(2.7~3.3)*U*L*10-3 (A)式中:U —电网的额定电压(kV)L —线路长度(KM)系数2.7适用于无避雷线的线路(木杆线路);3.3适用于有避雷线的线路(木杆线路)金属杆塔时变电所的电力设备所引起的电容电流增值,可按表2估计。
表2 电力设备所引起的电容电流增值系统电压(kV)电容电流增值(%)6kV 1810kV 1635kV 1366kV 12b)电缆要比同样长度架空线的电容电流大25倍(三芯电缆)~50倍(单芯电缆),在近似计算中可采用I C=0.1U*L(A)。
也可采用表3的平均值计算。
表3 电缆线路电容电流平均值(A/KM)电缆截面S:mm2系统电压U:kV6 10 3510 0.33 0.46 -16 0.37 0.62 -25 0.46 0.62 -35 0.52 0.69 -50 0.59 0.77 -70 0.71 0.90 3.0795 0.82 1.00 4.10120 0.89 1.10 4.40150 1.10 1.30 4.80185 1.20 1.40 5.203)中性点不接地和消弧线圈接地系统(小电流接地系统,一般用于66kV及以下)用零序电流互感器变比的选择。
中性点不接地系统单相接地时,流过故障点的电流仅为电网对地的电容电流。
这种系统接地电流较大时,或保护最小启动电流较小时,可选用大变比的零序电流互感器,如50/1;100/1;100/5;150/5及以上。
可是有的中性点不接地系统一般不允许接地电流超过10A,所以一般10A以下保护就要动作。
消弧线圈接地系统单相接地时,由于消弧线圈产生的电感电流和单相接地的电容电流的中和后,一般也不会有超过10A的接地电流(一般都是过补偿,实际接地电流已是电感电流),由于使用了综合保护,就要求有整定值(不用综合保护的有时用高灵敏度零序电流互感器,和与其配套的继电器,见3.3第1~3)),一般定值≤10A,如整定值一次电流为5A,可考虑100/5A或20/1A,一次电流5A时,二次电流0.25A,一般已超过综合保护的启动电流。
如综合保护最小启动电流>0.25A也只好选用75/5;50/5;15/1;10/1的变比,这些变比的零序电流互感器最好选用整体式的,否则精度要差一些。
4)中性点直接接地系统(大电流接地系统,一般用于110kV及以上)变比的选择中性点接地系统单相接地就是单相短路。
变比可以选大一些,如:150/5:150/1以上变比,不要太小,否则躲不过不平衡电流。
注意电缆的零线不要穿过零序电流互感器。
3.5 零序电流互感器二次额定电流的选择GB1208-2006中电流互感器二次额定电流规定有1A、5A。
考虑到零序电流互感器一般都是小变比,所以尽量选用1A的(零序电流互感器的二次额定匝数多),来提高带负载能力。
但是有些综合保护设定1A 或5A时是用菜单选择,这时零序电流互感器的二次额定电流就要服从主电流互感器二次额定电流值。
3.6 容量的选择容量要与保护装置阻抗(含电缆阻抗)匹配,才能保证其精度。
1)容量与二次阻抗的关系Z=S/I2或S=I2×Z式中:S:容量(额定负荷)用“V A”表示I:二次额定电流,(5A或1A)用“A”表示Z:二次所接仪器或继电器的阻抗和二次联结线路阻抗之和,用“Ω”表示例如:变比100/5 容量:5V AZ=S/I2=5/52=0.2(Ω)变比150/5 容量:10VAZ=S/I2=10/52=0.4(Ω)变比100/1 容量:2.5V AZ=S/I2=2.5/I2=2.5(Ω)变比50/1 容量:1V AZ=S/I2=1/12=1(Ω)2)精度与容量(额定负荷)的关系GB1208-2006中规定:“在额定频率及额定负荷下,电流误差,相位差和复合误差不超过表4所列限值。
