第1篇一、实验目的本次实验旨在通过现场检测和室内分析，对某座桥梁的结构健康状况进行评估，了解其承载能力和安全性。
实验内容包括外观检查、无损检测、静载试验和动载试验，以全面掌握桥梁的力学性能和使用状况。
二、实验对象及环境实验对象：某市某桥梁，全长120米，宽20米，单跨结构，主梁为预应力混凝土箱梁。
实验环境：晴朗，风力适中，温度15-25摄氏度。
三、实验方法1. 外观检查- 对桥梁整体外观进行检查，包括桥面、桥墩、桥台、伸缩缝等部位。
- 观察并记录裂缝、剥落、变形、腐蚀等病害。
2. 无损检测- 使用超声波检测技术对桥梁混凝土构件进行无损检测，评估其内部质量。
- 使用红外热像仪检测桥梁结构温度场，分析其热应力分布。
3. 静载试验- 在桥梁指定位置进行静载试验，加载重量根据桥梁设计荷载确定。
- 测量并记录桥梁在加载过程中的变形、内力、位移等参数。
4. 动载试验- 使用激振器对桥梁进行动载试验，测量其自振频率、阻尼比等动态参数。
- 分析桥梁的动力特性，评估其抗振能力。
四、实验结果与分析1. 外观检查- 桥面、桥墩、桥台等部位存在少量裂缝，但未发现严重病害。
- 伸缩缝工作正常，无异常现象。
2. 无损检测- 超声波检测结果显示，桥梁混凝土构件内部质量良好，无较大缺陷。
- 红外热像仪检测结果显示，桥梁结构温度场分布均匀，热应力较小。
3. 静载试验- 静载试验过程中，桥梁变形和内力均在设计允许范围内。
- 桥梁整体结构稳定，无异常现象。
4. 动载试验- 动载试验结果显示，桥梁自振频率和阻尼比均在设计允许范围内。
- 桥梁抗振能力良好，可满足正常使用需求。
五、结论根据本次实验结果，该桥梁结构健康状况良好，承载能力和安全性满足设计要求。
但仍需注意以下几点：1. 定期对桥梁进行外观检查，及时发现并处理裂缝、剥落等病害。
2. 加强桥梁养护工作，确保桥梁结构长期稳定。
3. 关注桥梁动力特性，防止桥梁发生共振现象。
六、实验总结本次桥梁结构检测实验采用多种检测方法，全面评估了桥梁的结构健康状况。
桥梁工程交工验收检测报告模板
检测报告委托单位: 工程（产品）名称:检测项目: 检测类别: 报告日期:桥梁工程交工验收检测XXXXXXXX工程检测技术有限公司注意事项1.本报告每页都应盖有“专用章”或骑缝章，否则视为无效。
2.复制本报告未重新加盖“专用章”或检测单位公章无效。
3.报告无负责人、审核人、批准人签字无效。
4.报告涂改无效，部分提供和部分复制报告无效。
5.对报告若有异议，应于本报告发出之日起15天向本单位提出。
6.对于来样检测，仅对来样的检测数据负责，不对来样所代表的批量产品负责。
联系地址：XX 邮政编码：XX 电话：XX 传真：XXEmaiL：XX工程（产品）名称：XX工程签字表XXXXXXXX工程检测技术有限公司2020年3月23日1概述------------------------------------------------------------- 11.1项目概况 (1)1.2检测依据 (3)1.3检测仪器设备 (3)1.4主要检测人员 (4)2检测内容和方法--------------------------------------------------- 42.1工程实体检测 (4)2.2外观检查 (5)3桥梁工程检测成果------------------------------------------------- 63.1鸳鸯坝公路桥桥梁工程实体检测 (6)3.2鸳鸯坝公路桥外观检查 (10)4检测结果________________________________________________________ 134.1桥梁工程实体检测结果汇总 (13)4.2外观检测结果汇总 (14)5结论与建议------------------------------------------------------ 145.1结论 (14)6附表工程质量评定表---------------------------------------------- 15 7附件现场检测工作展示-------------------------------------------- 19检测报告摘要1概述1.1 项目概况XX 桥位于沙溪乡，跨越区内小溪。
桥梁工程交工验收检测报告
桥梁工程交工验收检测报告一、项目基本信息1.项目名称：XXX桥梁工程2.建设单位：XXX公司3.施工单位：XXX公司4.建设地点：XXX市5.工程规模：XXX米/宽，XXX米/长6.施工起止时间：XXXX年X月X日-XXXX年X月X日二、工程概况1.工程内容：本工程为桥梁工程，主要包括XXX部分、XXX部分和XXX部分。
XXX 部分为主桥，采用XXX设计方案，XXX材料，XXX施工工艺。
XXX部分为XX支座，采用XXX设计方案，XXX材料，XXX施工工艺。
XXX部分为XXX 辅桥，采用XXX设计方案，XXX材料，XXX施工工艺。
2.施工质量：本工程的施工过程中，严格按照施工图纸和设计要求进行施工，各项工程质量达到了设计标准，在整个施工过程中未发生重大质量事故，并且合理使用了各项检验设备和材料，确保了工程的质量和安全性。
3.环境保护：本工程的施工过程中，严格遵守了环境保护相关法律法规，采取了一系列的环境保护措施，如：对施工现场进行临时封闭、喷洒水雾、覆盖防尘布等，有效减少了对周边环境的影响，并且定期进行了环境监测。
三、验收检测情况1.主要检测内容：本工程的验收检测主要包括以下内容：(1)结构稳定性检测：对主桥的抗风、抗震能力进行测试及评估，确保结构的稳定性。
(2)荷载能力检测：对主桥的荷载承载能力进行测试及评估，确保桥梁能够承载设计荷载。
(3)桥面平整度检测：对桥面的平整度进行检测，确保车辆通行的平稳性。
(4)水泥混凝土强度检测：对水泥混凝土强度进行测试，确保材料的质量符合相关标准。
2.检测结果与评价：经过对以上内容的检测，得到以下结果与评价：(1)结构稳定性良好：主桥的抗风、抗震能力均符合设计要求，能够满足正常使用和防灾要求。
(2)荷载能力合格：主桥的荷载承载能力符合设计要求，能够承载设计荷载，保证桥梁的正常使用。
(3)桥面平整度良好：主桥的桥面平整度符合国家标准要求，能够保证车辆通行的平稳性和安全性。
年度桥梁检测报告范本填写
年度桥梁检测报告范本填写1. 概述本报告对XXXX年度的桥梁检测结果进行全面总结和分析。
通过对桥梁的结构、材料、损伤情况、安全性等方面的评估，旨在提供给相关单位全面了解桥梁的当前状况和未来维护计划。
2. 检测对象被检测的桥梁具体信息如下：- 桥梁名称：xxxx桥- 桥梁位置：xxxx市xxxx区- 建成年份：xxxx年- 桥梁类型：xxxx型桥梁- 桥梁主要材料：xxxx材料- 桥梁设计荷载：xxxx3. 桥梁基本情况桥梁结构主要包括上部结构、下部结构和基础等部分。
下面是对各部分的基本情况进行简要介绍。
3.1 上部结构上部结构是承载交通荷载的重要组成部分，包括桥面、桥面铺装、人行道、栏杆及桥面排水系统等。
3.1.1 桥面桥面由xxxx材料制成，桥面铺装采用xxxx铺装。
在本年度检测过程中，没有发现较大的开裂、脱落等问题。
需要注意的是部分区域出现轻微凹陷，需要随时维护。
3.1.2 人行道人行道采用xxxx材料铺设，并设置栏杆。
本年度检测发现，部分区域的人行道出现较大裂缝，需要尽快修补以确保行人的通行安全。
3.1.3 桥面排水系统桥面排水系统设计合理，正常使用情况下可以有效排除雨水。
在本年度检测中，发现部分排水沟存在堵塞现象，需进行清理。
3.2 下部结构下部结构是桥梁的支撑和传力系统，主要包括桥墩、桥台、桥基等组成部分。
3.2.1 桥墩桥墩由xxxx材料建造，共设置x个桥墩。
在检测中，发现x号桥墩存在明显水平位移，可能涉及结构安全问题，需进行进一步的结构分析和维修。
3.2.2 桥台桥台是连接桥梁和桥墩的组成部分。
本次检测中发现，x号桥台存在较大的裂缝和鼓包，需及时修复。
3.2.3 桥基桥基是支撑桥梁的地基部分。
通过本次检测，未发现明显的土质沉降或软弱问题，显示桥基的稳定性良好。
3.3 其他此处根据检测对象的具体情况，列举其他相关部分，并描述其基本情况。
4. 损伤情况本次检测发现了桥梁的各类损伤，主要包括以下几个方面：4.1 裂缝和鼓包- x号桥墩存在裂缝，需进行进一步的结构分析和维修。
桥梁检测报告三篇

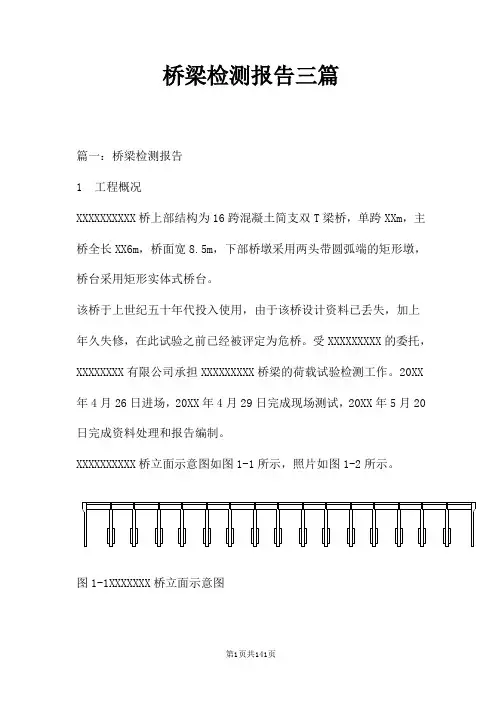

桥梁检测报告三篇篇一：桥梁检测报告1工程概况XXXXXXXXXX桥上部结构为16跨混凝土简支双T梁桥，单跨XXm，主桥全长XX6m，桥面宽8.5m，下部桥墩采用两头带圆弧端的矩形墩，桥台采用矩形实体式桥台。
