电厂仓泵干除灰气力输送系统的PLC控制详述

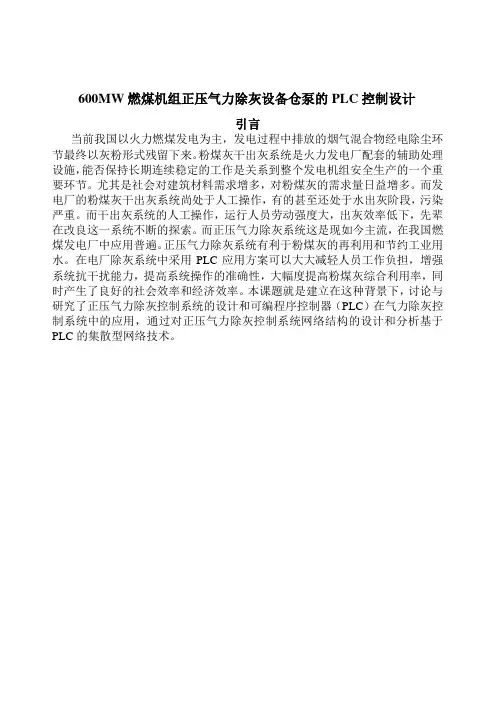

600MW燃煤机组正压气力除灰设备仓泵的PLC控制设计
600MW燃煤机组正压气力除灰设备仓泵的PLC控制设计引言当前我国以火力燃煤发电为主，发电过程中排放的烟气混合物经电除尘环节最终以灰粉形式残留下来。
粉煤灰干出灰系统是火力发电厂配套的辅助处理设施，能否保持长期连续稳定的工作是关系到整个发电机组安全生产的一个重要环节。
尤其是社会对建筑材料需求增多，对粉煤灰的需求量日益增多。
而发电厂的粉煤灰干出灰系统尚处于人工操作，有的甚至还处于水出灰阶段，污染严重。
而干出灰系统的人工操作，运行人员劳动强度大，出灰效率低下，先辈在改良这一系统不断的探索。
而正压气力除灰系统这是现如今主流，在我国燃煤发电厂中应用普遍。
正压气力除灰系统有利于粉煤灰的再利用和节约工业用水。
在电厂除灰系统中采用PLC应用方案可以大大减轻人员工作负担，增强系统抗干扰能力，提高系统操作的准确性，大幅度提高粉煤灰综合利用率，同时产生了良好的社会效率和经济效率。
本课题就是建立在这种背景下，讨论与研究了正压气力除灰控制系统的设计和可编程序控制器（PLC）在气力除灰控制系统中的应用，通过对正压气力除灰控制系统网络结构的设计和分析基于PLC的集散型网络技术。
目录1．火力发电厂气力除灰系统基本类型------------------------------------22.火力发电厂气力除灰技术基础---------------------------------42.1 气力输送管道中颗粒的运动状态-------------------------------------42.2气力除灰技术特点--------------------------------------42.3 正压气力除灰系统具有的技术特点---------------------------------53 600MW燃煤机组正压气力除灰系统概述--------------------------------------63.1正压气力除灰的设备--------------------------------------63.2正压浓相气力输送系统典型工作流程----------------------64正压气力除灰设备工作原理及结构-------------------------------------------------94.1圆顶阀------------------------------------------------94.1.1圆顶阀控制--------------------------------------------------94.1.2圆顶阀工作步骤----------------------------------------------94.2 仓泵--------------------------------------------------104.2.1M D泵-----------------------------------------------------114.2.2 MD泵的分类及组成---------------------------------------------------------124.2.3 MD泵运行条件-----------------------------------------------124.2.4触发输送循环条件--------------------------------------------134.3 本课题设计的MD泵--------------------------------------------------------- 134.3.1 本课题设计的MD泵工作步骤-------------------------------------134.3.2 程序自动疏通------------------------------------------------154.3.3 联锁和保护-----------------------------------------------------------------------------155仓泵的PL C控制设计-------------------------------------------175.1 S7-200介绍-------------------------------------------175.2 MCGS介绍---------------------------------------------185.3 P LC工艺流程图----------------------------------------205.4I/O测点---------------------------------------------215.5P L C程序的编写----------------------------------------225.6M C G S图控制面版图-------------------------------------376 结束语--------------------------------------------------------------------387 参考资料--------------------------------------------------------------------------------39摘要正压气力除灰气源压力相对较高，输灰浓度高，输送距离远，系统环节较少，简单可靠在我省火力发电厂广泛应用。
气力输灰(真空清扫)系统运行原理操作手册
气力除灰系统及设备运行、操作、维护手册一、概述正压气力除灰系统设计，根据《火力发电厂除灰设计技术规程 (DL/T5142-2002)》的要求，采用瑞典菲达公司和澳大利亚ABB公司浓相气力输灰技术，结合我厂十多年来的气力输送实践经验,按照“切实可行,节省投资，确保系统长期稳定、可靠运行”为原则。
系统采用LD型（或L型）浓相气力输送泵作为输送设备、螺杆式空气压缩机作为主要动力源，配备灰库系统及输灰管道等。
二、力除灰系统的运行及操作1.仓泵部分1.1仓泵的组成仓泵一般由进料阀、加压阀、吹堵阀、输送阀及泵体和管路等组成，其控制气源采用输送用气源（也可以单独设置）。
其系统见下图（图一为单泵制输送系统，图二为多泵制输送系统）。
在图一中,压缩气源从DN40球阀（图中序号1）进入,分成二路气,其中一路经气源处理两联件（图中序号8-2）进入就地控制箱，在程控柜的控制下,通过就地控制箱内部的电磁阀对各阀门进行控制；另一路气通过节流阀（图中序号2）和减压阀（图中序号3）后作为输送气源。
气源的压力及泵内的料位和压力通过传感器送入程控柜。
在仓泵的上部设置了进料阀（图中序号9）和输送阀（图中序号10）及料位计（图中序号17）等，在仓泵的下部设置了气化装置（图中序号16），另外对气源压力监控设置了压力变送器（图中序号15）。
图一图二1.2仓泵输送原理气力输送泵在本系统中主要用于粉煤灰的输送，它自动化程度高，利用PLC控制整个输送过程实行全自动控制。
主要由进料装置、气动出料阀、泵体、气化装置、管路系统及阀门组成。
仓泵输送过程分为四个阶段：进料阶段：仓泵投入运行后进料阀打开，物料自由落入泵体内，当料位计发出料满信号或达到设定时间时，进料阀自动关闭。
在这一过程中，料位计为主控元件，进料时间控制为备用措施。
只要料位到或进料时间到，都自动关闭进料阀。
流化加压阶段：泵体加压阀打开，压缩空气从泵体底部的气化室进入，扩散后穿过流化床，在物料被充分流化的同时，泵内的气压也逐渐上升。
仓泵气力输灰系统关联设备的调试、运行、维护说明(4)

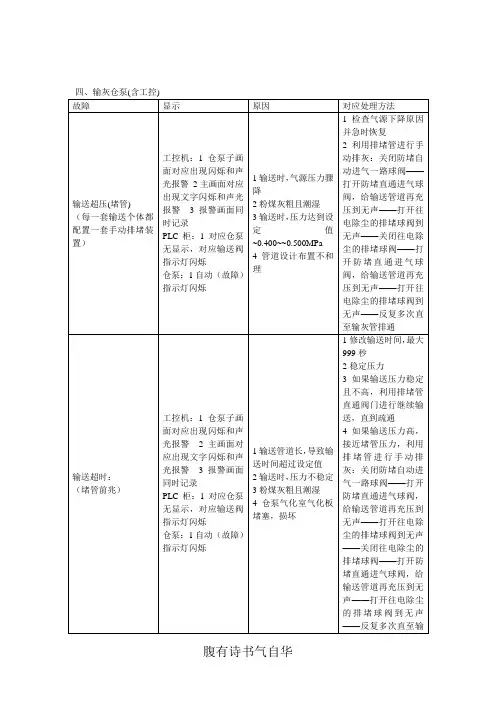

四、输灰仓泵(含工控)故障显示原因对应处理方法输送超压(堵管)（每一套输送个体都配置一套手动排堵装置）工控机：1 仓泵子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应仓泵无显示，对应输送阀指示灯闪烁仓泵：1自动（故障）指示灯闪烁1输送时，气源压力骤降2粉煤灰粗且潮湿3输送时，压力达到设定值~0.400~~0.500MPa4管道设计布置不和理1检查气源下降原因并急时恢复2利用排堵管进行手动排灰：关闭防堵自动进气一路球阀——打开防堵直通进气球阀，给输送管道再充压到无声——打开往电除尘的排堵球阀到无声——关闭往电除尘的排堵球阀——打开防堵直通进气球阀，给输送管道再充压到无声——打开往电除尘的排堵球阀到无声——反复多次直至输灰管排通输送超时：（堵管前兆）工控机：1 仓泵子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应仓泵无显示，对应输送阀指示灯闪烁仓泵：1自动（故障）指示灯闪烁1输送管道长，导致输送时间超过设定值2输送时，压力不稳定3粉煤灰粗且潮湿4仓泵气化室气化板堵塞，损坏1修改输送时间，最大999秒2稳定压力3如果输送压力稳定且不高，利用排堵管直通阀门进行继续输送，直到疏通4 如果输送压力高，接近堵管压力，利用排堵管进行手动排灰：关闭防堵自动进气一路球阀——打开防堵直通进气球阀，给输送管道再充压到无声——打开往电除尘的排堵球阀到无声——关闭往电除尘的排堵球阀——打开防堵直通进气球阀，给输送管道再充压到无声——打开往电除尘的排堵球阀到无声——反复多次直至输灰管排通5检查气化室，清洗或更换气化板气源低压工控机：1 仓泵子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应仓泵无显示，气源指示灯闪烁仓泵：1自动（故障）指示灯闪烁1空压机损坏2气源低于设定压力3压力传感器没有测压1检查空压机2同上3检查传感器是否损坏（检修或更换传感器），传感器有无电压或电流（无：更换熔芯）4检查测压装置是否损坏（皮管是否堵塞，滤网是否堵塞）加压超时工控机：1 仓泵子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应仓泵无显示，对应加压阀指示灯闪烁仓泵：1自动（故障）指示灯闪烁1无气源导至加压时间超过设定值2加压阀损坏3电磁阀损坏4进料阀关闭不严5输送阀关闭不严6测压滤网堵塞1检查空压机2检修或更坏加压阀3检修或更换电磁阀4检修，更换进料电磁阀或密封垫或气缸5检修或更换输送电磁阀或输送气动双闸板或气缸6清洗或更换滤网板料位失灵工控机：1 仓泵子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应仓泵无显示，仓泵料位指示灯闪烁仓泵：1自动（故障）指示灯闪烁1料位计在输送完后仍有料位信号1按照说名书重新调整料位计2更换料位计料位监控PLC柜：1对应仓泵料位指示灯闪烁1仓泵在监控计数内以时间输送1修改料位监控计数2延长进料时间灰库高高料位工控机：1 灰库子画面对应出现闪烁和声光报警2主画面对1有料满信号2料位计故障1灰库接收仓满，立即执行系统退出，点击系统退出应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应高高料位指示灯闪烁2检修或更换料位计灰库高料位工控机：1 灰库子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应高料位指示灯闪烁同上同上灰库布袋除尘器工控机：1 灰库子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应除尘器指示灯闪烁1灰仓内压力过高1排放灰仓压力2布袋除尘器自动排气泻压灰库切换阀（开不到位报警，关不到位报警）工控机：1 灰库子画面对应出现闪烁和声光报警2主画面对应出现文字闪烁和声光报警3报警画面同时记录PLC柜：1对应切换阀指示灯闪烁1气控电磁阀损坏2无气源3磁控限位开关没有到位（切换阀没全部打开）4磁控限位开关损坏1更换或检修电磁阀2恢复气源3调节限位开关位置4更换或检修磁控限位开关注1工作原理详见说明书2 电器接线详见电器图纸3 管道分布详见系统总图4 电磁阀靠近线圈的为得电出气，电磁阀型号一般常用有：4V210，4V310，4V410等5 压力控制数显表调节详见说明书兰亭序永和九年，岁在癸丑，暮春之初，会于会稽山阴之兰亭，修禊事也。

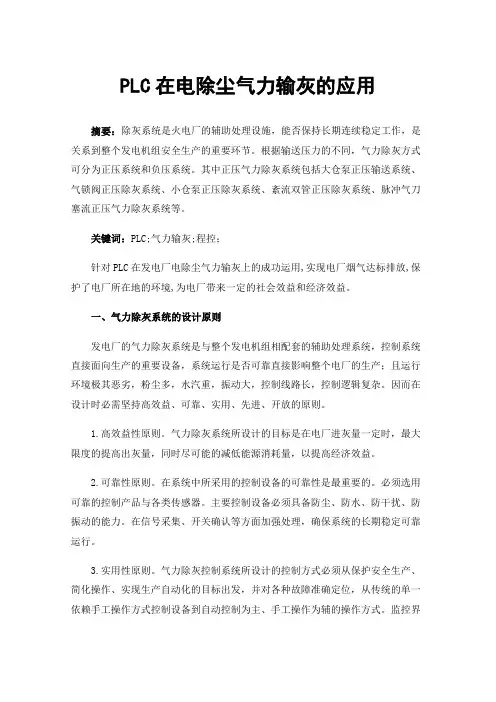

PLC在电除尘气力输灰的应用
PLC在电除尘气力输灰的应用摘要：除灰系统是火电厂的辅助处理设施，能否保持长期连续稳定工作，是关系到整个发电机组安全生产的重要环节。
根据输送压力的不同，气力除灰方式可分为正压系统和负压系统。
其中正压气力除灰系统包括大仓泵正压输送系统、气锁阀正压除灰系统、小仓泵正压除灰系统、紊流双管正压除灰系统、脉冲气刀塞流正压气力除灰系统等。
关键词：PLC;气力输灰;程控；针对PLC在发电厂电除尘气力输灰上的成功运用,实现电厂烟气达标排放,保护了电厂所在地的环境,为电厂带来一定的社会效益和经济效益。
一、气力除灰系统的设计原则发电厂的气力除灰系统是与整个发电机组相配套的辅助处理系统，控制系统直接面向生产的重要设备，系统运行是否可靠直接影响整个电厂的生产；且运行环境极其恶劣，粉尘多，水汽重，振动大，控制线路长，控制逻辑复杂。
因而在设计时必需坚持高效益、可靠、实用、先进、开放的原则。
1.高效益性原则。
气力除灰系统所设计的目标是在电厂进灰量一定时，最大限度的提高出灰量，同时尽可能的减低能源消耗量，以提高经济效益。
2.可靠性原则。
在系统中所采用的控制设备的可靠性是最重要的。
必须选用可靠的控制产品与各类传感器。
主要控制设备必须具备防尘、防水、防干扰、防振动的能力。
在信号采集、开关确认等方面加强处理，确保系统的长期稳定可靠运行。
3.实用性原则。
气力除灰控制系统所设计的控制方式必须从保护安全生产、简化操作、实现生产自动化的目标出发，并对各种故障准确定位，从传统的单一依赖手工操作方式控制设备到自动控制为主、手工操作为辅的操作方式。
监控界面全部采用中文显示，操作上和传统的WINDOWS系统操作习惯尽量一致，且所有测量信号反应准确、响应快。
4.先进性原则。
随着控制技术、计算机技术及网络通讯技术的发展，现代控制设备提供了更加先进、成熟和强大的控制功能。
气力除灰控制系统应采用这些最新成果，如PLC技术、现场总线技术、分布式I/O技术等，利用这些先进技术来对生产管理进行优化。
电厂气力除灰系统PLC控制
一
ＰＬ 的 定 义 ｃ
化 生 产 管 理 对 设 备要 求 的提 高 Ｐ Ｃ控 制 方 案 本 身 的 劣 势 也 逐 渐 暴 露 Ｌ
可 编 程 控 制 器 （ｒｇａ Ｐｏｒｍｍａｌ ｏｔ ｌ ｒ是 计 算 机 家 族 中 的 一 员 ， 出来 ， 于 Ｐ Ｃ 自身 不 具 备 大 量 数 据 的 存 储 和 显 示 功 能 ， 以 无 法 满 ｂｅＣ ｎｒ ｌ ） ｏｅ 由 Ｌ 所 是 为 工 业 控 制 应 用 而 设 计 制 造 的 。 国际 电 工 委（ Ｃ 先 后 颁 布 了 Ｐ Ｃ 足 对 系 统 信 息 进 行更 进 一步 处 理 的 要 求 ， 统 运 行 状 态 的监 视 画 面 也 Ｉ ） Ｅ Ｌ 系 标 准 草 案 第 一 稿 ． 二 稿 ， 在 １８ 第 并 ９ ７年 ２月通 过 对 它 的 定 义 ：可 编 程 不 够 生 动 ， 不 具 备 报 警信 息 的详 细提 示 等 功 能 。 “ 且 控 制器 是 一 种 数 字 运 算 操 作 电 子 系 统 ，专 为 在 工 业 环 境 应 用 而 设 计
现 场
及 其有 关 外 部 设 备 ， 按 易 于 与 工 业 控 制 系 统 联 成 一个 整 体 ， 于 扩 都 易 充其 功 能 的原 则 设 计 的 。
二 、 力输 送 技 术 定 义 及 其 发 展 气
气 力 输 送 是 以 压 缩 空 气 （ 其 它 气 体 ） 载 体 ， 粉 粒 状 物 料 在 一 或 为 与 定 混 合 比 的情 况 下 ． 在密 闭 管 道 内通 过 气 力 由一 处 送 往 另 一 处 的输 送 方式。
维普资讯
科技信息

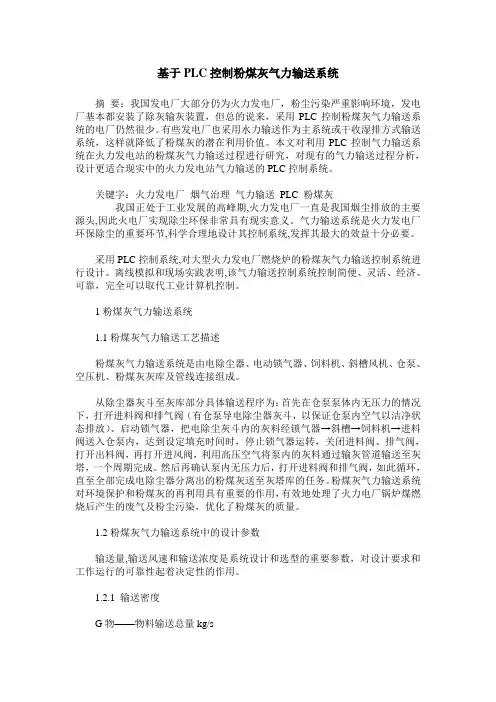

基于PLC控制粉煤灰气力输送系统
