发电机微机复合压启动的过电流保护原理及整定方法

合集下载

复合电压启动的过电流保护工作原理

复合电压启动的过电流保护工作原理1. 引言哎，大家好！今天我们来聊聊一个可能听起来有点高大上的话题——复合电压启动的过电流保护。

别急，别被这些术语吓到，这其实就是为了保护电气设备免受过电流的伤害，确保它们可以安全稳定地运行。

想象一下，你的电器像是你家里的宠物，如果你不管它们，随意过量喂食，早晚得出事对吧？所以，咱们今天就来聊聊如何通过电气世界里的“过度保护”来避免设备的“宠物病”。

2. 过电流保护的基本概念2.1. 说到电流，咱们知道电流就是流过电线的电能，就像水流过水管一样。

但有时候，这个电流就像调皮的小孩子，不按规矩来，突然冒出来个大流量，结果弄得电线发热甚至烧坏。

为了避免这种“电流暴走”的情况，我们就需要过电流保护来拯救我们的电器。

2.2. 过电流保护其实就像是在你家电器的身上装了一个“警报器”，当电流过大时，这个警报器就会发出警告声，甚至直接把电器切断电源，防止设备被烧坏或者出现其他故障。

这种保护的方式就好比你给你的宠物安装了个健康监测器，一旦宠物生病，你能第一时间发现并采取措施。

3. 复合电压启动的工作原理3.1. 复合电压启动，听起来是不是有点拗口？其实，它就是在过电流保护里加了一层“安全网”，用来增强保护效果。

具体来说，复合电压启动是指当电气设备启动时，会经过一个“检查点”，这个检查点就是看设备启动时的电压和电流是否正常。

就好比你去饭店吃饭，服务员会先给你上水，看看你点的菜和你想要的是否一致，然后才会正式上菜。

这样，确保你吃到的菜品不会太辣或者太咸，就像设备在启动前经过的这道检查，确保它的电压和电流在安全范围内。

3.2. 在复合电压启动的过程中，如果设备的电压和电流不正常，系统就会自动做出反应，比如延时启动或者限制电流等，确保设备能以安全的方式启动。

这样一来，即便设备启动时有些“小问题”，也不会立马出事，就像你在吃饭时，服务员会根据你的口味调整菜肴，避免你吃到不合口味的食物。

这个复合电压启动的机制，可以说是电气保护里的“贴心小棉袄”，确保设备不被损坏。

fbz整定

WFBZ-01微机发变组保护整定一、发电机保护1 发电机差动保护整定原则：启动电流按躲过最大负荷下差动回路中的不平衡电流来整定，在外部最大故障电流时，继电器应可靠制动，不动作。

1.1启动电流I q ：I q =n l 1×K k ×K fzq ×K tx ×f i ×I e f .=K k ：可靠系数，取1.5K fzq ：非周期分量系数，取1K tx ：CT 同型系数，取0.5f i：CT 最大百分比误差，取0.1I ef .：发电机额定电流 1.2比率制动系数K ：取：Ｉzd.*＝1.051.4制动特性（S 点确定）：由最大外部电流下的不平衡电流决定，S T ＝Ｋk ×Ｋfzq ×Ｋtx ×f i ×Ｉd.w.max /I b＝1.5×2.0×0.5×0.1×61.8/10.19. ＝0.91这样，由P 、Q 、S 三点就确定了比率制动特性曲线。

1.5灵敏度校验根据发电机孤立运行时机端两相短路校验Ｉdf.min ＝3×Ｉj ／（X 1＋X 2）＝3×2.749／（0.04448+0.0453）＝53.04KAＩdf.min.*＝53.04/10.19＝5.2Ｉdz.j*＝I dz.j.min.*＋Ｋzd I zd＝0.2＋0.4×5.2＝2.3A则：Ｋlm ＝I df.min ／Ｉdz.j*＝5.2／2.3＝2.3>2 合格！3.转子一、二点接地ZJ －2、ZJ －33.1一点接地：依据发电机说明书取：Rdz=153.2转子二点接地：采用电桥平衡原理，当发生一点接地后，现场调平衡。

4.发电机失磁保护ZK －1、ZY －1、DY －14.1阻抗判据发电机从失磁开始到稳态异步运行，经过了三个阶段，1）失磁后到失步前；2）临界失步点；3）失步后的稳态异步运行阶段。

发电机对称过负荷保护原理及整定.

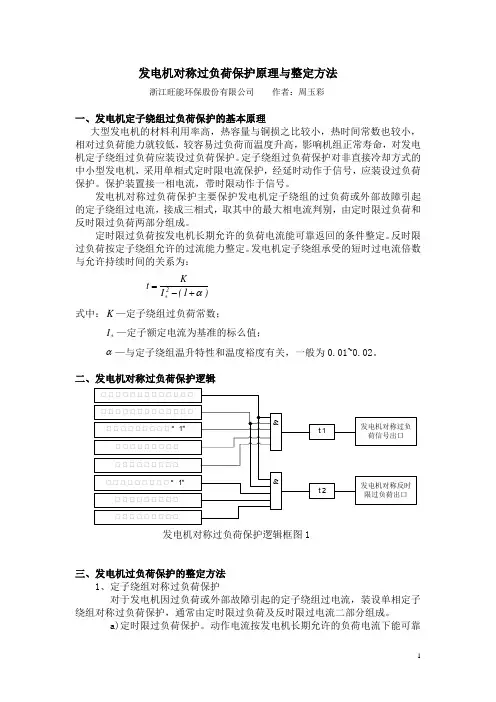

发电机对称过负荷保护原理与整定方法浙江旺能环保股份有限公司作者：周玉彩一、发电机定子绕组过负荷保护的基本原理大型发电机的材料利用率高，热容量与铜损之比较小，热时间常数也较小，相对过负荷能力就较低，较容易过负荷而温度升高，影响机组正常寿命，对发电机定子绕组过负荷应装设过负荷保护。

定子绕组过负荷保护对非直接冷却方式的中小型发电机，采用单相式定时限电流保护，经延时动作于信号，应装设过负荷保护。

保护装置接一相电流，带时限动作于信号。

发电机对称过负荷保护主要保护发电机定子绕组的过负荷或外部故障引起的定子绕组过电流，接成三相式，取其中的最大相电流判别，由定时限过负荷和反时限过负荷两部分组成。

定时限过负荷按发电机长期允许的负荷电流能可靠返回的条件整定。

反时限过负荷按定子绕组允许的过流能力整定。

发电机定子绕组承受的短时过电流倍数与允许持续时间的关系为：)1(I Kt 2*α+-=式中：K —定子绕组过负荷常数；*I —定子额定电流为基准的标么值；α—与定子绕组温升特性和温度裕度有关，一般为0.01~0.02。

二、发电机对称过负荷保护逻辑发电机对称过负荷保护逻辑框图1三、发电机过负荷保护的整定方法1、定子绕组对称过负荷保护对于发电机因过负荷或外部故障引起的定子绕组过电流，装设单相定子绕组对称过负荷保护，通常由定时限过负荷及反时限过电流二部分组成。

a)定时限过负荷保护。

动作电流按发电机长期允许的负荷电流下能可靠返回的条件整定Iop=Krel×Ign/Kr n a(1) 式中：K rel——可靠系数，取1.05；Kr——返回系数，取0.85～0.95，条件允许应取较大值；na——电流互感器变比；Ign——发电机额定电流。

保护延时(躲过后备保护的最大延时)动作于信号或动作于自动减负荷。

b)反时限过电流保护。

反时限过电流保护的动作特性，即过电流倍数与相应的允许持续时间的关系，由制造厂家提供的定子绕组允许的过负荷能力确定。

发电机过流保护原理

发电机过流保护原理
当发电机的负载过大或出现短路故障时，电流会迅速超过正常工作范围，可能对发电机和相关设备造成严重损坏甚至引发危险。

为了保护发电机和其他设备的安全运行，通常采用过流保护装置。

发电机过流保护的原理是基于电流传感器。

在电流传感器的作用下，通过检测发电机输出的电流大小，当电流超过设定的阈值时，过流保护装置会迅速启动保护动作，包括切断电源或对电流进行限制，以保护发电机和周边设备的安全。

在发电机过流保护中常见的保护装置包括熔断器、断路器和电子保护器。

熔断器通过一个或多个熔断元件，当电流超过其额定值时，熔断元件熔断断开电路，切断电流。

断路器则通过触发器机构，在电流超过设定阈值时，触发断开电流的机构，起到切断电流的作用。

电子保护器利用电子元器件来监控电流并进行保护。

它通常采用电流传感器来测量电流大小，然后将测量值与设定的阈值做比较，并快速作出保护决策。

电子保护器可以实现过电流、短路、过温等多种保护功能，且反应速度快、准确性高。

除了以上的保护装置，还可以采用相对电流保护、差动电流保护等方式进行发电机过流保护。

相对电流保护是通过检测电流之间的差值，一旦差值超过限定范围，即判断为过流情况，进行保护动作。

差动电流保护是通过比较发电机输入端和输出端的电流差值，当差值超过阈值时，启动保护动作。

综上所述，发电机过流保护通过电流传感器测量电流大小，并与设定阈值进行比较，一旦检测到电流超过阈值，保护装置会迅速启动保护动作，切断电流或限制电流，以保护发电机和相关设备的安全运行。

发电机励磁绕组过负荷保护原理与整定方法

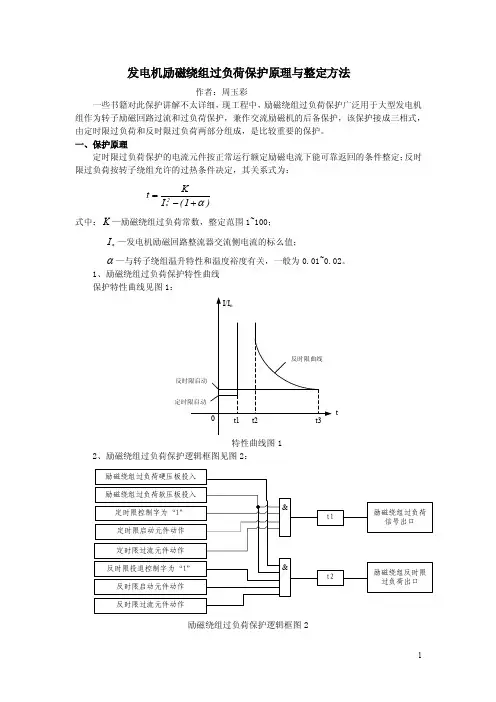

发电机励磁绕组过负荷保护原理与整定方法作者：周玉彩一些书籍对此保护讲解不太详细，现工程中，励磁绕组过负荷保护广泛用于大型发电机组作为转子励磁回路过流和过负荷保护，兼作交流励磁机的后备保护，该保护接成三相式，由定时限过负荷和反时限过负荷两部分组成，是比较重要的保护。

一、保护原理定时限过负荷保护的电流元件按正常运行额定励磁电流下能可靠返回的条件整定；反时限过负荷按转子绕组允许的过热条件决定，其关系式为：)1(I Kt 2*α+-=式中：K —励磁绕组过负荷常数，整定范围1~100；*I —发电机励磁回路整流器交流侧电流的标么值；α—与转子绕组温升特性和温度裕度有关，一般为0.01~0.02。

1、励磁绕组过负荷保护特性曲线保护特性曲线见图1：t2、励磁绕组过负荷保护逻辑框图见图2：励磁绕组过负荷保护逻辑框图23、励磁绕组过负荷启动条件：当励磁回路相电流大于反时限启动整定值时，启动元件动作。

二、励磁绕组过负荷（过流）保护整定方法1、定时限过负荷保护的电流元件按正常运行额定励磁电流下能可靠返回的条件整定。

保护配置在交流侧，对于大型发电机组，转子绕组过负荷保护的电流通常取自TA 的二次电流，此时，应要考虑交流电流变换直流电流的整流比系数com K 。

三相桥式整流的com K 可取0.816I I fd ~=(fd I 为励磁电流，~I 为交流电流)；三相可控硅整流的com K 可取0.83～0.87。

1、励磁额定二次电流 TAT grncom op n n I K =I式中： com K 为整流比系数，取0.83～0.87；grn I 为发电机一次额定励磁电流\TA n 为电流互感器变比；n t 为励磁电压互感器变比。

2、定时限保护。

2.1动作电流整定： I AI..2r OPrel K I K =式中：rel K 为可靠系数，取1.05；r K 为返回系数，取0.85～0.95； 2.2延时报警 t op =15s 。

发电机的保护原理的介绍

• •
•
低电压元件的作用在于区别是过负荷还是由于故障引起的过电流。 B 复合电压启动的过电流保护。复合电压启动是指负序电压和单元件相间电压共同启动过电流保护。发电机复合电压过流保护的整定 2. 发电机定子接地保护
• •
• •
• •
Байду номын сангаас
发电机定子接地的危害当发电机定子绕组与铁芯间的绝缘损坏将引起定子绕组的单相接地短路。如果发电机的中性点是绝缘不接地的，此时接地点的接地电流是发电机电压系统的电容电流。该电流较大时非但会烧伤定子绕组的绝缘还会烧损铁芯，甚至会将多层铁芯叠片烧接在一起在故障点形成涡流，使铁芯进一步加速熔化，导致铁芯严重损伤。
/
•
其电流取自发电机中性点或机端的电流互感器，电压取自机端电压互感器的相间电压，在发电机并网前发生故障时，保护装置也能动作。在发电机发生过负荷时，过电流元件可能动作，但因这时低电压元件不动作，保护被闭锁。发电机的后备保护方式
•
•
•
发电机的后备保护主要有低阻抗保护、低电压启动的过电流保护、复合电压启动的过电流保护等。 A 低电压启动的过电流保护。发电机低压启动的过流保护的电流继电器，接在发电机中性点侧三相星形连接的电流互感器上，电压继电器接在发电机出口端电压互感器的相间电压上，在发电机投入前发生故障时，保护也能动作。
•
•
为确保发电机的安全，不应使发电机的单相接地短路发展成相间短路或匝间短路，因此应该使单相接地故障处不产生电弧或者使接地电弧瞬间熄灭。这个不产生电弧的最大接地电流被定义为发电机单相接地的安全电流，该电流与发电机的额定电压有关。当单相接地电流小于安全电流时，定子接地保护动作后只发信号而不跳闸。调度人员应转移负荷、平稳停机，以免再发生另一点接地形成很大的短路电流而烧坏发电机。当单相接地电流大于安全电流时，定子接地保护应动作于跳闸。

复合电压启动的过电流保护

复合电压启动的过电流保护
1．复合电压启动的过电流爱护的原理接线
如下图所示。

2．爱护组成
电流元件、电压元件（含负序电压继电器KVN和低电压继电器KV）、时间元件。

3．装置动作状况
（1）当发生不对称短路时，故障相电流继电器动作，同时负序电压继电器动作，其动断触点断开，致使低电压继电器KV失压，动断触点闭合，起动闭锁中间继电器KM。

相电流继电器通过KM常开触点起动时间继电器KT，经整定延时起动信号和出口继电器，将变压器两侧断路器断开。

（2）当发生对称短路时，由于短路初始瞬间也会消失短时的负序电压，KVN也会动作，使KV失去电压。

当负序电压消逝后，KVN返回，动断触点闭合，此时加于KV线圈上的电压已是对称短路时的低电压，只要该电压小于低电压继电器的返回电压KV不致于返回，而且KV的返回电压是其起动电压的Kre（大于1）倍，因此，电压元件的灵敏度可提高Kre倍。

复合电压启动的过流爱护在对称短路和不对称短路时都有较高的灵敏度。

4．负序电压继电器的起动电压整定
负序电压继电器的起动电压按躲开正常运行状况下负序电压滤过器输出的最大不平衡电压整定。

依据运行阅历，取：
5．复合电压启动的过电流爱护的优点
(1)由于负序电压继电器的整定值较小，因此对于不对称短路，其灵敏系数较高。

(2)对于对称短路，电压元件的灵敏性可提高1.15～1.2倍。

(3)由于爱护反应负序电压，因此对于变压器后的不对称短路，与变压器的接线方式无关。

复合电压启动的过电流保护

复合电压启动的过电流保护（1）复合电压启动的过电流保护Ⅰ段动作电流 I opI按以下两个条件选取。

第一，按躲过变压器高压侧三相短路时流过的最大三相短路电流I (3)整定。

K . max(3) 1.978103525I opI KrelIK .max1.32013.4999 AnTA5000式中： K rel为可靠系数，取 1.3 ； n TA为过电流保护用 CT变比。

第二，按躲过振荡时流过保护的最大振荡电流Isw.max整定。

Isw.max2S BX d"XTX1.min3U N2100093.726kA 0.3060.250.06320I opIIsw.max1.293.72610322.494A Krel nTA5000由于振荡电流较大，动作电流按第一个条件整定，取I opI13.4999A ，时间取t12s 。

（ 2）复压过流保护Ⅱ段动作电流 I opII按躲过变压器额定电流整定。

I opII Krel I e 1.24.157 5.543A K r0.9式中： K rel为可靠系数，取 1.2 ； K r为返回系数，取 0.85 ～0.95 ； I e为变压器额定电流二次值，与线路相间短路后备保护动作时限配合并符合上级调度下达的限额要求，即： t II t max t ，其中t max为线路相间保护后备段最长动作时限，t 为时间级差，取 0.3 ～ 0.5s 。

复合电压动作值：低电压动作值按躲过低压侧发电机失磁时的最低电压定，一般取不大于 60%U n 。

可取 U op 55%U n 0.55 100 55V （ U n 为额定线电压二次值）。

负序电压动作值按躲过正常运行时出现的不平衡电压整定，不平衡电压值可实测确定。

一般可取 U op.2 (0.06～ 0.08)U n （ U n 为额定相电压二次值）。

故负序动作电压取 Uop.2 0.07U n 0.071004.04V （相电压）3（ 3）灵敏系数校验电流继电器的灵敏系数应按下式校验 :I (K 2.min )KsenIop式中： I (2) 为保护区末端两相金属性短路时流过保护的最小短路电流（二次值），K .min要求 K sen 1.3 （近后备）或 1.2 （远后备）。

复合电压启动的过电流保护工作原理

复合电压启动的过电流保护工作原理说到复合电压启动的过电流保护，咱们不妨先把它拆开来看，就像吃豆腐脑得先分开豆腐和脑一样。

其实这就像是给电器上了双重保险，不怕万一，就怕一万。

复合电压启动，顾名思义，就是启动时需要经过几种电压的考验，而过电流保护则是防止电流超标的保护措施。

它们两个搭配在一起，就像是给电气系统穿上了双层保护衣，确保设备能在正常范围内稳定工作。

1. 复合电压启动原理1.1 什么是复合电压启动？听起来像是高大上的名词，其实简单说就是设备启动的时候，电压得达到几种不同的标准。

就像你去超市买东西，得刷卡、输入密码、还有签名。

电压启动也得经过几个步骤，才能保证设备在一个稳定的状态下启动。

这种方式可以避免因电压不稳定而导致设备运行不正常，减少故障率。

1.2 为什么要用复合电压启动？你想象一下，如果设备一启动就接收到不稳定的电压，可能就像你刚喝完冰水后突然跑步一样，设备的“肚子”受不了就容易出毛病。

复合电压启动就是为了确保设备启动时的电压是稳定且安全的，像给设备加了保护罩一样，不怕突如其来的“冰水”。

2. 过电流保护工作原理2.1 过电流是怎么回事？过电流就好比是电流开了个小差，跑得太快了，超过了设备的承受范围。

想象你吃辣椒，辣得满头大汗，设备也是一样，电流超过了它的极限就会发热、发烧，甚至烧坏。

过电流保护就是在这种情况下“当机立断”，马上切断电流，保护设备不受伤害。

2.2 过电流保护的作用过电流保护的作用就像是给电流装了个“刹车”，确保它不会跑得太快，避免对设备造成损害。

设备就像是我们的小宝贝，不能让它因为一时的失控而遭遇“事故”。

当电流超过设定值，保护装置会迅速反应，像是及时的“救护车”一样，把电流控制在安全范围内，确保设备能够平安无事。

3. 复合电压启动与过电流保护的结合3.1 两者如何搭配？复合电压启动和过电流保护就像是绝配的搭档，一个负责确保设备启动时电压稳定，另一个负责在运行中防止电流超标。

发变组保护原理及配置介绍

发电机过激磁保护(59/81G-A/B) 保护发电机过激磁，即当电压升高和频率降低时工作磁通密度过高引起绝缘
过热老化的保护。
发电机注入式转子一点接地保护(64E-A) 保护检测励磁回路对地绝缘值，如发生一点接地，指示故障点位置及故障点
接地过渡电阻值。机组运行、开机过程及机组停运时注入式保护均应起保护作用。转子一点接地保护装置不允许采用电容分压，该保护装置安装在励磁系统屏柜中。发电机转子一点接地保护(64E-B) 保护采用乒乓切换原理实现，保护检测励磁回路对地绝缘值，如发生一点接地，指示故障点位置及故障点接地过渡电阻值。保护装置安装在励磁系统屏柜中。
注入式定子接地保护装置布置在发电机保护A屏。 2 面主变压器电气量保护屏应完全独立，每个保护屏配置一套完整的主变
压器和高压厂用变压器的主、后备保护装置，能反应主变压器和高压厂用变压器的各种故障及异常状态，并能动作于跳闸或发信号。跳闸信号光纤传输装置主变侧布置在地下厂房高压电缆保护柜内，500kV侧布置在地面GIS楼高压电缆保护柜内，光纤传输装置间均采用独立光缆连接。
发电机注入式定子 100%一点接地保护(64G-A) 保护反应定子 100%绕组一点接地故障，包括发电机中性点附近某点经一定大小的电弧电阻接地或该点绝缘电阻下降至整定值的一点接地故障。机组运行、开机过程及机组停运时注入式保护均应起保护作用。
二、发变组保护配置
发电机 100%定子一点接地保护(64G-B) 采用基波零序与三次谐波电压保护共同组成 100%定子一点接地保护。基波零序过电压保护取机端电压，设两段保护，低定值段带时限动作于信号，高定值段带时限动作于停机。三次谐波电压保护取机端和中性点电压进行三次谐波比较。
故障引起压力过大时，释压器动作，释放油箱内的油压力，并同时动作于发信号。

发电机微机复合压启动的过电流保护原理及整定方法

发电机微机复合压启动的过电流保护原理及整定方法浙江旺能环保股份有限公司作者：周玉彩一、复合压启动的（记忆）过电流保护基本作用原理发电机复压（记忆）过流保护电流元件取发电机中性点侧定子电流，低电压或复合电压取自机端。

保护作发电机、发电机变压器组相间短路故障的后备保护。

1）复合电压元件满足下列条件之一时，复合电压元件动作。

U「：：U op U op为低电压整定值，U1为三个线电压中最小的一个；U2A U2.OP U2.op为负序电压整定值，U2为负序电压（取相电压值）。

2）过流元件过流元件接于电流互感器二次三相回路中，当任一相电流满足下列条件时，保护动作。

I I op l°p为动作电流整定值。

3）TV异常复压闭锁机端TV出现异常时，复合电压是否动作取决于“ TV异常复压闭锁元件”控制字的整定。

“ TV异常复压闭锁元件”控制字的整定及含义：TV异常复压闭锁元件为“ 1”一TV异常后闭锁复压元件判据判别，闭锁保护动作；TV异常复压闭锁元件为“ 0”一TV异常后复压元件满足动作条件，保护为过流保护。

二、复压（记忆）过流保护逻辑框图见图1:发电机复压（记忆）过流保护作为发电机的后备保护，当用于自并励发电机的后备保护时，电流带记忆功能。

复压（记忆）过流保护由复合电压元件、三相过流元件“与”构成，过流的记忆功能可投退。

复压（记忆）过流保护配有两段各一时限，若保护出口跳分段或母联时，应不投入记忆功能。

发电机复压过流保护整定: 1、低电压元件整定：低电压元件为最小线电压，按躲过最低运行电压整定。

1）对于汽轮发电机，动作电压可按下式整定： Uop=0.6Ug n2）对于水轮发电机，动作电压可按下式整定： Uop=0.7Ugn式中Ugn 为发电机机端电压互感器变比。

灵敏系数按主变压器高压侧母线三相短路的条件校验。

Kse n=Uop/l ⑶k.max x Xt式中：I ⑶k.max 为主变高压侧母线金属性三相短路时的最大短路电流;Xt为变压器电抗，取X t = Zt 。

发电机短路故障的后备保护整定

发电机短路故障的后备保护整定李振豹发表于 2006-8-6 10:48:11发电机短路故障后备保护一般有：复合电压闭锁过流保护、对称过负荷及过流保护、不对称过负荷及过流保护、转子过负荷及过流保护、发电机低阻抗保护。

理论分析及实践表明，低阻抗保护不适用于作主设备（发电机和变压器）短路故障的后备保护，而复合电压闭锁过流保护适用于中小机组。

此外，当由接在发电机端的励磁变作为发电机的励磁电源时，复合电压闭锁过流保护的过流元件应具有动作后短时记忆功能。

1、复合电压闭锁过流保护（1）过电流元件：按躲过发电机的额定电流整定。

即：Idz=(Krel/Kr)ININ：发电机的额定电流（TA二次值）Krel：可靠系数，取1.2~1.3。

Kr：返回系数，对于微机型保护装置，取0.95。

（2）复合电压元件1）低电压元件整定：按躲过发电机失磁运行或大型电动机自启动时出现的低电压值来整定，可取（0.65~0.75）UN。

UN为发电机额定电压，TV二次值。

2）负序电压元件：按发电机变压器相邻线路末端故障时负序电压元件有灵敏度来整定；也可按躲过发电机长期运行允许的负序电压值来整定。

若按后者来整定，则：U2dz＝（8%~10%）UN。

（3）动作延时。

发电机复合电压闭锁过流保护的动作时间，应按躲过相邻元件短路后备保护中的最长一级时间来整定。

即t=tmax+t1式中t为动作时间；tmax相邻元件短路后备保护中的最长一级时间；t1时间级差，一般取0.3~0.5s另外，对于有电流元件动作记忆的复合电压闭锁过流保护，电流元件动作后的记忆时间，应考虑相邻线路重合闸时间，不应小于上式计算出的时间。

2、发电机对称过负荷及过流保护在大型汽轮发电机变压器组上，通常采用对称过负荷及反时限动作特性的过电流保护。

实际上，该保护是有定时限过负荷和反时限过电流两部分组成。

（1）定时限过负荷保护。

动作电流按发电机允许的长期运行负荷电流来整定，即：Idz＝(Krel*IN)/Kr式Krel可靠系数；取1.05。

发电机复合电压过流（记忆）保护

发电机复合电压过流（记忆）保护1 保护原理保护反应发电机电压﹑负序电压和电流大小，电流最好取自中性点侧，主要作为发电机相间短路的后备保护。

当发电机为自并励方式时，过流元件应有电流记忆功能。

保护逻辑图见图一：++lca U U gU U 22g a I I gc I I gb I I &t 1t 2信号出口0t 0信号出口＜＞＞＞＞图一发电机复压过流保护逻辑图2 一般信息2.1 输入TA/TV 定义TV 位置名称首端末端对应通道发电机电流I aI b I c发电机机端电压U abU bc U ca2.2 出口信号定义发电机复压过流t1 发电机复压过流t22.3 出口跳闸定义（方式）发电机复压过流t1发电机复压过流t22.4 保护出口压板定义发电机复压过流t1发电机复压过流t2注：对应的保护压板插入，保护动作时发信并出口跳闸；对应的保护压板拔掉，保护动作时只发信，不出口跳闸2.5 定值整定定值名称定值符号定值单位A 电流定值Ig1V 低电压定值UlV 负序电压定值U2g延时t11 S延时t12 S 电流记忆时间tol S2.6 投入保护开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。

（注：该保护投入时其运行指示灯是亮的。

）如果该保护的运行指示灯是暗的，在“投退保护”的子画面点击投入该保护。

2.7 参数监视点击进入发电机复合电压过流保护监视界面，可监视保护的整定值，电流，电压，以及负序电压计算值等信息。

3 保护动作整定值测试3.1 相电流定值测试无电压输入，低电压判据满足，分别输入三相电流，并缓慢增加，直至发电机复合电压过流保护出口动作，记录数据填表：保护整定值(A)A相动作值I A (A)B相动作值I B (A)C相动作值I C (A)3.2 低电压定值测试加某一相电流超过整定值，加CA相电压为额定电压，缓慢降低，直至发电机复压过流保护出口动作，记录数据填表:保护整定值(V)低电压动作值Uca (V)3.3 负序电压定值测试使某一相电流超过整定值，外加三相不平衡电压，直至发电机复压过流保护出口动作，记录数据填表：（注：因为低电压判据和负序电压判据为或门关系，测试负序电压定值时，请将低电压定值改小，再做此项测试）保护整定值(V)负序电压动作值(V)3.4 动作时间定值测试在发电机机端侧突然加1.5倍定值电流，记录动作时间。

复合电压启动的过电流保护工作原理

复合电压启动的过电流保护工作原理复合电压启动的过电流保护工作原理，听起来好像很高大上，但其实它就是为了保护我们家里的电器设备，让它们不会被过电流烧坏。

今天我就来给大家讲讲这个保护器的工作原理，让大家对它有更深入的了解。

我们要知道什么是过电流。

过电流就是电流超过了设备允许的最大值，这样一来，设备就会受到损坏。

比如说，我们家里的电视、空调、冰箱等电器设备都有一个额定电流值，如果我们用太大的插头插入插座，或者电路出现短路等情况，就会导致电流超过额定值，从而引起过电流。

那么，复合电压启动的过电流保护器是怎么工作的呢？其实很简单，它主要由三个部分组成：整流桥、取样电阻和比较器。

整流桥的作用是将交流电转换成直流电；取样电阻则是用来测量电路中的电流大小；比较器则是用来比较取样电阻上的电流值和设定值的大小。

当电路中出现过电流时，整流桥会将交流电转换成直流电，然后通过取样电阻测量出电路中的电流大小。

接着，比较器会将测量到的电流值与设定值进行比较。

如果测量到的电流值大于设定值，那么比较器就会输出一个信号给控制芯片，控制芯片再通过继电器或开关元件来切断电路，从而达到保护设备的目的。

复合电压启动的过电流保护器就是通过测量电路中的电流大小并与设定值进行比较，来实现对设备的保护。

它虽然看起来很复杂，但是作用却非常重要。

如果没有它的保护作用，我们家里的电器设备就有可能被过电流烧坏了。

所以说，我们一定要注意使用安全哦！。

发电机负序过负荷保护原理及整定

发电机负序过负荷保护作为发电机不对称故障和不对称运行时，负序电流引起发电机转子表层过热的保护，可兼作系统不对称故障的后备保护。

保护原理该保护由负序过负荷定时限信号和反时限负序过负荷两部分组成。

负序过负荷定时限信号按发电机长期允许的负序电流下能可靠返回的条件整定。

反时限负序过负荷由发电机转子表层允许的负序过流能力确定。

发电机短时承受负序过电流倍数与允许持续时间的关系式为：222*2I I At ∞-=式中：*2I —为发电机负序电流标么值；∞2I —为发电机长期允许负序电流标么值；A —为转子表层承受负序电流能力的时间常数。

1.1.1. 保护的特性曲线保护的特性曲线见图5-10-1：t图5-10-1 特性曲线1.1.2. 发电机负序过负荷保护逻辑框图保护的逻辑框图见图5-10-2：图5-10-2 发电机负序过负荷保护逻辑框图发电机负序过负荷保护的整定方法保护由定时限负序过负荷和反时限负序过负荷两部分组成。

发电机负序过负荷启动条件当发电机负序电流大于反时限启动整定值时，启动元件动作。

负序定时限启动电流负序定时限过负荷按发电机长期允许的负序电流∞2I 下能可靠返回的条件整定TAr gnrelop n K I K ∞=2I I式中：relK 为可靠系数，取1.05；r K 为返回系数，取0.85～0.95；∞2I 发电机长期允许的负序电流标么值；gn I 为发电机一次额定电流；TA n 为电流互感器变比。

负序定时限延时保护延时按躲过后备保护的最大延时整定。

负序反时限特性反时限负序过负荷由发电机转子表层允许的负序过流能力确定。

发电机短时承受负序过电流倍数与允许持续时间的关系式为：222*2∞-=I I A t式中：*2I 为发电机负序电流标么值； ∞2I 为发电机长期允许负序电流标么值；A 为转子表层承受负序电流能力的时间常数。

负序反时限启动电流反时限启动电流min .op I 值，一般按延时1000s （反时限延时下限整定值）对应的动作电流整定：22min .1000∞+=I Aop I 负序反时限延时上限反时限上限设保护最小延时，便于与快速保护配合。

发电机启停与保护

发电机保护的功能配置一继电保护的基本工作原理介绍被保护设备的电气量在故障前后的突变信息是构成继电保护装置的基本原理。

为实现上述基本任务，继电保护应能区分电力系统正常运行与发生故障或不正常运行状态。

故障的明显特征是电流剧增、电压大幅下将、线路的测量阻抗减小、功率方向变化、负序或零序分量出现等，此外还有其它物理如气体、温度的变化等。

根据不同电气量或物理量的变化，可构成不同原理的继电保护装置。

不论反应那种电气量，当其测量值超过一定数值（整定值）时，继电保护将有选择地切除或显示电气设备的异常情况。

继电保护装置一般由测量部分、逻辑部分、执行部分组成。

测量部分是测量被保护元件的某些运行参数，并与保护整定值进行比较，以判断被保护元件是否发生故障。

如果运行参数达到或超过整定值，测量部分向逻辑部分发出信号，表明发生故障且保护装置已经启动。

逻辑部分接受测量部分发来的信号，按照预定的逻辑条件，判断保护装置是否应该动作于跳闸，即实现选择性要求，并向执行部分发出信号。

执行部分根据逻辑部分送来的信号，按照预定的任务动作于断路器跳闸或发出信号二发电机保护动作的控制对象所谓的控制信号是指保护动作时所用的断路器、调节设备及声光信号等。

各保护装置动作后所控制的对象，依保护装置的性质、选择性要求和处理方式的不同而不同，通常按发变组全套保护综合考虑。

设计中有以下几种处理方式：1全停：停锅炉、汽机（包括锅炉、汽机甩负荷、关主汽门）及相应的辅机、断开压侧断路器、跳灭磁开关、跳厂高变分支断路器、启动备变分支断路器自投，同时启动断路器失灵保护。

为了运行检查的方便，全停又分为全停一（全停一动作的结果：跳开发变组断路器，灭磁开关，跳开高压厂变A，B分支断路器，关闭汽机主汽门，锅炉紧急停炉，起动断路器失灵保护。

）、全停二（全停二动作的结果：跳开发变组断路器，灭磁开关，跳开高压厂变A，B分支断路器，关闭汽机主汽门，锅炉紧急停炉）、全停三三种方式，由不同的保护装置分组控制。
