钢管壁厚等级对照表
管道壁厚对照表

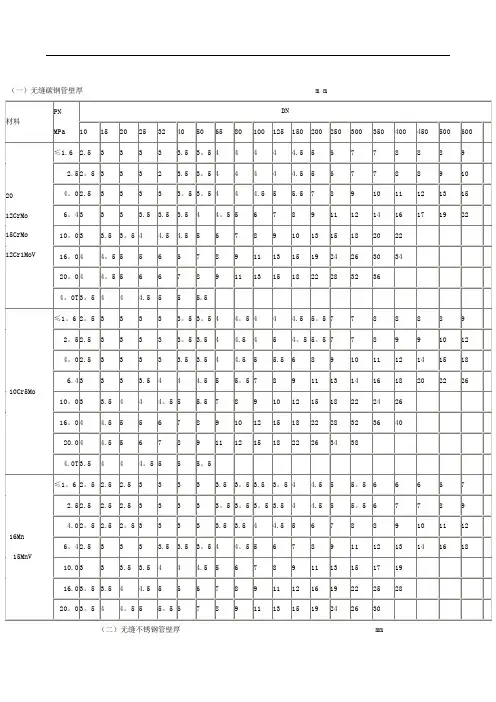

（一）无缝碳钢管壁厚m m(二)无缝不锈钢管壁厚mm（三）焊接钢管壁厚mm压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为：S = S0 + C式中S0――直管的计算壁厚，mm；P――设计压力，MPa；D0――直管外径，mm；[σ]t――设计温度下直管材料的许用应力，MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在的直管壁厚，mm；C――直管壁厚的附加裕量，mm；Y――温度修正系数，按下表选取。
温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。
举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。
对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。
钢管外径及壁厚等级表

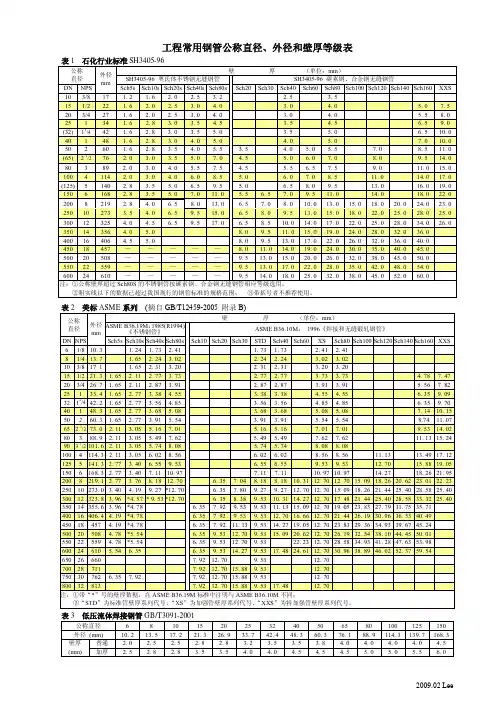

2009.02 Lee工程常用钢管公称直径、外径和壁厚等级表表1 石化行业标准SH3405-96壁 厚 （单位：mm ）公称 直径 SH3405-96 奥氏体不锈钢无缝钢管 SH3405-96 碳素钢、合金钢无缝钢管DN NPS 外径 mm Sch5s Sch10s Sch20s Sch40s Sch80s Sch20 Sch30 Sch40 Sch60 Sch80 Sch100 Sch120 Sch140 Sch160 XXS 10 3/8 17 1. 2 1. 6 2. 0 2. 5 3. 2 2. 5 3. 5 15 1/2 22 1. 6 2. 0 2. 5 3. 0 4. 0 3. 0 4. 0 5. 0 7. 5 20 3/4 27 1. 6 2. 0 2. 5 3. 0 4. 0 3. 0 4. 0 5. 5 8. 0 25 1 34 1. 6 2. 8 3. 0 3. 5 4. 5 3. 5 4. 5 6. 5 9. 0 (32) 11/4 42 1. 6 2. 8 3. 0 3. 5 5. 0 3. 5 5. 0 6. 5 10. 0 40 1 48 1. 6 2. 8 3. 0 4. 0 5. 0 4. 0 5. 0 7. 0 10. 0 50 2 60 1. 6 2. 8 3. 5 4. 0 5. 5 3. 5 4. 0 5. 0 5. 5 7. 0 8. 5 11. 0 (65) 2 1/2 76 2. 0 3. 0 3. 5 5. 0 7. 0 4. 5 5. 0 6. 0 7. 0 8. 0 9. 5 14. 0 80 3 89 2. 0 3. 0 4. 0 5. 5 7. 5 4. 5 5. 5 6. 5 7. 5 9. 0 11. 0 15. 0 100 4 114 2. 0 3. 0 4. 0 6. 0 8. 5 5. 0 6. 0 7. 0 8. 5 11. 0 14. 0 17. 0 (125) 5 140 2. 8 3. 5 5. 0 6. 5 9. 5 5. 0 6. 5 8. 0 9. 5 13. 0 16. 0 19. 0 150 6 168 2. 8 3. 5 5. 0 7. 0 11. 0 5. 5 6. 5 7. 0 9. 5 11. 0 14. 0 18. 0 22. 0 200 8 219 2. 8 4. 0 6. 5 8. 0 13. 0 6. 5 7. 0 8. 0 10. 0 13. 0 15. 0 18. 0 20. 0 24. 0 23. 0 250102733. 54. 06. 59. 515. 06. 58. 09. 513. 015. 0 18. 0 22. 0 25. 0 28. 0 25. 0 300 12 325 4. 0 4. 5 6. 5 9. 5 17. 0 6. 5 8. 5 10. 0 14. 0 17. 0 22. 0 25. 0 28. 0 34. 0 26. 0 350 14 356 4. 0 5. 0 8. 0 9. 5 11. 0 15. 0 19. 0 24. 0 28. 0 32. 0 36. 0 400 16 406 4. 5 5. 0 8. 0 9. 5 13. 0 17. 0 22. 0 26. 0 32. 0 36. 0 40. 0 450 18 457 — — — — — 8. 0 11. 0 14. 0 19. 0 24. 0 30. 0 35. 0 40. 0 45. 0 500 20 508 — — — — — 9. 5 13. 0 15. 0 20. 0 26. 0 32. 0 38. 0 45. 0 50. 0 550 22 559 — — — — — 9. 5 13. 0 17. 0 22. 0 28. 0 35. 0 42. 0 48. 0 54. 0 600 24 610 — — — — — 9. 5 14. 0 18. 0 25. 0 32. 038. 045. 052. 060. 0注：①公称壁厚超过Sch80S 的不锈钢管按碳素钢、合金钢无缝钢管相应等级选用；②粗实线以下的数据已超过我国现行的钢管标准的规格范围； ③带括号者不推荐使用。
gb国标钢管壁厚分级表
GB国标钢管壁厚分级表—SCH40 SCH60 SCH80等级表钢管壁厚分级表（GB标准）公称直径DN外径(D) 公称壁厚A系列B系列Sch5sSch10sSch20sLGSch20Sch30STDSch40Sch60XSSch80Sch100Sch120Sch140Sch18015 20 25 21.326.933.71825321.61.61.62.12.12.82.62.63.2------------2.92.93.2------3.64.04.5---------4.55.66.332 40 50 42.448.360.33845571.61.61.62.82.82.83.23.23.6-----3.2------3.63.64.0------5.05.05.6---------6.37.18.865 80 90 76.188.9101.67689-2.02.02.03.03.03.03.64.04.0---4.54.54.5------5.05.65.6------7.18.08.0---------10.011.012.5100 125 150 114.3139.7168.31081331592.02.92.93.03.43.44.05.05.0---5.05.05.6------5.96.37.1------8.810.011.0---11.012.514.2---14.216.017.5200 250 300 219.1273.0323.92192733252.93.64.04.04.04.56.36.36.3---6.36.36.37.18.08.8---8.08.810.010.012.514.2---12.516.017.516.017.522.217.522.225.020.025.028.022.228.032.0350 400 450 500 355.6406.4457.0508.03774264785294.04.04.05.05.05.05.05.6---8.08.08.08.08.08.08.010.010.010.011.012.510.010.010.010.011.012.514.216.016.017.520.020.013.013.013.013.020.022.225.028.025.828.530.032.028.030.036.040.032.036.040.045.036.040.045.050.0550 600 559610-6305.05.65.66.38.08.0----10.010.0-17.5--13.013.030.032.0--------650 700 750 660711762-720----------8.08.08.0------10.010.010.0------13.013.013.0---------------800 850 900 813864914820-920---------8.08.08.0------10.010.010.0------13.013.013.0---------------950 1000 1050 96510161067-1020----------8.08.08.0------10.010.010.0------13.013.013.0---------------1100 1150 1200 1118116812191120-1220---------8.08.08.0------10.010.010.0------13.013.013.0-------------聊城中正管业有限公司钢管长度可5.8米定尺,6米定尺,以及长达16米定尺,还可根据用户需要定尺. 主营材质:10#、20#、45#、20G、40Cr、20Gr、16Mn-45Mn、27SiMn、Cr5Mo、12CrMo(T12)、12Cr1MoV、12Cr1MoVG、10CrMo910、15CrMo、35CrMo、40CrMo等.下面是诗情画意的句子欣赏，不需要的朋友可以编辑删除！！谢谢1. 染火枫林，琼壶歌月，长歌倚楼。
SCH壁厚等级对照表
SCH壁厚等级对照表SCH是钢管壁厚的标准，通常用于管道系统的设计和构建。
在管道系统中，SCH等级决定了钢管的壁厚，因此，正确选择适当的SCH等级非常重要。
在本文档中，我们提供了一张SCH壁厚等级对照表，帮助您选择正确的SCH等级。
SCH等级和壁厚在管道系统中，要选择正确的SCH等级，需要了解每个SCH等级所表示的壁厚。
通常来讲，SCH等级越高，钢管的壁厚越厚，因此，能够承受更高强度和更大压力的管道也会更加坚固。
下面是SCH等级和壁厚的对应关系：SCH等级壁厚（英寸）壁厚（毫米）5 0.109 2.7710 0.134 3.4020 0.187 4.7830 0.250 6.3540 0.281 7.1460 0.437 11.1380 0.500 12.70100 0.594 15.09120 0.687 17.48140 0.781 19.89160 0.875 22.23XXS 0.875 22.23XXS 1.000 25.40XXS 1.125 28.58XXS 1.312 33.32XXS 1.500 38.10如何选择SCH等级选择正确的SCH等级对于管道系统的设计和构建来说非常重要，如果选择了错误的SCH等级，可能会导致管道系统的不稳定，甚至会引起管道破裂。
在选择SCH等级时，需要考虑以下因素：工作压力工作压力是决定选择SCH等级的重要因素之一。
如果管道系统中的工作压力较高，那么应该选择具有更高SCH等级的钢管，以保证稳定性和安全性。
管道直径管道直径也是选择SCH等级的重要因素之一。
如果管道直径较小，那么可以选择低SCH等级的钢管，不会影响管道系统的安全性。
管道材料管道材料也会影响选择SCH等级的决策。
一般来说，选择与管道材料相匹配的SCH等级可以最大程度地保证管道稳定性和安全性。
本文提供了一张SCH壁厚等级对照表，帮助读者选择正确的SCH等级。
在选择SCH等级时，需要考虑管道系统中的工作压力，管道直径和管道材料等因素。
管道壁厚对照表

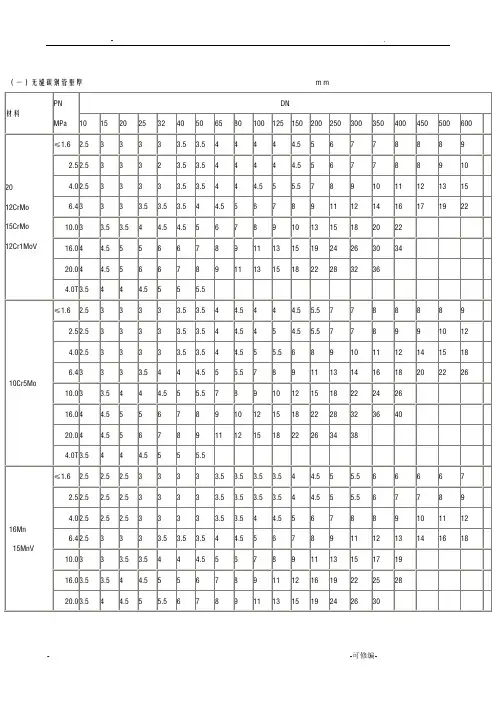

（一）无缝碳钢管壁厚m m（二）无缝不锈钢管壁厚mm(三）焊接钢管壁厚mm内压金属直管的壁厚根据SH 3059—2001《石油化工管道设计器材选用通则》确定:当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2［σ］tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚，mm;P――设计压力， MPa；D0――直管外径， mm；［σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管, Φ＝1；S――包括附加裕量在内的直管壁厚, mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取.温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch”表示壁厚.管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值.即：Sch＝P/［σ］t×1000ANSI B36。
10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级；ANSI B36。
19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级；表示英制管壁厚系列：Sch。
20——-—全称:Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用.举个例子：2” sch。
10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch。
40 表示2”接管的壁厚为4。
0mm。
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管,以XS表示c.特厚管，以XXS表示.对于DN≤250mm的管子，Sch40相当于STD,DN<200mm的管子，Sch80相当于XS。
管道壁厚对照表
管道壁厚对照表
对照表如下：
三种测量钢管壁厚的⽅法
1.⽤钢管的壁厚表⽰，即“管外径×壁厚”，例如φ89x4
钢管的壁厚不可能到处都⼀样。
壁厚差的现象客观地存在于横截⾯和纵向管体内，即壁厚不均匀。
为了控制不均匀性，⼀些钢管标准规定了壁厚不均匀性的容许指标，通常规定为不超过壁厚公差的80％。
2.由管道计划号指⽰
对于碳钢管，Du壁厚有10个等级：sch10，zhi20、30、40、60、80、100、120、140（如果数字后跟s，则表⽰不锈钢管）。
适⽤于不锈钢壁厚系列：5S，10s，40s，80s四个等级。
3.以管重量表⽰，例如STD（标准重量），XS（加厚管），XXS（超厚管）。
扩展数据：
尺⼨
1.标称尺⼨：它是标准中指定的标称尺⼨，⽤户和制造商希望获得的理想尺⼨，以及合同中指⽰的订单尺⼨。
2.实际尺⼨：在⽣产过程中获得的实际尺⼨，通常⼤于或⼩于标称尺⼨。
⼤于或⼩于标称尺⼨的现象称为偏差。
3.仪表重量：每⽶重量= 0.02466 *壁厚*（外径壁厚）
偏差和公差
1.偏差：在⽣产过程中，由于实际尺⼨很难满⾜公称尺⼨的要求，即通常⼤于或⼩于公称尺⼨，因此该标准规定实际尺⼨之间存在差异和名义尺⼨。
如果差异为正，则称为正偏差；反之，则为正偏差。
如果差为负，则称为负偏差。
2.公差：标准中指定的正负偏差值的绝对值之和称为公差，也称为“公差带”。
偏差是有⽅向的，即“正”或“负”；公差不是定向的。
因此，将偏差值称为“正公差”或“负公差”是错误的。
管道壁厚对照表
2.5 5 6 7 8 9 9 10 12 13 15内压金属直管的壁厚根据SH 3059-2001《石油化工管道设计器材选用通则》确定：当S0< Do /6时，直管的计算壁厚为：S0 = P D0/(2[σ]tΦ+2PY)直管的选用壁厚为： S = S0 + C式中S0―― 直管的计算壁厚， mm；P――设计压力， MPa；D0――直管外径， mm；[σ]t―― 设计温度下直管材料的许用应力， MPa；Φ――焊缝系数，对无缝钢管，Φ＝1；S――包括附加裕量在内的直管壁厚， mm；C―― 直管壁厚的附加裕量， mm；Y――温度修正系数，按下表选取。
温度修整系数表钢管壁厚表示方法有管子表号、钢管壁厚尺寸和管子重量三种方法1）是以管子表号"Sch"表示壁厚。
管子表号是管子设计压力与设计温度下材料许用应力的比值乘1000,并经圆整后的数值。
即: Sch＝P/[σ]t×1000ANSI B36.10壁厚等级：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十个等级;ANSI B36.19壁厚等级：Sch5s、Sch10s、Sch40s、S2）以钢管壁厚尺寸表示中国、ISO、日本部分钢管标准采用ch80s四个等级; 表示英制管壁厚系列：Sch.20----全称：Schedule 20Sch.10s--带s的系列为不锈钢专用，碳钢不用。
举个例子：2" sch.10s 表示2”接管的壁厚为2.9mm,材质为不锈钢；2" sch.40 表示2”接管的壁厚为4.0mm。
3）是以管子重量表示管壁厚度,它将管子壁厚分为三种：a.标准重量管，以STD表示b加厚管，以XS表示c.特厚管，以XXS表示。
对于DN≤250mm的管子，Sch40相当于STD，DN<200mm的管子，Sch80相当于XS。
