柱下独立(联合)基础设计说明
基础工程柱下独立基础课程设计
一、课程设计的目的基础工程课程设计是土木工程专业教育的一个重要教学环节，是全面检验和巩固基础工程课程学习效果的一个有效方式。
通过本次课程设计使学生能够运用已学过基础工程设计理论和方法进行一般形式的基础的设计，进一步理解基础工程设计的基本原理。
设置课程设计的目的是加强学生对本课程及相关课程知识的理解，培养学生综合分析问题的能力和运用基础理论知识解决实际工程问题的能力，为毕业设计打下坚实的基础，也有助于学生毕业后能尽早进入“工程角色”。
多年来的教学实践反映了课程设计这一教学环节对学生能力的培养起到了一定的作用。
二、课程设计的内容1、设计资料1、地形拟建建筑场地平整2、工程地质条件自上而下土层依次如下：✍号土层：杂填土，层厚约0.5m，含部分建筑垃圾✍号土层：粉质黏土，层厚1.2m，软塑，潮湿，承载力特征值f ak=130kPa。
✍号土层：黏土，层厚1.5m，可塑，稍湿，承载力特征值f ak=180kPa。
✍号土层：细砂，层厚2.7m，中密，承载力特征值f ak=240kPa。
✍号土层：强风化砂质泥岩，厚度未揭露，承载力特征值f ak=300kPa。
3、岩土设计技术参数地基岩土物理力学参数如表1.1所示。
表1.1? 地基岩土物理力学参数（1）拟建场区地下水对混凝土结构无腐蚀性。
（2）地下水位深度：位于地表下1.5m5、上部结构资料拟建建筑物为多层全现浇框架结构，框架柱截面尺寸为500mm×500mm。
室外地坪标高同自然地面，室内外高差450mm。
柱网布置如图1.1所示。
图1.1? 柱网平面图6、上部结构作用上部结-构作用在柱底的荷载效应标准组合值如表1.2所示，上部结构作用在柱底的荷载效应基本组合值如表1.3所示。
表1.2柱底荷载效应标准组合值表1.3柱底荷载效应基本组合值混凝土强度等级为C25～C30，钢筋采用HPB300、HRB335级。
2、设计分组根据以上所给设计资料及学生人数，将学生划分为6组。
柱下独立基础设计说明
课程设计说明书课程名称：基础工程课程设计设计题目：柱下独立基础设计专业：建工班级：建工0903 学生: 邓炜坤学号: 0912080319指导教师:周友香工业大学科技学院教务部制2011年 12 月 1 日引言“土力学与地基基础”课程是土木工程专业及相关专业的主干课程，也是重要的专业课程。
“土力学与地基基础课程设计”是“土力学与地基基础”课程的实践教学环节，着手提高学生的综合应用能力，主要为了巩固与运用基础概念与基础知识、掌握方法以及培养各种能力等诸多方面。
作为建筑类院校专业课的一种实践教学环节，课程设计师教学计划中德一个有机组成部分；是培养学生综合运用所学各门课程的基本理论、基本知识和基本技能，以分析解决实际工程问题能力的重要步骤；是学生巩固并灵活运用所学专业知识的一种比较好的手段；也是锻炼学生理论联系实际能力和提高学生工程设计能力的必经之路。
课程设计的目的是：1.巩固与运用理论教学的基本概念和基础知识2.培养学生使用各种规及查阅手册和资料能力3.培养学生概念设计的能力4.熟悉设计步骤与相关的设计容5.学会设计计算方法6培养学生图子表达能力7.培养学生语言表达能力8.培养学生分析和解决工程实际问题的能力目录一、设计资料二、独立基础设计1、选择基础材料2、选择基础埋置深度3、计算地基承载力特征值4、初步选择基底尺寸5、验算持力层的地基承载力6、软弱下卧层的验算7、计算基底净反力8、验算基础高度9、基础高度（采用阶梯形基础）10、地基变形验算11、变阶处抗冲切验算12、配筋计算13、基础配筋大详图14、确定A、B两轴柱子基础底面尺寸15、A、B两轴持力层地基承载力验算16、设计图纸柱下独立基础课程设计一、设计资料3号题○B轴柱底荷载：○1柱底荷载效应标准组合值：F K=1720KN，M K=150KN·m，V K=66KN。
○2柱底荷载效应基本组合值：F=2250KN，M=195KN·m，V=86KN。
柱下钢筋混凝土独立基础设计

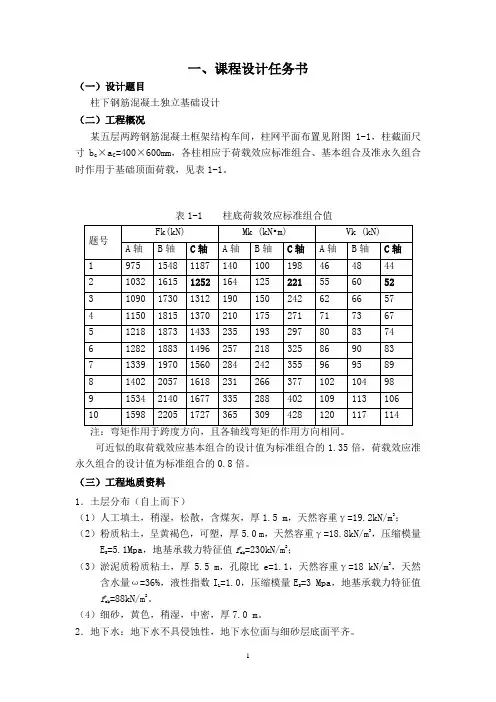

一、课程设计任务书（一）设计题目柱下钢筋混凝土独立基础设计（二）工程概况某五层两跨钢筋混凝土框架结构车间，柱网平面布置见附图1-1，柱截面尺寸b c×a c=400×600mm，各柱相应于荷载效应标准组合、基本组合及准永久组合时作用于基础顶面荷载，见表1-1。
表1-1 柱底荷载效应标准组合值可近似的取荷载效应基本组合的设计值为标准组合的1.35倍，荷载效应准永久组合的设计值为标准组合的0.8倍。
（三）工程地质资料1．土层分布（自上而下）（1）人工填土，稍湿，松散，含煤灰，厚1.5 m，天然容重γ=19.2kN/m3；（2）粉质粘土，呈黄褐色，可塑，厚5.0 m，天然容重γ=18.8kN/m3，压缩模量E S=5.1Mpa，地基承载力特征值f ak=230kN/m2；（3）淤泥质粉质粘土，厚5.5 m，孔隙比e=1.1，天然容重γ=18 kN/m3，天然含水量ω=36%，液性指数I L=1.0，压缩模量E S=3 Mpa，地基承载力特征值f ak=88kN/m2。
（4）细砂，黄色，稍湿，中密，厚7.0 m。
2．地下水：地下水不具侵蚀性，地下水位面与细砂层底面平齐。
（四）设计要求1. 计算书要求: 分析过程详细，计算步骤完整。
数字准确、图文并茂。
2. 制图要求: 所有图线、图例尺寸和标注方法均应符合新的制图标准，图纸要求内容完整、绘制清晰、布局清楚，用A4纸打印。
3. 设计时间: 一周。
4. （点名册序号尾数是1的同学选作题号1，尾数是2的同学选作题号2，依此类推。
1－10、31－40、61－70、91－100、121－130、号设计A轴，11－20、41－50、71－80、101－110、131－140、号设计B轴，21－30、51－60、81－90、111－120、141－144、号设计C轴）（五）设计内容及成果1.设计计算书（1）确定地基持力层和基础埋置深度；（2）确定基础底面尺寸，验算地基承载力；进行必要的地基变形及稳定性验算。
柱下独立基础课程设计
基础工程课程设计任务书题目：钢筋混凝土柱下独立基础设计专业：土木工程（建筑工程）班级：姓名：学号：指导教师：时间：一、设计目的与题目1、设计目的课程设计是高等教育中一直强调和重视的教学实践环节，是土木工程专业最重要的专业基础课程之一。
《基础工程课程设计》是学生在学习《土力学》、《钢筋混凝土结构》和《基础工程》的基础上，综合应用所学的理论知识，完成基础设计任务。
该课程设计的主要目的是经过本课程设计的学习，要求学生能够掌握大、中型建筑物的地基基础设计方法。
本课程的主要任务是培养学生：（1）具备应用基础工程设计基础知识和基本理论解决实际问题的能力，掌握浅基础和深基础的选型和埋深的确定、设计、计算方法；（2）能够运用数学、力学、土力学等知识对基础的基本构件进行受力分析及公式推导，建立基本公式，并正确地通过验算过程进行优化和改进；（3）能够结合行业背景进行设计，解决工程中基本构件的截面设计及承载力校核问题，以及地基承载力的确定、地基变形沉降校验问题；（4）能够熟练使用专业相关规范和图集，结合本课程的知识，结合区域特点，提出复杂工程问题的解决方案，能够处理实际工程问题。
（5）能够基于所学知识提出新型浅基础和深基础的结构，并按照规范要求进行内力分析和承载能力验算，论证设计过程和结果的合理性。
2、设计题目兰州市区某教学楼为五层钢筋混凝土框架结构，柱网布置如图1所示，试设计该基础。
二、设计条件1、场地工程地质条件：拟建场地地形平坦，地面高程在1525.20~1529.23m 之间。
本次勘察深度范围内，场地地层自上而下依次分布有：①杂填土层（Q4ml）：总体厚度0.50～2.50m。
黄褐色，土质不均匀，以粉土为主，含大量建筑垃圾、植物根系等，稍湿，稍密。
②黄土状粉土层（Q4al+pl）：埋深 1.50～4.50m，厚度0.20～6.30m，层面高程1522.09～1527.45。
褐黄色，土质较均匀，孔隙、虫孔较发育，具水平层理，无光泽反应，干强度低，韧性低，摇振反应中等，稍湿-湿，稍密。
柱下独立基础计算
柱下独立基础计算写个手算的（柱下独立基础计算）1.PK计算结果（标准组合） N，M，V2.倒算墙体及基础梁荷载，计算最终基础底的，M1，N13.基底尺寸计算估算 A=N/（P-20*基础埋深）1.2bl=A得b l4.验算基础尺寸轴力产生p=（N+G）/A<fPmax/Pmin=（N+G）/A±6M/（b*l*l）<1.2f5.冲切验算(基本组合)最终M,N按4倒算出基底净反力按规范公式验算冲切6.基底配筋计算(基本组合)采用基本组合计算基底反力,计算出柱边,基础变阶处的基地反力利用地基规范公式求MⅠMⅡ利用混凝土规范求AsⅠAaⅡ底板配筋AsⅠ1=AsⅠ/lAsⅡ1=AsⅡ/b最小配筋率验算中文词条名：柱下条形基础的计算规定英文词条名：1. 在比较均匀的地基上，上部结构刚度较好，荷载分布较均匀，且条形基础梁的高度不小于1/6柱距时，地基反力可按直线分布，条形基础梁的内力可按连续梁计算，此时边跨跨中弯矩及第一内支座的弯矩值宜乘以1.2的系数；2 .当不满足本条第一款的要求时，宜按弹性地基梁计算；3 .对交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配。
其内力可按本条上述规定，分别进行计算；4. 验算柱边缘处基础梁的受剪承载力；5 .当存在扭矩时，尚应作抗扭计算；6. 当条形基础的混凝土强度等级小于柱的混凝土强度等级时，尚应验算柱下条形基础梁顶面的局部受压承载力。
柱下独立基础设计上部结构计算后就呵以进行地基基础的设计了。
建筑物坐落在地层上，建筑物的全部荷载都是通过建筑结构的基础传到其下面的地基来承担。
地基基础是保证建筑物安全和满足使用要求的关键之一。
地基基础本身也是很复杂的一门学科，本文仅就本书工程实例所要用到的天然地基上的浅基础——柱下独立基础进行说明，同时对PKPM中进行基础设计的JCCAD的使用进行介绍。
5．1 地基基础设计要点5．1．1 地基基础设计的内容和原则地基基础设计设计包括基础设计和地基设计两部分。
柱下钢筋混凝土独立基础-课程设计
课程名称：《基础工程》设计题目：柱下钢筋混凝土独立基础院系：土木工程系专业：年级：学号：姓名：指导教师：2017 年4月20 日目录第一部分课程设计任务书 (2)（一）设计题目： (2)（二）设计资料： (2)（三）设计要求： (5)（四）设计内容 (5)第二部分设计步骤 (6)1、扩展基础可按下列步骤进行设计： (6)2、无筋扩展基础可按下列步骤进行设计： (6)第三部分设计说明书 (7)3.1 设计参数拟定 (7)3.1.1选择柱子，确定荷载 (7)3.1.2 基础材料及立面形式的选择 (7)3.1.3持力层的选择 (8)3.1.4基础埋置深度d的确定： (8)3.2 具体设计计算： (9)3.2.1 已知常用数据 (9)3.2.2 地基承载力特征值的确定 (9)3.2.3 计算作用在基础底面的荷载 (13)3.3基础底面尺寸的拟定 (14)3.3.1 基本要求 (14)3.1.2 基础底面的压力的确定公式 (15)3.1.3 轴心荷载下基础底面积尺寸的拟定 (16)3.1.4 偏心荷载作用下的基础底面尺寸的拟定 (18)4 持力层承载力的验算实例 (21)第一部分课程设计任务书（一）设计题目：柱下钢筋混凝土独立基础（二）设计资料：1、地形：拟建建筑场地平整；2、工程地质资料详见表2.1。
3、水文资料为：地下水对混凝土无侵蚀性。
后面实例的水位深度为1.5m个人的地下水位深度在下表中选择其一。
具体可由学习委员安排。
4、上部结构资料：上部结构为多层全现浇框架结构，室外地坪标高同自然地面，室内外高差450mm。
柱网布置见下图,图中仅画出了1-6列柱子，其余7-10列柱子和3-1列柱子对称。
图2-1 柱网平面图上部结构作用在柱底的荷载标准值见表2：上部结构作用在柱底的荷载效应基本组合设计值见表3：柱底荷载标准值表25、材料：混凝土等级Ｃ25～C30，钢筋Ⅰ、Ⅱ级。
6、根据以上所给资料及学生人数，可划分为若干个组。
基础设计(说明)
一、基础设计1.1 工程地质条件建筑场地位于×河Ⅲ级阶地上，地形较平坦，勘探表明，地基土分为4层：表层为杂填土，天然重度31m /k 20N =γ,层厚为0.5m ；第二层为可塑性红黏土，天然重度32m /k 19N =γ,层厚为0.8m ，kPa f ak 150=；第三层为强风化灰岩，天然重度33m /k 23N =γ,层厚为1.5m ，kPa f ak 350=；第三层以下为中风化灰岩，天然重度34m /k 27N =γ，kPa f ak 3500=；在多雨季无显著变化。
水无侵蚀性。
强风化灰岩，不需要对其进行宽度和深度修正，故a k 350ak a P f f ==。
（土层分布如下图 所示）由于偏心不大，基底底面积按10%增大，即：2005.468.31.11.1m A A =⨯==初步选择基础底面积为：A =2.1×2.1=4.41m ²,且b=2.1m ＜3.0m ，故不再需要对a f 进行修正。
1.2 材料信息柱下独立基础采用C30混凝土，基础垫层采用C15混凝土。
HRB400级钢筋。
查混凝土规范知：C30混凝土：2c /3.14mm N f =，2t /43.1mm N f =HRB400级钢筋：2y /360mm N f =。
1.3 基础高度及埋深的确定基础选用锥形基础，根据《建筑地基基础设计规范》（GB50007-2011）第8.2.1条规定：锥形基础的边缘高度不宜小于200mm ，每个方向的坡度不宜大于1:3。
取基础高埋深：d=1.5m ，选用强风化灰岩作持力层。
度h=700mm ，其中h 1=400，h 2=300。
1.4 基顶荷载的确定由表17查得到柱的内力设计值：M =-12.16kN ⋅m N =1589.1kN V =31.99kN对应的弯矩、轴力、剪力标准值：9.01kNm =/1.3516.1235.1/==M M k1177.77kN =/1.351.589135.1/==N N k23.69kN =/1.3599.1335.1/==V V k1.5 初步估算基底面积 20m 68.35.1203501177.11=⨯-=⋅-≥d r f F A G a k0072.077.117701.9===k k N M e 7.2mm =e 比较小2041.468.31.11.1m A A =⨯==初步选择基础底面积为：A =2.1×2.1=4.41m ²>3.68m 2,且b=2.1m ＜3.0m ，故不再需要对a f 进行修正。
柱下钢筋混凝土独立基础设计说明书
柱下钢筋混凝土独立基础设计任务书（一）设计题目某教学楼为四层钢筋混凝土框架结构.柱下独立基础.柱网布置如图所示.试设计该基础。
（二）设计资料⑴工程地质条件该地区地势平坦.无相邻建筑物.经地质勘察：持力层为粘性土.土的天然重度为18 kN/m3.地基承载力特征值f ak=230kN/m2.地下水位在-6.3m处。
相关数据可查阅规范。
⑵给定参数柱截面尺寸为450mm×450mm.在基础顶面处的相应于荷载效应标准组合.荷载由上部结构传来有以下五种情况：①单柱轴心荷载为900kN.弯矩值为100kN·m.水平荷载为20kN。
②单柱轴心荷载为850kN.弯矩值为80kN·m.水平荷载为15kN。
③单柱轴心荷载为850kN.弯矩值为90kN·m.水平荷载为15kN。
④单柱轴心荷载为800kN.弯矩值为70kN·m.水平荷载为10kN。
⑤单柱轴心荷载为800kN.弯矩值为50kN·m.水平荷载为10kN。
⑶材料选用混凝土：采用C20（可以调整）（f t=1.1N/mm2）；钢筋：采用HRB335（可以调整）（f y=210 N/mm2）。
（三）设计内容(只需设计一个独立基础)⑴定基础埋置深度；⑵定地基承载力特征值；⑶确定基础的底面尺寸；⑷确定基础的高度；⑸基础底板配筋计算；⑹绘制施工图（平面图、详图）。
（四）设计要求⑴计算书要求书写工整、数字准确、图文并茂。
⑵制图要求所有图线、图例尺寸和标注方法均应符合新的制图标准.图纸上所有汉字和数字均应书写端正、排列整齐、笔画清晰.中文书写为仿宋字。
（五）设计成果要求课程设计结束各位同学须按时提交以下成果并统一用档案袋装好：⑴设计任务书一份；⑵设计计算书一份；⑶基础设计施工图纸一张（A1#图纸）图纸应该包括：基础平面布置图、基础配筋图、基础配筋详图以及相应的剖面图等。
（六）具体各组设计任务如下：(2~3人一组)第一组：设计第①种荷载下的柱下独立基础；第二组：设计第②种荷载下的柱下独立基础；第三组：设计第③种荷载下的柱下独立基础；第四组：设计第④种荷载下的柱下独立基础；第五组：设计第⑤种荷载下的柱下独立基础。
柱下独立基础计算说明书
柱下独立基础计算说明书由于部分资料不全，一些参数采用经验和查询相似案例估算，整个基础采用保守计算，设计成柱下独立无筋扩展基础（C25混凝土）。
经对比水深线，得土层表面高程72,常水位高程75.65m ，柱顶高程75.75m ，挡土墙基底高程70.70m 。
柱下独立基础要求低于挡土墙基础1m 左右，故按低于1m 计算得独立基础基底高程为69.70m 。
柱截面尺寸：500mm × 400mm柱、肋、翼缘均采用C25砼人群荷载: 2/0.3m kN修正后的地基承载力特征值 a f 240kPa独立基础间距4m每个基础受载荷区域面积 4m × 2.5m = 102m站桥截面面积计算截面尺寸S = （ 300 + 400 ）* 1000 + 500 * 400= 9000002mm土表层上方柱长：75.75-72.0=3.75m基础埋深：d = 72.0-69.70=2.3m基础上方结构自重1N = （0.9*0.4+0.4*0.5*3.75+0.4*0.5*1.8*2)*263/m kN =47.58kN(取48KN)上部人荷载：2N = 3kN/2m * 102m =30kN受载荷区域内水重：3N = 3.65*2.5*4*1*10=365kNN=48+30+365=443kN剪力Q=0.8kN/m * 4m = 3.2kN弯矩 M=12.5 + 2 = 14.5kN （取15kN ）先按照中心荷载作用计算基础底面积1A1A 28.23.2*20240443=-=-≥d f N G a γ2m 式中 G γ——基础及其台阶上填土的平均重度，通常采用3/20m kN考虑偏心荷载不利影响保守计算加大基础底面积20%A=1.21A =2.742m根据桥布置及相关要求，基础选择2500x2000的无筋扩展基础设计，面积为5平方米.进行验算计算基础及台阶上的土重kN dA G G 23020*5*3.2===γ计算基底抵抗矩32226/5.2*26/*m b l W ===计算基底边缘最大、最小应力 kPa W Q M A G N p 1.14422.3*2.11552304432.1max =+++=+++=kPa W Q M A G N p 2.12522.3*2.11552304432.1min =+-+=+-+= 验算基础底面应力kPa f kPa p p a 2407.1342/)2.1251.144(2/)(min max =<=+=+，安全kPa kPa f kPa p a 288240*2.12.16.134max ==<=，满足要求根据查“无筋扩展基础台阶宽高比的允许值”，得基础的刚性角∂的宽高比tan ∂=1:1.50。
柱下独立基础课程设计 (2)
目录一、设计资料二、独立基础设计1、选择基础材料2、选择基础埋置深度3、计算地基承载力特征值4、初步选择基底尺寸5、验算持力层的地基承载力6、计算基底净反力7、验算基础高度8、基础高度(采用阶梯形基础）9、变阶处抗冲切验算10、配筋计算11、基础配筋大详图12、确定A、Ｂ两轴柱子基础底面尺寸13、设计图纸(附图纸）三、设计技术说明及主要参考文献柱下独立基础课程设计一、设计资料3号题○，Ｂ轴柱底荷载:错误!柱底荷载效应标准组合值:F K=１720(１６77）ＫN,ＭK=150(402）ＫN·m,V K＝66(106）KN。
错误!柱底荷载效应基本组合值：F=2２50KN,M＝195KN·m，Ｖ=86KN.持力层选用错误!号土层,承载力特征值f ak=240ｋPａ，框架柱截面尺寸为500mm×500mm,室外地坪标高同自然地面，室内外高差４50ｍm。
二、独立基础设计1.选择基础材料基础采用C25混凝土，HPB２3５级钢筋,预估基础高度0.８m。
2.选择基础埋置深度根据柱下独立基础课程设计任务书要求和工程地质资料选取。
①号土层:杂填土，层厚约0。
5m,含部分建筑垃圾。
②号土层：粉质粘土,层厚1．２m,软塑，潮湿，承载力特征值f ak=13０ｋＰａ。
③号土层:粘土,层厚1.5m，稍湿，承载力特征值f ak＝1８0kPa.④号土层:细砂，层厚3。
0m,中密,承载力特征值fａｋ＝24０kPa。
⑤号土层:强风化砂质泥岩,很厚,中密，承载力特征值f ak＝３0０kPａ.拟建场区地下水对混凝土结构无腐蚀性,地下水位深度:位于地表下1．5m.取基础地面高时最好至持力层下0.5ｍ，本设计取○4号土层为持力层,所以考虑取室外地坪到基础地面为０.５+1。
２+1。
5＋０．５=３.7ｍ。
由此得到基础剖面示意图如下图所示.3.求地基承载力特征值f a根据细沙e=0.6２，查表得b η=２。
0,d η＝3．0。
如何处理柱下独立基础短柱
如何处理柱下独立基础短柱柱下独立基础，如果埋置较深，在设置拉梁以后就会有短柱。
但是规范里没有对这样的短柱的计算和构造要求的明确提法。
只有在《建筑地基基础设计规范》（GB50007-2002）的8.2.6条中提了一下杯口基础的短柱的刚度要求 E2I2/E1I1 不小于10。
所以针对柱下独立基础，一般也就按照这个要求来计算其面积，然后按照框架柱的构造要求全长配筋，以保证该短柱的刚度，使底层柱与基础的连接符合刚接，嵌固的模型。
但是这样算有没有必要，而且是不是对的好像并没有一个明确的说法。
我曾经在某本规范或者技术手册之类的书里面看到过一个更明确的关于短柱和普通柱子连接时候的截面积计算公式，但是今天怎么也找不到了。
希望有知道那个公式的仁兄将公式发上来参考下。
不知道有没有别的更好的方式来处理柱下独立基础的短柱，顺便说下，附图就是个示意性的，尺寸标注有问题，不想再改了补充说明：没想到这个帖子能吸引这么多的人参与讨论，看来这个问题还真是蛮多人在关注的。
我想重新解释一下我现在的观点。
希望各位批评指正。
补充说明一下，其实在这个问题中我的表述是有问题的，应该来说这种情况下的“短柱”并不是规范里面所说的短柱，而是一种“加强体”，这种“短柱”的实际受力状况比规范中所说的短柱要复杂。
就像很多参与讨论的人所说的，这种短柱周围的土体一般都是回填土，对柱子的的约束不强。
在地震的时候这种“短柱”会受到强烈的剪切作用。
实际上，对于低层和普通的多层建筑，对柱子截面大小起控制作用的并不是竖向力，而是地震时候的横向力和位移比。
我觉得这种“短柱”的作用应该是作为基础和一层柱子的联系体，并为拉梁（注意，与基础梁区别）的铰接端（一般计算的时候拉梁就是简化成铰接了，反正拉梁计算很不准，我感觉和“拍脑袋”的结果差不多）。
所以这种“短柱”之所以要加强就是为了提高其刚度，这样在计算的时候就可以把“短柱”的顶部当做结构力学中的“地面”，减小一层柱子的计算长度，并为一层柱子提供足够刚的固结端。
土木工程课程设计-某多层框架柱下独立基础住宅楼的设计计算说明书
目录目录 (1)第一章设计资料 (2)第二章初步确定基础底面尺寸 (3)2.1 地基承载力特征值f .................................. 错误!未定义书签。
a2.2初步选择基底尺寸 (4)第三章计算修正后的地基承载力特征值 (4)第四章地基承载力验算 (4)第五章软弱下卧层的验算 (4)第六章基础抗冲切验算 (5)6.1 计算抗冲击力 (5)6.2计算基底冲击力: (6)6.3 柱边基础截面抗冲切验算： (7)第七章基础底板配筋 (7)7.1柱场长边方向计算与配筋 (7)7.2 基础短边方向 (7)第八章地基沉降量计算 (8)8.1 确定沉降计算深度(自基础底面算起) (8)8.2 根据《建筑地基基础规范GBJ7—89》计算沉降量： (8)8.3 计算予估沉降量 (9)基础工程课程设计第一章设计资料1、某多层框架住宅楼拟采用柱下独立基础，建筑安全等级为二级；2、对其场地土层进行了相应勘探工作，勘察结果为：该建筑场地土层按其成因土的特征和力学性质的不同自上而下划分为五层，物理力学指标见附表一。
附表一3、勘查期间测得地下水混合水位深为3.5m，地下水水质分析结果表明，本场地下水无腐蚀性；4、已知上部框架结构由柱子传来的荷载(以下荷载均为标准值，水平荷载作用在-0.600m标高处)：2600 230 50 112700 250 50 12 400×600mm 2 2200 250 50 13 2300 230 50 14 2400 200 50 15 2500 180 50 16 2600 160 50 175、基础底面埋深：d ＝2.0m6、根据地质资料，以2层粘土为持力层7、基础设计资料：混凝土为C30，采用二级钢筋第二章 初步确定基础底面尺寸2.1 地基承载力特征值a f根据粘性土e=0.8，I L =0.82 查表得b η=0.3，d η=1.6. 持力层承载力特征值f a （先不考虑对挤出宽度进行修正）：f a =f ak + d ηm γ（d-0.5）=250+1.6×19×（2-0.5）=295.6kPa （上式d 按室外地面算起）2.2初步选择基底尺寸计算基础和回填土G k 时的基础埋深d=1/2（2.0+1.3）=3.3m 由公式A=.k a G F f d -γ= 2600295.620 3.3-*=11.32m 2由于偏心不大，基础底面积按20%增大，即：A=1.2A 0=1.2×11.32=13.85m 2初步选择基础底面积A=l*b=4.2*2.8=11.76m 2（≈13.85m 2），且b=2.8＜3m 不需要再对f a 进行修正。
排架结构单独基础设计
0 设计总说明 (3)0.1任务来源 (3)0.2工程概况 (3)0.3设计依据 (4)0.4参数确定 (5)0.5设计内容 (5)0.6设计成果 (6)0.7参考文献 (6)1 基础工程设计概述 (7)1.1设计依据 (7)1.2建筑地基基础类型概述 (7)2 拟建建筑物的概况 (10)2.1拟建建筑物结构资料 (10)2.2地基土的物理理学性质 (11)2.3设计内容 (11)2.4设计任务 (12)3 桩基础设计 (13)3.1单排架柱下桩基设计 (13)3.1.1 确定桩的内型和尺寸 (13)3.1.2 尺寸确定 (13)3.1.3 的平面布置 (13)3.1.4 单桩竖向承载力的确定（水平向承载力值已取为Rah=40KN） (14)3.1.5 单桩承载力验算 (14)3.1.6 群桩承载力验算 (15)3.1.7 群桩沉降验算 (16)3.1.8 桩身结构设计 (16)3.1.9 承台设计 (18)3.2双排架桩下桩基础设计 (19)3.2.1 确定桩的内型和尺寸 (19)3.2.2 承台尺寸确定 (20)3.2.3 桩的平面布置 (20)3.2.4 单桩竖向承载力的确定（水平向承载力值已取为Rah=40KN） (20)3.2.5 单桩承载力验算 (21)3.2.6 群桩承载力验算 (21)3.2.7 群桩沉降验算 (22)3.2.8 桩身结构设计 (23)3.2.9 承台设计 (24)3.3单排架柱和双排架柱间吊车轨道坡度计算 (26)4 柱下独立基础设计 (27)4.1实验大厅排架结构1J柱下独立基础设计 (27)4.1.1 持力层及基础埋深的确定 .................................................................................................. 27 4.1.2 地基承载力及基础底面尺寸的确定 .................................................................................. 28 4.1.3计算基底底面的平均压力k P 和净反力j P ........................................................................ 30 4.1.4软弱下卧层承载力验算 ....................................................................................................... 31 4.1.5基础高度计算 ....................................................................................................................... 32 4.1.6 配筋计算 .............................................................................................................................. 35 4.1.7沉降验算 ............................................................................................................................... 36 4.2实验大厅排架结构2J 柱下独立基础设计 ................................................................................. 38 4.2.1 持力层及基础埋深的确定 .................................................................................................. 38 4.2.2 地基承载力及基础底面尺寸的确定 .................................................................................. 38 4.2.3计算基底底面的平均压力k P 和净反力j P ........................................................................ 40 4.2.4软弱下卧层承载力验算 ....................................................................................................... 41 4.2.5基础高度计算 ....................................................................................................................... 42 4.2.6配筋计算 ............................................................................................................................... 44 4.2.7沉降验算 . (46)4.3 1J 基础与2J 基础的沉降差及吊车导轨坡度验算 (47)5 方案比选分析 ............................................................................................................................ 49 5.1天然地基上的独立基础 .............................................................................................................. 49 5.2柱下桩基础 .................................................................................................................................. 49 6 定性分析排架基础与沉沙池、地下水库相互影响 ................................................................... 50 参考文献 ......................................................................................................................................... 51 附件EXCEL 计算表 .......................................................................................................................... 51 附图 . (51)0 设计总说明0.1任务来源设计实验大厅排架柱下单独基础。
基础工程课程设计wckjzn
基础工程课程设计wckjzn————————————————————————————————作者：————————————————————————————————日期：基础工程课程设计设计题目：专业年级：姓名：学号：指导教师：成绩：福建农林大学交通学院2011年12月26日目录一、设计资料二、独立基础设计计算书1、课程设计任务书 (1)2、选择基础材料 (3)3、选择基础埋置深度 (3)4、计算地基承载力特征值 (4)5、初步选择基底尺寸 (4)6、验算持力层的地基承载力 (4)7、验算软弱下卧层承载力 (4)8、计算基底净反力 (5)9、基础高度（采用阶梯形基础） (5)10、变阶处抗冲切验算 (5)11、配筋计算 (6)12、设计图纸（附图纸） (8)三、设计技术说明及主要参考文献一、课程设计任务书（一）设计题目柱下钢筋混凝土独立基础设计（二）工程概况某五层两跨钢筋混凝土框架结构车间，柱网平面布置见附图1-1，柱截面尺寸b c×a c=400×600mm，各柱相应于荷载效应标准组合、基本组合及准永久组合时作用于基础顶面荷载，见表1-1。
附图1-1 柱网布置图表1-1 柱底荷载效应标准组合值题号Fk(kN) Mk (kN•m) Vk (kN)A轴B轴C轴A轴B轴C轴A轴B轴C轴1 975 1548 1 8 46 48 442 1 60 523 1 6 574 1 21 675 1218 193 297 8083 746 1282 27 6 95 898 14 104 989 7 335 288 41 7 365 3 114注：弯矩作用于跨度方向，且各轴线弯矩的作用方向相同。
可近似的取荷载效应基本组合的设计值为标准组合的1.35倍，荷载效应准永久组合的设计值为标准组合的0.8倍。
（三）工程地质资料1．土层分布（自上而下）（1）人工填土，稍湿，松散，含煤灰，厚1.5 m，天然容重γ=19.2kN/m3；（2）粉质粘土，呈黄褐色，可塑，厚5.0 m，天然容重γ=18.8kN/m3，压缩模量ES=5.1Mpa，地基承载力特征值f ak=230kN/m2；（3）淤泥质粉质粘土，厚5.5 m，孔隙比e=1.1，天然容重γ=18 kN/m3，天然含水量ω=36%，液性指数IL =1.0，压缩模量ES=3 Mpa，地基承载力特征值fak=88kN/m2。
柱下独立基础的冲切和剪切
柱下独立基础的冲切与剪切柱下独立基础高度的确定，应以满足冲切或剪切为准绳，2002版的地基基础规范（老规范）只是讲到了冲切，2011版的地基基础规范（新规范）增补了剪切的条文，可见规范在这个问题上也是日臻成熟的。
鉴于这个问题的重要性，本文结合老规范、新规范、广东地规等计算规定及构造手册，给出自己的理解，仅供批评指正。
一、冲切1、老规范8.2.7-2条：对矩形截面柱的矩形基础，应验算柱与基础交接处以及基础变阶处的受冲切承载力。
计算参数中，b a 为冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长，其定义包括锥体底面落在基底以内、以外两种情况。
本条的研究对象：未提及分类，故为全部独基。
2、新规范8.2.7-1条：对柱下独立基础，当冲切破坏锥体落在基础底面以内时，应验算柱与基础交接处及基础变阶处的受冲切承载力。
计算参数中，b a 为冲切破坏锥体最不利一侧斜截面在基础底面积范围内的下边长，其定义只包括锥体底面落在基底以内一种情况。
本条的研究对象：8.2.8~9条的条文说明中，柱下独立基础底面两个方向的边长比值大于2，此时基础的受力状态接近于单向受力，柱与基础交接处不存在受冲切的问题。
结合新规范增补的剪切计算条文，推测本条的研究对象是长宽比不大于2的双向受力状态的基础。
3、广东地规9.2.7-2条：对矩形截面柱的矩形基础应验算柱与基础交接处及基础变阶处的受冲切承载力。
计算参数中，b a 定义及计算同老规范。
本条的研究对象：冲切计算需满足不等式9.2.7-4，而不满足该不等式的，应进行剪切计算。
而9.2.7条条文说明中，柱下独立基础长边与短边之比大于2，基础底板近乎单向受力，应验算基础的受剪切承载力。
可见，不满足不等式的基础，可近似认为就是长宽比大于2的基础，因此本条的研究对象就是长宽比不大于2的基础，同新规范。
4、对比新规范将研究对象宏观分类，是合乎力学原理的，不同之处在于，对于长宽比小于2，锥体落在基底外部的情况，老规范规定可算冲切，但是新规范明确取消了这条，就证明老规范这里是不合理的（笔者猜测是锥体落在基底外部，无法形成冲切破坏面，再按冲切计算牵强），但由于老规范这里的按冲切计算实际操作起来基本和剪切计算的数据相当，因此笔者大胆揣测，新规范这里之所以改，是觉得老规范这里表达不合理，但不是计算不合理，即老规范的精神还是可以延续的，基于这一点，我认为长宽比小于2，锥体落在基底外部时，还是可按8.2.9条进行剪切验算的。
柱下独立基础施工设计方案
柱下独立基础施工方案一、依据标准准1.1本公司质量、职业健康安全、环境管理体系文件。
1.2本工程施工图、设计说明书、图纸会审记录。
1.3国家、行业及地方有关政策、法律、法令、法规。
1.4国家强制性标准、施工验收规范、规程。
1.5建设项目规划红线范围和用地批准文件。
1.6工程地形、工程地质和水文地质资料：1.7《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础设计规范》GB50007-2002《建筑地基基础工程施工质量验收规范》GB50202-2002 《建筑桩基技术规范》JGJ94-2008《地基基础工程施工规范》GB2002-05《混凝土工程施工及验收规范》GB50204-92《钢筋焊接及验收规范》JGJ18-84《混凝土质量控制标准》GB50164-92《施工现场临时用电安全技术规范》GB146-88《钢结构工程施工及验收规范》GB50205-2001；《屋面工程施工及验收规范》GB50207-2002;《建筑工程施工质量验收统一标准》GB500300-2001;《建筑施工高处作业安全技术规范》JGJ80-91；《建筑工程施工现场供电用电安全规范》JGJ80-91；《建筑施工安全检查标准》JGJ59-99；二、工程概况工程名称：某教学楼地基基础工程地点:xxxxxxx建设单位:xxx置业有限公司设计单位:xxx集团有限公司、xxx设计事务所施工单位:xxx建筑有限公司工程内容：柱下独立基础。
置埋深度d=1400mm,将独立基础设计成阶梯形,高度h=650mm,基础分二级,室内外高差450mm。
三、施工准备1、作业条件〔1办完验槽记录及地基验槽隐检手续。
〔2办完基槽验线预检手续。
〔3有砼配合比通知单、准备好试验用工器具。
〔4做完技术交底。
2、材质要求〔1水泥：水泥品种、强度等级应根据设计要求确定,质量符合现行水泥标准并进行现场见证抽验复检。
工期紧时可做水泥快测,必要时要求厂家提供水泥含碱量的报告。
基础工程课程设计计算书
《基础工程》课程设计说明书题目：柱下钢筋混凝土独立基础、双柱联合基础设计姓名：张力琛学号：1600503116指导教师：张吾渝专业年级：土木工程专业2016级（3）所在学院：土木工程学院完成日期：2019年5月26日目录课程设计任务书 (3)附件地质资料 (5)一、地形地貌与岩性特征 (5)二、岩土工程分析评价 (6)三、结论与建议 (7)设计步骤 (9)一、确定基础材料，类型和平面布置 (9)二、确定基础埋深 (9)三、确定地基承载力特征值 (9)四、D轴柱下基础设计 (9)（一）确定基础尺寸 (10)（二）验算基底压力 (10)（三）确定基础高度 (10)（四）基础抗冲切验算 (10)（五）配筋计算 (11)五、F、E轴柱下钢筋混凝土双柱联合基础设计 (12)（一）确定荷载的合力和合力作用点 (12)（二）计算基础底面宽度 (12)（三）验算地基承载力 (13)（四）计算基础内力 (13)（五）基础高度 (13)（六）配筋计算 (14)六、地基沉降验算 (15)（一）单独基础沉降量 (15)（二）双柱联合基础沉降量 (16)（三）沉降差 (16)七、地梁设计 (17)（一）外墙地梁设计 (17)（二）内墙地梁设计 (18)青海大学土木工程学院课程设计任务书附件地质资料一、地形地貌与岩性特征1.地形、地貌场地地貌属山间沟谷地带，场地地形略呈南高北低。
地面高程2647.78—2651.90m，相对高差4.12m。
高程引测点为场地东侧原有教学楼西南角点散水，高程2651.80m。
2.地层本次勘察查明，在勘探深度范围内，场地地层由第四系冲、洪积物（Q41aL+pl）组成，地层较复杂，现分述如下。
①耕土（Q4ml）：灰褐色、土黄色等素色，稍湿，松散,主要成份为粉土,含有少量植物根系，该层厚0.2—0.5m。
②湿陷性黄土状土（Q41al+pl）：褐黄色、淡黄色。
以粉土为主，土质较均匀，无层理，根孔发育，稍湿，稍密—中密，以稍密为主。
桩基础的设计
凝土垫层C7.5
2）高层建筑平板式和梁板式筏形承台的最小厚度不应 小于400mm，墙下布桩的剪力墙结构筏形承台的最 小厚度不应小于200mm。 3）高层建筑箱形承台的构造应符合《高层建筑筏形与 箱形基础技术规范》JGJ6的规定。 承台混凝土材料及其强度等级应符合结构混凝 土耐久性的要求和抗渗要求。 承台的钢筋配置应符合下列规定： 1） 柱下独立桩基承台纵向受力钢筋应通长配置，对 四桩以上（含四桩）承台宜按双向均匀布置，对三 桩的三角形承台应按三向板带均匀布置，且最里面 的三根钢筋围成的三角形应在柱截面范围内。
M x = Niyi M y = Nixi
Mx My xi yi
Ni
—— 分别为绕X轴和绕Y轴方向计算截面处的弯矩设计值； ——垂直Y轴和X轴方向自桩轴线到相应计算截面的距离； ——不计承台及其上土重，在荷载效应基本组合下的第i基桩竖 向反力设计值。
三桩承台的正截面弯距值按下列方法计算： 1）等边三桩承台 3 M = Nmax (sa c) 3 4
对桩和承台来说，应有足够的强度、刚度合耐久性。
（二）桩基础设计基本资料
1、建筑本身的资料； 2、建筑场地、建筑环境资料； 3、岩土工程勘察资料； 4、施工条件和桩型条件； 5、供设计比较用的有关桩型及实施的可行性的资料。
（三）桩基础设计基本内容和步骤
1、收集设计基本资料，包括提出勘察要求并实施勘察。 2、持力层选择和桩型选择。 3、确定单桩承载能力。 4、根据上部结构荷载情况，初步确定桩的数量和平面布置，初步确 定承台尺寸与埋置深度。 5、验算作用于单桩的荷载，若不符合要求，需调整平面布置与承台 尺寸再进行验算，直至满足要求。 6、验算群桩承载力和变形，若不符合要求则返回第4步修正设计，直 至满足要求。 7、桩身结构设计和计算。 8、承台设计和计算。 9、绘制桩位、桩身结构和承台结构施工图，编制设计说明。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程设计说明书课程名称：基础工程设计题目：柱下独立（联合）基础设计院系：学生：学号：专业班级：指导教师：2012年月日课程设计任务书柱下独立（联合）基础设计摘要：为了让同学们更好的学习《基础工程》这门课程，加深对知识的理解和掌握，提高同学们的动手能力，学校组织了这次关于基础工程的课程设计。
设计的主要容是对柱下独立基础和联合基础进行设计。
设计开始首先进行计算，经过计算，确定出基础的受力状态，然后设计基础尺寸。
基础尺寸设计后进行验算，验算符合要求，然后进行配筋的计算，配筋完成以后就开始绘制基础施工图，施工图完毕，经过校核无误，本次设计完成。
关键词：埋深基底尺寸基础基础高度配筋施工图目录1.设计背景 (1)2.设计方案 (2)3.方案实施 (5)4结果与结论 (11)5.收获与致 (12)6.参考文献 (13)7.附件 (14)某多层全现浇框架结构房屋，上部框架柱截面尺寸为500×500 mm，室外地坪标高同自然地面，室外高差450mm。
柱网布置见图1。
图1 柱网平面图上部结构作用在柱底的荷载为，A轴柱底荷载：①柱底荷载效应标准组合值：1416kF kN=，115kM kN m=⋅，47.5kV kN=；②柱底荷载效应基本组合值：1840F kN=，150M kN m=⋅，62V kN=。
B轴柱底荷载：①柱底荷载效应标准组合值：1627kF kN=，95kM kN m=⋅，41.5kV kN=；②柱底荷载效应基本组合值：2115F kN=，124M kN m=⋅，54V kN=。
拟建建筑场地平整，土层起伏不大。
工程地质资料见表1：地层代号土名天然地基土重度（γ）孔隙比（e）凝聚力（c）摩擦角（Φ）压缩系数(a1-2)压缩模量（Es）抗压强度（frk）承载力特征值（fak）kN/m³kPa 度1-MPa MPa MPa KPa①杂填土18②粉质粘土20 0.65 34 13 0.20 10.0 130③粘土19.4 0.58 25 23 0.22 8.2 180④全风化砂质泥岩21 22 30 0.8 240⑤强风化砂质泥岩22 20 25 3.0 300⑥中风化砂质泥岩24 15 40 4.0 620地下水位于地表下1.5m，地下水对混凝土无侵蚀性。
2.1材料选用C25混凝土（c f =11.9N/mm 2，t f =1.27N/mm 2）； HPB300钢筋（y y f f '==270N/mm 2）； HRPB335钢筋（y y f f '==300N/mm 2）。
2.2.基础埋深选择根据任务书要求和工程地质资料： 第一层土：杂填土，厚0.5m ；第二层土：粉质粘土，厚1.2m,承载力特征值ak f = 130kN/m 2； 第三层土：粘土，厚1.5m,承载力特征值ak f = 180kN/m 2；第四层土：全风化砂质泥岩，厚2.7m,承载力特征值ak f = 240kN/m 2。
第五层土：强风化砂质泥岩，厚3.0m ，承载力特征值ak f = 300kN/m 2 第六层土：中风化砂质泥岩，厚4.0m ，承载力特征值ak f = 620kN/m 2 地下水对混凝土无侵蚀性，地下水位于地表下1.5m 。
持力层选用第三层粘土，承载力特征值180ak f =kPa ，设基础在持力层中的嵌固深度为0.2m ，室外地坪标高同自然地面，则室外埋深为1.9m ，室埋深2.35m （室外高差0.45m ）。
由此得土层分布及基础剖面示意图如下：图2 土层分布及基础剖面示意图2.3 确定基础底面积（1）A 柱1）求地基承载力特征值a f 根据持力层为粉质粘土故取6.1=d η基底以上土的加权平均重度()()3180.520 1.020100.219.4100.217.31/1.9m r kN m ⨯+⨯+-⨯+-⨯==（加权土重度，其中杂填土容重183/m kN ，粘土取9.43/m kN ）持力层承载力特征值a f （先不考虑对基础宽度修正）(0.5)180 1.617.31(1.90.5)a ak d m f f d ηγ=+-=+⨯⨯- 218.77a kP =（上式d 按室外地面算起） 2）初步选择基底尺寸取柱底荷载标准值：1416k F kN =，115k M kN m =⋅，47.5k V kN = 基础底面积：21.1 1.114168.84218.77200.5(1.9 2.35)k a G F A m f d γ⨯≥==-⋅-⨯⨯+设2.1/=b l， 2.71b m ===取 2.7b m =， 3.3l m =，且 2.73b m m =<不需要再对a f 进行修正。
3）验算持力层地基承载力 回填土和基础重：()12010 2.7 3.3(1.9 2.35)189.342k G G d A kN γ=⋅⋅=-⨯⨯⨯+=偏心距： 11547.50.600.0890.551416189.346k k k k M le m m F G +⨯===<=++，1416189.34180.17218.772.7 3.3k k k F G P kPa kPa A ++===<⨯基底最大压力： max 660.0891180.171 3.3k kk k F G e P Al +⨯⎛⎫⎛⎫=+=⨯+ ⎪ ⎪⎝⎭⎝⎭209.32 1.2 1.2218.77262.52a a a kP f kP =<=⨯=0min >k P ，满足要求。
（2）B 柱1）基础底面尺寸确定因B 、C 轴间距仅2.7m ，B 、C 柱分别设为独立基础场地不够，所以将两柱做成双柱联合基础。
因梁柱荷载对称，所以联合基础近似按中心受压设计基础，基础埋深2.35m ，如下图：图3. B-C 柱联合基础埋深()222162716.66218.772010 2.35k a G F A m f d γ⨯≥==-⋅--⨯设8.1/=b l ，/1.816.66/1.8 3.04b A m === 取 3.3b m =，6l m =，219.8A m =。
3. 方案实施3.1基础结构设计（混凝土选用C25）(1)荷载设计值○1A 柱：柱底荷载效应基本组合值：1840F kN =，150M kN m =⋅，62V kN =； ②B 柱：柱底荷载效应基本组合值：2115F kN =，124M kN m =⋅，54V kN =。
（2）A 柱预估基础高度0.60m 。
1）基底净反力1840206.52.7 3.3j F p kPa A ===⨯ 244.7max 168.32min1500.6062206.51/6 2.7 3.3j j F M p kPa A W +⨯=±=±=⨯⨯（基础高度初步估算0.60m 计算） 2）冲切验算基础高度(采用锥形基础)柱边基础截面抗冲切验算（见图4）图4 冲切验算简图3.3l m =， 2.7b m =，0.5t c a a m ==，0.5c b m =。
初步选定基础高度600h mm =，0600405555h mm =--=（有垫层）。
0.1=hp β020.520.555 1.610 2.7b t a a h m b m =+=+⨯=<=，所以破坏椎体在基础平面部；取 1.61b a m =0.5 1.611.05522t b m a a a m ++=== 因偏心受压，j p 取,max 244.7j p kPa = 冲切力：⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛---⎪⎭⎫ ⎝⎛--=200max ,2222h b b b h a l P F c c j l23.30.5 2.70.5244.70.555 2.70.5552222⎡⎤⎛⎫⎛⎫=⨯--⨯---⎢⎥ ⎪ ⎪⎝⎭⎝⎭⎢⎥⎣⎦485.6kN = 抗冲切力：300.70.7 1.0 1.2710 1.0550.555520.53hp t m l f a h kN F β=⨯⨯⨯⨯⨯=> 基础高度满足要求。
3）配筋计算图5 基础剖面尺寸示意图选用的HPB300 级钢筋，2270/y f N mm = ,HRB335 级钢筋，2/300mm N f y = І-І截面（柱边）：柱边净反力：(),min ,max ,min 2cj j j j l a P P p P l+=+- ()3.30.5168.3244.7168.3212.292 3.3kPa +=+⨯-=⨯2max max 21[()(2)()]()481[(244.7212.29)(2 2.70.5)(244.7212.29) 2.7](3.30.5)48454.68.I j j c j j c M p p b b p p b l a kN mI I =+++--=+⨯++-⨯-= 62,0454.681033710.90.9270555I s I y M A mm f h ⨯===⨯⨯选18ф16（As=3618mm 2） Ⅱ-Ⅱ截面：()()2,max ,min 2122421244.7+168.3()(2.70.5)(2 3.30.5)242295.67.j j cc P P M b b l a kN mII +⎛⎫=-+ ⎪⎝⎭=⨯-⨯⨯+= 62,0295.671022330.90.9270(55510)s y M A mm f h II II⨯===⨯⨯- 按构造要求配筋:实配12ф16（As=2412mm 2）（注：短边钢筋放在长边钢筋上方，所以有效计算高度差10mm ） （3）B-C 柱6l m =， 3.3b m =，0.5c c a b m ==，初选基础高度H=0.60m （等厚）； 1）基底净反力22115213.646 3.3j F p kPa A ⨯===⨯ 2）冲切计算图6 冲切验算计算简图要求07.0h u f F m t hp l β≤0()4(0.50.555)4 4.22m c u a h m =+⨯=+⨯=0.1=hp β，21.27/t f N mm =220(2)2115-(0.520.555)213.641561.22l B c j F F a h p kN =-+=+⨯⨯=00.70.7 1.0 1.27 4.225552082.13hp t m l f u h kN F β=⨯⨯⨯⨯=>所以满足要求。
3）纵向力计算3.3213.64705.01/j bp kN m =⨯=弯矩和剪力的计算结果见下图：图7 弯矩和剪力计算结果4)抗剪验算柱边剪力：max 987.02V kN =,0.1=hs β0max 0.70.7 1.0 1.27 3.35551628.2hs t f bh kN V β=⨯⨯⨯⨯=>满足要求。
