溢流阀是一种常用的液压元件，它在液压系统中起着非常重要的作用。
溢流阀
的原理图如下：
【图1，溢流阀原理图】。
溢流阀主要由阀体、阀芯、弹簧、调节螺母等部件组成。
当液压系统中的液压
油流经溢流阀时，阀芯会受到液压力的作用而移动，当液压力超过设定的压力值时，阀芯会向上移动，使得液压油通过溢流口流回油箱，从而限制液压系统的工作压力。
溢流阀的原理图中，阀芯的位置可以通过调节螺母来改变，从而改变溢流阀的
工作压力。
当调节螺母向下旋紧时，溢流阀的工作压力会增加；当调节螺母向上旋松时，溢流阀的工作压力会减小。
这样就可以根据实际需要来调节液压系统的工作压力。
溢流阀的原理图中还有一个弹簧，它的作用是使得阀芯在无液压压力作用时能
够回到初始位置。
当液压系统中的液压力小于设定的压力值时，弹簧会使得阀芯向下移动，关闭溢流口，从而保持液压系统的正常工作。
溢流阀的原理图清晰地展示了溢流阀的工作原理和结构，使得人们能够更加直
观地了解溢流阀的工作原理。
在实际的液压系统中，溢流阀的选择和调节非常重要，只有合理选择和调节溢流阀，才能保证液压系统的正常工作。
总的来说，溢流阀是液压系统中不可或缺的重要元件，它通过调节液压系统的
工作压力，保证液压系统的正常工作。
溢流阀的原理图清晰地展示了溢流阀的工作原理和结构，为人们更好地理解和应用溢流阀提供了帮助。
希望本文能够对大家有所帮助。
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀（Overflow Valve）是一种常见的液压控制元件，用于在液压系统中控制流体的流量和压力。
它通常由一个调节阀和一个弹簧组成，通过调节阀的开度来控制流体的流量，从而实现对系统压力的调节。
工作原理：溢流阀的工作原理基于流体的压力差。
当液压系统中的压力超过设定的阀门压力时，溢流阀会打开，将多余的流体引导到系统的低压区域，从而防止系统过载。
当系统压力下降到设定的阀门压力以下时，溢流阀会关闭，阻止流体继续流出。
溢流阀通常由一个调节阀和一个弹簧组成。
调节阀通过调节阀门开度来控制流体的流量。
当系统压力超过设定的阀门压力时，压力作用在调节阀上，压缩弹簧，使调节阀打开，流体通过溢流阀流入低压区域。
当系统压力下降到设定的阀门压力以下时，弹簧将调节阀关闭，阻止流体继续流出。
动画原理：为了更好地理解溢流阀的工作原理，可以通过动画来展示。
动画可以通过图形和动态效果来模拟溢流阀的工作过程，使观众更直观地了解溢流阀的工作原理。
在动画中，可以使用图形来表示液压系统的各个组成部分，如液压泵、液压缸、溢流阀等。
通过动态效果，可以展示液压泵提供的流体压力和液压缸的运动过程。
同时，可以加入溢流阀的工作过程，通过调节阀门的开度和流体的流动方向来模拟溢流阀的工作原理。
通过动画，观众可以清楚地看到溢流阀在系统压力超过设定值时打开，将多余的流体引导到低压区域，从而保护系统不过载。
同时，观众还可以看到溢流阀在系统压力下降到设定值以下时关闭，阻止流体继续流出。
通过动画的展示，观众可以更直观地了解溢流阀的工作原理，以及它在液压系统中的重要作用。
动画可以帮助观众更好地理解和记忆溢流阀的工作原理，为工程师和操作人员提供参考和指导。
总结：溢流阀是液压系统中常见的控制元件，通过调节阀门开度来控制流体的流量和压力。
它的工作原理基于流体的压力差，当系统压力超过设定值时，溢流阀打开，将多余的流体引导到低压区域，防止系统过载；当系统压力下降到设定值以下时，溢流阀关闭，阻止流体继续流出。

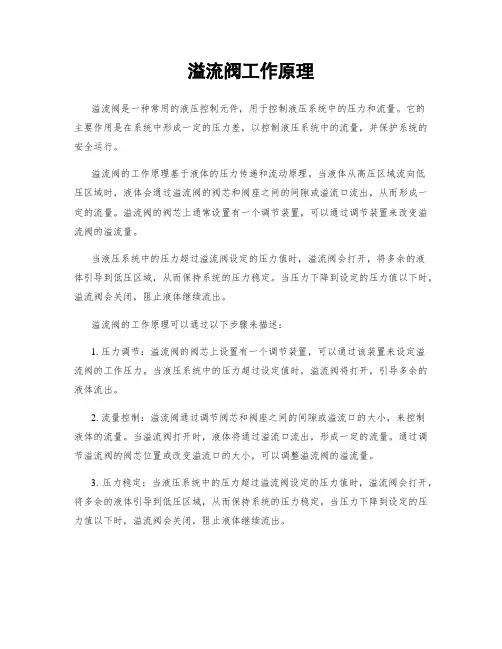

溢流阀工作原理
溢流阀工作原理溢流阀是一种常用的液压控制元件，用于控制液压系统中的压力和流量。
它的主要作用是在系统中形成一定的压力差，以控制液压系统中的流量，并保护系统的安全运行。
溢流阀的工作原理基于液体的压力传递和流动原理。
当液体从高压区域流向低压区域时，液体会通过溢流阀的阀芯和阀座之间的间隙或溢流口流出，从而形成一定的流量。
溢流阀的阀芯上通常设置有一个调节装置，可以通过调节装置来改变溢流阀的溢流量。
当液压系统中的压力超过溢流阀设定的压力值时，溢流阀会打开，将多余的液体引导到低压区域，从而保持系统的压力稳定。
当压力下降到设定的压力值以下时，溢流阀会关闭，阻止液体继续流出。
溢流阀的工作原理可以通过以下步骤来描述：1. 压力调节：溢流阀的阀芯上设置有一个调节装置，可以通过该装置来设定溢流阀的工作压力。
当液压系统中的压力超过设定值时，溢流阀将打开，引导多余的液体流出。
2. 流量控制：溢流阀通过调节阀芯和阀座之间的间隙或溢流口的大小，来控制液体的流量。
当溢流阀打开时，液体将通过溢流口流出，形成一定的流量。
通过调节溢流阀的阀芯位置或改变溢流口的大小，可以调整溢流阀的溢流量。
3. 压力稳定：当液压系统中的压力超过溢流阀设定的压力值时，溢流阀会打开，将多余的液体引导到低压区域，从而保持系统的压力稳定。
当压力下降到设定的压力值以下时，溢流阀会关闭，阻止液体继续流出。
溢流阀的工作原理可以应用于各种液压系统中，例如工程机械、农机设备、船舶、航空航天等领域。
通过合理选择和调整溢流阀的参数，可以实现对液压系统中的压力和流量的精确控制，从而保证系统的安全运行和优化性能。
总结起来，溢流阀的工作原理是通过调节阀芯和阀座之间的间隙或溢流口的大小，控制液体的流量，并在系统中形成一定的压力差，以保持系统的压力稳定。
溢流阀在液压系统中起着重要的作用，能够有效地控制液压系统的压力和流量，保护系统的安全运行。
溢流阀工作原理及动画原理
溢流阀工作原理及动画原理溢流阀是一种常见的液压元件，用于控制液压系统中的流量和压力。
它通过调节流体的流量来控制系统的压力，以保持系统的稳定性和安全性。
下面将详细介绍溢流阀的工作原理及动画原理。
一、溢流阀的工作原理溢流阀主要由阀体、阀芯、调节弹簧和控制孔组成。
当液压系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的压力稳定。
1. 阀芯位置调节：溢流阀的阀芯通过调节弹簧的压力来控制流量的大小。
当液压系统中的压力超过设定值时，阀芯会向上移动，打开溢流口，使多余的液体流回油箱。
2. 液体流动路径：当液体从进口进入溢流阀时，通过控制孔进入溢流阀的阀芯腔。
当压力超过设定值时，阀芯会移动，使溢流口打开，多余的液体通过溢流口返回油箱。
3. 调节弹簧：调节弹簧的压力决定了溢流阀的开启压力。
通过调整弹簧的紧密程度，可以改变溢流阀的开启压力，从而控制系统的工作压力。
二、溢流阀的动画原理为了更好地理解溢流阀的工作原理，下面将通过动画演示来展示其工作过程。
1. 初始状态：动画开始时，溢流阀处于关闭状态。
液体从进口进入溢流阀的阀芯腔，同时控制孔也连接到阀芯腔。
2. 压力上升：当液压系统的压力超过设定值时，阀芯开始受到压力的作用，向上移动。
3. 溢流口打开：随着阀芯的上移，溢流口逐渐打开，多余的液体开始通过溢流口返回油箱。
4. 压力下降：当压力降低到设定值以下时，弹簧的作用使阀芯重新回到初始位置，溢流口关闭。
通过动画演示，可以清楚地看到溢流阀在液压系统中的工作原理。
当系统的压力超过设定值时，溢流阀会打开，将多余的液体引导回油箱，以保持系统的稳定性和安全性。
总结：溢流阀是一种常见的液压元件，通过调节流体的流量来控制系统的压力。
它主要由阀体、阀芯、调节弹簧和控制孔组成。
溢流阀的工作原理是通过阀芯的移动来控制溢流口的开启和关闭，从而控制液体的流量。
动画演示可以更直观地展示溢流阀的工作过程，帮助人们更好地理解其原理。
溢流阀工作原理
常随压力波动开启）。系统卸荷作用：在溢流阀的遥控 口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的 遥控口通油箱，此时液压泵卸荷。溢流阀此时作为
卸荷阀使用。安全保护作用：系统正常工作时，阀门关 闭。只有负载超过规定的极限（系统压力超过调定压力） 时开启溢流，进行过载保护，使系统压力不再增
加（通常使溢流阀的调定压力比系统最高工作压力高 10%～20%）。
全文完！谢谢欣赏 再见！
vip视频解析 /
溢流阀是一种液压压力控制阀，在液压设备中主要起定 压溢流作用，稳压，系统卸荷和安全保护作用。下面跟 大家讲解一下溢流阀的基本知识。溢流阀1溢流阀
工作原理溢流阀是一种液压压力控制阀，在液压设备中 主要起定压溢流作用，稳压，系统卸荷和安全保护作用。 溢流阀原理：在定量泵节流调节系统中，定量泵
提供的是恒定的流量，当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力。在定量泵节流调节系统中，定量
泵提供的是恒定流量。当系统压力增大时，会使流量需 求减小。此时溢流阀开启，使多余流量溢回油箱，保证 溢流阀进口压力，即泵出口压力恒定（阀口常随压
力波动开启）。2溢流阀和减压阀的区别溢流阀是防止系 统超载，保证安全。减压阀是在保证系统不过载的前提 下，降低系统压力。1、减压阀主要是用来降低
液压系统某一分支油路的压力，使分支压力比主油路压 力低且稳定，在调定压力的范围内，减压阀也像溢流阀 那样是关闭的。但是随着系统压力的升高当达到减
常通的，通过狭窄通道减压。4、溢流阀的作用是稳压、 溢流、过载保护。减压阀是减小压力，液压系统某一部 分压里减小。用途不一样。所以不能代替。溢流
阀3溢流阀简介溢流阀是一种液压压力控制阀，在液压设 备中主要起定压溢流作用，稳压，系统卸荷和安全保护 作用。定压溢流作用：在定量压力增大时，会使 流量需求减小。此时溢流阀开启，使多余流量溢回油箱， 保证溢流阀进口压力，即泵出口压力恒定（阀口
溢流阀工作原理

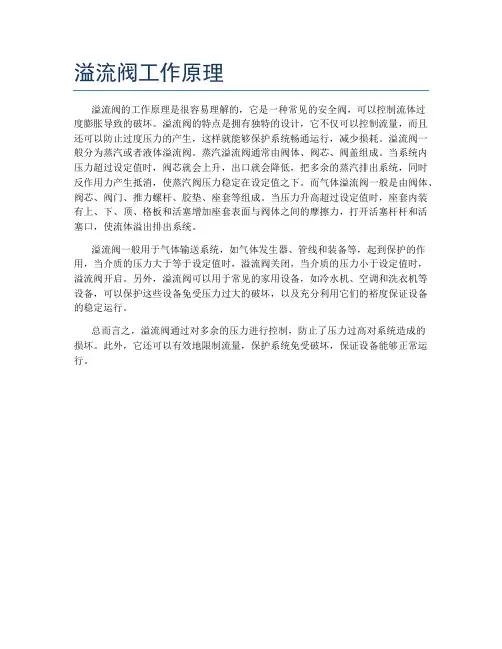

溢流阀工作原理
溢流阀的工作原理是很容易理解的，它是一种常见的安全阀，可以控制流体过
度膨胀导致的破坏。
溢流阀的特点是拥有独特的设计，它不仅可以控制流量，而且还可以防止过度压力的产生，这样就能够保护系统畅通运行，减少损耗。
溢流阀一般分为蒸汽或者液体溢流阀。
蒸汽溢流阀通常由阀体、阀芯、阀盖组成。
当系统内压力超过设定值时，阀芯就会上升，出口就会降低，把多余的蒸汽排出系统，同时反作用力产生抵消，使蒸汽阀压力稳定在设定值之下。
而气体溢流阀一般是由阀体、阀芯、阀门、推力螺杆、胶垫、座套等组成。
当压力升高超过设定值时，座套内装有上、下、顶、格板和活塞增加座套表面与阀体之间的摩擦力，打开活塞杆杆和活塞口，使流体溢出排出系统。
溢流阀一般用于气体输送系统，如气体发生器、管线和装备等，起到保护的作用，当介质的压力大于等于设定值时，溢流阀关闭，当介质的压力小于设定值时，溢流阀开启。
另外，溢流阀可以用于常见的家用设备，如冷水机、空调和洗衣机等设备，可以保护这些设备免受压力过大的破坏，以及充分利用它们的裕度保证设备的稳定运行。
总而言之，溢流阀通过对多余的压力进行控制，防止了压力过高对系统造成的
损坏。
此外，它还可以有效地限制流量，保护系统免受破坏，保证设备能够正常运行。
溢流阀工作原理
课后思考题
• 当节流口堵塞时，溢 流阀的工作状态？
RTC讲座
谢谢！
溢流阀的种类
直动形溢流阀
调节螺丝 油入口
先导式溢流阀
先导阀芯
节流孔
主阀
排油口
油压符号
溢流阀工作原理
溢 流 阀 关 闭 时
入口
先导阀芯 弹簧
阻尼孔
主阀心
如图所示： 1、油从入口进入到主阀活 塞下腔，对活塞产生一个 向上的力； 2、油通过阻尼孔进入到活 塞上腔，对活塞产生一个 向下的力。 当先导阀芯没有被打开前， 活塞上下面积相同，压强 也相等，因此对活塞产生 的力平衡，加上主阀芯弹 簧对活塞有向下的力，所 以主阀关闭。
RTC讲座Biblioteka 油压控制 之 溢流阀工作原理
RTC讲座
目录
讲座时间：20分钟
1.溢流阀在油压系统 中的作用和要求 2.溢流阀的种类 3.溢流阀的工作原理 和结构
溢流阀的作用和要求
• 溢流阀是通过阀口的溢流，使被控制系统 或回路的压力维持恒定，实现稳压，调压 或限压作用。 • 对溢流阀的主要要求是：调压范围大，调 压偏差小，压力摆动小，动作灵敏，过流 能力大，噪声小。
溢流阀工作原理
溢 流 阀 开 启 时 如图所示： 1、溢流阀入口压力不断增大， 当油压力大于先导阀芯设定 的压力时，先导阀芯打开。 主阀上腔的压力油通过先导 阀排走，上腔压力变为0。
阻尼孔
入口
排油口
2、由于上腔压力0，在下腔油 压力的作用下，主阀向上移 动，打开阀芯，入口的压力 油通过主阀芯流入排油口， 降低入口油的压力。 3、当入口油压力下降到低于先 导阀设定的压力时，先导阀 芯关闭，在主阀上腔重新建 立了压力，推动主阀芯向下 移动，关闭主阀。
《溢流阀工作原理》课件
对于溢流阀的现场维修，需要掌握一定的操作技巧和注意事项，以确保维修 的在溢流阀的安装调试过程中，需要注意一些细节问题，以确保溢流阀能够正 常工作。
溢流阀的未来发展趋势
展望溢流阀的未来，随着技术的不断发展，溢流阀将会有更广泛的应用和更 高的性能要求。
溢流阀的应用案例分析
溢流阀的维护保养
1 定期检查
2 清洗保养
检查溢流阀的密封性能、泄漏情况和外观状况。
定期清洗溢流阀，保持其正常工作状态。
压力溢流阀的应用 1：起重机 传动系统
压力溢流阀通常用于起重机传动系统中，以确保系统油液的压力稳定，避免 因载重变化导致的系统故障。
压力溢流阀的应用 2：液压挖掘机
液压挖掘机中压力溢流阀的应用非常广泛，用于控制主油路的压力和流量，保证液压系统的正常工作。
溢流阀的分类
1 按压力类型分类
压力溢流阀和流量溢流阀。
2 按控制方式分类
手动溢流阀、电动溢流阀、机械溢流阀等。
压力溢流阀的工作原理
压力溢流阀通过感应系统中的压力变化，控制溢流口的开启和关闭，以维持 系统的设定压力。当系统压力超过设定值时，溢流阀打开，将多余的流体引 导回油箱。
流量溢流阀的工作原理
流量溢流阀的应用 3：控制液 压缸速度
流量溢流阀可用于控制液压缸的速度，实现精确的工作步骤和运动控制。
溢流阀的故障分析方法
对溢流阀的故障进行分析和排查，可以及时修复故障，保证系统的正常工作。
溢流阀的常见故障及排查方法
介绍溢流阀常见的故障现象和可能的原因，并提供相应的排查方法。
溢流阀的现场维修操作
流量溢流阀通过感应系统中的流量变化，控制溢流口的开启和关闭，以维持 系统的设定流量。当系统流量超过设定值时，溢流阀打开，将多余的流体引 导回油箱。
先导型溢流阀结构原理课件
特点
先导型溢流阀具有灵敏度高、调节方 便、稳定性好等优点，广泛应用于各 种液压系统中。
03
先导型溢流阀的特点
压力稳定
溢流阀通过控制主阀芯的 开口度来稳定系统压力， 确保压力波动在允许范围内。
先导型溢流阀采用先导控 制原理，通过先导阀调节 主阀芯的运动，实现精确 的压力控制。
先导型溢流阀具有较高的 压力稳定性，能够减小压 力波动对系统稳定性的影响。
பைடு நூலகம்
先导阀用于控制主阀的开启和关闭， 通过调节先导阀的弹簧压力来控制溢 流压力。
主阀部分
主阀的组成
主阀主要由阀体、阀芯、弹簧和 密封圈等组成。
主阀的作用
主阀用于实现溢流功能，当系统 压力超过溢流压力时，主阀打开，
使油液通过主阀流回油箱。
主阀的工作原理
当先导阀打开后，主阀上腔的压 力降低，当系统压力超过溢流压 力时，主阀芯在油液压力的作用 下向上移动，使油液通过主阀流
汽车领域
用于调节发动机机油压力， 保证发动机正常运转。
航空航天领域
用于调节燃料压力，保证 飞行安全。
02
先导型溢流阀的结构
先导阀部分
先导阀的组成
先导阀主要由阀座、锥阀芯和弹簧等 组成。
先导阀的作用
先导阀的工作原理
当系统压力达到先导阀的弹簧压力时， 锥阀芯打开，使主阀上腔的油液通过 先导阀流回油箱，从而降低主阀上腔 的压力，使主阀打开。
流量调节
先导型溢流阀通过调节先导阀的 弹簧预紧力和先导阀芯的开口度，
实现对系统流量的调节。
流量调节范围较大，适用于不同 流量需求的工况。
调节过程简单方便，能够快速响 应系统流量变化，提高系统的动
态性能。
溢流阀的工作原理及分类
溢流阀的⼯作原理及分类溢流阀的⼯作原理及分类溢流阀的⽤途溢流阀定压溢流作⽤：在定量泵节流调节系统中，定量泵提供的是恒定流量。
当系统压⼒增⼤时，会使流量需求减⼩。
此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进⼝压⼒，即泵出⼝压⼒恒定（阀⼝常随压⼒波动开启）。
安全保护作⽤：系统正常⼯作时，阀门关闭。
只有负载超过规定的极限（系统压⼒超过调定压⼒）时开启溢流，进⾏过载保护，使系统压⼒不再增加（通常使溢流阀的调定压⼒⽐系统最⾼⼯作压⼒⾼10％～20％）。
作卸荷阀⽤作远程调压阀作⾼低压多级控制阀作顺序阀⽤于产⽣背压（串在回油路上）。
1、直动型溢流阀1）、锥阀式直动型溢流阀锥阀式直动型溢流阀图⽰为锥阀式直动型溢流阀。
锥阀2的左端设有偏流盘1托住弹压弹簧5，锥阀右端有⼀阻尼活塞3（阻尼活塞⼀⽅⾯在锥阀开启或闭合时起阻尼作⽤，⽤来提⾼锥阀⼯作的稳定性；另⼀⽅⾯⽤来保证锥阀开启后不会倾斜）。
进⼝的压⼒油（压⼒为P）可以由此活塞的径向间隙进⼊活塞底部，形成⼀个向左的液压⼒F=P·A（A为活塞底部⾯积）。
当作⽤在底部的液压⼒F⼤于弹簧⼒时，锥阀阀⼝打开，油液由锥阀⼝经回流⼝溢回油箱。
只要阀⼝打开，有油液流经溢流阀，溢流阀⼊⼝的压⼒就基本保持恒定。
通过调节杆4来改变调压弹簧5的预，即可调整溢流压⼒。
紧⼒Ft锥阀开启后，（5－21）式中，K、X分别为弹簧刚度和预压缩量（m）；G为阀芯⾃重（阀芯垂直安放时考虑⾃重，⽔平安放时不考虑⾃重）（N）；Ff为阀芯与阀套间的摩擦⼒（⽅向与阀芯运动的⽅向相反）（N）；F5为稳态液动⼒，由于阻尼活塞与锥阀连接处为锥⾯，且与锥阀对称，因此在锥阀开启时进油流与出油流的稳态液动⼒相互平衡，所以F5=0；Fj为射流⼒，在锥阀端部的偏流盘上开有⼀个环形槽，⽤以改变锥阀出流⼝的液流⽅向，产⽣⼀个与弹簧⼒⽅向相反的射流⼒，当通过溢流阀的流量增加时，虽然因为锥阀阀⼝增⼤引起弹簧⼒增加，但由于与弹簧⼒⽅向相反的射流⼒同时增加，结果抵消了弹簧⼒的增量，即。
溢流阀工作原理
溢流阀工作原理关键信息项1、溢流阀的定义和分类直动式溢流阀先导式溢流阀2、工作原理的详细阐述压力调节机制流量控制方式3、溢流阀的性能参数额定压力开启压力流量特性4、应用场景液压系统中的作用常见的工业应用领域11 溢流阀的定义溢流阀是一种液压压力控制阀，用于控制系统中的压力，当系统压力超过设定值时，溢流阀会打开，将多余的流量溢流回油箱，从而保持系统压力在设定范围内。
111 溢流阀的分类1111 直动式溢流阀直动式溢流阀的工作原理相对简单，由阀芯、弹簧和调节螺钉组成。
当系统压力作用在阀芯上的力超过弹簧的预紧力时，阀芯打开，实现溢流。
1112 先导式溢流阀先导式溢流阀由先导阀和主阀组成。
先导阀用于感知系统压力并控制主阀的开启。
当先导阀开启时，主阀阀芯上腔的压力降低，主阀芯在系统压力的作用下打开，实现溢流。
12 工作原理的详细阐述121 压力调节机制溢流阀的压力调节通过调节弹簧的预紧力或调节螺钉来实现。
增加弹簧的预紧力或拧紧调节螺钉，会使溢流阀的开启压力升高；反之，减小弹簧的预紧力或拧松调节螺钉，开启压力降低。
122 流量控制方式当系统压力低于溢流阀的设定压力时，阀芯关闭，没有流量通过溢流阀。
当系统压力超过设定压力时，阀芯打开，液体从进口流向出口，实现溢流。
溢流阀的流量取决于阀芯的开启程度和系统压力与设定压力的差值。
13 溢流阀的性能参数131 额定压力指溢流阀能够长期正常工作所允许的最高压力。
132 开启压力指溢流阀开始溢流时的系统压力。
133 流量特性描述了溢流阀在不同压力差下的流量变化情况，是衡量溢流阀性能的重要指标之一。
14 应用场景141 液压系统中的作用在液压系统中，溢流阀主要用于防止系统过载，保护系统元件免受过高压力的损害。
同时，它还可以用于维持系统的稳定压力，实现压力控制和调节。
142 常见的工业应用领域广泛应用于机床、工程机械、冶金设备、船舶等众多工业领域的液压系统中。
总之，溢流阀作为液压系统中的重要元件，其工作原理的理解对于正确设计、使用和维护液压系统至关重要。
溢流阀的应用及原理图
溢流阀的应用及原理图1. 溢流阀的简介溢流阀，又称为压力缓冲阀或溢流节流阀，是一种常用的液压元件。
它广泛应用于工程机械、农机、船舶、航空航天等领域，用于控制液压系统中的压力，并在液压系统中起到过载保护的作用。
2. 溢流阀的工作原理溢流阀的工作原理基于流体力学和压力控制的原理。
其工作原理如下所述：1.溢流阀内部有一调节装置和一个活塞组成。
调节装置可调整溢流阀的工作压力。
2.当液压系统中的压力超过设定的工作压力时，溢流阀的调节装置会使活塞移动，以打开溢流口。
3.液压系统中的压力会通过溢流口流出，使压力得到控制，保持在设定的范围内。
4.当压力降低到设定的范围内时，调节装置会使活塞关闭溢流口，停止流体流出。
3. 溢流阀的应用溢流阀在液压系统中有多种应用，以下列举了几个常见的应用场景：1.过载保护：溢流阀可以在液压系统中起到过载保护的作用。
当系统中的压力超过设定的范围时，溢流阀会打开溢流口，将多余的液压油流出，以保护系统不受损坏。
2.管路平衡：在液压系统中，通过配置溢流阀，在多个液压缸上保持相同的压力，以实现管路平衡，使各液压缸能够同时运动。
3.阻尼调节：溢流阀可以用于调节液压缸的速度和动作阻尼。
通过调整溢流阀的阀芯开度，可以增加或减少溢流量，达到速度调节和阻尼调节的效果。
4.流量控制：通过调节溢流阀的阀芯开度，可以控制液压系统中的流量大小，实现对液压系统的流量控制。
4. 溢流阀的原理图下图为溢流阀的原理图：________| || || 液压源 ||________|||____|____| || 溢流阀 ||_ ____ __|| || || ______| | ||_|______|||___|____| || 液压缸 ||________|5. 结论溢流阀是一种常用的液压元件，通过调节溢流阀的工作原理，可以实现液压系统的压力控制、过载保护、流量控制等功能。
其应用场景广泛，并在工程机械、农机、船舶、航空航天等领域发挥重要作用。
电磁溢流阀工作原理
令狐采学创作电磁溢流阀工作原理令狐采学1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。
2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。
2位2通阀是开通，还是关闭，是由电磁铁推动阀芯运动来实现的。
像楼上朋友讲的，有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个人各爱（根据系统要求选择）。
也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一头通过油管与油箱相连。
通过操作电磁铁可以让先导溢流阀的某个部位或者与油箱相通，或者不与油箱相通。
3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。
如果先导阀正常工作，即主阀上腔有先导阀规定的压力，则整个令狐采学创作溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量流回油箱，另一方面又能维持系统的压力为先导阀的调定值。
可见，先导阀主要管压力，主阀服从先导阀的领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。
4）如果先导阀不调什么压力，也就是说主阀上腔没有先导阀控制的压力，这样主阀芯就解放了，由于没有来自上腔调压力，阀口就开到最大，油源来的油不再进入系统而以尽可能低的卸荷压力流回油箱。
5）可见定差溢流阀中的电磁阀，仅仅在系统卸荷时（液压阀部分）流过1-2升/分的先导流量，而浩浩荡荡的主流量还是通过主阀口流回油箱。
5）刚才讲的电磁阀的一头要与先导溢流阀的某个部位相连，什次部位？就是先导阀油路与主阀上腔连接到这个部位。
这个部位平时与先导阀油路相连，这个部位的压力也就是主阀上腔调压力，由先导阀决定。
现在有了电磁阀这个（并联的）接令狐采学创作令狐采学创作口，如果这个接口通过电磁阀与油箱相连，则主阀上腔也就基本没有什么压力了，就是系统卸荷了。
但系统不需要卸荷时，电磁阀将并联的通油箱口关闭，将控制主阀上腔调权力交回给先导阀。
并联的接口，就是一个边门的意思，平时边门关闭。
溢流阀的工作原理介绍
溢流阀的工作原理介绍
根据“并联溢流式压力负反馈”原理设计而成的液压阀称为溢流阀。
溢流阀的主要用途有以下两点：
（1）调压和稳压。
如用在定量泵构成的液压源中，用以调节泵的出口压力，保持该压力恒定。
（2）限压。
如用作安全阀，当系统正常工作时，溢流阀处于关闭状态，仅仅在系统压力大于其调定压力时才开始溢流，对系统起过载保护作用。
溢流阀的特征是：阀与负载想并联，溢流口接回油箱，采用进口压力负反馈。
下面就来简单了解一下直动型溢流阀：
直动式溢流阀是作用在阀芯上的主油路液压力与调压弹簧力直接相平衡的溢流阀。
如图1所示，直动型溢流阀因阀口和测压面结构型式不同，形成了三种基本结构：
图（a）所示阀采用滑阀式溢流口，端面测压方式；
图（b）所示阀采用锥阀式溢流口，同样采用端面测压方式；
图（c）所示阀采用锥阀式溢流口，锥面测压方式，测压面和阀口的节流边均用锥面充当。
但无论何种结构，直动型溢流阀均是由调压弹簧和调压手柄，溢流阀口，测压面等三个部分构成。
标签: 溢流阀。
溢流阀解析ppt课件
第三节 压力控制阀
压力控制阀简称压力阀，是利用作用在阀芯上的 液压力和弹簧力相平衡的原理工作的。
压力阀包括： （1）用来控制液压系统压力的阀类。 （2）利用压力变化作为信号来控制其它元件动 作的阀类。
按其功能和用途不同可分为溢流阀、减压阀、 顺序阀和压力继电器等。
溢流阀
溢流阀的主要用途有以下两点： 1）调压和稳压。如用在由定量泵构成的液压源中，用以调 节泵的出口压力，保持该压力恒定。 2）限压。如用作安全阀，当系统正常工作时，溢流阀处于 关闭状态，仅在系统压力大于其调定压力时才开启溢流，对 系统起过载保护作用。
AB
O型机能
1）O型机能
PT
阀芯处于中位时, P,A,B,T 四个油口均被封闭，其特点是：
①缸的两腔被封闭,活塞在任一位置均可停住, 且能承受 一定的正向负载和反向负载。
② 因P口封闭，泵不能卸荷 ，泵排出的压力油只能从溢 流阀排回油箱。
③可用于多个换向阀并联的系统。当一个分支中的换 向阀处于中位时, 仍可保持系统压力，不致影响其它分 支的正常工作。
图4.17(b)则 为弹簧自动复 位式三位四通 手动换向阀。
复位弹簧
图4.17 三位四通手动换向阀中位 手柄
阀 芯
复位弹簧
图4.17 三位四通手动换向阀左位 手柄
阀 芯
复位弹簧
图4.17 三位四通手动换向阀右位 手柄
阀 芯
2.机动换向阀 此类控制方式的“信号源”是缸的运动件。例如将挡块
固定在运动的活塞杆上，当挡块触压阀推杆2的滚滚轮1时 ， 推杆2即推动阀芯3换向。挡块和推杆2端部的滚轮脱离接触 后，阀芯即可靠弹簧复位。此种阀的控制方式因和缸的行程 有关，也有管此类阀叫“行程阀”。
溢流阀工作原理
溢流阀工作原理溢流阀是一种常用的液压控制元件，主要用于控制液压系统中的压力，保护系统的安全运行。
它的工作原理是通过调节流体的流量来控制系统的压力。
溢流阀的结构通常包括阀体、阀芯和调节装置。
阀体是溢流阀的外壳，内部有进口和出口通道，用于导流流体。
阀芯是溢流阀的关键部件，它能够根据系统压力的变化来调整流体的流量。
调节装置可以根据需要调整阀芯的位置，从而控制流体的流量和压力。
在液压系统中，当系统的压力超过设定值时，溢流阀会自动打开，流体从进口通道流向出口通道，形成一个回路。
阀芯的位置会随着流量的增加而上升，从而减小出口通道的有效截面积，降低流体通过的流量，从而使系统的压力保持在设定值以下。
当系统的压力低于设定值时，溢流阀会自动关闭，阻止流体进入出口通道，从而增加出口通道的有效截面积，提高流体通过的流量，使系统的压力恢复正常。
溢流阀的工作原理可以通过以下示意图来说明：[示意图]在示意图中，进口通道和出口通道之间有一个调节螺钉，用于调整阀芯的位置。
当系统的压力超过设定值时，阀芯会上升，减小出口通道的有效截面积，降低流体通过的流量。
当系统的压力低于设定值时，阀芯会下降，增加出口通道的有效截面积，提高流体通过的流量。
溢流阀的工作原理可以通过以下步骤来总结：1. 当系统的压力超过设定值时，溢流阀打开，流体从进口通道流向出口通道。
2. 阀芯的位置随着流量的增加而上升，减小出口通道的有效截面积，降低流体通过的流量。
3. 当系统的压力低于设定值时，溢流阀关闭，阻止流体进入出口通道。
4. 阀芯的位置随着流量的减小而下降，增加出口通道的有效截面积，提高流体通过的流量。
溢流阀的工作原理使其在液压系统中有着广泛的应用。
它可以用于控制液压系统的压力，保护系统的安全运行。
在一些特殊的应用中，溢流阀还可以用于限制流体的流量，控制系统的速度。
总之，溢流阀是一种通过调节流体流量来控制系统压力的液压控制元件。
它的工作原理简单有效，广泛应用于各种液压系统中。
