变压器的连接组别介绍
变压器的连接组别(附各种判别方法)
变压器的连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上，并被同一主磁通链绕，当主磁通交变时，在高、低压绕组中感应的电势之间存在一定的极性关系同名端：在任一瞬间，高压绕组的某一端的电位为正时，低压绕组也有一端的电位为正，这两个绕组间同极性的一端称为同名端，记作“˙”。
变压器联结组别用时钟表示法表示规定：各绕组的电势均由首端指向末端，高压绕组电势从A指向X，记为“ÈAX”，简记为“ÈA”，低压绕组电势从a指向x，简记为“Èa”。
时钟表示法：把高压绕组线电势作为时钟的长针，永远指向“12”点钟，低压绕组的线电势作为短针，根据高、低压绕组线电势之间的相位指向不同的钟点。
确定三相变压器联结组别的步骤是：①根据三相变压器绕组联结方式（Y或y、D或d）画出高、低压绕组接线图（绕组按A、B、C相序自左向右排列）；②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图，根据单相变压器判断同一相的相电势方法，将A、a重合，再画出低压绕组的电势相量图（画相量图时应注意三相量按顺相序画）；④根据高、低压绕组线电势相位差，确定联结组别的标号。
Yy联结的三相变压器，共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别，标号为偶数Yd联结的三相变压器，共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别，标号为奇数为了避免制造和使用上的混乱，国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种。
对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种。
标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中，供电给动力和照明的混合负载；Yd11组别的三相电力变压器用于低压高于0.4kV的线路中；YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中；YNy0组别的三相电力变压器用于原边需接地的系统中；Yy0组别的三相电力变压器用于供电给三相动力负载的线路中。
变压器联结组别含义
变压器联结组别含义变压器联结组别含义是指变压器的不同接线方式。
变压器联结组别主要分为三种：Y型联结、△型联结和Y/△型联结。
首先来讲讲Y型联结。
Y型联结是将三相电源线连接到三个独立的变压器绕组端子上，在这种情况下，每个变压器绕组都与相邻的变压器绕组串联，且每个相都连接到中性点，中性点上可以接地。
这种联结方式常用于需要中性点的场合。
在进行电力负载时，Y型联结使得负载电流能够均匀分布，并且能够有效降低相间电压的峰值，从而实现较好的电力负载平衡。
其次是△型联结。
在△型联结中，三相电源线被连接到变压器的三个端子上，通过三个相相连的连接而形成一个封闭环路。
这样的联结方式可在任何负载情况下实现三相平衡，且能够实现较好的电力负载和相邻变压器之间的电压平衡。
在△型联结中，负载电流既能够沿着相线流动，也能从其中一个相线流到另外一个相线，因此，它最适合用于高电压负载。
最后是Y/△型联结。
Y/△型联结实际上是Y型联结和△型联结的结合。
在一个三相电源线连接到变压器的一个端子上的情况下，此种联接方式的变压器绕组中包含了两种不同的绕组：一个是Y型绕组，另一个是△型绕组。
电力负载时，正常工作时使用△型联结，负载不足时使用Y型联结。
总之，变压器联结组别是指变压器绕组的连接方式。
不同的变压器联结组别对应着不同的电力负载情况，能够实现较好的电力负载平衡，同时，还能够获得多相电流的优点。
实际应用中，需要根据电压、电流和功率等因素选择不同的联结方式，尤其是在高电压负载情况下，需要选定合适的联结方式以保证稳定的电力负载。
变压器的接线组别
变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB 330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，UAB与uab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
（一）变压器接线组别变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“·”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。
分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。
变压器空载运行中，Yyn0接线组别高压侧为“Y”接线，激磁电流为正弦波。
变压器常用连接组和适用范围
变压器常用连接组和适用范围
变压器的连接组别是用来表示变压器高低压绕组的接线方式以及它们之间的相位关系的。
连接组别的表示方法通常是用一个或两个字母加上一个数字来表示的，其中字母表示高压绕组的接线方式，数字表示低压绕组的接线方式。
以下是一些常用的变压器连接组别及其适用范围：
1. Yyn0：
适用范围：主要用于6-10kV电压等级的配电变压器，低压侧引出中性线，构成三相四线制供电。
2. Yd11：
适用范围：主要用于35-60kV，低压侧为6-10kV的输配电系统。
其低压侧采用三角形接法可以改善电网的电压波形，从而使三次谐波电流只能在三角形绕组内形成环流，不至于传输到用户和供电线路中去。
3. YNd11：
适用范围：主要用于高压侧为110kV及以上的大电流接地系统中的变压器。
4. Dyn11：
适用范围：这种连接组别在近年来逐步推广使用，主要用于高压侧为6-10kV，低压侧为380/220V的配电变压器。
Dyn11接线的变压器中性线电流不得超过二次绕组额定电流的75%。
5. Yd1：
适用范围：用于电力系统中的中性点不接地或经消弧线圈接地系统中，能够限制短路电流，降低故障时的电压降。
6. Yn：
适用范围：主要用于星形接线的变压器，中性点直接接地或经消弧线圈接地，广泛应用于电力系统中。
7. D：
适用范围：表示三角形接线的变压器，常用于高压侧为35kV及以下，低压侧为10kV及以下的电力系统中。
这些连接组别的选择取决于系统的电压等级、运行条件、负载特性和对电压质量的要求。
在选择变压器的连接组别时，需要考虑系统的稳定性和经济性，确保变压器能够高效和安全地运行。
变压器的连接组别介绍
变压器的连接组别介绍变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。
在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。
新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。
有中性点引出时分别用YN、ZN 和yn、zn表示。
自藕变压器有公共部分的两绕组中额定电压低的一个用符号a 表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。
成本较大。
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。
而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。
现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1 在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，（假如你给一个系统输入一个频率为f的信号如果这个系统是非线性(比如功放)的由于非线性作用在输出端会产生2f,3f,....nf的各种分量这些都叫谐波2f的量就是2次谐波3f就是3次谐波nf就是n次谐波输出端频率为f 的分量就是基波它与低压绕组的三次谐波磁动势平衡抵消；）；它的危害：三次谐波是指发电机运行过程中，产生的三倍于工频频率的电动势。
浅析配电变压器的联结组别
浅析配电变压器的联结组别配电变压器是电力系统中非常重要的一个器材，它的主要作用是将高电压的电能变换成低电压的电能，以满足各个用电设备的需求。
而其中的联结组别也是变压器中非常重要的一个概念，它决定了变压器的使用方式和性能。
本文将从浅析配电变压器联结组别的角度出发，详细介绍联结组别的概念、分类以及应用。
一、联结组别的概念所谓联结组别，就是指配电变压器的各个相之间的联结方式。
根据不同的联结方式，变压器可以分为三种不同的组别，分别是Y/Y、Y/△和△/Y。
其中，Y/Y指的是三相入线组和三相出线组均为星形联结；Y/△指的是三相入线组为星形联结，而三相出线组为三角形联结；△/Y则是三相入线组为三角形联结，而三相出线组为星形联结。
二、联结组别的分类根据不同的应用场景和需求，联结组别可以进一步细分为几个不同的分类。
其中，比较常见的有以下几种：1. 负荷传递型联结组别这种联结组别是指在负载端需要接很多负载的情况下，需要采用的联结方式。
由于这种方式可以使得各个负载基本相等，因此可以保证负荷传递的均衡性。
在这种情况下，一般采用Y/△的联结组别，因为三角形联结可以承受比星形更大的负载。
2. 各种应付联结组别这种联结组别是指在应付各种电力系统的特殊情况时需要采用的联结方式。
比如，在变压器出现故障需要维修时，可以采用△/Y的联结组别，因为这种方式可以使得其中两相处于对称的状态，从而减小了对系统的影响。
3. 阻性或容性耦合型联结组别这种联结组别是指在需要考虑变压器的耦合效应时需要采用的联结方式。
在这种方式下，一般采用Y/Y的联结组别，因为星形联结可以减小变压器的漏磁电感，从而减弱了耦合效应。
三、联结组别的应用联结组别的不同应用方式，在实际的电力系统中也体现得非常明显。
比如，在配电系统中，一般采用Y/Y的联结组别，因为这种方式可以满足各个用电设备的电压需求，并且比较方便实施。
在高压输电系统中，一般采用Y/△的联结组别，因为这种方式可以提高电压的传输距离和负载能力。
35kv变压器联结组别
35kv变压器联结组别35kV变压器联结组别是指在35kV电力系统中，变压器的连接方式和组合形式。
根据变压器的连接方式和组合形式的不同，可以实现不同的电力系统配置和运行模式。
下面将详细介绍35kV变压器联结组别的相关内容。
35kV变压器联结组别主要分为三大类，分别是单単连接、Y/Y连接和Δ/Y连接。
1.单単连接:单単连接是指35kV变压器的高压绕组和低压绕组都采用単相绕组的连接方式。
这种连接方式适用于供电侧和负荷侧均为单相负载的情况。
在供电侧为负荷不平衡的情况下，可以实现自动平衡负荷的效果。
2. Y/Y连接:Y/Y连接是指35kV变压器的高压绕组和低压绕组都采用星形连接方式的连接方式。
这种连接方式适用于供电侧和负荷侧为三相负荷的情况。
在电力系统中，三相负荷是非常常见的，因此Y/Y连接在实际应用中较为普遍。
3. Δ/Y连接:Δ/Y连接是指35kV变压器的高压绕组采用三角形连接方式，低压绕组采用星形连接方式的连接方式。
这种连接方式适用于供电侧为三相负荷，负荷侧为单相负荷的情况。
在一些特殊情况下，需要将三相负荷转换为单相负荷供电，这时可以采用Δ/Y连接方式。
除了以上三种基本的35kV变压器联结组别，还有一些特殊的组合形式，如Y/Δ连接、単単连接、单単连接＋Y/Y连接等。
Y/Δ连接是指35kV变压器的高压绕组采用星形连接方式，低压绕组采用三角形连接方式的连接方式。
这种连接方式适用于供电侧为三相负荷，负荷侧为单相负荷的情况。
単単连接是指35kV变压器的高压绕组和低压绕组都采用単相绕组的连接方式，并且供电侧和负荷侧都为单相负荷的情况。
单単连接＋Y/Y连接是指35kV变压器采用了单単连接和Y/Y连接两种方式的组合。
这种组合方式适用于供电侧既有单相负荷，又有三相负荷的情况。
在35kV电力系统中,变压器的联结组别选择应根据实际的用电需求和负荷情况进行综合考虑。
各种联结组别都有各自的特点和适用范围，要根据电力系统的特点以及供电负荷的需求来选择合适的联结组别。
浅析配电变压器的联结组别
浅析配电变压器的联结组别配电变压器是工业和民用电力系统中不可缺少的重要设备之一。
其主要作用是将高压电网输送的高电压、低电流的电能，转换为低压电网所需的低电压、高电流的电能。
为了提高配电变压器的效率和稳定性，通常需要在变压器的一侧或两侧进行多个绕组的联结，这就形成了所谓的“联结组别”。
联结组别是指将变压器两侧的绕组按一定的电路连接方式组成的一种变压器连接方式。
不同的联结组别在电压转换和电流分配方面具有不同的特点，选用合适的联结组别可以提高变压器的效率、降低损耗、延长使用寿命。
常见的配电变压器联结组别常见的配电变压器联结组别主要有以下几种：Yyn0组合Yyn0（或者称YY0）组合是一种常用的三相变压器连接方式。
其中，Y表示变压器的低压绕组连接为星形，y表示变压器的高压绕组连接为星形，n表示中间点不接地，0表示接地。
以三相电源供电，将变压器的高压绕组接在负载终端，低压绕组接在电源终端，中间点则不接地。
该组合适用于负载对地绝缘性能较好的场合，可以减小绝缘介质的数量，降低变压器成本。
Yyn11组合Yyn11组合也是一种三相变压器连接方式。
其中，Y表示变压器的低压绕组连接为星形，y表示变压器的高压绕组连接为星形，n表示中间点不接地，11表示两个绕组均接地。
该组合对负载对地绝缘要求不高，可以提高电网的安全可靠性和故障电流的抗干扰能力。
而变压器可靠性和热稳定性也得到提升。
Yd组合Yd组合是指变压器的低压绕组连接为星形，高压绕组连接为三角形，中间点不连接，同时采用接地装置将整个变压器的谐振电容接地。
Yd组合适用于对负载电流不均衡的场合，如单相负载较多或三相负载不平衡。
该组合可以抵消负载的电流不平衡，提高整个系统的稳定性，同时减少电流谐波的产生和传输。
Dyn11组合Dyn11组合是指变压器的低压绕组连接为三角形，高压绕组连接为星形，中间点接地，同时采用接地装置将整个变压器的谐振电容接地。
该组合适用于对负载电压不平衡要求较高的场合，同时可以提高变压器的响应速度和换相能力。
变压器连接组别
变压器连接组别：变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法。
常见变压器高压侧有三角形和星型接法，低压侧也有三角形或星型接法；这几种接法相组合，加上高压侧和低压侧电压形成一定的角度差；再加上高低压侧中性点有接地和不接地两种方式，这就构成了变压器连接组别的所有要素。
举个简单的列子，我们常见的变压器铭牌上标的连接组别：Dyn11,这是什么意思呢，高压侧和低压侧如何接线？等你理解了变压器连接组别的规律，任何铭牌你一看便知。
技术文章有点生涩难懂，希望大家耐心读完，知识是一点一点积累的。
变压器连接组别的表示方法IEC标准中规定了变压器绕组联接组的最新表示方法。
即三相变压器绕组，连接成星形、三角形、曲折形时对于高压绕组则分别用Y、D、Z表示；对于中、低压绕组则分别用小写字母y、d、z表示。
如果是星形或曲折形联结有中性点引出时，则分别用YN或ZN，yn或zn表示。
变压器按高压、低压绕组联结的顺序组合起来就是绕组的联结组。
今天主要讲解Y和D型接法，Z型接法比较少见，我们通过Y和D型完全可以理解。
通过典型的几种接法，让大家迅速的理解。
常见三种连接组别及使用场合1.Dyn11的意义：D:高压侧三角形接法，y：低压侧星型接法；n：低压侧中性点引出；11：高低压差相位差30度。
使用场合：单相不平衡电流超过额定电流的25%，即单相负载多；系统有较大的谐波存在，有消谐作用；Dyn112.Yyn0的意义：Y：高压侧星型接法，无中性点引出；y：低压侧星型接法；n：中性点引出；0：高低压差位差0度。
使用场合：三相负荷基本平衡；供电系统谐波不严重；常用于10KV系统。
Yyn03.Yd1意义：Y:高压侧星型接法；d：低压侧三角形接法；1：高低压差相位差30度。
使用场合：35KV配电系统。
三相变压器的连接组别
三相变压器的连接组别三相变压器是一种常见的电力设备，用于将电能从一种电压水平转换为另一种电压水平。
其连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
在三相变压器中，有两种常见的连接组别方式：星形连接组别（Y 型连接）和三角形连接组别(Δ型连接)。
1. 星形连接组别（Y型连接）：在星形连接组别中，变压器的三个相线的连接形成一个星形。
这意味着变压器的winding的一个端点集中连接在一起，并且该点是系统的中性点。
另外两个端点通过电缆连接到三相电源或负载。
星形连接组别常用于系统中电压较低的一侧，而不适用于高电压一侧。
星形连接组别的优点包括：- 提供对称的电压和电流分配，减少不平衡问题。
- 较低的绝缘要求，因为相线与中性点的绝缘相对较小。
- 使系统能够接地，并提供对地故障电流的路径。
星形连接组别的缺点包括：- 较低的电压变换比，因为相线与中性点之间有额外的电阻。
- 需要中性点的绝缘，以保证安全。
2. 三角形连接组别(Δ型连接)：在三角形连接组别中，变压器的三个相线的连接形成一个闭合的三角形回路。
这意味着电流在三个相线之间按顺序循环，并且没有中性点。
三角形连接组别常用于系统中电压较高的一侧，因为它可以实现较高的电压变换比。
三角形连接组别的优点包括：- 较高的电压变换比，因为没有额外的电阻。
- 高电流负载能力，适用于大功率负载。
三角形连接组别的缺点包括：- 不提供对称的电压和电流分配，可能会导致不平衡问题。
- 更高的绝缘要求，因为相线之间的电压相对较高。
除了以上的两种常见的连接组别方式，还有其他一些特殊的连接组别方式，例如Zig-Zag连接组别、V连接组别等。
这些连接组别方式根据具体的应用和需求而定，用于特殊的电压转换和电力系统配置。
需要注意的是，无论使用哪种连接组别方式，安全性都是非常重要的。
变压器应该根据规范进行正确的接线和绝缘，以确保电能转换的安全和稳定。
总结：三相变压器的连接组别是指变压器的三个相线如何连接以实现所需的电压转换。
中压变压器的连接组别
中压变压器的连接组别中压变压器是电力系统中不可或缺的一部分，其作用是将输电线路中高电压的电能转换成中电压电能，以便输送到用电设备中。
中压变压器的连接组别是指将中压变压器的绕组连接方式分成若干类别，并按照不同组别的连接方式进行编号。
以下是中压变压器的连接组别的详细介绍：一、 Yyn0连接组别Yyn0连接组别，也称为 "Yd连接组别"，是中压变压器最常见的连接方式之一。
其中 "Y" 表示变压器的高压绕组为 Y 型连接方式， "y" 表示变压器的中压绕组为 Y 型连接方式， "n" 表示变压器的中间点不接地， "0" 表示变压器的低压绕组为接地中性点。
二、 Ynd1连接组别Ynd1连接组别，也称为 "Yd1连接组别"，是一种比较常见的中压变压器连接方式。
其中 "Y" 表示变压器的高压绕组为 Y 型连接方式，"n" 表示变压器的中压绕组为接地中性点， "d" 表示变压器的接地中性点通过Δ-γ 绕组与高压绕组相连通， "1" 表示变压器的低压绕组为Y 型连接方式。
三、 Yyn11连接组别Yyn11连接组别，也称为 "Yd11连接组别"，是一种较为常见的中压变压器连接方式。
其中 "Y" 表示变压器的高压绕组为 Y 型连接方式，"y" 表示变压器的中压绕组为 Y 型连接方式， "n" 表示变压器的中间点不接地， "11" 表示变压器的低压绕组为 Y 型连接方式，并且为接地中性点。
四、 Ynd11连接组别Ynd11连接组别，也称为 "Yd1d11连接组别"，是一种比较常见的中压变压器连接方式。
其中"Y" 表示变压器的高压绕组为Y 型连接方式，"n" 表示变压器的中压绕组为接地中性点， "d" 表示变压器的接地中性点通过Δ-γ 绕组与高压绕组相连通， "11" 表示变压器的低压绕组为 Y 型连接方式，并且为接地中性点。
三相变压器的连接组别
i 3 i 0 3 0 3
i
03
i03 i03
一、绕组连接形式对三次谐波电流的影响
由于磁路的饱和性，主磁通与空载电流 为非线性关系，当空载电流包含基波电流和 三次谐波电流时，主磁通为正弦波。
交链同一磁通的高、低压绕组首端是异名端时
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、三相变压器连接组别的确定
五、我国三相变压器的标准连接组别
Y,yn0；Y，d11；YN，d11；YN，y0；Y，y0。 Y,yn0：低压侧可引出中性线，成为三相四线制，用作配电 变压器时可兼供动力和照明负载。 Y，d11：用于低压侧超过400V的线路中。 YN，d11：用于高压输电线路中，使电力系统的高压侧中性 点有可能接地。
3.1 三相变压器的连接组别
引入
引入
一、连接组别的概念
连接组别：反映变压器高、低压侧绕组的连接方式，以及在 正相序电源时，高、低压侧绕组对应线电势的相位关系。
一、连接组别的概念
时钟表示法
例：Y,d3
低压侧电势Eab滞后 对应的高压侧EAB 3×30°
二、课堂演示
观看示波器显示出的EAB与Eab的相位关系
主磁通为 正弦波
电势为正 弦波
课堂练习
ABC ***
X
YZ
abc ***
xy z
小结
连接组别的概念 时钟表示法 同名端 首末端和同极性端对电势相位关系的影响 三相变压器连接组别的确定 标准连接组别
3.2 磁路和电路连接形式对空 载电势波形的影响
变压器连接组别及绕组方式
变压器连接组别及绕组方式三相变压器的连接组一、三相绕组的连接方法常见的连接方法有星形和三角形两种;以高压绕组为例,星形连接是将三相绕组的末端连接在一起结为中性点,把三相绕组的首端分别引出,画接线图时,应将三相绕组竖直平行画出,相序是从左向右,电势的正方向是由末端指向首端,电压方向则相反;画相量图时,应将B相电势竖直画出,其它两相分别与其相差120°按顺时针排列,三相电势方向由末端指向首端,线电势也是由末端指向首端;三角形连接是将三相绕组的首、末端顺次连接成闭合回路,把三个接点顺次引出,三角形连接又有顺接、倒接两种接法;画接线图时,三相绕组应竖直平行排列,相序是由左向右,顺接是上一相绕组的首端与下一相绕组的末端顺次连接;倒接是将上一相绕组的末端与下一相绕组的首端顺次连接;画相量图时,仍将B相竖直向上画出,三相接点顺次按顺时针排列,构成一个闭合的等边三角形,顺接时三角形指向右侧,倒接时三角形指向左侧,每相电势与电压方向与星形接线相同;也就是说,相量图是按三相绕组的连接情况画出的,是一种位形图;其等电位点在图上重合为一点,任意两点之间的有向线段就表示两面三刀点间电势的相量,方向均由末端指向首端;连接三相绕组时,必须严格按绕组端头标志和接线图进行,不得将一相绕组的首、末端互换,否则会造成三相电压不对称,三相电流不平衡,甚至损坏变压器;二、单相绕组的极性三相变压器的任一相的原、副绕组被同一主磁通所交链,在同一瞬间,当原绕组的某一端头为正时,副绕组必然有一个电位为正的对应端头,这两个相对应的端头就称为同极性端或同名端,通常以圆点标注;变压器原、副绕组之间的极性关系取决于绕组的绕向和线端的标志;当变压器原、副绕组的绕向相同,位置相对应的线端标志相同即同为首端或同为末端,在电源接通的时候,根据椤次定律,可以确定标志相同的端应同为高电位或同为低电位,其电势的相量是同相的;如果仅将原绕组的标志颠倒,则原、副绕组标志相同的线端就为反极性,其电势的相向即为反相;当原、副绕组绕向相反时,位置相同的线端标志相同,则两绕组的首端为反极性;两绕组的感应电势反相;如果改变原绕组线端标志,则两绕组首端为同极性,两绕组的感应电势同相;三、连接组标号的含义和表示方法连接组标号是表示变压器绕组的连接方法以及原、副边对应线电势相位关系的符号;连接组标号由字符和数字两部分组成,前面的字符自左向事依次表示高压、低压绕组的连接方法,后面的数字可以是0——11之间的整数,它代表低压绕组线电势对高压绕组线电势相位移的大小,该数字乘以30°即为低压边线电势滞后于高压边红电势相位移的角度数;这种相位关系通常用“时钟表示法”加以说明,即以原边线电势相量做为时钟的分针,并令其固定指向12位置,以对应的副边线电势相量做为时针,它所指的时数就是连接组标号中的数字;四、连接组标号的判定一Y,y0连接组标号原、副绕组都是星形连接,且原、副绕组都以同极性端做为首端,所以原、副绕组对应的相电势是同相位;先画出原边相电势相量图,再按原、副绕组相电势同相位画出副边相电势相量图,根据相电势与线电势的关系,画出线电势相量,再将副边的一个线电势相量平移到原边对应的线电势相量上,且令它们的末端重合,就可看出它们是同相的,用时钟表示法看,它们均指在12上,这种连接组标号就是Y,y0;二Y,y6连接组标号原、副绕组仍为星形接线,但各相原、副绕组的首端为反极性画接线图时,原绕组不变,副绕组上下颠倒,竖直向下,电势正方向由末端指向首端,原、副绕组对应相电势反相;据此,按上述方法可画出相量图,并可知,原、副绕组相对应的线电势的相位移是180°,当原边线电势相量指向12时,对应的副边线电势相量将指在6的位置上,这种连接组标号就是Y,y6;原、副绕组均为星形连接的三相变压器,除了0、6两组连接组标号外,改变绕组端头标志,还可有2、4、8、10四个偶数的连接组标号数字;三Y,d11连接组标号原绕组做星形连接,副绕组为三角形顺接,各相原、副绕组都以同极性端为首端;按前述方法画出原、副绕组相电势相量图,再根据线电势和相电势的关系,画出线电势相量,将副边的一个线电势相量平移,使其末端与对应的原边线电势末端重合,可以看出,副边线电势滞后于对应的原边线电势相量330°,用时钟表示法可判定为Y,d11连接组标号;假如Y,d连接的三相变压器各相原、副绕组的首端为反极性,原绕组仍然不变,副绕组各相极性相反,且仍然顺接,按上述方法,就可判定是Y,d5连接组标号;将Y,d11和Y,d5中的副绕组端头标志逐相轮换,还将得到3、7、9、1四种连接组标号的数字;如上所述,连接组标号不仅与原、副绕组的连接方法有关,而且与它们的绕线方向及线端标志有关,改变这三个因素中的任何一个,都会影响连接组标号;连接组标号的数字共有12个,其中偶数和奇数各6个,凡是偶数的,原、副绕组的连接方法必定一致；凡是奇数的,原、副绕组连接方法必定不同;连接组标号是变压器并列运行的条件之一;五、连接组标号的测定测定连接组标号的方法有双电压表法、直流法和相位表法;现只学电压表法,测定连接组标号之前,通常应先测定原、副绕组的相对极性;一绕组极性的测定1、直流感应法：将高压边一相绕组的首端接电池正极,末端接电池负极,对应相低压边线端接检流计;按通电路时,若检流计指针正向偏转,则与检流计正极相连的必定是首端;若检流计反向偏转,则与检流计正极相连的必定是末端,按此确定标志,则原、副绕组的首端为同极性端;2、交流感应法：将同一相高、低压绕组的首端连接在一起,在高压边的两端加一个不超过250V的交流电压,然后分别测量高、低压边的电压,以及高、低压绕组末端间的电压;若高、低压绕组末端间电压等于高压边电压与低压边电压之差,说明高、低压边电压同相,即高低压绕组的首端为同极性端;或高、低压绕组末端间电压等于高、低压边电压之和,说明高、低压边电压反相,即高、低压绕组的首端不是同极性端;二连接组标号的测定将高压边A端和低压边a端连接在一起,在高压边加一个不超过250V最好为100V,便于计算的三相交流电压,用电压表依次测量B相原边首端与B相副边首端、C相副边首端之间的电压,C相原边首端与C相副边首端间的电压;当B相原边首端与C相副边首端间的电压等于C相原边首端与B相副边首端间的电压,且二者均B相原、副边首端间的电压时,为Y,y0连接组标号；当B相原、副边首端间的电压等于B相原边首端与C相副边首端间的电压,且二者均小于C相原边首端与B相副边首端间的电压时,为Y,d11连接组标号;三相变压器的磁路系统和空载电势波形一、三相变压器的磁路系统三相变压器的磁路系统主要分为两类：一类是各相磁路彼此无关,实际存在于三相变压器组中,巨型变压器为了便于制造和运输,多采用三相变压器组；另一类是各相磁路彼此关联,三铁心柱变压器的磁路就属于此类,大多数电力变压器都是三相三铁心柱变压器,它有耗材少、效率高、占地面积小、维护简便的特点;三相变压器组是由三台单相变压器组成的,所以每相的主磁通各有独立的磁路,各相磁路互不影响,而且长短相同,因此三相磁通对称时,三相励磁电流是对称的;三相铁心柱变压器是三相的整体,所以三相磁路是相互关联的,任何一相的主磁通都借助其它两相的铁心柱作为回路;这种磁路结构可以看成是三个单相变压器磁路合并演变而成;设想将三个单相铁心的一个铁心柱贴合在一起,则三相磁路都以中间的铁心柱构成回路,从而可以用一个公共铁心柱代替,通过公共铁心柱的磁通是三相磁通之和,由于三相电压对称,所以三相磁通的总和为零,即任何瞬间公共铁心柱的磁通均为零,因此可将中间的铁心柱省去,形成组合的铁心;为了制造方便,将三个铁心柱排列在一个平面内,成为常见的三相心式变压器;由于中间一相的磁路要比旁边两相的磁路短,在三相磁通对称的情况下,中间一相的空载电流较小,使三相空载电流不对称,但空载电流与负载电流相比小得多,这种不对称对负载运行的影响可以略去不计;二、三相绕组连接方法和铁心磁路系统对相电势波形的影响在学习单相变压器空载电流时知道,当主磁通为正弦波时,由于铁心磁路饱和的影响,励磁电流为尖顶波,其中除基波外,还含有较强的三次谐波和其它高次谐波;在三相变压器中,励磁电注中的基波分量是对称系统,可在三相绕组中互成回路而流通;励磁电流中的三相谐波分量,各相的相位差是3乘以360°,任何瞬间,三次谐波电流不但大小相等而且相位相同,在无中线的星形连接中无法流通;励磁电流也因三次谐波不能出现而接近正弦波,主磁通波形不再是正弦波而变成平顶波,它不仅有基波而且含有三次及其它高次谐波;基波磁通产生基波电势,三次谐波磁通产生三次谐波电势,因此合成相电势的波形具有尖顶特性;可知三次谐波磁通引起相电势的畸变,而三次谐波磁通的大小不仅与磁路饱和程度有关,而且与变压器的磁路系统有关;总之,三相变压器相电势的波形与绕组的连接方法和铁心磁路系统都有关系;一Y,y联结的三相变压器当变压器原、副绕组均为星型连接且无中线时,三次谐波电流不能在绕组中流通,因此励磁电流为正弦波,主磁通为平顶波,这种情况下,主磁通的三次谐波分量的大小与磁路系统的型式有关;在三相变压器组中,磁路各自独立,基波磁通和三次谐波磁通均沿铁心磁路闭合,其磁阻很小,因些三次谐波磁通很大,加上其频率为基波频率的3倍,使其感应的三次谐波电势相当大,结果使相电势的波形严重畸变,呈尖峰状,可能引起绕组绝缘击穿,但在线电势中因三次谐波电势互相抵消而仍为正弦波;在三相铁心柱变压器中,三相磁路彼此关联,三次谐波磁通不能通过铁心闭合,只能溢出铁轭,借助油和油箱壁等形成回路,磁阻很大,所以三次谐波磁通很小,因此主磁通和相电势波形都很接近正弦波;但是三次谐波磁通通过油箱壁等铁件,将在其中感生涡流而引起局部发热及附加涡流损耗;综上所述,三相变压器组不能采用Y,y连接,而三相铁心柱变压器可采用Y,y连接,但从附加损耗考虑,对于容量大、电压高的三相铁心柱变压器不宜采用Y,y连接;二D,y和Y,d连接的三相变压器变压器原边作三角形连接时,三次谐波电流可在三角形回路内流过,于是主磁通及其在原、副绕组中的感应电势都是正弦波;原边为星形连接而副边为三角形连接时,原边空载电流中的三次谐波分量不能流通,因而主磁通和相电势中似乎应出现三次谐波,但因副边为三角形连接,三次谐波电势便在闭合的三角形回路内形成三次谐波环流,副边闭合回路的感抗远远地大于电阻,所以三次谐波环流几乎滞后三次谐波电势90°,副边三次谐波环流建立的三次谐波磁通又几乎与该三次谐波环流同相,因此副边三次谐波环流建立的三次谐波磁通与主磁通中的三次谐波分量反向,因而抵消了主磁通中三次谐波分量的作用,使合成主磁通及其感应电势都接近正弦波;因此,三相变压器中只要原、副边中有一边接成三角形,则不论磁路系统如何,相电势波形都可接近于正弦波;这主要是因为主磁通决定于原、副绕组的总磁势,三角形连接的绕组在原边或副边所起的作用是一样的;为了改善电势波形,总希望原、副边至少有一边为三角形连接;三绕组变压器当发电厂需要用两种不同电压向电力系统或用户供电时,或都变电站需要连接几级不同电压的电力系统时,通常采用三绕组变压器;三绕组变压器有高压、中压、低压三个绕组,每相的三个绕组套在一个铁心柱上,为了便于绝缘,高压绕组通常都置于最外层;升压变压器的低压绕组放在高、中压绕组之间,这样布置的目的是使漏磁场分布均匀,漏抗分布合理,不致因低压和高压绕组相距太远而造成漏磁通增大以及附加损耗增加,从而保证有较好的电压调整率和运行性能;降压变压器主要从便于绝缘考虑,将中压绕组放在高压、低压绕组之间;根据国内电力系统电压组合的特点,三相三绕组变压器的标准连接组标号有YN,yn0,d11和YN,yn0,y0两种;一、容量配置和电压比三绕组电力变压器各绕组的容量按需要分别规定;其额定容量是指三个绕组中容量最大的那个绕组的容量,一般为一次绕组的额定容量;并以此作为100%,则三个绕组的容量配置有100/100/50、100/50/100、100/100/100三种;三绕组变压器的空载运行原理与双绕组变压器基本相同,但有三个电压比,即高压与中压、高压与低压、中压与低压三个;二、基本方程式和等值电路三绕组变压器负载运行时,主磁通同时与三个绕组的磁通相交链,由三个绕组的磁势电流与匝数和乘积共同产生,因此,负载时的磁势平衡方程式为三个绕组的磁势之相量和等于励磁磁势相量即空载电流与一次绕组匝数的乘积,将副边折算到原边后,变为三侧电流之相量和等于空载电流相量;忽略空载电流,变为三侧电流之相量和等于零;三绕组变压器中,凡不同时与三个绕组相链的磁通都是漏磁通,其中仅与一个绕组相链而不与其它两个绕组相链的磁通称为自漏磁通；仅与两个绕组相链而不与第三个绕组相链的磁通,称为互漏磁通;每一个绕组的漏磁压降,都受到另外两个绕组的影响,因此,三绕组变压器的漏电抗与双绕组变压器的漏电抗含义不一样;为建立电压平衡方程式和等值电路,引入了等值电抗的概念,高、中、低压绕组的等值电抗包含各自绕组的自感电抗和绕组之间的互感电抗,与各绕组等值电抗相应的还有各自的等值阻抗,且均为折算到一次侧的数值;仿照双绕组变压器的分析方法,列出电势平衡方程式,即：一次侧电压相量等于一次电流在一次等值阻抗上的压降相量和二次电流折算值在二次等值阻抗上的负压降相量,以及二次绕组端电压负相量之和；也等于一次电流在一次等值阻抗上的压降相量和三次电流折算值在三次等值阻抗上的负压降相量,以及三次绕组端电压负相量之和;由磁势平衡方程式和电压平衡方程式可作出三绕组变压器的简化等值电路,它由二、三次等值阻抗并联,再怀一次等值阻抗串联组成;两个副绕组负载电流互相影响,当任一副绕组的电流变化时,不仅影响本侧端电压,而且另一副绕组的端电压也会随着变化;因为原边电流由两个副边电流决定,原边阻抗压降同时受到两个副边电流的影响,而原边电流在原边等值阻抗上的压降,直接影响副边电压;为了减小两个副边之间的相互影响,应尽力减小原边等值阴抗;三、参数的测定和试验三绕组变压器的短路试验要分别做三次,即高中压、高低压、中低太,不论做哪两侧之间的短路试验,都是将无关侧开路,相关侧一侧加压,另一侧短路;然后根据三个试验所得值,由公式可算出每个绕组的折算到一次侧的等值阻抗值;公式的语言描述如下：某一侧的等值阻抗等于与该侧有关的两个试验所得值之和,减去与该侧无关的试验所得值,得数除二;如一次侧的等值阻抗等于一、二次间的试验所得值加上一、三次间的试验所得值,减去二、三次间的试验所得值,得数再除二;由此可知,要减小一次侧的等值阻抗,就必须减小一、二次间的等值阻抗和一、三次间的等值阻抗,增大二、三次间的等值阻抗值,升压变压器之所以将低压绕组放在中间,就是为了使原边具有较小的等值阻抗;三绕组变压器高压绕组和低压绕组的线端标志与双绕组变压器相同,中压绕组的首、末端下标换成了m;自耦变压器自耦变压器与普通的双绕组和三绕组变压器的区别是它的原、副绕组之间不仅有磁的联系,而且有电的直接联系;它没有独立的副绕组,而是把原绕组的一部分匝数作为副绕组,也就是说,原、副绕组共用一部分绕组,这部分绕组称为公用绕组;一、基本电磁关系它的变比仍然等于原、副绕组的感应电势之比,等于原、副绕组的匝数之比,约等于原、副绕组端电压之比;负载运行时的磁势平衡方程式为原、副绕组磁势的相量和等于原绕组的空载磁势相量也即励磁磁势;当忽略空载电流时,为原、副绕组的磁势相量和等于零;通过变换可知,原边电流相量等于副边电流负相量与变比倒数之积;在原、副绕组公共部分的电流相量等于原、副边电流的相量和,等于副边电流相量的一减变比倒数倍;从上述关系可知,原、副边电流相位相差180°,流过绕组公共部分的电流的有效值,等于副边电流与原边电流有效值之差,等于副边电流有效值的一减变比倒数倍,或都通过变换可知,副边电流的有效值等于原边电流与公共绕组电流有效值之和;也就是说副边电流由两部分组成,一部分是从原边直接流过来的原边电流,另一部分是通过电磁感应从公共绕组感应而来的电流;显然公共绕组电流的有效值小于副边电流的有效值,与双绕组变压器流过副边电流的副绕组相比,自耦变压器公共绕组的导线截面可以小一些,而且变比愈接近于一,公共绕组的电流愈小,经济效益越高,通常变比在至2之间;自耦变压器的视在功率等于原边电压与电流之积,也等于副边电压与电流之积;将副边电流的有效值等于公共绕组电流与原边电流有效值之和代入,可知,视在功率由两部分组成,一部分为二次电压与公共绕组电流有效值的乘积,它是通过公共绕组电磁感应传递到副边的功率,占视在功率的一减变比倒数倍,称为电磁功率;另一部分为二次电压与一次电流的有效值的乘积,是由原边通过电传导的方式传递到副边的,占视在功率的变比倒数倍,称为传导功率;由于副边能直接从原边吸取一部分功率,所以自耦变压器的额定容量和计算容量是不同的,额定容量由输出功率决定,计算容量则由电磁功率决定;二、特点和应用自耦变压器的原、副绕组有电的直接联系,副边能直接从原边吸取部分功率;这是一个特点;正因为这样,自耦变压器的计算容量只有额定容量的一减变比倒数倍,而变压器的重量和尺寸决定于计算容量,因此,和相同容量的普通变压器相比,自耦变压器能节省材料,缩小体积,减轻重量;而且随着有效材料的减少,铜损和铁损也相应减少,从而提高了效率;另一方面,由于自耦变压器原、副边有电的直接联系,使电力系统中的过电压保护较为复杂;又因为自耦变压器的短路阻抗是相当于把绕组的串联部分仅属原绕组的部分作为原边,公共部分作为副边时的双绕组变压器的短路阻抗,其标么值较同容量的普通变压器小,帮短路故障电流较大;分裂变压器分裂变压器的结构特点是把其中一个或几个绕组分裂成几个部分,每个部分形成一个分支,几个分支之间没有电的联系;几个分支容量相同,额定电压相等或接近,可以单独运行或同时运行,可以承担相同或不同负载;分裂支路之间应具有较大的阻抗,而分裂路与不分裂绕组之间应具有相同的阻抗;通常把低压绕组作为分裂绕组,分裂成两个或三个支路,线端标志为小写字母加数字;不分裂的高压绕组由两个并联支路组成,线端标志不变;一、参数和等值电路当分裂绕组的几个分支并联成一个总的低压绕组对高压绕组运行时,称为穿越运行,此时变压器的短路阻抗称为穿越阻抗;当低压分裂绕组的一个分支对高压绕组运行时,你为半穿越运行,此时变压器的短路阻抗称为半穿越阻抗;当分裂绕组的一个分支对另一个分支运行时,称为分裂运行,此时变压器的短路阻抗称为分裂阻抗;分裂阻抗与穿越阻抗之比称为分裂系数,它是分裂变压器的基本参数之一,一般为3——4;三相双绕组双分裂变压器,每相有三个绕组：一个不分裂的高压绕组,它有两个支路,但总是并联的,实际上是一个绕组；两个相同的低压分裂绕组;故可以仿照三绕组变压器,得到由三个等值阻抗组成的等值电路;按照分裂阻抗的定义,分裂阻抗为两个分支之间的阻抗,它等于两分支短路阻抗之和,考虑到分裂绕组各分支排列的对称性,所以各分支短路阻抗相等,等于二分之一的分裂阻抗,等于二分之一分裂系数倍的穿越阻抗;穿越阻抗是两分支关联后对高压绕组间的阻抗,即穿越阻抗等于高压绕组的短路阻抗与分支短路阻抗的一半之和;所以有：。
变压器接线组别表示方法
变压器接线组别表示方法
变压器接线组别表示方法是指在变压器接线端子上采用一定的符号或字母来标示不同的接线组别。
这种表示方法是为了方便安装、维护和调试变压器，并提供清晰的电气接线信息。
常见的变压器接线组别表示方法有以下几种：
1. Y连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是星形（Y）连接，则用字母Y表示。
例如，Yyn0表示高压绕组和低压绕组都是星形连接，且对称接地。
2. Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组和低压绕组都是三角（Δ）连接，则用字母Δ表示。
例如，Dd0表示高压绕组和低压绕组都是三角形连接，且对称接地。
3. Y/Δ连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，则用字母Y/Δ表示。
例如，Y/Δd11表示高压绕组是星形连接，而低压绕组是三角形连接，且低压绕组不对称接地。
4. Y/Δo连接组别表示方法：在三相变压器中，如果变压器的高压绕组是星形（Y）连接，而低压绕组是三角形（Δ）连接，并且低压绕组的中性点未连接到任何引线，则用字母Y/Δo表示。
例如，Y/Δo11表示高压绕组是星形连接，而低压绕组是三角形连接，中性点未连接到引线。
以上是常见的变压器接线组别表示方法，通过使用这些符号或字母，工程师和技术人员可以准确地了解变压器的接线方式，从而进行正确的安装、维护和调试工作。
这种标示方法遵循国际电工委员会（IEC）的标准，确保了国际上的统一性和一致性。
变压器主流联结组别
变压器主流联结组别引言变压器是一种将交流电能从一种电压转换为另一种电压的电气设备，广泛应用于能源输送和分配系统中。
在变压器的运行中，联结组别起着至关重要的作用。
本文将探讨变压器主流联结组别的相关内容。
变压器概述变压器是一种通过电磁感应原理来完成电能转换的设备。
它由一个或多个线圈（一般称为绕组）和一个铁芯组成。
其中，低压绕组和高压绕组分别负责输入和输出交流电能，而铁芯则承担着产生和传递磁场的作用。
联结组别的定义根据变压器的绕组连接方式，可以将变压器分为不同的联结组别。
联结组别决定了变压器的相对极性，进而影响变压器的输出电压和电流。
当前，变压器主流的联结组别主要包括Yyn0、Yd11、Ynd11、Dyn11等。
Yyn0联结组别Yyn0为变压器的标准联结组别，也称为“不带中性线的星型-星型联结组别”。
其中，第一、二绕组都是星形连接，而第三绕组为星形或者三角形连接。
Yyn0联结组别适用于对称型负载和非对称型负载，广泛应用于电力系统中。
Yyn0联结组别的特点有： - 没有中性线，适用于三相四线系统。
- 适用于对称型和非对称型负载。
- 高压绕组与低压绕组的相对电压和相位差保持不变。
Yd11联结组别Yd11为变压器的常见联结组别，也称为“星形-三角形联结组别”。
其中，高压绕组为星形连接，低压绕组为三角形连接。
Yd11联结组别适用于电力系统的变电站和工业用途。
Yd11联结组别的特点有： - 高压绕组与低压绕组的相对电压和相位差保持不变。
- 适用于对称型负载。
- 具有较好的响应能力和短路能力。
Ynd11联结组别Ynd11为变压器的常见联结组别，也称为“星形-星形-三角形联结组别”。
其中，高压绕组和中性绕组均为星形连接，低压绕组为三角形连接。
Ynd11联结组别适用于电力系统的变电站和工业用途。
Ynd11联结组别的特点有： - 高压绕组与低压绕组的相对电压和相位差保持不变。
- 适用于非对称型负载。
- 具有较好的防护性能和可靠性。
变压器的接线组别
变压器的接线组别变压器的接线组别就是变压器一次绕组和二次绕组组合接线形式的一种表示方法；常见的变压器绕组有二种接法，即“三角形接线”和“星形接线”；在变压器的联接组别中“D表示为三角形接线，“Yn”表示为星形带中性线的接线，Y表示星形，n表示带中性线；“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB 330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器二个绕组组合起来就形成了4种接线组别：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
n表示中性点有引出线。
Yn0接线组别，UAB与uab相重合，时、分针都指在12上。
“12”在新的接线组别中，就以“0”表示。
（一）变压器接线组别变压器的极性标注采用减极性标注。
减极性标注是将同一铁心柱上的两个绕组在某个瞬间相对高电位点或相对低电位点称为同极性，标以同名端“A”、“a”或“·”．采用减极性标注后，当电流从原绕组“A”流入，副绕组电流则由“a”流出。
变压器的接线组别是三相权绕组变压器原，副边对应的线电压之间的相位关系，采用时钟表示法。
分针代表原边线电压相量，并且将分外固定指向12上，时针代表对应的副边线电压相量，指向几点即为几点钟接线。
我国变压器采用的连接组别
我国变压器采用的连接组别一、引言变压器作为电力系统中重要的电气设备之一，用于将高压电能转换为低压电能，以满足不同电压等级的电力需求。
在我国，变压器采用了不同的连接组别，以适应不同的电网配置和运行要求。
本文将详细介绍我国变压器采用的连接组别及其特点。
二、Yyn0连接组别Yyn0连接组别是我国变压器中最常见的一种连接方式。
其中，Y表示高压绕组为星形连接，y表示低压绕组为星形连接，n表示中性点为接地点，0表示高压绕组与低压绕组没有相位差。
这种连接组别适用于电网中高压侧和低压侧都需要接地的情况。
Yyn0连接组别的特点是：高压侧和低压侧都可以实现三相电压的平衡，中性点接地可以提供良好的故障电流路径，降低了绝缘的要求。
此外，Yyn0连接组别还具有较好的对称性，可以有效地抑制谐波，提高电能质量。
三、Dy11连接组别Dy11连接组别是我国变压器中另一种常见的连接方式。
其中，D表示高压绕组为三角形连接，y表示低压绕组为星形连接，11表示相位差为180度。
这种连接组别适用于电网中只有低压侧需要接地的情况。
Dy11连接组别的特点是：由于高压侧为三角形连接，可以承受较大的对称故障电流，提高了变压器的短路能力。
同时，Dy11连接组别还能够提供较好的电能质量，降低谐波对电网的影响。
四、Yd11连接组别Yd11连接组别是我国变压器中用于配电系统的一种连接方式。
其中，Y表示高压绕组为星形连接，d表示低压绕组为三角形连接，11表示相位差为180度。
这种连接组别适用于不需要低压侧接地的情况，如工业用电等。
Yd11连接组别的特点是：由于低压侧为三角形连接，使得变压器能够承受较大的非对称故障电流，提高了变压器的短路能力。
此外，Yd11连接组别还能够有效地抑制谐波，提高电能质量。
五、其他连接组别除了上述常见的连接组别外，我国的变压器还采用了一些特殊的连接方式，以适应特殊的电网配置和运行要求。
例如，Yyn6连接组别适用于需要低压侧接地的情况，而Dd0连接组别适用于高压侧和低压侧均不需要接地的情况。
配电变压器常用的接线组别
配电变压器常用的接线组别
(1) Yyn0：其中Y表示高压绕组为星形接线，y表示低压绕组为星形接线，n表示从二次侧绕组中点引出中性线，0表示高压与低压的线电压相位相同。
可作为三相四线制或三相五线制的供电输出，用于容量不大的配电变压器，供应动力和照明负载。
(2) Dyn11：其中D表示高压绕组为三角形接线，y表示低压绕组为星形接线，n表示二次侧绕组中性点直接接地并有中性线引出，11表示高压与低压的线电压相位差30°。
常用于我国的TN或TT系统接地式低压电网中。
(3) Yd11：即一次侧绕组接成星形，二次侧绕组接成三角形，一般作为10kV或35kV电网的供电变压器和发电厂的厂用变压器等。
二次侧绕组接成三角形，是为了消退3次谐波电压。
(4) YNd11：即一次侧绕组接成星形，并从中性点再引出中性线直接接地，二次侧绕组接成三角形。
高压绕组接成星形比接成三角形承受电压低√3倍，因而能带来很好的经济效益，一般用在110kV及以上中性点直接接地的电力系统中。
1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

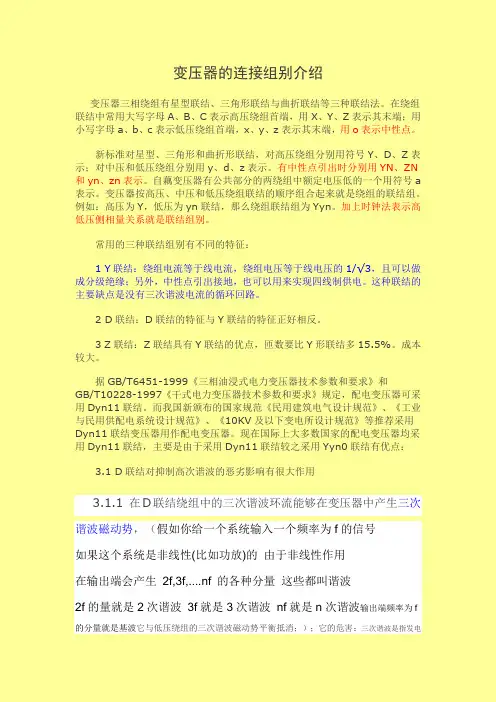

变压器的连接组别介绍
本文来自: 原文网址：/articlescn/basic/71103.htm
变压器三相绕组有星型联结、三角形联结与曲折联结等三种联结法。
在绕组联结中常用大写字母A、B、C表示高压绕组首端，用X、Y、Z表示其末端；用小写字母a、b、c表示低压绕组首端，x、y、z表示其末端，用o表示中性点。
新标准对星型、三角形和曲折形联结，对高压绕组分别用符号Y、D、Z表示；对中压和低压绕组分别用y、d、z表示。
有中性点引出时分别用YN、ZN和yn、zn表示。
自藕变压器有公共部分的两绕组中额定电压低的一个用符号a表示。
变压器按高压、中压和低压绕组联结的顺序组合起来就是绕组的联结组。
例如：高压为Y，低压为yn联结，那么绕组联结组为Yyn。
加上时钟法表示高低压侧相量关系就是联结组别。
常用的三种联结组别有不同的特征：
1 Y联结：绕组电流等于线电流，绕组电压等于线电压的1/√3，且可以做成分级绝缘；另外，中性点引出接地，也可以用来实现四线制供电。
这种联结的主要缺点是没有三次谐波电流的循环回路。
2 D联结：D联结的特征与Y联结的特征正好相反。
3 Z联结：Z联结具有Y联结的优点，匝数要比Y形联结多15.5%。
成本较大。
据GB/T6451-1999《三相油浸式电力变压器技术参数和要求》和GB/T10228-1997《干式电力变压器技术参数和要求》规定，配电变压器可采用Dyn11联结。
而我国新颁布的国家规范《民用建筑电气设计规范》、《工业与民用供配电系统设计规范》、《10KV及以下变电所设计规范》等推荐采用Dyn11联结变压器用作配电变压器。
现在国际上大多数国家的配电变压器均采用Dyn11联结，主要是由于采用Dyn11联结较之采用Yyn0联结有优点：3.1 D联结对抑制高次谐波的恶劣影响有很大作用3.1.1在D联结绕组中的三次谐波环流能够在变压器中产生三次谐波磁动势，它与低压绕组的三次谐波磁动势平衡抵消；3.1.2高压相绕组的三次谐波电动势在D联结回路中环流，三次谐波电流可在D联结的一次绕组内形成环流，使之不致注入公共的高压电网中去。
3.2 Dyn11联结变压器的零序阻抗比Yyn0联结变压器小得多，有利于低压单相接地短路故障的切除。
3.3 Dyn11联结变压器允许中性线电流达到相电流的75%以上。
因此，其承受不平衡负载的能力远比Yyn0联结变压器大。
3.4当高压侧一相熔丝熔断时，Dyn11联结变压器另二相负载仍可运行，而Yyn0却不行。
因此，在变压器联结组别选择中，选择Dyn11联结变压器很有必要。
由于Yyn0联结变压器高压绕组的绝缘强度要求较之Dyn11联结变压器稍低，所以，不宜将Yyn0联结变压器改为Dyn11联结。
变压器接线组别Yn d11是什么意思
在变压器的联接组别中“Yn”表示一次侧为星形带中性线的接线，Y表示星形，n表示带中性线；“d”表示二次侧为三角形接线。
“11”表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度（或超前30度）。
变压器的联接组别的表示方法是：大写字母表示一次侧（或原边）的接线方式，小写字母表示二次侧（或副边）的接线方式。
Y（或y）为星形接线，D（或d）为三角形接线。
数字采用时钟表示法，用来表示一、二次侧线电压的相位关系，一次侧线电压相量作为分针，固定指在时钟12点的位置，二次侧的线电压相量作为时针。
变压器接线组别中的“Yn，d11”，其中11就是表示：当一次侧线电压相量作为分针指在时钟12点的位置时，二次侧的线电压相量在时钟的11点位置。
也就是，二次侧的线电压Uab 滞后一次侧线电压UAB330度（或超前30度）。
变压器接线方式有4种基本连接形式：“Y，y”、“D，y”、“Y，d”和“D，d”。
我国只采用“Y，y”和“Y，d”。
由于Y连接时还有带中性线和不带中性线两种，不带中性线则不增加任何符号表示，带中性线则在字母Y后面加字母n表示。
