三、竣工图的编制时间
竣工图的编制时间，根据〈建设工程文件归档整理规范〉条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号]〈关于编制基本建设竣工图的几项暂行规建发施字〈编制各种竣工图，定〉执行。该规定第二条中规定“编制各种竣工图，必须在施工过程中（不能在竣工后），按照这一规定竣工图的编制必须一边施工，一边编制。在施工过程中最少先编制一份与实际情况相符的竣工图，工程验收完成后，依据此份竣工图为母本，跟据实际需要的套数再复制所需的套数，这样做的目的在于避免因建设工期时间长，有关机构、人事的变化等因素而引起的忘记或责任不清造成竣工图不准确，给以后的使用造成隐患。
四、竣工图的编制单位与编制套数
竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施《关于编制基本建设竣工图的几项暂行规定》执行。字50号]。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，竣工图的编绘工作，由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外，一般要求不少于三套，三套的归属是：城建档案馆一套，使用单位一套，建设单位主管机关档案室一套。因编制竣工图须增加的图纸，由建设单位负责及时提供给施工单位。
竣工图的编制

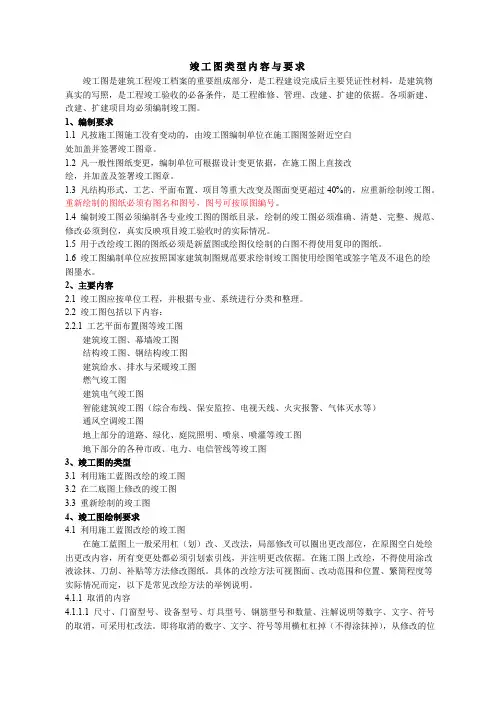

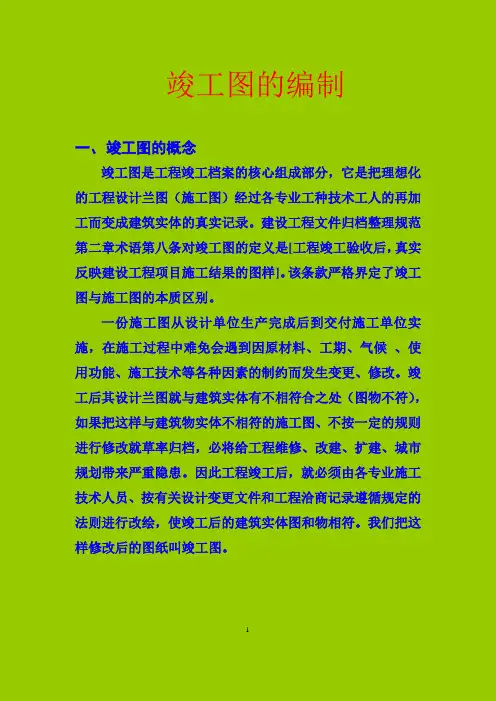

一、竣工图的概念
竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工反映建设工程项目施工结果的图样。图与施工图的本质区别。一份施工图从设计单位生产完成后到交付施工单位实在施工过程中难免会遇到因原材料、工期、气候、使用功能、施工技术等各种因素的制约而发生变更、修改。竣工后其设计兰图就与建筑实体有不相符合之处（图物不符），如果把这样与建筑物实体不相符的施工图、不按一定的规则进行修改就草率归档，必将给工程维修、改建、扩建、城市规划带来严重隐患。因此工程竣工后，就必须由各专业施工技术人员、按有关设计变更文件和工程洽商记录遵循规定的法则进行改绘，使竣工后的建筑实体图和物相符。我们把这样修改后的图纸叫竣工图。
③凡结构形式、工艺改变、平面布置改变、项目改变以及有其它重大改变或变更部分超过图面1/3者应重新绘制竣工图。从新绘制的竣工图也应加盖竣工图标志章。凡符合竣工图编制原则第三款者，通过以上四种方法都不能说明问题的，就必须重新绘制竣工图。
六、竣工图编制方法
1、竣工图类型：
①利用施工兰图改绘的竣工图。该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，改上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。
2竣工图是城市规划、建设审批等活动的重要依据。竣工图另一个重要作用就是城市规划、建设审批的重要规划依据，特别是对城市的地下空间的规划非常重要，随着城市服务功能增加，地下建筑和管线越来越多，合理的安排新建地下建筑物和地下管线的布置，同样离不开完整准确的竣工图。大家都知道2000年冬季发生在西安莲湖路天然气地沟爆炸事，就是因为天然气管道与电力通讯线路规划的安全距离不够，因天然气泄露的浓度的增加，电力通讯线路的放电火花引起地沟爆炸。类似问题还有管线位置变更没有改绘标注，新的管线又规划在同一位置，施工时经常发生挖断光缆、电力电缆、输水管线的重大事故和人身伤亡。
五、编制竣工图的原则
①凡严格按设计施工，没有任何变更的，由施工单位在变更的原施工图上加盖《建设工程文件归档整理规范》ห้องสมุดไป่ตู้定的“竣工图章”标志后，视为竣工图。
②凡在施工中有一般性变更，但能将原施工图加以修改补充，能反映竣工实际的，可不重新绘制竣工图，由施工单位在原施工图上按变更文件以照规定的编绘方法进行修改补充后，加盖“竣工图章”标志后，视为竣工图。
3竣工图是司法鉴定裁决的法律凭证。竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。
4竣工图是抗震防灾、战后恢复重建的重要保障。完整准确的竣工图对于抗震救灾、完整准确的竣工图对于抗震救灾、战后恢复重建具有雪中送炭之功效，当地震灾害发生后，及时恢复灾区通讯、供电、供水、交通（桥梁、隧涵）等基础设施工程是燃眉之急，完整准确的灾区地下管线工程、地下构筑物工程竣工图将会发挥重大的其他物质不可替代的作用。因此，完整、准确的竣工图与城镇居民的正常生活及生命财产息息相关，必须以高度的职业道德和责任感做好这一工作。
②新绘制的竣工图。当工程变更巨大经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。在二底图上修改的竣工图。
二、编制竣工图的重要性
1竣工图是进行管理维修、改扩建的技术依据。随着建筑物使用年限的延长，原来的电线电缆、给排水管线等将逐步老化或者因原来的设计容量小，而随着生产的发展和居民生活水平的提高，必将对原有建筑进行维修增容，要做好此项工作首先要搞清原有的管线走向位置、管沟大小等。要搞清这些重要信息就必须有完整准确的竣工图。其次因使用功能上的需要，如办公楼改建成住宅楼或者办公楼改建成商业用门面房等须对建筑物结构进行改变，那么就必须弄清楚它的结构形式，如该楼是框架结构还是砖混结构等等，对于砖混结构要拆除某砖墙就必须考虑此墙是承重墙还是非承重墙。否则盲目的拆除承重墙或者加层增加楼房自重都是非常危险的，安全责任重于泰山，盲目蛮干必将造成重大安全隐患。
竣工图的编制时间，根据〈建设工程文件归档整理规范〉条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号]〈关于编制基本建设竣工图的几项暂行规建发施字〈编制各种竣工图，定〉执行。该规定第二条中规定“编制各种竣工图，必须在施工过程中（不能在竣工后），按照这一规定竣工图的编制必须一边施工，一边编制。在施工过程中最少先编制一份与实际情况相符的竣工图，工程验收完成后，依据此份竣工图为母本，跟据实际需要的套数再复制所需的套数，这样做的目的在于避免因建设工期时间长，有关机构、人事的变化等因素而引起的忘记或责任不清造成竣工图不准确，给以后的使用造成隐患。
四、竣工图的编制单位与编制套数
竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施《关于编制基本建设竣工图的几项暂行规定》执行。字50号]。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，竣工图的编绘工作，由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外，一般要求不少于三套，三套的归属是：城建档案馆一套，使用单位一套，建设单位主管机关档案室一套。因编制竣工图须增加的图纸，由建设单位负责及时提供给施工单位。
竣工图的编制
一、竣工图的概念
竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工反映建设工程项目施工结果的图样。图与施工图的本质区别。一份施工图从设计单位生产完成后到交付施工单位实在施工过程中难免会遇到因原材料、工期、气候、使用功能、施工技术等各种因素的制约而发生变更、修改。竣工后其设计兰图就与建筑实体有不相符合之处（图物不符），如果把这样与建筑物实体不相符的施工图、不按一定的规则进行修改就草率归档，必将给工程维修、改建、扩建、城市规划带来严重隐患。因此工程竣工后，就必须由各专业施工技术人员、按有关设计变更文件和工程洽商记录遵循规定的法则进行改绘，使竣工后的建筑实体图和物相符。我们把这样修改后的图纸叫竣工图。
③凡结构形式、工艺改变、平面布置改变、项目改变以及有其它重大改变或变更部分超过图面1/3者应重新绘制竣工图。从新绘制的竣工图也应加盖竣工图标志章。凡符合竣工图编制原则第三款者，通过以上四种方法都不能说明问题的，就必须重新绘制竣工图。
六、竣工图编制方法
1、竣工图类型：
①利用施工兰图改绘的竣工图。该方法就是用规定的改绘办法，把施工中与原设计不相符的部分改绘在施工蓝图上，改上竣工图标志章作为竣工图，该方法节约人力物力，简单易行，是一种编制竣工图行之有效的方法。这种方法适用工程变更不大，经过修改后就能反映工程实际情况时使用。
2竣工图是城市规划、建设审批等活动的重要依据。竣工图另一个重要作用就是城市规划、建设审批的重要规划依据，特别是对城市的地下空间的规划非常重要，随着城市服务功能增加，地下建筑和管线越来越多，合理的安排新建地下建筑物和地下管线的布置，同样离不开完整准确的竣工图。大家都知道2000年冬季发生在西安莲湖路天然气地沟爆炸事，就是因为天然气管道与电力通讯线路规划的安全距离不够，因天然气泄露的浓度的增加，电力通讯线路的放电火花引起地沟爆炸。类似问题还有管线位置变更没有改绘标注，新的管线又规划在同一位置，施工时经常发生挖断光缆、电力电缆、输水管线的重大事故和人身伤亡。
五、编制竣工图的原则
①凡严格按设计施工，没有任何变更的，由施工单位在变更的原施工图上加盖《建设工程文件归档整理规范》ห้องสมุดไป่ตู้定的“竣工图章”标志后，视为竣工图。
②凡在施工中有一般性变更，但能将原施工图加以修改补充，能反映竣工实际的，可不重新绘制竣工图，由施工单位在原施工图上按变更文件以照规定的编绘方法进行修改补充后，加盖“竣工图章”标志后，视为竣工图。
3竣工图是司法鉴定裁决的法律凭证。竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。
4竣工图是抗震防灾、战后恢复重建的重要保障。完整准确的竣工图对于抗震救灾、完整准确的竣工图对于抗震救灾、战后恢复重建具有雪中送炭之功效，当地震灾害发生后，及时恢复灾区通讯、供电、供水、交通（桥梁、隧涵）等基础设施工程是燃眉之急，完整准确的灾区地下管线工程、地下构筑物工程竣工图将会发挥重大的其他物质不可替代的作用。因此，完整、准确的竣工图与城镇居民的正常生活及生命财产息息相关，必须以高度的职业道德和责任感做好这一工作。
②新绘制的竣工图。当工程变更巨大经过上述方法改绘后图面仍混乱不清者，就必须从新绘制新的竣工图。在二底图上修改的竣工图。
二、编制竣工图的重要性
1竣工图是进行管理维修、改扩建的技术依据。随着建筑物使用年限的延长，原来的电线电缆、给排水管线等将逐步老化或者因原来的设计容量小，而随着生产的发展和居民生活水平的提高，必将对原有建筑进行维修增容，要做好此项工作首先要搞清原有的管线走向位置、管沟大小等。要搞清这些重要信息就必须有完整准确的竣工图。其次因使用功能上的需要，如办公楼改建成住宅楼或者办公楼改建成商业用门面房等须对建筑物结构进行改变，那么就必须弄清楚它的结构形式，如该楼是框架结构还是砖混结构等等，对于砖混结构要拆除某砖墙就必须考虑此墙是承重墙还是非承重墙。否则盲目的拆除承重墙或者加层增加楼房自重都是非常危险的，安全责任重于泰山，盲目蛮干必将造成重大安全隐患。
