脚手架设计计算说明书
TS10.0型附着式升降脚手架使用说明书(20190930满意)(1)
脚手架使用说明书乾日安全科技（北京）有限公司生产的TSJJ50-TS10.0系列附着式升降脚手架由竖向主框架、水平支撑桁架、架体构架、吊挂系统、附着支撑结构及转换装置、电器系统组成。
主框架包含的构件有：立杆下接头、立杆、内外立杆连接撑，以及立杆连接件。
立杆尺寸规格L600040002000内外立杆连接撑立杆下接头立杆连接件2、水平支撑桁架水平支撑桁架包含的构件有：水平桁架和水平桁架转角杆。
水平桁架2000水平桁架1000水平桁架转角杆架体构架包含的构件有：底部脚手板、通用脚手板、副板、翻板、网片、网片固定卡、防护网垫块、顶部横杆、L型连接件及L型盖板。
底部脚手板尺寸规格L 20001000300200通用脚手板尺寸规格L 20001000300200副板尺寸规格L18001000300200翻板尺寸规格L20001000300200网片尺寸规格防护网固定卡防护网垫块L1200600400防护网薄垫块横杆尺寸规格L 6000400020001000L 型盖板L型连接件4、吊挂系统吊挂系统包含的构件有：导轨、吊点桁架、附墙吊挂件、电动葫芦、葫芦钩转接头。
标准导轨导轨加长节导轨上节吊点桁架附墙吊挂件架体爬升专用电动葫芦葫芦钩转接头附着支撑结构及转换装置包含的构件有：附着支座、垫块、三角铁件、加高件及槽钢挑梁。
附着支座垫块尺寸规格L3503002502001601008050三角铁件加高件尺寸规格L900850800750700650600500450400槽钢挑梁尺寸规格L30002500220020001800150012001000电气系统包含的构件有：重力传感器、大电箱控制盒、小电箱控制盒。
大小电线控制盒及传感器大电箱控制盒传感器小电箱控制盒遥控器二、安装方法乾日安全科技（北京）有限公司生产的TSJJ50-10.0系列附着式升降脚手架有两种安装方法：整体散拼式安装及地面组装整体吊装。
整体散拼式安装方法即在找平架上随施工进度对架体进行逐层拼装。
脚手架钢管、扣件用量计算表
扣件式钢管脚手架主要材料用量计算
满堂脚手架
立杆总数 （根）
3
搭设高度 （m）
10
步距 （m）
5
立杆纵距 （m）
立杆横距 （m）
排数 （排）
长杆总长度 (m)
小横杆数 (根)
5
3
3
36.00
0.00
双排脚手架
立杆总数 （根）
250
搭设高度 （m）
20
步距 （m）
3.2
立杆纵距 （m）
立杆横距 （m）
排数 （排）
小横杆重量 （吨）
钢管总重量 （吨）
Байду номын сангаас
直角构件数 (个)
对接构件数 (个)
旋转构件数 (个)
扣件数量（个）
脚手板面积 （m2）
40.76
8.71
49.47
3987.50
2123.00
636.90
6747.40
1227.60
说明：1、本表以Φ48钢管为例计算，长杆平均长度取5m，包括立杆、纵向水平杆和剪刀撑（满堂脚手架也包括横向水平杆）；小横杆平均长度取立 杆横距+0.5m；
长杆总长度 (m)
小横杆数 (根)
3
1.5
2
10615.00
1134.38
长杆重量 （吨）
小横杆重量 （吨）
钢管总重量 （吨）
直角构件数 (个)
对接构件数 (个)
旋转构件数 (个)
扣件数量（个）
扣件式钢管脚手架材料用量计算
扣件式钢管脚手架材料用量计算在建筑行业中，脚手架是必不可少的施工工具。
其中，扣件式钢管脚手架因其具有结构简单、拆装方便、重量轻、强度高等优点，被广泛应用于各类建筑物的施工。
为了更好地利用扣件式钢管脚手架，本文将对其材料用量进行计算。
一、扣件式钢管脚手架的组成扣件式钢管脚手架主要由钢管和扣件组成。
其中，钢管是脚手架的主体结构，扣件则是连接钢管的重要部件。
根据施工需要，扣件式钢管脚手架可分为单排、双排和满堂脚手架。
二、扣件式钢管脚手架的材料用量计算1、确定脚手架的搭设方案首先需要根据施工要求确定脚手架的搭设方案。
不同的搭设方案所需的材料用量也不同。
例如，单排脚手架所需的材料较少，而双排和满堂脚手架所需的材料较多。
2、计算钢管的用量钢管的用量可根据以下公式计算：每米钢管长度需要的钢管数量 = (总长度/每米长度) × (1+损耗率)其中，总长度是指脚手架搭设所需的总长度，每米长度是指单根钢管的长度，损耗率可根据实际施工情况进行估算。
3、计算扣件的用量扣件的用量可根据以下公式计算：每米钢管所需扣件数量 = (总长度/每米长度) × (1+损耗率) ×(每个扣件所需钢管数量)其中，每个扣件所需钢管数量可根据实际情况进行估算。
4、其他材料的用量计算除了钢管和扣件外，脚手架还需要其他一些材料，如跳板、安全网等。
这些材料的用量也需要根据实际施工需要进行计算。
三、总结扣件式钢管脚手架的材料用量计算是合理利用材料的必要步骤。
通过本文的介绍，相信读者已经对扣件式钢管脚手架的材料用量计算有了基本的了解。
在实际施工过程中，应根据具体情况进行计算，以确保材料的合理利用。
扣件式钢管脚手架力学计算一、概述扣件式钢管脚手架是一种广泛应用于建筑行业的临时支撑结构，其具有搭建方便、拆卸灵活、调整高度方便等优点。
为了确保扣件式钢管脚手架在施工过程中的安全性和稳定性，进行力学计算是非常必要的。
本文将介绍扣件式钢管脚手架的力学计算方法，旨在为相关技术人员提供参考。
pkpm-施工安全技术计算-脚手架设计使用说明书
脚手架设计软件使用说明JSJPKPM施工系列软件脚手架设计目录第一章软件简介及系统安装 (1)一．系统运行环境 (1)二．系统安装 (1)第二章软件功能与依据 (3)一．软件功能 (3)二．软件特点 (4)三．软件计算依据： (4)第三章脚手架设计 (6)一．[选当前层] (6)二．[扣件式] (6)三．[碗扣式] (23)四．[门架] (24)五．[悬挂吊篮] (28)六．[扶墙脚手] (29)七．[钢管井架] (31)八．[统计] (32)九．[保存文件] [退出] (33)第三章脚手架的施工图绘制 (34)一．[平面图] (34)二．[轴线标注] (35)三．[标注] (35)四．[立面图] (35)五．[统计总表] (36)六．[图库] (37)七．[图块编辑] (37)八．[保存文件] (37)九．[退出] (37)产品技术支持 (38)第一章软件简介及系统安装一．系统运行环境1. 主机处理器：PentiumIII 450MHz2. 操作系统中文版Windows 98、中文版Windows me、中文版Windows 2000、中文版Windows XP 3. 内存最低64MB4. 硬盘要求有100MB左右的可用空间5. 打印机支持以上中文操作系统的所有打印机二．系统安装1. 将光盘放入光驱后，安装程序自动运行，或以手动方式运行install子目录下的setup.exe 文件，运行后将显示下图画面：2. 用鼠标点击“是”后显示下图画面：3.选择软件安装路径：软件应安装在C:\PKPM\JSJ\路径下面，也可以其它盘符。
4.选择购买的相应的模块后进入“下一步”：5.以下显示安装的进程：点击“完成”后重新启动计算机，系统完成更新设置：第二章软件功能与依据一．软件功能1、模型建立直接读取我院的图形设计平台的.T文件，方便快捷生成建筑模型；如果有建筑平面图.DWG文件，可以从在AUTOCAD软件下直接转换成系统要求的.T文件，减少输入模型的时间；也可以利用软件自有的图形平台进行快速建模，建模更人性化，简单易学。

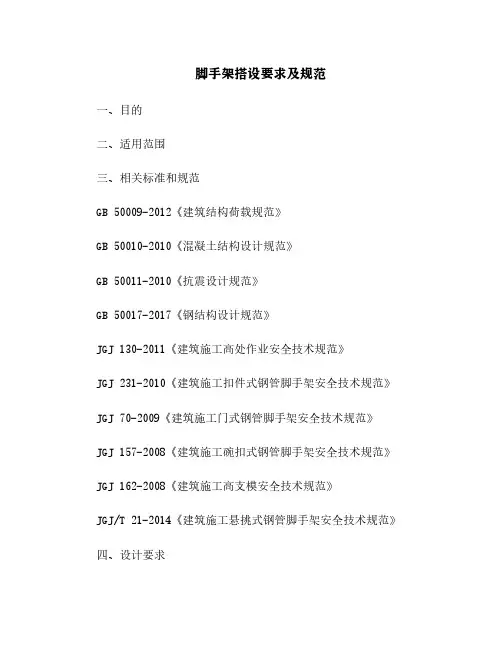

脚手架搭设要求及规范[2]
![脚手架搭设要求及规范[2]](https://img.taocdn.com/s3/m/d8210ab870fe910ef12d2af90242a8956becaad5.png)
脚手架搭设要求及规范一、目的二、适用范围三、相关标准和规范GB 50009-2012《建筑结构荷载规范》GB 50010-2010《混凝土结构设计规范》GB 50011-2010《抗震设计规范》GB 50017-2017《钢结构设计规范》JGJ 130-2011《建筑施工高处作业安全技术规范》JGJ 231-2010《建筑施工扣件式钢管脚手架安全技术规范》JGJ 70-2009《建筑施工门式钢管脚手架安全技术规范》JGJ 157-2008《建筑施工碗扣式钢管脚手架安全技术规范》JGJ 162-2008《建筑施工高支模安全技术规范》JGJ/T 21-2014《建筑施工悬挑式钢管脚手架安全技术规范》四、设计要求4.1 设计原则安全第一，合理布置，满足使用要求，节约材料，方便施工。
根据工程特点和现场条件，选择合适的脚手架类型和结构形式。
考虑各种可能的荷载作用和影响因素，合理确定荷载标准和荷载组合。
按照相关标准和规范进行结构分析和计算，检验脚手架的强度、刚度和稳定性。
绘制完整的设计图纸和说明书，明确脚手架的平面布置、立面布置、节点细部、构件尺寸、材料标准等。
4.2 设计内容脚手架的总体方案，包括脚手架的类型、结构形式、高度、层数、跨度、间距等。
脚手架的荷载分析，包括脚手架的自重、工作荷载、风荷载、雪荷载、地震荷载等。
脚手架的结构计算，包括脚手架的强度、刚度和稳定性的检验，以及构件的截面和长度的确定。
脚手架的节点设计，包括脚手架的连接方式、连接件的类型和数量、连接件的承载力和抗滑移能力等。
脚手架的安全措施，包括脚手架的基础处理、支撑加固、扶梯设置、防护栏杆设置、安全网设置等。
五、施工要求5.1 施工准备根据设计图纸和说明书，核对脚手架的平面布置、立面布置、节点细部等，了解脚手架的结构特点和使用要求。
按照设计要求，准备足够数量和质量合格的脚手架材料和连接件，以及必要的施工工具和设备。
检查施工现场的地形地貌和地基情况，清理场地，平整地面，排除障碍物，保证施工安全和顺利。
移动脚手架搭设规范
移动脚手架搭设规范一、工程概况本项目为移动脚手架搭设工程，位于XX市XX区，主要包括一栋高层建筑的外墙施工及装修工程。
工程占地面积约10000平方米，建筑高度约100米，共30层。
本工程采用落地式双排钢管外脚手架进行施工，脚手架搭设长度约300米，高度约100米。
二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 编制施工方案：根据工程特点及施工要求，编制详细的移动脚手架搭设施工方案，明确施工工艺、施工顺序、施工要点等。
2. 技术交底：对施工人员进行技术交底，使施工人员熟悉施工方案、施工工艺及质量标准。
3. 施工图纸审查：对施工图纸进行审查，了解工程结构、脚手架搭设部位及搭设要求。
4. 施工方案审批：将编制的施工方案提交给相关部门审批，确保施工方案的合理性和可行性。
（二）、物资准备工作1. 主要材料：双排钢管、扣件、脚手板、防护网、安全防护设施等。
2. 材料需用量计划：（1）双排钢管：根据脚手架搭设长度、高度及建筑物的外形尺寸，计算所需双排钢管数量。
（2）扣件：根据脚手架搭设节点数量，计算所需扣件数量。
（3）脚手板：根据脚手架搭设面积，计算所需脚手板数量。
（4）防护网：根据建筑物高度及搭设部位，计算所需防护网数量。
（5）安全防护设施：根据工程需求，采购相应数量的安全防护设施，如安全带、安全帽、防护栏杆等。
3. 材料采购：根据材料需用量计划，进行材料采购，确保材料质量符合国家标准。
4. 材料验收：对采购的材料进行验收，检查材料质量、规格、数量等，确保材料合格。
5. 材料堆放：合理堆放材料，确保材料不受损坏，方便施工使用。
6. 施工机械设备：准备相应的施工机械设备，如塔吊、升降机、运输车辆等，确保施工顺利进行。
三、一般规定1. 施工应严格遵守国家和地方的相关法律法规，以及行业标准和企业内部规定。
2. 施工前必须对施工人员进行安全技术培训，确保每位施工人员熟悉并掌握脚手架搭设的操作技能和安全知识。
pkpm 施工安全技术计算 脚手架设计使用说明书
脚手架设计软件使用说明JSJ目录第一章软件简介及系统安装 (1)一．系统运行环境 (1)二．系统安装 (1)第二章软件功能与依据 (3)一．软件功能 (3)二．软件特点 (4)三．软件计算依据： (4)第三章脚手架设计 (6)一．[选当前层] (6)二．[扣件式] (6)三．[碗扣式] (23)四．[门架] (24)五．[悬挂吊篮] (28)六．[扶墙脚手] (29)七．[钢管井架] (31)八．[统计] (32)九．[保存文件] [退出] (33)第三章脚手架的施工图绘制 (34)一．[平面图] (34)二．[轴线标注] (35)三．[标注] (35)四．[立面图] (35)五．[统计总表] (36)六．[图库] (37)七．[图块编辑] (37)八．[保存文件] (37)九．[退出] (37)产品技术支持 (38)第一章软件简介及系统安装一．系统运行环境1. 主机处理器：PentiumIII 450MHz2. 操作系统中文版Windows 98、中文版Windows me、中文版Windows 2000、中文版Windows XP 3. 内存最低64MB4. 硬盘要求有100MB左右的可用空间5. 打印机支持以上中文操作系统的所有打印机二．系统安装1. 将光盘放入光驱后，安装程序自动运行，或以手动方式运行install子目录下的setup.exe 文件，运行后将显示下图画面：2. 用鼠标点击“是”后显示下图画面：3.选择软件安装路径：软件应安装在C:\PKPM\JSJ\路径下面，也可以其它盘符。
4.选择购买的相应的模块后进入“下一步”：5.以下显示安装的进程：点击“完成”后重新启动计算机，系统完成更新设置：第二章软件功能与依据一．软件功能1、模型建立直接读取我院的图形设计平台的.T文件，方便快捷生成建筑模型；如果有建筑平面图.DWG文件，可以从在AUTOCAD软件下直接转换成系统要求的.T文件，减少输入模型的时间；也可以利用软件自有的图形平台进行快速建模，建模更人性化，简单易学。
支架设计及验算
支架设计及验算第五章支架设计及验算5.1支架、模板方案5.1.1模板箱梁底模、侧模和内模均采用δ=15 mm的竹胶板。
竹胶板容许应力[σ0]=14.5MPa,弹性模量E=6×103MPa。
5.1.2纵、横向方木纵向方木采用A-1东北落叶松，顺纹弯矩应力为14.5MPa，截面尺寸为8×13.5cm。
截面参数和材料力学性能指标：W= bh2/6=80×1352/6=2.43×105mm3I= bh3/12=80×1353/12=1.64×107mm3横向方木采用A-1东北落叶松，顺纹弯矩应力为14.5 MPa，截面尺寸为8×8cm。
截面参数和材料力学性能指标：W= bh2/6=80×802/6=85333mm3I= bh3/12=80×803/12=3.41×106mm3考虑到现场材料不同批，为安全起见，方木的力学性能指标按湿材乘0.9的折减系数取值，则[σ0]＝14.5×0.9＝13.05MPa,E=9×103×0.9=8.1×103MPa，容重6KN/m3。
纵横向方木布置：纵向方木或[10槽钢（I10工钢）布置间距等同于支架横向间距，横向方木间距一般为30cm，在腹板和端、中横隔梁下为20cm。
5.1.3支架采用碗扣支架，碗扣支架钢管为φ48、t=2.6mm，材质为Q235A 级钢，轴向容许应力[σ0]=140 MPa。
详细数据可查表5.01。
碗扣支架钢管截面特性表 5.01碗扣支架立、横杆布置：立杆纵、横向间距一般为90×90cm，在端、中横隔梁下为60×60cm、30×60cm，腹板下30×90cm、60×90cm。
横杆除顶端及底端步距为60cm外，其余横杆步距为120cm。
连接支杆和竖向剪刀撑见图。
5.2荷载取值及荷载组合5.2.1荷载取值（1）模板、支架自重：竹胶板自重取0.15KN/m2。
脚手架施工组织设计方案
脚手架工程施工方案一、工程概况鸿成服饰广场工程位于郑州市人民路与东太康路交叉口，现有商场之南，地下二层，地上六层。
框架结构，高度为25.95m.二、脚手架方案选择结合本工程结构形式，实际施工特点，建造物四周搭设落地式全高全封闭的扣件式双排钢管脚手架。
此架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。
脚手架搭设采用双排单立杆。
立杆离结构外沿0.3m，横距为1m，纵距为1.5m，大横杆布局为1.8m.三、构造要求及技术措施1、地基处理：搭设场地必须平整。
基础上底座下设置垫板，其厚度不小于50mm，布设必须平稳，不得悬空。
并设置排水措施。
2、立杆:全楼脚手架采用双排单立杆，立杆顶端高出结构檐口上皮1.5m。
立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。
接头交织布置，两个相邻立柱接头避免浮现在同步同跨内，并在高度方向错开的距离不小于50cm。
3、大横杆：大横杆至于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧，其长度大于3 跨，不小于6m，同一步大横杆四周要交圈。
大横杆采用对接扣件连接，其接头交织布置，不在同步，同跨内。
相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。
4、小横杆:每一立杆与横杆相交处，都必须设置一根小横杆，并采用直角扣件扣紧，在大横杆上，该杆轴线偏离主节点的距离不大于15cm。
小横杆间距应与立杆柱间距相同，且根据作业层脚手板搭设的需要，可在两立柱之间等间距增设小横杆。
小横杆伸出外排大横杆边缘距离不小于10cm，伸出里排大横杆在立柱处相向布置。
5、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮6 月1 日起正式实施。
该规范属于强制性标准，在脚手架的设计计算、搭设与拆除、架体结构等方面提出了许多新的要求。
但在部份施工现场，脚手架搭设不规范的现象仍比较普遍，一是脚手架操作层防护不规范；二是密目网、水平兜网系结不牢固，未按规定设置随层兜网和层间网；三是脚手板设置不规范；四是悬挑架等设置不规范，由此导致了多起职工伤亡事故的发生。
脚手架搭设方案及参数
脚手架搭设方案及参数1、室外地面标高以上27。
2m范围内外墙搭设落地式钢管扣件式脚手架,钢管均采用Φ48mm直径，壁厚不小于3。
2mm，具体技术参数如下：立杆横距1。
05m，立杆纵距小于等于1。
5m，步距1.8m,9m以下采用双立杆，9m以上采用单立杆，连墙件采用两步两跨，脚手架立杆底部均设置统长14＃槽钢,槽钢要求至少两跨连续,立杆与槽钢采用电焊连接。
2、室外道路根据道路情况搭设安全通道双层防护棚，上层满铺木模板，下层铺设竹芭片（相见施工图）。
3、27。
2m以上采用悬挑脚手架，分三次悬挑，每一挑架体高度均为14。
6m。
采用三角托架与框架柱采用化学螺栓连接，三角托架上设置工字钢联梁，在联梁上搭设钢管扣件式脚手架的方法，具体悬挑脚手架搭设技术如下：（1）外墙八字转角处:三角托架均设在框架柱位置，三角托架的水平钢梁采用20a号工字钢，斜压支杆采用22a号工字钢或100＊100＊7方钢管，三角托架与结构柱面连接处均设置20厚钢板,并与钢板满焊焊牢（焊缝厚度为6mm），每块钢板与钢砼柱均采用6根M20化学螺栓连接，联梁采用25a号工字钢或32a槽钢.（具体详见附图）（2）其余部位：三角托架均设在框架柱位置，三角托架的水平钢梁采用18号工字钢，斜压支杆采用20a号工字钢或100＊100＊7方钢管，三角托架与结构柱面连接处均设置20厚钢板,并与钢板满焊焊牢（焊缝厚度为6mm），每块钢板与钢砼柱均采用6根M20化学螺栓连接,联梁采用25a号工字钢。
(具体详见附图）（3）悬挑脚手架架体采用单立杆，立杆横距1.05m，立杆纵距小于等于1。
5m，步距1。
8m,连墙件为两步两跨，连墙件设置在混凝土梁柱结构部位，采用2M12膨胀螺丝与结构连接,连墙件短钢管采用Φ48mm直径壁厚不小于3.2mm钢管，头部焊接一块150*150＊6钢板（落地脚手架连墙件做法相同）。
（4）化学螺栓钢材性能等级为5。
8级，胶粘剂等级为A级,化学螺栓按厂方说明书安装后进行养护,并按规定要求经有资质的检测中心进行拉拔试验,合格后投入使用。
