架空线路线长计算

架空线路线长计算在架空输电线路的设计中，不同气象条件下架空线的弧垂、应力和线长占有十分重要的位置，是输电线路力学研究的要紧内容。

这是因为架空线的弧垂和应力直截了当阻碍着线路的正常安全运行，而架空线线长的微小变化和误差都会引起弧垂和应力相当大的改变。

设计弧垂小，架空线的拉应力就大，振动现象加剧，安全系数减小，同时杆塔荷载增大因而要求强度提高。

设计弧垂过大，满足对地安全距离所需杆塔高度增加，线路投资增大，而且架空线的风摆、舞动和跳跃会造成线路停电事故，假设加大塔头尺寸，必定会使投资再度提高。

因此，设计合适的弧垂是十分重要的。

本章研究垂直均布荷载和水平均布荷载作用下的架空线有关运算问题。

第一节架空线悬链线方程的积分普遍形式图4-1 架空线悬挂曲线受力图〔a 〕分离体受力图；〔b 〕整档架空线受力图；图4-1〔b 〕所示为某档架空线，A 、B 均为两悬挂点。

沿架空线线长作用有均布比载γ，方向垂直向下。

在比载γ作用下，架空线呈曲线形状，其最低位置在ο点，在悬挂点A 、B处，架空线的轴向应力分别为A σ和B σ。

选取线路方向〔垂直于比载〕为坐标系的x 轴，平行于比载方向为y 轴。

在架空线上任选一点C ，取长为OC L 的一段架空线作为研究对象，受力分析如图4-1(a)所示。

列研究对象的力平稳方程式，有0cos ,0σθσ==∑XX (4- 1)OC XL Y γθσ==∑sin ,0 (4- 2)式〔4-1〕说明，架空线上任一点C 处的轴向应力X σ的水平重量等于弧垂最低点处的轴向应力0σ，即架空线上轴向应力的水平重量处处相等，式〔4-2〕说明，架空线上任一点轴向应力的垂向重量等于该点到弧垂最低点间线长OC L 与比载γ之积。

以上两式相除可得tg θ=OCL 0σγdx dy =OC L 0σγ (4- 3)上式为悬链线方程的徽分形式。

从中能够看出，当比值γ/0σ一定时，架空线上任一点处的斜率与该点至弧垂最低点之间的线长成正比。

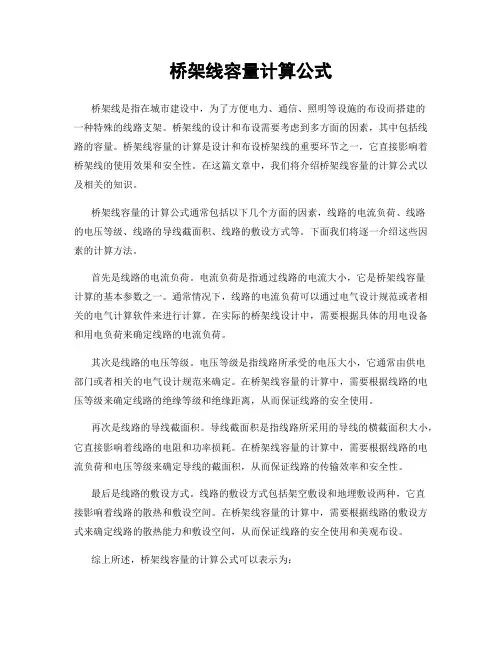

桥架线容量计算公式

桥架线容量计算公式桥架线是指在城市建设中，为了方便电力、通信、照明等设施的布设而搭建的一种特殊的线路支架。

桥架线的设计和布设需要考虑到多方面的因素，其中包括线路的容量。

桥架线容量的计算是设计和布设桥架线的重要环节之一，它直接影响着桥架线的使用效果和安全性。

在这篇文章中，我们将介绍桥架线容量的计算公式以及相关的知识。

桥架线容量的计算公式通常包括以下几个方面的因素，线路的电流负荷、线路的电压等级、线路的导线截面积、线路的敷设方式等。

下面我们将逐一介绍这些因素的计算方法。

首先是线路的电流负荷。

电流负荷是指通过线路的电流大小，它是桥架线容量计算的基本参数之一。

通常情况下，线路的电流负荷可以通过电气设计规范或者相关的电气计算软件来进行计算。

在实际的桥架线设计中，需要根据具体的用电设备和用电负荷来确定线路的电流负荷。

其次是线路的电压等级。

电压等级是指线路所承受的电压大小，它通常由供电部门或者相关的电气设计规范来确定。

在桥架线容量的计算中，需要根据线路的电压等级来确定线路的绝缘等级和绝缘距离，从而保证线路的安全使用。

再次是线路的导线截面积。

导线截面积是指线路所采用的导线的横截面积大小，它直接影响着线路的电阻和功率损耗。

在桥架线容量的计算中，需要根据线路的电流负荷和电压等级来确定导线的截面积，从而保证线路的传输效率和安全性。

最后是线路的敷设方式。

线路的敷设方式包括架空敷设和地埋敷设两种，它直接影响着线路的散热和敷设空间。

在桥架线容量的计算中，需要根据线路的敷设方式来确定线路的散热能力和敷设空间，从而保证线路的安全使用和美观布设。

综上所述，桥架线容量的计算公式可以表示为：桥架线容量 = 线路的电流负荷×线路的电压等级 / 线路的导线截面积×线路的敷设方式系数。

在实际的桥架线设计中，需要根据具体的情况来确定桥架线容量的计算公式，从而保证桥架线的安全使用和有效布设。

同时，还需要考虑到线路的敷设环境、线路的敷设方式、线路的敷设长度等因素，从而综合考虑桥架线容量的计算结果。

架线计算办法

1.放线牵张力计算（1）模拟放线弧垂，选取控制档、放线模板K 值。

（2）计算控制档水平张力：式中：n T ——控制档水平张力，t ；2w ——导线单位重量，t ；K ——模板K 值。

（3）计算张力机出口张力：式中：0T ——张力机出口张力，t ；n ——放线段内滑车数；0n ——张力场与控制档间滑车数；ε——滑车摩擦系数；0h ∑——控制档与张力场累计高差，m ，控高为“+”。

（4）计算初始牵引力：0P ——初始牵引力，t ；0k ——取1.1；N ——导线展放根数；1w ——牵引绳单位重量，t ；h ∑——牵引场与张力场累计高差，m ，牵高为“+”。

（5）计算最终牵引力：（6）计算最大牵引力：∑'h ——控制档与张力场累计高差，m 。

(需要假设每一档为控制档，分别计算各档为控制档时的P max ，取其中最大值） 2.双滑车选择（1）滑车承重超过额定荷载的杆塔悬挂双滑车。

滑车承重计算：1F =202212)sin 2()]([A NT h h N w ++式中：1F ——放线时滑车承重，t ；2w ——导线单位重量，t ；N ——一次展放导线根数；1h 、2h ——前后垂直档距，m ；T ——展放导线张力，t 。

α——转角塔转角度数（°）。

（2）紧线时，转角塔滑车承重增加明显，需将紧线张力代入验算滑车承重。

（3）滑车与导线包络角超过30°的塔悬挂双滑车。

滑车与导线包络角计算：和差化积：B A B A B A a a a αααcos cos 2)cos()cos(=-++所以也有：2sin cos cos 2)cos(cos 2θααϕB A B A a a -+=式中： ϕ——导线在滑车上的包络区间所对的圆心角，称为包络角，(°)；A α、B α——放线滑车两侧导线的悬垂角，(°)；θ——滑车的水平转角。

当挂单滑车时，滑车的水平转角为线路水平转角；当挂双滑车时，每个滑车的水平转角均为线路水平转角之半，(°)。

架空线路长度计算系数

架空线路长度计算系数
例如，在电力输电线路设计中，常用的架空线路类型包括单回线、双
回线、三回线和六回线等。

根据架设线路的工程难度和线路导线的安装方
式等因素，可以制定不同的系数来计算架空线路的实际长度。

一般来说，架空线路长度计算系数的制定需要考虑以下几个因素：
1.线路形式：根据架设线路的形式，可分为单回和多回两种情况。

单
回线路只有一根导线，而多回线路则有多根导线并行布置，这会影响架空
线路的实际长度。

2.线路导线安装方式：线路导线可以采用水平悬挂、斜向悬挂和斜拉
等多种方式。

不同的导线安装方式会导致线路的实际长度有所不同，因此
需要考虑这些因素来制定长度计算系数。

3.线路走向：线路所经过的地形和地貌会对线路的长度产生影响。

如
若线路横跨山脉、河流、湖泊等地形，需要施工人员在设计时考虑这些因素，以确定适当的长度系数。

4.线路曲线和折线段：线路中的曲线和折线段数量也会影响线路的实
际长度。

曲线和折线段的安装通常需要较高的技术水平，这也会成为线路
长度计算系数的一部分。

5.其他因素：还有一些其他因素，如电缆的带电距离、导线的伸长率
等等，也会对线路长度产生一定的影响。

总体而言，架空线路长度计算系数的制定需要综合考虑多个因素，并
根据实际情况进行适当的调整和修正。

通过科学合理地确定长度计算系数，
可以准确预估和计算架空线路的实际长度，为架设线路的设计和施工提供科学的依据。

架空线路载流量计算

V----垂直于导线的风速，一般线路取0.5m/s ，大跨越取0.6m/s 。

ν----导线表面空气层的运动粘度（m 2/s ）,ν=1.32*10-5+9.6*(θ+θ/2)*10-8 αS ----导线表面吸热系数，对光亮的新线为0.35~0.46；对旧线或涂黑色防腐剂的线为0.90~0.95。

取
J S -----日光对导线的日照强度（W/m 2），当天晴、日光直射导线时，可采用1000W/m 2。

θ---导线表面的平均温升，o C θa ---环境温度，o C
θ+θ---导线允许工作温度，o C λf ---- 导线表面空气层的传热系数（W/m C ），λf =2.42*10+7*(θa +θ/2)*10 R e ----雷诺数，Re=V*D/ν
π----园周率，3.14 D-----导线直径（m ）
W/m ） E 1----导线表面辐射散热系数，对光亮的新线为0.23~0.43；对旧线或涂黑色防腐剂的线为0.90~0.95。

S 1----斯蒂芬-包尔兹曼常数，ν=5.67*10-8（W/m 2）
（单位：Ω k----集肤效应系数，导线截面<=400mm2，k=0.0025；导线截面>400mm2，k=0.01α---导线在20o C时的电阻温度系数(1/o C)，对NRLH GJ-630/45导线α=0.00383/o C
10-8
防腐剂的线为0.90~0.95。

取0.9采用1000W/m2。

2)*10-5
术规程》
…（单位：W/m）
色防腐剂的线为0.90~0.95。

取0.9
………………（单位：Ω/m）m2，k=0.01
=0.00383/o C
20。

架空线常用计算公式和应用举例

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例安岳供电公司李荣久第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

骨架线算法-概述说明以及解释

骨架线算法-概述说明以及解释1.引言1.1 概述概述：骨架线算法（Skeletonization algorithm）是一种用于提取物体或图像形状中主要特征的计算方法。

它通过将图像或物体的边界区域简化为其主要骨架，从而实现对形状的抽象和表示。

骨架线算法在图像处理、模式识别、计算机视觉等领域具有广泛的应用。

骨架线算法的主要思想是通过去除图像中的冗余信息，保留物体或形状的主要结构和特征。

这种算法可以有效地减少数据量，简化图像表示，同时保持重要的拓扑关系和形状特征。

通过提取物体的骨架线，我们可以得到物体的主轴或中心线，从而更好地理解和分析对象的形态、结构和特征。

骨架线算法的原理通常基于图像的连通性和几何形状的局部特征。

常见的骨架线算法包括细化算法、距离变换算法、分水岭算法等。

这些算法可以根据不同的需求和应用场景选择合适的方法进行骨架线提取。

骨架线算法在许多领域都有广泛的应用。

在医学影像中，骨架线算法可以用于血管或神经的提取和分析，有助于辅助诊断和手术规划。

在图像识别和模式分类中，骨架线算法可以用于特征提取和形状匹配，提高图像的分类准确率。

此外，骨架线算法还在工程设计、地质勘探、数字艺术等方面具有重要的应用价值。

本文将介绍骨架线算法的定义、原理和应用。

通过对骨架线算法的深入讨论，我们可以更好地理解和应用这一算法，为相关领域的研究和应用提供指导和参考。

文章结构部分的内容可以按照如下方式撰写：1.2 文章结构本文按照以下结构进行组织和阐述：1. 引言在引言部分，我们将对骨架线算法进行一个概述，介绍其背景和基本概念。

我们将讨论骨架线算法在图像处理领域中的重要性和应用前景。

2. 正文正文部分主要分为三个部分进行论述。

2.1 骨架线算法的定义首先，我们将详细介绍骨架线算法的定义，并解释其核心思想和基本原理。

我们将探讨骨架线算法的起源以及它与其他相关算法的关系。

2.2 骨架线算法的原理在本部分，我们将深入讨论骨架线算法的原理。

架空线常用计算公式和应用举例(互联网+)

架空线常用计算公式和应用举例前言在基层电力部门从事输电线路专业工作的技术人员，需要掌握导线的基本的计算方法。

这些方法可以从教材或手册中找到。

但是，教材一般从原理开始叙述，用于实际计算的公式夹在大量的文字和推导公式中，手册的计算实例较少，给应用带来一些不便。

本书根据个人在实际工作中的经验，摘取了一些常用公式，并主要应用Excel工作表编制了一些例子，以供相关人员参考。

本书的基本内容主要取材于参考文献，部分取材于网络。

所用参考文献如下：1. GB50545 -2010 《110～750kV架空输电线路设计规程》。

2. GB50061-97 《66kV及以下架空电力线路设计规范》。

3. DL/T5220-2005 《10kV及以下架空配电线路设计技术规程》。

4. 邵天晓著，架空送电线路的电线力学计算，中国电力出版社，2003。

5. 刘增良、杨泽江主编，输配电线路设计, 中国水利水电出版社，2004。

6.李瑞祥编，高压输电线路设计基础，水利电力出版社，1994。

7.电机工程手册编辑委员会，电机工程手册，机械工业出版社，1982。

8.张殿生主编，电力工程高压送电线路设计手册，中国电力出版社，2003。

9.浙西电力技工学校主编，输电线路设计基础，水利电力出版社，1988。

10.建筑电气设计手册编写组，建筑电气设计手册，中国建筑工业出版社，1998。

11.许建安主编，35-110kV输电线路设计,中国水利水电出版社，2003。

由于个人水平所限，书中难免出现错误，请识者不吝指正。

四川安岳供电公司李荣久 2015-9-16目录第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式二、导线截面选择与校验的方法三、地线的选择第二节架空电力线路的设计气象条件一、设计气象条件的选用二、气象条件的换算第二章导线（地线）张力(应力)弧垂计算第一节导线和地线的机械物理特性与单位荷载一、导线的机械物理特性二、导线的单位荷载第二节导线的最大使用张力和平均运行张力一、导线的最大使用张力二、导线的平均运行张力第三节导线张力弧垂的精确计算一、导线的悬链线解析方程式二、导线的张力、弧垂与线长三、导线的允许档距和允许高差四、导线悬挂点等高时的张力弧垂计算五、架空线的等效张力（平均张力）第四节导线张力弧垂的近似计算一、导线的抛物线解析方程式二、导线的张力、弧垂与线长第五节水平档距和垂直档距一、水平档距和水平荷载二、垂直档距和垂直荷载第六节导线的状态方程式一、孤立档的状态方程式二、连续档的状态方程式和代表档距第七节临界档距一、用斜抛物线状态方程式求临界档二、用临界档距判别控制条件所控制的档距范围第八节导线张力弧垂计算步骤第九节导线应力弧垂分析一、导线和地线的破坏应力与比载二、导线的悬链线公式三、导线应力弧垂的近似计算四、水平档距和垂直档距五、导线的斜抛物线状态方程式六、临界档距第三章特殊情况导线张力弧垂的计算第一节档距中有一个集中荷载时导线张力弧垂的计算一、档距中有一个集中荷载的弧垂和张力二、导线强度及对地或交叉跨越物距离的校验第二节孤立档导线的计算一、耐张绝缘子串的单位荷载二、孤立档导线的张力和弧垂三、孤立档的临界档距第三节导线紧线时的过牵引计算一、紧线施工方法与过牵引长度二、过牵引引起的伸长和变形三、不考虑耐张绝缘子串的导线过牵引计算四、孤立档考虑耐张绝缘子串的导线过牵引计算第四节连续倾斜档的安装计算一、连续倾斜档导线安装时的受力分析二、连续倾斜档观测弧垂的确定三、悬垂线夹安装位置的调整四、地线的安装第五节耐张绝缘子串倒挂的校验第六节悬垂线夹悬垂角的计算第四章导线和地线的防振计算第一节防振锤和阻尼线一、防振锤的安装二、阻尼线的安装第二节分裂导线的防振第五章架空线的不平衡张力计算第一节刚性杆塔固定横担线路不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时的不平衡张力求解方法三、断线张力求解方法四、导线从悬垂线夹松落时的不平衡张力第二节固定横担线路考虑杆塔挠度时不平衡张力的计算一、线路产生不平衡张力时的几种关系二、不均匀覆冰或不同时脱冰时考虑杆塔挠度的不平衡张力求解方法三、考虑杆塔挠度时的断线张力求解方法第三节转动型横担线路断线张力的计算一、断线张力的求解方程二、断线张力的计算机试凑求解方法第四节相分裂导线不平衡张力的计算一、计算分裂导线的不平衡张力的公式二、计算公式中几个参数的取值与计算三、不平衡张力的求解方法四、用Excel工作表进行计算的方法第五节地线支持力的计算一、电杆的刚度和刚度系数二、电杆的挠度三、地线支持力的计算四、地线支持力的计算机试凑求解方法第六章架空线弧垂观测计算第一节弧垂观测概述一、观测档的选择二、导线初伸长的处理三、弧垂的观测方法四、弧垂的调整与检查五、观测弧垂时应该注意的问题第二节均布荷载下的弧垂的观测参数计算一、用悬链线法求弧垂观测参数二、弧垂观测角的近似计算公式三、用异长法和等长法观测弧垂时a、b与弧垂f的关系第三节观测档内联有耐张绝缘子串时弧垂的观测参数计算一、观测档弧垂的计算公式二、用等长法和异长法观测弧垂三、用角度法观测弧垂架空线常用计算公式和应用举例安岳供电公司李荣久第一章电力线路的导线和设计气象条件第一节导线和地线的型式和截面的选择一、导线型式常用导线的型号和名称如表1-1-1。

特殊装配式架线施工计算

特殊装配式架线施工计算发布时间：2022-06-14T05:41:34.104Z 来源：《工程建设标准化》2022年37卷第4期作者：陈永贵[导读] 特殊装配式架线施工，是在一个耐张段铁塔没有全部组立完成前，测量该耐张段导地线两挂点间距离陈永贵安徽送变电工程有限公司安徽合肥 230000[摘要]：特殊装配式架线施工，是在一个耐张段铁塔没有全部组立完成前，测量该耐张段导地线两挂点间距离，计算该段导地线需要长度，根据计算长度进行耐张线夹压接，等全部铁塔组立好后直接进行挂线。

该方法不需进行弧垂观测，大大减少高空作业，加快施工进度，提高施工工艺质量，是值得应用的一种特殊架线施工方法。

[关键词] ：特殊装配式架线施工装配式架线施工，一般是在一个耐张段铁塔已全部组立完成后，测量该耐张段导地线两挂点间距离，计算该段导地线需要长度，根据计算长度在地面将导地线量好，然后进行耐张线夹压接，再直接进行挂线。

这样就不需进行弧垂观测，减少高空作业，加快施工进度，提高施工工艺质量，是一种较为常用的架线施工方法，耐张段主要以孤立档为主，本文介绍特殊情况下在铁塔组立前就进行耐张段线长测量、计算，导地线割线、耐张管压接，在铁塔组立好后立即挂线和附件安装的特殊施工方法。

该方法使组塔和架线时间可以部分重叠，缩短组塔后架线施工时间，特别适用于工期要求紧的施工项目。

本施工方法内容包括导地线挂点地面投影位置确定、导地线挂点间地面投影线段长度测量、导地线实际线长计算、耐张管压接、导地线紧挂线及调整等五个步骤。

1、导地线挂点地面投影位置确定在确定导地线挂点地面投影位置前，先要根据铁塔结构图查找挂点对铁塔中心的位置，主要有两个参数：挂点对塔位中心横线路方向距离a（即铁塔横担挂点对应的长度）和挂点对塔位中心顺线路方向距离b（挂点到铁塔横担轴线的垂直距离，即挂线孔处的横担半宽）。

1）直线耐张塔导地线挂点地面投影位置的确定对于直线耐张塔，导地线挂点地面投影位置可根据塔位中心桩先定出横线路横担方向轴线，然后以塔位中心桩为起点，顺横担轴线方向量取距离a确定点1，再从1点作横担方向轴线的垂线，以1点为起点，顺横担方向轴线的垂线方向量取距离b确定点2，点2就为导地线挂点的地面投影点，每一相导地线都要作出投影点，并且要以明显标记区分，防止混淆投影点位置。

电力架空线路导线长度计算

电力架空线路导线长度计算
电力架空线路导线长度计算是建筑施工中的重要内容，对于上下线路的长度有着重要意义。

电力架空线路导线计算分为几个步骤，以下是按照步骤介绍：
一、检查地形及架线路线：在计算架空线路导线长度时，首先要查看地形，比如地表形状、高程、地势等，以求确定架空线路的最优路线。

二、计算导线有效长度：计算架空线路的导线有效长度，也就是实际长度，包括导线的直线部分和弯曲部分。

在计算导线有效长度时，必须根据地形线形以及架空线路安装形式，准确进行长度计算。

三、根据电缆规格计算所需长度：架空线路导线长度是由已定义的电缆规格决定的，具体电缆规格，包括导线的材质、可承受最大电流、每根导线的重量等等，必须按要求把握，然后根据架空线路的实际长度，计算所需的电缆长度。

四、确定架空线路的总长度：在完成上述步骤后，就可以确定架空线路的最终长度了，根据架空线路的长度，计算出导线的垂直悬挂点的间距，以便确定架空线路的总长度。

电力架空线路导线长度计算一般分为以上几个步骤，在选择架空线路及其导线时，必须充分考虑到实际情况，以减少施工成本和安装难度。

此外，施工单位应加强安全生产意识，全程按照相关规定执行，以确保施工的安全、质量及进度。

架空线路公式

导线截面的选择1、按经济电流密度选择线路的投资总费用Z1式中Z1 =(F0+αΑ)ＬF0—与导线截面无关的线路单位长费用；α—与导线截面相关的线路单位长度单位截面的费用；Α—导线的截面积；Ｌ—线路长度。

线路的年运行费用包括折旧费，检修维护费和管理费等，可用百分比b 表示为线路的年电能损耗费用（不考虑电晕损失）：若投资回收年限为n得到导线的经济截面A n经济电流密度J n我国的经济电流密度可以按表查取。

2、按电压损耗校验在不考虑线路电压损耗的横分量时，线路电压、输送功率、功率因数、电压损耗百分数、导线电阻率以及线路长度与导线截面的关系，可用下式表示3、按导线允许电流校验（1）按导线的允许最大工作电流校验导线的允许最大工作电流为其中（2）按短路电流校验根据短路电流的热效应，要求导线的最小截面为4、按电晕条件校验超高压输电线路的导线表面电场强度很高，以至超过周围空气的放电强度，使空气电离形成局部放电，这种现象称为电晕。

电晕可以引起无线电干扰、可听噪声、导线震动等，还会产生有功功率损耗。

导线的电晕随外加电压的升高而出现、加剧。

导线表面开始发生局部放电时的电压，称为起始电晕电压。

导线表面全面发生电晕时的电压，称为临界电晕电压，相应的电场强度称为临界电场强。

倒显得临界电晕电场强，与其直径、表面状况及大气条件等有关。

根据理论分析及试验所的结果，海拔不超过1000m 的地区，如导线直径不小于下表所列数值，一般不必验算电晕。

绝缘子和绝缘子串1、绝缘子的许用荷载绝缘子的许用荷载当绝缘子所受荷载大于其许用荷载时，除可更换大吨位绝缘子外，还可以采取双串和多串联解决。

所需串数N悬垂串片数计算：一般地区单位工作电压所要求的泄露电流（泄露比距）：海拔高度1000m~3500m 的地区悬垂串的绝缘子数量按下式计算。

气象参数1、风速的此时换算欲将 4 次定时2 分钟平均风速V2换算成连续自记10 分钟平均风速V10,v需要搜集到两种观测方法的平行观测记录，然后通过相关分析建立二者之间的回归方程式。

架空线路线长计算.doc

第四章均布荷载下架空线的计算在架空输电线路的设计中，不同气象条件下架空线的弧垂、应力和线长占有十分重要的位置，是输电线路力学研究的主要内容。

这是因为架空线的弧垂和应力直接影响着线路的正常安全运行，而架空线线长的微小变化和误差都会引起弧垂和应力相当大的改变。

设计弧垂小，架空线的拉应力就大，振动现象加剧，安全系数减小，同时杆塔荷载增大因而要求强度提高。

设计弧垂过大，满足对地安全距离所需杆塔高度增加，线路投资增大，而且架空线的风摆、舞动和跳跃会造成线路停电事故，若加大塔头尺寸，必然会使投资再度提高。

因此，设计合适的弧垂是十分重要的。

本章研究垂直均布荷载和水平均布荷载作用下的架空线有关计算问题。

第一节架空线悬链线方程的积分普遍形式图4-1 架空线悬挂曲线受力图（a ）分离体受力图；（b ）整档架空线受力图；图4-1（b ）所示为某档架空线，A 、B 均为两悬挂点。

沿架空线线长作用有均布比载γ，方向垂直向下。

在比载γ作用下，架空线呈曲线形状，其最低位置在ο点，在悬挂点A 、B处，架空线的轴向应力分别为A σ和B σ。

选取线路方向（垂直于比载）为坐标系的x 轴，平行于比载方向为y 轴。

在架空线上任选一点C ，取长为OC L 的一段架空线作为研究对象，受力分析如图4-1(a)所示。

列研究对象的力平衡方程式，有0cos ,0σθσ==∑XX (4- 1)OC XL Y γθσ==∑sin ,0 (4- 2)式（4-1）表明，架空线上任一点C 处的轴向应力X σ的水平分量等于弧垂最低点处的轴向应力0σ，即架空线上轴向应力的水平分量处处相等，式（4-2）表明，架空线上任一点轴向应力的垂向分量等于该点到弧垂最低点间线长OC L 与比载γ之积。

以上两式相除可得tg θ=OCL 0σγdx dy =OC L 0σγ(4- 3)上式为悬链线方程的徽分形式。

从中可以看出，当比值γ/0σ一定时，架空线上任一点处的斜率与该点至弧垂最低点之间的线长成正比。

架空配电线路计算

第三章架空配电线路三、架空导线1、导线的型号由三部分组成：导线材料、结构和载流面积 L ：铝线 T ：铜线 J ：多股绞线 G ：钢线例如 TJ ：铜绞线 LJ ：铝绞线 HLJ ：铝合金绞线 LGJ---120：截面积为120mm 2的钢芯铝绞线。

注意：钢芯主要用于承受导线拉力，而截面积不包含钢芯导线：裸导线：绝缘导线架空导线均采用裸导线（除变台引线） 2、选择导线的几个要素（1）导线型号选择原则：(低压)采用符合国家电线产品技术标准的铝绞线 (2)导线截面选择要求如下： ① 有足够大的机械强度只要导线截面不小于其最小允许截面，就可满足机械强度。

② 按发热条件选择（允许载流量）导线有电阻，电流通过有功率损耗，故使导线发热，温度升高。

因此，线路的最大工作电流I c 不应大于导线的允许载流量I 允许。

I 允许≥Ic③ 线路的电压损失规定：★高压配电线路：自供电所的变压器二次侧出口至线路末端变压器允许电压降为额定电压(10kV)的5%电压损失计算公式：△U=△U 0PL电压损失百分数eU Uu ∆=∆% 注意：△U 0：电压损失系数(V/km.kw) P ：有功功率(kw) L ：线路长度(km) U e ：线路额定电压(V)例1、有一条10kV 配电线路，全长12km ，采用的导线是LJ —35，线路末端有功功率P=450kw ，cos φ=0.8。

试求这条线路电压损失是多少？电压损失的百分数是多少？（电压损失系数0.120v/kw.km ）解：电压损失 V PL U U 6480=∆=∆ 电压损失的百分数 %48.60648.010000648%===∆=∆e U U u★ 低压配电线路：自配电变压器二次侧出口至线路末端允许电压降不应大于额定电压(220、380V)的的4%（农村的7%）由于低压配电线路的电阻相对较大，电抗的作用很小可以忽略，所以公式可以简化为：CS MCS PL u ==∆ 由此可以选择导线截面uC PLS ∆=注意：△u 电压损失百分数的数值（如电压损失百分数5%时，取5）；S ：导线的截面(mm 2)；C ：电压损失计算常数：M=PL ：负荷矩（kW.M ）例2、某村在距离配电变压器500米处，新建一个粮食加工厂，装机容量是10kw 。
