特一联无阀过滤器系统改造
无阀过滤器工作原理
无阀过滤器工作原理
无阀过滤器的工作原理是通过特殊设计的过滤材料，将固体颗粒物和悬浮物从液体或气体中分离出来。
它主要包括滤芯、进出口管道以及过滤介质。
当液体或气体进入无阀过滤器时，它们会通过进口管道进入滤芯。
滤芯是由特殊材质制成的，具有细腻的纤维结构或其他特殊形状，可以在通道中形成微小的孔隙。
进入滤芯后，液体或气体会通过孔隙的大小和分布，使固体颗粒物和悬浮物无法通过滤芯而被拦截。
同时，液体或气体中的溶解物质则可以顺畅地通过滤芯。
被拦截的固体颗粒物和悬浮物会积聚在滤芯上方，形成一个过滤层。
随着时间的推移，过滤层会越来越厚，同时也会增加流体通过滤芯的阻力。
当过滤层的阻力达到一定程度时，需要对无阀过滤器进行清洗或更换滤芯。
清洗时，可以根据实际情况选择使用不同的清洗方法，如反冲洗、化学清洗等。
无阀过滤器的工作原理主要依赖于滤芯的过滤效果和过滤介质的特性。
不同的过滤材料能够过滤不同大小和形状的颗粒物，从而实现对液体或气体中杂质的有效分离和过滤。
无阀过滤器专项说明书
一、概述钢制重力式无阀过滤器系列产品广泛应用于地表水净化，地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化解决和二次沉淀池解决之后旳后继处过滤及室内游泳池水旳过滤。
是一种抱负旳水解决设备。
目前，我厂预制成几部分，运至现场拼装而成，在经防腐解决后交付施工单位。
装填滤料后即可调试和运营。
GLG型钢制重力式无阀过滤器进水、出水、冲洗及排污均不用阀门，靠水力作用自动运营、运营费用低、管理以便、安全可靠。
运营自动化，设备一体化，进水箱、过滤器、反冲洗水箱等构成一体，构造紧凑，顾客只需安规定做好设备基本和接通进水管即可投入运营。
同步，该过滤器系列产品均装有顶盖，卫生防护条件好，可以露天设立。
二、钢制无阀过滤器旳原理原水在重力作用下，或压力作用下自进水管进入无阀过滤器，被挡板分散进入浑水区，再从浑水区通过滤料层，承托层、网板进入集水区。
原水中旳悬浮物等浊质被截留和吸附在滤料层旳表面及滤料层之中，进入集水区旳水为滤后清水。
清水在滤前与滤后两液面位差作用下或原水压力作用下，自集水区沿数条冲、清水管自下而上进入清水区，再从清水区溢入顶部旳多角集水槽，沿集水槽流至出水管，以重力流流出无阀过滤器。
随着过滤旳持续进行，滤料层中截留和吸附旳悬浮物等浊质逐渐增多，同步滤料过滤旳阻力也逐渐增大，过滤速度也在逐渐减小，原水在虹吸上升管内旳液面也逐渐上升。
滤罐在过滤并开始向罐外产水旳初期，或反冲洗后重新产水旳初期，原水在虹吸上升管内旳液面与滤罐内清水区旳液面高度是相似旳，随着滤料层阻力旳增长，滤速逐渐减小，原水在虹吸上升管内正是从该起始液面逐渐上升旳。
当液面升至“反冲洗前，管内最高水面”时，阐明滤料层旳阻力达到了最大容许阻力，即达到了“期终水头损失”。
如果继续过滤产水，滤后水旳浊度将不合格，也正是在此时，无阀过滤器随后自动进入如下所述反冲洗过程。
原水不断自进水管进入虹吸上升管在辅助虹吸管旳管口处，进入辅助虹吸管并沿该管下跌，在下跌过程中通过“抽气三通”，并带走“抽气三通”侧管内旳空气，而“抽气三通”侧管是连接虹吸管系统倒置U型管顶部旳，这样，“抽气三通”就抽吸了虹吸管系统倒置U型管顶部和虹吸下降管内旳空气，由于虹吸下降管旳下部管口在排水水封内被水封住管口，于是倒置U型管顶部及虹吸下降管内逐渐形成负压，并且真空度逐渐增大，水封内水在虹吸下降管旳液面从“反洗前，管内最底水面”迅速上升，并越过倒置U型管顶部，与虹吸上升管内旳原水汇合，形成虹吸，原水沿虹吸下降管下跌，于是反冲洗开始了，清水自清水区沿数条连通管，清水管由上而下进入集水区，从集水区通过网板、承托层，自下而上反冲滤料，使滤层处在膨胀，滤料互相磨擦、碰撞状态，被截留和吸附在滤料层内旳悬浮物等污物随水流通过浑水区，进入虹吸管系，沿虹吸上升管虹吸下降管进入排水水封井，流至下水管网。
净水器(无阀滤池)技术规范书(DOC)
附件 2技术规范书工程名称：尼日利亚335兆瓦帕帕兰多燃机电站合同号：尼日利亚335兆瓦帕帕兰多燃机电站项目技术规范书（高效一体化净水器）山东电力基本建设总公司中南电力设计院2005年8月目录1 总则 (3)1.1 一般规定 (3)1.2 标准和规范 (3)2使用条件 (4)3技术参数和性能要求 (5)3.1型式............................................. 错误！未定义书签。
3.2塔体尺寸、布置方式............................... 错误！未定义书签。
3.3冷却塔热力性能 (5)3.4其它配套设备的要求 (10)3.5涂漆和防锈103.6 安装要求 (10)3.7 铭牌4供货范围............................................. 错误！未定义书签。
5 质量保证及试验6 技术文件7 售后服务1 总则1.1 一般规定1.1.1本技术规范书仅适用于尼日利亚335兆瓦帕帕兰多燃机电工程高效一体化净水器设备，规范书中提出了对设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合有关GB最新版本的标准和本规范书的优质产品。
1.1.3如果供方未以书面形式对本规范书的条文提出异议，则意味着供方提供的设备完全符合本规范书的要求。
1.1.4 本规范书所使用的标准若与供方所执行的标准不一致时，按较高标准执行。
1.1.5如果供方没有以任何形式对本规范书提出异议，将认为供方提供的设备本规范书和所列标准的要求。
差异（无论多少）都必须清楚地表示在投标文件的“差异表”中。
1.1.6本设备技术规范书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.1.7 本规范书未尽事宜，由供、需双方协商确定。
重力式无阀过滤器原理
重力式无阀过滤器原理嘿，你有没有想过，在我们的生活中，水是怎么变得清澈干净的呢？今天啊，我就来给你讲讲重力式无阀过滤器这个神奇的东西的原理。
我有个朋友叫小李，有一次我们去他老家玩。
他老家有个小池塘，那池塘的水可浑浊了，里面全是泥沙还有一些小虫子啥的。
小李就说啊，要是能有个办法把这水变干净就好了，就像我们城市里喝的水那样干净。
这时候我就想到了重力式无阀过滤器。
那这个重力式无阀过滤器到底是怎么工作的呢？这就像是一场精心编排的舞蹈。
首先呢，脏水会自己流进这个过滤器，靠的就是重力的作用，就像水从山上流下来一样自然。
这就好比是一群脏脏的小难民，自己主动跑到一个能被改造的地方。
这个过滤器里面有好多层呢。
脏水一进去，就先碰到了进水分配器。
这进水分配器就像是一个严格的引导员，把脏水均匀地分配到各个地方，不让它们乱走。
要是没有这个进水分配器，那脏水就会像没头的苍蝇一样，到处乱撞，这过滤的效果肯定就不好啦。
然后呢，水就流到了过滤层。
这过滤层可厉害了，就像是一个超级细密的筛子。
里面有石英砂啊，无烟煤啊这些东西。
石英砂就像是一群小小的卫士，紧紧地挨在一起，把那些大颗粒的脏东西都给拦住。
无烟煤呢，它更像是一个聪明的助手，把那些石英砂没拦住的小一点的杂质也给抓住。
你说神奇不神奇？我当时给小李讲的时候，他眼睛都瞪大了，一个劲地问我：“这就像魔法一样啊，怎么做到的呢？”我就笑着跟他说：“这可不是魔法，这是科学的力量。
”在水经过过滤层的时候啊，那些脏东西就像被关进了监狱一样，被困在过滤层里。
而干净的水呢，就像机灵的小老鼠一样，从这些小卫士和小助手的缝隙里钻了出去，继续向下走。
接下来啊，水就到了冲洗水箱。
这个冲洗水箱啊，就像是一个蓄势待发的小水库。
当过滤的水越来越多的时候，这个水箱里的水位就会慢慢升高。
这时候啊，就像是一个倒计时一样，水位到了一定的高度，就会触发一个奇妙的反应。
这个反应是什么呢？就是利用虹吸原理。
这虹吸原理啊，就像是一个超级大力士在偷偷使劲。
wt空调设计说明书
西安交通大学课程设计说明书题目：广州市某检测实验楼一层多联机空调系统的设计专业：建筑环境与设备工程班级：建环81班学生姓名：学号：指导教师：日期：2012.3.5---2012.3.18“空气调节”课程设计任务书一、设计目的通过空气调节课程设计，加强学生对“通风与空气调节”课程内容的理解，并将所学的理论知识与工程设计实践有机的结合起来，达到学以致用的目的。
通过空调课程设计，使学生了解工程设计的各个环节，了解和掌握空调工程的具体设计方法、步骤，并初步掌握空调设计图纸的绘制方法。
二、设计题目××某检测实验楼×层××空调系统的设计⏹4人为一组，同一组做同一层建筑，但地点分别为：西安/北京/上海/广州，且要求空调方案不同。
⏹女生做第一层，学号8～12做第二层，学号13～17做多功能厅，学号18～23做第三层，其他做第四层，参加竞赛的4人做CAR-ASHRAE空调系统设计竞赛中给定的房间。
三、原始条件1．土建图纸平面图、剖面图、局部详图，围护结构和门窗做法等。
2．设计要求舒适性空调无特殊要求时，按照设计规范的规定设计；工艺性空调，按照工艺要求的参数进行设计。
3．其他条件或参数工作制度为一班制（8：00～18：00）；办公室和实验室人员密度：1人/10m2；照明用日光灯：办公室3W/m2，实验室5W/m2；实验室设备发热量为10W/m2，每一个办公室有2台计算机。
其它可根据实际情况给定。
四、设计要求和内容设计时间为2周，在2周的时间内，应完成如下工作：1．工程概况的介绍及主要设计参数的确定。
2．空调负荷计算【其中以一房间（东北/东南/西北/西南）手工计算，并与软件计算结果比较】；3．空调方案的分析与计算；4．空气处理设备的选择；5．风道水力计算和室内气流组织的计算；采用多联机系统时，应进行冷媒配管的计算、室内气流组织的校核计算；【水力计算时其中以一管段手工计算，并与软件计算结果比较】6．绘制施工图；7．编制设计说明书按规定时间应上交的成果：设计说明书（应按规定格式书写, 计算表格要有说明，引用经验数据公式及推荐值要有出处，说明书上附有必要的设计草图）、空调系统（风、水）平面图、系统图和空调机房布置图。

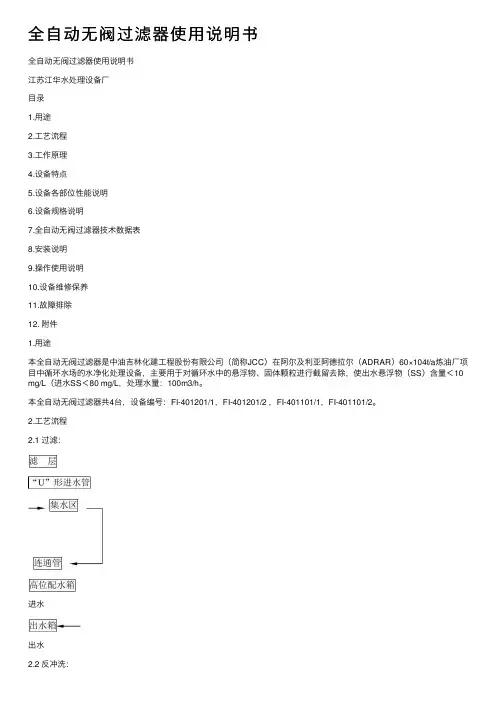

全自动无阀过滤器使用说明书

全⾃动⽆阀过滤器使⽤说明书全⾃动⽆阀过滤器使⽤说明书江苏江华⽔处理设备⼚⽬录1.⽤途2.⼯艺流程3.⼯作原理4.设备特点5.设备各部位性能说明6.设备规格说明7.全⾃动⽆阀过滤器技术数据表8.安装说明9.操作使⽤说明10.设备维修保养11.故障排除12. 附件1.⽤途本全⾃动⽆阀过滤器是中油吉林化建⼯程股份有限公司（简称JCC）在阿尔及利亚阿德拉尔（ADRAR）60×104t/a炼油⼚项⽬中循环⽔场的⽔净化处理设备，主要⽤于对循环⽔中的悬浮物、固体颗粒进⾏截留去除，使出⽔悬浮物（SS）含量＜10 mg/L（进⽔SS＜80 mg/L，处理⽔量：100m3/h。
本全⾃动⽆阀过滤器共4台，设备编号：FI-401201/1，FI-401201/2 ，FI-401101/1，FI-401101/2。
2.⼯艺流程2.1 过滤：进⽔出⽔2.2 反冲洗：排⼊沟渠3.⼯作原理过滤时，原⽔由⾼位配⽔箱经“U”形进⽔管进⼊过滤区，经过滤层过滤后由连通管上升到出⽔箱，当出⽔箱中⽔位超过出⽔管⼝时，清⽔由出⽔管流出。
过滤过程中，滤层的阻⼒不断增加，虹吸上升管中的⽔位不断上升，将虹吸管中的空⽓从虹吸下降管挤出，穿过⽔封逸⼊⼤⽓中。
当⽔位上升到虹吸辅助管管⼝时，⽔从虹吸辅助管流下，经抽⽓管抽除虹吸管中的空⽓，这时虹吸上升管和虹吸下降管中的⽔位同时上升，最终两者汇合，形成连续虹吸⽔流，于是出⽔箱及其它过滤区的清⽔对过滤层进⾏反冲洗，滤层膨胀，冲洗废⽔由虹吸下降管排⼊沟渠。
当出⽔箱中的⽔位降到虹吸破坏管管⼝以下时，虹吸破坏管进⽓，虹吸被破坏，反冲洗结束，设备重新开始过滤。
4.设备特点4.1 过滤器在运⾏时，过滤——投⼊反冲洗——终⽌反冲洗——恢复下⼀周期的过滤，均为⽔⼒⾃动运⾏，⽆需⼈员看管，运⾏费⽤低，管理⽅便，安全可靠；4.2 设备⼀体程度化，⾼位配⽔箱、过滤区、反冲洗装置等组装成⼀体，结构紧凑，⽤户只需做好设备基础和接通进出⽔管即可投⼊运⾏；4.3 设备由碳钢预制完成，安装简便；4.4本设备设有反冲洗⽔箱，占地⾯积少。
