PCB中常见的元器件封装大全教学文案
PCB常见封装形式
PCB常见封装形式PCB（Printed Circuit Board）是现代电子产品中常见的电路板，它承载着各种电子元器件，并通过导线将它们连接起来。
在PCB设计中，封装形式是指将电子元器件封装成一种特定的形式，以便安装在PCB上并与其他电子元器件进行连接和交互。
下面是PCB常见的封装形式的详细介绍。
1. DIP（Dual Inline Package）封装：DIP封装是最早也是最常见的封装形式之一、它由一个典型的矩形外壳和两行并列的引脚组成，适用于手工插入和焊接。
DIP封装在很多电子设备中都得到广泛应用，如计算机主板、控制器和集成电路等。
2. SOP（Small Outline Package）封装：SOP封装是一种较小封装形式，也被称为表面安装封装。
它比DIP封装更紧凑，引脚是通过封装底部来连接到PCB上，通过焊接固定。
SOP封装在电脑、手机、摄像头等小型电子设备中广泛使用，特别适用于需要高密度安装的应用场景。
3. QFP（Quad Flat Package）封装：QFP封装是一种平面封装，引脚以四个面上的直线形式排列。
它具有高密度布局，便利的焊接方式以及良好的散热能力。
QFP封装多用于中型和大型集成电路，如处理器、芯片组、FPGA等。
4. BGA（Ball Grid Array）封装：BGA封装是一种表面安装技术，其中芯片的引脚通过小球连接到底部PCB上。
BGA封装能够提供更高的引脚密度和更好的电子器件封装性能。
它被广泛用于高端处理器、存储器芯片、图形卡等。
5. SOT（Small Outline Transistor）封装：SOT封装是一种具有非常小尺寸的表面类型封装，主要用于半导体器件中的晶体管。
SOT封装是一种可变封装形式，适用于多种尺寸和功耗要求。
它通常在手机、电视、网络设备等小型设备中使用。
6. LCC（Leaded Chip Carrier）封装：LCC封装是一种具有引脚的表面封装型号。
pcb元器件最全的封装详细介绍

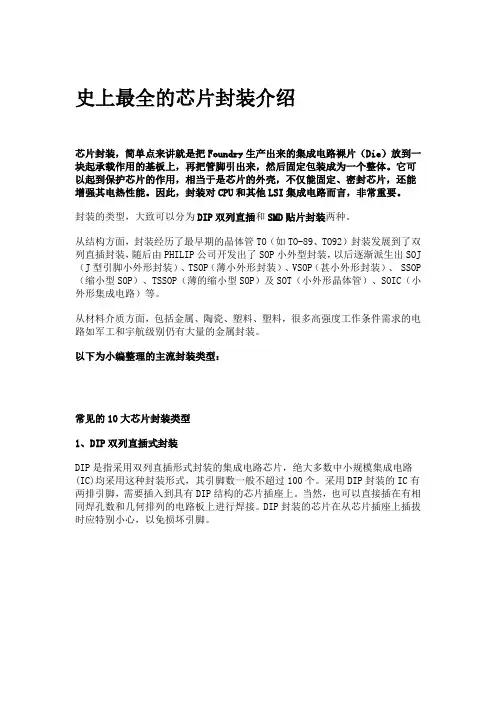

史上最全的芯片封装介绍芯片封装，简单点来讲就是把Foundry生产出来的集成电路裸片（Die）放到一块起承载作用的基板上，再把管脚引出来，然后固定包装成为一个整体。
它可以起到保护芯片的作用，相当于是芯片的外壳，不仅能固定、密封芯片，还能增强其电热性能。
因此，封装对CPU和其他LSI集成电路而言，非常重要。
封装的类型，大致可以分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ （J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP （缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
以下为小编整理的主流封装类型：常见的10大芯片封装类型1、DIP双列直插式封装DIP是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的IC有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装图DIP封装具有以下特点：1、适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2、芯片面积与封装面积之间的比值较大，故体积也较大。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存储器和微机电路等。
2、QFP/ PFP类型封装QFP/PFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式。
用这种形式封装的芯片必须采用SMD(表面安装设备技术)将芯片与主板焊接起来。
pcb封装教程

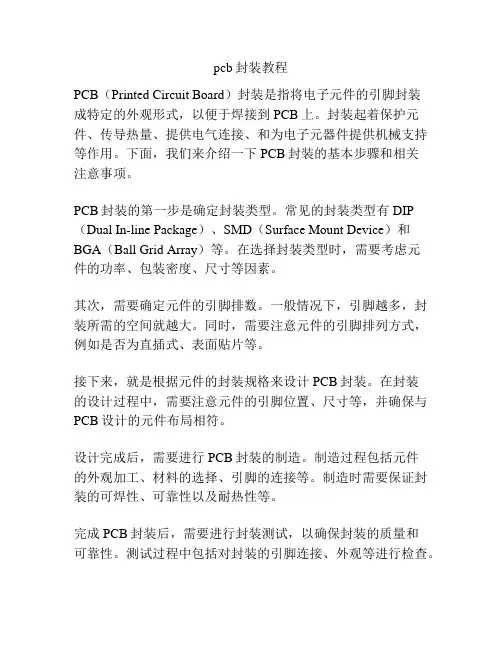

pcb封装教程PCB（Printed Circuit Board）封装是指将电子元件的引脚封装成特定的外观形式，以便于焊接到PCB上。
封装起着保护元件、传导热量、提供电气连接、和为电子元器件提供机械支持等作用。
下面，我们来介绍一下PCB封装的基本步骤和相关注意事项。
PCB封装的第一步是确定封装类型。
常见的封装类型有DIP （Dual In-line Package）、SMD（Surface Mount Device）和BGA（Ball Grid Array）等。
在选择封装类型时，需要考虑元件的功率、包装密度、尺寸等因素。
其次，需要确定元件的引脚排数。
一般情况下，引脚越多，封装所需的空间就越大。
同时，需要注意元件的引脚排列方式，例如是否为直插式、表面贴片等。
接下来，就是根据元件的封装规格来设计PCB封装。
在封装的设计过程中，需要注意元件的引脚位置、尺寸等，并确保与PCB设计的元件布局相符。
设计完成后，需要进行PCB封装的制造。
制造过程包括元件的外观加工、材料的选择、引脚的连接等。
制造时需要保证封装的可焊性、可靠性以及耐热性等。
完成PCB封装后，需要进行封装测试，以确保封装的质量和可靠性。
测试过程中包括对封装的引脚连接、外观等进行检查。
在进行PCB封装过程中，需要注意以下几点：首先，要正确选择封装类型和元件的引脚排数，以确保封装与PCB设计的兼容性。
其次，在封装设计时要考虑元件的散热、机械强度等因素。
最后，要注意封装制造和测试的过程，确保封装的质量和可靠性。
总的来说，PCB封装是电子制造中重要的一环，它直接关系到电子元件的连接和保护效果。
通过合理的封装设计和制造过程，可以实现电子产品的稳定性、可靠性和性能优化，并提高整体电路的工作效率。
所以，在PCB设计和制造的过程中，封装是不可忽视的一部分。
PCB元器件封装设计
5.3 手工制作元器件封装
手工制作元器件封装适用于制作非标准、复杂的元器件 封装。
5-7
一、收集元器件的精确数据
元器件的精确数据主要内容如下。 • 元器件外形尺寸。 • 焊盘间距。指的是焊盘中心的距离，在测量时可测量
元器件引脚中心之间的间距。 • 焊盘大小。焊盘大小又包括焊盘的外形尺寸和焊盘的
手工制作元器件封装的基本流程
收集元器件的精确数据 新建元器件封装库文件 设置图纸区域工作参数
新建元器件 绘制元器件外形 放置元器件焊盘 调整焊盘间距
添加注释 给元器件命名 保存元器件
5-5
5.2 利用生成向导创建元器件封装
利用生成向导创建元器件封装适用于制作标准的元器件 封装。
系统提供了如下12种标准的封装。
孔径尺寸。焊盘的孔径应当略大于元器件的引脚，如 果设计允许的话，可将焊盘孔径设置为元器件引脚尺 寸的1.2至1.5倍大小，而焊盘外形又应比焊盘孔径略 大，可比孔径大1mm左右。
5-8
二、设置环境参数
5-9
综合实例：制作带散热器的三端稳压源的元器件封装
带散热器的三端稳压源元器件封装
5-10
拓展练习一：利用生成向导创建BGA10x10-56的 元器件封装
BGA10x10-56元器件封装
5-11
拓展练习二：制作接插件CN8的元器件封装
接插件CN8元器件封装
5-12
一、概念辨析
• 元器件外形：元器件安装到电路板上后，在电路板上的投影即为元 器件的外形。
• 焊盘：主要用于安装元器件的引脚，并通过它与电路板上其他的导 电图件连接。
• 元器件封装：元器件封装指的是实际元器件焊接到电路板上时，在 电路板上所显示的外形和焊点位置关系的集合。
PCB中常见的元器件封装大全
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
创建PCB元件封装教案
创建PCB元件封装教案教案课题：创建PCB元件封装课型：讲授+练习周次：课时： 1授课时间：地点： SYL302教学目标：（结合岗位知识、能力、素质目标确定）一、掌握PCB元件库编辑器的操作方法二、掌握手动创建一个PCB元件封装的方法三、掌握向导模式创建一个PCB元件封装的方法教学重难点分析：一、元件封装设计与原理图符号设计的区别二、读懂元件尺寸结构图，计算各个焊盘的坐标和间距三、手动模式和向导模式设计元件封装教学过程：一、组织教学二、回顾前面所学内容通过前面的学习，学生已经掌握了简单的单面板和双面板的设计方法，并且了解了元件封装的基本概念以及熟悉了PCB元件库编辑器的主要工作界面。
结合本节课的内容，简要复习一下元件封装的概念。
三、导入新课分发电路板给学生，让学生观察电路板上的元件，以及元件在PCB板上对应的焊盘和丝印形状。
提出问题：大家之前练习所设计的PCB板，所有的元件封装都是采用Protel99系统自带的封装库中的封装，但是在实际的电路设计过程中会遇到很多没有见过的元件，那么这些元件需要怎样在PCB板上设计其安装的焊盘呢？这就要求我们了解这些元件的结构并自己来设计它的封装。
教案四、介绍元件封装设计的基本流程1、收集元件封装信息元件的尺寸、焊盘大小、焊盘间距2、新建PCB封装库文件3、新建元件封装，重命名，不要与系统库中封装名相同4、使用手动模式或向导模式进行设计手动模式主要用于非标准元件封装的设计向导模式主要用于标准元件封装的设计5、介绍元件封装设计与原理图符号设计的区别制作PCB元件封装与制作原理图元件有很大不同。
原理图元件只是示意性的图形，能说明元件的基本的特性即可。
而PCB元件直接与印刷电路板相联系，它的各种尺寸必须与实物完全一致。
因此要求熟悉元件的结构，尺寸大小，引脚顺序，引脚宽度，引脚间距等参数。
五、启动PCB元件封装库编辑器1、创建一个新的PCB设计数据库文件，并重命名。
2、打开项目中的“Document”文件夹，鼠标右键选择“New”,创建新的文件。
pcb封装大全
PCB封装大全电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的元件之一，在DEVICE。
PCB元件封装总结（超好）
PCB元件封装总结（超好）元器件封装⼀、定义：零件封装是指实际零件焊接到电路板时所指⽰的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共⽤同⼀零件封装，同种元件也可有不同的零件封装。
⼆、分类：THT插⼊式封装技术；SMT表⾯粘帖式封装技术。
三、SMT的标准元器件：电阻（R）、电感（L）、陶瓷电容（C）、排电阻（RA或RN）、钽电容（C）、⼆极管（D）、晶体管（Q）等1、电阻电容的元件规格1in=25.4mm四、IC类元器件封装1、双列直插式封装（DIP）：陶瓷双列直插封装（CDIP），陶瓷-玻璃双列直插式封装（CERIP），塑料双列直插式封装(PDIP)使⽤最⼴范；引脚数不超过100个。
1、⼩尺⼨封装（SOP）：J型⼩尺⼨封装（SOJ），薄⼩尺⼨封装（TSOP）常⽤在内存芯⽚SDRAM的封装，缩⼩型⼩尺⼨封装（SSOP），薄的缩⼩型⼩尺⼨封装（TSSOP），甚⼩尺⼨封装（VSOP），⼩尺⼨晶体管封装（SOT），⼩尺⼨集成电路封装（SIOC）。
2、塑料⽅形扁平封装（PQFP）：常⽤在⼤规模或者超⼤规模的集成电路和⾼频电路。
CFP陶瓷扁平封装、TQFP扁平簿⽚⽅形封装、CQFP陶瓷四边引线扁平3、塑料有引线芯⽚载体（PLCC）：尺⼨⼩，可靠性⾼。
LCC⽆引线⽚式载体4、球栅阵列封装(BGA)：⾼档CPU等⾼密度、⾼性能、多功能、多引脚、的元器件的最佳选择。
CBGA陶瓷焊球阵列封装、PBGA塑料焊球阵列封装5、芯⽚缩放式封装（CSP）：芯⽚⾯积/封装⾯积=1：1.5。
WLCSP晶圆⽚级芯⽚规模封装6、引脚⽹格阵列（PGA）：⽤在CPU。
CPGA陶瓷针栅阵列封装7、COB板上芯⽚贴装8、FCOB板上倒装⽚9、COC瓷质基板上芯⽚贴装10、 MCM多芯⽚模型贴装11、 CERDIP陶瓷熔封双列五、部分有极性元器件的极性识别1、⼆极管（D）（1）Green LED：表⾯⿊点为正极或正三⾓形所指⽅向为负极。
PCB常见封装形式
PCB常见封装形式1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI常用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后有可能在个人计算机中普及。
最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI厂家正在开发500引脚的BGA。
BGA 的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC 和GPAC)。
2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。
QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。
引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。
3、BJPGA(butt joint pin grid array)碰焊表面贴装型，PGA 的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP 表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。
常用元器件封装大全
元器件封装大全一、元器件封装的类型元器件封装按照安装的方式不同可以分成两大类。
(1)直插式元器件封装。
直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图F1-1所示。
焊盘贯穿整个电路板图F1-1 直插式元器件的封装示意图典型的直插式元器件及元器件封装如图F1-2所示。
图F1-2 直插式元器件及元器件封装(2)表贴式元器件封装。
表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图F1-3所示。
Protel 99 SE 基础教程2图F1-3 表贴式元器件的封装示意图典型的表贴式元器件及元器件封装如图F1-4所示。
图F1-4 表贴式元器件及元器件封装在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层（Top Layer）。
二、常用元器件的原理图符号和元器件封装在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。
在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。
前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。
因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。
(1)电阻。
电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。
电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。
固定电阻可按电阻的材料、结构形状及用途等进行多种分类。
电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。
固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。
pcb电路板封装ppt课件
精选版课件ppt
8
电路板设计步骤
精选版课件ppt
9
9.2 电路板设计环境
9.2.1 电路板设计环境
启动Protel99SE的PCB设计服务器。其步骤如下： 第一步：进入Protel 99 SE主界面后，执行File／New命令。 第二步：设置文件对话框，选择PCB设计服务器(PCB Document)图标。 第三步：双击图标或者单击OK，建立PCB设计文档。 第四步：双击文档图标，就会进入PCB设计服务器界面
精选版课件ppt
4
常用的元件封装如表5-1所示。
精选版课件ppt
5
二．铜膜导线 (Tracks)
铜膜导线也称铜膜走线，简称导线，用于连 接各个焊盘，是印制电路板最重要的部分。印制 电路板设计都是围绕如何布置导线来进行的。
飞线也称为预拉线，它是在系统装入网络表 后，根据规则生成的，用来指引布线的一种连线。
制作PCB板时，系统默认的信号层为两层，机械层默认
的只有一层，但是用户可以执行Design/Mechanical
Layers命令为PCB板设置更多的机械层，执行该命令
后，系统将弹出设置机械精选层版课件对ppt话框。
23
4.阻焊层及防锡层（Solder Mask & Past Mask）
各类膜(Mask)不仅是PCB制作工艺过程中必不
精选版课件ppt
2
(2） STM (表面粘贴式)元件封装 STM (表面粘贴式) 元件封装有陶瓷无引线芯 片载体LCCC（如图5-4所示）、塑料有 引线芯片载体PLCC（如图5-5所示）、 小尺寸封装SOP(如图5-6所示)和塑料四 边引出扁平封装PQFP（如图5-7所示） 等。
常用电子元器件封装方式介绍教学文案
常用电子元器件封装方式介绍1、BGA(ballgridarray)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。
2、BQFP(quadflatpackagewithbumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP)。
3、碰焊PGA(buttjointpingridarray)表面贴装型PGA的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECLRAM，DSP(数字信号处理器)等电路。
带有玻璃窗口的Cerdip用于紫外线擦除型EPROM以及内部带有EPROM 的微机电路等。
pcb元器件最全的封装详细介绍
史上最全的芯片封装介绍芯片封装，简单点来讲就是把Foundry生产出来的集成电路裸片（Die）放到一块起承载作用的基板上，再把管脚引出来，然后固定包装成为一个整体。
它可以起到保护芯片的作用，相当于是芯片的外壳，不仅能固定、密封芯片，还能增强其电热性能。
因此，封装对CPU和其他LSI集成电路而言，非常重要。
封装的类型，大致可以分为DIP双列直插和SMD贴片封装两种。
从结构方面，封装经历了最早期的晶体管TO（如TO-89、TO92）封装发展到了双列直插封装，随后由PHILIP公司开发出了SOP小外型封装，以后逐渐派生出SOJ （J型引脚小外形封装）、TSOP（薄小外形封装）、VSOP（甚小外形封装）、 SSOP （缩小型SOP）、TSSOP（薄的缩小型SOP）及SOT（小外形晶体管）、SOIC（小外形集成电路）等。
从材料介质方面，包括金属、陶瓷、塑料、塑料，很多高强度工作条件需求的电路如军工和宇航级别仍有大量的金属封装。
以下为小编整理的主流封装类型：常见的10大芯片封装类型1、DIP双列直插式封装DIP是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。
采用DIP封装的IC有两排引脚，需要插入到具有DIP结构的芯片插座上。
当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。
DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。
DIP封装图DIP封装具有以下特点：1、适合在PCB(印刷电路板)上穿孔焊接，操作方便。
2、芯片面积与封装面积之间的比值较大，故体积也较大。
DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存储器和微机电路等。
2、QFP/ PFP类型封装QFP/PFP封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式。
用这种形式封装的芯片必须采用SMD(表面安装设备技术)将芯片与主板焊接起来。
常用PCB封装元件库汇总
常用PCB封装元件库汇总在设计和制造电路板时，使用常见的PCB封装元件库可以大大简化工作流程，并提高设计的可靠性和效率。
以下是常用的PCB封装元件库汇总：1.电阻(R)：电阻是最常见的元件之一，用于限制电流、降低电压等。
常见的电阻封装包括贴片式(SMD)、插装式(THT)、可变电阻等。
2.电容(C)：电容用于存储电荷，平滑电压等。
电容的封装形式有贴片式、插装式，还有不同的介质材料，如铝电解电容、陶瓷电容、钽电解电容等。
3.电感(L)：电感用于储存磁场和限制电流的变化速度。
电感的常见封装有贴片式、插装式，通常使用铁氧体、铁氧体磁环等材料。
4.二极管(D)：二极管是一种电子元件，可以允许电流在一个方向上通过。
二极管的常见封装有贴片式、插装式，还有不同类型的二极管，如小功率二极管、高压二极管等。
5.三极管(BJT)：三极管是一种放大电子信号的元器件，有PNP和NPN两种类型。
三极管的封装有SOT-23、SOT-89等。
6.场效应管(MOSFET)：场效应管是一种基于电场效应的晶体管，用于模拟或数字电路中的开关和放大。
常见的MOSFET封装有SOT-23、SOT-223等。
7.集成电路(IC)：集成电路是一种将大量电子元件集成在一个芯片上的元器件。
常见的集成电路封装有DIP、SOIC、QFP、BGA等。
8.晶体振荡器(XTAL)：晶体振荡器是一种用于产生稳定频率的元器件，常用于时钟和计时器电路等。
常见的晶体振荡器封装有HC-49S、SMD封装等。
9.连接器(CONN)：连接器用于在电路板上连接不同的组件和设备。
常见的连接器有插针、插槽、排针、线束等。
10.继电器(RELAY)：继电器是一种电气开关，可以通过电磁力控制大电流或高压的电路。
继电器的封装有插装式和表面贴装式。
11.传感器(SENSOR)：传感器是一种能够将物理量或化学量转化为电信号的设备。
常见的传感器有温度传感器、湿度传感器、光传感器等。
12.按钮开关(SWITCH)：按钮开关用于控制电路的开关状态。
PCB中常见的元器件封装大全【范本模板】

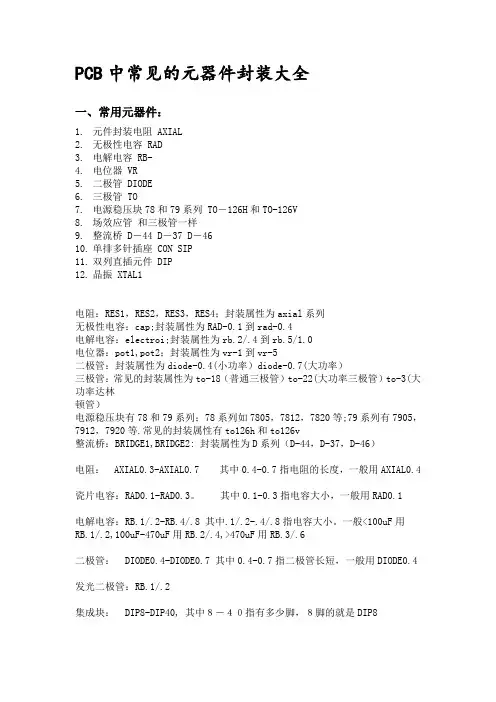

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB—4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容：cap；封装属性为RAD—0。
1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb。
5/1。
0电位器：pot1,pot2；封装属性为vr—1到vr-5二极管:封装属性为diode—0.4(小功率)diode—0。
7(大功率)三极管：常见的封装属性为to—18(普通三极管)to-22(大功率三极管）to—3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805,7812，7820等;79系列有7905,7912,7920等。
常见的封装属性有to126h和to126v整流桥：BRIDGE1，BRIDGE2: 封装属性为D系列（D-44，D—37，D—46）电阻：AXIAL0.3-AXIAL0。
7 其中0。
4—0.7指电阻的长度,一般用AXIAL0。
4瓷片电容：RAD0.1-RAD0.3。
其中0。
1—0。
3指电容大小，一般用RAD0.1电解电容:RB。
1/.2—RB.4/.8 其中。
1/.2—。
4/.8指电容大小。
一般<100uF 用RB.1/.2,100uF-470uF用RB.2/。
4,>470uF用RB.3/。
6二极管：DIODE0.4—DIODE0。
7 其中0。
4—0.7指二极管长短，一般用DIODE0。
4发光二极管：RB.1/。
2集成块: DIP8—DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1。
PCB元器件封装说明
1、BGA(ball grid array球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC。
引脚可超过200，是多引脚LSI用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。
最初，BGA的引脚(凸点中心距为1.5mm，引脚数为225。
现在也有一些LSI厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC。
2、BQFP(quad flat package with bumper带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP。
3、碰焊PGA(butt joint pin grid array表面贴装型PGA的别称(见表面贴装型PGA 。
4、C－(ceramic表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器等电路。
带有玻璃窗口的Cerdip用于紫外线擦除型EPROM以及内部带有EPROM的微机电路等。
常用元器件封装汇总
常用元器件封装汇总1.载板封装（PCB封装）载板封装是一种将元器件直接焊接在电路板上的封装形式。
这种封装形式可以提供元器件间的高度一致性，提高组装效率，并且可以实现自动化生产。
载板封装广泛应用于各种电子设备中。
2.转接封装（DIP封装）转接封装，又称DIP封装，是一种将元器件直接插入配有引脚的导线束上的封装形式。
这种封装形式适用于一些较大尺寸和较低密度的元器件，如集成电路、电容器和电阻器等。
DIP封装具有简单、易于维修等特点。
3.表面贴装封装（SMD封装）表面贴装封装，又称SMD封装，是一种将元器件直接焊接在电路板的表面上的封装形式。
这种封装形式可以有效提高电路板的布局密度，减小体积，并且可以实现高速自动化生产。
SMD封装广泛应用于现代电子设备中。
4.塑料封装塑料封装是一种常见的元器件封装形式，尤其用于集成电路和晶体管等电子元器件中。
塑料封装具有较低的成本、良好的绝缘性能和机械强度，适用于大批量生产。
5.金属封装金属封装是一种将元器件封装在金属壳体中的封装形式。
金属封装可以提供较好的散热性能和机械强度，适用于高功率元器件和高温环境中的应用。
常见的金属封装有TO封装、QFN封装等。
6.背胶封装背胶封装是一种将元器件封装在塑料壳体中，并使用胶水固定的封装形式。
背胶封装可以提供较好的机械强度和电气性能，适用于一些对震动和冲击敏感的应用。
7.多芯封装多芯封装是一种将多个相同功能的元器件封装到一个封装体中的封装形式。
多芯封装可以提高元器件的集成度，减小体积，并且可以实现批量生产和自动化生产。
8.裸片封装裸片封装是一种将电子元器件的芯片直接封装在基板上的封装形式。
这种封装形式可以实现非常高的集成度和超小尺寸，适用于一些对尺寸和重量要求较高的应用。
以上是常见的元器件封装形式的介绍，不同的封装形式适用于不同的应用场景和要求。
在实际设计和选择元器件时，需要根据具体的应用需求综合考虑各种因素，包括尺寸、成本、电气性能和结构强度等。
PCB电路板PCB常见封装形式
PCB电路板PCB常见封装形式PCB常见封装形式1、BGA(ballgridarray)球形触点陈列，表面贴装型封装之一。
在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。
也称为凸点陈列载体(PAC)。
引脚可超过200，是多引脚LSI常用的一种封装。
封装本体也可做得比QFP(四侧引脚扁平封装)小。
例如，引脚中心距为1.5mm的360引脚BGA仅为31mm见方；而引脚中心距为0.5mm的304引脚QFP为40mm见方。
而且BGA不用担心QFP那样的引脚变形问题。
该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后有可能在个人计算机中普及。
最初，BGA的引脚(凸点)中心距为1.5mm，引脚数为225。
现在也有一些LSI 厂家正在开发500引脚的BGA。
BGA的问题是回流焊后的外观检查。
现在尚不清楚是否有效的外观检查方法。
有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。
美国Motorola公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为GPAC(见OMPAC和GPAC)。
2、BQFP(quadflatpackagewithbumper)带缓冲垫的四侧引脚扁平封装。
QFP封装之一，在封装本体的四个角设置突起(缓冲垫)以防止在运送过程中引脚发生弯曲变形。
美国半导体厂家主要在微处理器和ASIC等电路中采用此封装。
引脚中心距0.635mm，引脚数从84到196左右(见QFP)。
3、BJPGA(buttjointpingridarray)碰焊表面贴装型，PGA的别称(见表面贴装型PGA)。
4、C－(ceramic)表示陶瓷封装的记号。
例如，CDIP表示的是陶瓷DIP。
是在实际中经常使用的记号。
5、Cerdip用玻璃密封的陶瓷双列直插式封装，用于ECLRAM，DSP(数字信号处理器)等电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。
一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。
是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。
像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。
关于零件封装我们在前面说过，除了DEVICE。
LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。
LIB库中，简简单单的只有NPN 与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN 的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。
还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。
现将常用的元件封装整理如下：电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻（POT1、POT2） VR1-VR5当然，我们也可以打开C:Client98PCB98libraryadvpcb.lib库来查找所用零件的对应封装。
这些常用的元件封装，大家最好能把它背下来，这些元件封装，大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3，AXIAL翻译成中文就是轴状的，0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil（因为在电机领域里，是以英制单位为主的。
同样的，对于无极性的电容，RAD0.1-RAD0.4也是一样；对有极性的电容如电解电容，其封装为RB.2/.4，RB.3/.6等，其中“.2”为焊盘间距，“.4”为电容圆筒的外径。
对于晶体管，那就直接看它的外形及功率，大功率的晶体管，就用TO—3，中功率的晶体管，如果是扁平的，就用TO-220，如果是金属壳的，就用TO-66，小功率的晶体管，就用TO-5，TO-46，TO-92A等都可以，反正它的管脚也长，弯一下也可以。
对于常用的集成IC电路，有DIPxx，就是双列直插的元件封装，DIP8就是双排，每排有4个引脚，两排间距离是300mil,焊盘间的距离是100mil。
SIPxx就是单排的封装。
等等。
值得我们注意的是晶体管与可变电阻，它们的包装才是最令人头痛的，同样的包装，其管脚可不一定一样。
例如，对于TO-92B之类的包装，通常是1脚为E（发射极），而2脚有可能是B极（基极），也可能是C（集电极）；同样的，3脚有可能是C，也有可能是B，具体是那个，只有拿到了元件才能确定。
因此，电路软件不敢硬性定义焊盘名称（管脚名称），同样的，场效应管，MOS管也可以用跟晶体管一样的封装，它可以通用于三个引脚的元件。
Q1-B，在PCB里，加载这种网络表的时候，就会找不到节点（对不上）。
在可变电阻上也同样会出现类似的问题；在原理图中，可变电阻的管脚分别为1、W、及2，所产生的网络表，就是1、2和W，在PCB电路板中，焊盘就是1，2，3。
当电路中有这两种元件时，就要修改PCB与SCH之间的差异最快的方法是在产生网络表后，直接在网络表中，将晶体管管脚改为1，2，3；将可变电阻的改成与电路板元件外形一样的1，2，3即可。
二、中英文对照1.电阻固定电阻：RES半导体电阻：RESSEMT电位计；POT变电阻；RVAR可调电阻;res1.....2.电容定值无极性电容；CAP定值有极性电容;CAP半导体电容：CAPSEMI可调电容：CAPVAR3.电感：INDUCTOR4.二极管：DIODE.LIB发光二极管：LED5.三极管 :NPN16.结型场效应管：JFET.lib7.MOS场效应管8.MES场效应管9.继电器：PELAY. LIB10.灯泡:LAMP11.运放:OPAMP12.数码管：DPY_7-SEG_DP (MISCELLANEOUS DEVICES.LIB)13.开关;sw_pb原理图常用库文件：Miscellaneous Devices.ddb ,Dallas Microprocessor.ddb ,Intel Databooks.ddb ,Protel DOS Schematic Libraries.ddbPCB元件常用库： Advpcb.ddb ,General IC.ddb ,Miscellaneous.ddb三、部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管。
