转换层大梁模板施工方案
转换层大梁模板施工方案
转换层大梁模板施工方案一、工程概况二、施工准备1.组织设计和施工人员进行施工方案的讨论和确认,确保施工的合理性。
2.购置所需的模板材料,包括大梁用的木板、钢模板等。
3.对需要进行模板施工的梁体进行初步检查,确保其符合设计要求。
4.制定施工组织设计,明确人员分工和职责。
三、工程操作流程1.梁体准备(1)清理梁体表面的杂物,并进行清扫和养护。
(2)检查梁体的尺寸和水平度,如有不符合要求的情况,及时进行修整。
(3)对需要进行修补的梁体进行修补,并保证修补部位的强度和稳定性。
2.模板安装(1)根据设计要求和梁体尺寸,制作模板支撑架。
(2)按照设计要求,将模板支撑架放置在梁体上,并确保其位置准确。
(3)在模板支撑架上安装大梁用的木板或钢模板,并进行调整,确保其水平度和尺寸准确。
(4)对模板进行固定,包括使用钢筋扎带、钢丝和木短钉等方式。
3.检查和验收(1)施工完成后,对梁体和模板进行检查,确保其质量和稳定性。
(2)对施工过程中发现的问题和缺陷进行整改。
四、安全措施1.施工现场要设立明显的警示标志,提醒工人注意安全。
2.工人必须佩戴安全帽,并着装整齐,禁止穿拖鞋等不安全的服装。
3.施工现场要保持整洁,杂物要及时清理。
4.工人要熟悉操作规程,并严格按照规程进行操作。
五、质量控制1.模板材料要符合设计和施工要求,材料的品质要经过检验合格后方可使用。
2.施工过程中要进行监督和检查,确保施工质量。
3.施工完成后,对模板进行验收,并进行相应的记录和整改。
六、进度控制1.严格按照施工计划进行施工,确保进度的合理性。
2.施工中遇到问题要及时解决,确保施工进度不受影响。
3.根据施工进度和实际情况,及时调整和安排人员和材料。
七、总结。
转换层高大模板工程施工方案
转换层高大模板工程施工方案1.工程概况1.1.本工程第四层为结构转换层,层高为4.7M结构标高20.7M,板厚200mm,梁高主要有800mm~2200mm,梁宽主要有400mm~1500mm,混凝土强度为C60。
部分梁为型钢梁,与地下四层~地上三层的钢骨砼柱焊接连接。
1.2.转换层典型结构构件如下:转换层结构型式一览表1.4.转换层钢骨柱及型钢梁平面图2.1.《建筑施工模板安全技术规范》(JGJ162-2008);2.2.《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001);2.3.《混凝土结构设计规范》GB50010-2002;2.4.《建筑结构荷载规范》(GB50009-2001);2.5.《钢结构设计规范》(GB50017-2003);2.6.本工程施工图纸及招标文件。
3.转换层结构配置主要特点3.1.转换层的类型为梁式转换层。
3.2.转换梁跨度较大,最大跨度达8650mm(净跨)。
3.3.截面大,施工荷载较重,梁自重线荷载最大达55KN/m(宽度方向)。
3.4.节点处有型钢梁型钢、钢骨柱钢骨、及大直径钢筋,且钢筋较密,其中柱、框支梁及其它梁钢筋同时穿插通过型钢梁钢板及型钢柱钢管,大截面钢筋汇于一处,使钢筋的定位及绑扎困难。
4.转换层施工技术措施4.1.转换层施工工艺流程型钢柱钢骨架安装就位→绑扎墙、柱钢筋→搭设转换层转换梁、板模板支撑架(梁只支设底模、不支侧模)→安装转换层型钢梁骨架→绑扎转换层梁钢筋,按03G101框支梁上部钢筋要伸到梁底以下laE(la)→埋设预埋件及封柱、墙模板→浇筑柱、墙混凝土至设计梁底以下50mm 标高→强度达到30%(2d)后拆除先浇的墙、柱模板→墙、柱头砼凿毛→绑扎转换层板钢筋→绑扎上部结构剪力墙及暗柱插筋→支设转换梁侧模及柱、墙部分模板→转换层大梁部位加设斜撑到先浇筑的柱、墙上→对整个模板支撑系统进行检查加固→浇筑柱头、转换梁及板砼。
4.2.转换梁钢筋工程主要施工技术措施4.2.1. 由于转换梁负筋锚入柱及墙中锚固长度较长,按03G101图集,框支梁的负采用机械冷连接——直螺纹连接。
广东省深圳市某工程转换层大梁施工技术方案

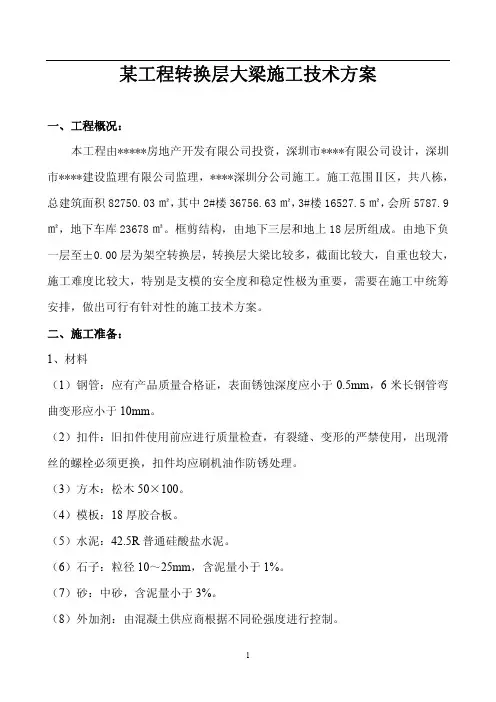

某工程转换层大梁施工技术方案一、工程概况:本工程由*****房地产开发有限公司投资,深圳市****有限公司设计,深圳市****建设监理有限公司监理,****深圳分公司施工。
施工范围Ⅱ区,共八栋,总建筑面积82750.03㎡,其中2#楼36756.63㎡,3#楼16527.5㎡,会所5787.9㎡,地下车库23678㎡。
框剪结构,由地下三层和地上18层所组成。
由地下负一层至±0.00层为架空转换层,转换层大梁比较多,截面比较大,自重也较大,施工难度比较大,特别是支模的安全度和稳定性极为重要,需要在施工中统筹安排,做出可行有针对性的施工技术方案。
二、施工准备:1、材料(1)钢管:应有产品质量合格证,表面锈蚀深度应小于0.5mm,6米长钢管弯曲变形应小于10mm。
(2)扣件:旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺栓必须更换,扣件均应刷机油作防锈处理。
(3)方木:松木50×100。
(4)模板:18厚胶合板。
(5)水泥:42.5R普通硅酸盐水泥。
(6)石子:粒径10~25mm,含泥量小于1%。
(7)砂:中砂,含泥量小于3%。
(8)外加剂:由混凝土供应商根据不同砼强度进行控制。
2.机具(1)塔吊:QTZ60塔吊三台。
(2)混凝土输送泵:HBT60型号泵两台。
(3)振捣棒:Ф50、6m长振捣棒六台。
3、技术准备熟悉施工图和施工方案,特别是模板支承系统的稳定性和安全性注意事项。
三、施工操作工艺1、支模施工方案本工程采用Ф48×3.5钢管模板支撑系统,详见图。
(1)侧模大梁侧模采用18厚胶合板、50mm×100mm木枋,以Ф48×3.5钢管、纵向间距500,水平方向400对拉螺栓加固。
为了防止大梁在浇筑混凝土时向一侧倾斜,采用脚手架的水平钢管和斜撑钢管加固。
(2)梁底模板支撑确定梁底的模板支撑系统是转换层大梁的施工关键,它直接影响结构施工安全、工程质量和施工成本,该转换层大梁施工时其下层为车库楼面(设计荷载4.0KN/m2),不具备单独承受大梁底部荷重的能力,需地下三层楼面共同承担转换层大梁施工时所有荷重。
转换层(梁式)施工方案
转换层(梁式)施工方案第一节编制根据一、建设单位提供的工程施工图及会审纪要。
二、施工合同及协议书。
三、施工组织设计及模板施工方案。
四、国家有关现行施工规范、规程、标准与省、市关于建筑施工管理有关规定。
五、工程所在地的环境与地质条件,施工组织设计。
六、我公司技术管理水平与机械设备装备能力。
七、我公司ISO9002质量体系标准文件。
八、有关的施工计算手册。
第二节要紧承包内容施工图所示的、工程承包合同约定的范围内的10栋、14栋±0.000m(不含±0.000m)以上施工。
第三节本工程使用要紧技术标准、规范、规程、规定一、混凝土结构工程施工质量验收规范(GB50204-2002)二、钢筋焊接及验收规程(JGJ18-2003)三、建筑施工安全扣件式钢管脚手架安全技术规范(JGJ130-2001)四、建筑安装工程质量检验统一评定标准(GB50300-2001)五、建筑工程质量检验评定标准(GB50210-2001)六、钢筋机械连接通用技术规程(JGJ107-96)第二章工程概况第一节工程概况一、工程概况:建设单位:***房地产有限公司设计单位:***标办建筑设计院有限公司工程名称:****二期10、14栋工程工程地址:*******建筑总面积:约82650㎡。
建筑层数:地上18+1层建筑高度:59.95m。
本工程为****房地产有限公司的“城南名著”10、14栋住宅,位于*******。
工程为18+1层商住建筑。
二、结构概况1、抗震设防烈度:7度2、结构类型:框支抗震墙结构五层下列框支框架抗震等级:1级五层下列剪力墙抗震等级:1级五层以上剪力墙抗震等级:3级转换层位于三层(标高8.800)3、砼强度等级:10栋J型、14栋主体结构构件强度等级如下:栋G型主体结构构件强度等级如下:104、钢筋:I级钢筋,Ⅱ级钢筋、Ⅲ级钢筋、冷轧带肋钢筋。
保护层:墙15㎜、板15㎜、梁25㎜、柱30㎜。
5、转换层构件截面尺寸:本工程转换板厚180㎜;转换梁截面:1200×1400、1100×1400、1000×1400、900×1300、800×1400、800×1300、700×1200、600×1200、400×1000等;三、转换层施工要紧工作内容及其特点难点(一)根据建设方、施工方之间的合同要求,本工程转换层土建施工的要紧承包内容为:地下室顶板以上、8.80m标高下列钢筋砼结构。
转换层大梁施工方案
转换层大梁施工方案一、梁模板组装及校正(1)梁模板组装、固定及校正。
1、梁底模于场外组装,组装时应考虑柱模位置,梁底模组装时夹草纸,角模必须与稀薄模相错,U形扣联结整体。
2、梁底模就位后拉通线与柱顶线相吻合,先固定两端,然后固定中部,最后校核。
(2)梁侧模组装、校正1、梁侧模:750高范围均一次组装到高度,750高以上模板均采用散装组合,同时按不同高度确定对钢条对拉丝竖向道数。
2、梁侧模750高范围,侧模均采用钢模横向铺设组合,加竖杠生效钢管,其短钢管下脚与梁底横间钢管联接,短钢管上部与模板上口顺模板长度方向的通长钢管联接,通长钢管与架体联结支撑,短钢管水平联结。
3、梁侧模高度750以上模板,高度及长度方向加对拉钢条,间距为750,纵横向加背杠,梁侧模纵向背杠均必须与对拉钢丝杆用钩头螺栓联接,背杠用短钢管支撑联接在钢管支架上。
4、梁侧的校正侧模首先校正梁两端侧板,校正时用吊线锤吊正后,用钢管将其与背杆联接,然后短钢管联接在满堂支架上,将其侧模板拉撑稳定,两端侧模板校正好后再拉通线,加支承校正,其支承间距<900或同横向间距.(3)梁柱结点模板施工1、梁底模,侧模板组合长度均为砼柱间内空缩短100mm。
2、柱模组合高度均应扣除现浇板底下,符合其钢模数尺寸并且短5cm。
3、梁柱结点模板尽量使用钢模,确需要使用木模,木模应事先作成型,合并上去,组合安装。
(4)梁柱结点模板支撑及夹具采用如下方法:1、柱模板拆除时,其上端四周一块不拆除,同时柱模上端的夹具不拆除。
2、其梁柱结点高度均采用角钢夹具,固定在梁侧模板上,阳角处用螺杆联接,或用短钢钢管一端焊条钻孔与梁侧模联结进生固定。
阳角交叉处用扣件将交叉钢管联结进行固定,将模板固定夹死。
三、现浇板底模板施工本工程现浇板采用60*60中枋面铺竹板施工,其铺设程序和注意事项如下:(1)6*16cm中枋下水平钢管的水平标高为梁侧模顶面向下6cm处,应严格操水平钢管,拉线搭设或用铝合金尺枋搁于梁侧模顶面按尺寸搭设。
转换层大梁施工措施
转换层大梁施工措施第一篇:转换层大梁施工措施转换层大梁施工措施编制————————审核————————批准————————省建三公司青松公寓项目部2002/7/14转换层大梁施工措施一、概况本工程转换层大梁与二层、三层楼板连在一起,大梁下面为一层、二层大厅及地下一层局部二层地下室,转换层大梁宽600mm、900mm高度2700mm,最大跨度6.9m,900mm×2700mm砼大梁6.07t/m2。
梁底至筏板基础顶面16.55m。
二、施工方案1、利用叠合梁原理将转换层大梁的砼分三次浇筑(即第一次浇筑砼施工缝留在二层顶板面处。
第二次浇筑的砼施工缝留在转换层顶板梁下3~5㎝处,砼方量600m3。
第三次浇筑转换层顶板砼),以解决该梁施工荷载的安全传递问题。
2、施工方法2.1支撑体系(尤为重要,必须加强检查,由木工主管工长、安全员、质量员负责检查、落实。
)第一次浇筑砼高度为580㎜,第二次浇筑砼高度为1470㎜(3.234t/㎡),第三次浇筑砼高度650㎜,支撑的计算主要考虑施工第二次浇筑砼梁的自重荷载,其余施工荷载由第一次浇筑的高度580㎜转换梁承受(待该部分梁砼达80%强度后再浇筑转换梁的第二次砼)。
2.1.1支撑体系设计采用ø48钢管搭设满堂脚手架作模板的垂直支撑,模板采用钢模。
支撑的立杆间距不大于500㎜(小横杆、大横杆下的立杆间距),横杆竖向间距不大于1300㎜,同时考虑扫地杆一道。
为保证整个支撑体系的整体稳定性,沿梁长度方向两侧设两道剪刀撑,满堂架子每间沿梁垂直方向设不少于两道剪刀撑,每步脚手架与砼柱固接。
梁下立杆与横杆相连处加双扣件,立杆底垫不小于150×150的高强竹胶板(10㎜)作为垫板。
在浇筑转换层大梁(1.47m部分)砼时其梁底板下一、二层支撑体系不拆除,待转换层大梁全部施工完、砼强度达100%后支撑体系开始拆除。
2.1.2支撑体系验算(计算时暂不考虑已浇筑的580mm梁具有的承载力)纵、横向水平杆计算: 1)强度验算:Mmax=(2.2×1.47×1×0.52)/8=1010.625N·m 抗弯强度验算:σ=Mmax/W≤ f 即σ=1010625/5080=198.9<205N/mm安全。
转换大梁方案
新世界花园转换大梁专项施工方案一、工程概况:一、荆门市慧泉房地产开发开发建设的荆门新世界花园商住楼工程位于荆门市天鹅广场西侧、象山大道125号,南邻市政治理处、北邻市园林局,地处中心城区南端。
本工程集商场、办公、住宅为一体的综合性高层建筑,呈“L”型,为框架—剪力墙结构。
占地面积12352M2,总建筑面积,商务办公面积18413 M2,地下室面积4735 M2,其中地下室一层、地上26层,裙楼五层,塔楼A座15层,B、D 座26层,C座22层, 第五层为结构转换层。
2、转换层砼结构特点:1)、本工程在主体第五层(~)设置为转换层,层高2)、转换层梁较多其截面有:700×1800 、 600×1800、 600×1600 、600×1400 、 600×1200、 500×1800、 500×1600、 400×1600 、400×1200、3)转换梁要紧轴线间距:8400 、 7500 、 7200、 6700 、5700、5400 、5300。
4)转换层梁较大的位于○18、○21/○G-○J-○K轴间,KZ18 、 KZL36 , 2条跨度为、,梁宽700 、梁高1800,两头支座位于○G、○K轴剪力墙、○J 轴为一方柱900×900,钢筋重,砼量19㎡,每米自重。
转换大梁砼强度品级C40,为一大体积砼结构构件,同时梁跨度大、截面尺寸大、配筋多、悬空高度高,模板支设平安性要求高。
见图六层楼面)梁示意图3、转换大梁构造要求:同框支梁单4、大梁施工,从钢筋连接绑扎至模板安装,从浇筑砼分层、留缝、砼养护都较为复杂,增加现场施工难度。
二、大梁模板支撑原理及体系验算:(1)构造设计:选用18厚木胶合板作为梁底板、侧板。
用50×100㎜的方木作为楞条支撑模板。
用48×钢管脚手架作支撑系统。
转换层大梁贝雷梁式模板支撑体系施工工法(2)
转换层大梁贝雷梁式模板支撑体系施工工法转换层大梁贝雷梁式模板支撑体系施工工法一、前言转换层大梁贝雷梁式模板支撑体系是一种在建筑施工中广泛应用的工法,具有较高的实用性和经济性。
该工法通过采用先进的技术措施和合理的施工工艺,能够有效地提高施工效率和施工质量,同时保证施工安全。
二、工法特点转换层大梁贝雷梁式模板支撑体系施工工法具有以下特点:1. 结构合理:大梁贝雷梁支撑体系采用了合理的结构设计,能够有效地支撑转换层大梁的施工荷载,保证施工过程中的稳定性和安全性。
2. 施工效率高:该工法采用了模板快速拆装技术,能够快速进行大梁的施工,提高了施工效率。
3. 施工质量好:模板支撑体系具有刚性和稳定性,能够保证大梁的施工质量,减少施工中的误差。
4. 工艺成熟:该工法经过长期实践和积累,工艺已经非常成熟,施工过程可靠稳定。
三、适应范围该工法适用于各类建筑工程中转换层大梁的施工,包括住宅、商业、工业等各类建筑。
四、工艺原理转换层大梁贝雷梁式模板支撑体系施工工法的基本原理是通过模板体系支撑转换层大梁,保证其施工过程中的稳定性和安全性。
具体措施包括:1. 确定支撑位置:根据设计要求确定大梁的支撑位置,确保支撑的均匀性和稳定性。
2. 安装支撑体系:按照设计要求和施工图纸,安装模板支撑体系,包括贝雷梁、横梁和立柱等。
3. 拆卸模板:在大梁浇筑完成后,按照施工计划进行模板的拆卸,保证大梁的施工质量。
4. 质量检验:对大梁施工质量进行检验,确保符合设计要求和施工规范。
五、施工工艺1. 施工准备:根据设计要求准备所需的材料、机械和施工人员。
2. 搭设模板支撑体系:按照设计图纸和施工计划,搭设贝雷梁、横梁和立柱等模板支撑体系。
3. 大梁浇筑:按照施工计划进行大梁的混凝土浇筑,同时进行振捣和养护。
4. 拆卸模板:在混凝土达到规定强度后,进行模板的拆卸工作。
5. 整理清理:清理施工现场,确保施工区域的整洁和安全。
六、劳动组织根据施工规模和工期安排合理的劳动组织,配备足够的施工人员和技术人员,确保施工进度和质量。
转换层大梁贝雷梁式模板支撑体系施工工法
转换层大梁贝雷梁式模板支撑体系施工工法转换层大梁贝雷梁式模板支撑体系施工工法一、前言转换层大梁贝雷梁式模板支撑体系施工工法是一种用于建筑转换层大梁的模板支撑体系施工工法。
该工法具有较高的效率和安全性,广泛应用于各种大型建筑工程中。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点1. 高效:转换层大梁贝雷梁式模板支撑体系施工工法采用模板支撑体系,可快速搭建大梁的支撑结构,节约时间和人力成本。
2. 安全:该工法采用了可靠的模板支撑系统,确保施工过程中的安全性,有效防止因施工敷设不当导致的事故发生。
3. 稳定:通过科学的设计和合理的施工工艺,转换层大梁贝雷梁式模板支撑体系能够承受大荷载和外力,保证了大梁的稳定性和结构的完整性。
三、适应范围转换层大梁贝雷梁式模板支撑体系适用于各种大型建筑工程,特别是需要搭建大梁支撑体系的转换层工程。
其适应范围包括但不限于商业综合体、高层住宅、工业厂房等。
四、工艺原理1. 施工工法与实际工程之间的联系:转换层大梁贝雷梁式模板支撑体系的施工工法与实际工程之间存在密切的联系,通过模板支撑系统支撑大梁的施工,确保了大梁的稳定和结构的完整性。
2. 采取的技术措施:施工过程中,采用先搭设模板支撑体系,再浇筑混凝土的技术措施,确保了大梁的质量和结构的稳定性。
同时,采用专业的模板材料和连接件,保证了模板支撑体系的稳定和可靠性。
五、施工工艺1. 大梁支撑体系的搭设:首先,根据设计要求确定大梁的尺寸和位置;然后,搭设模板支撑体系,包括模板支架、支撑杆和连接件。
根据大梁的形状和尺寸,进行模板支撑体系的布置和调整。
2. 混凝土浇筑:在搭设好的模板支撑体系上,进行混凝土的浇筑。
按照设计要求,进行混凝土的搅拌、运输和浇筑。
在浇筑过程中,要注意振捣混凝土,确保混凝土的密实性和均匀性。
3. 拆模:混凝土达到一定强度后,进行模板的拆除。
高支撑模板及转换大梁施工方法
高支撑模板及转换大梁施工方法一、高支模工程施工重点、特点与难点本工程地下室及转换层均需按高支模工程验算模板支承的稳定性,高支模的设计、材料的供应是工程安全顺利施工的重点和关键点。
转换层框支梁,结构自重较大,为保证构件良好的整体受力性能,拟一次浇注成形。
为此,大梁支撑系统的安全可靠成为施工中的重点和难点二、高支模工程施工方案楼面板为100~200厚的板支撑系统:50×100mm木方,板底中-中350mm,梁底中-中250mm;ф48×3.5钢管,立杆间距900mm×900mm,梁底间距为450mm 或400mm,单杆承载力不足时采用双杆立柱;可锻铸铁铸造扣件。
楼面板为250mm厚的板支撑系统:50×100mm木方,板底中-中350mm,梁底中-中250mm;ф48×3.5钢管,立杆间距为800mm×800mm;梁底间距为450mm 或400mm,单杆承载力不足时采用双杆立柱;可锻铸铁铸造扣件。
三、高支模工程施工顺序高支模水平施工顺序同主体混凝土施工顺序,竖向施工顺序自下而上逐层施工。
四、高支模工程施工工艺流程高支模工程施工工艺流程:五、高支模工程施工方法1.高支撑模板系统的构造高支撑模板系统满堂架采用ф48×3.5钢管搭设。
立杆间距的布置为:板厚为250mm时,立杆间距为800×800;板厚为200及200以内时,立杆间距为900×900;梁底立杆间距加密为相应板立杆的一半,当梁模板支架立杆采用单根立杆时,立杆应设在梁模板中心线处,其偏心距不应大于25mm。
立杆的接长:立杆的接长均采用对接扣件,立杆的对接扣件应交错布置,两根相邻立杆的接头不应设置在同步内,同步内隔一根立杆的两个相隔接头在高度方向错开的距不宜小于500 mm,各接头中心至主节点的距离不宜大于步距的1/3,严禁采用搭接。
水平杆布置为:扫地杆距根部为300mm,其它步距为1500,模板支架立杆伸出顶层横向水平杆中心线至模板支撑点的长度不大于600mm。
转换梁、板施工方案
森茂园B栋高层工程“转换层梁、板”施工方案一、工程概况该工程为B栋高层,楼层面积约为1130 m2,其梁上为主楼的短肢墙,上承主楼,是该项目裙楼与主楼的过渡(转换)层。
该楼层梁板断面大(梁断面最大达650×1800,板厚180mm),自重大,主梁及梁、柱节点处钢筋密集,砼强度高(C35),现场采用自拌砼,支承体系采用Φ4.8×3.5满堂钢管脚手架,梁、板柱模板采用18mm厚胶合板。
二、施工布置(一)工期、质量目标1、该层梁、板工期:2008年9月25日前完工。
要实现这一目标的首要条件是以人、财、物必须优化配置;组织一批精干强有力的作业队伍,合理安排流水作业时间;材料、设备部门根据计划及时组织材料、设备入场,充分发挥项目管理人员和工人的主观能动性,确保实现目标。
2、质量目标质量目标:项目部建立完善的质量保证体系,实施各项质量保证措施,严格控制原材料的入场质量,严格按工艺流程操作,严格执行工序交接制度,精心施工,确保工程质量合格。
3、安全、文明施工:严格执行“JGJ59-99”标准及“建筑施工安全工会检查标准”,建立相应组织、体系,责任到人,认真贯彻、严格执行,违者必究。
(二)施工组织1、项目管理网络项目管理网络2、项目工作制度工作计划制:各项工作均定出计划,明确目标,定期检查。
责任考核制:每项工作落实到各组并落到个人加以考核。
经济核算制:定期进行按月物耗和财务分析,发现问题及时制订解决措施。
工作奖惩制:奖金与效益相结合,资金按照出的各种制度与各自的工作、成绩、失误、履职表现进行资金分配,做到奖勤罚懒鼓励先进。
(三)施工安排1、主要劳动力计划2、主要机械设备计划3、测量仪器及通讯设备4、模板、砼梁模板采用18mm厚九夹板。
砼为现场自拌砼。
5、施工用水电现场施工用水为城市给水管直接引入。
业主于现场内设110KVA 变压器供现场用电。
(四)流水段划分B栋高层转换层分五个流水段施工,第一段电梯井,筒体砼施工;第二段○1~○11/○A~○S轴转换层柱,第三段○11~○24/○A~○S轴转换层柱;第四段○1~○11/○A~○S轴梁板;第五段○11~○24/○A~○S轴梁板.(五)施工顺序、工序组合:作3.9m~9.0m层墙柱---抄平放线---搭设满堂脚手架及安全防护外架---扎柱钢筋及检查验收――支柱模及检查验收――支梁底模---扎梁筋及检查验收---支梁侧模及检查验收---支板模及检查验收---扎板钢筋及检查验收---水电预埋---浇注梁板砼----拆模养护(六)施工准备1、施工人员熟悉图纸及认真学习“03G101”图集和有关文件资料。
转换层施工方案
荆州市时尚豪庭商住楼工程主体转换层大梁施工方案*前言高层建筑的结构转换层是一个建筑物中不同结构形式相连接的关键点,它既是下部结构的“顶板”,又是上部结构的“基础”,在整个建筑物结构体系中,起到至关重要的连接作用。
转换层是工程施工重点和关键部位。
荆州时尚豪庭商住楼在二层的转换层属于典型的梁式转换层,其传力途径为上部墙→转换层大梁→下部柱。
该工程转换层大梁截面高度有1.8m、2m和2.2m。
最大转换层梁截面尺寸为0.8m×2.2m,跨度6.3m净跨。
最大跨度转换梁KZL14净跨7.3m,截面尺寸为0.75m×2m。
一、钢筋工程1、锚固长度:转换层混凝土等级C40,框支梁二级抗震,框支梁上部钢筋 25锚固长度34d=850㎜,下部底筋 32锚固长度38d=1216㎜。
钢筋伸入支座的水平段长度不小于0.4倍的锚固长度。
钢筋支座锚固做法严格按03G101-1第67页。
腰筋(抗扭筋)也必须达到锚固长度34d。
钢筋锚固长度“宁长勿短”。
2、钢筋接头:转换层大梁钢筋接头采用直螺纹机械套筒连接,一级接头。
钢筋车丝和接头套筒安装质量要绝对保证,按规定取样送检合格才能使用。
锚固长度达到了,钢筋的接头质量是否合格就是大梁受力的关键。
因此,跨度最大(净跨7.3m)的大梁KZL14底筋25根 32车丝前钢筋端面要切平,以保证安装时两钢筋在套筒中间能不留空隙地顶紧,接头外露丝扣不超过2扣。
底部筋11根底部筋 7根底部筋7根底部筋 11根上部筋 7根上部筋7根上部筋 2根KZL14(2)主筋加工尺寸如下:除KZL14外,其它转换梁底部钢筋不能有接头,上部钢筋接头可以在转换梁支座内连接,但必须在一个锚固长度(850㎜)以外连接。
3、保护层垫块:转换层大梁主筋保护层为30~35㎜。
转换梁钢筋绑扎成型前,梁底应放入20㎜厚的硬质大理石垫块,垫在梁箍筋下面,间距@500×500。
或者,采用15公分 18钢筋头穿在Φ20PVC管里垫在箍筋下面,间距@600×600。
住宅楼转换层模板工程施工方案
住宅楼转换层模板工程施工方案一、项目背景随着城市人口增长和土地资源的有限性,住宅楼转换层项目得到了越来越多的关注。
本项目位于城市中心区域,原为商业大楼,现计划进行层高加高,增加住宅楼的层数,提高周边居住密度,解决城市住房紧缺问题。
二、项目目标在现有商业大楼的基础上进行住宅楼转换,实现楼层增加和空间利用效率的最大化,保证工程施工质量和进度。
三、施工准备1.完成项目设计图纸的审核和深化;2.组织好施工队伍和相关技术人员,确保施工人员的技术能力和安全意识;3.准备好施工所需的材料、设备和施工方案;4.制定施工进度计划,合理安排施工任务和时间节点。
四、主要施工工序1. 拆除原有构件在施工前需拆除原有商业大楼中不符合住宅楼标准的构件,包括墙体、楼板等。
2. 增高楼层标高根据设计图纸要求,提高楼层标高,增加楼层高度,保证各层之间的空间高度一致性。
3. 新建楼层结构根据设计要求,新建楼层结构,包括楼板、墙体和支撑结构,确保结构的强度和稳定性。
4. 安装管线设备进行新建楼层的管线设备安装,包括给水管道、排水管道、电气管线等,确保住宅楼正常使用的基础设施完善。
5. 装修装饰对转换后的住宅楼进行装修装饰,包括涂料、地板、门窗等,提升住宅楼的室内环境和舒适度。
五、质量控制在施工过程中,严格按照设计图纸和规范要求进行施工,保证施工工序的质量和安全。
定期进行质量检查,发现问题及时整改,做好记录和汇报。
六、安全措施制定并执行施工现场安全管理规范,加强对施工现场的安全巡查和监管,确保施工过程中不发生安全事故。
七、进度控制严格执行施工进度计划,保证施工工序按时完成,确保工程质量和进度的同时,尽可能缩短施工周期。
八、总结住宅楼转换层模板工程施工方案的制定是为了保证工程质量和进度,最大限度地提高住宅楼的使用效率和舒适度。
通过合理的施工准备、主要工序的安排和质量控制等措施,可顺利完成转换工程,为城市的发展和改善居民生活环境做出贡献。
转换层大梁施工方案
1编制依据1.1南京国际商城项目一期工程设计图纸:结构部分、建筑部分。
1.2《建筑施工手册》。
(缩印本第二版)1.3《建筑施工脚手架实用手册》1.4《建筑施工现场安全监督管理文件选编》南京市建筑安全生产监督站2工程概况南京国际商城项目一期工程总建筑面积213,617m2,其中±0.000以下部分40460 m2, ±0.000以上部分173,157 m2;占地面积35,422.39 m2;结构南北总长213.849m,东西总长84.3m;±0.000相当于绝对标高11.350m。
本工程转换层共三处,分别是南塔楼11层和25层(标高分别为55.250、112.25),北塔楼11层(55.250)。
转换层结构形式为钢-混凝土组合结构梁与钢梁组成压杆体系。
南塔楼钢—钢筋混凝土组合结构梁截面尺寸有1200×2200mm(工字钢尺寸为350×1600mm)、1200×1600mm(工字钢尺寸为300×1000mm);其中十一层转换梁全长150.268m,混凝土强度等级C35,方量312.6m3;二十五层转换梁全长36.092m,混凝土强度等级C35,方量58.5m3。
转换梁最大跨度9m。
北塔楼钢—钢筋混凝土组合结构梁截面尺寸有1200×2200mm(工字钢尺寸为350×1600mm)、600×1500mm(工字钢尺寸为250×1200mm);十一层周边(截面1200×2200mm)转换梁全长132.068m,混凝土强度等级C35,方量274.7m3;内部转换梁(截面600×1500mm)全长51.931m,混凝土强度等级C35,方量31.1m3。
转换梁最大跨度9m。
3转换梁模板施工方案3.1模板支撑体系支设计由于转换层的自重及施工荷载均较大,为保证支撑系统有足够的强度和稳定性,同时保证转换层以下楼层结构不至受到损害,需要合理选择支撑系统,转换梁的线荷载约为70KN/m左右,参考其他工程转换层梁板施工经验,采用如下方案:将转换层的荷载通过支撑系统传至若干层,其中转换层以下保证有3层满堂红支撑,并在转换梁位置下再做一层局部支撑。
转换层模板专项施工方案
a第一章工程概况及编制依据一、工程总体概况工程名称:君豪置业润华苑.建设地址:湘潭市九华示范区富洲路以西,伏林路以南.建设单位:湘潭君豪置业有限公司。
设计单位:湘潭市规划建筑设计院。
监理单位:湖南新纪建设工程监理有限公司。
建筑面积:建筑面积为35966M2。
二、转换层结构概况本工程为框支剪力墙结构,总建筑面积为35966平方米,该转换层结构标高1012~16.12,层高为6。
2m,为梁式转换层,梁最大为700×2000mm,其它大梁有、700×1800mm、600×1600mm、500×1600mm、600×1400mm。
一般梁为200~300×300~1000mm,最大跨度为9900mm,板厚200mm。
一至三层有独立柱,最大为900×900mm.暗柱与剪力墙相连,剪力墙的壁厚有、300mm、200mm等。
剪力墙及柱混凝土标号C40,转换层梁板混凝土标号C40。
三、编制依据现行相关标准、规范、规程施工图纸及有关文件第二章施工准备及部署一、施工准备技术准备1。
技术准备项目总工组织项目经理部技术、生产人员熟悉图纸,认真学习掌握施工图的内容、要求和特点,同时针对有关施工技术和图纸存在的疑点做好记录,通过会审,对图纸中存在的问题,与设计、业主、监理共同协商解决,取得一致意见后,办理图纸会审记录,作为施工图的变更依据和施工操作依据,熟悉各部位截面尺寸、标高,制定模板初步设计方案。
2、召开现场技术交底会议,就模板施工技术要求对现场施工及质检部门交底并划分相应职责范围,使其施工前作好充分准备;对各专业队伍进行施工前施工技术、质量交底。
3。
机具准备错误!垂直运输配备两台塔吊。
错误!全套木工车间加工设备(圆盘锯、平刨、压刨、空压机、砂轮切割机等)。
错误!全套现场使用设备(锤子、台钻、手电钻、活动扳手、单头扳手、墨斗、粉线带等)。
○,4水准仪、电子经纬仪、全站仪、水平尺、钢卷尺、直尺、工程测量尺等.4。
转换层高大模板专项方案
一、工程概况本工程转换层位于框架-剪力墙结构体系中,标高为0.00m~6.6m,层高6.6m。
转换层以上为剪力墙结构体系。
转换层结构配置主要特点如下:1. 节点处钢筋较密,柱、框支梁及其它梁钢筋同时穿插,大截面钢筋汇于一处。
2. 转换梁受力主筋均为二级钢。
二、施工方案1. 施工流程(1)施工准备:包括模板、支撑材料准备、施工人员培训等。
(2)模板安装:根据设计要求,进行模板安装,确保模板平整、牢固。
(3)支撑体系搭建:根据设计要求,搭建支撑体系,确保支撑稳定、可靠。
(4)钢筋绑扎:进行钢筋绑扎,确保钢筋位置准确、间距合理。
(5)混凝土浇筑:进行混凝土浇筑,确保混凝土密实、无蜂窝、麻面等质量问题。
(6)模板拆除:根据混凝土强度要求,进行模板拆除。
2. 施工方法(1)模板安装:采用木模板体系,钢管及顶撑支承;木方小楞横向布置,间距为150mm;钢管沿梁纵向布置@500,横向视转换梁梁宽和梁高而定,节省钢管,避免短钢管浪费。
(2)支撑体系搭建:梁侧模采用对拉螺栓加固,沿梁高共设3~5道对拉螺栓(梁高大于1.6米时,五道;1.2~1.6米,四道),从梁底150mm起布置1道,底下3道间距为300mm,上面2道间距为400mm。
(3)钢筋绑扎:根据设计要求,进行钢筋绑扎,确保钢筋位置准确、间距合理。
(4)混凝土浇筑:采用泵送混凝土,确保混凝土密实、无蜂窝、麻面等质量问题。
三、质量控制1. 模板安装:确保模板平整、牢固,无裂缝、变形等现象。
2. 支撑体系搭建:确保支撑稳定、可靠,无倾斜、变形等现象。
3. 钢筋绑扎:确保钢筋位置准确、间距合理,无遗漏、错位等现象。
4. 混凝土浇筑:确保混凝土密实、无蜂窝、麻面等质量问题。
四、安全措施1. 施工人员培训:对施工人员进行安全技术培训,提高安全意识。
2. 施工现场管理:严格执行施工现场管理制度,确保施工安全。
3. 防火措施:施工现场配备消防器材,定期检查消防设施,确保消防通道畅通。
