光伏并网逆变器测试规范
光伏并网逆变器专用技术规范
光伏并网逆变器专用技术规范1并网逆变器范围的界定和重要功能要求1.1并网逆变器范围的界定并网逆变器作为不可分割的整体，不允许进行任何形式的拆分、分包或外协。
并网逆变器的容量、安规、降额系数等必须严格匹配。
并网逆变器的输入接口为逆变器直流输入侧的成套光伏连接器（含公头和母头），输出接口为并网逆变器的交流总输出。
1.2并网逆变器输入、输出电气接口的特性并网逆变器的每路直流输入为截面积4mm2的光伏专用直流电缆，并网逆变器上的成套光伏连接器（含公头、母头、安装附件等）必须与光伏专用直流电缆相匹配；并网逆变器的交流总输出接1根据三相铠装电力电缆，铠装电力电缆的截面积由设备厂家根据各自的设备情况提供建议，逆变器应保证三相铠装电力电缆通过螺栓连接方式与逆变器连接，逆变器的交流输出接线电缆孔必须与设备厂家建议的铠装电力电缆的截面积相匹配并预留调节余量，设备厂家需在此处提供逆变器交流输出接线电缆孔所兼容的截面积范围。
并网逆变器需通过独立的接线端子向外部提供逆变器内所有可通信设备的RS485通信接口，RS485通信接口的有效传输距离不小于100Om o设备厂家对逆变器RS485通信的通信距离、通信可靠性、准确性和有效性负责。
对并网逆变器标准的RS485通信接口的有效带宽、通信距离、通信可靠性、准确性和有效性负责。
并网逆变器上必须明确而清晰的标注出防雷接地点和设备外壳接地点。
设备方必须使用密封盖对未插合状态的光伏连接器等逆变器电气输入、输出接口进行有效的防潮和防尘保护。
1.3逆变器接地必须保证逆变器整机的安全性与可靠性，在并网逆变器内部，防雷系统的接地线和漏电监测保护系统的接地线（若有）不能共用。
1.4并网逆变器的防组件PID效应功能（电势诱导衰减）并网逆变器应具备防组件PID效应功能（电势诱导衰减）,应能够完全消除组件的PID效应，同时，不能对光伏组件造成损害。
为保证并网逆变器防护组件PID效应功能的有效性,光伏并网逆变器必须保证光伏组件方阵负极对地的最大电压≥-6V。
[生活]方阵绝缘阻抗及方阵残余电流检测试验测试方法-光伏并网逆变器
![[生活]方阵绝缘阻抗及方阵残余电流检测试验测试方法-光伏并网逆变器](https://img.taocdn.com/s3/m/52e055d8a0c7aa00b52acfc789eb172ded6399e7.png)
方阵绝缘阻抗及方阵残余电流检测试验测试方法-光伏并网逆变器1. 认证技术规范北京鉴衡认证中心已于2011年8月22日发布了新版的并网光伏逆变器认证技术规范：CNCA/CTS0004-2009A《并网光伏发电专用逆变器认证技术条件》，并将于2012年3月1日起实施。
新版规范是旧版规范CNCA/CTS0004-2009《400V 以下低压并网光伏发电专用逆变器技术要求和试验方法》的修订版本，新版规范新增了很多测试项目，对产品的技术要求较旧版有了显著的提高，这也意味着光伏逆变器的研发单位和制造企业必须对自己的产品进行更加严格的测试，才能确保获得CQC金太阳认证的证书。
新版本增加的测试项目主要包括：总逆变效率(包括转换效率，逆变效率曲线，静态最大功率点跟踪效率，动态最大功率点跟踪效率)电网频率响应交流测短路保护防反放电保护直流过压保护方阵绝缘阻抗检测方阵残余电流检测温升低电压穿越 (适用中高压并网逆变器）有功功率控制 (适用中高压并网逆变器）电压无功调节 (适用中高压并网逆变器）2. 测试解决方案新版测试规范的发布无疑对测试仪器和设备的性能也提出了更高的要求。
在并网光伏逆变器的性能测试领域，我们提供业界最全面、性能最优的解决方案。
目前我们的方案已经广泛应用于高校、科研单位、研发和制造企业以及检测和认证机构。
2.1 性能指标试验平台框图2.2 测试仪器详细介绍2.2.1可编程直流电源（太阳能电池阵列仿真电源）用途：模拟太阳能电池阵列的输出特性推荐产品：PVS1000产品特点：电压输出范围:0~600V,0~1000V主/从并联单机柜输出功率可达150kW太阳能电池阵列I-V曲线仿真功能可模拟不同类型太阳能电池阵列输出特性(FillFactor)可仿真不同温度及照度下的I-V曲线可仿真遮罩太阳能电池阵列I-V曲线具有100条I-V曲线自动编程控制可测试Static&DynamicMPPT效率可模拟各地区长时间(天/月/年)I-V曲线具有非常小的LeakageCurrent(<3mA)精准的电压及电流量测具有图形化操作软件Softpanel2.2.2可编程交流电源用途：模拟电网推荐产品：pvs70002.2.3功率分析仪用途：电参数量测推荐产品：66202产品特点：使用高速DSP技术，16位ADC最小10mA电流檔位及0.1mW的功率分辨率量测参数：V,Vpk,I,Ipk,Is,W,VA,VAR,PF,CF_I,F,THD_V,THD_I,Energy符合ENERGYSTAR/IEC62301/EUPecodesign的量测需求双Shunt设计，提供大范围高精准的电流量测可量测THD及指定阶数的失真度可量测浪涌电流InrushCurrent及能量Energy电压/电流谐波量测至50阶可显示输入电压的DC成份之量测值IEC610002测试2.2.4数字示波器用途：时间参数量测与波形撷取推荐产品：TektronixDPO4054B产品特点：500MHz带宽，4通道所有通道上高达5GS/s的采样率所有通道上20M点的记录长度>50,000wfm/s的最大波形捕获速率2.2.5防孤岛检测负载用途：检测光伏逆变器的防孤岛效应保护功能推荐产品：PV-RLC产品特点■感性，容性，阻性负载功率可任意组合，阻性0.001kW～最大功率可调,感性0.001kW～最大功率可调，容性0.001kW～最大功率可调。
并网光伏发电专用逆变器技术要求和试验方法新旧标准差异
并网光伏发电专用逆变器技术要求和试验方法新旧标准差异一、绪论1.1 概述1.2 研究目的二、并网光伏发电专用逆变器技术要求2.1 电能优化技术2.2 相位控制技术2.3 无功控制技术2.4 功率控制技术2.5 安全保护技术三、新旧标准差异的分析3.1 国内外标准差异3.2 标准的变化趋势3.3 影响因素分析四、试验方法探讨4.1 测试设备及其结构4.2 测量参数的选择和设计4.3 测试过程及数据处理方法五、结论与展望5.1 结论5.2 展望参考文献一、绪论1.1 概述随着能源需求的不断增加和环境污染的威胁加剧，光伏发电逐渐成为了目前世界各国开发的主要可再生能源之一。
并网光伏发电系统需要一个中央逆变器将直流电转换成交流电并连接到电网中。
逆变器是并网光伏发电系统中的关键设备，其性能不仅直接影响系统的效率和稳定性，还直接关系到系统的安全性能。
1.2 研究目的近年来，国内外逆变器技术不断发展，制定了一系列的技术标准和测试方法来保证逆变器的性能和安全性。
本文将围绕并网光伏发电专用逆变器技术要求和试验方法新旧标准差异进行研究，以期为光伏发电领域的技术提升和标准制定提供解决方案。
本文将分为五个部分，分别是绪论、并网光伏发电专用逆变器技术要求、新旧标准差异的分析、试验方法探讨以及结论与展望。
在绪论部分，将对本文的研究背景、研究目的、研究内容、研究方法和研究意义等方面进行详细的阐述和说明。
本文的研究背景为随着社会科学技术的不断提升和新能源政策的不断完善，光伏发电作为新能源的代表，已经逐渐成为促进国民经济和社会发展的重要力量。
并网光伏发电系统中的逆变器由于其直接关系到系统的效率和稳定性，必须具备高效率、稳定性好、安全可靠、管理灵活等多种特点，才能适应复杂多变的环境和工作条件。
本文的研究目的为了保证并网光伏发电系统的工作稳定性和可靠性，提高光伏发电系统的能够利用率，选取多种方式比较新旧标准的不同之处，进一步完善标准并探讨试验方法的变化。
光伏逆变器测试方法
光伏逆变器测试方法测试端子说明：逆变器的保护动作的信号主要是看逆变器的GB信号以及运转继电器信号。
具体项目的保护动作的要求其中哪个信号，请查看下表1。
GB：在9脚和10脚间串接一电阻，观察电阻两端电压波形，RY：在1脚和2脚间串接一电阻，给2脚一5V电压，观察电阻两端的电压波形。
表11模拟测试测试说明：a.由于逆变器并网工作时，以下项目无法进行实际测试，而在内部信号检测端施加等效信号进行模拟测试。
b.进行模拟测试之前，需把电感L2和L3的2脚从PCB上断开，如下图：图31.1 交流过电流测试测试方法：图4 交流过电流测试图a.按图3、4连接线路；b.把控制面板上的AC_I的端子拔掉，在AC_I的端子的2、4脚加入对应等效电流的交流电压信号。
如图4。
电流等效电压的关系：5A=1V。
交流过电流整定值24A对应的等效交流电压为4.8Vrms.c.电网频率为50Hz，加入对应频率的交流电压信号，从整定值的90%缓慢（0.1V 步长）增加到过流保护点，记录此时电压V1，换算成电流值；d.交流电压信号跳变：从0V开始跳变到V1+0.2，从0V开始跳变到过流保护整定值的110%，从0V开始跳变到过流保护整定值的150%，分别测量保护动作的时间；e.电网的频率设为60Hz，重复c～d步骤；判定标准：1、交流过流，保护装置能正常动作（查看GB信号变为高电平）,并且LED屏上显示故障一致；2、保护点在保护整定值的5%内，整定值最大不超过150%；3、保护动作时间在0.5秒以内。
1.2 直流过欠压保护测试方法：图5 直流过欠压测试图a.按图3、5接线路；b.把控制面板上的Solar_Vdc端子拔掉，从PV-OV/UV端子外加直流电压信号，1脚为正，2脚为负。
直流信号与实际直流电压关系：模拟信号1V=实际电压122.67V；c.电网频率为50Hz，直流电压从保护整定值的90%缓慢（0.01V步长）增加到保护点，记录保护点的电压值V1，换算成实际电压值；d.直流电压过压跳变：从额定电压开始跳变增加到保护点电压V1+0.01，从额定电压开始跳变增加到保护整定值的110%，从额定电压开始跳变增加到保护整定值的150%，分别测试量保护动作时间；e.直流电压从保护整定值的110%缓慢下降（0.01V步长）到保护装置动作为止，测量直流电压值V2；f.直流电压欠压跳变：从额定电压开始跳变下降到保护点电压V2-0.01，从额定电压开始跳变下降到保护整定值的90%，从额定电压开始跳变下降到保护整定值的80%，测试量保护动作时间；g.电网频率设为60Hz，重复c～f步骤。
IEC标准《并网光伏逆变器低电压穿越测试规程》发布
IEC标准《并网光伏逆变器低电压穿越测试规程》发布
佚名

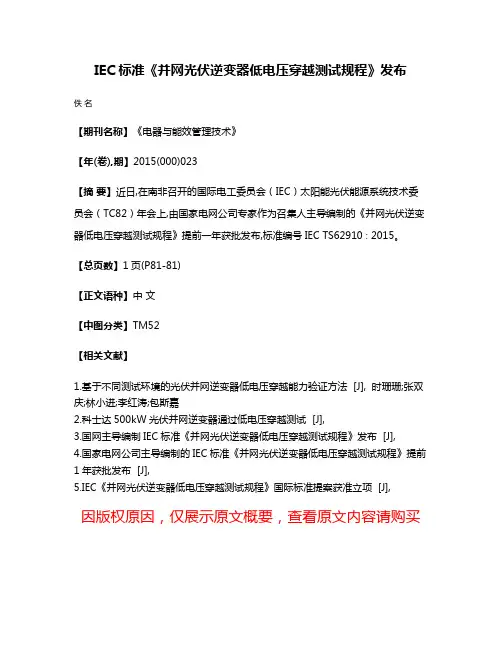

【期刊名称】《电器与能效管理技术》
