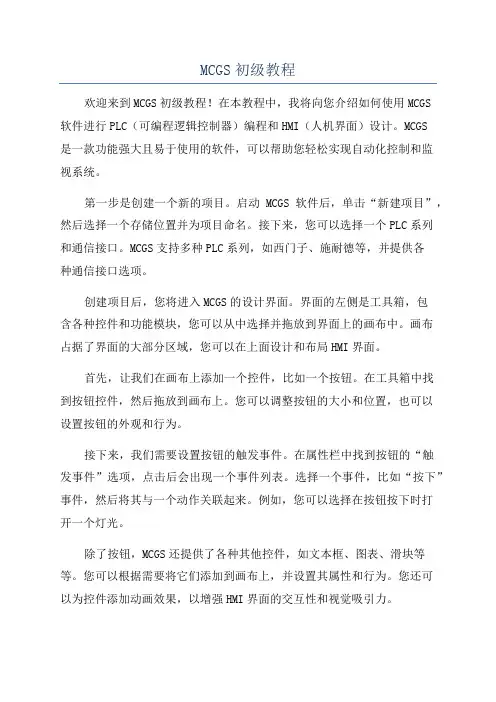

MCGS初级教程
MCGS初级教程欢迎来到MCGS初级教程！在本教程中，我将向您介绍如何使用MCGS软件进行PLC（可编程逻辑控制器）编程和HMI（人机界面）设计。
MCGS是一款功能强大且易于使用的软件，可以帮助您轻松实现自动化控制和监视系统。
第一步是创建一个新的项目。
启动MCGS软件后，单击“新建项目”，然后选择一个存储位置并为项目命名。
接下来，您可以选择一个PLC系列和通信接口。
MCGS支持多种PLC系列，如西门子、施耐德等，并提供各种通信接口选项。
创建项目后，您将进入MCGS的设计界面。
界面的左侧是工具箱，包含各种控件和功能模块，您可以从中选择并拖放到界面上的画布中。
画布占据了界面的大部分区域，您可以在上面设计和布局HMI界面。
首先，让我们在画布上添加一个控件，比如一个按钮。
在工具箱中找到按钮控件，然后拖放到画布上。
您可以调整按钮的大小和位置，也可以设置按钮的外观和行为。
接下来，我们需要设置按钮的触发事件。
在属性栏中找到按钮的“触发事件”选项，点击后会出现一个事件列表。
选择一个事件，比如“按下”事件，然后将其与一个动作关联起来。
例如，您可以选择在按钮按下时打开一个灯光。
除了按钮，MCGS还提供了各种其他控件，如文本框、图表、滑块等等。
您可以根据需要将它们添加到画布上，并设置其属性和行为。
您还可以为控件添加动画效果，以增强HMI界面的交互性和视觉吸引力。
在设计HMI界面时，您还可以添加组态图和背景图片，以便更好地展示系统的结构和功能。
MCGS还支持多语言界面，您可以轻松地切换和管理不同的语言版本。
完成HMI界面的设计后，您需要将其与PLC进行连接。
在MCGS中，您可以通过通信接口设置PLC的连接方式，如以太网、串口等等。
您还可以设置通信协议和数据传输方式，以确保HMI界面与PLC之间的数据传递和同步。
本教程只是MCGS软件的基础入门介绍。
MCGS还具有许多高级功能和扩展模块，如数据库连接、报警和事件管理等。
如果您对MCGS感兴趣，我建议您阅读更多的文档和教程，以深入了解其功能和用法。

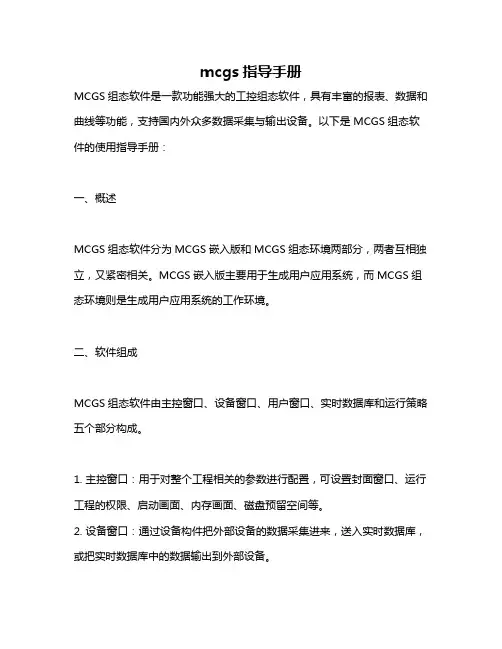

mcgs指导手册
mcgs指导手册MCGS组态软件是一款功能强大的工控组态软件，具有丰富的报表、数据和曲线等功能，支持国内外众多数据采集与输出设备。
以下是MCGS组态软件的使用指导手册：一、概述MCGS组态软件分为MCGS嵌入版和MCGS组态环境两部分，两者互相独立，又紧密相关。
MCGS嵌入版主要用于生成用户应用系统，而MCGS组态环境则是生成用户应用系统的工作环境。
二、软件组成MCGS组态软件由主控窗口、设备窗口、用户窗口、实时数据库和运行策略五个部分构成。
1. 主控窗口：用于对整个工程相关的参数进行配置，可设置封面窗口、运行工程的权限、启动画面、内存画面、磁盘预留空间等。
2. 设备窗口：通过设备构件把外部设备的数据采集进来，送入实时数据库，或把实时数据库中的数据输出到外部设备。
3. 用户窗口：工程里所有可视化的界面都是在用户窗口里面构建的。
4. 实时数据库：从外部设备采集来的实时数据送入实时数据库，系统其它部分操作的数据也来自于实时数据库。
5. 运行策略：通过对运行策略的定义，使系统能够按照设定的顺序和条件操作任务，实现对外部设备工作过程的精确控制。
三、基本操作1. 设备窗口的基本操作：设备窗口编辑界面有设备组态画面和设备工具箱两部分组成。
设备组态画面用于配置该工程需要通讯的设备。
2. 实时数据库的基本操作：在实时数据库中创建变量，设置变量的属性，建立变量之间的连接关系。
3. 运行策略的基本操作：在运行策略中定义顺序和条件，设置任务执行的顺序和条件，实现对外部设备的精确控制。
四、应用实例通过以上基本操作，可以完成一个简单的MCGS组态应用实例。
具体步骤如下：1. 在MCGS组态环境中创建一个新工程，设置工程参数。
2. 在设备窗口中添加需要通讯的设备，并进行配置。
3. 在用户窗口中创建可视化界面，添加需要的元件和变量。
4. 在实时数据库中创建变量，设置变量的属性，建立变量之间的连接关系。
5. 在运行策略中定义顺序和条件，设置任务执行的顺序和条件，实现对外部设备的精确控制。
MCGS工程界面的制作
4
学习情景1.1 窗体控件应用
2. MCGS组态软件的系统构成 （1）MCGS组态软件的整体结构:
组态环境： 组态生成 应用系统 Nhomakorabea组态结果 数据库
运行环境： 解释执行 组态结果
图4.1.1 组态软件的结构1
工控程序设计
5
学习情景1.1 窗体控件应用
（2）MCGS组态软件五大组成部分
1)主控窗口：是工程的主窗口或主框架。在主控窗口中可以放置一个设 备窗口和多个用户窗口，负责调度和管理这些窗口的打开或关闭。主 要的组态操作包括：定义工程的名称，编制工程菜单，设计封面图形 ，确定自动启动的窗口，设定动画刷新周期，指定数据库存盘文件名 称及存盘时间等。 2)设备窗口：是连接和驱动外部设备的工作环境。在本窗口内配置数据 采集与控制输出设备，注册设备驱动程序，定义连接与驱动设备用的 数据变量。 3)用户窗口：本窗口主要用于设置工程中的人机交互界面，诸如：生成 各种动画显示画面、报警输出、数据与曲线图表等。 4)实时数据库：是工程各个部分的数据交换与处理中心，它将MCGS工程 的各个部分连接成有机的整体。在本窗口内定义不同类型和名称的变 量，作为数据采集、处理、输出控制、动画连接及设备驱动的对象。 5)运行策略：本窗口主要完成工程运行流程的控制。包括编写控制程序 （if…then脚本程序），选用各种功能构件，如：数据提取、定时器 、配方操作、多媒体输出等。
工控程序设计
7
学习情景1.1 窗体控件应用
策略：是指对系统运行流程进行有效控制的措施和方法。 启动策略：在进入运行环境后首先运行的策略，只运行一次，一般完成 系统初始化的处理。该策略由MCGS自动生成，具体处理的内容由用户充 填。 循环策略：按照用户指定的周期时间，循环执行策略块内的内容，通常 用来完成流程控制任务。 退出策略：退出运行环境时执行的策略。该策略由MCGS自动生成，自动 调用，一般由该策略模块完成系统结束运行前的善后处理任务。 用户策略：由用户定义，用来完成特定的功能。用户策略一般由按钮、 菜单、其他策略来调用执行。 事件策略：当对应的事件发生时执行的策略，例如在用户窗口中定义了 鼠标单击事件，工程运行时在用户窗口中单击鼠标则执行相应的事件策 略，只运行一次。 热键策略：当用户按下定义的组合热键（如：Ctrl+D）时执行的策略， 只运行一次。 可见度：指对象在窗口内的显现状态，即可见与不可见。 变量类型： MCGS定义的变量有五种类型：数值型、开关型、字符型、事 件型和组对象。
mcgs简单课程设计
mcgs简单课程设计一、教学目标本章节的教学目标分为三个部分：知识目标、技能目标和情感态度价值观目标。
1.知识目标：通过本章节的学习，学生需要掌握MCGS的基本概念、原理和应用。
了解MCGS在我国的发展现状和应用领域，知道MCGS的基本组成部分和运行原理。
2.技能目标：学生能够熟练使用MCGS软件，进行简单的系统设计和仿真实验。
能够分析实验结果，提出改进措施，优化系统性能。
3.情感态度价值观目标：培养学生对MCGS技术的兴趣和好奇心，提高学生对先进技术的学习和应用能力。
感受科技对生活的影响，培养学生的创新意识和团队协作精神。
二、教学内容本章节的教学内容主要包括四个部分：MCGS的基本概念、MCGS的系统结构、MCGS的应用案例和MCGS的实验操作。
1.MCGS的基本概念：介绍MCGS的定义、特点和分类，了解MCGS在我国的发展历程和应用现状。
2.MCGS的系统结构：讲解MCGS系统的组成部分，包括硬件系统和软件系统，理解各部分之间的关系和作用。
3.MCGS的应用案例：分析典型的MCGS应用案例，了解MCGS在各个领域的应用效果，培养学生对MCGS的实际应用能力。
4.MCGS的实验操作：指导学生进行MCGS实验，学会使用MCGS软件进行系统设计和仿真实验，分析实验结果，提出优化措施。
三、教学方法本章节的教学方法采用讲授法、案例分析法和实验法相结合的方式。
1.讲授法：通过讲解MCGS的基本概念、原理和应用，使学生掌握MCGS的基础知识。
2.案例分析法：分析典型的MCGS应用案例，让学生了解MCGS在实际工程中的应用，提高学生的实际操作能力。
3.实验法：指导学生进行MCGS实验，培养学生的实际操作能力，使学生能够将理论知识应用到实际操作中。
四、教学资源本章节的教学资源包括教材、多媒体资料和实验设备。
1.教材：选用国内权威的MCGS教材，为学生提供系统的理论知识。
2.多媒体资料：制作精美的PPT，生动形象地展示MCGS的相关知识，提高学生的学习兴趣。
mcgs软件使用技巧
mcgs软件使用技巧MCGS软件是一种常用的人机界面设计软件，主要用于对触摸屏和HMI界面进行设计和开发。
下面是一些MCGS软件的使用技巧，帮助您更加高效地使用该软件。
1. 快捷键的使用MCGS软件中提供了一些快捷键，可以帮助您更快速地操作软件。
例如，“Ctrl+C”和“Ctrl+V”可以用于复制和粘贴组件，“Ctrl+Z”可以用于撤销操作，“Ctrl+S”可以用于保存工程等等。
熟练使用快捷键可以大大提高工作效率。
2. 使用对齐和分布功能MCGS软件中提供了对齐和分布功能，可以帮助您更方便地对组件进行排列。
您可以选择多个组件，然后点击界面上的对齐和分布按钮，即可将这些组件按照一定的规则进行排列。
这样可以使界面更加整齐美观。
3. 使用图层功能MCGS软件中提供了图层功能，可以将组件分为不同的图层，方便对组件进行管理和控制。
您可以在图层面板中新建、删除、隐藏和显示图层，以及调整图层的前后顺序。
这样可以更好地实现组件的遮挡效果，提高界面的可读性。
4. 使用动画效果MCGS软件中提供了一些常用的动画效果，可以帮助您制作更生动的界面。
您可以选择组件，在属性面板中设置动画属性，如透明度、大小、位置等，然后通过动画编辑器来编辑动画的行为和效果。
这样可以使界面更加有吸引力和交互性。
5. 使用图表功能MCGS软件中提供了丰富的图表功能，可以帮助您更直观地展示数据。
您可以选择图表组件，在属性面板中设置图表的类型、数据源和样式等。
MCGS软件支持多种类型的图表，如折线图、柱状图、饼图等，可以满足不同的数据展示需求。
6. 使用数据访问功能MCGS软件支持与PLC和其他外部设备的数据通信，可以实现对外部数据的读取和写入。
您可以选择数据访问组件，在属性面板中设置数据源、地址和数据类型等。
通过数据访问功能，您可以实现与其他设备的数据交互，实现更复杂的功能和控制。
7. 导出和发布界面MCGS软件中提供了界面的导出和发布功能，可以将界面导出为各种格式，如EXE、HMTL和PDF等。
组态软件邮件分拣报告
CHANGZHOU INSTITUTE OF TECHNOLOGY组态软件与触摸屏控制技术课程设计报告书题目：邮件分拣系统模拟二级学院（直属学部）：电气学院专业：电气工程及其自动化班级：11电卓学生姓名：张珍梦学号：11020441 指导教师姓名：史建平职称：副教授2015年 1 月7日目录第一章课题介绍 (2)第二章设计内容及要求 (3)2.1控制要求 (3)2.2设计要求 (3)2.3控制方案 (4)第三章MCGS控制界面 (5)3.1 设计监控界面 (5)3.2定义数据变量 (11)3.3动画连接 (11)3.4编制循环策略 (20)第四章设备连接 (22)第五章PLC控制 (24)5.1控制要求 (24)5.2硬件控制原理图 (25)5.3设计思想及程序框图 (26)5.4 I/O地址表 (27)5.5 程序设计与说明 (27)5.6 PLC控制邮件分拣系统的梯形图 (28)第六章触摸屏控制画面及制作说明 (32)第七章运行调试 (36)第八章小结 (36)第九章问题回答 (37)参考文献 (38)第一章课题介绍近年邮政事业得到了空前发展。
为了实现邮件处理机械化，邮件处理的高度自动化，提高邮件的处理速度，减少大量的人力，以适应现代化的发展，由PLC控制的邮件分拣十分必要的。
本设计采用的是PLC控制的推挂分拣系统，从而减轻了工人的劳动强度，提高了邮件分拣效率与常规的接触器—继电器控制系统相比较，可大大提高系统的可靠性，及抗扰能力，继电器输出，可产生大的火花，容易对控制系统产生干扰，进而造成控制系统的不稳定，可靠性差。
这个设计可采用可编程控制器，实现邮件自动分拣控制，并且以分拣大型，重型邮件推挂式分拣机为例，详细说明了邮件处理自动化的实现方法和工艺流程，在系统中，根据PLC特点，通过扫描技术，采集的数字信号，通过数字通道传给可编程控制器，经过系统识别，与原来的系统的邮政编码或条形码相吻合，该邮件会被送到指定的分拣位，所以该设计对邮政自动化设备有重要的工程应用价值。
MCGS组态控制系统演示工程操作步骤
MCGS组态控制系统演示工程操作步骤一、创建新工程1、双击桌面中的图标，进入MCGS组态环境工作台，如图1所示。
2、点击图1中的“新建窗口”，出现“窗口0”图标。
3、点击“窗口0”鼠标右键，选择“属性”，按照图2进行设置，则窗口名称变为“水箱液位控制系统”，如图2右图所示。
图2二、画面设计1、在“水箱液位控制”窗口点击菜单中的【工具箱】图标，单击插入元件按钮，打开【对象元件管理】中的【储藏罐】，选择罐17，点击确定。
如图3所示，则所选中的罐出现在桌面的左上角，用鼠标改变其大小及位置。
图32、按照同样的方法，【储藏罐】选中2个罐（罐17，罐53），【阀】选中2个阀（阀58，阀44），1个泵（泵40）。
按图4放置。
图43、选中工具箱中的【流动快】按钮，单击鼠标并移动光标放置流动快。
如图5所示设置流动快。
图54、选中流动块，点击鼠标右键【属性】，按图6设置属性。
图65、添加文字，选中工具箱中的【标签】按钮，鼠标的光标变为“十字”形，在窗口任意位置拖曳鼠标，拉出一个一定大小的矩形。
建立矩形框后，鼠标在其内闪烁，可直接输入“水箱液位控制系统演示工程”文字。
选中文字，鼠标右键【属性】，按图7设置。
图76、点击菜单中的，可变更字体大小。
按图5添加其他文字。
三、MCGS数据对象设置2、单击工作台【实时数据库】按钮，进入【实时数据库】窗口。
单击窗口右边的【新增对象】按钮，在窗口的数据对象列表中，就会增加新的数据对象。
双击选中对象，按图8设置数据对象属性。
图83、按照图9设置其他数据对象属性。
图94、双击【液位组】，存盘属性按图10设置，组对象成员按图11设置。
图10图11四、动画连接（一）水罐动画连接1、在【用户窗口】中，双击【水箱液位控制】，进入窗口后双击水罐1，弹出【单元属性设置】窗口，如图12所示。
图122、单击【动画连接】，选中折线，则出现。
单击按钮进入【动画组态属性设置】窗口，各项设置如图13所示，单击确认后，水罐1的对象变量连接就成功了。
基于MCGS物料分炼系统的设计
基于MCGS物料分炼系统的设计
摘要
随着工业技术的不断提高，工业对技术和效率的要求也在不断的提高。
材料分拣是个能大大提高工业生产效率的设备。
材料分拣系统是个运用范围很广的系统，工厂的检测生产出的产品，邮政的分拣邮件，还有把一大批材料按要求分离开来等等，这些都是要用到材料
分拣系统的。
本次设计正文主要分为三部分：第一部分主要介绍的是PLC材料分拣系统的设计；第二部分主要介绍的是利用MCGS组态软件设计材料分拣系统的组态；第三部分主要介绍的是怎样实现PLC材料分拣系统与材料分拣系统组态的通讯即实时监控。
本次设计的主要内容是材料分拣系统的设计，要完成MCGS组态软件对材料分拣系统的监控和与PLC的通讯。
有了MCGS组态软件对PLC分拣系统的实时监控，操作者就避免的进距离接触操作工具，从而减少了事故发生率，也大大的提高了生产效率。
基于以上问题，在本次的毕业设计中主要应用三菱
F X N2-48MR系列PLC设计材料分拣系统，并用M C
G S组态软件对PLC材料分拣系统运行进行实时监控。
建立了下位机PLC和上位机PC之间的数据传输及良好的人机界面，通过设备连接使组态界面上的图形对象可实时采集现场PLC的输出端口的数据而实现材
料分拣系统的实时监控。
通过实验表明，该系统具有运行可靠，抗干扰能力强，易于用户修改和实时监控等特点并具有一定的实用价值.。
mcgs教程
mcgs教程我们为您准备了关于MCGS的教程。
以下是一些有关该产品的信息和使用指南。
MCGS是一款简单易用的人机界面软件，它可以用于控制和监测各种设备和系统。
它具有直观的图形界面和丰富的功能，适用于各种应用场景。
首先，让我们来了解一下MCGS的特点和优势。
它提供了丰富的组态工具，包括画面编辑器、触摸板编辑器和对象库等。
您可以根据实际需求自定义界面，并添加各种控件和功能按钮。
MCGS还支持多种数据通信协议，如MODBUS、OPC和Profibus等，可以方便地与其他设备进行数据交换和通信。
您可以轻松地实现数据采集、监测和控制，并进行数据分析和报表生成。
此外，MCGS还提供了强大的报警管理和事件处理功能。
您可以设置各种报警条件和触发动作，并对报警信息进行记录和处理。
同时，MCGS还支持远程监控和控制，您可以通过互联网或局域网实时查看设备状态，并进行远程操作和维护。
在使用MCGS之前，我们需要进行一些基本的设置和配置。
首先，您需要创建一个新项目，并选择适当的设备和通信接口。
然后，您可以开始进行界面设计和布局。
您可以将需要显示的数据点添加到画面中，并根据需要进行排列和组织。
一旦界面设计完成，您可以将其上传到设备中，然后启动运行。
在实际使用过程中，您还可以根据需要进行一些高级设置和功能扩展。
例如，您可以设置数据采集间隔、报警条件和触发动作等。
您还可以使用脚本语言进行逻辑控制和自定义功能的实现。
总之，MCGS是一款功能强大、易于使用的人机界面软件。
它提供了丰富的图形界面和功能，可以帮助您轻松地实现设备控制和监测。
希望您通过我们的教程，能更好地了解和掌握MCGS的使用方法。
快递自动分拣系统设计
49PLC&IPC&EAS│PLC&IPC&EAS│快递自动分拣系统设计The Design for Automatic Sorting System of Express· 湖南现代物流职业学院 张俊 Zhang Jun 徐淑英 Xu Shuying摘 要：物料分拣是非常重要的。
随着网络发展，快递业得到了迅速发展，如何快速分拣来自各地的快递，提高工作效率，完全依赖人工分拣方法根本不可行。
基于这种思考，本文中提出一种基于PLC结合MCGS的二级结构型自动分拣系统，既能够完成快递的快速分拣工作，也能够便于系统进一步的扩展，具有良好的通用性。
关键词：快递 自动分拣 PLC MCGSAbstract：Materials sorting is very important. With the development of network, expressindustry has developed rapidly. How to sort all express from every place and enhance theefficiency? It is not feasible to finish it through manual sorting completely. Based on suchconsideration, in this paper, it proposes a type of automatic sorting system based on PLCand MCGS with second-level structure. This design can finish express sorting rapidly, it alsois useful for system’s further development and has a good generality.Keywords: express automatic sorting PLC MCGS【中图分类号】TP278 【文献标识码】B 文章编号 1606-5123（2015）10-0049-031 前言自动分拣系统最初出现在二战以后美国、日本等发达国家的物流配送中心。
基于PLC的邮件分拣控制系统设计
.电气控制课程设计专业：自动化班级：动1001班姓名：武明强学号：201008430指导教师：张斌兰州交通大学自动化与电气工程学院2013年07月12日基于PLC的邮件分拣控制系统设计1 邮件分拣机设计要求1）当按下启动按钮时，传送带开始运转(即电动机M5启动)，绿灯L2亮，表示可以进邮件。
2）接近开关S1～S6为邮件检测开关，当接近开关S1为闭合状态时表示邮件分拣机检测到有邮件到来。
3）输入模拟邮件的邮政编码，分别以1、2，3、4、5代表北京、上海、广州重庆、沈阳5个城市的邮政编码，即正常的邮政编码值为1、2、3、4、5。
4）检测邮政编码，如果不是这5个数，传送带停止运转；如果是这5个数中的任意一个，则红灯L1亮，绿灯L2灭，传送带持续运行。
当接近开关S2为闭合状态时时，表明邮件到达第一个邮箱处，如果邮件编码与此处编码相同，则传送带停止运转，电动机M1启动推动推杆，将此邮件分拣到相应邮箱内，此时，接近开关S2变为断开状态，电动机M1的推杆自动收回；如果邮件编码不符合，则传送带继续保持运行，当接近开关S3为闭合状态时表明邮件到达第二个邮箱出，再次进行比较，若邮政编码相符合，则可由推杆导入第二个邮箱，否则送至下一个邮箱处，继续进行比较检测，依次类推，最终将邮件被分拣到对应的邮箱中。
5）在上一步骤的情况下，且邮件编码在识别的范围之内，如果不是前四个邮箱中的邮件，则最终邮件自动进入最后一个邮箱。
2 系统硬件设计2.1 任务分析邮件检测开关S1～S6采用接近开关，与启动按钮、复位按钮和停止按钮共同作为PLC的输入进行分配I／O地址，其中接近开关S1～S6在邮件被分拣到邮箱内以后会自动复位。
电动机M1～M4的邮件分拣推杆在邮件被分拣到邮箱内以后，将会自动弹回原位。
邮码设置可以通过外部拨码盘输入来实现，但基于PLC的模拟仿真，只能在程序设计部分选用了MOVE指令来实现邮件编码的模拟输入，最后通过比较器实现邮件目的地的识别，从而完成分拣任务。
MCGS组态控制系统演示工程操作步骤
MCGS组态控制系统演示工程操作步骤1. 简介MCGS组态控制系统是一种基于计算机技术的现代化自动化控制系统。
它采用模块化设计，具有可靠性高、功能强大、易于操作等优点。
MCGS组态控制系统广泛应用于水利、电力、石化等工业领域，并成为控制领域的一种重要工具。
本文档将介绍MCGS组态控制系统演示工程的操作步骤，帮助读者快速上手使用MCGS组态控制系统并进行基本操作。
2. 系统环境MCGS组态控制系统演示工程是运行在Windows平台上的，因此使用本系统需要满足以下环境：•Windows操作系统（Windows 7或更高版本）•MCGS组态控制系统软件（版本不限）•相关硬件设备（如PLC、HMI等）3. 操作步骤3.1 安装MCGS组态控制系统软件在使用MCGS组态控制系统前，需要先下载并安装MCGS组态控制系统软件。
安装步骤如下：1.打开MCGS组态控制系统软件安装包，双击运行；2.按照安装向导的指示，依次选择安装路径、语言等选项；3.点击“安装”按钮，等待安装完成。
3.2 打开演示工程安装完成后，双击桌面上的MCGS系统图标，进入主界面。
点击左侧的“最近打开”按钮，选择要打开的演示工程并双击打开即可。
3.3 配置设备在打开演示工程后，需要先进行设备配置。
设备配置步骤如下：1.点击系统主界面上方的“设备配置”按钮；2.在弹出的设备配置窗口中，配置PLC、HMI等设备的IP地址、通讯协议等参数；3.点击“确定”按钮保存配置。
3.4 编辑画面设备配置完成后，需要先编辑画面。
画面编辑步骤如下：1.点击系统主界面上方的“画面编辑”按钮；2.在弹出的画面编辑窗口中，可以选择预设的画面模板或自定义新画面；3.拖拽控件或插入文本框，对画面进行编辑；4.点击“保存”按钮保存编辑结果。
3.5 在运行页面中运行演示工程编辑完成画面后，需要先在运行页面中运行演示工程，查看展现效果。
在运行页面中运行演示工程步骤如下：1.点击系统主界面上方的“运行页面”按钮；2.弹出一个运行窗口，可以实时显示PLC、HMI等设备的运行状态；3.在运行窗口中选择要运行的演示工程，点击“启动”按钮即可。
邮件分拣PLC控制系统设计
邮件分拣P L C控制系统设计一、设计目的：用PLC构成邮件分拣控制系统，使其掌握PLC的编程和程序调试方法。
二、工作过程：启动后绿灯L2亮表示可以进邮件，S1为ON表示模拟检测邮件的光信号检测到了邮件，拨码器模拟邮件的邮码，从拨码器读到的邮码的正常值为1，2，3，4，5，若是此5个数中的任一个，则红灯L1亮，电机M5运行，将邮件分拣至邮箱内，完后L1灭，L2亮，表示可以继续分拣邮件。
若读到的邮码不是该5个数，则红灯L1闪亮，表示出错，电机M5停止，重新启动后，能重新运行。
三、控制系统流程示意图：实验流程图：四、机型的选择邮件分拣是一个比较固定的、环境条件较好的工艺过程，要实现的功能也相对简单，无需A/D和D/A转换、加减运算。
另外，控制程序也比较固定，不需要在线编程，选用整体式PLC就可以满足工艺的要求了。
综合前面的工艺要求与I/O点数可知，在机型上可选用三菱FX2N-48MR的可编程控制器。
1,什么是PLC 可编程控制器可编程控制器是以微处理器为基础，综合了计算机技术、自动控制技术和网络通信技术等现代科技而发展起来的一种新型工业自动控制装置，是将计算机技术应用于工业控制领域的新产品。
它从诞生至今，仅有三十年历史。
2,关于BCD码的简介和算法简介：BCD码是四位二进制码, 也就是将十进制的数字转化为二进制, 但是和普通的转化有一点不同, 每一个十进制的数字0-9都对应着一个四位的二进制码,对应关系如下: 十进制0 对应二进制0000 ;十进制1 对应二进制0001 ....... 9 1001 接下来的10就有两个上述的码来表示10 表示为00010000 也就是BCD码是遇见1001就产生进位,不象普通的二进制码,到1111才产生进位10000。
运算法则：BCD码是十进制数，而运算器对数据做加减运算时，都是按二进制运算规则进行处理的。
这样，当将BCD码传送给运算器进行运算时，其结果需要修正。
mcgs组态设计的操作步骤
mcgs组态设计的操作步骤一、mcgs组态设计简介mcgs组态设计是一种基于人机交互的自动化控制系统，通过图形化界面和操作方式，实现对工业设备和生产过程的监控和控制。
本文将为大家介绍mcgs组态设计的操作步骤，帮助大家更好地了解和使用这一工具。
二、新建项目在mcgs软件界面中，点击“新建项目”按钮，弹出新建项目对话框。
在对话框中输入项目名称、存储路径和屏幕尺寸等相关信息，并点击确定按钮，即可成功新建一个项目。
三、添加页面在项目中，可以添加多个页面，用于显示不同的信息和功能。
点击“添加页面”按钮，弹出添加页面对话框。
在对话框中输入页面名称和页面尺寸等信息，并点击确定按钮，即可成功添加一个新页面。
四、设计页面布局在页面中，可以通过拖拽和调整控件的位置和大小，设计页面的布局。
mcgs提供了丰富的控件库，包括按钮、文本框、图表等，用户可以根据自己的需求选择合适的控件，并进行布局设计。
五、设置控件属性在设计页面时，需要设置控件的属性，包括名称、位置、大小、字体、颜色等。
可以通过双击控件或右键点击选择属性编辑器，对控件的属性进行设置和调整。
六、配置数据源在mcgs中，可以通过配置数据源，将实时数据显示在页面上。
点击“数据源配置”按钮，弹出数据源配置对话框。
在对话框中选择数据源类型、连接方式和相关参数，并点击确定按钮，即可成功配置数据源。
七、绑定数据在页面中，可以将控件与数据源进行绑定，实现实时数据的显示和更新。
选择需要绑定的控件，点击右键选择“属性编辑器”，在属性编辑器中选择数据源和相关参数，即可成功绑定数据。
八、编辑控件动画mcgs提供了丰富的控件动画效果，可以增加页面的交互性和吸引力。
选择需要编辑动画的控件，点击右键选择“属性编辑器”，在属性编辑器中选择动画效果和相关参数，即可成功编辑控件动画。
九、调试和运行在设计和配置完成后，可以进行调试和运行。
点击“调试运行”按钮，mcgs会自动进行编译和下载，将项目部署到目标设备上。
基于MCGS6.2的物品分拣系统人机界面设计
触 摸屏 生成分拣 系统的动态运 行和静态监控的人机画面 。
２ 工作 流程分析
物 品分拣系统的主机 结构示意图如图 １ 所示 ，传送带 由 电机拖 动。 电动机每转过一定角度 时 Ｐ １ Ｈ 就发 出一个脉冲 （ 下 称步脉冲 ），对应物 品在传送带上移动一定距离 。 分拣的工艺过程是：传送带上 的物 品经过 Ａ处时 ，检测 头 Ｐ ２对物品进行检测 。若属次品 ，在物品到达 Ｂ Ｈ
Ｔ＝ｈ ２ ｌ ）次品不超过 ５个时，应发出不停机的故障报警 ： 若属 正 品，则继续前行到 Ｃ处 并落入正 品箱 。光 电开关 Ｐ ４用 以 Ｈ 记录正 品的数量 。正 品箱 中满 １０个物 品时传送 带 自停 ，并 ０ 启用封箱机 （ 液压 电磁 阀控制 ）封箱 。人工搬走成 品箱并 更 换 空箱 ，两操作 限时 ｌ ５秒 （ 搬运 时间 Ｔ ＝ ５ ）。之后传送 ４１ｓ 带又 自行启动 ，并循环上述过程 。
２ １ 第 ９期 ０ １年 （ 总第 １ ５期 ） ４
大 众 科 技
ＤＡ ＺＨＯＮＧ ＫＥＪ
Ｎｏ． ２０ １ ９。 １
（ ｍｕａｉ ｌ Ｎ ．４ ） Ｃｕ ｌｔ ｅｙ ｏ１ ５ ｖ
基 于 Ｍ Ｇ ６ ２的物 品分拣 系统 人 机 界 面 设 计 ＣＳ ．
边娟鸽
（ 西安航 空职业技 术学院 ，陕西 西安 ７０ ８ ） １ ０９
，
【 摘
灵活 。
要 】文章介绍 了采用 ＭＣＧ ６ Ｓ． ２设计的物品分拣 系统人机界 面。界 面设计友好 ，便 于操作 ，具有信号采集 、预报警
分析 、参数设置等功 能，能对各种监控参数进行动 态管理和报表 自 生成及打 印，实现 了现场数据 实时监控 与记 录，而且运行 动
基于MCGS6．2的物品分拣系统人机界面设计
基于MCGS6．2的物品分拣系统人机界面设计边娟鸽【期刊名称】《大众科技》【年(卷),期】2011(000)009【摘要】文章介绍了采用MCGS6．2设计的物品分拣系统人机界面。
界面设计友好，便于操作，具有信号采集、预报警分析、参数设置等功能，能对各种监控参数进行动态管理和报表自动生成及打印，实现了现场数据实时监控与记录，而且运行灵活。
%The dissertation introduces the Man-machine interface of the goods selecting system. The interface is designed by using of Mcgs6.2. The interface is very friendly and convenient to operate. Through it, signals are acquired and alarms are analyzed. Parameters are set. It can monitor parameters for dynamic management and print statements. It can realize the scene real-time monitoring and record data. It is flexible.【总页数】3页(P43-44,6)【作者】边娟鸽【作者单位】西安航空职业技术学院,陕西西安710089【正文语种】中文【中图分类】TP391【相关文献】1.基于深度学习的工业机器人物品识别分拣系统设计 [J], 韩锐2.基于深度学习的工业机器人物品识别分拣系统设计 [J], 李殷3.基于机器视觉的物品分拣系统的设计 [J], 杨红军;胡国宇4.基于机器视觉的物品分拣系统的设计 [J], 杨红军;胡国宇5.基于颜色传感器的流水线物品分拣系统 [J], 潘泽锴;朱雪花;陈俞文因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录引言 (2)第1章绪论 (3)第2 章材料分拣系统的PLC 部分 (4)2.1 PLC 材料分拣系统的设计要求 (4)2.2 材料分拣系统的设计思路和方案选择 (4)2.3 材料分拣系统的流程图 (5)2.4 GX Developer软件的使用及编程规则 (6)2.5实验二十三邮件分拣系统模拟 (8)第3章材料分拣系统的组态部分 (11)3.1 MCGS组态软件的介绍 (11)3.1.1 MCGS的主要特性和功能 (11)3.1.2 MCGS系统的构成 (12)3.2 材料分拣系统组态监控工程简介 (12)3.3 分拣系统组态工程的建立 (13)3.4 制作分拣系统的组态工程画面 (14)3.4.1创建分拣系统监控的用户窗口 (14)3.4.2 设置分拣系统监控的用户窗口属性 (14)3.4.3 创建工程图形 (15)3.4.4 编辑工程图形 (16)3.5 定义分拣系统组态数据对象 (19)3.6 分拣系统的动画连接 (23)3.7 材料分拣系统的脚本程序 (27)第4章MCGS组态软件与PLC的通讯 (29)4.1 选择分拣系统设备构件 (29)4.2 设置分拣系统的设备构件属性 (30)4.3 通讯通道的连接 (30)4.4 分拣系统的调试 (32)4.5触摸屏界面 (33)5结论与展望 (40)参考文献 (41)附录A：材料分拣系统组态动画效果图 (42)附录B：主要参考文献及摘要 (43)外文文献中文译文： (45)引言本次设计的材料分拣系统是在分拣系统的应用日渐广泛的情形下设计的。
材料分拣系统是个应用范围很广的系统，在本设计之前已经被很多工厂、公司及邮政系统所采用，本次设计的只要内容是用组态软件对分拣系统进行实时监控及上下位机的连机通讯。
在PLC控制下的下位机经过数据线的连接把分拣系统的每个步骤及时的反馈给上位机，上位机能在第一时间把下位机的现状反映在电脑屏幕上，从而能方便工作人员对整个系统的操作。
因为是远离操作的现场，所以能大大的降低事故发生率，还能大大的提高工作效率。
在实验室中所用的分拣系统能将不同材质，不同颜色的材料分离出来。
在用本设计的系统对他进行监控后可以清晰的看到每个材料被分拣以及反映出系统没有材料时系统自动停止的整个过程。
这样的一个操作系统能广泛的应用于工厂的选材，加工等行业。
能很大程度上提高生产效率。
在生产效率日益被关注的今天，它必然能在各个行业得到应用。
第1章绪论MCGS是一套用于快速构造和生成计算机控制系统的组态软件，它能够在基于Microsoft的各种各样32位Windows平台上运行，通过对现场数据的采集处理，以动画显示、报警处理、流程控制和报表输出等多种方式向用户提供解决实际工程问题的方案，在自动化领域有着广泛应用。
MCGS组态软件功能强大，操作简单，易学易用，普通工程人员经过短时间的培训就能迅速掌握多数工程项目的设计和运行操作。
同时使用MCGS组态软件能够避开复杂的计算机软、硬件问题，集中精力去解决工程本身问题，根据工程作业的需要和特点，组态配置出高性能、高可靠性和高度专业化的工业控制监控系统。
随着商品品种的增多，配送中心的增多，多品种、高频次、随机性的商品分类（分拣）作业，进入九十年代后得到迅速发展。
出错率高、费时费力的人力分类作业，很快被自动分拣机及其系统所替代，开始于邮政包裹分拣系统，目前广泛应用于流通、商业的物流中心和配送中心。
分拣系统为邮政、工厂的工作效率等方面带来的方便是显而易见的。
在国内外都应用的非常广泛，它之所以能得到大家的认可除了它能大大提高工作效率外还能使工作变的轻松、方便。
操作人员可以在办公室就能清楚的知道工作现场的情况，能随时开始，暂停生产线的工作，也就实现了远程操控的目的。
本课题的主要研究的内容是如何使上下位机实现监控，这就要求设计者对课题要充分了解，在了解了PLC是如何控制分拣系统的前提下采用组态软件MCGS对其进行监控，监控的过程正是本次设计的主要研究对象。
组态软件是如何设计的，组态软件是如何同PLC进行通讯的，这些都是本设计需要解决的问题。
第2 章材料分拣系统的PLC 部分自上世纪70 年代以来，PLC 的诞生将电气控制领域带入了一个全新的境界。
它面向工业控制的独特特点受到了广大使用者的欢迎，大大的提到了控制系统的可靠性。
本设计中所用到的是三菱FX2N系列PLC，本章将介绍利用该系列PLC 设计对材料分拣系统的控制。
2.1 PLC 材料分拣系统的设计要求根据材料分拣器的运行情况，在每个分拣点安装一个传感器，该传感器是检测被测材料是否是需要分离出来的器件。
如果符合则对应的气泵将被测材料分拣出来，如果不符合则气泵不动，被测材料随皮带继续向前运行。
检测是否有材料在货物箱内的传感器1 对应的气泵和皮带的运行时序图如下图所示。
传送带气缸1图2-1 状态时序图从上图可看出气泵1 和皮带的工作状态真好是相反的，即气泵工作皮带停止，皮带工作气泵停止。
2.2 材料分拣系统的设计思路和方案选择本次设计就是要设计出一个分拣材料的器材，传统的单片机也可以实现这个功能，可是他存在抗干扰能力差，不易于检查，修理等等不足之处。
采用PLC 对其设计则解决了这些问题。
PLC 在电子线路和机械结构中主要采用大规模与超大规模集成电路，I/O 系统设计有完善的通讯保护与通讯调理电路，在结构上对耐热、防潮、防尘、抗震等都有周到的考虑。
在硬件上采用隔离、屏蔽、滤波、接地等抗干扰措施。
在软件上采用数字滤波等抗干扰和故障诊断措施，因此PLC 具有较高的抗干扰能力。
本次设计采用三菱系列的FX 2N -48MR 的PLC。
在设计材料分拣控制时有两种方案：一种是利用PLC 基本指令设计材料分拣控制；另一种是利用步进功能来控制分拣系统。
如果选择第一种方案设计材料分拣控制，梯形图复杂不容易看懂，如果在编程的时候出现什么问题也不好排除。
选择第二种方案利用PLC 步进功能指令设计出的分拣系统思路清晰。
所以本次设计选择第二种方案利用步进功能指令设计材料分拣系统。
2.3 材料分拣系统的流程图在本次设计中始终要贯彻改进生产技术，提高生产效率的方针，三菱系列FX2N型PLC 技术设计了一种成本低，效率高的材料自动分拣装置，在材料分拣过程中取得了较好的控制效果。
下图即为分拣系统流程图：图2-2 流程图下面叙述该系统的工作原理：由PLC控制的传送带及上料气动阀为整个系统提供了让系统动起来的基础。
物料传感器1是检测上料口是否有材料，物料传感器2是检测被测材料是否是铁质材料，物料传感器3是检测被测材料是否是铝质材料，物料传感器4是检测被测材料是否表面是红色，物料传感器5是检测是否有被测材料残留。
当物料传感器1检测到上料口有材料时，传送带就开始运动，同时上料气动阀将被测材料推至传送带上随传送带运动，每隔一段时间物料传感器1就检测一次，同时上料气动阀也就把材料推至传送带上，当被测材料运动至物料传感器2位置同时物料传感器2发出信号，则说明该被测材料是铁质材料，气动阀1将被测材料推入储存箱中，完成铁质材料的分拣，如没有信号则材料继续向前运动，当运动至物料传感器3的位置同时传感器3发出信号则说明该被测材料是铝质材料，气动阀2将被册材料推入储存箱中，完成铝质材料的分拣，如没有信号则材料继续向前运动，当运动至物料传感器4位置同时传感器4出信号则说明该被测材料是红色，气动阀3被册材料推入储存箱中，完成红色的分拣，如没有信号则材料继续向前运动，当剩余的材料运动至物料传感器5的位置时物料传感器5自动发出信号，则将被测材料推入储存箱中。
这个就是材料分拣的过程。
该系统是由PLC编的控制传送带与传感器之间的合作把需要分拣的材料从一堆杂的材料之中分出来的系统，在实际中有着很广泛的应用。
如：工厂里需要从一堆含有铁、铝及其他杂质的物体中把其中的一种提取出来；邮政中的把各个地方的邮件分开，也是根据这样的程序一步一步把邮件分开的。
以下着重介绍该系统中的组态软件部分。
2.4 GX Developer软件的使用及编程规则一、GX Developer软件的使用方法GX Developer编程软件为用户开发，编辑和控制自己的应用程序提供了良好的编程环境。
为了能快捷高效地开发你的应用程序，GX Developer软件提供了三种程序编辑器，GX Developer软件还提供了在线帮助系统，以便获取所需要的信息。
本实验装置使用的编程软件是GX Developer7.0版本，在做实验前，首先将该软件根据软件安装的提示安装到计算机上，然后用编程线将计算机和实验装置连接到一起。
（一）系统需求GX Developer既可以在PC机上运行，也可以在MITSUBISHI公司的编程器上运行。
PC 机或编程器的最小配置如下：Windows95、Windows98、Windows2000、Windows Me或者Windows NT4.0以上。
（二）软件的使用GX Developer的安装：1、未安装过本软件的系统中安装时请先安装F:\GX7.0-C\SW7D5C-GPPW-CL\SW7D5C-GPPW-C\QSS_Support\EnvMEL/SETUP.EXE。
双击SETUP按照页面提示单击“下一步”安装即可。
2、安装完成后再双击F:\GX7.0-C\SW7D5C-GPPW-CL\SW7D5C-GPPW-C\QSS_Support/SETUP.EXE按照页面提示完成安装，重新启动计算机即可使用。
3、GX Developer的使用：GX Developer的基本使用方法与一般基于Windows操作系统的软件类似，在这里只介绍一些用户常用的几点对PLC操作的用法：（1）工程菜单在软件菜单里的工程菜单下选择改变PLC类型即根据要求改变PLC类型。
1）在读取其他格式的文件选项下可以将FXGP_WIN-C编写的程序转话成GX工程。
2）在写入其他格式的文件选项下可以将用本软件在编写的程序工程转化为FX工程。
（2）在线菜单1）在传输设置中可以改变计算机与PLC通信的参数。
2）选择PLC读取、PLC写入、PLC效验可以对PLC进行程序上传、下载、比较操作。
3）选择不同的数据可对不同的文件进行操作。
4）选择监视选项可以去对PLC状态实行实时监视。
5）选择调试选项可以完成对PLC的软元件测试，强制输入输出和程序执行模式变化等操作。
2.5实验二十三邮件分拣系统模拟在邮件分拣系统模拟实验区完成本实验一、实验目的用PLC构成邮件分拣控制系统，熟练掌握PLC编程和程序调试方法。
二、实验说明启动后绿灯L1亮表示可以进邮件，S1为ON表示模拟检测邮件的光信号检测到了邮件，拨码器模拟邮件的邮码，从拨码器读到的邮码的正常值为1、2、3、4、5，若是此5个数中的任一个，则红灯L2亮，电机M5运行，将邮件分拣至邮箱内，完后L2灭，L1亮，表示可以继续分拣邮件。
