一、工艺过程：
1、领用经清洗晾干、内腔涂上冷冻油且经检验合格机座及经清理检验合格的定子，
（已钻定位孔的定子）；
2、将定子入壳模抹干净放平，用专用吊具及螺杆将定子吊取放在入壳模上放正放
二、关键特性的检查与控制：
操作者按要求对关键特性进行自检并记录数据，并将每月的自检记合格率进行统计和分折。
第 1 页 共 2页
电机工艺文件
定子热套装配作业指导书
文件编号 版 本 号 第 C 版 修改状态第 0 次
编制
会签
审核
标准化
座，使机座上的止定螺孔对正定子上的定位孔，先插上插杆，拧紧止定螺母，此

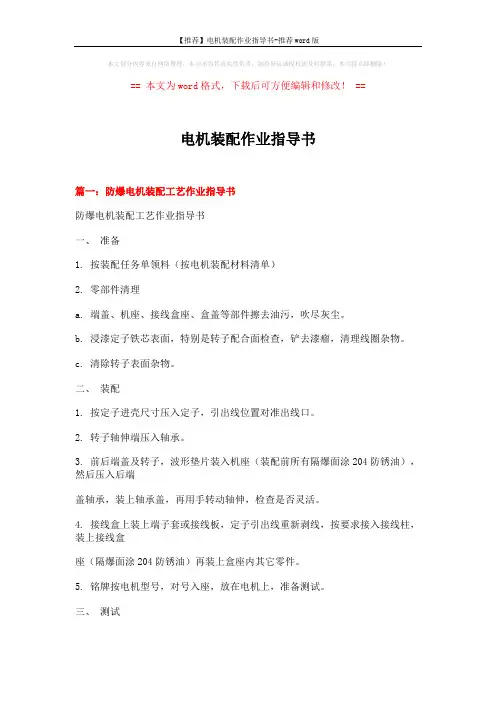

【推荐】电机装配作业指导书-推荐word版 (8页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电机装配作业指导书篇一：防爆电机装配工艺作业指导书防爆电机装配工艺作业指导书一、准备1. 按装配任务单领料（按电机装配材料清单）2. 零部件清理a. 端盖、机座、接线盒座、盒盖等部件擦去油污，吹尽灰尘。
b. 浸漆定子铁芯表面，特别是转子配合面检查，铲去漆瘤，清理线圈杂物。
c. 清除转子表面杂物。
二、装配1. 按定子进壳尺寸压入定子，引出线位置对准出线口。
2. 转子轴伸端压入轴承。
3. 前后端盖及转子，波形垫片装入机座（装配前所有隔爆面涂204防锈油），然后压入后端盖轴承，装上轴承盖，再用手转动轴伸，检查是否灵活。
4. 接线盒上装上端子套或接线板，定子引出线重新剥线，按要求接入接线柱，装上接线盒座（隔爆面涂204防锈油）再装上盒座内其它零件。
5. 铭牌按电机型号，对号入座，放在电机上，准备测试。
三、测试数据是否符合铭牌所对应电机规格的要求。
2. 测试合格后，盖上盒盖（贴上接线图），订上铭牌。
四、喷漆数据是否符合铭牌所对应电机规格的要求。
2. 铭牌处涂黄油，轴伸处加保护套，吊入喷漆架。
3. 按产品“油漆涂饰工艺守则”的要求进行喷漆。
风罩同时单独喷漆。
“Ex”标志及立式端盖凹处涂大红漆。
五、装风叶、风罩等电机待油漆干后，装上风叶，风罩及外接地螺丝，外接地标记，铭牌处擦清，轴伸处涂上防锈油，装上键套上轴套。
六、1. 每台电机接入试验台，先运行半小时后，逐台进行性能检测，做好测试记录，核对测试1. 每台电机接入试验台，先运行半小时后，逐台进行性能检测，做好测试记录，核对测试最终检验装上说明书，合格证，由检验员进行最终检验，检验合格后入库（需包装的包装后入库）。
定子下线工艺规程为了规范电动机定子下线工艺，提高电动机内在质量，特编制本工艺规程。
1. 下线前的准备及工具准备。

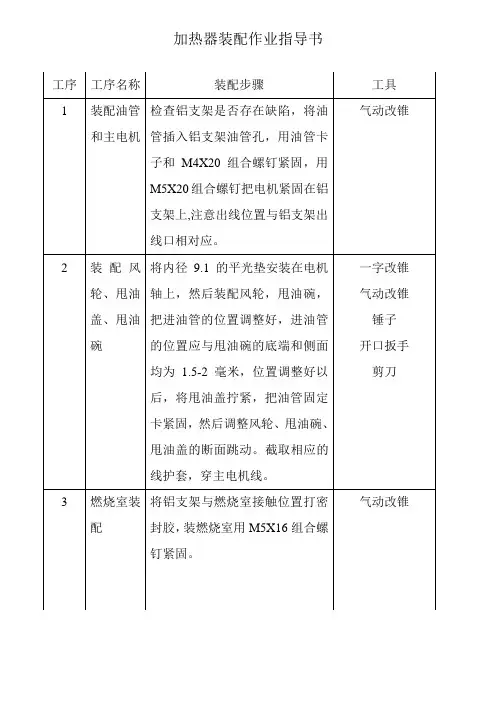

加热器装配作业指导书
