挂篮悬臂浇筑施工专项施工方案

挂篮悬臂浇筑施工专项施工方案

挂篮悬臂浇筑施工专项施工方案一、工程概况1.1工程简介本项目为某跨江大桥工程,桥梁全长3.2公里,主桥采用悬索桥结构,主桥跨度达到560米。

施工过程中,需采用挂篮悬臂浇筑法进行施工,确保工程质量和安全。

1.2施工部位本方案主要针对主桥悬臂浇筑施工部位,包括主梁、主塔、索塔等。

二、施工方法及工艺2.1挂篮悬臂浇筑法简介挂篮悬臂浇筑法是一种常用的桥梁施工方法,适用于大跨度、高难度桥梁的施工。

其主要原理是利用挂篮作为施工平台,从桥墩两侧对称悬臂浇筑,逐渐形成主梁。

2.2施工步骤2.2.1挂篮安装在桥墩两侧安装挂篮,挂篮主要由悬臂梁、行走系统、模板系统、混凝土浇筑系统等组成。

2.2.2预应力管道安装在挂篮内安装预应力管道,预应力管道用于穿过预应力钢绞线,实现桥梁的预应力施工。

2.2.3混凝土浇筑利用挂篮的混凝土浇筑系统,对称进行悬臂浇筑,每次浇筑长度为4米,浇筑完成后进行养护。

2.2.4预应力施加在混凝土达到设计强度后,进行预应力施加,确保桥梁结构的稳定。

2.2.5挂篮行走在完成一段悬臂浇筑后,挂篮向前行走4米,进行下一段的浇筑施工。

2.2.6施工循环三、施工组织及资源配置3.1施工组织3.1.1建立项目管理体系设立项目经理、项目副经理、项目总工程师等职务,明确各部门职责,确保项目顺利推进。

3.1.2施工班组配置根据施工任务,合理配置施工班组,包括模板工、混凝土工、钢筋工、电焊工等。

3.1.3安全管理制定安全管理措施,确保施工过程中人身安全和设备安全。

3.2资源配置3.2.1人力资源根据施工进度,合理配置施工人员,确保施工任务按时完成。

3.2.2物资资源提前采购混凝土、钢筋、预应力材料等物资,确保施工需求。

3.2.3设备资源配置适当数量的挂篮、混凝土搅拌车、泵车等设备,确保施工顺利进行。

四、施工安全及环保措施4.1施工安全4.1.1安全防护在施工现场设置安全防护设施,如安全网、防护栏等,确保施工人员安全。

挂篮法施工中的测量控制

 挂篮法施工中的测量控制

挂篮法施工中的测量控制挂篮法是一种常见的高层建筑施工方法,可以解决一些传统的施工方式无法达到的高楼建筑问题。

在挂篮法建筑中,测量控制是非常重要的一环,可以保证施工的精度和安全。

本文将对挂篮法施工中的测量控制进行详细的探讨。

一、挂篮法简介挂篮法是指在高层建筑施工中,利用吊篮和钢丝绳进行控制的一种建筑方法。

这种方法主要应用于高层建筑的幕墙、钢结构等工程。

挂篮法的优点是可以减少对建筑物的影响,同时可以大大提高施工效率和质量。

二、施工前的测量工作在挂篮法施工前,需要进行各种测量工作。

首先需要进行场地测量,确定建筑物的位置、高度等关键参数。

然后需要进行结构测量,确定各个构件的位置、尺寸和形状等。

最后需要进行工艺测量,确定各种施工工艺的具体执行方式。

三、测量控制的方法在挂篮法施工中,测量控制主要包括三种方法:全站仪测量、测头测量和激光测量。

不同的方法适用于不同的场景,具体可以根据实际情况来选择。

全站仪测量是最常见的一种测量方法,可用于测量建筑物的高度、角度、长度等数据。

同时,它也可以实现远程控制和数据传输,大大提高施工效率。

测头测量是一种高精度的测量方法,适用于对组合构件的测量控制。

相较于全站仪,它可以更精确地测量到各种构件的尺寸和位置。

但是由于其测量范围有限,需要在实际施工中根据需要进行选择。

激光测量是一种非常灵活的测量方法,可以在不同的施工场景中应用。

它可以快速测量建筑物的高度、角度等参数,并且可以进行自动控制和数据传输。

但是由于其适用范围有限,需要在实际使用中根据需要进行选择。

四、测量控制中的关键环节在挂篮法施工中,测量控制是非常关键的环节。

其中最重要的一环是标准控制。

标准控制是指建筑物的参考点,其位置和高度需要和实际施工场景中的参考点相同。

只有通过标准控制,才能保证施工的精度和安全。

此外,还需要对于各种构件进行控制,以保证各个构件的位置和尺寸符合设计要求。

为了保证测量数据的准确性,需要对测量仪器进行精度校验,并对数据进行处理。

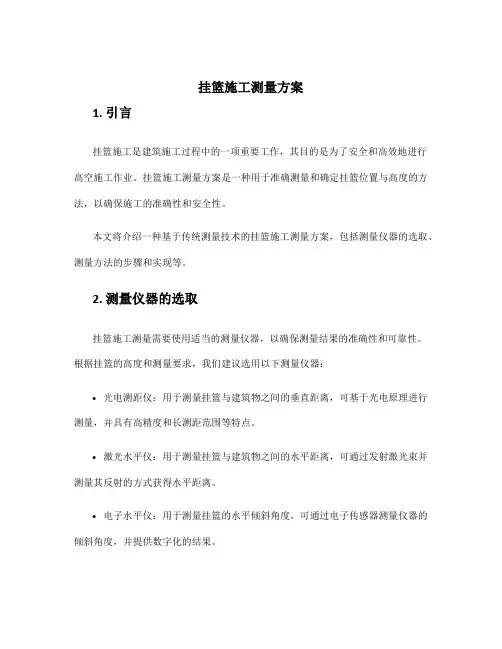

挂篮施工测量方案

挂篮施工测量方案

挂篮施工测量方案1. 引言挂篮施工是建筑施工过程中的一项重要工作,其目的是为了安全和高效地进行高空施工作业。

挂篮施工测量方案是一种用于准确测量和确定挂篮位置与高度的方法,以确保施工的准确性和安全性。

本文将介绍一种基于传统测量技术的挂篮施工测量方案,包括测量仪器的选取、测量方法的步骤和实现等。

2. 测量仪器的选取挂篮施工测量需要使用适当的测量仪器,以确保测量结果的准确性和可靠性。

根据挂篮的高度和测量要求,我们建议选用以下测量仪器:•光电测距仪:用于测量挂篮与建筑物之间的垂直距离,可基于光电原理进行测量,并具有高精度和长测距范围等特点。

•激光水平仪:用于测量挂篮与建筑物之间的水平距离,可通过发射激光束并测量其反射的方式获得水平距离。

•电子水平仪:用于测量挂篮的水平倾斜角度,可通过电子传感器测量仪器的倾斜角度,并提供数字化的结果。

3. 测量方法的步骤和实现基于选定的测量仪器,我们可以采用以下步骤和实现方法来进行挂篮施工的测量:步骤一:确定挂篮的测量点首先需要确定挂篮的测量点,通常可以选择建筑物底部和挂篮顶部作为测量的参考点。

步骤二:测量垂直距离使用光电测距仪,将测距仪置于建筑物底部和挂篮顶部的位置上,按下测量按钮进行测量,记录下垂直距离。

步骤三:测量水平距离在已测量的垂直距离上,使用激光水平仪,将仪器对准建筑物底部和挂篮顶部的位置,发射激光束并测量其反射,获得水平距离。

步骤四:测量水平倾斜角度使用电子水平仪,将仪器安装在挂篮上并校准,记录下水平倾斜角度。

步骤五:计算和确定挂篮位置与高度根据已测量的垂直距离、水平距离和倾斜角度,可以通过三角函数的计算方法来确定挂篮的位置与高度。

4. 测量结果的评估与控制在进行挂篮施工测量后,必须对测量结果进行评估和控制,以确保施工的准确性和安全性。

评估测量结果的准确性可以通过与其他独立的测量方法进行对比来实现,例如使用全站仪进行测量,然后与挂篮施工测量结果进行比较。

控制测量结果的准确性可以通过组织专业人员进行定期的巡视和验证来实现,以确保测量仪器的工作状态和测量结果的准确性。

挂篮施工测量要点

挂篮施工测量要点

挂篮施工测量要点1、首先0#块上的点,要保证精度要求,和大的控制网联测,高程只能用三角高程法完成,必须要和其他点联测,至少2个,其中一个是地面点,往返测按照四等水准要求;另一个是对向合拢的挂蓝0#块点联测。

在0#块打前,要求现场埋3块钢板,一块埋大致在整个0#块的中间里程为43#墩的中,偏距也为中的位置。

另外2块要和第一块里程差不多,偏距距桥轴线5米左右的位置,在中间点做完静态后,利用全站仪分别在其他2块钢板上做点。

中间点做静态一定要赶在没有安装挂篮前做,因为挂篮有4米多高,会影响静态的效果。

2、底板高程点,一般做在0号块门洞处。

利用悬尺法,从挂篮2侧分别导下去,复核到一起,在复核过程中达到四等水准要求。

3、在2#块之前通过,对向合拢段上的控制点上,做一级导线到底板门洞上,做点一般在门洞底中间,利于架仪器,一般在桥轴线上选点。

门洞点做底板轴线控制,可控制的范围为不超过2门洞之间距离的1倍以内(假设门洞2个点一个设站一个作为定向点)。

4、控制底板可通过套箱上的控制点进行平面位置的控制,套箱上控制点只能控制一个方向,若方便的话先期可以到对向挂篮的套箱上进行控制。

若不方便,方案一:利用两侧可以在套箱上的点,导一个点在已经浇注好的底板上。

然后从做闭合导线,加密控制。

方案二:例如43#墩西侧,可以充分利用42#墩,在42#墩顶做一个点来控制这段挂蓝的西侧。

东侧可用从PT04(45#)导上来的点控制。

是否可以利用42#墩顶点导一个点到0#快中间即人洞下去的地方通过后视42#墩身方位角来做东西侧的地板控制?有待进一步的检验5、顶板控制。

利用顶板0#块的3个点进行控制。

在挂篮往外走到一定时候就会看到岸上的某一个点,比如说是S310点。

这时候可以利用前几块从腹板到边的固定距离,直接利用中间的点,来控制腹板是否垂直。

(没有说明白)比如说,以前看不到S310的时候利用2边的点控制腹板偏距为4.25、-4.25来确定腹板是否垂直底板,现在可以直接从腹板理论4.25的点拉一个3.51出来,利用全站仪测那个点是否是偏距为8.5来控制腹板位置。

挂篮悬臂浇筑施工方案及流程

挂篮悬臂浇筑施工方案及流程

挂篮悬臂浇筑施工方案及流程1. 概述哎呀,建筑工地上可真是热火朝天啊,今天咱们来聊聊挂篮悬臂浇筑这个话题。

说到浇筑,大家可能会想到水泥和钢筋,没错,这就是我们今天的主角!挂篮悬臂浇筑施工,听起来高大上,其实就是在特定的条件下,用一种聪明的方式来完成建筑的浇筑,能省时又省力,真是一举两得。

1.1 什么是挂篮悬臂浇筑?简单来说,挂篮就是一个特别的支架,能把混凝土浇筑的工作“挂”在空中。

它像是个小飞侠,能在半空中完成施工,不需要支撑在地上,省去了不少麻烦。

而悬臂嘛,就是从结构的某一端伸出来,形成一种悬空的效果。

想象一下,就像一根长长的竹竿,从桥边伸出,给我们搭建了一个“舞台”,这样我们就能在空中自在地作业了。

1.2 为什么要用挂篮悬臂浇筑?那么,为什么偏偏要选择这种方式呢?哎,原因可多了。

首先,它能大幅度提高工作效率,毕竟在空中施工可不是人人都能做到的,大家都知道,能省力就得省啊!其次,这种施工方式还能保证混凝土的质量,减少了外部环境对浇筑的影响。

最后,它还能让施工空间变得更加灵活,真是一箭双雕。

2. 施工准备在开始施工之前,准备工作可不能马虎!俗话说,磨刀不误砍柴工,咱们得做好充分的准备,才能事半功倍。

2.1 材料准备首先,材料准备得当是关键。

水泥、沙子、石子,这些可都是重中之重,没它们可不行。

再来,钢筋也得提前加工好,确保每根钢筋的长度、弯曲度都符合标准。

最后,混凝土搅拌机、吊车这些“大块头”设备也要提前到位,确保它们能顺利运转。

2.2 工具与人员安排除了材料,咱们的工具也得准备齐全。

比如说,测量仪器、吊装设备、保护用具等等,缺一不可。

同时,施工人员也要提前到位,分工明确。

谁负责监测,谁负责浇筑,谁负责安全,大家得心里有数,这样才能把活干得漂漂亮亮的。

3. 施工流程接下来,咱们进入最激动人心的环节,施工流程!这一过程可要小心翼翼,马虎不得。

3.1 挂篮安装首先,得把挂篮安装到位。

这可是个技术活,稍不留神就可能“掉链子”。

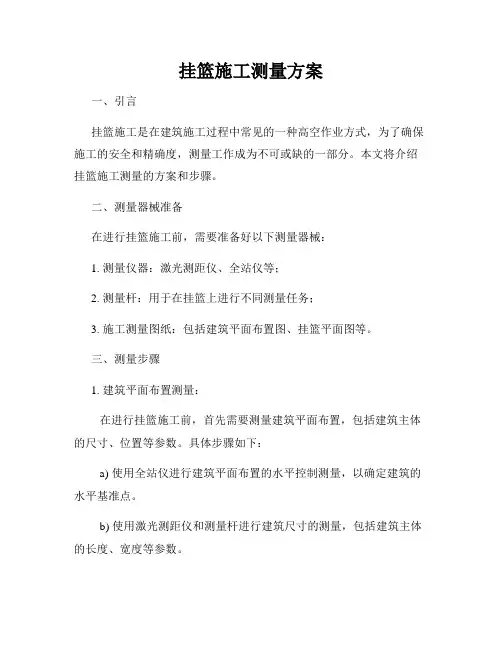

挂篮施工测量方案

挂篮施工测量方案

挂篮施工测量方案一、引言挂篮施工是在建筑施工过程中常见的一种高空作业方式,为了确保施工的安全和精确度,测量工作成为不可或缺的一部分。

本文将介绍挂篮施工测量的方案和步骤。

二、测量器械准备在进行挂篮施工前,需要准备好以下测量器械:1. 测量仪器:激光测距仪、全站仪等;2. 测量杆:用于在挂篮上进行不同测量任务;3. 施工测量图纸:包括建筑平面布置图、挂篮平面图等。

三、测量步骤1. 建筑平面布置测量:在进行挂篮施工前,首先需要测量建筑平面布置,包括建筑主体的尺寸、位置等参数。

具体步骤如下:a) 使用全站仪进行建筑平面布置的水平控制测量,以确定建筑的水平基准点。

b) 使用激光测距仪和测量杆进行建筑尺寸的测量,包括建筑主体的长度、宽度等参数。

c) 根据测量结果,绘制建筑平面布置图,用于后续挂篮施工的定位和调整。

2. 挂篮平面布置测量:在挂篮施工过程中,需要精确测量挂篮的位置和高度,以确保其安全稳定。

具体步骤如下:a) 使用全站仪进行挂篮平面布置的水平控制测量,以确定挂篮的水平基准点。

b) 使用激光测距仪和测量杆进行挂篮位置的测量,包括挂篮距离建筑物的水平距离、挂篮距离地面的高度等参数。

c) 根据测量结果,绘制挂篮平面图,用于挂篮的准确定位和调整。

3. 其他测量任务:在挂篮施工过程中,可能还涉及到其他测量任务,如垂直度测量、挂篮倾斜度测量等。

具体测量步骤可根据实际情况进行设计,并记录测量数据和结果。

四、测量数据处理与分析在完成挂篮施工测量任务后,需要对测量数据进行处理和分析,以获得最终的测量结果。

具体步骤如下:1. 数据录入与整理:将测量仪器所获得的数据录入电脑,进行数据整理和分类。

2. 数据处理与分析:使用专业的测量软件或计算工具,对测量数据进行处理和分析,包括计算测量误差、确定测量结果的准确性等。

3. 生成报告与记录:根据测量数据的处理结果,生成测量报告和记录,包括测量任务的描述、测量结果的分析和评估等。

挂篮悬浇工程施工方案

挂篮悬浇工程施工方案

挂篮悬浇工程施工方案一、施工前的准备工作1、制定施工计划:在进行挂篮悬浇工程之前,必须制定详细的施工计划,其中包括吊篮的悬挂位置、吊篮的数量和布置方式、作业人员的分工及安全措施等内容。

2、材料准备:根据施工计划,需要提前准备好悬挂吊篮、混凝土、脱模剂、钢筋、木模板等施工材料。

3、安全措施:在施工前,必须对施工现场进行全面的安全检查,确保设备良好、操作规范并制定相应的安全措施。

二、悬挂吊篮的安装和调试1、吊篮的悬挂位置:吊篮的悬挂位置需根据具体的混凝土浇筑位置进行确定,有必要与工地设计人员进行充分的沟通和协商,确保吊篮的悬挂位置符合设计要求。

2、吊篮的数量和布置方式:根据施工计划,确定吊篮的数量和布置方式,同时要充分考虑混凝土的浇筑高度和工程进度等因素。

3、安全检查和调试:在悬挂吊篮之前,需要对吊篮进行全面的检查,确保吊篮的安全性,同时需要对吊篮进行调试,检查吊篮的升降、悬挂和稳定性等功能是否正常。

三、混凝土浇筑1、混凝土的搅拌和运输:在悬挂吊篮准备就绪之后,需要对混凝土进行搅拌和运输,确保混凝土的质量和浇筑的连续性。

2、脱模剂的处理:在进行混凝土浇筑之前,需要对模板进行处理,喷涂脱模剂以确保浇筑后的混凝土易于拆模。

3、浇筑作业:在进行混凝土浇筑时,需要根据设计要求及施工计划,控制浇筑速度、厚度和质量,确保浇筑的一致性和均匀性。

4、后续处理:在混凝土浇筑完成后,需要及时进行后续处理,如养护、拆模和系统检查等工作。

四、安全措施1、设备安全:在悬挂吊篮进行工作时,必须做好设备的安全保护工作,确保吊篮的稳定性和安全性。

2、作业人员安全:需要对作业人员进行培训,确保其具备必要的技能和安全意识,加强对作业人员的安全管理和监督。

3、防范措施:在进行挂篮悬浇工程时,需要加强对风、雨等自然灾害的预防,并采取有效的安全措施。

4、应急预案:在悬挂吊篮进行工作时,必须制定详细的应急预案,确保在突发情况下能够及时处理和应对。

悬浇挂篮施工中的测量控制

悬浇挂篮施工中的测量控制

A5标施工测量方案(一)、工程概况林海高等级公路大丰段A5标起点桩号K190+700,终点桩号K192+500,全长 1.8km。

桥梁部分全长596.2m,起点桩号K191+311.421m,终点桩号K191+907.621m,主桥跨大丰港疏港航道,跨径组合为:左幅(48.92+75+44.84)m,右幅(44.84+75+48.92)m,采用悬浇挂篮施工,现浇变截面混凝土箱梁,共分为10个块件。

引桥为混凝土预制箱梁,跨径为14×30m。

(二)、施工测量施工测量严格按照设计图纸规定控制,并按照《公路桥梁施工技术规范》(JTJ041-2000)等有关规定的要求从严控制,达到应有的质量和精度。

为保证桥梁合拢精度,并使成桥线形与设计线形的相吻合,在施工过程中将成立专门的监控小组进行线形监控测量。

一、测量人员、设备及管理1、测量人员、设备本工程中将派具有丰富经验的测量工程师和测量员(见下表)。

配备计算机、全站仪、水准仪等高精度测量仪器。

2、测量管理拟在本工程中建立严格的测量→校核→复核→报监理工程师审核的三级检验管理制度,为此,项目部将采取如下措施:(1)由项目总工程师负责,项目经理部内部建立完整的测设方案拟定→数据计算与复核→现场测设数据的计算机模拟放样→现场测量→测设数据复核→报监理工程师审核程序。

(2)与设计、监理单位及业主密切联系,施工前对设计院提供的控制点按要求复核并及时办理交接手续外,平时应定期对各控制点复测,并将复测结果上报监理工程师。

(3)工程控制网及工程各部位的施测结果,必须在上报监理工程师并得到批复方可进行下一道工序。

(4)按规定时间及频率进行仪器标定,加强测量人员的思想作风与技术培训工作,保证定岗人员的稳定,防止出现人员更替造成的交接疏漏。

(5)建立计算机管理的工程测量数据库,实行数据共享。

二、施工控制网的复测与加密施工前组织相关人员进行导线点复测,复测结果复核规范要求,并经监理工程师批准后投入使用;同时根据实际需要进行控制网加密。

挂篮悬浇施工方案

挂篮悬浇施工方案

挂篮悬浇施工方案一、工程概况与目标本项目涉及挂篮悬浇施工,工程地点位于[地点名称],主要结构类型为[结构类型]。

施工目标为确保结构稳定、安全,同时达到预期的工程质量标准,实现工程进度的高效推进。

二、挂篮设计与选材挂篮作为悬浇施工的核心设备,其设计应考虑到结构的安全性、稳定性和施工效率。

选材上,优先选择高强度、轻质、耐腐蚀的材料,如高强钢和铝合金等。

同时,挂篮设计应满足施工现场的具体要求和条件,确保施工过程中的稳定性和可操作性。

三、悬浇施工工艺悬浇施工工艺包括模板安装、钢筋骨架搭建、混凝土浇筑、挂篮移动等步骤。

施工过程中,需确保模板的平整度、钢筋骨架的稳固性、混凝土的均匀性和密实性。

同时,挂篮的移动应严格按照设计要求进行,确保施工安全和质量。

四、施工安全措施为确保施工安全,需制定详细的施工安全措施。

包括但不限于:设置安全警示标志、安装防护网、进行施工人员安全培训、定期进行安全检查等。

同时,施工现场应配备专业的安全管理人员,负责监督施工安全措施的落实情况。

五、质量控制与检测质量控制是确保工程质量的关键环节。

在施工过程中,应建立完善的质量检测体系,对原材料、施工工艺、结构质量等进行全面检测。

发现问题应及时处理,确保工程质量符合设计要求。

六、施工进度计划施工进度计划是指导施工的重要文件。

需根据工程实际情况,制定合理的施工进度计划,明确各阶段的目标和任务。

同时,施工过程中应加强进度监控,确保施工进度按计划进行。

七、资源配置与调度资源配置与调度是保障施工顺利进行的关键。

需根据施工进度计划,提前规划和调配所需的人力、物力、财力等资源。

同时,施工过程中应加强资源使用的监控和管理,确保资源的有效利用和节约。

八、应急预案与措施为应对施工过程中可能出现的突发事件,需制定详细的应急预案和措施。

包括但不限于:突发事件报告流程、人员疏散与救援、设备故障处理、施工现场卫生防疫等。

同时,应定期进行应急演练和培训,提高应对突发事件的能力。

悬臂挂篮现浇连续箱梁施工测量技术

悬臂挂篮现浇连续箱梁施工测量技术

悬臂挂篮现浇连续箱梁施工测量技术摘要;本文从为保证悬臂挂篮连续梁施工线形及高程控制的目的为依据,根据线形及高程的控制原理出发,采用布设控制点,利用三角原理对模板安装位置进行调整,利用仪器测设来控制线形,进而通过设置水准点来控制高程,通过现场具体实施程序进而阐述了悬臂挂篮现浇连续梁施工中如何对线形及梁面、梁底高程的控制。

关键词悬臂挂篮施工测量技术1 、(32m+48m+32m)连续梁及其施工概况金鼎站特大桥共有两联(32m+48m+32m)连续梁,施工墩号为:33#~36#墩,起止里程为DK92+362.97~DK92+476.17;38#~41#墩,起止里程为DK92+541.57~DK92+654.77。

设计梁型为单箱单室,全长113m,单跨最大48m。

全桥共分31个梁段,中支点0号梁段长度8.0m,一般梁段长度分成3.0m、3.5m和4.0m,合拢段长2.0m,边跨直线段及合拢段共长9.5m,最大悬臂浇筑块重894.4KN。

2、控制目的为了控制悬臂挂篮连续梁段在施工中的线形及高程的变化情况,给施工过程提供准确的数据,同时,也为该连续梁的最终验收提供可靠资料。

桥梁最终结构的形成是一个漫长而复杂的过程,而且施工期间桥梁结构体系也随着施工阶段的不同而不断变化。

施工过程中因为各种因素导致的实际状态和理想的目标存在一定的偏差,这种偏差如果不及时加以识别和调整,累积到一定程度后将对施工过程中的结构可靠度和安全带来严重的影响,并导致成桥结构状态偏离设计要求:而且一旦出现线形误差,该误差将永远存在。

为此,就必须进行施工过程的控制,并在施工过程中对施工检测的成果进行分析,预测和调整后续工序的标高,使其在允许范围内。

并确保施工过程中的结构的可靠性和安全,确保连续梁合拢精度和体系转换的顺利进行,最终使成桥的桥面线形符合设计要求。

目的见指南,内容是模板调整,梁面梁底标高控制。

3、控制原理3.1线形控制原理布设三个控制点,利用三角形原理对模板安装位置进行调整,使点位与模板之间的距离近似于精确位置后,即可用全站仪放测出精确点位,保证连续梁段的线形。

兰新挂篮悬浇施工测量方案

兰新挂篮悬浇施工测量方案

兰新挂篮悬浇施工测量方案一、概述挂篮悬浇是一种常见的大型建筑施工方式,用于高层建筑的混凝土浇筑。

正确的测量是挂篮悬浇施工的重要环节,对保证施工质量和安全具有重要影响。

本方案旨在确保兰新挂篮悬浇施工测量工作的准确性和可靠性。

二、测量任务1.挂篮边界:测量挂篮的长度、宽度和高度,确定挂篮的边界。

2.悬挂高度:测量挂篮悬挂的高度,确保挂篮与施工面的距离满足要求。

3.浇筑高度:测量混凝土浇筑的高度,包括柱子、墙体和楼板等位置。

4.楼板水平度:测量楼板的水平度,保证楼板施工的平整度和稳定性。

5.挂篮倾斜度:测量挂篮倾斜度,保证挂篮施工的安全性。

三、测量方法1.挂篮边界:在挂篮四角设置定位杆,并测量杆的高度,然后使用水平仪、测量尺和直尺等工具测量挂篮的长度、宽度和高度,确保挂篮的边界准确。

2.悬挂高度:使用激光测距仪或全站仪,从施工面测量到挂篮的高度,确保挂篮与施工面的距离满足要求。

3.浇筑高度:使用水准仪或全站仪,测量混凝土浇筑的高度,包括柱子、墙体和楼板等位置,确保浇筑高度符合设计要求。

4.楼板水平度:使用水准仪和测量尺,测量楼板的水平度,保证楼板施工的平整度和稳定性。

5.挂篮倾斜度:使用测斜仪,测量挂篮的倾斜度,保证挂篮施工的安全性。

四、测量设备1.水平仪:用于测量挂篮边界和楼板水平度。

2.测量尺:用于测量挂篮长度和宽度。

3.直尺:用于测量挂篮高度和倾斜度。

4.激光测距仪或全站仪:用于测量悬挂高度和浇筑高度。

5.水准仪:用于测量浇筑高度和楼板水平度。

6.测斜仪:用于测量挂篮的倾斜度。

五、测量流程1.根据测量任务和测量方法,确定所需的测量设备和工具,并进行校准。

2.在施工现场设置定位杆和基准点,确定测量的起始和终止位置。

3.开始测量挂篮边界,使用水平仪、测量尺和直尺等工具进行测量,并记录测量结果。

4.进行悬挂高度的测量,使用激光测距仪或全站仪进行测量,并记录测量结果。

5.进行浇筑高度的测量,使用水准仪或全站仪进行测量,并记录测量结果。

挂篮悬浇工程施工方案

挂篮悬浇工程施工方案

一、工程概况本工程为某特大桥主桥上部结构施工,采用挂篮悬浇法进行施工。

主桥跨径组合为40m、70m、70m、40m,为变截面连续梁,单箱双室设计。

箱梁高度按照2次抛物线变化,主墩墩顶箱室高度4.2m,跨中2m。

主桥半跨按11段梁设计,其中0#、1#梁段为支架现浇段,2#~9#采用悬臂挂篮施工,10#梁段为合龙段,11#梁段为边跨支架现浇段。

主桥连续梁设有2%的横坡,该横坡由箱梁顶板倾斜而成,箱梁底板平置。

连续梁顶板标高基本一致,无明显纵坡;通过改变梁高和箱梁底板厚度来实现线型的变化。

二、施工工艺及流程1. 施工工艺(1)支架现浇:0#、1#梁段采用支架现浇施工,确保基础和支架的稳定。

(2)挂篮悬浇:2#~9#梁段采用挂篮悬浇施工,包括挂篮组装、张拉、浇筑、养护等工序。

(3)合龙段施工:10#梁段为合龙段,采用挂篮悬浇施工,并在合龙后进行体系转换。

(4)边跨支架现浇:11#梁段为边跨支架现浇段,采用支架现浇施工。

2. 施工流程(1)施工准备:进行施工组织设计、技术交底、材料设备准备、人员培训等。

(2)基础及支架施工:完成主墩基础施工,搭建支架。

(3)0#、1#梁段支架现浇:完成0#、1#梁段支架现浇施工。

(4)挂篮悬浇施工:完成2#~9#梁段挂篮悬浇施工。

(5)合龙段施工:完成10#梁段合龙段施工。

(6)体系转换:完成体系转换,确保桥梁整体稳定性。

(7)边跨支架现浇:完成11#梁段边跨支架现浇施工。

三、挂篮设计及施工要点1. 挂篮设计(1)主构架:采用桁架结构,确保结构强度和稳定性。

(2)行走及锚固装置:采用行走轮和锚固装置,实现挂篮的行走和锚固。

(3)底模架:采用可调节底模,适应不同梁段高度变化。

(4)内外侧模板:采用钢模板,确保混凝土成型质量。

(5)吊挂系统:采用吊挂装置,确保模板和钢筋的稳定。

2. 施工要点(1)挂篮组装:严格按照设计图纸进行组装,确保结构尺寸和精度。

(2)张拉:根据设计要求进行张拉,确保预应力混凝土的质量。

挂篮悬浇施工测量控制原理与技术

挂篮悬浇施工测量控制原理与技术

挂篮悬浇施工测量控制原理与技术概述挂篮悬浇施工是一种新型的施工方式,可以在高层建筑物的施工过程中应用。

它主要通过高空悬挂的篮子进行混凝土、砖块等材料的运输和施工。

由于该施工方式的特殊性,需要对测量和控制进行严格的技术要求。

本文将介绍挂篮悬浇施工测量控制的原理和技术,希望能够对相关人员有所帮助。

测量原理在挂篮悬浇施工中,需要进行的主要测量包括以下三个方面:悬挂索长度的测量为保证篮子的平衡和稳定,悬挂索长度的测量是非常重要的。

通常采用激光仪器和水平仪器进行测量。

使用激光仪器时,首先需要在地面上进行基准线的设置,并将激光照射到篮子悬挂点,然后在篮子所在位置的铁框架上设置控制点,进行悬挂索长度的测量。

使用水平仪器时,需要根据篮子的悬挂点、固定点和控制点之间的距离,计算出悬挂索的长度。

篮子位置的测量在施工过程中,需要不断地调整篮子的位置,以便保证混凝土均匀地浇注。

通常采用全站仪进行篮子位置的测量。

将全站仪放置在地面上,并将望远镜对准篮子,记录下角度和距离,然后通过三角函数计算出篮子的水平位置和高度。

篮子倾斜角度的测量篮子的倾斜角度对混凝土的浇注质量有着重要的影响。

通常采用倾斜仪进行测量。

倾斜仪是一种可便于安装的仪器,在篮子中央位置安装倾斜仪即可测量篮子的侧倾角和前倾角。

控制技术在挂篮悬浇施工中,需要进行的主要控制包括以下几个方面:悬挂索长度的控制悬挂索长度的控制是保证篮子平衡和稳定的重要措施。

一般采用电动卷扬机和机械调节锁定器进行控制。

当篮子出现倾斜时,电动卷扬机会自动启动,将篮子升起或降低一定高度以恢复平衡。

机械调节锁定器则会在篮子受到外力的作用下阻止其进一步倾斜。

篮子位置的控制在混凝土浇注过程中,需要不断调整篮子的位置,以便均匀浇注混凝土。

为此,可采用电动卷扬机和人工力量配合进行控制。

当篮子位置出现偏差时,电动卷扬机会自动启动,将篮子移动到正确位置。

此外,还需要在屋顶设置工人,通过手动操作扭动吊环,调整篮子的位置。

挂篮悬臂浇筑箱梁施工施工技术方案

挂篮悬臂浇筑箱梁施工施工技术方案

“挂篮悬臂浇筑箱梁施工施工技术方案”一、工程概述本工程为某高速公路桥梁工程,桥梁全长3.2公里,共计10跨,每跨跨度为32米。

箱梁采用挂篮悬臂浇筑法施工,工程量为1000榀箱梁。

为确保工程顺利进行,降低施工风险,提高施工质量,特制定本施工技术方案。

二、施工前准备1.技术准备:组织施工队伍进行技术培训,确保施工人员熟悉挂篮悬臂浇筑法施工工艺及操作要点。

2.材料准备:提前采购优质钢材、水泥、砂石等原材料,确保材料质量符合工程要求。

3.设备准备:检查挂篮、模板、钢筋笼等施工设备,确保设备性能良好。

4.场地准备:平整施工现场,设置安全防护设施,确保施工顺利进行。

三、施工工艺流程1.搭设支架:根据桥梁设计图纸,在施工现场搭设支架,支架高度需满足箱梁浇筑高度要求。

2.安装模板:在支架上安装模板,模板尺寸应与箱梁尺寸相符,确保箱梁浇筑成型。

3.绑扎钢筋:按照设计图纸,绑扎箱梁钢筋,确保钢筋间距、直径等参数符合要求。

4.安装挂篮:将挂篮安装在支架上,挂篮内安装模板,调整挂篮位置,使其与箱梁轴线重合。

5.浇筑混凝土:采用泵送混凝土浇筑箱梁,确保混凝土浇筑密实、平整。

6.养护混凝土:在混凝土浇筑完成后,及时进行养护,确保混凝土强度达到设计要求。

7.拆除模板:混凝土强度达到设计要求后,拆除模板,进行下一道工序施工。

8.张拉预应力:按照设计要求,对箱梁进行预应力张拉,确保预应力钢筋受力均匀。

9.灌注封锚混凝土:在预应力张拉完成后,及时灌注封锚混凝土,确保预应力钢筋锚固。

10.拆除支架:箱梁施工完成后,拆除支架,进行桥梁上部结构施工。

四、施工质量控制1.严格原材料检测:对进场原材料进行全面检测,确保原材料质量符合工程要求。

2.强化过程控制:加强施工现场管理,严格按照施工工艺流程进行施工,确保施工质量。

3.检查验收:对每道工序进行验收,确保施工质量达到设计要求。

4.安全管理:加强施工现场安全管理,严格遵守安全规定,确保施工安全。

挂篮悬浇施工测量控制

挂篮悬浇施工测量控制

挂篮悬浇施工测量控制摘要:本文主要介绍龙湾涌大桥挂篮预压、悬浇过程中的测量、监控方法。

关键词:挂篮悬浇测量控制Abstract: This paper mainly introduces the chung bay bridge hanging basket preloading, suspended in the process of water measure, monitor method.Key words: hanging basket poured, measurement control suspension1、工程概况龙湾涌大桥全桥分左右两半幅,桥梁起讫桩号K17+495.72~K18+231.28,为全长735.56米,主桥上部结构为45m+80m+45m预应力混凝土变截面连续箱梁(底面为抛物线)。

主桥平面位于直线段内,纵坡为2.038%。

下部结构为钻孔灌注桩基础、薄壁墩。

2、测量控制网布设进场时,设计院的控制点(坐标系为80西安坐标系,高程基准为85国家高程)交桩后,项目部采用徕卡TC802全站仪和NA2水准仪对整个控制网进行复测,在各项测量指标均满足规范规定要求后,根据现场的实际需要布设桥梁三角网,桥梁三角网如下图:三角控制网的目的是利用三角网点与点良好的通视效果准确控制好桥梁结构物的平面位置,由于三角网对点与点之间的通视情况要求比较高,即使是施工原因造成控制点破坏也能利用其他两个控制点恢复第三个点,所以在控制方面能得心应手。

3、挂篮预压测量控制与施工预拱度值的确定3.1预压目的:主要获得挂篮施工箱梁底板预拱度值,同时检验挂蓝的安全性。

在挂篮施工中,钢筋混凝土、内外模板等荷载将使得挂篮产生一定的变形。

准确模拟实际荷载状况,对挂篮施工进行模拟,检测出各构件的变形。

根据检测结果推算出挂篮在不同荷载状况下的挠度,以便准确设置各节段底篮模板的预拱度值,保证大桥设计线形。

3.2预压方案的确定目前工程上常用的挂篮预压检验方法大概有以下几种:砂袋堆载预压、水箱加载预压、砼块等其他重物堆载预压以及反力架预压。

挂篮法施工中的测量控制

挂篮法施工中的测量控制

挂篮法施工中的测量控制孙治军费立伟挂篮法施工目前已成为公路桥梁施工中大跨度桥梁施工所采用的越来越成熟的工艺,其具有不阻碍桥下正常交通和建成后线形流畅、美观等优点;但如果施工中测量控制不好,将出现线形不顺,衔接错台及合拢轴线错位、标高相差较大等缺陷,不但影响工程质量,也会给工程留下永久性的缺陷,所以测量控制在挂篮法施工中具有非常重要的作用。

现以苏虞张一级公路Z1标张家港大桥挂篮悬浇为例,对挂篮法施工中的0#块、悬浇块件及现浇块的平面、高程测量控制进行论述。

首先在挂蓝施工前对导线控制点进行复测,对引测的水准点进行联测,为挂蓝施工提供精确的平面、高程控制依据。

一、0#块施工的测量控制:0#块是挂篮悬浇的起点,是控制挂篮平面和高程的重要部位,因此0#块的高程和轴线控制是挂篮施工的关键控制点。

1.平面控制0#块支架搭设完成后,在支架顶部采用全站仪进行精确定位,依据放样的中点铺设支撑型钢并焊接牢固,然后安装底模,在底模上提前量出中心点,并用全站仪进行跟踪放样、调整,使模板中心与所放轴线重合。

轴线放样后,应进行认真校核,确保轴线准确无误后,方可进行下道工序施工。

侧模根据底模走向布置,并应严格控制侧模垂直度和高度。

在砼浇注前应放上0#块两侧中心点,校核桥面上口宽度,保证轴线不变形。

2.高程控制⑴、施工前应根据0#块底标高、支架高度严格推算支架底标高,并测量准确,采取措施调平。

0#块在支架、底模安装完成后,在底板上纵向等距布设4个测量控制断面,每个断面横向布设3个测量控制点,并做好标记(见图1测量断面及控制点布设图),测出相应控制点的标高H1,然后用砂袋均匀对称堆放在模板上进行模拟加载,加载重量为0#节段的重量加侧模、内模重量,施工时一般取0#块重量的1.2倍。

加载应分级进行,一般按20%G (G 为预压加载重量)为一级,并在每级加载完成后,测量相应控制点高程,在全部荷载加设完成后,在刚开始的12小时内每隔1小时对布设的控制点进行观测一次,并认真做好观测记录,在以后随着沉降的逐步趋于稳定可以逐步延长观测时间;当经过连续24小时观测各控制点高程不再沉降,即视为预压稳定。

挂篮悬臂浇筑施工方案

挂篮悬臂浇筑施工方案

挂篮悬臂浇筑施工方案1. 引言挂篮悬臂浇筑是一种常见的高空施工方法,广泛应用于建筑、桥梁和其他工程的悬臂浇筑过程中。

本文将介绍挂篮悬臂浇筑的施工方案,包括施工准备、操作流程、安全措施等内容,以确保施工顺利进行。

2. 施工准备在进行挂篮悬臂浇筑施工之前,必须进行全面而详细的施工准备工作,确保施工过程中的安全与顺利进行。

以下是进行施工准备的步骤:2.1 现场勘察在挂篮悬臂浇筑施工之前,需要进行现场勘察,了解地形、建筑结构、施工环境等情况。

并且根据工程要求获得相关的浇筑标高、转轴尺寸等参数。

2.2 资料准备根据施工计划和项目需求,准备好挂篮悬臂浇筑的施工技术资料和文件,包括设计图纸、技术文件、操作规程等。

2.3 人员组织与培训组织专业的施工人员进行挂篮悬臂浇筑施工,确保人员具备必要的技术能力和安全意识。

同时进行安全培训,提高施工人员的应急处理能力。

3. 操作流程挂篮悬臂浇筑施工的操作流程如下:3.1 架设挂篮在施工现场,根据设计要求搭建挂篮的支撑结构。

确保挂篮的稳定性和可靠性,以保证施工过程中的安全。

3.2 安装与调试安装并调试挂篮的起重机构、运输机构和悬挂机构,确保各项设备的正常运行及安全可靠。

3.3 浇筑准备清理施工现场,打开混凝土浇筑区域的临时围护栏,并做好现场的安全标识。

同时准备好混凝土浇筑所需的材料、设备等。

3.4 浇筑操作在浇筑准备完成后,按照设计要求和工艺要求,将混凝土从地面输送到挂篮浇筑区域,进行挂篮悬臂浇筑操作。

3.5 施工质量控制在挂篮悬臂浇筑过程中,要严格按照设计要求和工艺要求进行浇筑操作,确保浇筑质量达到设计要求。

4. 安全措施进行挂篮悬臂浇筑施工时,必须采取一系列安全措施,以确保施工人员的安全。

以下是一些常用的安全措施:4.1 安全防护设施在挂篮悬臂浇筑施工现场设置明显的安全警示标志,设置防护栏杆,并为操作人员提供安全带等安全防护设备。

4.2 安全培训与教育对施工人员进行必要的安全培训和教育,提高施工人员的安全意识和应急处理能力。

兰新挂篮悬浇施工测量方案

兰新挂篮悬浇施工测量方案

目录1.编制依据 (1)2.工程概况 (1)3.测量组织机构 (2)3.1组织机构图 (2)3.2岗位及职责 (2)4.挂篮承力及挠度试验 (4)5.施工测量流程 (5)6.施工控制测量 (5)7.主梁挠度、轴线和主梁顶面高程的测量 (6)7.10号块高程测点布置 (7)7.2各现浇节段的高程观测点布置 (7)7.3观测时间 (8)7.4监控方法 (8)8.立模标高计算 (9)9.施工监测 (10)9.1悬臂段观测 (10)9.2现浇支架预压观测 (10)10.测量现场控制 (11)10.1质量控制标准 (12)10.2安全保证措施 (12)连续梁测量方案1.编制依据《高速铁路工程测量规范》(TB10601-2009)《国家一、二等水准测量规范》(GB/T 12897-2006)《全球定位系统(GPS)铁路测量规程》(TB10054-97);《新建铁路工程测量规范》(TB10101-99)《客运专线铁路桥涵工程施工质量验收暂行标准》(JTJ041-2000)《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)《铁路桥涵施工规范》(TB10203-2002)桥梁设计图《沉降观测实施细则》2.工程概况中铁五局兰新第二双线工程指挥部第四项目部管段站前工程(线下工程)位于青海省大通县境内,线路自毛家寨特大桥起点引出,线路多次穿越村庄,穿过宁大高速,之后与宁大高速并行,穿越老爷山、牦牛山至向阳堡附近设大通车站,而后继续向西北行进至标段终点塔尔湾特大桥乌鲁木齐台尾。

本段工程起讫里程为DK222+092.75~DK240+431.01,线路正线全长18.338km。

管段内主要工程数量有:隧道2座,全长3404m;特大桥4座,全长10566.8m;路基全长4367.45m,土石方数量38.43万方,站场土石方数量48.75万方,涵洞12座。

3.测量组织机构指挥部成立以项目经理和总工为首的悬臂梁线型控制领导小组,全面负责连续梁施工过程中的线型控制;由测量队负责数据分析与检查的工作,各架子负责现场数据的采集及测设工作。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

兰新挂篮悬浇施工测量方案The document was finally revised on 2021目录连续梁测量方案1.编制依据➢《高速铁路工程测量规范》(TB10601-2009)➢《国家一、二等水准测量规范》(GB/T 12897-2006)➢《全球定位系统(GPS)铁路测量规程》(TB10054-97);➢《新建铁路工程测量规范》(TB10101-99)➢《客运专线铁路桥涵工程施工质量验收暂行标准》(JTJ041-2000)➢《客运专线铁路桥涵工程施工技术指南》(TZ213-2005)➢《铁路桥涵施工规范》(TB10203-2002)➢桥梁设计图➢《沉降观测实施细则》2.工程概况中铁五局兰新第二双线工程指挥部第四项目部管段站前工程(线下工程)位于青海省大通县境内,线路自毛家寨特大桥起点引出,线路多次穿越村庄,穿过宁大高速,之后与宁大高速并行,穿越老爷山、牦牛山至向阳堡附近设大通车站,而后继续向西北行进至标段终点塔尔湾特大桥乌鲁木齐台尾。

本段工程起讫里程为DK222+~DK240+,线路正线全长18.338km。

管段内主要工程数量有:隧道2座,全长3404m;特大桥4座,全长10566.8m;路基全长4367.45m,土石方数量万方,站场土石方数量万方,涵洞12座。

3.测量组织机构指挥部成立以项目经理和总工为首的悬臂梁线型控制领导小组,全面负责连续梁施工过程中的线型控制;由测量队负责数据分析与检查的工作,各架子负责现场数据的采集及测设工作。

组织机构图测量组织管理框图岗位及职责3.2.1测量监控领导小组➢监控领导小组由项目经理和总工负责➢全面负责悬臂施工的测量工作➢负责对分析组的数据进行审查➢负责测量及施工作业的协调工作➢负责对测量人员进行悬臂梁测量交底和培训工作➢监督和检查测量各项制度的执行➢负责制定悬臂梁测量作业方案➢负责相关成果开发研究工作3.2.2数据分析组➢负责对现场测量进行布点等方面的监督和指导工作➢负责收集梁体的测量观测数据成果➢负责对现场实测数据进行分析提供立模标高➢对整个悬臂的监测提供一个完整的评价,并提交技术报告➢研究施工材料、工艺、环境等对悬梁的合拢精度的影响3.2.3现场监控组➢负责施工中测量放样和报检工作➢负责按数据分析组提供的立模标高进行立模➢认真做好挂篮前移就位并固定、混凝土浇注后及纵横预应力张拉完毕后3个阶段,这3个阶段要对浇注的所有节段的线形观测点进行观测➢认真做好观测数据形成纸质和电子两种文挡,将所测数据及时传递给数据分析组进行数据分析3.2.4数据检查组➢负责检查各成型节段的标高➢负责检查各成型节块的梁体中线、边线➢负责主墩的施工控制点引测工作➢负责检查、复核混凝土浇注前的立模标高4.挂篮承力及挠度试验挂篮试验的方法比较多:可采用水箱法、现场堆码砂袋、千斤顶等方法进行具体挂篮试验步骤及方法见本项目《挂篮试验方案》➢挂篮制作完毕后应及时进行检测,检查挂篮结构各构件是否按照设计图纸及有关技术规范、规程进行选材、加工、制作,发现问题要及时纠正和整改。

检测合格后应在加工现场进行结构试拼装,并进行荷载试验以测定挂篮的实际承载能力和梁段荷载作用下的变形情况。

➢施工挂篮的变形难以准确计算,要通过挂篮荷载试验测定。

在挂篮拼装后,采用预加荷载试验,加载量按各梁段重量计算确定。

分级进行加载,加载过程中测定各级荷载下挂篮前端变形值,可以得到挂篮的荷载与挠度关系曲线。

➢荷载试验时,加载时按施工中挂篮受力最不利的梁段荷载进行等效加载。

试验过程中加载分级进行,测定各级荷载作用下挂篮产生的挠度和最大荷载作用下挂篮控制杆件的内力。

➢根据各级荷载作用下挂篮产生的挠度绘出挂篮的荷载――挠度曲线,由曲线可以得出使用挂篮施工各梁段时将产生的挠度,编制各梁段的挂篮弹性变形量值表,为特大桥悬臂施工的线性控制提供可靠的依据。

➢根据最大荷载作用下挂篮控制杆件的内力,可以计算挂篮的实际承载能力,确保挂篮使用中的安全可靠。

5.施工测量流程箱梁悬浇高程控制程序图6.施工控制测量控制网的布设控制网的建立采用原有的施工控制网和水准网为基础,在0#块箱梁中心位置加密控制点,联测原有控制网起算点,构成箱梁施工控制网,采平面和高程点兼用方式。

每一主墩顶布置一个水平基准点和两个轴线基准点,做好明显的红色标识,对于主桥施工控制网应至少每月进行一次联测。

(控制网见图1)图 1箱梁施工控制网细部控制6.2.1 0#块施工0#块是整个主梁上部悬臂施工的基础,它的标高和线型走向直接影响到整个主梁的标高和线型,桥墩施工完后,搭设0#块支架,铺设0#块底模然后进行支架预压,预压过程中进行连续的标高测量,根据测的数据确定出支架的弹性变形值,根据支架的弹性变形值重新调整支架的高度,并且利用全站仪对0#块进行精确定位。

6.2.2悬浇段施工当箱梁当前悬浇段的挂篮初步就位后,根据箱梁施工控制网,在0号块工作基点上架设全站仪,依次放样箱梁节点立模具体位置,确定箱梁里程桩号,底板就位后如偏移过大可调整挂篮角度进行调整,直至调整误差在5mm之内,这样既加快了立模速度,也保证了侧模竖直度满足要求。

7.主梁挠度、轴线和主梁顶面高程的测量为确保成桥后梁体的线型符合设计要求,主梁的梁体徐变,轴线及梁顶高程监测一定要严格按照相关规范执行。

0号块高程测点布置在0号块上布置高程测点用以控制顶板的设计标高,同时也作为以后各现浇节段高程观测的基准点。

每个0号块的顶板各布置9个高程点和(兼1个控制点2个轴线点),观测点用专门制作的钢筋或普通螺栓直接焊接在顶板钢筋上。

平面布置如图5所示。

各现浇节段的高程观测点布置根据连续刚梁桥悬浇施工的特点,每次浇筑一个节段梁,每个悬臂施工节段均为测试断面,考虑到箱梁可能发生扭转变形,每个断面布置2个高程测点和和1个轴线点,测点用20短钢筋长约(32~42cm),钢筋端头磨圆(轴线点刻十字丝),测点距该节段前端10 cm处,钢筋头外露桥面(3~5cm)并用红色油漆标明。

通过桥梁平面控制网控制点和高程控制点来精确测定局部控制点的平面位置和高程。

局部控制点用来控制各个梁段挠度观测点和后视点,局部控制点在施工完成一定数量梁段或重要环节时经过校准,以保证局部控制点能满足精度要求,同时利用沉降观测中的墩身观测标点标高变化,监测基础沉降和墩柱压缩变形。

定期对各个控制点进行联测,防止控制点在施工期间发生位移。

图4箱梁截面测点布置示意图50号块高程测点平面布置示意观测时间在施工过程中,每一现浇梁段都需要进行混凝土浇注前、浇注后、预应力张拉后的标高观测。

为尽量减少温度的影响,高程观测安排在早晨太阳出来前完成。

施工控制的任务是使桥梁结构的实际状态尽可能与设计状态一致,是通过施工过程监测来控制和实现的。

通过大跨度桥梁混凝土悬臂现浇节段已产生的标高偏差,预测后续节段施工中可能发生的偏差,从而对其立模标高进行调整。

梁端头预抬高量调整值由以下4部分组成:梁体的设计预拱度、挂篮的弹性变形、挂篮的非弹性变形、临时支墩和基础发生沉降的影响值。

在整个施工过程中主要观测内容包括:立模、混凝土浇注前后、预应力张拉前后及挂蓝拆除后、边(中)跨合拢前后、最终成桥前的各项标高值。

以这些观测值为依据,进行有效地施工控制。

监控方法所有观测必须加强保护,以确保观测点在施工过程中的安全。

主梁线形测量采用标高用水准仪进行测量进行闭合水准测量。

轴线使用全站仪和钢尺等进行测量,采用测小角法或视准法直接测量其前端偏位。

在主梁每个节段的施工周期内,测量3种工况的线形变化,即挂篮前移就位并固定、混凝土浇注后及纵横预应力张拉完毕后3个阶段,这3个阶段要对浇注的所有节段的线形观测点进行观测,并且尽量消除温度对梁体的影响。

8.立模标高计算以0号块水准网点作工作基点,用水准仪控制。

以调整挂篮前吊杆等方法,使底模标高、顶模标高满足要求为止。

本项工作由各架队监测组完成,严格按数据分析组提供的立模标高进行立模、调模作业。

挂篮模板调整标高为:设计标高+挂篮变形值+设计预拱度+模板变形值即: H1=H0+fi+flm+fm+fx+fkH1---待浇段底板前端点挂篮底板标高;H0---该点设计标高;fi---本施工节段以后各段对该点挠度的影响值;flm--本施工节段纵向预应力束张拉后对该点的影响值;fx---混凝土收缩、徐变、温度、结构体系转换、二期恒载和活载等影响产生的挠度计算值。

fm---挂篮弹性变形对该点的影响值。

Fk---施工中的临时荷载及挂篮自重对该点影响值其中:fi\flm\fx按设计挠度值表中累计进行根据观测数据数据分析组应对fx进行必要的修正,修正后采用修正后的值计算立模标高。

9.施工监测在施工过程中悬臂因自重作用,预应力张拉,混凝土结构徐变,施工中温度变化等因素,将使得悬臂浇筑的箱梁标高与设计明显偏离。

因此,我们对每阶段线形进行控制观测。

在箱梁梁顶各节段监测点布设3个测点,以箱梁中线为准对称布置,测点离节段前端15cm,如图4图4 箱梁测点整体布置图悬臂段观测悬臂每浇筑一段,在挂篮就位及立模后,浇筑混凝土前、浇筑后、张拉预应力前、张拉预应力后,都分别对每一节段监测点进行测量。

每次应在早晨太阳高照前观测。

如观测的结果值与设计计算预测值超过±10mm、应进行复测,若仍超过误差限值,分析原因,必要时重新计算预抛值。

现浇支架预压观测现浇支架搭接完毕后,预压前在方木及支架基础上布设监测点,点位布置分左、中、右每个断面3个点,每2米一个断面。

支架基础监测点近可能与方木监测点竖向对称。

测量时任选一点作为后视点,预压前、卸载前、卸载后分别进行观测。

对观测结果进行分析,依据分析结果确定现浇箱梁抛高值。

抛高值为:设计标高+支架弹性变形值+设计计算的预抛值10.测量现场控制测量采用一控到底的原则控制质量,这样减少了原来测量与现场工作交接程序,避免了中间环节上的错误。

在施工过程中,立好的模板有时会因某种外界影响偏移原位置,这就需要现场来检查发现,及时处理。

➢在箱梁钢筋绑扎之前检查底板位置标高是否准确,侧模板竖直度是否满足要求,检查模板与挂篮锚固是否牢靠。

➢箱粱浇注之前验收混凝土标准带、模板位置、箱粱几何尺寸及竖直度等。

验收合格后方可同意混凝土浇筑。

➢箱粱浇注过程中,实时监测浇筑对挂篮及模板沉降动态。

➢混凝土浇筑后测得实际箱梁顶标高,如发现与设计计算值不符,及时调整、整平。

确保顶面标高准确、平整度满足设计要求。

➢箱梁悬浇施工进行中,应保证两悬臂端的挂篮施工速度的平衡,施工进度偏差应小于30%,施工重量偏差应小于2%。

➢箱梁施工中不得在梁体上部进行堆梁作业。

➢测量器设备使用前做好检查及校正记录➢在测量过程应定期检查和校正仪器设备,以使仪器设备达到测量精度要求。
