模具毕业设计实例冲裁模设计举例

冲裁模设计举例图2.69所示零件为电视机安装架下板展开坯料,材料为1Cr 13,厚度mm t 3=,未注圆角半径mm R 1=,中批量生产,确定产品的冲裁工艺方案并完成模具设计。
图2.69 零件图1. 冲裁件工艺性分析零件的加工涉及冲孔和落料两道工序。
除孔中心尺寸公差为±0.1mm 和孔径尺寸公差为+0.2mm 外,其余尺寸均为未注公差,查表2.4可知,冲裁件内外形的达到的经济精度为IT12~IT14级。
符合冲裁的工艺要求。
查表2.2可知,一般冲孔模冲压该种材料的最小孔径为d ≥1.0t ,t =3mm,因而孔径ø8mm 符合工艺要求。
由图可知,最小孔边距为:d =4mm ,大于材料厚度3mm ,符合冲裁要求。
2. 确定冲裁工艺方案及模具结构形式该冲裁件对内孔之间和内孔与外缘之间有较高的位置精度的要求,生产批量较大,为保证孔的位置精度和较高的生产效率,采用冲孔落料复合冲裁的工艺方案,且一次冲压成形。
模具结构采用固定挡料销和导料销对工件进行定位、弹性卸料、下方出料方式的倒装式复合冲裁模结构形式。
3. 模具设计与计算(1)排样设计排样设计主要确定排样形式、条料进距、条料宽度、材料利用率和绘制排样图。
1)排样方式的确定。
根据冲裁件的结构特点,排样方式可选择为:直排。
2)送料进距的确定。
查表2.7,工件间最小工艺搭边值为mm 2.2,可取mm a 31=。
最小工艺边距搭边值为mm 5.2,取mm a 3=。
送料进距确定为mm h 44.199=。
3)条料宽度的确定。
按照无侧压装置的条料宽度计算公式,查表2.8、表2.9确定条料与导料销的间隙和条料宽度偏差分别为mm mm b 0.1,0.10=∆=。
()()0100093132862-∆-∆-=+⨯+=++=b a L B4)材料利用率的确定。
%08.91%10044.1999344.19686=⨯⨯⨯==Bh A η 4)绘制排样图。
冲裁模的分类及典型结构

冲裁模的分类及典型结构
1.2 冲裁模的典型结构
导柱式落料模
1—上模座; 2—卸料弹簧; 3—卸料螺钉; 4、17—螺钉; 5—模柄; 6—防转销; 7—销; 8— 9—凸模固定板; 10—落料凸模; 11—卸料板; 12—落料凹模; 13—顶件板; 14— 15—顶杆; 16—托板; 18—固定挡料销; 19—导柱; 20—导套; 21—螺母; 22—橡皮
正装落料冲孔复合模
冲裁模的分类及典型结构
1.2 冲裁模的典型结构
2)倒装复合模
1—下模座; 2、14—垫板; 3—上模固定板;4—凸凹模; 5—卸料板;6—固定挡料销; 7、19—活动挡料销;8—推件块; 9—推销;10—推块;11—推杆; 12—模柄;13—上模座; 15—下模固定板; 16— 17—凸模; 18—弹簧
4
和聚氨酯冲模等
5 按凸、凹模的结构和布置方式可分为:整体模和镶拼模、正装模和倒装模
6 按自动化程度可分为:手动操作模、半自动模和自动模
冲裁模的分类及典型结构
1.2 冲裁模的典型结构
(1) 无导向敞开 式落料模
(2) 导板式落料
模
(3) 导柱式落料
模
1) 落料模
冲压工艺与模具设计
冲裁模的分类及典型结构
1.1 冲裁模的分类
1 按工序性质可分为:落料模、冲孔模、切断模、切口模、切边模和剖切模等
2 按工序组合方式可分为:单工序模、复合模和级进模
按上、下模的导向方式可分为:无导向的开式模和有导向的导板模、
3
导柱模和导筒模等
按凸、凹模的材料可分为:硬质合金冲模、钢皮冲模、锌基合金冲模
倒装落料冲孔复合模
冲裁模的分类及典型结构
复合冲裁模的典型结构_冲压模设计与模具制造_[共2页]
![复合冲裁模的典型结构_冲压模设计与模具制造_[共2页]](https://img.taocdn.com/s3/m/d6ed3139f8c75fbfc67db2cc.png)

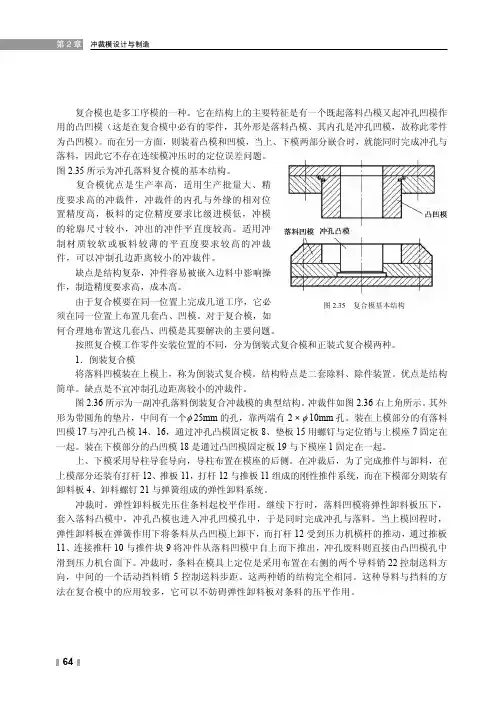

2 冲裁模设计与制造64 2.2.2 复合冲裁模的典型结构复合模也是多工序模的一种。
它在结构上的主要特征是有一个既起落料凸模又起冲孔凹模作用的凸凹模(这是在复合模中必有的零件,其外形是落料凸模、其内孔是冲孔凹模,故称此零件为凸凹模)。
而在另一方面,则装着凸模和凹模,当上、下模两部分嵌合时,就能同时完成冲孔与落料,因此它不存在连续模冲压时的定位误差问题。
图2.35所示为冲孔落料复合模的基本结构。
复合模优点是生产率高,适用生产批量大、精度要求高的冲裁件,冲裁件的内孔与外缘的相对位置精度高,板料的定位精度要求比级进模低,冲模的轮廓尺寸较小,冲出的冲件平直度较高。
适用冲制材质较软或板料较薄的平直度要求较高的冲裁件,可以冲制孔边距离较小的冲裁件。
缺点是结构复杂,冲件容易被嵌入边料中影响操作,制造精度要求高,成本高。
由于复合模要在同一位置上完成几道工序,它必须在同一位置上布置几套凸、凹模。
对于复合模,如何合理地布置这几套凸、凹模是其要解决的主要问题。
按照复合模工作零件安装位置的不同,分为倒装式复合模和正装式复合模两种。
1.倒装复合模将落料凹模装在上模上,称为倒装式复合模。
结构特点是二套除料、除件装置。
优点是结构简单。
缺点是不宜冲制孔边距离较小的冲裁件。
图2.36所示为一副冲孔落料倒装复合冲裁模的典型结构。
冲裁件如图2.36右上角所示。
其外形为带圆角的垫片,中间有一个φ 25mm 的孔,靠两端有2 × φ 10mm 孔。
装在上模部分的有落料凹模17与冲孔凸模14、16,通过冲孔凸模固定板8、垫板15用螺钉与定位销与上模座7固定在一起。
装在下模部分的凸凹模18是通过凸凹模固定板19与下模座1固定在一起。
上、下模采用导柱导套导向,导柱布置在模座的后侧。
在冲裁后,为了完成推件与卸料,在上模部分还装有打杆12、推板11,打杆12与推板11组成的刚性推件系统,而在下模部分则装有卸料板4、卸料螺钉21与弹簧组成的弹性卸料系统。
冲压工艺与模具设计:冲裁模的主要零部件结构设计

凹模厚(高)度
H=kb (≥15)
k见表2.22 凹模壁厚 C=(
1.5~2)H
(≥30~40)
计算值:
靠用标准,选择模架的依据。
2 工作零 件3.凸凹模
复合模中同时具有落料凸模和冲孔凹模作用的工作零件。
凸凹模的最小壁厚: 正装复合模,内孔不积存废料,胀力小,最小壁厚可以小些; 倒装复合模,若内孔为直筒形刃口形式,且采用下出料方式, 则内孔积存废料,胀力大,故最小壁厚应大些。
导料板的厚度:见表2.24
导料板结构
3 定位零件(续)
2)侧压装置
设置目的:若条料公差较大,为避免条料在导料板中偏摆,使最 小搭边得到保证。
结构形式:①弹簧式侧压装置 ②簧片式侧压装置 ③簧片压块式侧压装置 ④板式侧压装置
不宜设置侧压装置的场合:①板料厚度在0.3mm以下的薄板; ②辊轴自动送料装置的模具。
谢谢!
特殊侧刃:既可定距,又可冲裁零件的部分轮廓 宽度b
侧刃断面尺寸 其他尺寸按标准规定
侧刃凹模按侧刃实际尺寸配制,留单边间隙。
侧刃数量: 一个或两个 侧刃布置: 并列布置、对角布置
侧刃定位误差比较
1-导料板 2-侧刃挡块 3-侧刃 4-条料
尖 角 形 侧 刃
特殊侧刃
3 定位零件(续)
5)导正销
使用目的: 消除送进导向和送料定距或定位板等粗定位的误差。 主要用于: 级进模
1)导料销、导料板 导料销:两个,位于条料的同侧, 从右向左送料时,导料销装在后侧; 从前向后送料时,导料销装在左侧。 结构形式: 固定式、活动式
3 定位零件(续) 1)导料销、导料板(续) 导料板:设在条料两侧 结构形式:一种是标准结构,它与卸料板(或导板)分开制造 一种是与卸料板制成整体的结构。
