无功倒送及变电站的电压无功综合控制
变电站电压无功自动控制系统综合分析
变电站电压无功自动控制系统综合分析【摘要】现代电力系统的规模越来越大，无功的平衡和电压的稳定非常重要。
所以，现代电力系统中的无功功率与电压控制是一个非常重要的问题，需要很好地解决。
【关键词】变电站；电压无功；自动控制系统；综合分析一、总的功能变电所可看做电力系统的一个元件，其电压水平和无功流动与系统是相互影响的，因此，在控制策略上VQC装置必须满足变电所调节电压及平衡无功的要求。
同时，要服从系统运行的需要，执行调度控制中心通过远动信号的指令，发出动作信号或者闭锁信号。
只有这样，VQC装置控制策略才算是完整的。
有时由于系统电压过高或者过低，经过变电所内上述调整后系统并不一定能进入规定区域运行，这时装置应自动闭锁，并应向调度控制中心发出信号，调度控制中心可以通过远动信号来调节邻近变电所或上级变电所的潮流达到该所的控制目标；另一方面，有时系统为了达到某种目标，需要个别变电所在无功或电压上作出某种限度的牺牲，或者调度控制中心为了实现全区域潮流优化，最大限度地降低网损，也可以对VQC发出越级控制的指令。
二、参数设置系统应具有良好的参数配置功能，能对系统应用对象进行不同的设置，使通用软件能适应各种需求。
1.VQC装置可以使用在不同等级的变电站，所以需要对变电站电压等级、变压器台数、有载调压挡数、母线分段情况、电容器组数及控制开关的接线按要求进行配置。
2.系统设计成可选直接测量获取电压、电流等遥测量信息或与RTU通信获取电压、电流等遥测量信息。
VQC参数包括系统参数、VQC控制策略、主变压器基本参数、主变运行参数、无功定值、中端电压定值、低端电压定值、主变闭锁信息、电容器闭锁信息、电容器基本参数、母联参数以及主变调节时刻定义等。
三、数据输入、输出VQC正常工作需要实时监测电力系统当前运行实时状态，根据电网当前实时状态决定控制策略。
VQC自动装置需采集的数据包括遥测数据。
遥测数据包括：无功功率，变压器低压侧三相有功、无功功率，变压器高压侧三相电流，变压器低压侧三相电流，变压器低压侧谐波分量等。

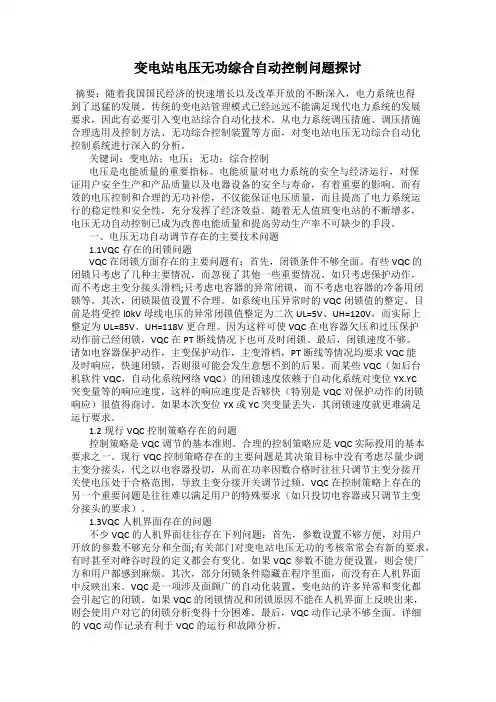

变电站电压无功综合自动控制问题探讨
变电站电压无功综合自动控制问题探讨摘要：随着我国国民经济的快速增长以及改革开放的不断深入，电力系统也得到了迅猛的发展。
传统的变电站管理模式已经远远不能满足现代电力系统的发展要求，因此有必要引入变电站综合自动化技术。
从电力系统调压措施、调压措施合理选用及控制方法、无功综合控制装置等方面，对变电站电压无功综合自动化控制系统进行深入的分析。
关键词：变电站；电压；无功；综合控制电压是电能质量的重要指标。
电能质量对电力系统的安全与经济运行，对保证用户安全生产和产品质量以及电器设备的安全与寿命，有着重要的影响。
而有效的电压控制和合理的无功补偿，不仅能保证电压质量，而且提高了电力系统运行的稳定性和安全性，充分发挥了经济效益。
随着无人值班变电站的不断增多，电压无功自动控制已成为改善电能质量和提高劳动生产率不可缺少的手段。
一、电压无功自动调节存在的主要技术问题1.1VQC存在的闭锁问题VQC在闭锁方面存在的主要问题有：首先，闭锁条件不够全面。
有些VQC的闭锁只考虑了几种主要情况，而忽视了其他一些重要情况。
如只考虑保护动作，而不考虑主变分接头滑档;只考虑电容器的异常闭锁，而不考虑电容器的冷备用闭锁等。
其次，闭锁限值设置不合理。
如系统电压异常时的VQC闭锁值的整定。
目前是将受控l0kV母线电压的异常闭锁值整定为二次UL=5V、UH=120V，而实际上整定为UL=85V、UH=118V更合理。
因为这样可使VQC在电容器欠压和过压保护动作前已经闭锁，VQC在PT断线情况下也可及时闭锁。
最后，闭锁速度不够。
诸如电容器保护动作，主变保护动作，主变滑档，PT断线等情况均要求VQC能及时响应，快速闭锁，否则很可能会发生意想不到的后果。
而某些VQC（如后台机软件VQC，自动化系统网络VQC）的闭锁速度依赖于自动化系统对变位YX.YC突变量等的响应速度，这样的响应速度是否够快（特别是VQC对保护动作的闭锁响应）很值得商讨。
如果本次变位YX或YC突变量丢失，其闭锁速度就更难满足运行要求。
试析变电站自动化系统中电压无功的综合控制办法
１变 电站 自动 化 系统 的基 本状 况
４电压 无 功 控制 的实现 方 法
４ ． １实 时的数 据 库 系统 在变 电站的运行当 中， 变 电站 自动化系统起着 重要的作用。 首 先在 自动化系统 的运行过程 当中， 变电站 自动化系统主要起着对微 在变 电站 的运行过程 中， 实时数据库 系统 也是 比较重要 的， 在 机进行保 护的作用 ， 除此之外变 电站 自动化系统也 发挥 着对 电容 实时数据库 的开发 中， 通常情况下是根据变 电站的具体的运行特点 器、 变压器进行 适当的保 护功 能［ １ 】 。 在 电力运行的过程 当中， 可 以对 和运行的基本要求 ， 并在遵循数据 共享、 与程序分离 的惯用标准 的 变压器进行分接头 的控制 ， 以至于对 于隔离 的开关也能进行及时的 条件下 ， 除此之外 ， 还必须在能够满足 电力运行数据 的安全性的基 远程调控 。 如果在 电力运行当 中， 电力工作人员需要对断路器和 电 础上 ， 根据运行数据要求的情 况下进 行数 据的相 关开 发工作 。 在数
说也是 比较高的。 第二 ， 这种数据库系统的在运行当 中， 主要通过 Ｃ ／Ｓ的运行手段 ， 同时数据库在 运行的过程当 中， 主要 是借 助于多 在变 电站 自动化调试的过程 当中， 变电站 自动化调试 的主要 目 线程 、 管道 以及邮件槽 的运行技术手段进行数据库运行的 ， 通过这 标是对每一个变 电站在没有人值班 的自动化运作系统 当中的各个 些相关的操作方式和运行技术 对应用程序 的通信能力和数据库 的 运行部分进行相应的检查圆 。 在变 电站的 自动化系统当中， 变 电站的 及时更新 ， 甚至还可以通过这些相 关的技术实现对数据库进行在线 各个运行系统主要包括对 电力运行信息进行相应传送的系统 ， 以及 的监控手段 ， 使数据库具有 很大的实时性嘲 。 第三 ， 数据库系统对其

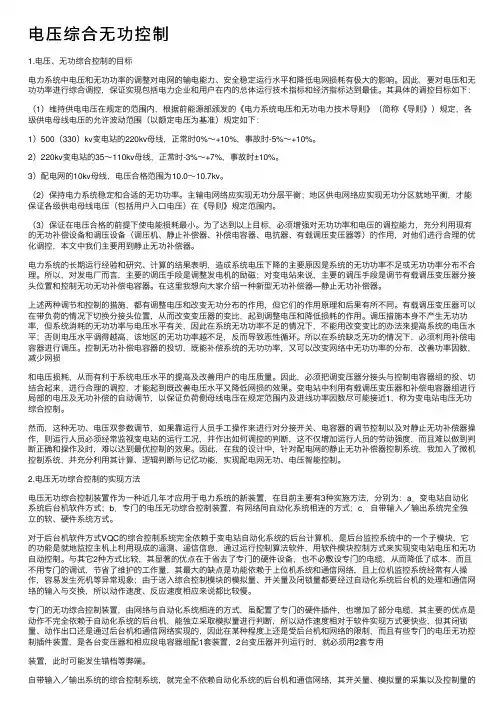

电压综合无功控制
电压综合⽆功控制1.电压、⽆功综合控制的⽬标电⼒系统中电压和⽆功功率的调整对电⽹的输电能⼒、安全稳定运⾏⽔平和降低电⽹损耗有极⼤的影响。
因此，要对电压和⽆功功率进⾏综合调控，保证实现包括电⼒企业和⽤户在内的总体运⾏技术指标和经济指标达到最佳。
其具体的调控⽬标如下：（1）维持供电电压在规定的范围内，根据前能源部颁发的《电⼒系统电压和⽆功电⼒技术导则》（简称《导则》）规定，各级供电母线电压的允许波动范围（以额定电压为基准）规定如下：1）500（330）kv变电站的220kv母线，正常时0%～+10%，事故时-5%～+10%。
2）220kv变电站的35～110kv母线，正常时-3%～+7%，事故时±10%。
3）配电⽹的10kv母线，电压合格范围为10.0～10.7kv。
（2）保持电⼒系统稳定和合适的⽆功功率。
主输电⽹络应实现⽆功分层平衡；地区供电⽹络应实现⽆功分区就地平衡，才能保证各级供电母线电压（包括⽤户⼊⼝电压）在《导则》规定范围内。
（3）保证在电压合格的前提下使电能损耗最⼩。
为了达到以上⽬标，必须增强对⽆功功率和电压的调控能⼒，充分利⽤现有的⽆功补偿设备和调压设备（调压机、静⽌补偿器、补偿电容器、电抗器、有载调压变压器等）的作⽤，对他们进⾏合理的优化调控，本⽂中我们主要⽤到静⽌⽆功补偿器。
电⼒系统的长期运⾏经验和研究、计算的结果表明，造成系统电压下降的主要原因是系统的⽆功功率不⾜或⽆功功率分布不合理。
所以，对发电⼚⽽⾔，主要的调压⼿段是调整发电机的励磁；对变电站来说，主要的调压⼿段是调节有载调压变压器分接头位置和控制⽆功⽆功补偿电容器。
在这⾥我想向⼤家介绍⼀种新型⽆功补偿器—静⽌⽆功补偿器。
上述两种调节和控制的措施，都有调整电压和改变⽆功分布的作⽤，但它们的作⽤原理和后果有所不同。
有载调压变压器可以在带负荷的情况下切换分接头位置，从⽽改变变压器的变⽐，起到调整电压和降低损耗的作⽤。
调压措施本⾝不产⽣⽆功功率，但系统消耗的⽆功功率与电压⽔平有关，因此在系统⽆功功率不⾜的情况下，不能⽤改变变⽐的办法来提⾼系统的电压⽔平；否则电压⽔平调得越⾼，该地区的⽆功功率越不⾜，反⽽导致恶性循环。
无功倒送及变电站的电压无功综合控制
另一种是通过合理地投切集中装设在变电站低压侧母线 （6~10KV）上的并联电容器组来改变 ，减小变电站无功负 荷小，电使压高损压耗网和络无传功Q送损C 的耗感，性进（而或改容善性变）电无站功的功母率线减电小压，和从功而率减因 数。一般当系统无功电源供给不足（或过剩）时，应通过投切 并联电容器组来改变无功分布实现调压，并使无功达到基本平 衡及变电站的功率因数接近于1，减少网损和电压损耗。
•VQC的控制目标
(1)保证电压合格
(2)维持无功基本平衡，使系统的功率损耗尽量减小 (3)尽量减少控制设备的动作次数,尤其是减少有载分接头的调 节次数
•VQC的控制模式
（1）电压—无功功率控制模式
（2）电压—功率因数控制模式
三、基于九区图的电压无功综合 控制
•九区图的基本原理 VQC的控制目标采用基于九区 图的控制策略。为实现母线电 压和无功功率综合控制就是利 用电压、无功2个判据量对变电 站主变压器高压侧无功和目标 侧电压进行综合调节，以保证 电压在合格范围内，同时实现 无功基本平衡。按电压、无功 的限制整定方式进行综合控制 时，电压、无功的上下限如图 所示。
上图中，如系统运行于A点 （位于△Uq小区，△Uq为投入一 U 组电容器所引起的电压变化量）， 电压接近上限而无功严重不足， 根据3区的控制方案，将投入一 组电容器进行无功补偿，引起电 压升高，则投电容后运行点将可 能进入2区而非9区（也可能进入 1区）; 装置再根据2区的控制方 案（下调分接头降压）使运行点 可能又回到△Uq小区，如此反复， 从而产生振荡动作。
补充2：变电站电压无功综合控制
B：遥测பைடு நூலகம்锁：遥测值越限；
C：遥信闭锁：运行方式改变； D：其他闭锁：控制回路断线；拒动、滑档等
9.并列运行，同步操作
C：区域VQC（AVC）：利用SCADA的数据和控制通道 控制目标 ：电压合格，进线功率因数尽可能高； 联络线功率因数满足要求； 全网损耗最小；……
7.九区图
U：变低电压
Q：变高无功 限值动态变化：高 峰和低谷时段，电 压和无功功率的上 下限值不同。
8.闭锁条件：
A：保护闭锁：变压器、母线、电容器故障或异常；
变电站电压无功综合控制
陈建钿 QQ：401211740 微博：颍川闲人3681
1.无功功率与电压的关系
无功控制原则：分层、分区、就地平衡
2.电压与无功的控制目标 A：电压在合格范围内； B：电压稳定 C：损耗最小 3.电压下降的主要原因： A：无功功率不足； B：无功分布不合理；
4.电压调节的手段： A：电厂侧：调整发电机的励磁 B：变电站侧：变压器分接头调整、投切并联电容器和电抗器
5.电压、无功控制原理 A:变电站运行方式识别 B：调整变压器抽头： 电压增高，所需的无功也增高 电压降低，所需的无功也减少 C：投入电容器：电压升高，所需无功减少 退出电容器：电压降低，所需无功增加
D：投入电抗器：电压降低，所需无功增加 退出电抗器：电压升高，所需无功减少
6.电压、无功控制的实现方法 A：就地VQC：直接采集，直接控制 控制目标 ：电压合格，进线功率因数尽可能高； B：软件VQC：利用监控系统的数据和控制通道 控制目标 ：电压合格，进线功率因数尽可能高；
变电站无功与电压的综合控制与调节
功率 电源不足 ， 则反映为系统运行 电压水平 偏低 。因此 ， 该 力求 实 现 在 额 定 电压 下 的 应
系统 无功功 率 平 衡 ， 根据 这 个 要求 来 装 设 必 要 的无功 功率补偿 装 置 。
的是 ， 变压器 分 接头 的变 化不 仅 对 电压 有影 响 ， 对无 功也 有一定 的影 响 ， 而且 同样 电容器
・
配电网无功优化补偿 ： 在实际运行中， 使
４ ・ ８
用无功 自动补偿装置进行就地补偿 ， 可以在 实 现减少 线损 的 同时 ， 电压 质 量 起 到 一定 对 的改善作 用 。但是 ， 践证 明 由于 配 变 负 荷 实 变化大 ， 带来电压波动也大 ， 往往单纯依靠无
功 补偿并 不 能很 好地 解 决 电压质 量 问题 ， 因 此 采取 以无 功 和 电压作 为二 元 的控 制 变 量 ， 以“ 区图” 为基 本 的控 制算 法 ， 行 自动 九 作 进 跟 踪补偿 和 自动 调压 相 配 合 的措 施 ， 可实 现 进一 步改善 电能质量 的 目的。为 了使 电 压 Ｕ 与无 功 Ｑ达 到所 需 的值 ， 通过 改 变有 载 配 电 变 压器 、 接开 关 档 位 和投 切 电容 器组 来 改 分 变 配电系统 的 Ｕ和 Ｑ 。 运行控 制 区域见 图 １、 ２ 图
变 电站无功与电压的综合控制与调节
焦 化 厂
摘
邱 新兵
要
变电站下 带的电力负荷如 电动机 、 变压器等 ， 大部分属于感性负荷 ， 在运行过程 中需 向这些
设备提供 相应 的无功功率 。在变电站安装并联电容器等无功 补偿 装置并通过合 理的控制 和调 节可 以补偿感性 电抗所消耗的无功功率 ， 由于无功 补偿 减少 了无功功 率在电 网中 的流动 ， 因此 可以有效 降低线路和变压器因输送无 功功率造 成的 电能损耗 ， 同时还 可 以起 到稳定 电网 电压
变电站电压无功综合控制装置
变电站电压无功综合控制装置【摘要】在电力系统运行中，电压与无功功率是一对密不可分,相互影响的变量。
实现它们之间的平衡不仅有利于生产，使负荷能够安全稳定运行；同时也能降低损耗、节约电费，降低设备运行的维护周期和维护费用。
标签无功功率；电压无功综合控制；110 kV变电站概述电压是电能质量的重要指标之一，而系统的无功平衡是保证电压质量的重要条件；系统中各种无功电源的无功出力应满足系统所有负荷和网络损耗的需求，否则电压就会偏离额定值。
当电压偏低时，系统中的功率损耗和能量损耗加大，电压过低时，还可能危及系统运行的稳定性，甚至引起电压崩溃；而电压过高时，各种电气设备的绝缘可能受到损害，通过合理调节电压和投退无功补偿设备就能使我们的电能质量得到保证，达到稳定运行的标准和满足用户的要求。
在电力系统的正常运行中，随着用电负荷的变化和系统运行方式的改变，电网中的电压损耗也将发生变化。
电压能否维持在合格的范围，不仅影响电力工业本身的安全，而且关系到千家万户。
要使系统电压达到规定的标准，对一般的供电局来说主要可以采用以下措施：a．当系统的无功功率供用比较充裕时，可以调节变压器的变比；b．当系统无功供用不足或过剩时，可以通过投退无功补偿设备，改变无功功率的分布，达到调节电压的目的。
通过调节变压器变比调整系统电压比较直观，而投退无功补偿装置，同样能达到调压的作用。
多数情况下，两者必须综合考虑。
我们知道电力系统中异步电动机占系统负荷的很大部分（特别是无功负荷），所以电力系统无功负荷的电压特性主要由异步电动机决定；以电压作为横坐标轴，无功功率作为纵坐标轴，可以画出异步电动机的静特性曲线（图1）。
图1 异步电动机的无功电压特性图中a表示电动机的实际负荷同它的额定负荷之比，即受载系数。
在电力系统运行中，电源的无功功率(即无功电源)在任何时刻都同负荷的无功功率和网络的无功损耗之和(即总的无功负载)相等，也就是说，无论何时，电网中的无功总是平衡的，问题在于无功功率的这种平衡是在什么样的电压水平下实现的。
电压无功综合控制
浅谈电压无功综合控制【摘要】本文对配电网中无功补偿并联电容器组投切时间进行理论分析，在理论分析的基础上，采用后台计算机的监控系统中实现的电压无功综合控制方法，分析了无功控制（vqc）原理，给出了相应的调节策略，从而减少了电容器组投切时所引起的涌流和过电压，延长了电容器组的寿命，保证了变电站用户端的电压接近额定值，对提高全网电压质量有着现实重要意义。
【关键词】低压无功补偿装置，电容器组，投切，电压无功控制，变电站自动化1.低压无功补偿装置简介低压无功补偿装置是一种由单片机控制，实时监测电力系统无功功率和电压并跟踪系统无功功率的大小，采用无触点大容量半导体器件投切并联电容器组的无功功率补偿装置，它主要由控制器、晶闸管、触发电路、自愈式低压并联电容器及附件组成。
该装置很好的解决了机械触点式补偿投切装置的冲击电流大，而引起的过电流、过电压等易损等弊病。
该装置因响应快、动态性能好，所以能够实现对快速变化的无功进行跟踪补偿。
该装置具备完善的显示控制保护功能。
根据需要可显示功率因数、系统电压、负载电流、无功功率等值。
并可实时在线设置各种参数。
具有过压、自动切除、延时值可调功能。
2. 电容器组投切的理论分析电容器无功补偿装置大都采用机械式交流接触器，并沿用至今。
但由于接触器三相触头不能分别操作，无法选择最合适的相位投入，导致电容器两端电压突变而产生很大的冲击电流，限制了一次投入的电容值，不得不分几次投入。
采用过零投入电容器组，能大大降低涌流和过电压，提高补偿的准确性和快速性。
3. 变电站电压无功控制在以上的理论基础上，自行开发的变电站实时数据库管理系统的基础上，提出了一种新的电压无功控制（vqc）调节方法，并已在当地计算机后台监控系统中实现。
变电站采用改变分接头档位和投切电容器组来改变本站点的电压和无功。
以一台变压器为例来分析各种情况下的电压与无功调节方式。
电压（u）取值于主变的低压侧对应的母线电压，无功（q）取值于主变的低压侧无功。
变电站电压及无功综合自动控制的实现与探讨
变电站电压及无功综合自动控制的实现与探讨【摘要】：本文主要对变电站电压无功控制的基本原理进行了阐述，并提出了变电站电压无功控制策略，同时论述了关于110kV变电站电压无功的优化控制策略。
【关键词】：变电站电压；无功功率；自动控制引言对变电站进行电压无功控制，可以提高输配电网的可靠性和经济性。
在实际的工作中，影响变电站电压无功控制的因素有很多，需要定量研究系统电压与无功控制效果的关系，突破定性分析的框架，进而保证电压质量以及无功平衡。
1、变电站电压无功控制的基本原理变电站电压无功控制是以VQC为基本原理的。
由图1所示，Uh、UI分别为变压器的高压侧和低压侧电压，n1为OLTC变压器的变比，为调压式无功补偿装置调压器的变比，P+jQ为总有功和无功负荷，Ri、Xi为变电站出线阻抗，其中(i=1、2，……，n)。
调压式无功补偿装置的容量为：其中，UN为电容的额定电压；QC2是随着自耦变压器的变比n2的增大而增大，随着n2的减小而减小，n2∈（x~1），其中x的确定是依据调压器档数进行的，通常将其取为0.6。
固定电容器组C1的补偿容量为：总的无功补偿容量则为：为应对负荷的变化，就要对固定电容器组和可变电容器组的补偿容量进行合理的确定，进而达到无功补偿的精细化控制的目的。
通常来说，因为每一天的负荷峰谷时段都比较有规律，因此要合理的调节固定电容器以及调压式无功补偿装置，这样可以与变电站对无功的基本需求相满足。
2、变电站电压无功控制策略2.1、按功率因数，电压复合调节主要的判断方法主要有两种：（1）以功率因数为辅，电压为主，如果电压不能达到既定标准，就要考虑投入的电容，如果电压达到了标准，就不需要考虑到功率因数；（2）将功率因数和电压作为两个并列的因数，如果电压达到了既定的标准，当功率因数的标准达到了投切的条件，就投入电容。
这两种判断方式，在操作的时候比较简单，充分考虑了无功补偿的因素，但是对于电容器组与变压器分接头的配合有所忽略，导致某些状态下，无功补偿效果较差或造成并联电容组频繁投切。
变电站电压和无功控制的方法和调控原则
论文摘要：介绍了变电站电压和无功控制的方法和调控原则，以及电压无功自动控制装置(VQC)的原理以及应用。
前言随着对供电质量和可靠性要求的提高，电压成为衡量电能质量的一个重要指标，电压质量对电网稳定及电力设备安全运行具有重大影响。
无功是影响电压质量的一个重要因素，保证电压质量的重要条件是保持无功功率的平衡，即要求系统中无功电源所供应的无功功率等于系统中无功负荷与无功损耗之和，也就是使电力系统在任一时间和任一负荷时的无功总出力(含无功补偿)与无功总负荷(含无功总损耗)保持平衡，以满足电压质量要求。
1电压控制的方法和原则变电站调节电压和无功的主要手段是调节主变的分接头和投切电容器组。
通过合理调节变压器分接头和投切电容器组，能够在很大程度上改善变电站的电压质量，实现无功潮流合理平衡。
调节分接头和投切电容器对电压和无功的影响为：上调分接头电压上升、无功上升，下调分接头电压下降、无功下降(对升档升压方式而言，对升档降压方式则相反);投入电容器无功下降、电压上升，切除电容器无功上升、电压下降。
变电站电压无功管理调控原则如下：1.1 变电站电压允许偏差范围为：220kV变电站的110KV母线:106.7～117.7kV;220kV、110kV变电站的10kV母线10.0～10.7kV。
1.2 补偿电容器的投退管理原则：以控制各电压等级母线电压在允许偏差范围之内，并实现无功功率就地平衡为主要目标，原则上不允许无功功率经主变高压侧向电网倒送，同时保证在电压合格范围内尽量提高电压。
一般情况下：峰期(7:00--23:00)应按上述要求分组投入电容器组，谷期(23:00--次日7:00)应按上述要求分组退出电容器组。
2 电压无功自动控制装置的特点过去老式变电站通常是人工调节电压无功，这一方面增加了值班员的负担和工作量，另一方面人为去判断、操作，很难保证调节的合理性。
随着用户对供电质量要求的不断提高和无人值班变电站的增多，由人工手动调节电压无功的方式已不能适应发展的需要，所以利用电压无功自动控制装置(VQC)是实现电压和无功就地控制的最佳方案。
浅谈变电站电压、无功综合控制
浅谈变电站电压、无功综合控制浅谈变电站电压、无功综合控制摘要：计改革开放以来，随着我国国民经济的快速增长，电力系统也获得了前所未有的发展。
传统的变电站已经远远不能满足现代电力系统管理模式的需求。
因此变电站综合自动化技术在电力行业引起了越来越多的重视，电压、无功综合控制也是变电站综合自动化的一个重要研究方向。
本文以电力系统调压措施、调压措施合理选用及控制方法、微机电压、无功综合控制装置等方面进行分析讨论。
关键词：变电站；电压；无功；综合控制装置改革开放以来，随着我国国民经济的快速增长，电力系统也获得了前所未有的发展。
传统的变电站已经远远不能满足现代电力系统管理模式的需求。
因此变电站综合自动化技术在电力行业引起了越来越多的重视，并逐渐得到了广泛的应用。
现就以变电站综合自动化电压、无功控制子系统进行讨论分析。
变电站综合自动化系统，必须具备保证安全、可靠供电和提高电能质量的自动控制功能。
电压和频率是衡量电能质量的重要指标。
因此，电压、无功综合控制也是变电站综合自动化的一个重要研究方向。
一、电力系统调压的措施1.利用发电机调压发电机的端电压可以通过改变发电机励磁电流的办法进行调整，这是一种经济，简单的调压方式。
在负荷增大时，电网的电压损耗增加，用户端电压降低，这时增加发电机励磁电流，提高发电机的端电压；在负荷减小时，电力网的电压损耗减少，用户端电压升高，这时减少发电机励磁电流，降低发电机的端电压。
按规定，发电机运行电压的变化范围在发电机额定电压的-5%~+5%以内。
2.改变变压器变比调压改变变压器的变比可以升高或降低变压器次级绕组的电压。
为了实现调压，在变压器的高压绕组上设有若干分接头以供选择。
变压器的低压绕组不设分接头。
变压器选择不同的分接头时，原、副方绕组的匝数比不同，从而使变压器变比不同。
因此，合理地选择变压器分接头，可以调整电压。
3.利用无功功率补偿调压改变变压器分接头调压虽然是一种简单而经济的调压手段，但改变分接头位置不能增减无功功率。
电压无功综合控制装置的
五、电压、无功综合自动控制方式
变电站对电压、无功的综合控制，主要是自动调节有载调压变 压器的分接头位置和自动控制无功补偿设备（电容器、电抗器、 调相机等）的投、切或控制其运行工况。
实际应用中，其控制方式有以下三种：
1、集中控制方式：指调度中心对各个变电站的主变压器的分接 头位置和无功补偿设备进行统一的控制。
正常情况下，能把控制结果向调度报告，系统需要时，
能接受上级调度下达的命令，自动修改和调整整定值或停止
执行自己的控制规律，而作为下达调控命令的智能执行单元。
五、电压、无功综合自动控制方式
3、关联分散控制方式：
实现方法：
1）通过监控系统的软件模块来实现；设有专用的调分接头 和调电容器的控制软件。
七、监视与记录功能
显示内容包括： 主变压器各侧电压的断路器位置； 主接线母联和旁路的断路器状态； 电容器组的断路器状态； 主变压器分接头档位； 实时电压整定值上下限； 主变压器运行方式； 变电站运行状态所处区域； 主变压器调档及电容器投切动作情况； 主变压器和电容器闭锁情况； 系统自检情况。
优点：减少硬件开销
缺点：功能过于集中，不容易对电压和无功控制的规律和调 控决策进行优化。
2）由独立的关联分散控制装置实现。有独立的CPU和信息 采集及控制输出电路，有专门的控制软件和通信接口，可独 立对U、Q进行控制，也可执行来自监控或调度的命令。
优点：独立性、灵活性、控制规律（可根据情况选择最优调 控措施，自动判断运行方式，计算投切电容对谐波放大的影 响及采取合适的抑制措施，考虑调控决策与保护的配合问题）
是我国当前进行电压、无功调节控制的主要方式。是在各
厂、站独立进行的，可以实现局部地区的优化，对提高变电站
浅谈变电站电压及无功的综合控制
浅谈变电站电压及无功的综合控制作者：任丽萍来源：《中国新技术新产品》2011年第02期摘要：以变电站为单位，自动调节电压和无功功率就地平衡，变电站电压和无功控制主要是采用有载调压变压器和补偿并联电容器组，通过调节有载调压变压器分接开关和投切并联电容器组，实现调节电压合格和无功平衡的目的。
关键词：变电站；电压；无功中图分类号：TM4文献标识码：B实现电压及无功综合控制对于提高电压合格率和降低网损有很大的作用，在电网建成后，主要以无功功率交换最少为目标对电网运行方式进行优化，目前主要是以变电站为单位，自动调节电压和无功功率就地平衡，变电站电压和无功控制主要是采用有载调压变压器和补偿并联电容器组，通过调节有载调压变压器分接开关和投切并联电容器组，实现调节电压合格和无功平衡的目的。
1目前的电压及无功控制方式。
目前变电站电压及无功综合控制装置的控制判据，大多采用图1所示的“井”字法，即根据电压、无功的上、下限值将电压、无功平面分为9个区域，根据实时电压和无功功率的测量结果判断所处区域的位置，并据此建立相应的控制规则。
1区：电压、无功均合格，不动作。
2区：电压越上限，无功合格，调节分接开关降压。
3区：电压、无功均越上限，先调节分接开关降压后再投入电容器组。
4区：电压合格，无功越上限，投入电容器组。
5区：电压越下限，无功越上限，投入电容器组。
6区：电压越下限，无功合格，调节分接开关升压。
7区：电压、无功均越下限，先调节分接开关升压后切除电容器组。
8区：电压合格，无功越下限，切除电容器组。
9区：电压越上限，无功越下限，先切除电容器组后调节分接开关降压。
2存在问题2.1在上图中2区，当电压越上限而无功接近下限时，根据规则应调节变压器分接开关降压，降压可能会导致无功越下限，从而又要切除电容器组，如果电压越限情况不严重，可以通过直接切除电容器组调节到合格范围，减少动作次数，在6区也有类似情况。
2.2在上图中3区，当电压和无功都越上限时，根据规则应先调节分接开关后投入电容器组，但是当调节分接开关后投入电容器组，但是投入并联电容器组后电压升高，又是会导致母线电压越上限这样就会引起变压器分接开关的调节，在8区也会有类似的情况发生。
变电站电压无功综合控制策略的改进
变电站电压无功综合控制策略的改进摘要：电压是衡量电网电能质量的重要指标之一。
电压过高或者过低，都会影响到电力系统中各类电力设备的正常运行。
而电力系统的电压水平与无功功率有着十分密切的关系，故维持电网中的无功功率平衡可以有效地提高电能质量，并保证电力系统的安全、可靠、经济运行。
本文结合智能变电站中电压无功综合控制子系统的目标，介绍了一些学者提出的电压无功控制综合策略的内容，分析它们各自所具有的特点，最后结合已有成果对这一领域的发展进行了展望。
关键词：电压无功控制；无功补偿；控制策略；智能变电站1无功补偿的方法电网无功补偿方案有以下4种：变电站集中补偿、低压集中补偿、配电线路固定补偿和用户终端分散补偿。
变电站集中补偿的装置包括同步调相机、并联电容器、静止补偿器等。
这种补偿方式一般将装置集中接在变电站的10kV母线上，其优点是便于实现自动投切，利用率高，降低了事故出现的概率，有效减少电网的无功负荷。
但是该方式不能解决下一级电网的网损或线损，因此10kV配电网降损不能采取这种补偿方案。
目前无功补偿的方式主要是220kV、110kV、35kV变电站低压侧集中补偿，以及在配电台区装设固定联接的电容器补偿和高压配电线路分散补偿。
220kV变电站、110kV变电站配置的无功补偿容量较大，而35kV变电站及配电台区配置无功补偿容量偏小，大部分无功补偿装置采用的是手动投切[2]。
2变电站自动化变电站在电力系统中占有非常重要的地位。
变电站是否正常运行，对电力系统的安全、稳定运行起到决定性的作用。
在当今我国大力提倡智能电网的背景下，进一步提高变电站自动化和发展变电站智能化已成为电力系统研究中的热点。
在IEC61850标准中，对变电站自动化系统SAS的定义为：变电站自动化系统就是在变电站内提供包括通信基础设施在内的自动化。
变电站自动化系统中的子系统有监控子系统，继电保护子系统，自动控制子系统等。
3变电站电压无功综合控制子系统变电站自动化系统需要保证设备的安全、可靠运行以及提高电能质量。
35kV变电站电压无功综合控制策略
浅析35kV变电站电压无功综合控制策略摘要：随着社会的不断发展，虽然现在人们已经进入了信息社会的时代，但是对于人们来说最为重要的能源依然是电能，我们知道衡量电能质量最主要的一个指标就是电压，对于电压有重大影响的因素是无功。
在35kv变电站当中，对于电压无功的调整当中使用的是电压无功综合控制器。
本文主要对此进行分析讨论。
关键词：35kv变电站；电压无功综合控制器；策略abstract: with the continuous development of society, although people now has entered the era of information society, but the most important for people’s energy is electrical energy, we know that to measure the power quality is one of the main index of voltage, the voltage has a significant impact factor is reactive. among the 35 kv substation, for the use of voltage and reactive power adjustment is voltage reactive-power integrated controller. this article mainly carries on the analysis discussion to this.keywords: 35 kv substation; voltage and reactive power integrated controller; strategy.中图分类号：tm411+.4文献标识码：a文章编号：2095-2104（2013）在当今这个以电为主要能源的社会当中，人们对于电量的质量问题要求越来越高，而电压却是对电能质量影响最为突出的一个指标。
新型变电站电压无功综合控制算法
新型变电站电压无功综合控制算法随着电力系统的发展，电压无功控制对于电力系统的稳定运行和优化调节起到了至关重要的作用。
传统的无功补偿方法主要采用无功补偿电容器和电抗器来控制电压，但是这种方法存在着一些问题，如补偿效果不稳定、频繁切换等。
近年来，随着智能电网和新能源等技术的发展，新型变电站电压无功综合控制算法应运而生。
一、新型变电站电压无功综合控制算法的概念新型变电站电压无功综合控制算法是指通过智能电网技术和新能源技术，综合利用各种无功补偿设备，实现对电力系统电压无功的控制和调节，从而保证电力系统的稳定运行和优化调节。
二、新型变电站电压无功综合控制算法的特点1.智能化新型变电站电压无功综合控制算法采用智能电网技术，实现对电力系统的智能化控制。
通过对电力系统的实时监测和数据分析，可以实现对电力系统电压无功的精确控制和调节。
2.综合化新型变电站电压无功综合控制算法综合利用各种无功补偿设备，如无功补偿电容器、电抗器、STATCOM等，实现对电力系统电压无功的综合控制和调节。
从而保证了电力系统的稳定运行和优化调节。
3.灵活性新型变电站电压无功综合控制算法具有很高的灵活性。
可以根据电力系统的实际情况和需求，灵活地调整无功补偿设备的配置和控制策略，从而实现对电力系统电压无功的精确控制和调节。
4.高效性新型变电站电压无功综合控制算法具有很高的效率。
通过综合利用各种无功补偿设备，可以快速、精确地控制和调节电力系统的电压无功，从而保证电力系统的稳定运行和优化调节。
三、新型变电站电压无功综合控制算法的应用新型变电站电压无功综合控制算法已经被广泛应用于电力系统中，特别是在智能电网和新能源领域。
通过对电力系统的实时监测和数据分析，可以实现对电力系统电压无功的精确控制和调节，从而保证了电力系统的稳定运行和优化调节。
四、新型变电站电压无功综合控制算法的发展趋势随着智能电网和新能源等技术的不断发展，新型变电站电压无功综合控制算法也将不断发展和完善。
500kV变电站电压无功综合控制研究
500kV变电站电压无功综合控制研究摘要：电压是衡量电能质量的重要指标，电压应控制在规定的范围之中，否则就会影响输电效率，影响群众生活质量。
目前500kV变电站不能对电压无功进行综合控制，都是依靠人力，研究500kV变电站无功综合控制有重要意义。
本文将对变电站无功控制原则目标进行建设，并研究变电站无功综合控制。
关键词：变电站；无功控制；研究引言变电站的人文是保证电能的安全、优质，并能够保护输电设备的安全。
500kV 变电站电压无功综合控制，是我国电力事业发展必须实现的技术。
1.变电站无功控制原则目标变电站无功控制必须遵循的基本原则，是必须保证电压合格，在无功功率保持平衡的前提下，要降低调整次数。
电压是变电站的主要控制指标，对设备频繁进行调节会使系统受到影响，还会使一些设备发生故障，缩短设备的使用寿命。
变电站电压无功控制的目标是二次侧母线电压和功率因数，这两个数值是电压无功控制的关键。
变电站应保持的电压和功率因数有明确规定，10kV以下三相供电电压所允许的偏差数值是额定电压的百分之七，35至110kV变电所的二次侧功率规定值是0.90至1。
由发电厂直接供电的变电所，其供电线路较短时，功率因数可以取较低数值，其他变电所的数值要取较高值。
变电站运行电压和功率因数应符合系统规定，对电压无功调节设备进行合理的配置，并设定适当的控制标准值来对调节设备进行控制[1]。
2.变电站无功综合控制研究2.1无功补偿装置运行规则变电站无功控制中，并联电容器组的环境温度限制量在零下40摄氏度至零上45摄氏度之间。
工作人员对运行中的并联电容器组的运行电压要经常监视，按照规定电压不允许超过其额定电压1.1倍运行，若运行电压超过，系统不必将电容器停止，可以按照现场规程来对其进行处理。
监视运行中的电容器组符合电流，电容器的最大符合是1.3倍，另外，在一组电容器中，相与相之间的电流差距不能超过百分之十。
总之，在电容器运行的过程中，一定要做好监测工作，防止发生故障产生问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图2、十三区图
图3、十七区图
图4、模糊无功边界的九区图来自功率 S L 对主变低压侧电压 实行逆调压调整。 在满足主变低压侧母线电压 U 2 要求的前提下，还需考虑使变电站 高压侧系统（包括变电站）的网损达到最小。系统的功率损耗为：
SP 2 2 (U Q 2 2 2 Q C )2(R S R T )jP 2 2 (U Q 2 2 2 Q C )2(X S X T )
（2）由于九区图各区域控制策略都是依据实时电压和无功进行的， 因此在电压越限、无功不越限的情况下，基本控制策略是调节ＯＬ ＴＣ分接头，而实际上变电站每天的有功和无功负荷的变化有一定 的规律性，当无功负荷曲线上出现由谷转峰的变化趋势时，则会出 现电压越下限，紧接着又出现无功越上限的情况。
（３）由于实时系统电压、无功负荷变化的随机性，九区图对电压波动的 控制适应性差。
8
1
2
7
9
3
6
5
4
Q下限
Q上限
U上限 U下限
根据VQC的调控要求，应将受控母线电压控制在规定的电压上 下限之间，确保电压合格，同时尽量使无功控制在规定的无 功上下限之间，如果电压、无功不能同时达到要求，则优先 保证电压合格。九区图各区域的控制策略示意如下。
•九区图不合理动作分析
由于电压、无功上下限都是固定值，未充分考虑电压、无功的相互 协调关系，某些区域的控制策略不能使电压、无功同时满足要求， 只能使运行点进入相邻区域，而不能进入9区，从而增加了受控设 备的动作次数。
另一种是通过合理地投切集中装设在变电站低压侧母线（6~10KV） 上的并联电容器组来改变 ，减小变电站无功负荷，使高压 网络传送的感性（或容性）无功功率减小，从而减小电压损耗 和系无统功无损功耗电，源进供而给Q 改不C 善足变（电或站过的剩母）线时电，压应和通功 过率投因切数并。联一电般容当器 组来改变无功分布实现调压，并使无功达到基本平衡及变电站 的功率因数接近于1，减少网损和电压损耗。
（４）对于主变低压侧母线在多路用户负荷下要求按逆调压原则调压，九区 图很难实现。
（５）九区图中调档的策略对某些区域的控制可能造成系统电压失稳。
•改进的区域图控制策略
（1）增加2个防振小区的改进九区图 （2）十三区图 （3）十七区图 （4）模糊无功边界的九区图
… … …
图1、增加2个防振小区的九区图
无功倒送及变电站的电压无功综合控制
无功倒送及其危害
变电站无功电压控制的基本原理
基于九区图的电压无功综合控制
报告人：谷露 班级：硕研11-1班
一、无功倒送及其危害
•无功倒送： 当功率因数过补偿，就会发生无功向配电网倒送现象。
尤其是采用固定电容器补偿方式的用户，则可能在负荷低 谷时造成无功倒送。
•危害：
由上式可知，只要使 Q2 QC 达到最小，就可使功率 损耗最小。
要达到上述目标，110KV变电站中常采用以下两种调节手段： 一种是改变OLTC的变比K（通过调节分接头即调档实现）对 实
现调节，但改变OLTC变比的调压手段本身并不会产生无功功率， 它通过改变无功分布来实现调压，因此该手段适合在系统无功 电源供给充足但无功分布不合理而造成电压质量下U降2 的情况。
•九区图控制的其他缺陷
由于九区图的分区控制是基于理想情况的电压、无功控制，在实际 控制中除会出现振荡动作现象外还存在着其他一些主要问题： （1）九区图的电压、无功上下限是随季节、峰谷、时段而变的， 不易调整；由于调档和投切电容对变电站的电压、无功均有影响， 当某些区域对两类设备的控制都起作用时，难以区分哪一类效果更 好。
Q下限 Q上限
8
1
2
.A△Uq
7
9
3
6
5
4
Q
Q下限 Q上限 U
8
1
2
7
9
3
6
5 .B 4
△Qu
Q
上图中，如果系统运行于B点（位于△Qu小区，△Qu为上调 一档分接头所引起的无功变化量），电压越下限而无功接近 上限，根据5区的控制方案，应先上调分接头升压，引起无功 变大，则上调分接头后，运行点有可能进入3区; 而根据3区 的控制方案: 先投电容，若无电容可投，则下调分接头。如 果无足够的电容可投，则下调分接头，运行点就又可能回到 △Qu小区，从而产生振荡。
(1) 抬高网络电压。 (2) 增加有功损耗，加重配电电路的负担。 (3) 降低功率因数，增加电费负担。
•预防过补偿的措施
(1) 采用电容器自动投切装置。 (2) 设计中限制补偿容量，并在运行中加强监视。
二、变电站无功电压控制的基本原理
变电站中一般都采用有载调压变压器（OLTC）和无功补偿 设备。OLTC主要适用于供电线路较长、负荷变动较大的场 合，其调压范围也较大，而且调节时不会影响供电。在各 种无功补偿设备中，由于并联电容器组简单经济、易于安 装维护、有功损耗小，同时电力系统的大部分负荷主要是 感性负荷（异步电动机占绝大部分），因此并联电容器组 已逐渐取代同步调相机，得到了广泛应用，一般采用集中 补偿方式装设在变电站的6~10KV母线上。目前，综合自动 化技术在新建变电站中得到了广泛应用，变电站已普遍采 用电压无功综合自动调节的方式。
• VQC的控制目标
(1)保证电压合格
(2)维持无功基本平衡，使系统的功率损耗尽量减小 (3)尽量减少控制设备的动作次数,尤其是减少有载分接头的调 节次数
•VQC的控制模式
（1）电压—无功功率控制模式
（2）电压—功率因数控制模式
三、基于九区图的电压无功综合控制
•九区图的基本原理 VQC的控制目标采用基于九区 图的控制策略。为实现母线电 压和无功功率综合控制就是利 用电压、无功2个判据量对变电 站主变压器高压侧无功和目标 侧电压进行综合调节，以保证 电压在合格范围内，同时实现 无功基本平衡。按电压、无功 的限制整定方式进行综合控制 时，电压、无功的上下限如图 所示。
上图中，如系统运行于A点 （位于△Uq小区，△Uq为投入一 U 组电容器所引起的电压变化量）， 电压接近上限而无功严重不足， 根据3区的控制方案，将投入一 组电容器进行无功补偿，引起电 压升高，则投电容后运行点将可 能进入2区而非9区（也可能进入 1区）; 装置再根据2区的控制方 案（下调分接头降压）使运行点 可能又回到△Uq小区，如此反复， 从而产生振荡动作。
• 变电站无功电压控制
变电站无功综合控制即是指在变电站中采用有载调压变 压器和并联补偿电容器组进行局部的电压和无功自动综 合调节，以保证主变低压侧电压在规定的合格范围内， 并遵循无功就地平衡原则，使变电站进线侧功率因数尽 可能地接近1.变电站电压无功综合控制可简称VQC （Synthetic and Automatic Control and Reactive Power in Substation）。
•VQC的基本原理
VQC的控制目标一方面是维持用户端电压在(0.95~1.05） ，另一 方面还要使系统的功率损耗（网损）最小。
假设用户的自然功率因数角 保持不变，则U L 可近似认为：
由上式可知要U 2 维 持(0 .用9户~ 5 1 端.0电)U 5 压L 在R L 允c许 o U 的 L X s 变Ls 化 范iS n 围L内，需按负荷视在
