给水管径快速计算表

合集下载

给水管水力计算表

给水管水力计算表
119.4 136.4
1.04 0.87 0.86 1.11
1.09 1.51 0.94 1.30 1.01 1.68
1.61 1.85
97.71 50.30 36.75 45.57
33.59 47.00 15.96 23.64 11.73 25.80
20.82 23.06
16 20.4 26.2 32.6
计算管径 mm
1.0MPa
流速 m/s
36
45.2 57
67.8 81.4 100.4 114.2
127.8 146
164.4 182.6 205.4 228.2 255.6 287.6 325.4 369.4 415.8 461.8 517.2 581.8
0.69
1.12 1.33 0.83 1.15 0.88 1.46
注:当管 径为 DN15~20 时流速 限于 1.0m/S, 当管径 为 DN25~40 时流速 限于 1.2m/S 当管径 为 DN50~70 时流速 限于 1.5m/S, 当管径 为DN80 及其以 上时流
管径
mm 15 20 25 32 40 50 65 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630
16 21 27.2 34
42 53.6
64 76.6 95.6 110
123.4 140
158.6 176.2 198.2 220.4 246.8 277.6
0.65 0.87 0.86
0.77
1.30 1.33 0.93 1.30 0.98 1.58
1.51 1.30 1.01 0.82 0.65 0.79 1.67 1.32

给水管径尺寸对照表

给水管径尺寸对照表

给水管径尺寸对照表1. 引言给水管道是建筑物中至关重要的组成部分,它将水从供水系统输送到各个用水点。

为了确保供水的稳定性和高效性,正确选择和安装合适尺寸的给水管道至关重要。

本文将介绍给水管径尺寸对照表,以帮助工程师、设计师和施工人员选择合适的给水管径。

2. 给水管道基础知识在了解给水管径尺寸对照表之前,我们需要了解一些基础知识。

2.1 给水流量计算确定给水管道尺寸的第一步是计算所需的流量。

通常使用以下公式来计算:Q = V × A其中,Q为流量(单位:立方米/小时),V为平均流速(单位:米/秒),A为截面积(单位:平方米)。

2.2 给水压力要求根据不同用途,建筑物中的给水压力要求也有所不同。

例如,住宅区域通常需要较低的压力(0.2-0.3兆帕),而商业区域可能需要更高的压力(0.3-0.5兆帕)。

因此,在选择给水管径时,需要考虑所需的压力。

2.3 给水管材料给水管道常用的材料包括铜、钢、铸铁和塑料。

不同材料具有不同的特点和适用范围,因此在选择给水管径时,还需要考虑所选材料的最大流量和压力限制。

3. 给水管径尺寸对照表下面是一个基本的给水管径尺寸对照表,供参考使用。

请注意,这只是一个示例表格,实际应用中可能需要根据具体情况进行调整。

管径(毫米)最大流量(立方米/小时)最大压力(兆帕)15 1.5 0.320 2.5 0.325 4 0.332 6 0.340 10 0.3管径(毫米)最大流量(立方米/小时)最大压力(兆帕)50 16 0.3………4. 如何使用给水管径尺寸对照表使用给水管径尺寸对照表可以分为以下几个步骤:4.1 确定流量需求首先,根据具体的建筑物需求以及用水点数量和类型,计算所需的给水流量。

这可以通过测量或估算来完成。

4.2 确定压力要求根据建筑物的用途和区域,确定所需的给水压力。

这可以通过咨询相关的规范或专家来获取。

4.3 根据流量和压力要求选择管径在给水管径尺寸对照表中找到最接近所需流量和压力要求的管径。

各类给水管材水力计算表

各类给水管材水力计算表

计算管径 mm
36 45.2 57 67.8 81.4 100.4 114.2 127.8 146 164.4 182.6 205.4 228.2 255.6
1.0MPa 流速 m/s
0.69 1.12 1.33 0.83 1.15 0.88 1.46 1.40 1.19 0.94 0.76 0.60 0.73 1.56
铝塑复合管
计算管径
mm 12.2 15.7 19.8 25.3
31.2
40.1 50.0 58.7
流速
m/s 1.01 0.67 0.97 1.21
0.92
1.43 1.53 1.11
阻力损失
mm/m 125.85 44.08 67.00 75.57
35.13
59.48 52.30 23.94
流量
L/S 0.1 0.130 0.300 0.500 0.700 1.800 3.000 3.000 6.000 7.000 15.000 18.000 20.000 20.000 20.000 20.000 30.000 80.000
流量
L/S 0.1 0.210 0.300 0.500 1.010 1.550 3.400 3.000 6.000 7.000 15.000 18.000 27.000
本表按03版建筑给水排
海澄-威廉公式 塑
氯化聚氯乙烯
S6.3 1.6MPa
S5 2.0MPa
计算管径 流速 阻力损失 计算管径 流速 阻力损失
mm
125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
中等管径与大管径
流量 计算管径

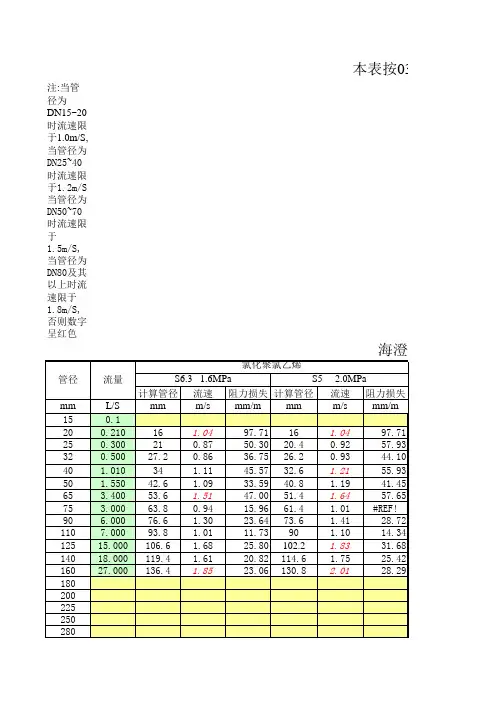

各类给水管材水力计算表

各类给水管材水力计算表
53阻力损失管径铸铁给水管水力计算表阻力损失管径流量流速流速红色计算管径mm流速ms阻力损失mmm计算管径mm流速ms阻力损失计算管径mmm流速mslsmm0
本表按03版建筑给水排
氯化聚氯乙烯 管径 mm 15 20 25 32 40 50 65 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630 流量 L/S 0.1 0.210 0.300 0.500 1.010 1.550 3.400 3.000 6.000 7.000 15.000 18.000 27.000 S6.3 1.6MPa S5 2.0MPa 计算管径 流速 阻力损失 计算管径 流速 阻力损失 mm m/s mm/m mm m/s mm/m 16 21 27.2 34 42.6 53.6 63.8 76.6 93.8 106.6 119.4 136.4
铜管 管径 mm 15 20 25 32 40 50 65 80 100 125 150 200 流量 L/S 0.150 0.200 0.500 1.000 1.500 4.000 4.000 4.000 7.000 4.000 15.000 14.000 25.000 14.000 30.000 30.000 计算管径 mm 13.6 20.2 26.2 32.6 39.6 51.6 64.0 64.3 73.1 82.0 105 128 130 153 209 211 流速 m/s 阻力损失 mm/m 132.64 32.90 50.59 62.99 51.75 87.67 30.71 30.02 45.31 9.19 31.86 10.68 28.99 4.48 4.02 3.84 管径 mm 15 20 25 32 40 50 65 80 100 125 150 200 铜 管(热水)0.0000047 流量 L/S 0.146 0.320 0.620 1.010 1.000 3.500 4.000 4.000 7.550 9.550 9.000 14.000 25.000 14.000 30.000 30.000

给水管径计算公式

给水管径计算公式

给水管径计算公式
给水管径计算公式一:
D=
D------- 管道的计算内径(单位:米)
V秒----- 通过管道的流量(单位:米3/秒)
π----- 常数:3.14
W----- 通过管道的流体速度(单位:米/秒)一般取 1.5~2.0米/秒
给水管径计算公式二:Array式中: Dι----某一管段的供水直径(mm)
Qι----该管段的用水量(L/s)
μ-----管网中水流速度(m/s);一般取经济流速1.5~2.0米.
根据计算而得的某一管段的最大用水量Qι,再将μ=1.5m/s和2.0m/s分别代入公式,则可计算出两个管径,选择两个计算管径中间的标准规格的水管即可;如果没有这种规格的水管,也可选用直径接近的水管。

给水管径计算公式三:
标称管径DN的单位mm(毫米)、流速u的单位m/s(米/秒)、流量q的
单位m3/h(立方米/小时)。

给水允许流速u:DN≥500时,u为0.5~1.5m/s、DN<500时,u为1.5~3m/s。

管径计算公式:
d=18.8×[(q/u)^(0.5)]=18.8×[sqrt (q/u)]
根据d的数值选择与其最接近的标称管径的给水管。

给水管管径的计算方法

给水管管径的计算方法

给水管管径的计算方法流体在一定时间内通过某一横断面的容积或重量称为流量。

用容积表示流量单位是L/s或(m3/h);用重量表示流量单位是kg/s 或t/h。

流体在管道内流动时,在一定时间内所流过的距离为流速,流速一般指流体的平均流速,单位为m/s。

流量与管道断面及流速成正比,三者之间关系:Q = (πD2)/4·v·3600 (m3/ h )式中Q —流量(m3/h或t/h );D —管道内径(m);V —流体平均速度(m/s)。

根据上式,当流速一定时,其流量与管径的平方成正比,在施工中遇到管径替代时,应进行计算后方可代用。

例如用二根DN50的管代替一根DN100的管是不允许的,从公式得知DN100的管道流量是DN50管道流量的4倍,因此必须用4根DN50的管才能代用DN100的管。

暖通南社给水管道经济流速:影响给水管道经济流速的因素很多,精确计算非常复杂。

对于单独的压力输水管道,经济管径公式:D=(fQ^3)^[1/(a+m)]式中:f—经济因素,与电费、管道造价、投资偿还期、管道水头损失计算公式等多项因素有关的系数;Q—管道输水流量;a—管道造价公式中的指数;m—管道水头损失计算公式中的指数。

为简化计算,取f=1,a=1.8,m=5.3,则经济管径公式可简化为:D=Q^0.42例:管道流量22 L/S,求经济管径为多少?解:Q=22 L/S=0.022m^3/s经济管径D=Q^0.42=0.022^0.42=0.201m,所以经济管径可取200mm。

水头损失:没有压力与流速的计算公式,管道的水力计算包括长管水力计算和短管水力计算。

区别是后者在计算时忽略了局部水头损失,只考虑沿程水头损失。

(水头损失可以理解为固体相对运动的摩擦力)以常用的长管自由出流为例,则计算公式为:H=(v^2*L)/(C^2*R),其中H为水头,可以由压力换算,L是管的长度,v是管道出流的流速,R是水力半径R=管道断面面积/内壁周长=r/2,C 是谢才系数C=R^(1/6)/n。

给水管水力计算表

给水管水力计算表

管径
mm 15 20 25 32 40 50 65
80
100 125
150 200
流量
L/S
0.146 0.320 0.620 1.010 1.000 3.500 4.000 4.000 7.550 9.550 9.000 14.000 25.000 14.000 30.000 30.000
此表暂缓
mm
125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200
中等管径与大管径
流量 计算管径
L/S
20.00 35.00 30.00 80.00 70.00 150.00 200.00 308.00 220.00 500.00 600.00 800.00 1000.00 1100.00 1500.00
1.23 0.96 2.09 1.69 1.55 1.98 2.09
4.56 2.50 9.06 5.35 4.03 5.55 5.33
高密度聚乙烯(HDPE)
0.6MPa
计算管径 流速
mm
m/s
21 28 35.2 44 55.4
66 79.2 96.8 110.2
123.4 141 158.6 176.2 198.2
125 24.000 130
150 22.643 155
m/s
1.17 0.93 1.13 1.32 1.11 1.22 1.19 1.20 1.20 1.81 1.20
mm/m
247.37 111.97 119.65 113.40 70.50 61.81 43.72 36.30 26.24 43.70 16.66
流量

给水管径计算公式

给水管径计算公式

给水管径计算公式给水管径计算公式一:D=D------- 管道的计算内径(单位:米)V秒----- 通过管道的流量(单位:米3/秒)π----- 常数:3.14W----- 通过管道的流体速度(单位:米/秒)一般取1.5~2.0米/秒给水管径计算公式二:Array式中: Dι----某一管段的供水直径(mm)Qι----该管段的用水量(L/s)μ-----管网中水流速度(m/s);一般取经济流速1.5~2.0米.根据计算而得的某一管段的最大用水量Qι,再将μ=1.5m/s和2.0m/s分别代入公式,则可计算出两个管径,选择两个计算管径中间的标准规格的水管即可;如果没有这种规格的水管,也可选用直径接近的水管。

给水管径计算公式三:标称管径DN的单位mm(毫米)、流速u的单位m/s(米/秒)、流量q的单位m3/h(立方米/小时)。

给水允许流速u:DN≥500时,u为0.5~1.5m/s、DN<500时,u为1.5~3m/s。

管径计算公式:d=18.8×[(q/u)^(0.5)]=18.8×[sqrt (q/u)]根据d的数值选择与其最接近的标称管径的给水管。

污水管道经济流速一种,1、首先要知道污水管内污水的体积流量V,这个数值的单位是(立方米/小时);2、污水属于粘度较高的流体,管内允许流速u = 0.5米/秒(查《化学工程师手册》);3、污水管径D = [(4*V)/(3.14*u*3600)] 1/2——(式中的1/2是指开平方)二种,个人见解,一般自流的话选0.5m/S左右吧,如果是动力管,0.4MPa以下取2,以上的话可以取到3以上,如果是大口径管道可以适当提高三种,我们做的时候,自流管道一般是0.5左右,泵入口0.8-1.2,出口1.5-2有时还需要看水量雨水管经济流速一种,设计雨水管的总管口径时,在无压流(非满管流)时,管内设计流速通常在1m/s左右,所用的最小设计流速应大于污水管渠,满流时雨水管内的最小设计流速为0.75m/s。

建筑给排水管道管径的确定

建筑给排水管道管径的确定

建筑给排水管道管径的确定前言:本文根据《建筑给水排水设计规范》(GB50015-2003)(以下简称“规范”)的规定,通过计算,采用表格的形式列出了不同建筑给排水管道管径与卫生器具当量值之间的关系,及不同给水管材相互替换的规律,为设计工作提供了便利。

1.给水管道的管径:(1)计算原则:1. 本表以建筑给排水设计中常见的用水分散型公共建筑(如幼儿园、托儿所、养老院、门诊部、诊疗所、办公楼、商场、学校、医院、疗养院、休养所、集体宿舍2. 、旅馆、招待所、宾馆、客运站、会展中心、公共厕所等)为计算对象:3. 给水管道设计秒流量根据“规范”的规定,4. 按下式计算:q g=0.2αNg0.5式中的α值:建筑物名称α值幼儿园、托儿所、养老院 1.2门诊部、诊疗所 1.4办公楼、商场 1.5学校 1.8医院、疗养院、休养所 2.0集体宿舍、旅馆、招待所、宾馆 2.5客运站、会展中心、公共厕所 3.05. 管道流速按下表选定。

公称直径(mm)15~20 25~40 50~70 ≥80水流速度(m/s)≤1.0 ≤1.2 ≤1.5 ≤1.86. 关于管径:(1) 钢管、铸铁管已考虑锈蚀和沉垢的影响。

(2) 塑料管管径、管材系列根据《热塑性塑料管材通用壁厚表》(GB/T10798-2001)并已考虑到刚性与连接的要求。

(3) 不同(4) 管材的管径对照表:钢管公称DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 直径铸铁管公称直径-----DN50 DN70 DN80 DN100 DN125 DN150公称外径d20 d25 d32 d40 d50 d63 d75 ----热塑性塑料管壁厚 2.0 2.3 2.9 3.7 4.6 5.8 6.8 ----铝塑复合管公称外径d20 d25 d32 d40 d50 d63 d75 ----钢塑给水复合管公称直径DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 说明:上表中“热塑性塑料管”为S5系列的规格;“铝塑复合管”为铝管搭接焊式铝塑复合管的规格。

给水管径尺寸对照表

给水管径尺寸对照表

给水管径尺寸对照表给水管径尺寸对照表在建筑工程中,给水管道的设计和施工是非常重要的一环。

而给水管道的管径尺寸则是设计中的一个重要参数。

不同的管径尺寸会影响到水流量、水压等因素,因此在设计中需要根据实际情况选择合适的管径尺寸。

下面是一份常用的给水管径尺寸对照表,供大家参考。

管径尺寸(mm) 水流量(L/S) 水流速度(m/s) 适用场合15 0.06 0.6 单户生活用水、小型商业用水20 0.12 0.6 单户生活用水、小型商业用水25 0.20 0.6 单户生活用水、小型商业用水32 0.40 0.6 多户生活用水、中型商业用水40 0.60 0.6 多户生活用水、中型商业用水50 1.00 0.6 多户生活用水、大型商业用水65 1.60 0.6 大型商业用水、小型工业用水80 2.40 0.6 大型商业用水、小型工业用水100 4.00 0.6 大型商业用水、中型工业用水125 6.30 0.6 大型商业用水、中型工业用水150 9.00 0.6 大型商业用水、大型工业用水200 16.00 0.6 大型商业用水、大型工业用水从上表可以看出,不同的管径尺寸对应着不同的水流量和水流速度。

一般来说,管径越大,水流量越大,但是水流速度会降低。

因此,在选择管径尺寸时,需要根据实际情况综合考虑。

如果水流量较大,可以选择较大的管径尺寸,但是如果水流速度过低,会影响到水的使用效果。

另外,不同的场合也需要选择不同的管径尺寸。

比如,单户生活用水和小型商业用水可以选择较小的管径尺寸,而大型商业用水和大型工业用水则需要选择较大的管径尺寸。

总之,在给水管道的设计和施工中,选择合适的管径尺寸非常重要。

通过上表的对照,可以根据实际情况选择合适的管径尺寸,保证水的流量和流速达到最佳效果。

同时,在施工过程中,也需要注意管道的材质、施工质量等因素,确保管道的安全和可靠性。

水管直径计算公式

水管直径计算公式

水管直径计算公式水管直径的计算在我们的日常生活和工程领域中可是相当重要的哟!咱先来说说为啥要算水管直径。

想象一下,你家里正在装修,师傅要是没算好水管直径,那要么水流量小得可怜,洗澡都不痛快;要么水压太大,水管承受不住“压力”,爆管可就麻烦啦!所以,学会这个计算方法,那是相当实用。

水管直径的计算,其实主要是根据流量和流速来确定的。

流量就是在单位时间内通过水管的水量,流速呢,则是水在水管里流动的速度。

这里有个简单的公式:水管直径= √(4 ×流量 ÷(π × 流速))。

这里的π就是那个约等于 3.14159 的圆周率啦。

给您举个例子哈。

比如说,咱要给一个小区设计供水管道。

经过调查,这个小区每小时的用水量大概是 100 立方米,我们设定水在管道里的流速是 2 米每秒。

那先把单位统一一下,1 小时 = 3600 秒,所以100 立方米每小时就约等于 0.0278 立方米每秒。

把这些数带进公式里,水管直径= √(4 × 0.0278 ÷(3.14159 ×2)),算出来大概就是 0.18 米,也就是 180 毫米。

所以,我们就可以选择内径接近 180 毫米的水管啦。

在实际应用中,还得考虑一些其他因素。

比如说,水管材质对水流的阻力,还有管道的长度、弯头的数量等等。

我之前就碰到过一个事儿,有个新楼盘的开发商为了节省成本,选用了直径偏小的水管。

结果入住后,一到用水高峰期,高层住户的水流小得可怜,洗澡都成问题,住户们那是怨声载道。

后来没办法,又重新改造管道,费时又费力,还花了不少冤枉钱。

再比如说,在工厂的生产线上,如果水管直径算小了,机器冷却用水不足,可能会导致机器过热,影响生产效率,甚至损坏机器。

我有个朋友在一家工厂工作,就因为这水管直径的问题,导致一批产品出现了质量问题,损失可不小。

所以啊,算好水管直径,真的是马虎不得。

这不仅关系到我们日常生活的便利,还影响着各种工程的正常运行。
