历年电力系统继电保护考试题及答案
电力系统继电保护试题库 (全20套试卷答案)
一、填空题（每小题 1 分，共 20 分） 1、选择性 2、金属性 3、最大最小 4、0.9 5、使启动电流躲过最大不平衡电流 6、可靠地动作 7、震荡中心 8、高 9、纵联差动保护 10、零序阻抗 11、返回 12、电流 13、电流 14、线路 15、容性电流 16、80%~85% 17、最小负荷阻抗 18、间断的 19、不 20、幅值 二、选择题（每小题 2 分，共 20 分） 1、B 2、B 3、A 4、B 5、B 6、C 7、A 8、A 9、B 10、B 三、判断题（每小题 2 分，共 10 分） 1、√ 2、× 3、√ 4、√ 5、√ 四、名词解释与简答（每小题 5 分，共 20 分） 1.速动性：指尽可能快地切除故障，以减少设备及用户在大短路电流、电压下运行的时间， 降低设备的损坏程度，提高电力系统并列运行的稳定性。 2. 比率制动特性 答： 在继电保护的差动保护中， 简单说就是使差动电流定值随制动电流的增大而成某一比率 的提高。使制动电流在不平衡电流较大的外部故障时有制动作用。而在内部故障时，制动作 用最小 3.什么是重合闸前加速保护？ 答：所谓前加速就是当线路第一次故障时，靠近电源端保护无选择性动作，然后进行重 合。如果重合于永久性故障上，则在断路器合闸后，再有选择性的切除故障。 采用前加速的优点是：能够快速地切除瞬时性故障；可能使瞬时性故障来不及发展成 永久性故障，从而提高重合闸的成功率；能保证发电厂和重要变电所的母线电压在 0.6~0.7 倍额定电压以上，从而保证厂用电和重要用户的电能质量；使用设备少，只需装设一套重合 闸装置，简单、经济。 前加速度的缺点是:断路器工作条件恶劣，动作次数较多；重合于永久性故障上时，故 障切除的时间可能较长； 如果靠近电源侧的重合闸装置或断路器拒绝合闸， 则将扩大停电的 范围。甚至在最末一级线路上故障时，都会使连接在这条线路上的所有用户停电。 前加速保护主要用于 35kV 以下由发电厂或重要变电所引出的直配线路上， 以便快速切 除故障，保证母线电压。
电力系统继电保护习题及答案
绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
3、金属性4、输电线路的短路可分为___________、____________两类。
4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。
5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
11、远后备近后备二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
2、B3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

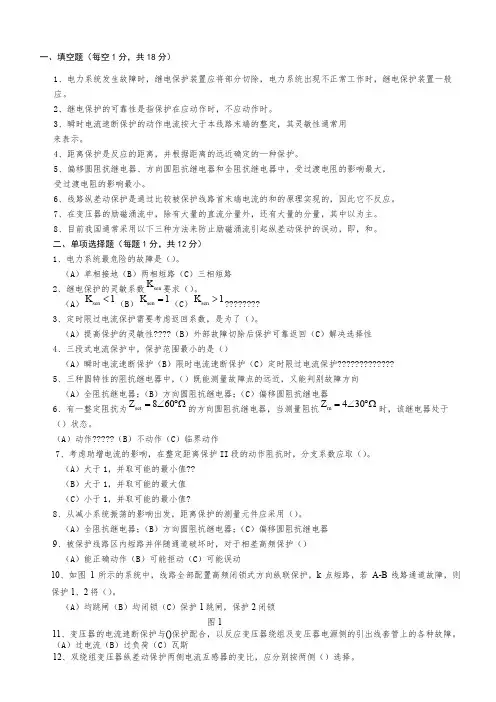

《电力系统继电保护原理》期末考试试题及详细答案
一、填空题（每空1分，共18分）1、电力系统发生故障时，继电保护装置应将部分切除，电力系统出现不正常工作时，继电保护装置一般应。
2、继电保护的可靠性是指保护在应动作时，不应动作时。
3、瞬时电流速断保护的动作电流按大于本线路末端的整定，其灵敏性通常用来表示。
4、距离保护是反应的距离，并根据距离的远近确定的—种保护。
5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中，受过渡电阻的影响最大，受过渡电阻的影响最小。
6、线路纵差动保护是通过比较被保护线路首末端电流的和的原理实现的，因此它不反应。
7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的分量，其中以为主。
8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动，即，和。
二、单项选择题（每题1分，共12分）1、电力系统最危险的故障是（）。
（A ）单相接地（B ）两相短路（C ）三相短路2、继电保护的灵敏系数sen K 要求（）。
（A ）1sen K <（B ）1sen K =（C ）1sen K >????????3、定时限过电流保护需要考虑返回系数，是为了（）。
（A ）提高保护的灵敏性????（B ）外部故障切除后保护可靠返回（C ）解决选择性4、三段式电流保护中，保护范围最小的是（）（A ）瞬时电流速断保护（B ）限时电流速断保护（C ）定时限过电流保护?????????????5、三种圆特性的阻抗继电器中，（）既能测量故障点的远近，又能判别故障方向（A ）全阻抗继电器；（B ）方向圆阻抗继电器；（C ）偏移圆阻抗继电器6、有一整定阻抗为860set Z =∠︒Ω的方向圆阻抗继电器，当测量阻抗430m Z =∠︒Ω时，该继电器处于（）状态。
（A ）动作?????（B ）不动作（C ）临界动作7、考虑助增电流的影响，在整定距离保护II 段的动作阻抗时，分支系数应取（）。
（A ）大于1，并取可能的最小值??（B ）大于1，并取可能的最大值（C ）小于1，并取可能的最小值?8、从减小系统振荡的影响出发，距离保护的测量元件应采用（）。

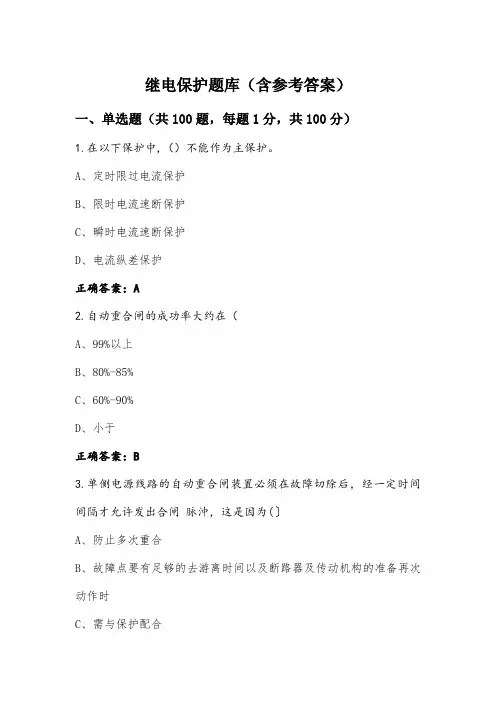

继电保护题库(含参考答案)
继电保护题库（含参考答案）一、单选题（共100题，每题1分，共100分）1.在以下保护中,（）不能作为主保护。
A、定时限过电流保护B、限时电流速断保护C、瞬时电流速断保护D、电流纵差保护正确答案：A2.自动重合闸的成功率大约在（A、99%以上B、80%-85%C、60%-90%D、小于正确答案：B3.单侧电源线路的自动重合闸装置必须在故障切除后，经一定时间间隔才允许发出合闸脉沖，这是因为(〕A、防止多次重合B、故障点要有足够的去游离时间以及断路器及传动机构的准备再次动作时C、需与保护配合D、断路器消弧正确答案：B4.变压器的过电流保护，加装复合电压闭锁元件是为了（)A、提高过电流保护的快速性B、提高过电流保护的选择型C、提高过电流保护的灵敏度D、提高过电流保护的可靠性正确答案：C5.断路器失灵保护动作时，下列说法正确的是(）A、跳开同一电压等级母线上的所有断路器B、跳开母线上的某些断路器C、闭合母线上的所有断路器D、先跳开母联和分段，再跳开同一母线上与之相连的其他回路断路器正确答案：D6.在一合 Yd11 接线的变压器 d侧发生 BC 两相短路，Y侧某相短路电流是其他两相的两倍，该相为（〕A、A相B、B相C、C相D、都不对正确答案：C7.不属于继电保护基本要求的是（A、速动性B、选择性C、有效性D、可靠性正确答案：C8.当控制开关的合闸后位置，断路器在分闸后位置，断路器的位置指示灯是〔A、绿灯亮平光B、红灯亮平光C、红灯发闪光D、绿灯发闪光正确答案：D9.保护安装处到保护范国末端的线路阻抗称为阻抗继电器的(A、整定阻抗B、测量阻抗C、负荷阻抗D、动作阻抗正确答案：A10.鉴别波形间断角的差动保护，是根据变压器（）波形特点为原理的保护。
A、内部短路电流B、负荷电流C、外部短路电流D、励磁涌流正确答案：D11.（）的出现，是接地故障区别于正常运行、过负荷、系统振荡及相间短路的基本特征A、正序分量B、零序分量C、负序分量D、短路电流正确答案：B12.距离山段保护，采用方向阻抗继电器比采用全阻抗继电器（A、保护范围小B、灵敏性低C、灵敏性一样D、灵敏度高正确答案：D13.双侧电源电网的自动重合闸时间除了满足单电源电网的要求之外，还应考虑（A、两侧保护的型号B、两侧电源电动势是否同相位C、两侧保护动作以及断路器跳闸的时间差D、两侧互感器的误差正确答案：C14.当零序功率方向继电器的最灵敏角为电流超前电压100°时(）A、其电流和电压回路应按反极性与相应的B、该相位角与线路正向故障时零序电流与零序电压的相位关系一致C、该元件适用于中性点不接地系统零序方向保护D、其电流应按反极性与相应的正确答案：B15.要保证重合闸装置只动作一次，装置的准备动作时间应为（A、0.8~1秒B、15~25秒C、1~10秒D、10~15秒正确答案：B16.变压器差动保护中，为了减少不平衡电流，常选用一次侧通过较大短路电流时铁芯也不致于饱和的（）电流互感器。
继电保护考试题+参考答案
继电保护考试题+参考答案一、判断题（共100题，每题1分，共100分）1.画点划线时，如果所画出的点划线显示为直线，应修改线型比例.。
A、正确B、错误正确答案：A2.在电容器串联电路中，电容量较小的电容器所承受的电压较高。
A、正确B、错误正确答案：A3.交流电路各量值间的差，实质上表示的是各量值间的时间差，角度也可折算成时间。
A、正确B、错误正确答案：B4.绝缘测量时必须断开所测回路的交直流电源A、正确B、错误正确答案：A5.组织内部信息沟通对于了解组织成员的协作意愿具有重要作用。
A、正确B、错误正确答案：A6.主站和子站两侧的规约可任意指定，只要保证版本一致即可，如CDT规约、DISA规约与XT9702规约的区分、IEC870-101规约、103规约、与104规约的区分等。
A、正确B、错误正确答案：B7.“四统一”的测控装置远方方式时，远方遥控预置失败。
A、正确B、错误正确答案：B8.工作前应熟悉工作地点、带电部位，防止误入带电间隔。
A、正确正确答案：A9.零序网中零序电流的流通情况，与网络结构，特别是变压器的接线方式及中性点接地情况有密切的关系。
A、正确B、错误正确答案：A10.从供电可靠性和故障范围的观点来看，有效接地系统更有优势。
A、正确B、错误正确答案：B11.高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者，只需填用第二种工作票。
A、正确B、错误正确答案：B12.遥控选择不成功时装置有逻辑闭锁，在不满足条件时，禁止遥控，检查逻辑，使之正确，并满足条件。
A、正确B、错误正确答案：A13.允许用卡继电器触点、短路触点或类似的人为手段做保护装置的整组试验。
A、正确B、错误正确答案：B14.由于设备原因，接地刀闸与检修设备之间连有断路器（开关），在接地刀闸和断路器（开关）合上后，应有保证断路器（开关）不会分闸的措施。
A、正确B、错误正确答案：A15.在数据传送过程中，为发现误码甚至纠正误码，通常在原数据上附加“校验码”。
电力系统继电保护习题与答案
绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。
2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。
3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。
4、输电线路的短路可分为___________、____________两类。
5、短路时总要伴随产生很大的_________，同时使系统中______降低。
6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。
7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。
8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。
9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。
10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。
11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。
二、选择题：1、继电保护装置是由______组成的。
(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。
2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。
(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。
3、继电器按其结构形式分类，目前主要有______。
(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。
4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的______的体现。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案1．过电流继电器的返回系数（B ）A．等于0 B．小于1C．等于1 D．大于12．限时电流速断保护的灵敏系数要求（ B ）A．大于2 B．大于1.3~1.5C．大于1.2 D．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A）A．有机会只切除一条线路 B．有机会只切除一条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A．方向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ D ）A．90°接线 B．30、3C.-3、-3D．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ B ）A．全阻抗继电器 B．方向阻抗继电器C．偏移特性阻抗继电器 D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（ A ）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（ C ）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（ A ）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（ C ）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（ B ）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（ A ）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
继电保护试题库(含参考答案)
继电保护试题库（含参考答案）一、单选题（共50题，每题1分，共50分）1、220kV及以上变压器电量保护按双重化配置，每套保护包含完整的主、后备保护功能变压器各侧及公共绕组的MU均按( )配置，中性点电流、间隙电流并入( )A、双重化独立合并单元B、变压器各侧双套，公共绕组单套独立合并单元C、变压器各侧与公共绕组共用2套合并单元相应侧MUD、双重化相应侧MU正确答案：D2、GOOSE报文保证其通信可靠性的方式是( )。
A、协议问答握手机制B、由以太网链路保证C、报文重发与超时机制D、MAC地址与端口绑定正确答案：C3、双母线运行倒闸过程中会出现同一断路器的两个隔离开关同时闭合的情况，如果此时Ⅰ母发生故障，母线保护应( )。
A、切除两条母线B、切除Ⅰ母C、切除Ⅱ母D、两条母线均不切除正确答案：A4、中心点接地变压器发生高压侧单相接地故障，故障点越靠近中心点，相间纵差保护灵敏度( )。
A、越高B、越低C、没有变化D、以上都有可能。
正确答案：B5、下列保护中，属于后备保护的是( )。
A、高频闭锁零序保护B、断路器失灵保护C、气体（瓦斯）保护D、变压器差动保护正确答案：B6、当架空输电线路发生三相短路故障时，该线路保护安装处的电流和电压的相位关系是( )A、电压补偿角B、线路阻抗角C、保护安装处的功角D、功率因数角正确答案：B7、断路器的跳合闸位置监视灯串联一个电阻，其目的是为了( )。
A、防止灯泡过热。
B、限制通过跳闸绕组的电流C、防止因灯座短路造成断路器误跳闸D、补偿灯泡的额定电压正确答案：C8、( )kV及以上系统保护、高压侧为330kV及以上的变压器和300MW及以上的发电机变压器组差动保护用电流互感器宜采用TPY电流互感器。
A、110B、330C、500D、220正确答案：B9、电容器低电压保护的动作电压（一次值）可取Uop=( )Un。
A、(0.6-0.7)B、(0.5-0.6)C、(0.8-0.9)D、(0.7-0.8)正确答案：B10、高频闭锁距离保护的优点是( )。
电力系统继电保护试题以及答案
电⼒系统继电保护试题以及答案电⼒系统继电保护试题以及答案⼀、单项选择题（本⼤题共15⼩题，每⼩题1分，共15分）在每⼩题列出的四个备选项中只有⼀个是符合题⽬要求的，请将其代码填写在题后的括号内。
错选、多选或未选均⽆分。
1．过电流继电器的返回系数（B）A．等于0 B．⼩于1C．等于1 D．⼤于12．限时电流速断保护的灵敏系数要求（B）A．⼤于2 B．⼤于1.3~1.5C．⼤于1.2 D．⼤于0.853．在中性点⾮直接接地电⽹中,由同⼀变电所母线引出的并列运⾏的线路上发⽣两点异相接地短路,采⽤不完全星形接线保护的动作情况是（A）A．有机会只切除⼀条线路 B．有机会只切除⼀条线路C．100%切除两条故障线路 D．不动作即两条故障线路都不切除4．在双侧电源系统中,采⽤⽅向元件是为了提⾼保护的（D）A．⽅向性 B．可靠性C．灵敏性 D．选择性5．在中性点直接接地电⽹中,零序功率⽅向继电器采⽤的接线⽅式是（D）A．90°接线 B．30、3C.-3、-3D．-30、36．正⽅向出⼝相间短路,存在动作“死区”的阻抗继电器是（D）A．全阻抗继电器 B．⽅向阻抗继电器C．偏移特性阻抗继电器D．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线⽅式是（D）A．0°接线 B．90°接线C．30、3D．A、A+3零序补偿电流的接线⽅式8．由于过渡电阻的存在，⼀般情况下使阻抗继电器的（A）A．测量阻抗增⼤，保护范围减⼩ B．测量阻抗增⼤，保护范围增⼤C．测量阻抗减⼩，保护范围减⼩ D．测量阻抗减⼩，保护范围增⼤9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以⼀个⼩于1的可靠系数，⽬的是为了保证保护动作的（A）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分⽀系数取最⼤值是为了满⾜保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采⽤⽅向阻抗继电器⽐采⽤全阻抗继电器（A）A．灵敏度⾼ B．灵敏度低C．灵敏度⼀样 D．保护范围⼩12．⾼频阻波器的作⽤是(C）A．限制短路电流 B．防⽌⼯频电流窜越C．防⽌⾼频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运⾏时差动回路两臂的电流相等，应使变压器Y侧电流互感器变⽐（B）B．增⼤倍A．等于变压器变⽐nTC．减少倍 D．增⼤3倍14．发电机横差保护的作⽤是（A）A．保护定⼦绕组匝间短路 B．保护定⼦绕组相间短路C．保护定⼦绕组接地短路 D．保护转⼦绕组⼀点接地故障15．对于⼤型发电机，反应转⼦表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护⼆、填空题（本⼤题共23⼩题，每⼩题1分，共23分）请在每⼩题的空格中填上正确答案。
电力系统继电保护试题及答案
电力系统继电保护试题及答案一、选择题1. 继电保护装置的主要作用是什么？A. 测量电压和电流B. 监控电力系统运行状态C. 快速切除故障部分，保护系统安全D. 调整电力系统负荷答案：C2. 以下哪个不是电力系统继电保护的基本要求？A. 选择性B. 可靠性C. 经济性D. 快速性答案：C3. 距离保护的基本原理是什么？A. 根据故障电流的大小来判断故障B. 根据故障点与保护装置的距离来判断故障C. 根据故障电压的高低来判断故障D. 根据故障持续的时间来判断故障答案：B二、简答题1. 简述差动保护的工作原理。
差动保护的工作原理是利用电流互感器测量线路两端的电流，当线路发生故障时，故障点两侧的电流会发生变化，通过比较两侧电流的差值来判断是否发生故障。
如果差值超过设定值，继电器动作，切断故障部分。
2. 什么是零序保护，它适用于哪些场合？零序保护是一种检测电力系统中零序电流的保护方式，适用于三相系统中的接地故障检测。
由于三相平衡时零序电流为零，当发生接地故障时，零序电流会显著增加，零序保护通过检测这一变化来动作。
三、计算题1. 假设某电力线路的额定电流为100A，差动保护的设定值为额定电流的120%，当线路发生故障时，故障点两侧的电流分别为120A和80A，请计算差动保护的动作电流。
差动保护的动作电流 = 故障点两侧电流的差值 = 120A - 80A = 40A由于动作电流40A小于设定值120A，差动保护不会动作。
2. 某电力系统采用距离保护，已知故障点到保护装置的距离为40km，保护装置的动作时间为0.5秒，求故障点到保护装置的传输速度。
传输速度 = 故障点到保护装置的距离 / 保护装置的动作时间传输速度 = 40km / 0.5s = 80km/s四、论述题1. 论述电力系统继电保护的重要性及其在现代电力系统中的作用。
电力系统继电保护是确保电力系统安全稳定运行的关键技术之一。
它能够快速准确地检测并切除故障部分，防止故障扩大，保护电力系统的设备和线路。
历年电力系统继电保护考试题及答案
试题一一、单项选择题（每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(）①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合,若（)不满足要求,则要与相邻线路限时电流速断保护配合.①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ).①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为( ）①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证（ )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需（)。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性,如果接错极性，会发生方向阻抗继电器( ）的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的.调节方法是改变电抗变换器DKB ( )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的（ )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线.例如IJ =IB—IA时,UJ=( ).①UB ②UB-UA③UA—UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对（）。
电力系统继电保护试题库 (全20套试卷答案)
2.反时限特性 答：继电保护的动作时间虽输入电流的增大而减小，呈反时限电流。 3.什么是重合闸后加速保护，有何优、缺点？主要适用于什么场合？
答：所谓后加速就是当线路第一次故障时，保护有选择性的动作，然后进行重合。如果重合 于永久性故障上，则在断路器合闸后，再加速保护动作瞬时切除故障，而与第一次动作是否 带有时限无关。 后加速保护的优点是：第一次是有选择性地切除故障，不会扩大停电范围，特别是在 重要的高压电网中， 一般不允许无选择性地动作而后以重合闸来纠正； 保证了重合于永久性 故障时能瞬时切除；和前加速相比，使用中不受网络结构和符合条件的限制。 后加速保护的缺点是：每个断路器上都需要装设一套重合闸，与前加速相比略为复杂； 第一次切除故障可能带有延时。 “后加速”的配合方式广泛应用于 35KV 以上的网络及对重要负荷供电的送电线路上。 因此，在这些线路上一般都装有性能比较完备的保护装置。 4.变压器可能发生哪些故障和不正常运行状态？它们与线路相比有何异同？ 答： 变压器故障可以分为油箱外和油箱内两种故障， 油箱外得故障主要是套管和引出线上发 生相间短路和接地短路。油箱内的故障包括绕组的相间短路、接地短路、匝间短路以及铁芯 的烧损等。 变压器的不正常运行状态主要有变压器外部短路引起的过电流、 负荷长时间超过额定容 量引起的过负荷、风扇故障或漏油等原因引起的冷却能力下降等。此外，对于中性点不接地 运行的星形接线变压器， 外部接地短路时有可能造成变压器中性点过电压， 威胁变压的绝缘；
4.变压器纵差保护中， 消除励磁涌流影响的措施有哪些？它们利用了哪些特征？各自有何特 点？ 答：（1）采用速饱和中间变流器。励磁涌流中含有大量的非周期分量，所以可以采用 速饱和中间变流器来防止差动保护的误动。对于 Yd11 接线方式的三相变压器，常常有一相 是对称性涌流，没有非周期分量，中间变流器不能饱和，只能通过差动继电器的动作电流来 躲过。 （2）二次谐波制动的方法。二次谐波制动方法是根据励磁涌流中含有大量的二次谐波 分量的特点， 当检测到差电流中二次谐波含量大于整定值时就将差动继电器闭锁， 以防止励 磁涌流引起的误动。这种方法称为二次谐波制动的差动保护。 二次谐波制动差动保护原理简单、调试方便、灵敏度高，在变压器纵差保护中获得了 非常广泛的应用。 但在具有静止无功补偿装置等电容分量比较大系统， 若空载合闸前变压器 已经存在故障，合闸后故障相位故障电流，非故障相位励磁涌流，采用三相或门制动的方案 时，差动保护必将被闭锁。由于励磁涌流衰减很慢，保护的动作时间可能会长达数百毫秒。 这是二次谐波制动方法的主要缺点。 （3）间断角鉴别的方法。励磁涌流的波形会出现间断角。而变压器内部故障时流入差 动继电器的稳态差电流是正弦波， 不会出现间断角。 间断角鉴别的方法是利用这个特征鉴别 励磁涌流和故障电流， 即通过检测差电流波形是否存在间断角， 当间断角大于整定值时将差 动保护闭锁。 间断角原理由于采用按相闭锁的方法，在变压器合闸于内部故障时，能够快速动作。 这是比二次谐波制动（三相或门制动）方法优越的地方。对于其他内部故障，暂态高次谐波 分量会使电流波形畸变（微分后畸变更加严重）。波形畸变一般不会产生“间断角”，但会 影响电流的波宽。若波形畸变很严重导致波宽小于整定值（140°）差动保护也将被暂时闭 锁而造成动作延缓。显然，造成保护动作延缓的因素，二次谐波制动与间断角原理是有差异 的。 五、计算题（15 分） 解：保护 1 电流Ⅰ段整定计算 （1）求动作电流 I
2020—2021学年继电保护专业《电力系统继电保护》期末考试题及答案(试卷一)
2020—2021学年度继电保护专业《电力系统继电保护》期末考试题及答案（试卷一）一、填空题(每小题1分，共20分)。
1.电气元件配置两套保护，一套保护未动作时另一套保护动作于跳闸，称为_______保护。
2.电流继电器的_______电流与动作电流的比值称为继电器的返回系数。
3.反应电流增大而瞬时动作的保护称为_______。
4.定时限过电流保护的动作时限是按_______来选择的。
5.电流电压连锁速断保护是按系统经常运行方式下电流和电压元件的保护范围_______这一条件来整定的。
6.零序过电流保护与相间过电流保护相比，由于其动作电流小，所以灵敏度_______。
7.全阻抗继电器的主要缺点是_______。
8.相间短路的阻抗继电器采用0°接线。
例如：时，=_______。
9.精确工作电流I ac是阻抗继电器的一个主要技术指标。
I ac越小，表明U0越小，即_______。
10.距离Ⅱ段的整定阻抗应按分支系数K b为最小的运行方式来确定，目的是为了保证_____。
11.在双侧电源系统中，当两电压电势模值相同且系统阻抗角和线路阻抗角相等时，振荡中心处于_______。
12.故障时发信方式的优点是_______。
13.相差高频保护采用比较线路两端_______相位来反应对称短路。
14.在三侧电源时，三绕组变压器的纵差动保护的制动线圈应接于_______。
15.对于中性点可接地或不接地的变压器需要装设零序电流保护和_______。
16.相对于中、小型机组，大型发电机组参数的变化将对继电保护“四性”中的_______性不利。
17.发电机正常运行时的三次谐波电压，机端量总是_______中性点量。
18.发电机定子绕组匝间短路时，将出现_______向负序电压，并产生相应的负序电流。
19.对于单母线或双母线保护，通常把_______放在重要位置。
20.微机保护的基本算法是计算被测电气量的大小和_______的方法。
电力系统继电保护试题以及答案
电力系统继电保护试题以及答案电力系统继电保护试题以及答案电力系统继电保护试题以及答案一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．过电流继电器的返回系数（ ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（ ）A ．大于2B ．大于1.3~1.5C ．大于1.2D ．大于0.853．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（ ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ ）A ．90°接线B ．30、30 C.-3、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ ）A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（）A．选择性 B．可靠性C．灵敏性 D．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是（）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。
电力系统继电保护习题及答案
电力系统继电保护习题及答案第一章电力系统继电保护基本概念和要求一、选择1.1.31.电力系统在运行中发生各种类型短路故章，将伴随蓍很大的短路电流和(A ).A电压降低B电压升高C电压为零D电压不变1.1.42.继电保护装置是保证电力元件安全运行的基本设备,任何电力元件不得在无保护的状态下运行.( A )A.正确B.错误.3.电力系统继电保护的任务是系统发生故障时仅发出信号.( B )A.正确B.错误4.继电保护反映电力系统元件和电气设备的( D ),并根据运行维护条件和设备的承受能力,自动发出信号、减负荷或延时跳闸.A.故障状态B.完美状态C.正常运行状态D.异常运行状态1.2.25.继电保护装置组成元件包括( D ).A.测量与仪表回路B.仪表回路C.二次回路各元件D.测量元件、逻辑元件、执行元件6．继电保护装置中，实现判断是否有故障发生功能的是(A )A. 测量比较元件B. 逻辑判断元件C. 执行元件D. 测量互感器元件1.2.47.主保护或断路器拒动时，用来切除故障的保护是(A)A. 后备保护B. 辅助保护C. 异常运行保护D. 安全自动装置8．能满足系统稳定及设备安全要求，能以最快速度有选择地切除被保护设备和线路故障的保护称为主保护。
（√）1.39(多选 )下列选项属于电力系统继电保护四项基本性能要求的有( BCD ).A.良好性B.速动性C.可靠性D.选择性10.继电保护动作具有选择性其包含的含义为(AB)A. 当元件或设备故障时首先由装设在本设备上的继电保护动作切除故障B. 当继电保护或断路器拒动时后备保护切除故障时保证停电范围尽可能小C. 继电保护在需要动作时不拒动不需要动作时不误动D. 继电保护以尽可能快的速度动作切除故障元件或设备11．当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护的灵敏性的体现。
（A）A.正确B.错误.12．保护装置的动作时间就是故障切除时间。
（B）A.正确B.错误.13．保护装置的动作时间就是故障切除时间。
电力系统继电保护试题及答案
电力系统继电保护试题及答案一、单项选择题（每题2分，共20分）1. 电力系统继电保护的基本原理是什么？A. 过载保护B. 短路保护C. 过电压保护D. 欠电压保护答案：B2. 以下哪种继电器是时间继电器？A. 电流继电器B. 电压继电器C. 差动继电器D. 反时限继电器答案：D3. 电力系统中的保护装置通常由哪几部分组成？A. 测量、逻辑和执行B. 测量、控制和执行C. 测量、逻辑和控制D. 测量、控制和输出答案：A4. 差动保护主要用于保护哪种设备？A. 发电机B. 变压器C. 输电线路D. 电动机答案：B5. 电力系统继电保护的最终目的是？A. 保护设备安全B. 保证系统稳定C. 减少停电时间D. 所有以上答案：D6. 以下哪种故障属于瞬时性故障？A. 短路故障B. 接地故障C. 过负荷故障D. 电压暂降答案：D7. 电力系统继电保护的灵敏度是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：C8. 继电保护装置的整定值是指什么？A. 保护装置的启动电流B. 保护装置的故障检测能力C. 保护装置的故障处理速度D. 保护装置的故障处理时间答案：A9. 电力系统中的保护装置通常采用哪种方式进行故障检测？A. 电压检测B. 电流检测C. 功率检测D. 频率检测答案：B10. 电力系统继电保护的速动性是指什么？A. 保护装置的响应时间B. 保护装置的启动电流C. 保护装置的故障检测能力D. 保护装置的故障处理速度答案：A二、多项选择题（每题3分，共15分）1. 以下哪些因素会影响电力系统继电保护的可靠性？A. 保护装置的质量和性能B. 操作人员的技术水平C. 保护装置的整定值D. 系统负荷的变化答案：A, B, C, D2. 电力系统继电保护中常用的保护类型包括哪些？A. 差动保护B. 距离保护C. 过电流保护D. 零序保护答案：A, B, C, D3. 电力系统继电保护装置的整定值应考虑哪些因素？A. 系统的最大负荷B. 系统的最小负荷C. 系统的短路电流D. 系统的电压等级答案：A, C4. 电力系统继电保护装置的故障检测方法包括哪些？A. 电流比较法B. 电压比较法C. 功率比较法D. 频率比较法答案：A, B, C5. 电力系统继电保护装置的故障处理措施包括哪些？A. 断路器跳闸B. 重合闸C. 隔离故障设备D. 通知操作人员答案：A, B, C, D三、判断题（每题1分，共10分）1. 电力系统继电保护装置的灵敏度越高越好。
继电保护试题(含参考答案)
继电保护试题（含参考答案）一、单选题（共30题，每题1分，共30分）1、为保证电流互感器的综合误差满足小于10%的要求，电流互感器接入的二次负载阻抗要（）限制值。
A、大于B、等于C、小于正确答案：C2、考虑上下级定时限过电流保护灵敏度配合时,动作电流应为（）。
A、上下级整定值相等答案解析:题目修改：“本线路与下级线路的动作电流应为（）。
”B、下条线路定时限过电流保护整定值较大C、本线路定时限过电流保护整定值较大正确答案：C3、作为电气工作者，员工必须熟知本工种的（）和施工现场的安全生产制度,不违章作业。
A、生产安排B、工作时间C、安全操作规程正确答案：C4、为保证零序电流保护有较稳定的保护区和灵敏度，考虑中性点接地的多少、分布时,应使电网中对应零序电流的网络尽可能（）。
A、有较大变化B、保持不变或变化较小C、灵活,可随时调整正确答案：B5、中性点不接地系统发生单相接地故障接地电流为（）。
A、容性电流B、感性电流C、阻性电流正确答案：A6、当伤者牙关紧闭,无法进行口对口人工呼吸时,应（）。
A、用工具把嘴开B、口对鼻吹气C、加大压力口对口吹气正确答案：B7、我国电力系统中性点接地方式分为（）与非直接接地两大类。
A、中性点经电抗接地B、中性点直接接地C、中性点经电阻接地正确答案：B8、电力系统中性点运行方式是指电力系统中发电机或（）的中性点的接地方式。
A、电压互感器B、电流互感器C、变压器正确答案：C9、应急外伤抢救压迫止血方法适用于（）部位A、头部、四肢B、全身都适用C、四肢正确答案：A10、变压器过电流保护装设在变压器电源侧，由（）和时间元件构成。
A、电压元件B、功率元件C、电流元件D、负序元件正确答案：C11、变压器主保护包括（）、电流速断保护、纵差动保护。
A、气体保护B、过负荷保护C、零序保护D、过电流保护正确答案：A12、从输电网或地区发电厂接受电能,通过配电设施将电能分配给用户的电力网称为（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试题一一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)1．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越()①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若()不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为( )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证( )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需()。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB ( )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的( )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如IJ =IB-IA时，UJ=( )。
①UB ②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对( )。
①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( )。
①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用I1+KI2为操作电流，K=6~8，主要是考虑( )相位不受两侧电源相位的影响，有利于正确比相。
①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( )为载波传送通道实现高频信号的传送，完成对两端电气量的比较。
①微波通道②光纤通道③输电线路④导引线二、(本题满分20分)如图网络，试计算保护1电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到20KM时情况如何?由此得出什么结论?已知Kk’=1.2,z1=0.4Ω/km,Zs.min=12Ω, Zs.max=18Ω。
三、(本题每小题5分，满分10分)在单电源环网系统中，馈电线路过电流保护动作时限如图所示。
1.计算输电线路过电流保护动作时间；2.哪些线路过电流保护必须安装功率方向元件?如果需要安装,在图中标明功率方向元件及其动作正方向。
2s 1s 2.5s0.5s 1.5s 1.5s 0.5s四、 (本题满分10)如图所示，各线路均装有距离保护，已知：Zs1.max=20Ω，Zs1.min=15Ω，Zs2.max=25Ω，Zs2.min=20Ω，z1= 0.4Ω／km, Kk’’=0.8。
计算保护1的距离II段动作定值并校验动作灵敏度。
110KV 45KM 30KM五、(本题每小题5分，满分15分)高频闭锁方向保护的原理框图如下。
1.分别叙述保护动作区内部与外部故障时的保护的动作过程；2.说明原理框图中各元件的功能与作用；3.如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?六、 (本题每小题5分，满分15分)1．零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？2．说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？3．闭锁式方向高频保护中采用负序功率方向继电器有何优点？试题1答案一、单项选择题(每小题2分，共30分。
从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。
)2．电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。
①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。
①100％②2／3 ③1／3 ④ 05．按900接线的功率方向继电器，若IJ =-Ic，则UJ应为(② )①UAB ②-UAB③UB④-UC6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。
①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④)。
①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。
①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。
调节方法是改变电抗变换器DKB (④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离II段的动作值应按分支系数Kfz为最小的运行方式来确定，目的是为了保证保护的(② )。
①速动性②选择性③灵敏性④可靠性11．相间短路的阻抗继电器采用00接线。
例如IJ =IB-IA时，UJ=( ② )。
①UB ②UB-UA③UA-UB④UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(① )。
①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是(③ )。
①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用I1+KI2为操作电流，K=6~8，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。
①正序电流②零序电流③负序电流④相电流16．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③ )为载波传送通道实现高频信号的传送，完成对两端电气量的比较。
①微波通道②光纤通道③输电线路④导引线二、(本题满分20分)如图网络，试计算保护1电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到20KM时情况如何?由此得出什么结论?已知Kk’=1.2,z1=0.4Ω/km,Zs.min=12Ω, Zs.max=18Ω。
解：IdB .max= Es/(Zs.min + z1×LAB)Idz.A ’ = Kk'IdB.max)23(1max..'1min sAdzs ZIEZl-⋅=LAB=60 km: LAB=20 km:Idz’ = 2.21 (kA) Idz’ = 3.98 (kA)Lmin =19.95 (km) Lmin =-8.92(km)被保护线路的长度很短时，电流速断保护可能没有保护范围。
三、(本题每小题5分，满分10分)在单电源环网系统中，馈电线路过电流保护动作时限如图所示。
1.计算输电线路过电流保护动作时间；2.哪些线路过电流保护必须安装功率方向元件?如果需要安装,在图中标明功率方向元件及其动作正方向。
2s 1s 2.5s0.5s 1.5s 1.5s 0.5s四、 (本题满分10)如图所示，各线路均装有距离保护，已知：Zs1.max=20Ω，Zs1.min=15Ω，Zs2.max=25Ω，Zs2.min=20Ω，z1= 0.4Ω／km, Kk’’=0.8。
计算保护1的距离II段动作定值并校验动作灵敏度。
110KV 45KM 30KMKb=Ibc/Iab=[ 1+(zs1+zab)/zs2];Kb.min =[ 1+(15+18)/25]=2.32;Zdz A’’= Kk’’(ZAB+Kb×ZBC) =36.67ΩKlm= Zdz A’’/ ZAB=2.04>1.25五、(本题每小题5分，满分15分)高频闭锁方向保护的原理框图如下。
1.分别叙述保护动作区内部与外部故障时的保护的动作过程；2.说明原理框图中各元件的功能与作用；3.如果通道遭到破坏，当内部故障和外部故障时，保护的工作会受到何影响?1．动作过程：•保护区内故障：两侧保护方向元件I,I’,S+动作，I’,S+动作后闭锁发讯，两侧保护均不发讯，保护动作跳闸•保护区外故障：近故障侧保护方向元件S+不动作，I动作后启动发讯，闭锁对侧保护2．元件的功能与作用：S+ ：保护正方向故障时动作的功率方向元件；I，I’：故障起动元件t1: 区外故障切除后，近故障端保护继续发讯 t1 以闭锁对端保护,用于防止近故障端保护I先返回（停止发讯）、远故障端S+ ， I’后返回时引起的误动t2: 通道配合延时。
区外故障时，远故障端S+ ， I’动作，需经t2延时才能出口，以保证可靠收到对侧闭锁信号3．如果通道遭到破坏，内部故障/外部故障时，保护正确/错误动作。
六、 (本题每小题5分，满分15分)1．零序电流灵敏I段与零序电流不灵敏I段的区别是什么？分别在那种情况下起作用？区别:零序电流灵敏I段与零序电流不灵敏I段的定值整定原则不同，动作灵敏度不同零序电流灵敏I段动作灵敏度高，作为全相运行、发生接地故障时的接地保护，非全相运行时需退出运行；零序电流不灵敏I段的动作灵敏度低，作为非全相运行、发生接地故障时的接地保护2．说明三种圆特性阻抗继电器，那一种受过渡电阻影响最小？那一种受系统振荡影响最小？那一种躲负荷能力最强？受过渡电阻影响最小依次为: 全阻抗继电器/偏移/方向；受系统振荡影响最小依次为:方向/偏移/全阻抗继电器；躲负荷能力最强依次为:方向/偏移/全阻抗继电器；3．闭锁式方向高频保护中采用负序功率方向继电器有何优点？(1)可反应所有不对称故障; 增加电压记忆后,也可反应三相对称故障;(2)没有电压死区; 保护区外故障时, 近故障侧负序电压( 功率 )高于远故障侧负序电压( 功率 ), 容易实现灵敏度配合(3)振荡时三相对称,不存在负序分量,负序功率方向元件不误动试题2一、(本题每小题2分，满分20分)1．定时限过电流保护的动作时限是按来选择的。
